Vòng đệm nhựa cho kẹp bản lề Brompton T-Line

Bên trong kẹp bản lề (hinge clamp) của dòng xe đạp Brompton T-Line có một vòng đệm nhựa nhỏ. Chiếc vòng này rất dễ bị hỏng nếu chẳng may bạn va quẹt kẹp bản lề vào vật cứng khi đang dắt xe ở trạng thái gấp. Nếu kẹp bản lề của bạn bị lỏng lẻo khiến việc mở xe gặp khó khăn, thì mô hình này sẽ giúp bạn tiết kiệm chi phí thay vì phải mua cả bộ kẹp mới.

Bạn có thể tránh làm hỏng vòng đệm bằng cách siết chặt kẹp bản lề sau khi gấp xe (tuy nhiên việc này sẽ làm thao tác mở xe chậm hơn một chút).

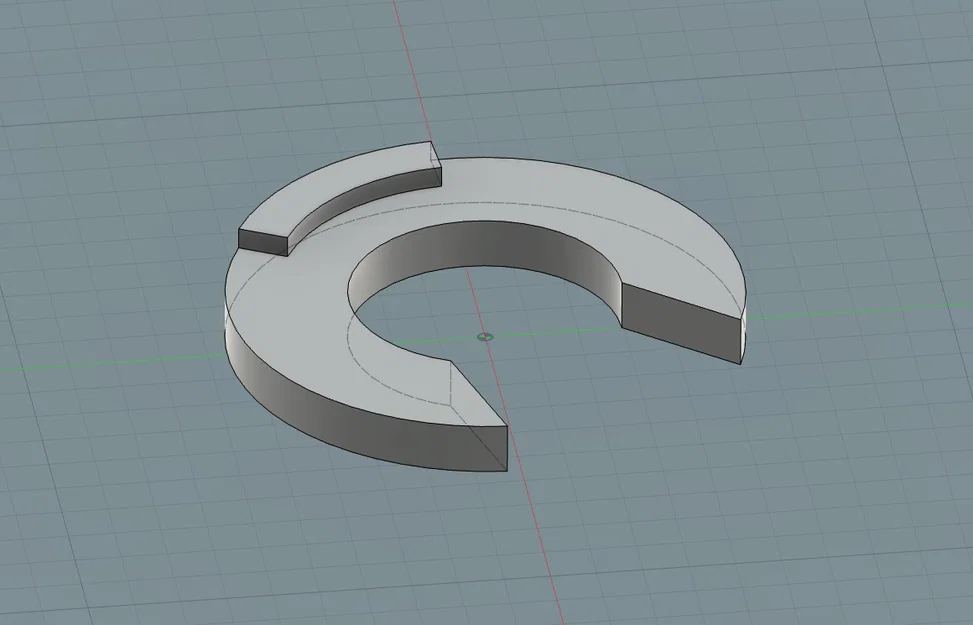

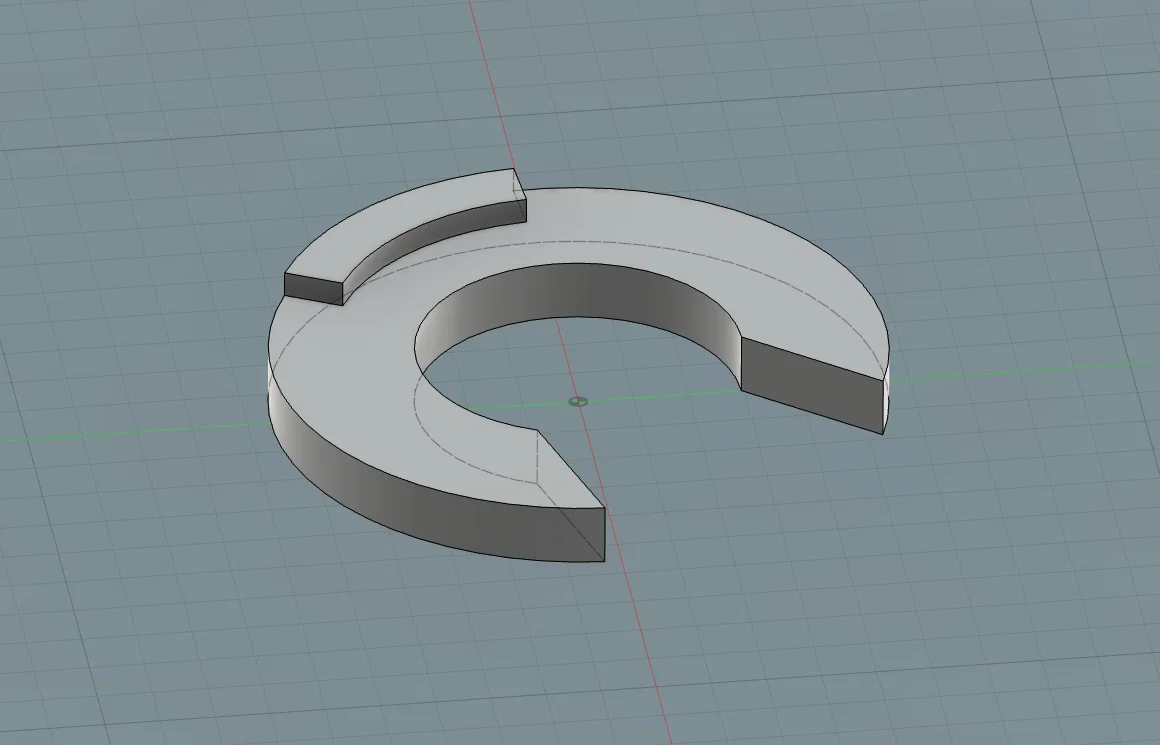

Mô hình này là bản sao trực tiếp của linh kiện gốc, thời gian in chỉ mất khoảng một phút.

In ấn

Nozzle: 0.4mm (dùng nozzle nhỏ hơn có thể sẽ tốt hơn vì chi tiết này rất nhỏ). Chất liệu: ASA (đã test), ABS, PETG (đã test). Layer Height: 0.2mm Perimeters: 3 Infill: Solid (đặc).

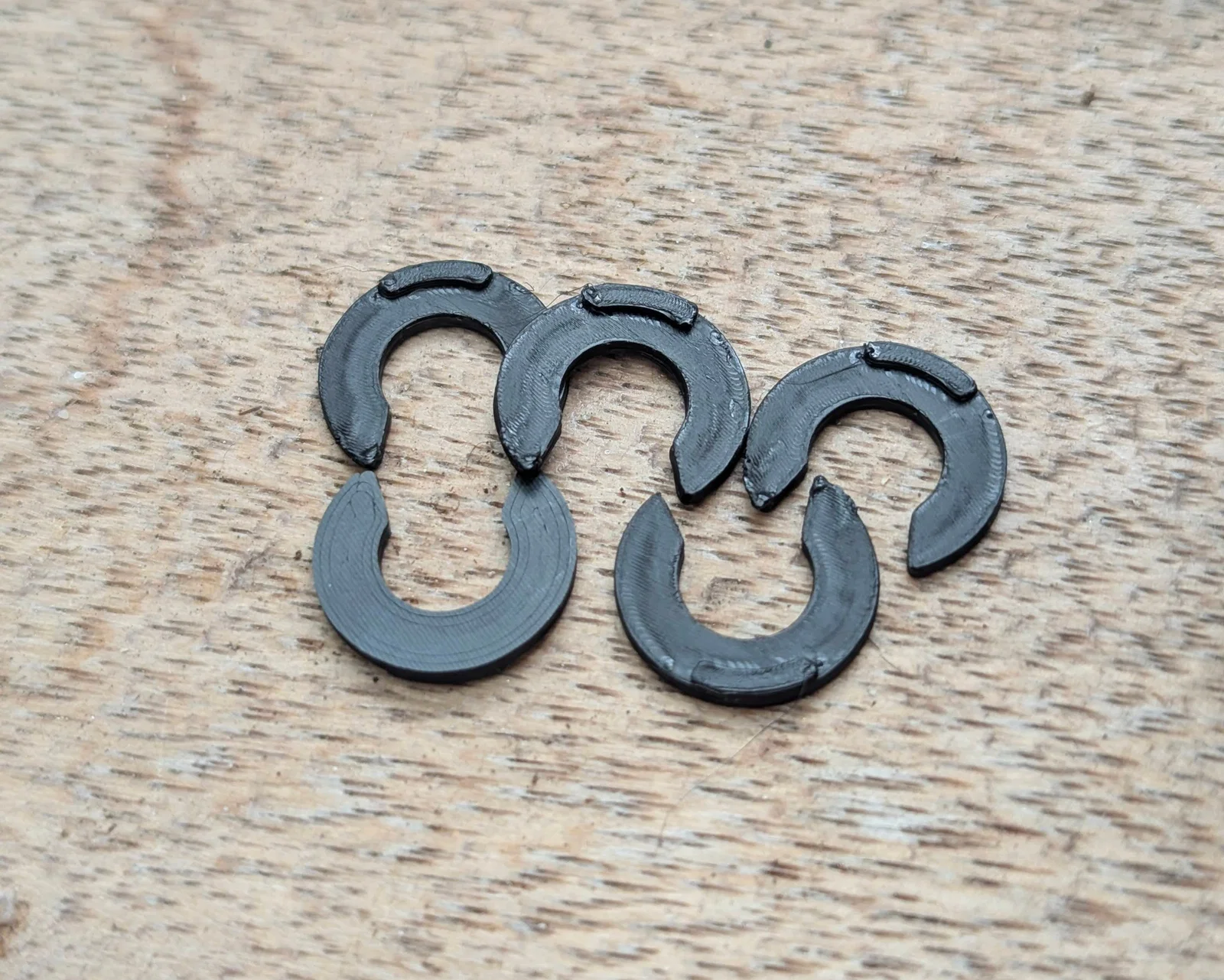

Do chi tiết này rất nhỏ, mình khuyên các bạn nên in một lúc 5-10 cái để tránh hiện tượng quá nhiệt trên một chi tiết đơn lẻ.

Nếu không bật chế độ ironing, bề mặt trên cùng có thể hơi nhám – điều này không ảnh hưởng đến chức năng của chi tiết, nhưng nếu bạn cảm thấy khó chịu thì có thể bật tính năng ironing.

PETG dùng được, nhưng vì nó mềm hơn ASA/ABS nên mình nghĩ độ bền sẽ không cao bằng. Hiện tại mình đang in bằng ASA.

Lắp đặt

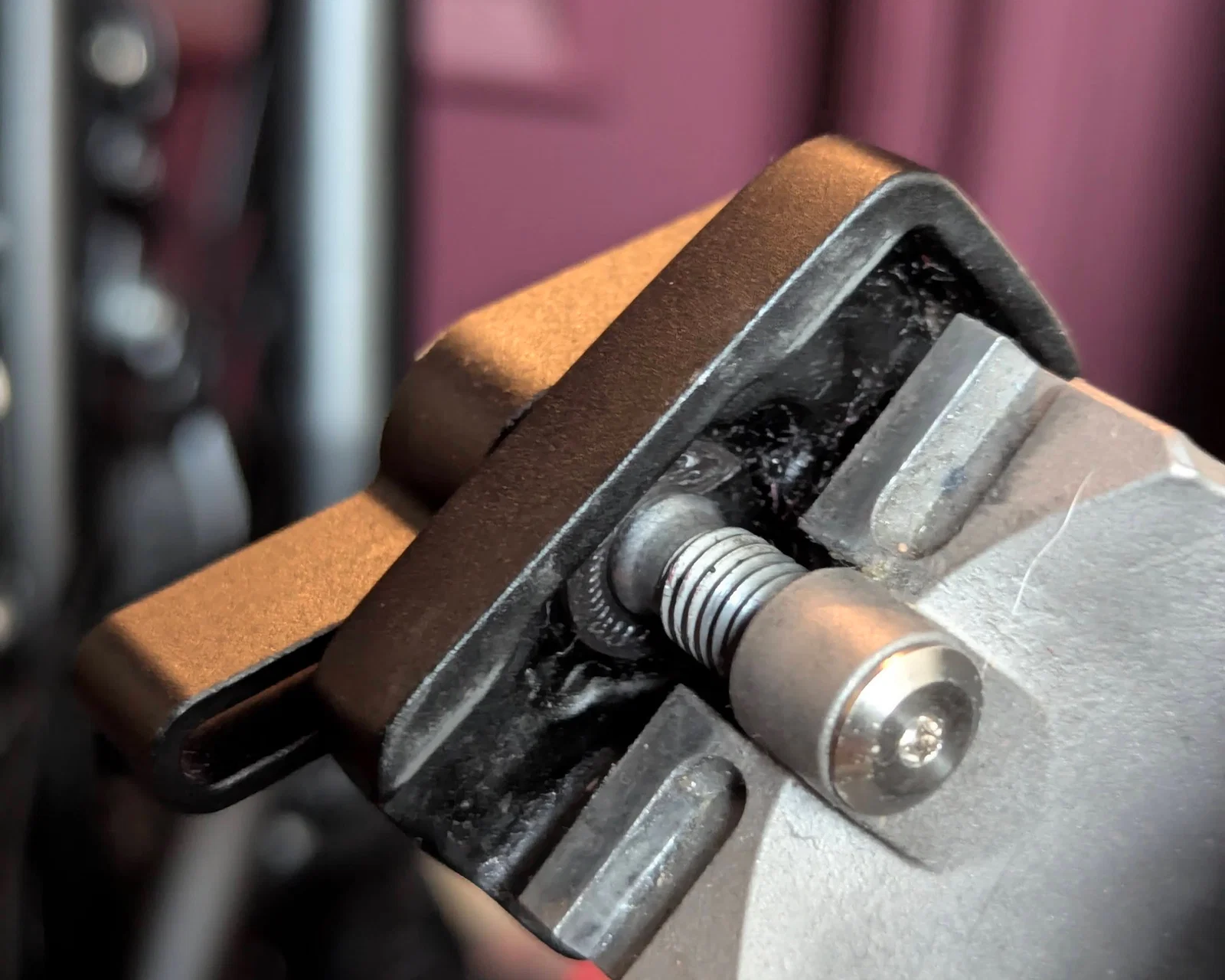

Đầu tiên, bạn hãy tháo vòng đệm bị hỏng ra khỏi kẹp. Cách dễ nhất là dùng tua vít nhỏ bẩy nhẹ vào phần nhô lên của vòng đệm.

Tiếp theo, lắp vòng đệm thay thế vào – nó sẽ khớp vào khá dễ dàng. Bạn chỉ cần đẩy nó lên sát kẹp cho đến khi nghe tiếng "tạch" vào đúng vị trí. Phần gờ nhỏ trên đỉnh vòng đệm nên hướng ra ngoài, về phía bản lề – mình nghĩ thiết kế này để giúp dễ tháo vòng đệm ra bằng tua vít hơn. Sau khi vòng đệm đã khớp vào vị trí, kẹp của bạn sẽ không còn bị lỏng lẻo nữa.
