GVDA DualPower Pack V1 - Bộ sạc dự phòng cầm tay

🧠 Dự án này là gì?

Đây là một bộ sạc dự phòng nhỏ gọn được thiết kế để cấp nguồn cho mỏ hàn hoặc các thiết bị nhỏ như điện thoại. Dự án sử dụng pin Li-ion 18650, mô-đun sạc TP4056 và bộ chuyển đổi tăng áp MT3608 để cung cấp điện áp đầu ra có thể điều chỉnh.

Sản phẩm này cực kỳ phù hợp cho những người mới bắt đầu và các anh em đam mê DIY muốn tự tay lắp ráp một thiết bị điện tử đơn giản nhưng rất hữu ích.

⚙ Hướng dẫn lắp ráp:

1 Kết nối pin với TP4056 Pin + → B+ Pin – → B-

2 Kết nối TP4056 với MT3608 OUT+ → VIN+ OUT– → VIN–

3 Cấp nguồn và chỉnh điện áp

• Cắm cáp USB-C vào TP4056
• Đo điện áp đầu ra trên MT3608
• Chỉnh bằng biến trở: • 9V → dành cho mỏ hàn • 5V → dành cho điện thoại

⚠ Lưu ý: Hãy chỉnh đúng điện áp TRƯỚC KHI cắm thiết bị vào!

4 Kết nối đầu ra USB-C Dây đỏ → OUT+ Dây đen → OUT–

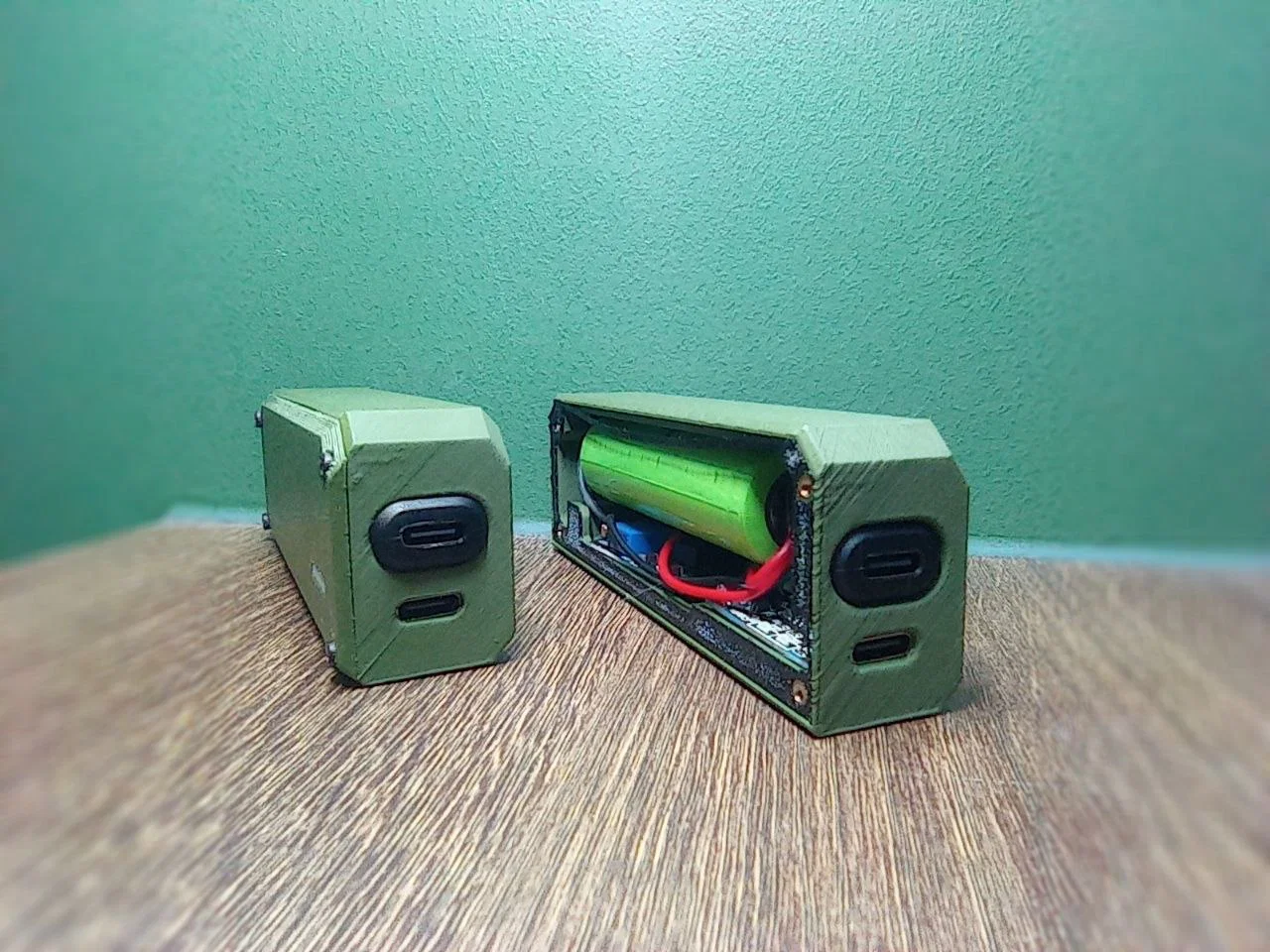

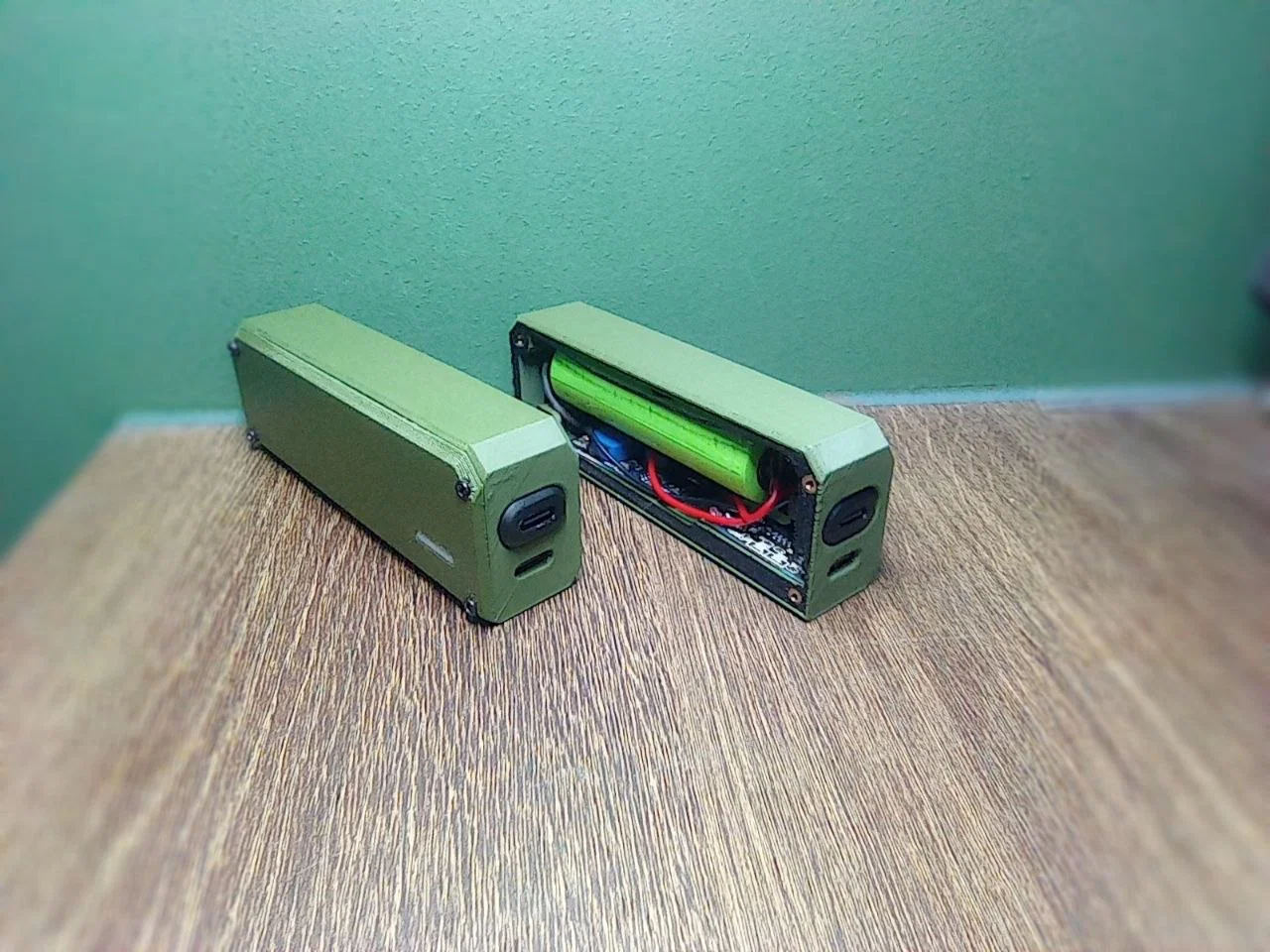

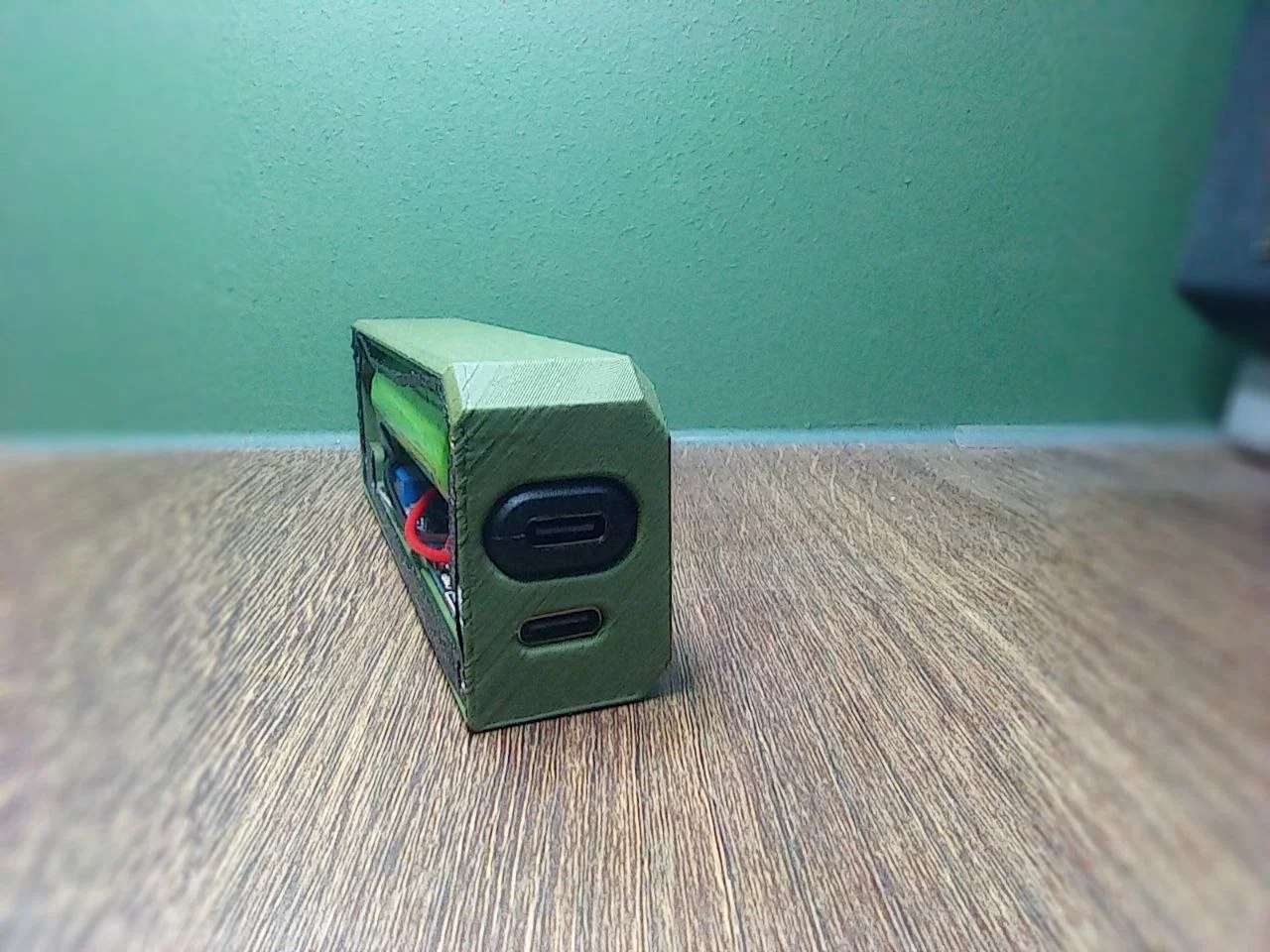

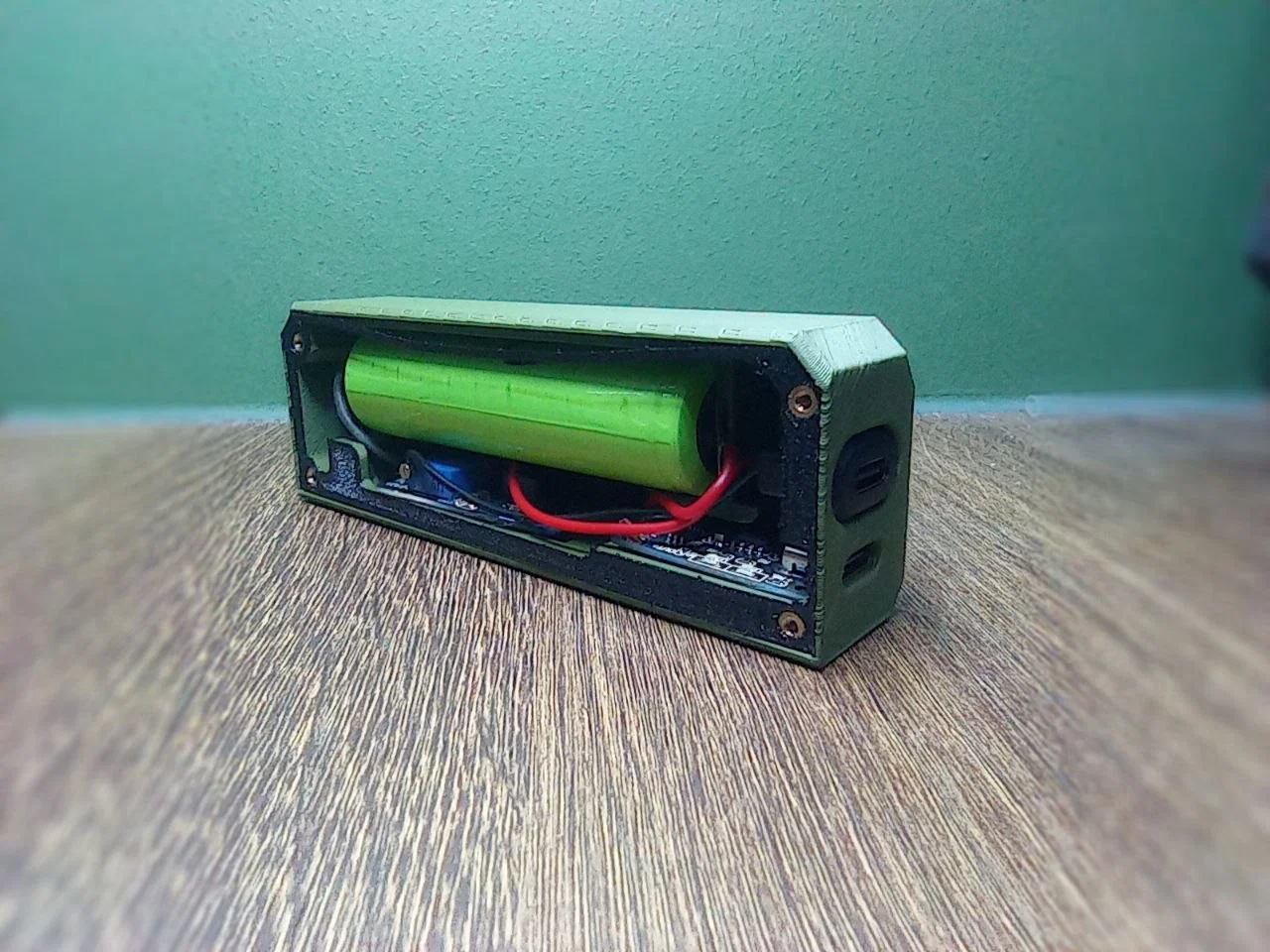

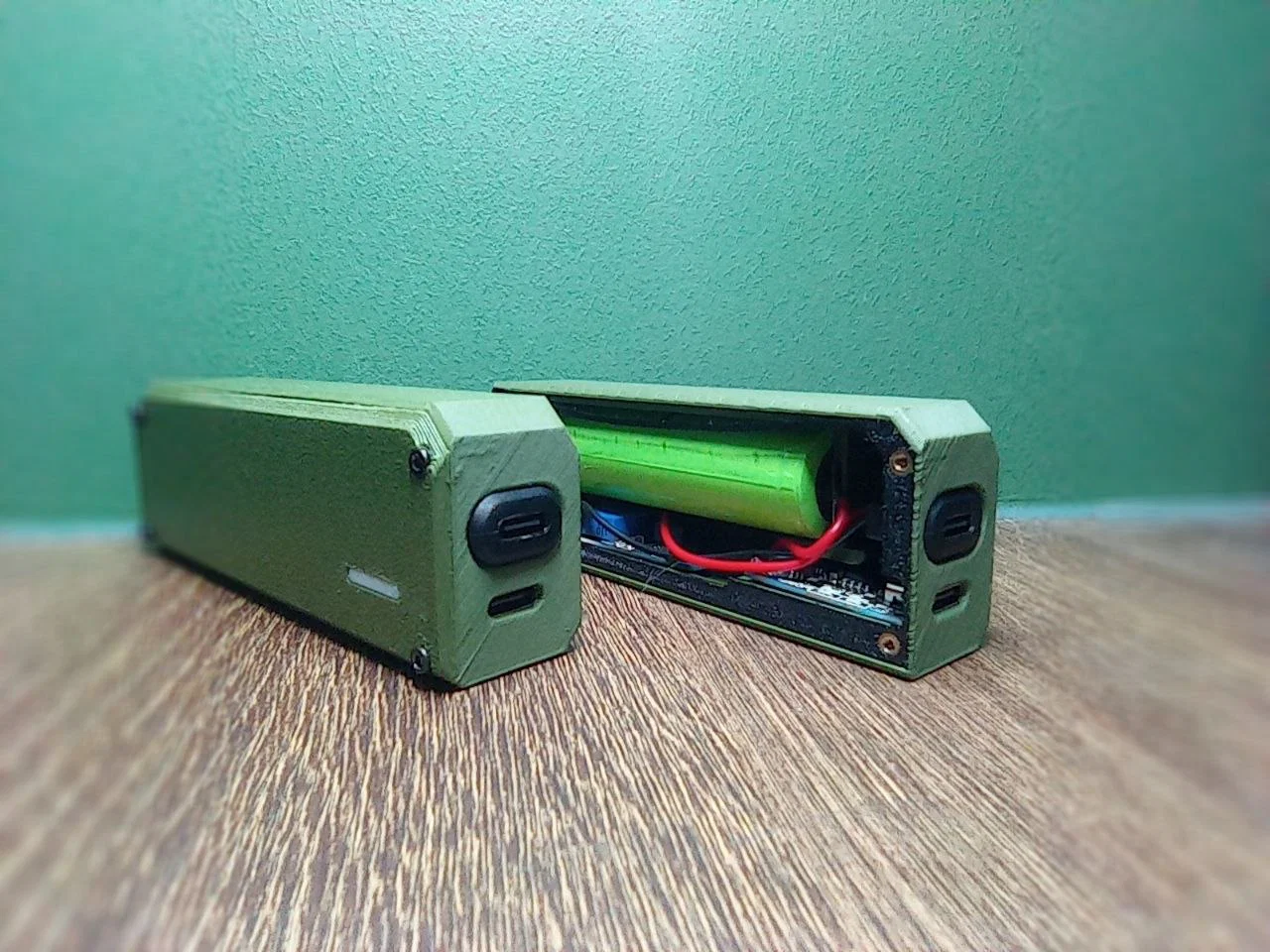

5 Lắp ráp hoàn thiện

• Đặt các linh kiện vào vỏ hộp
• Lắp ốc cấy (threaded inserts) M2 cho nhựa
• Dán gioăng cao su nếu cần
• Đóng vỏ hộp

⚠ Lưu ý an toàn:

• Kiểm tra kỹ cực tính
• Không làm chập mạch pin
• Nên dùng pin 18650 có mạch bảo vệ
• Không chỉnh điện áp quá cao gây mất an toàn
