T100 V1.1.0001 - Các nâng cấp cho máy in T100

Phần điện tử:

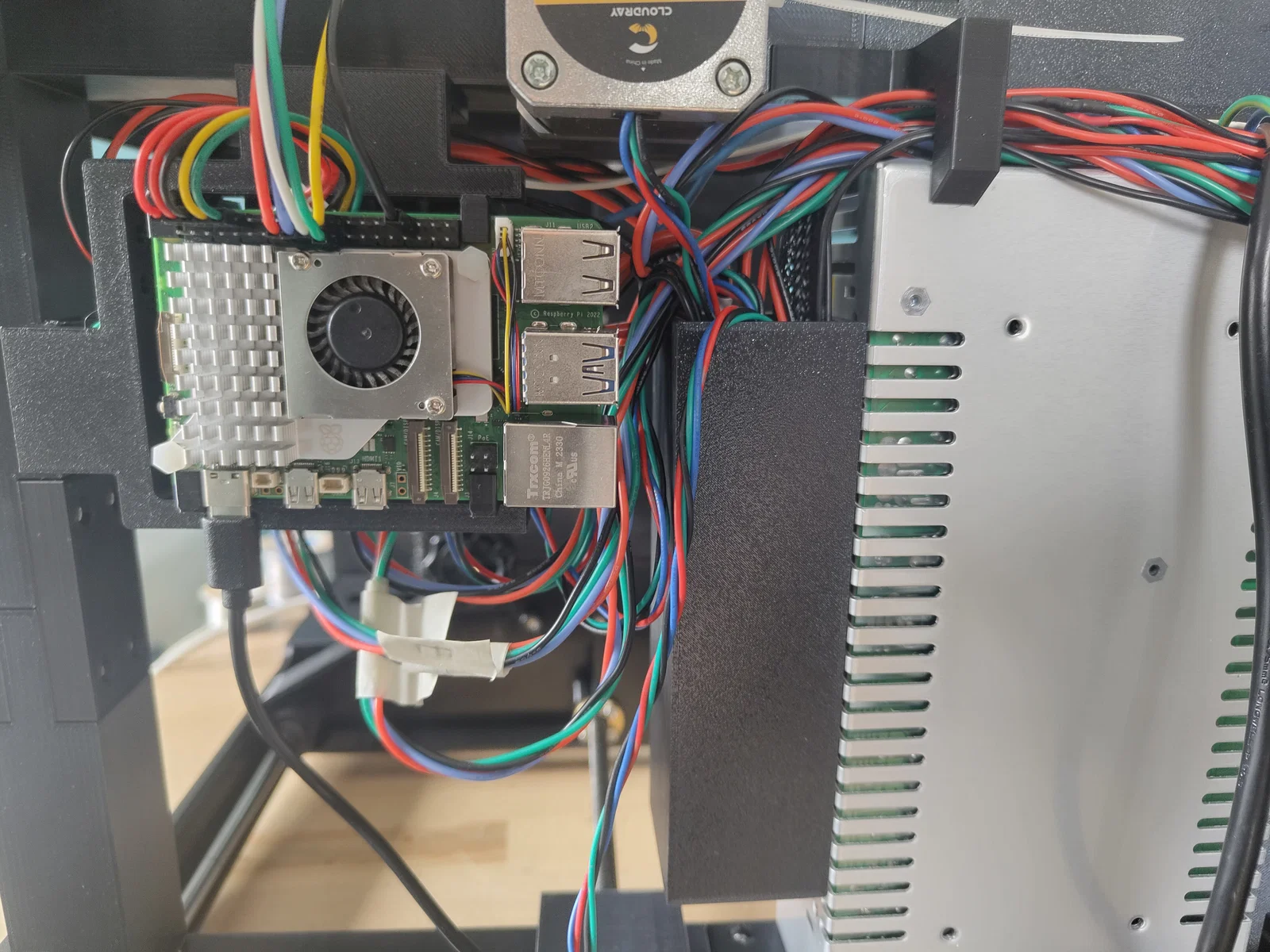

Mình dựng chiếc T100 này với Raspberry Pi 5 vì sẵn có. Nó cũng sẽ hoạt động tốt với Raspberry Pi 4, 3, hoặc bất kỳ bo mạch nào có cùng kích thước.

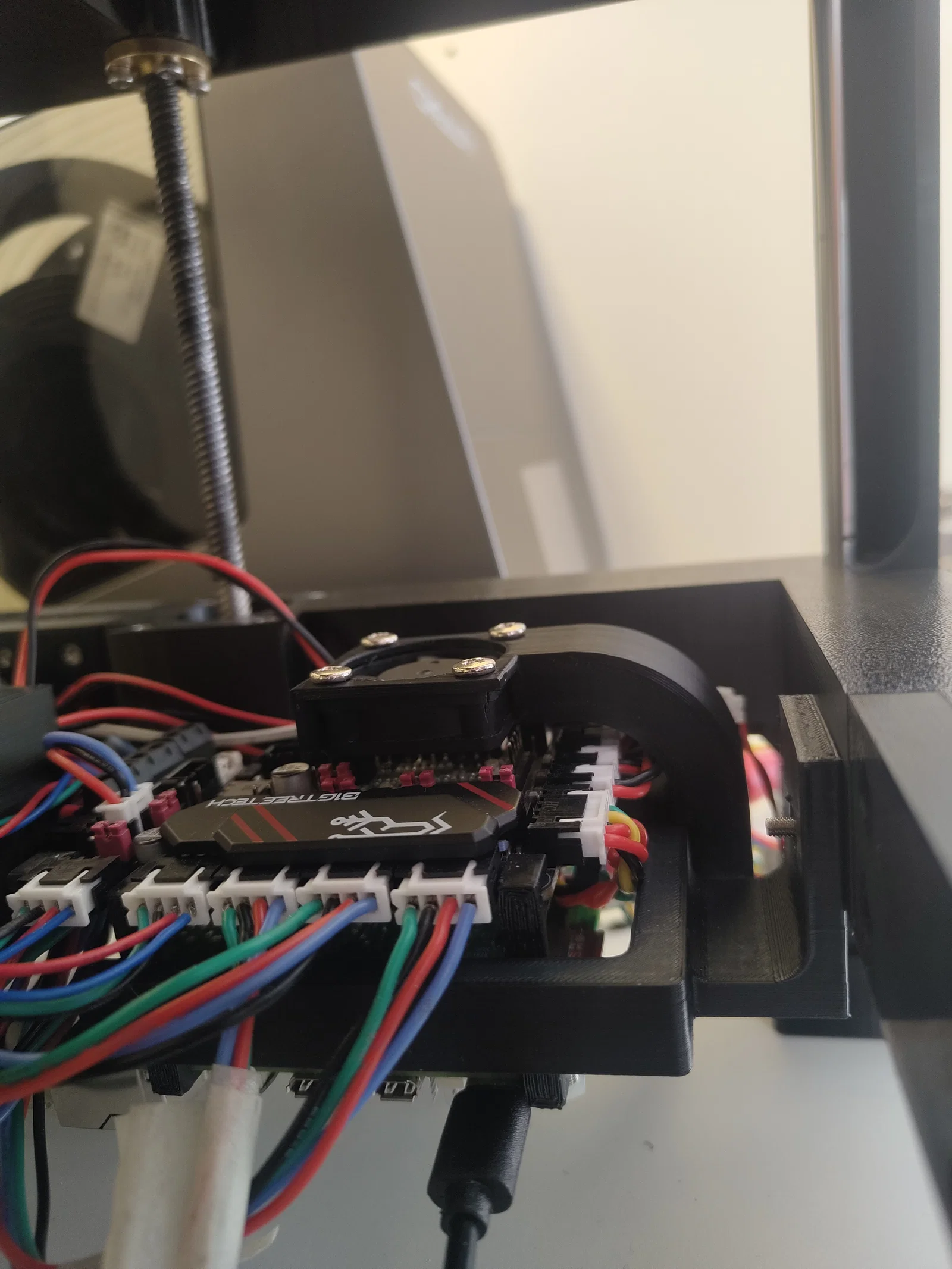

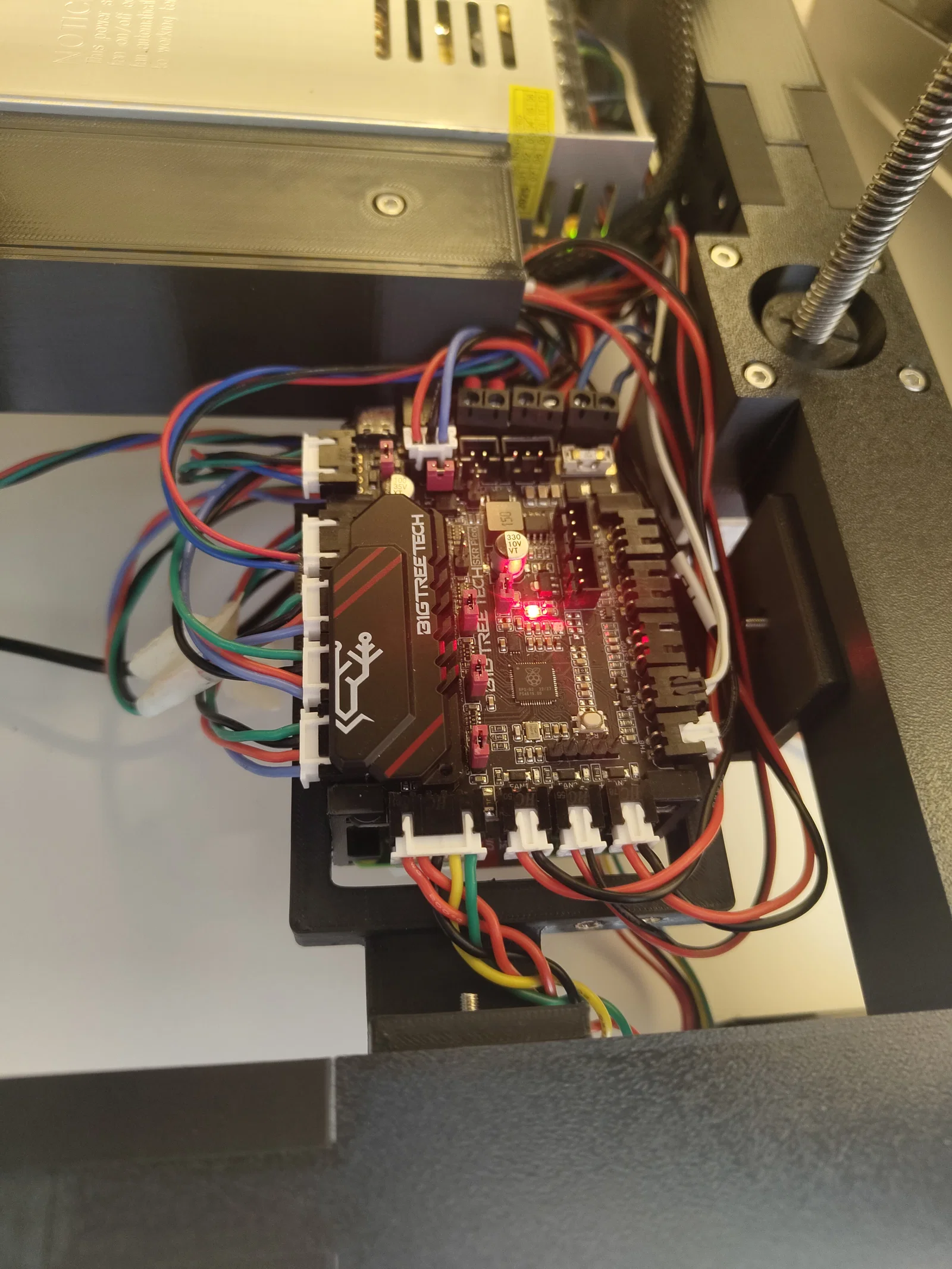

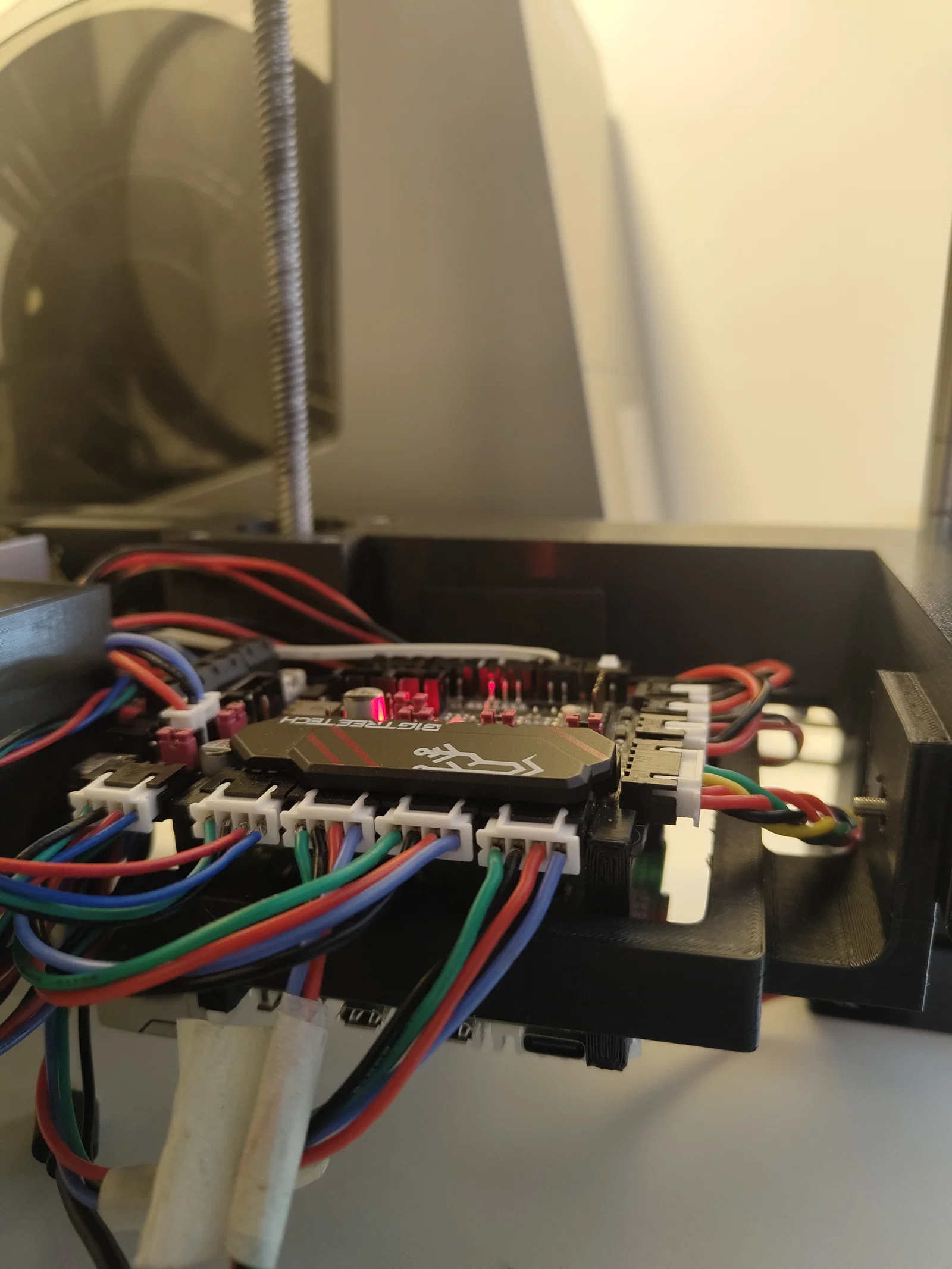

Ưu tiên thứ hai là chuyển SKR Pico lên phía trên — nhìn nó đẹp thế này mà giấu dưới Raspberry thì phí quá.

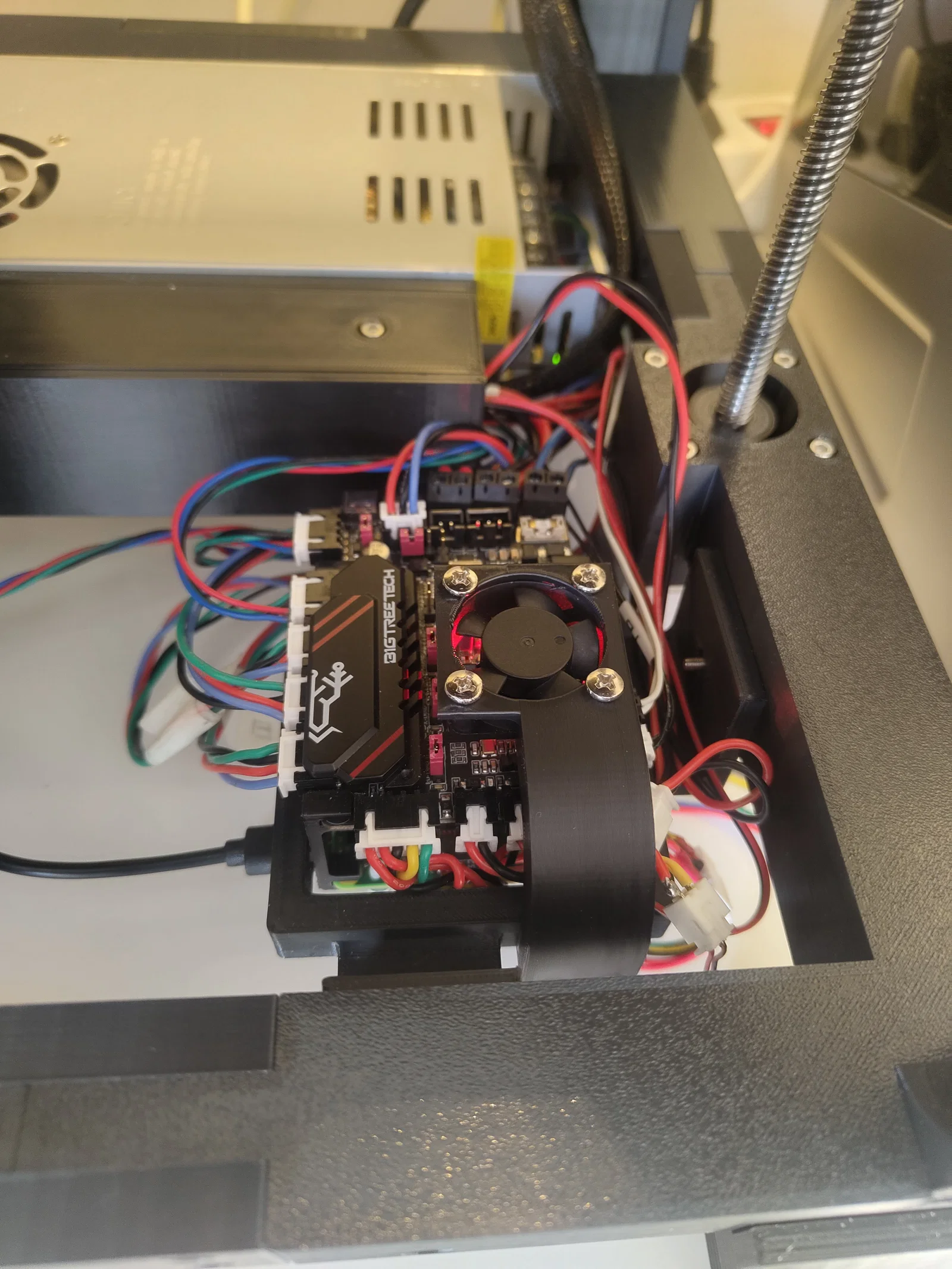

Phần ngàm gắn quạt nên in với nhiều lớp bao quanh (mình dùng 5 lớp) để hạn chế rung lắc mạnh (vì quạt này khá nhỏ). Điều này cũng có thể là do mình dùng loại quạt 3010 rẻ tiền nhất tìm thấy trên AliExpress.

Ngàm gắn bộ nguồn (PSU mount):

Ngàm PSU zin hơi rung lắc quá so với ý mình. Phần ngàm PSU này đóng vai trò thay thế cho đầu nối khung bên trong phía phải, đồng thời kiêm luôn nhiệm vụ dẫn dây cáp.

Phần cứng:

• THE100: https://github.com/MSzturc/the100
• 2× ốc M3 × 10 mm
• 2× ốc cấy nhiệt (heat-set inserts) M3
• Quạt 30x10 mm
• Ốc vít để cố định quạt — mình tìm được loại có đường kính ngoài 3.4 mm*
• Một ít sợi nhựa thừa dùng làm chốt để giữ các bộ phận bên trong (không bắt buộc)

*Nhựa bị nứt.

...Có thật là ngớ ngẩn không khi mà nó trông thì ngớ ngẩn, nhưng lại hoạt động hiệu quả?
