Bộ Ngàm và Khớp Nối Low Profile cho Bảng Ikea Skadis

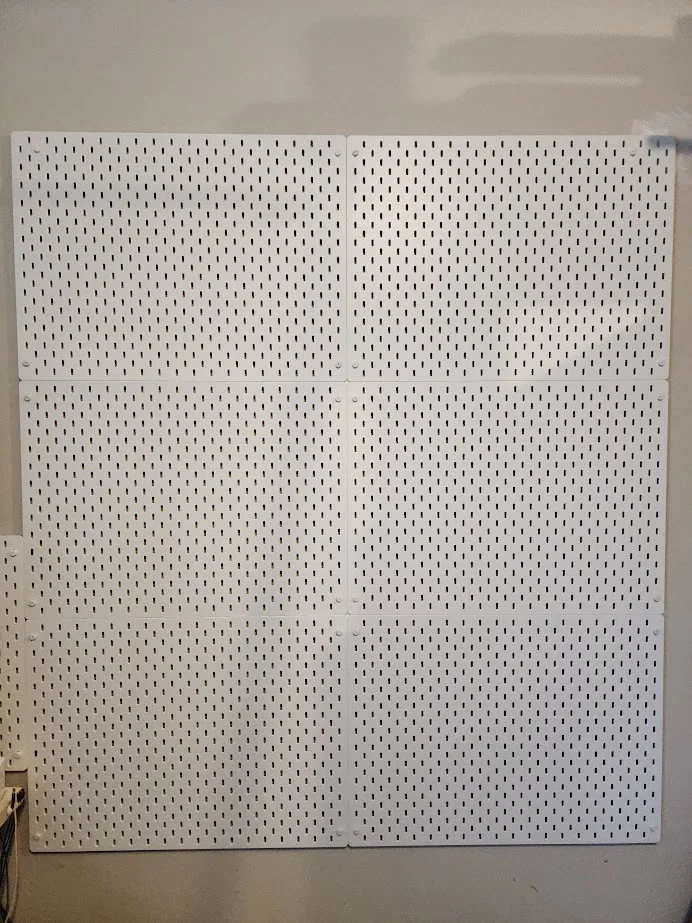

Đây là bộ sưu tập các loại ngàm và khớp nối cho bảng treo Ikea Skadis, giúp bạn lắp đặt và căn chỉnh các bảng Skadis một cách dễ dàng và gọn gàng hơn.

Tóm tắt tính năng:

• Thiết kế gọn (low profile) - chỉ dày 10mm so với 17mm tiêu chuẩn.

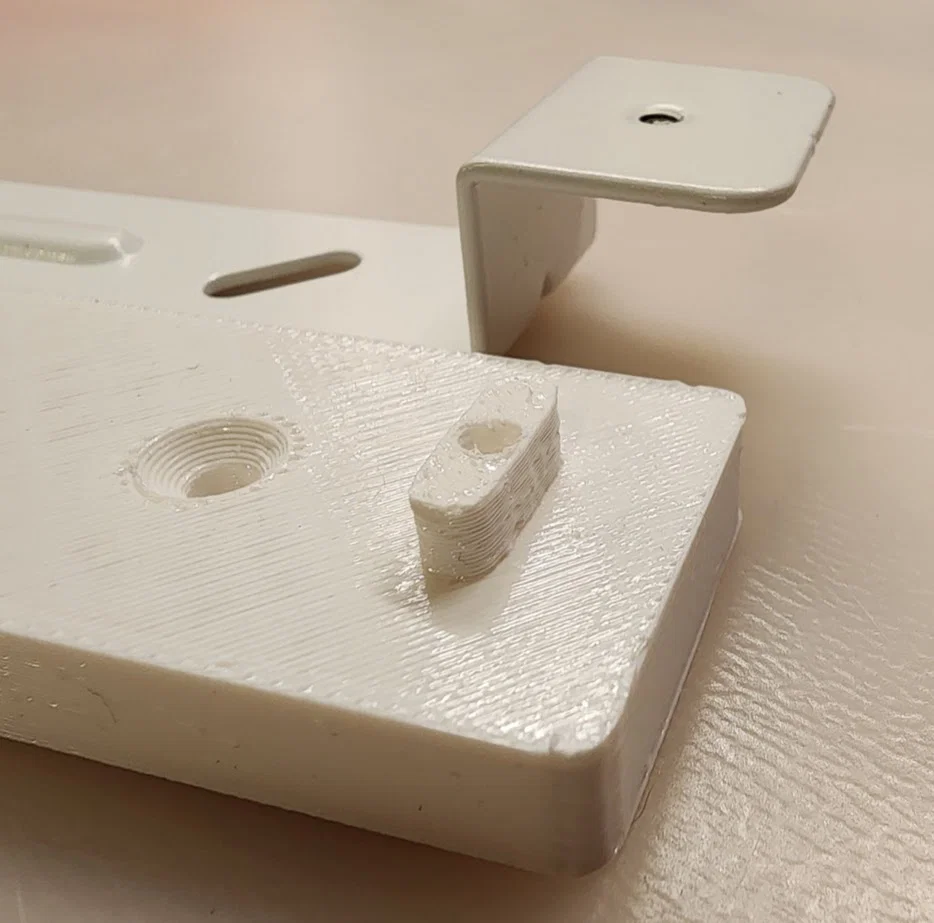

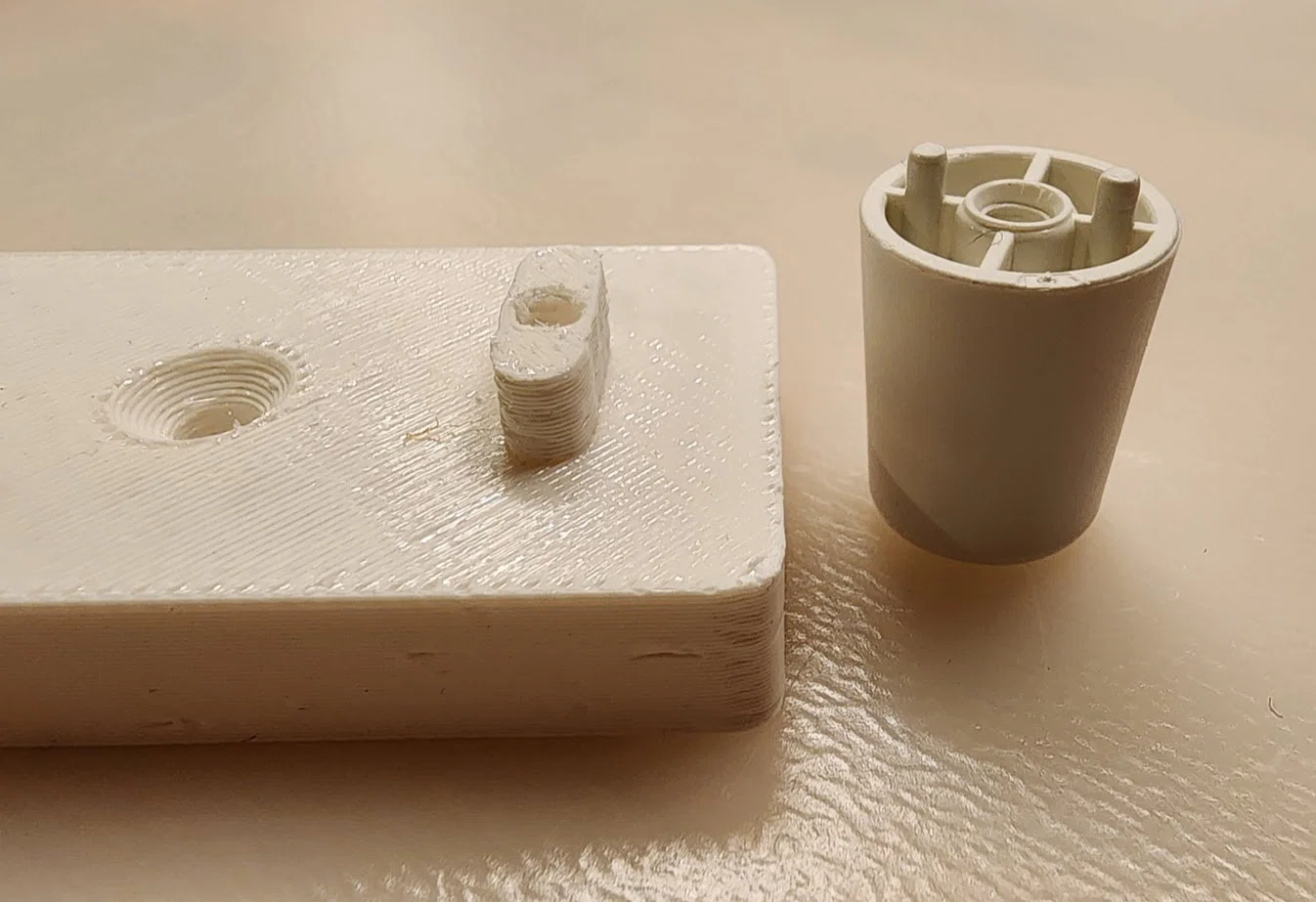

• Tối ưu vị trí - sử dụng một khe duy nhất cho mỗi điểm lắp với chốt cố định bảng tích hợp.
• Tích hợp bắt vít tường - có lỗ vát (counter sunk) để dùng vít số 8.

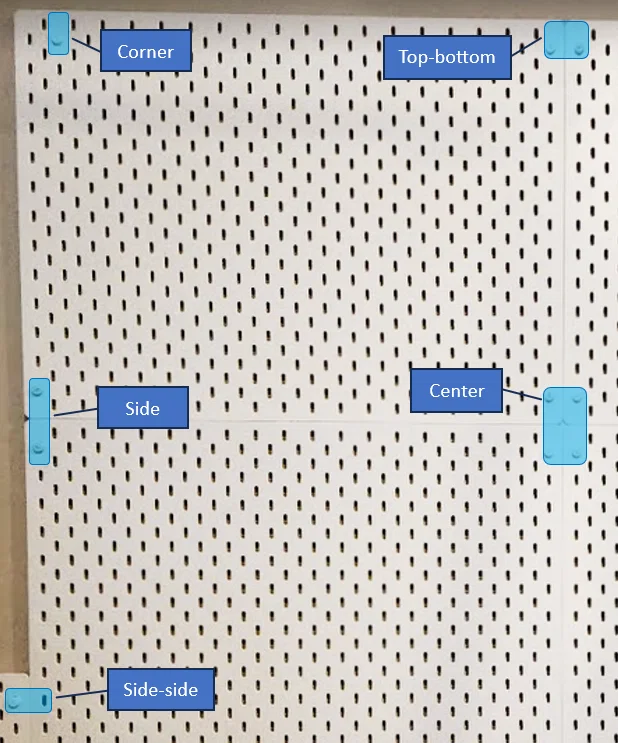

• Linh hoạt vị trí - có thể sử dụng tại nhiều vị trí khe khác nhau.
• Hỗ trợ thêm - giúp bạn dễ dàng lắp thêm giá đỡ hoặc vít cố định tường vào bất kỳ đâu trên bảng Skadis của mình.

Ý tưởng này được lấy cảm hứng từ @Bouli_599629 với mẫu . Cảm ơn vì nguồn cảm hứng tuyệt vời!

Khuyến nghị khi in:

• Nên dùng PETG hoặc nhựa chịu lực tốt.
• Đầu phun 0.4mm.
• Độ đặc (infill) 20-25%.
• Bật tính năng phát hiện tường mỏng (thin wall detection).
• Sử dụng trình tạo tường Arachne (arachne wall generator).

Chốt đánh dấu (Marking pin):

Mình có thiết kế thêm một cái chốt nhỏ để hỗ trợ lắp đặt. Cách dùng:

1. Gắn ngàm vào mặt sau của bảng Skadis.
2. Cắm chốt vào lỗ bắt vít, đầu nhọn hướng ra phía tường.
3. Nhấn nhẹ bảng lên tường để tạo vết lõm, xác định đúng vị trí cần khoan/bắt vít.
4. Tháo chốt và bảng ra.
5. Tiến hành khoan hoặc bắt vít.

Lưu ý: Chốt này khá nhỏ nên dễ thất lạc, bạn nên in sẵn vài cái dự phòng.

Lỗ bắt vít thiết kế cho loại vít đầu bằng số 8. Bạn cũng có thể dùng vít số 10 nhưng độ vừa vặn tùy thuộc vào loại vít. Vít phải phẳng hoặc thấp hơn bề mặt để không cấn bảng Skadis.

Một số lưu ý kỹ thuật:

1. Thành mỏng: Hãy kiểm tra kỹ cài đặt slicer, đặc biệt là quanh các lỗ bắt vít. Đó là lý do mình khuyên dùng thin wall detection và arachne.
2. Lỗ ren M4: Mình thấy lỗ M4 tự in không ngon lắm, nên mình dùng ta-rô để tạo ren thì thấy ổn hơn nhiều. Vít gốc của Ikea là M4 x 15mm, bắt vừa khít toàn bộ độ sâu của ngàm.
3. Khoảng cách tường: Mình để khoảng cách hẹp hơn Ikea 7mm. Hiện tại các phụ kiện mình thử đều gắn vừa vặn. Nếu bạn gặp lỗi gì, cho mình biết nhé!
4. Tay mơ CAD: Mình mới tập tành Fusion360, các file này là solid models truyền thống. Mong mọi người góp ý!

Hiện tại hình ảnh còn hạn chế, mình sẽ cập nhật thêm sau. Hy vọng mấy món này hữu ích cho bạn. Chúc vui!

CẬP NHẬT:

• Sắp xếp các file theo thư mục.
• Đã thêm file STEP.
