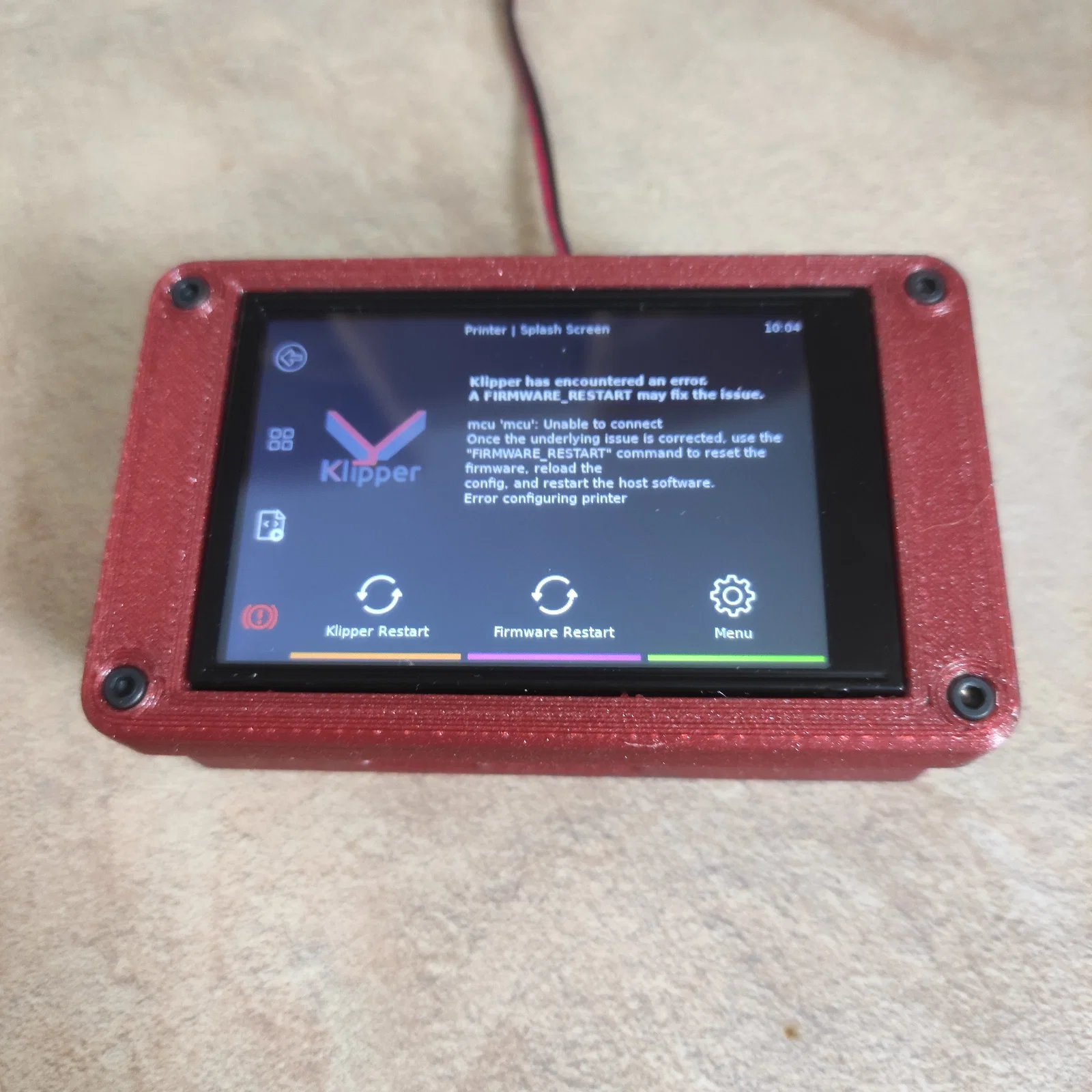

Hộp bảo vệ MKS-Pi và màn hình TS35

Vật liệu cần dùng:

• 6x ốc DIN 912 M3x10 (4 ốc cho màn hình TFT, 2 ốc cho bộ cuộn dây cáp)
• 4x ốc DIN 7380 M2.5x6 cho MKS-Pi (hoặc các loại ốc tương tự)
• 10x tán nhiệt M3 (heat insert): 4 cho TFT, 2 cho bộ cuộn cáp, 4 ốc tùy chọn để lắp đặt.

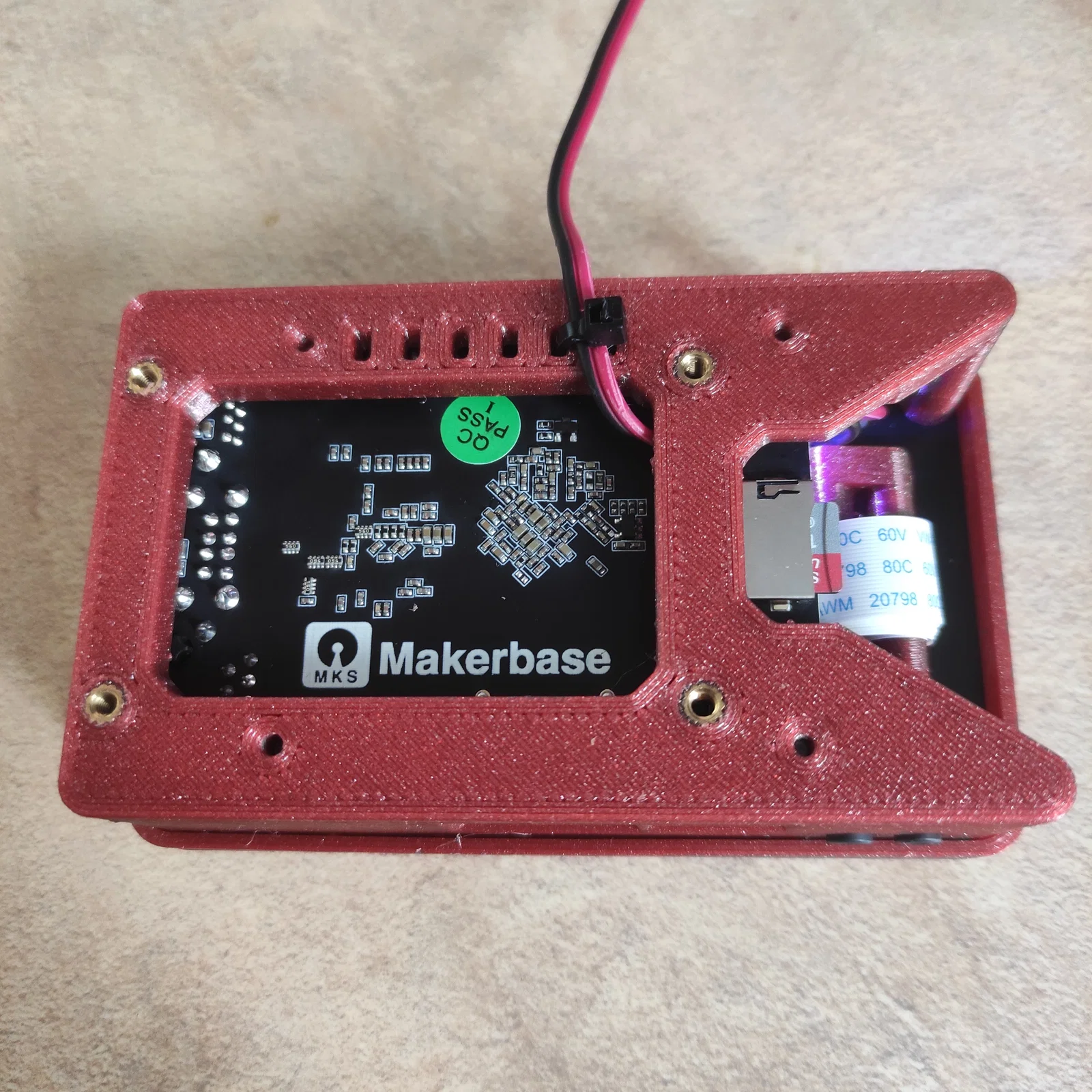

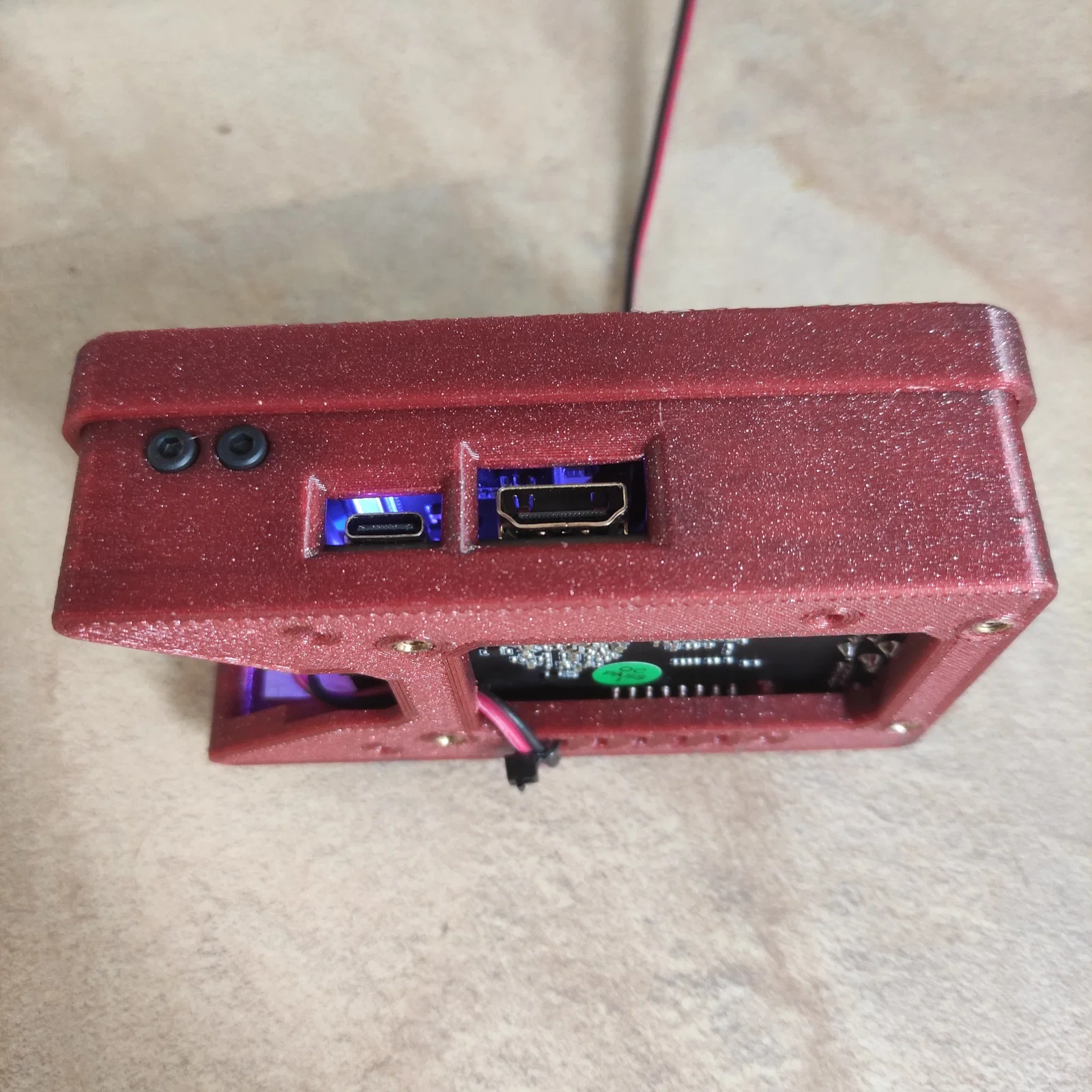

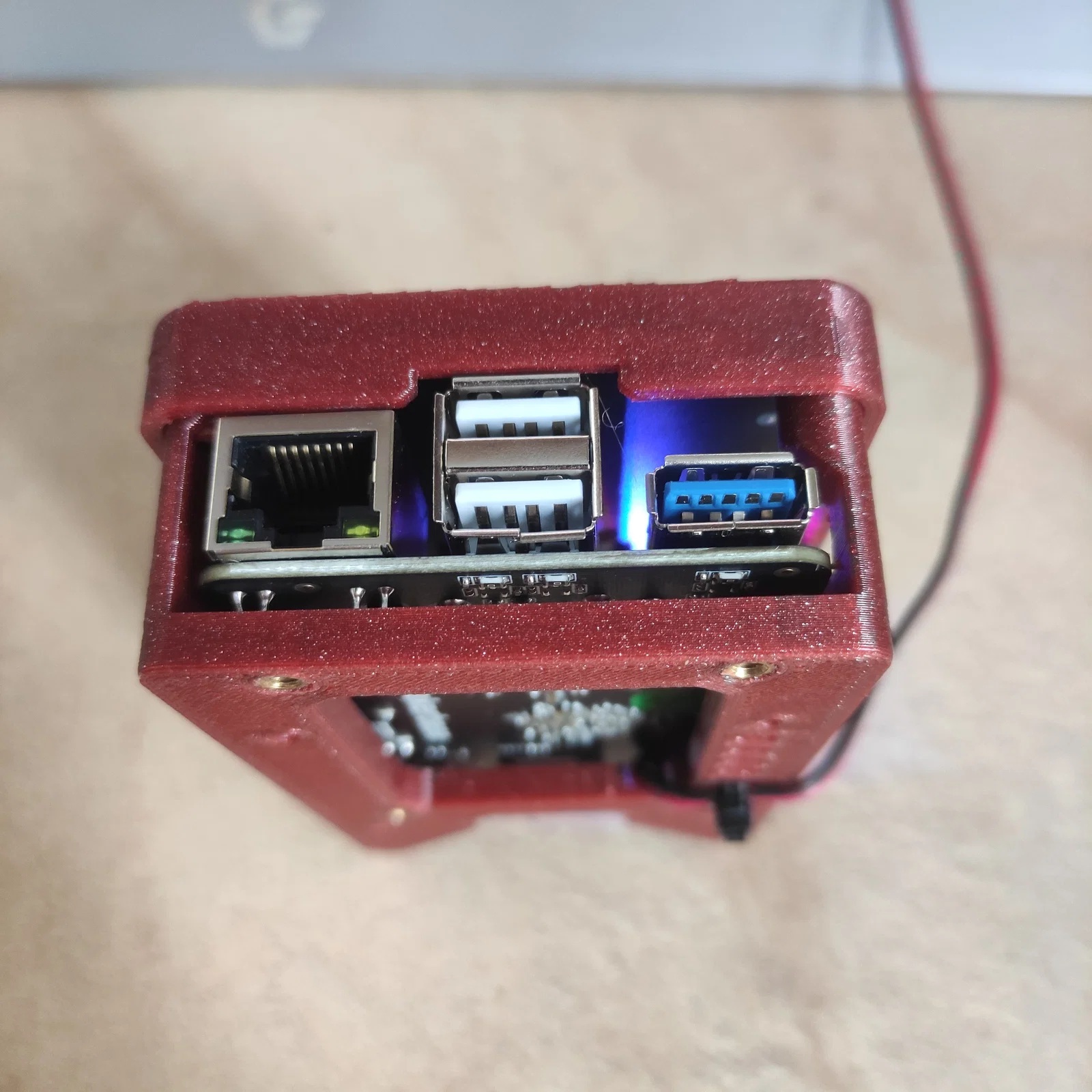

Vì mình tính lắp MKS-Pi cùng màn hình TS35 lên máy in delta nên đã thiết kế cái hộp này. Dưới đáy hộp có sẵn 4 lỗ để lắp tán nhiệt M3 với khoảng cách 67x40mm để tiện gắn thêm giá đỡ, dù hiện tại mình chưa thiết kế phần ngàm đó. Hộp được thiết kế dạng mở để giúp Pi tản nhiệt tốt hơn.

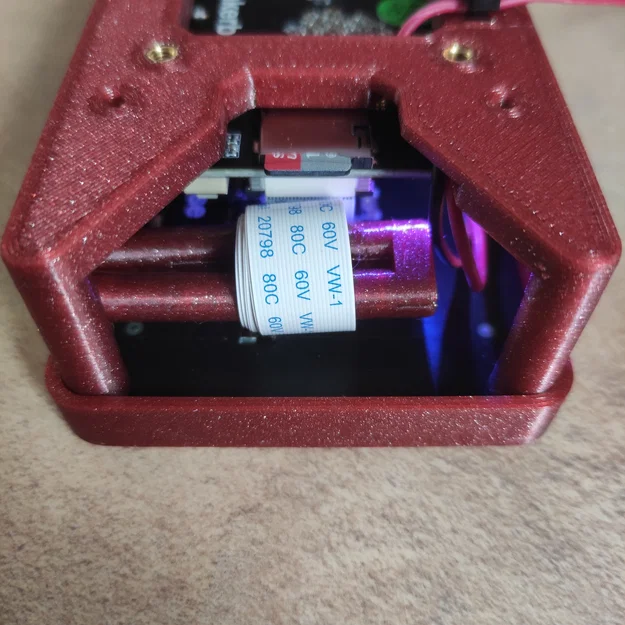

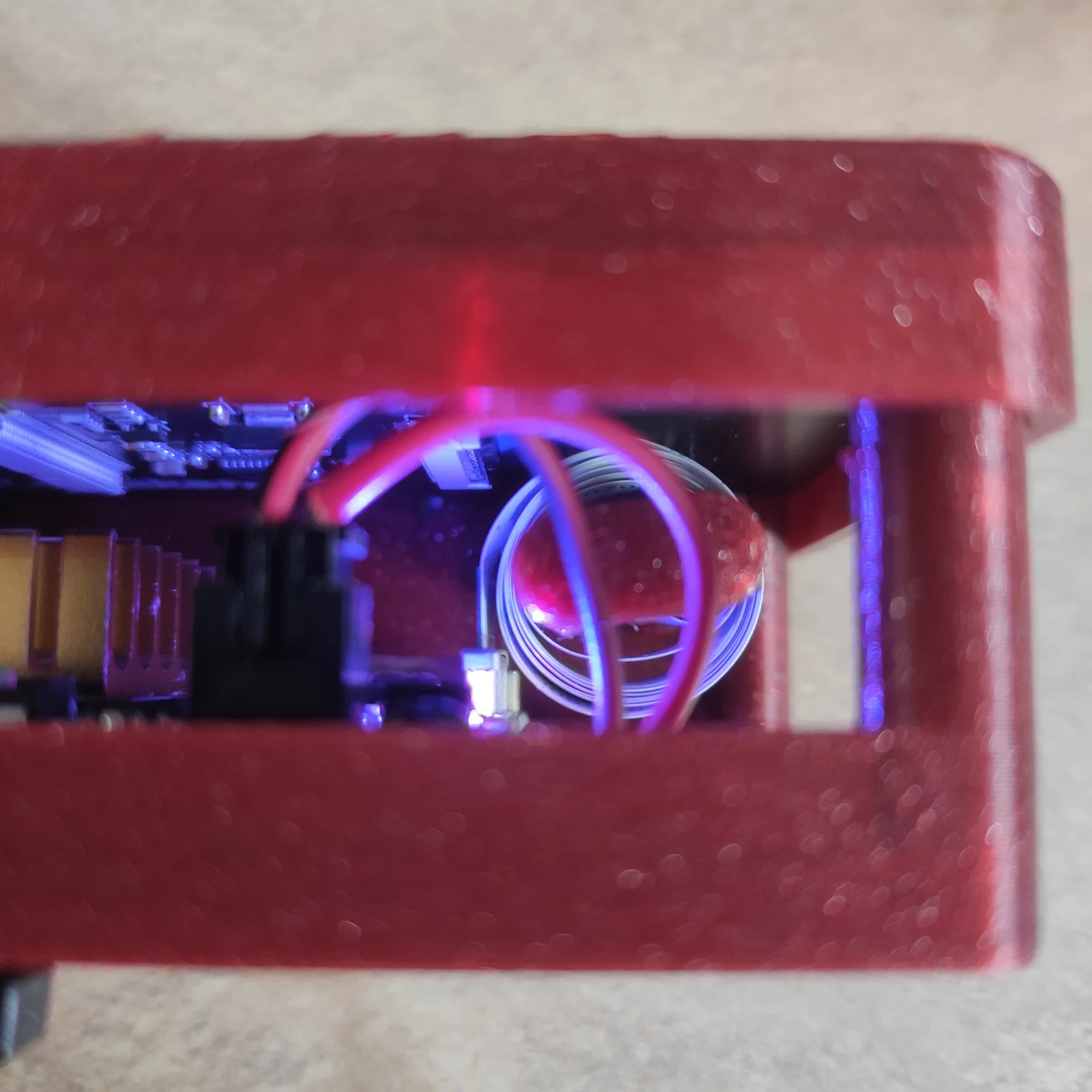

Mình khá khó chịu với dây cáp TFT dài loằng ngoằng nên đã tích hợp thêm một bộ cuộn cáp dẹt rất tiện dụng.

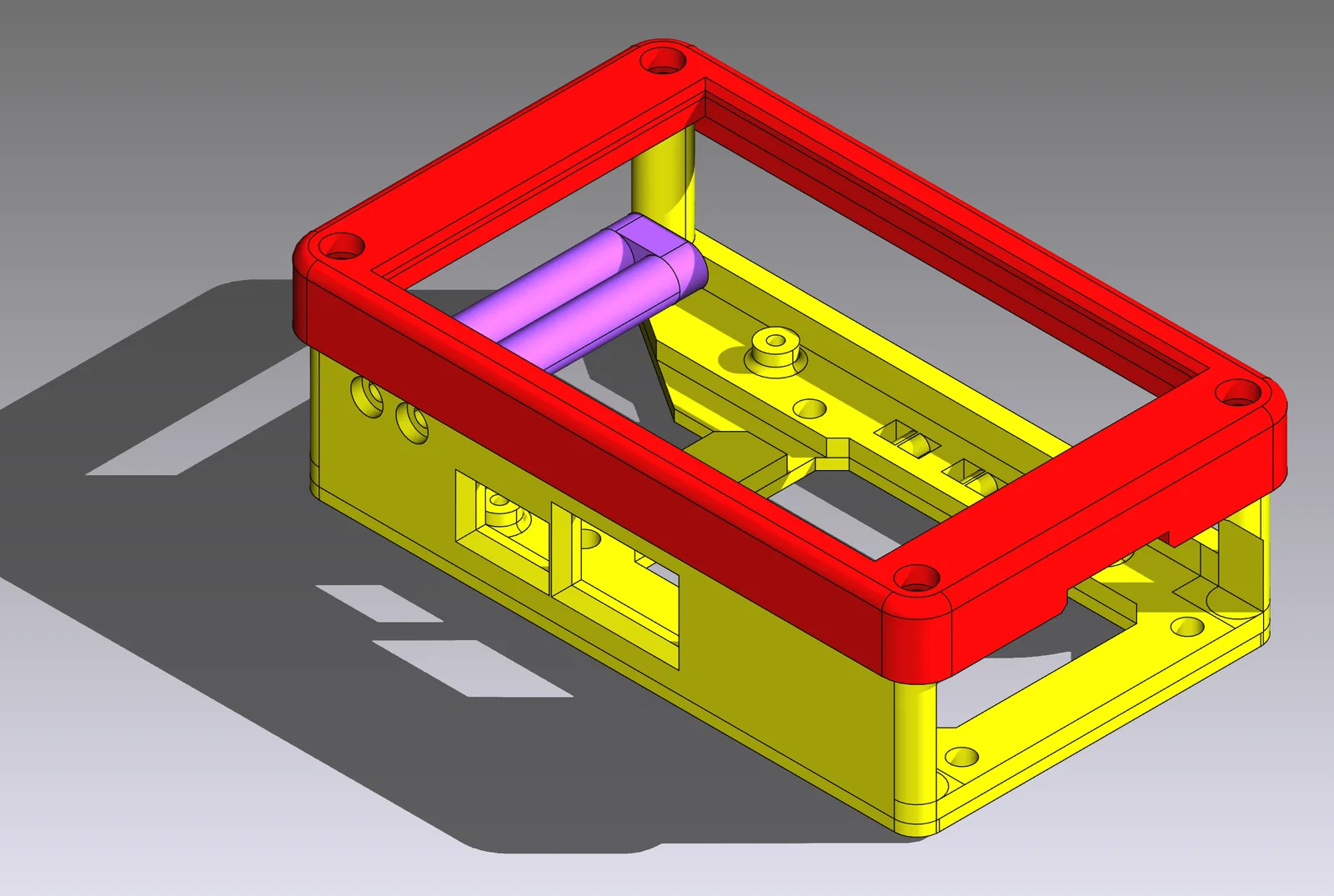

Thiết kế được thực hiện bằng FreeCAD.

CẬP NHẬT: Mình đã chỉnh sửa lại phần khung màn hình TFT vì nó khá chật. Mình đã nới thêm 0,2mm khoảng trống cho cả bốn cạnh.
