Helix 7 Ice shuttle - Khung in 3D cho máy câu cá trên băng

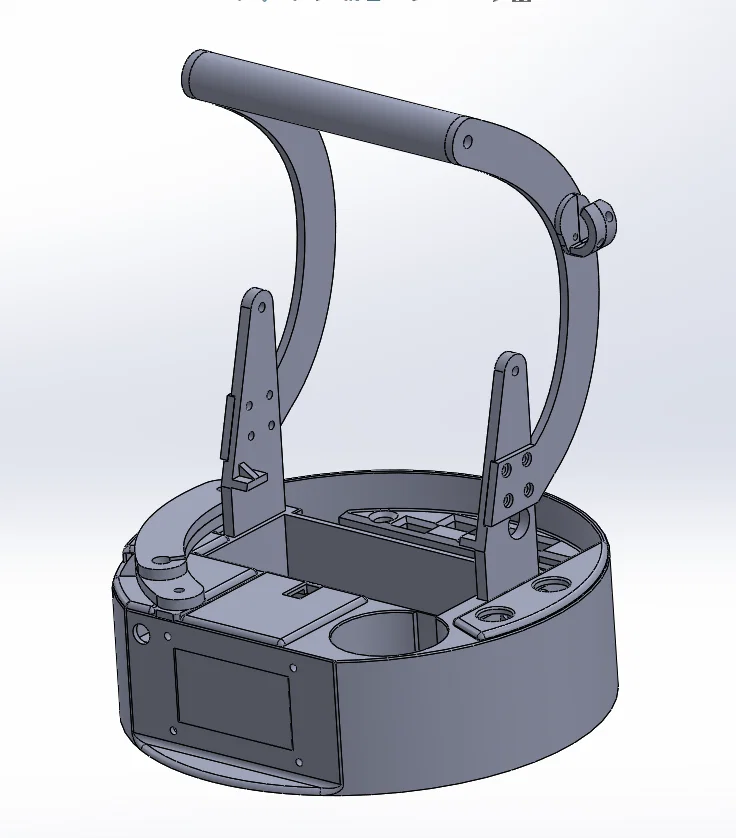

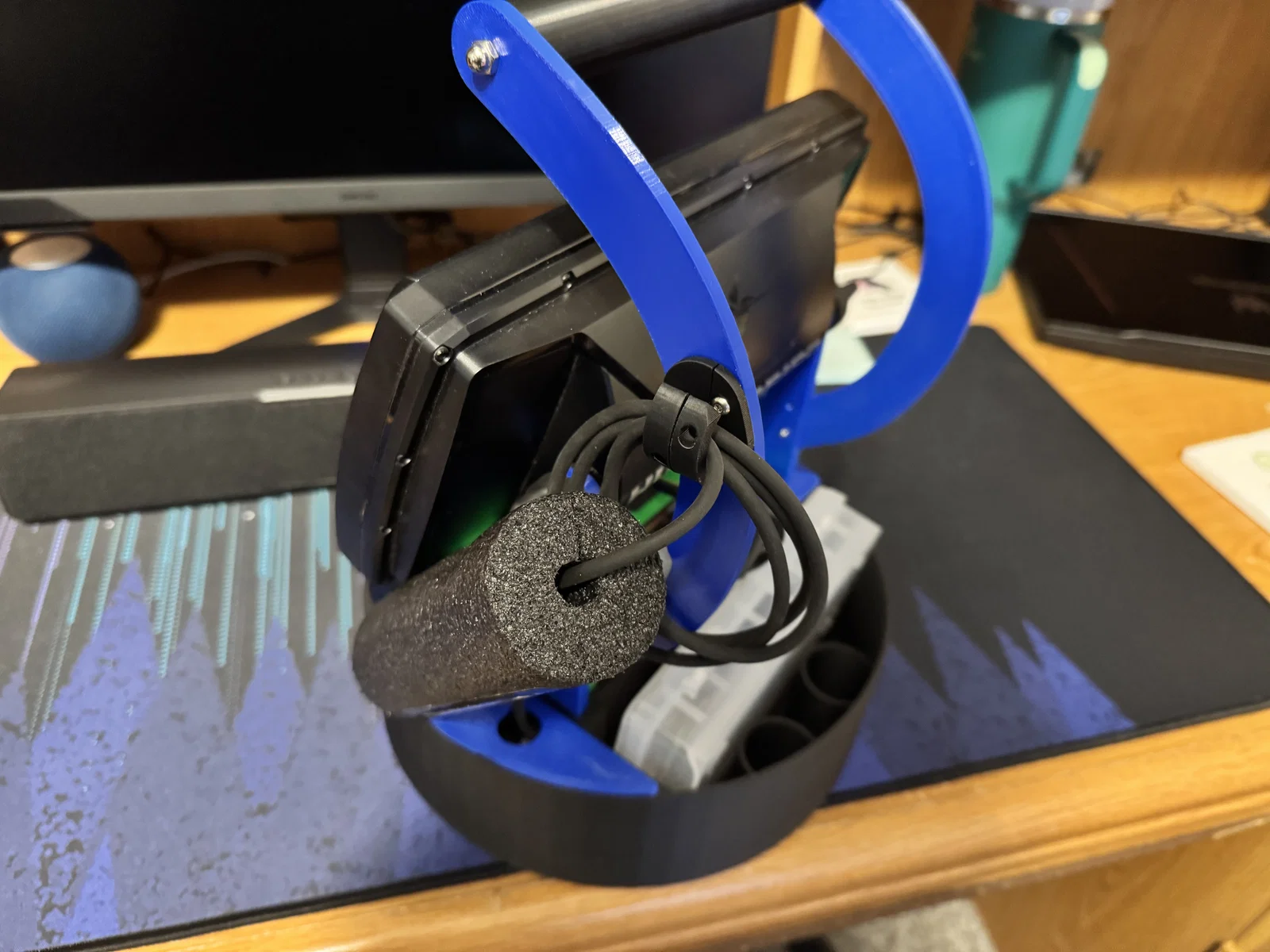

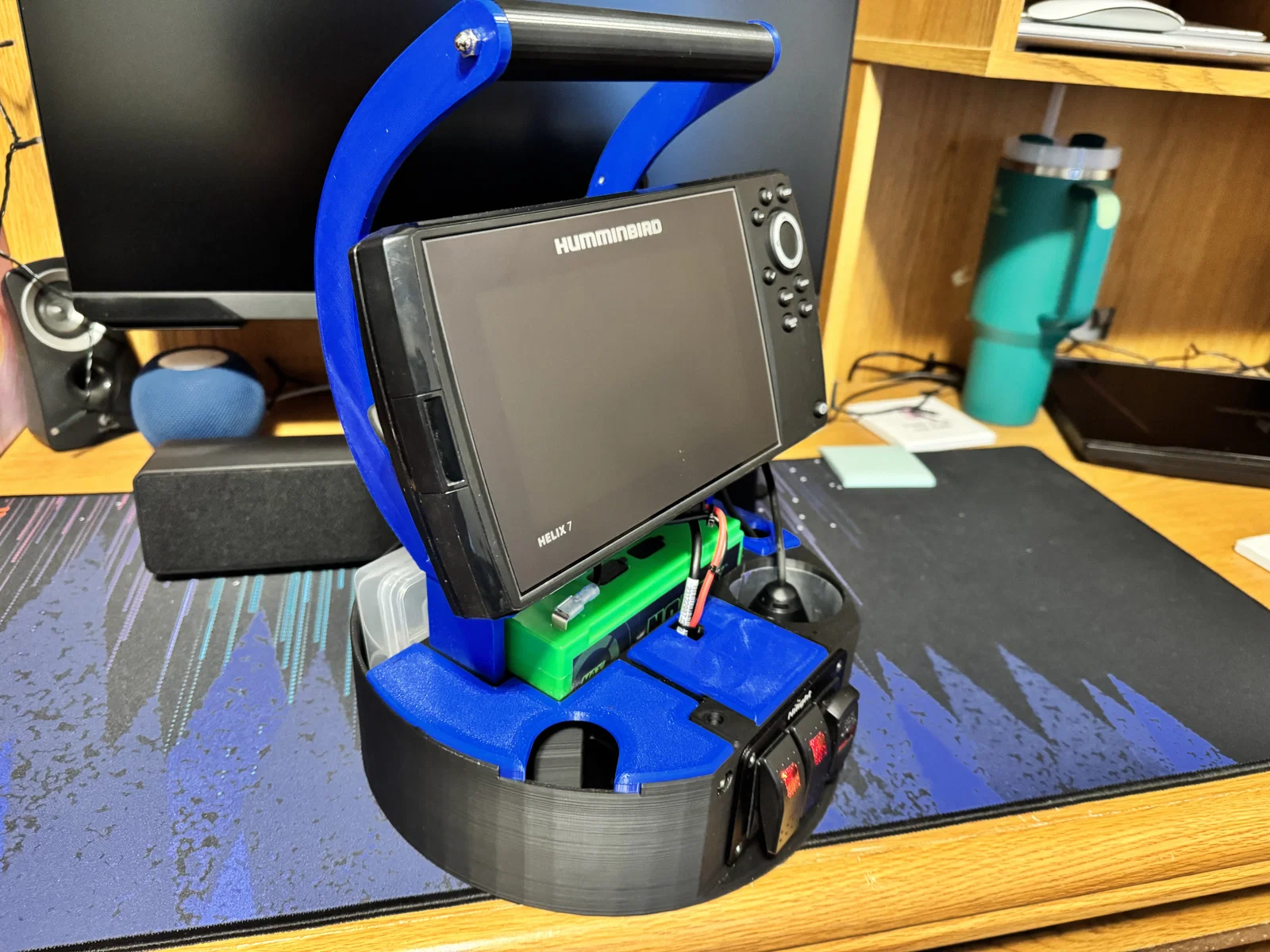

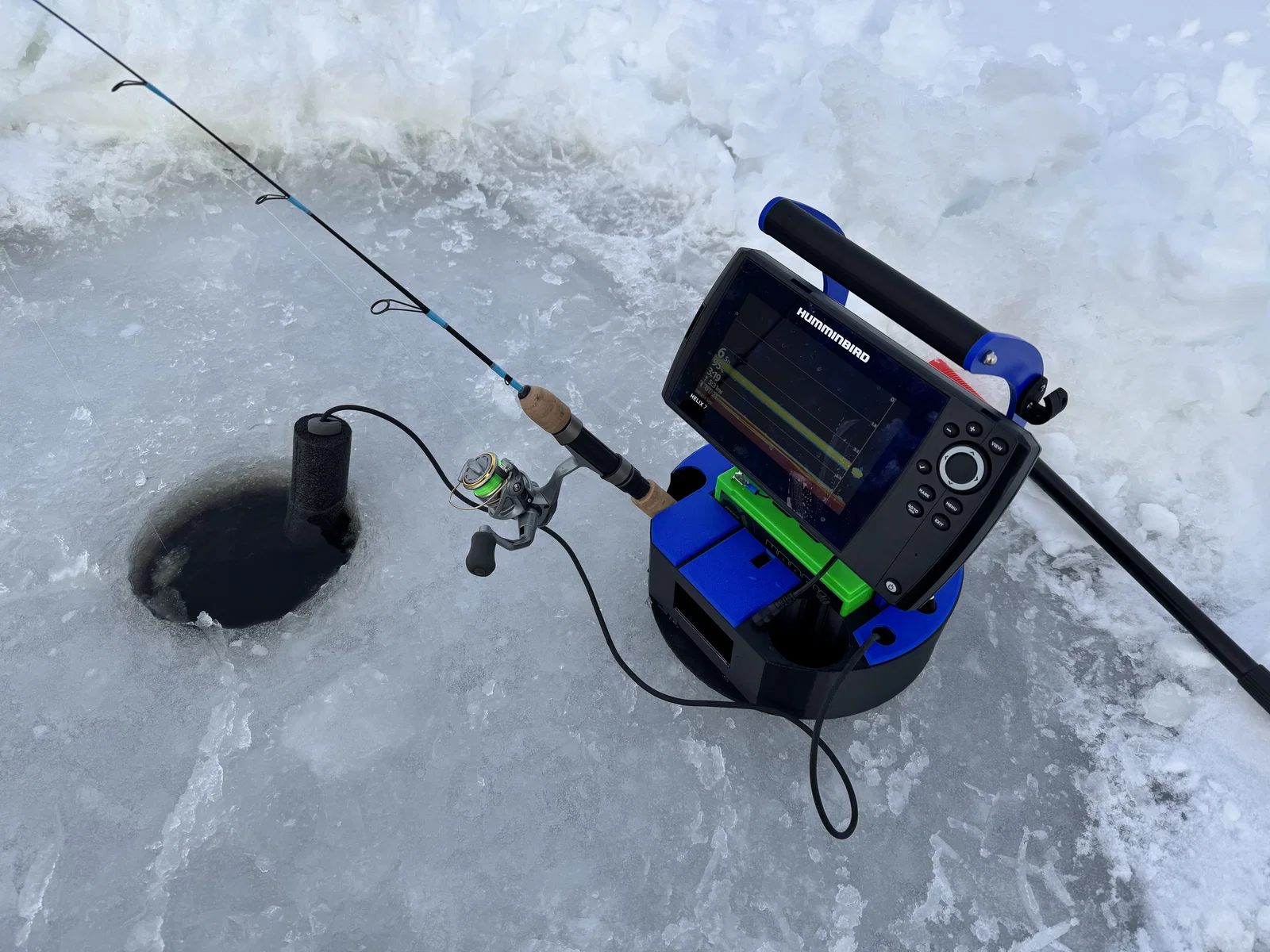

Mình tạo ra mẫu này với mục tiêu là một bộ khung (shuttle) câu cá trên băng có thể in 3D giá rẻ dành cho Hummingbird Helix 7. Hiện tại mình chưa hỗ trợ các dòng máy câu cá trên băng khác, nhưng rất hoan nghênh mọi người thực hiện các bản tùy chỉnh (remix). Bộ khung này bao gồm giá đỡ 3 vị trí cho cần câu, tích hợp sẵn cốc phát sáng (glow cup), các ngăn để kìm và kéo, chỗ cất dây thừa cho đầu dò (transducer) và vừa vặn trong thùng tiêu chuẩn 5 gallon. Do kích thước lớn, mẫu này hầu như không vừa với các bàn in thông thường, nhưng hoàn toàn vừa với máy in dòng Bambu Labs P1, X1 hoặc các máy lớn hơn. Việc lắp ráp tương đối đơn giản nhưng có thể hơi khó khăn do không gian hạn chế và các lỗ bắt vít nhiệt (heat set inserts) đặt theo góc ở tay cầm.

Danh sách linh kiện (BOM)

• 10 vít M3*8 BHCS
• 4 vít M3*8 đầu âm (countersunk)
• 6 vít M3*20 BHCS hoặc SHCS (các vít này sẽ bị che khuất)
• 20 lỗ bắt vít nhiệt M3
• Thanh ren 1/4-20 hoặc thanh ren 5mm dài 7.25 inch (xin lỗi vì dùng lẫn lộn các đơn vị)
• 2 đai ốc chụp (acorn nuts) cho thanh ren
• Keo dán nhựa hoặc keo ABS slurry

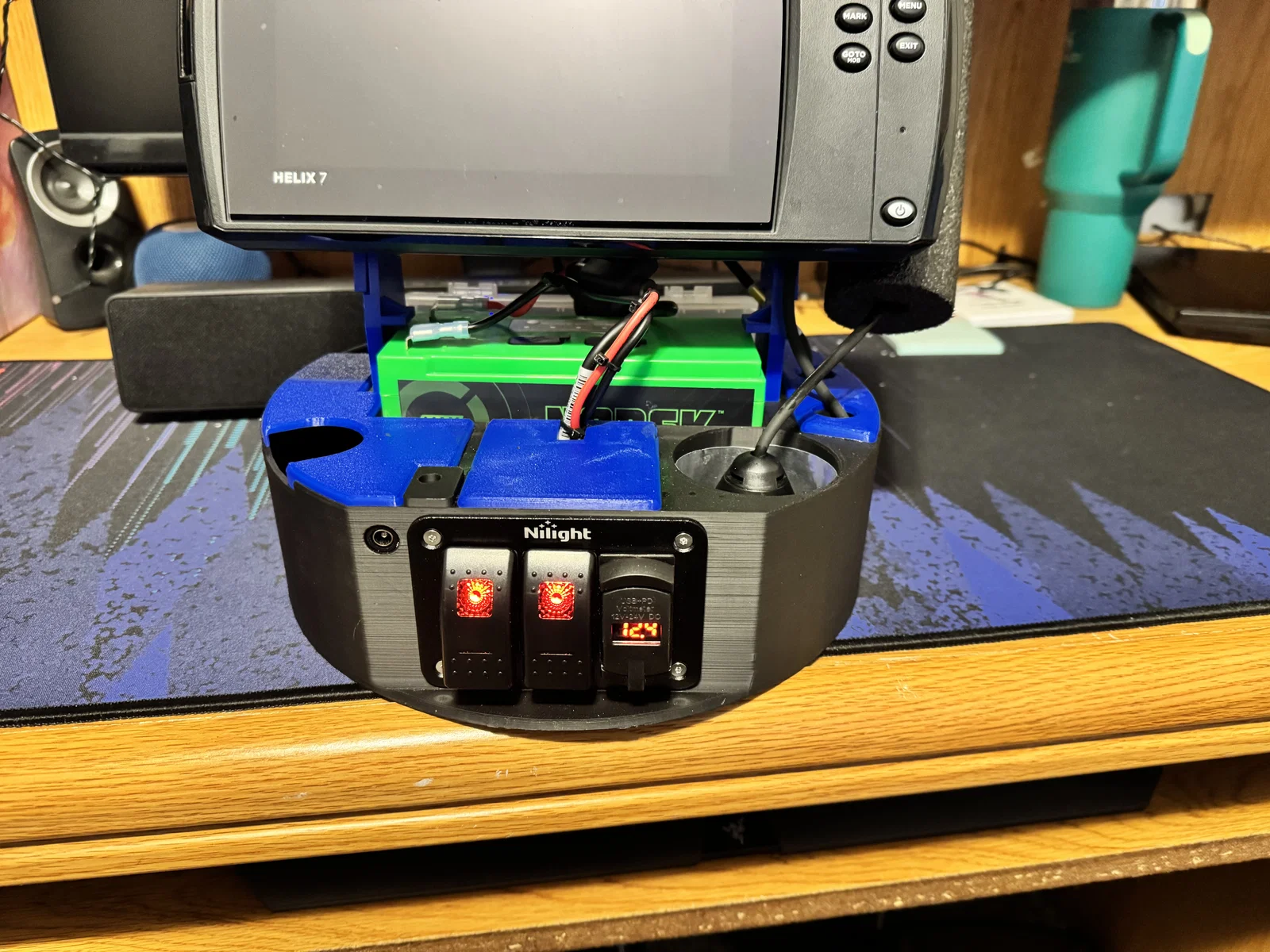

• Bảng công tắc: Mình dùng loại này https://a.co/d/3xp9raO
• Đầu nối dây màu xanh dương (cần khoảng 6 cái)
• Đầu nối Wago 3 chấu và 6 chấu để chia điện
• Hộp cầu chì https://a.co/d/e9Lzc8Q hoặc loại tương tự
• 2 lỗ bắt vít nhiệt M5
• 2 vít M5*12 BHCS
• Dải đèn LED UV cắt vừa vặn (khoảng 6 inch)
• Băng dính nhôm để lót giá đỡ đầu dò
• Jack cắm cái 12v để sạc
• Pin 12V (mình dùng loại pin Li-ion Norsk giống bộ chuyển đổi)
• Đầu dò Hummingbird Ice
• Dây nguồn Hummingbird

Thiết lập in:

• 6 lớp tường (walls)
• 40% độ lấp đầy (infill)
• Bật hỗ trợ (support) ở tấm đế. Bảng công tắc có thiết kế hỗ trợ tích hợp sẵn nhưng in khá lâu nên mình không tin tưởng lắm.
• Mình khuyên nên dùng nhựa ABS, nhưng ASA hoặc PETG cũng là những lựa chọn thay thế tốt. PLA có thể dùng được nhưng mình hơi lo nó sẽ giòn, nếu bạn thử mà được thì cho mình biết nhé.

Lắp ráp:

• Có 4 vít M3 lắp vào mặt trước để giữ bảng công tắc.
• 6 vít M3 lắp vào cánh tay giữ pin, lưu ý các lỗ này đặt theo góc nên vít phải được lắp cùng góc đó. Đây là một trong những điểm mình thấy khó nhất, nhưng mình muốn chia sẻ thay vì đợi mọi thứ hoàn hảo. Góc nghiêng này giúp bạn bắt vít mà không cần đục lỗ bên ngoài đế.
• 8 vít M3 lắp vào mặt trên của cánh tay (lắp như bình thường).
• 2 vít M3 lắp vào lỗ tay cầm cong để làm móc treo dây.
• 1 vít M5 lắp vào đỉnh đế cho cánh tay đầu dò.
• 1 vít M5 lắp vào lỗ lớn hơn của cánh tay lớn hoặc cánh tay đầu dò.
• Thanh ren xuyên qua tay cầm và đai ốc chụp gắn ở hai đầu.
• Jack sạc Barrel cắm vào lỗ bên trái bảng công tắc. Cắm từ trên xuống theo góc nghiêng và nhẹ nhàng đưa vào lỗ.

Cốc phát sáng (Glow cup):

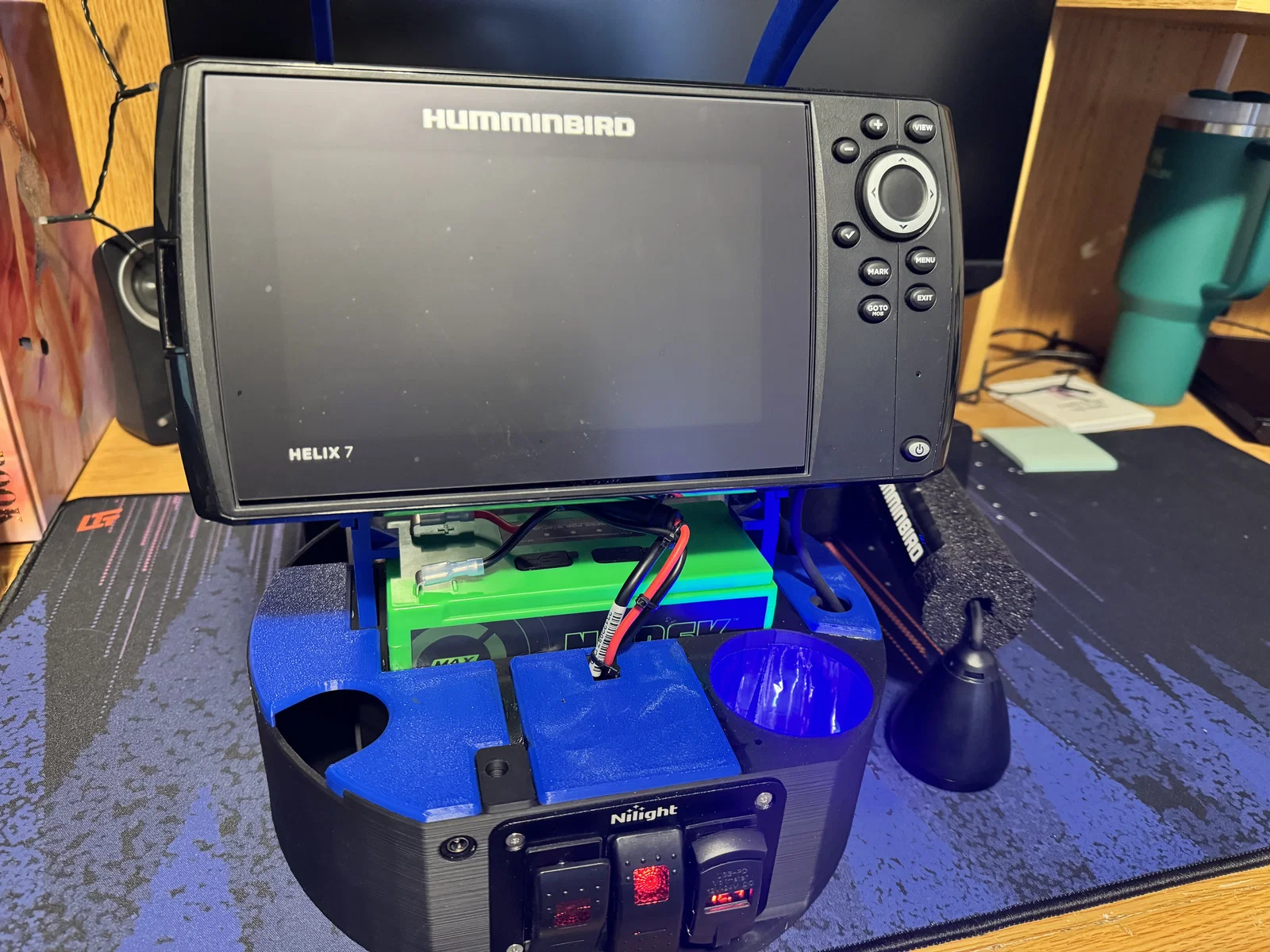

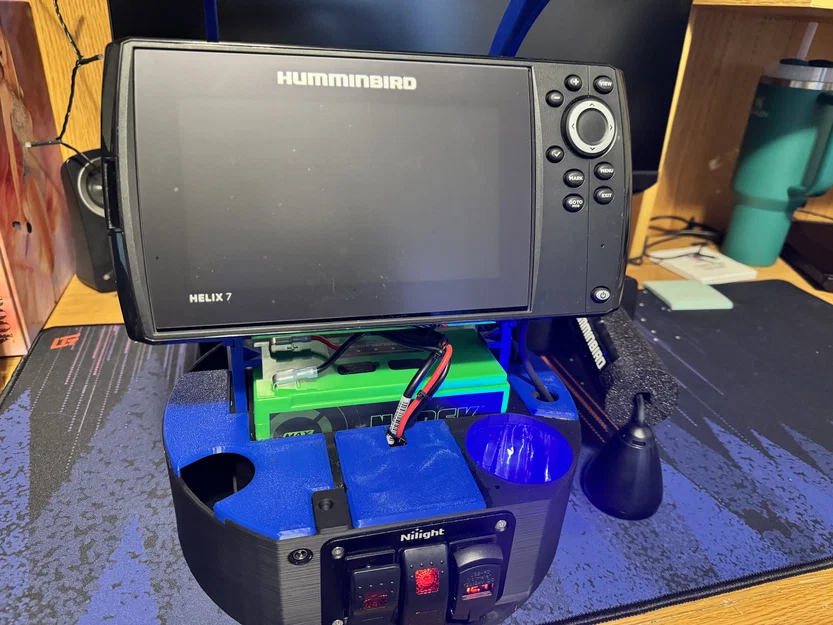

• Tên gọi hơi kêu một chút, đây chỉ là phần hình tròn có khe hở để nhét đèn LED UV vào bên trong, dây dẫn luồn qua khe. Hãy lót đáy giá đỡ đầu dò bằng băng dính nhôm sáng bóng và cắt lỗ thoát nước ở đáy. Dây từ vòng đèn LED có thể luồn qua khe trên thành, sau đó dán băng nhôm phủ lên các thành để che khe lại.

Đi dây:

• Mình sẽ không hướng dẫn chi tiết cách đấu nối, nhưng hãy nhớ luồn dây qua nắp và hoàn tất đấu nối trước khi dán nắp lại. Các dây âm (đen) có thể gom vào Wago 6 chấu, dây dương (đỏ) từ hộp cầu chì, cổng sạc và bảng công tắc gom vào Wago 3 chấu. Mình nối công tắc đầu tiên vào dây đỏ của cáp nguồn Hummingbird và công tắc thứ hai cho đèn LED UV. Dây âm của cả hai nối vào Wago 6 chấu. Dây đầu dò nên luồn qua 2 lỗ trên nắp bán nguyệt trước khi dán, giúp bạn đẩy phần dây thừa vào khoang đế để cất giữ an toàn.

Lời kết:

• Mình đã bỏ rất nhiều thời gian thiết kế và giờ mình thấy hài lòng để sử dụng. Mình đang muốn đi câu cá rồi nên sẽ tạm dừng dự án này tại đây. Dù vẫn còn nhiều điểm chưa hoàn hảo, nhưng "sự hoàn hảo là kẻ thù của sự vừa đủ". Rất chào đón mọi người tùy chỉnh thiết kế để cải thiện hơn nữa, ví dụ như thêm nắp pin hoặc cách đi dây tối ưu hơn.

TLDR: Thiết kế vẫn còn cần nhiều cải tiến nhưng mình đang nóng lòng đi câu, mong mọi người thông cảm nhé!
