Khung nâng nắp có bản lề và thanh đèn LED cho Creality K1 Max

Mình đã thiết kế lại gần như toàn bộ phần khung nâng (riser) này từ đầu để tăng cường độ chắc chắn. Mình sẽ sớm đăng link cho phiên bản mới tại đây. Mọi người đợi chút nhé!

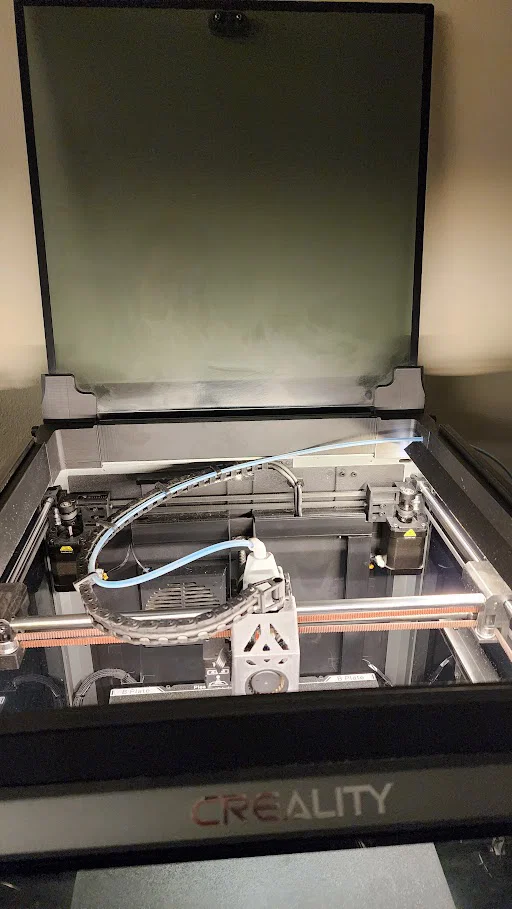

Mẫu khung nâng nắp có bản lề này cho phép nắp máy mở được 100 độ để đứng vững hơn khi mở (nghiêng nhẹ về phía sau). Ban đầu mình có làm một phiên bản 90 độ, nhưng thấy nắp rất dễ bị sập xuống, có thể gây ra những hậu quả đáng tiếc. Việc mở rộng hơn 90 độ một chút giúp nắp đứng vững hơn khi đang mở. Nếu ai muốn dùng bản 90 độ, cứ cho mình biết nhé, mình sẽ bổ sung thêm.

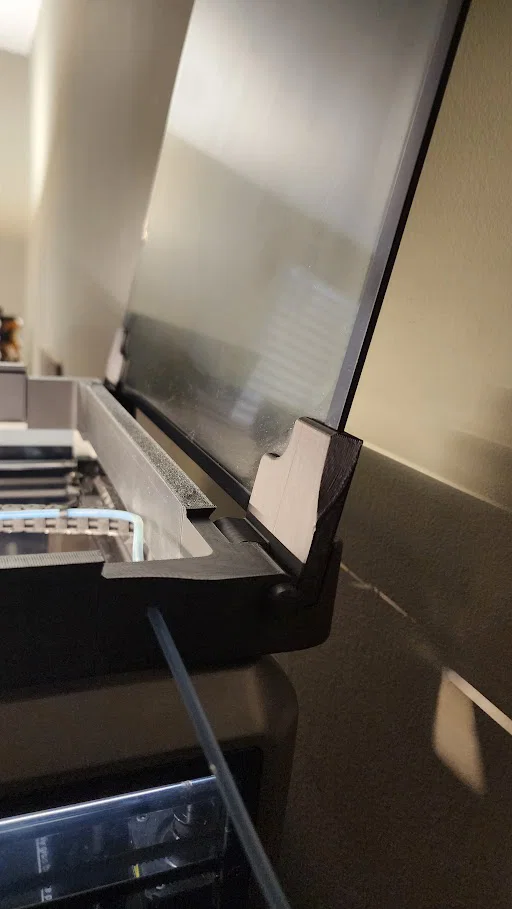

Phần nắp nằm khít bên trong vành khung, hầu như không có khe hở để thoát nhiệt, nhưng vẫn mở hoàn toàn dễ dàng để bảo trì. Bản lề cố định chắc chắn ở vị trí mở, cho phép bạn tháo/lắp chốt bản lề cực nhanh mà không cần căn chỉnh hay lo sợ nắp bị rơi.

Mình rất sẵn lòng tải lên file STEP nếu các bạn muốn thêm cơ chế khóa để chắc chắn hơn, dù theo mình thì không cần thiết vì bạn có thể tháo rời nắp rất dễ dàng. Mình không khuyến khích để nắp mở khi đang in hoặc làm các việc bảo trì lớn, vì tháo hẳn nắp ra sẽ an toàn hơn. Nhờ chốt bản lề rút nhanh, việc này trở nên rất đơn giản. Ngoài ra, mình quyết định không thiết kế dạng thông gió vì cảm thấy nếu cần in các loại nhựa nhiệt độ thấp như PLA thì chỉ cần tháo nắp ra là xong (dù mình hiếm khi in loại này).

Mẫu này sử dụng chốt thép không gỉ 5 x 60mm làm chốt bản lề, nhưng bạn cũng có thể dễ dàng sửa lại để dùng ốc vít nếu muốn. Mình khuyên dùng chốt trơn để dễ lắp/tháo và giảm ma sát theo thời gian. Hãy cho mình biết nếu bạn cần phiên bản dùng ốc vít nhé. Nắp khớp chặt vào từng giá đỡ bản lề mà không cần keo hay băng dính. Điều này giúp bạn dễ dàng tháo các góc bản lề để vệ sinh kính, một việc rất cần thiết sau nhiều giờ in ABS/ASA như trong ảnh mình đã chụp (nhìn hơi ghê nhỉ).

Mình in mẫu này bằng nhựa ABS để chịu nhiệt độ cao khi in, nhưng nó cũng hoạt động tốt với nhiều loại nhựa khác. Nếu có bất kỳ câu hỏi hay góp ý nào về thiết kế, hãy để lại bình luận cho mình biết nhé.

Mẫu này sử dụng thanh đèn LED ở mặt trước và mặt phải, vì như vậy đã đủ sáng cho bàn in và tránh bị lóa camera. Thanh bên trái là thanh trơn, còn thanh phía sau được thiết kế riêng để không cản trở việc đóng/mở nắp.
