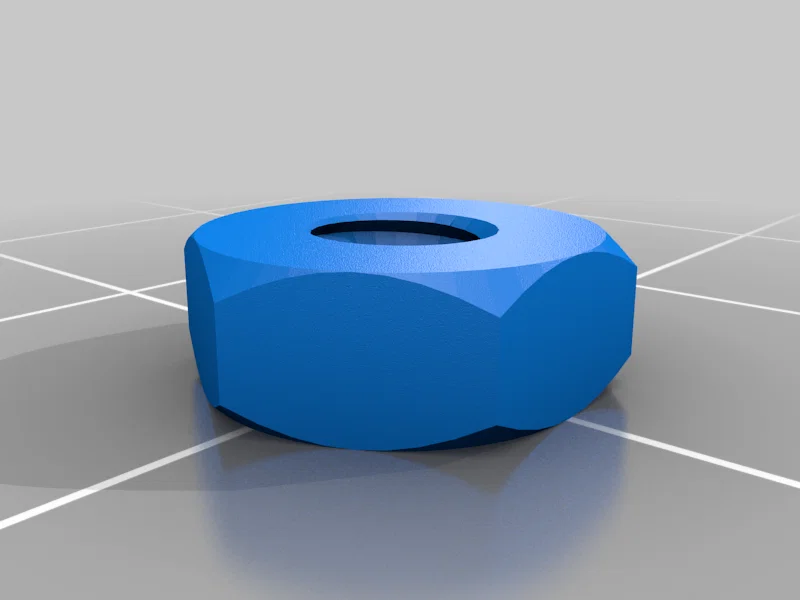

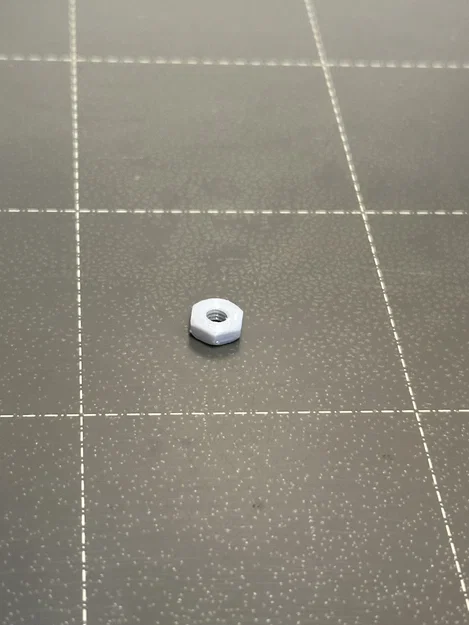

Đai ốc M4 Hex Nut (M4 Hex Nut)
- Lượt tải
- 239
- Lượt thích
- 10
- Lượt coi
- 614
- Bản remix
- 0
- Bình luận
- 0
File 2 838,1 KB
- nut_job_20221003-59-1npzrum_1775521385.stlSTL · 217,5 KB
- M4_Nut_2pc_nut_job_20221003-59-1npzrum_0.1mm_PLA_MK3S_11m_1775521387.gcodeGCODE · 620,6 KB
Tạo biến thể bằng AI
Dựng một phiên bản khác của mẫu này.
Thông tin
- Mã mẫu
- #289717
- Danh mục
- DIY
- Ngày đăng
- Giấy phép
- CC0 — Phạm vi công cộng
Mô tả
Đây là phiên bản tùy chỉnh từ https://www.thingiverse.com/thing:193647.
Được tạo bằng Customizer! https://www.thingiverse.com/apps/customizer/run?thing_id=193647
Các thông số Customizer
type = nut
head_type = countersunk
drive_type = phillips
head_diameter = 7
head_height = 3
drive_diameter = 5
slot_width = 1
slot_depth = 2
texture = exclude
thread_outer_diameter = 4
thread_step = 0.7
step_shape_degrees = 45
thread_length = 7
countersink = 2
non_thread_length = 0
non_thread_diameter = 0
nut_type = normal
nut_diameter = 8
nut_height = 3
nut_thread_outer_diameter = 4
nut_thread_step = 0.7
nut_step_shape_degrees = 45
wing_ratio = 1
inner_diameter = 8
outer_diameter = 14
thickness = 2
facets = 6
socket_facets = 6
socket_depth = 3.5
resolution = 0.5
Cập nhật 27/06/2023: Đã thêm file .gcode
Cập nhật 03/02/2025: Đã thêm hình ảnh, thiết lập in và ghi chú
Thiết lập in
- Máy in: Prusa i3 MK3S+
- Rafts: Không
- Supports: Không
- Loại hỗ trợ: n/a
- Nozzle: 0.4 mm
- Độ phân giải: 0.1 mm
- Infill: 15%
- Loại Infill: Gyroid
- Filament: PLA, PETG*

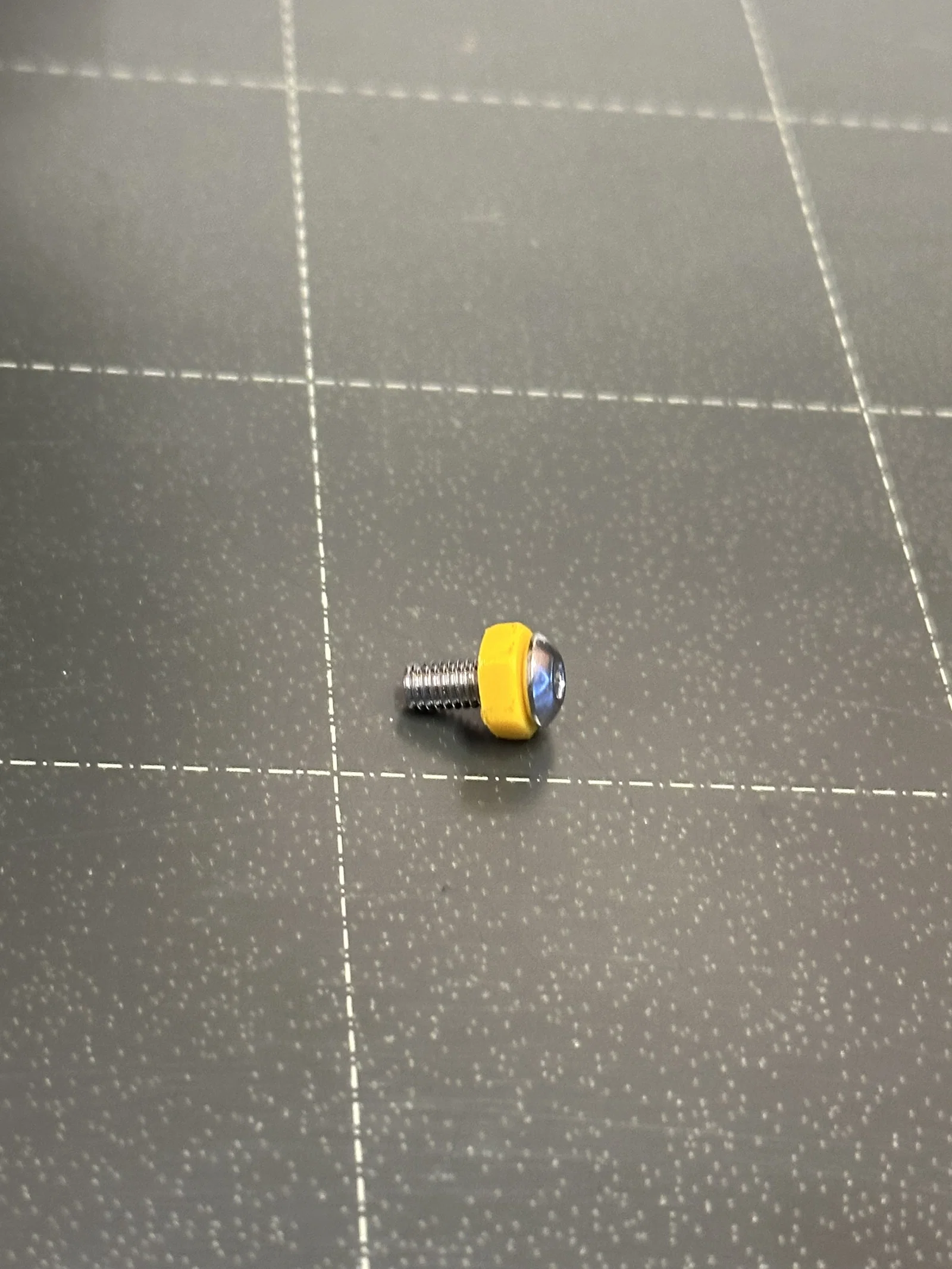

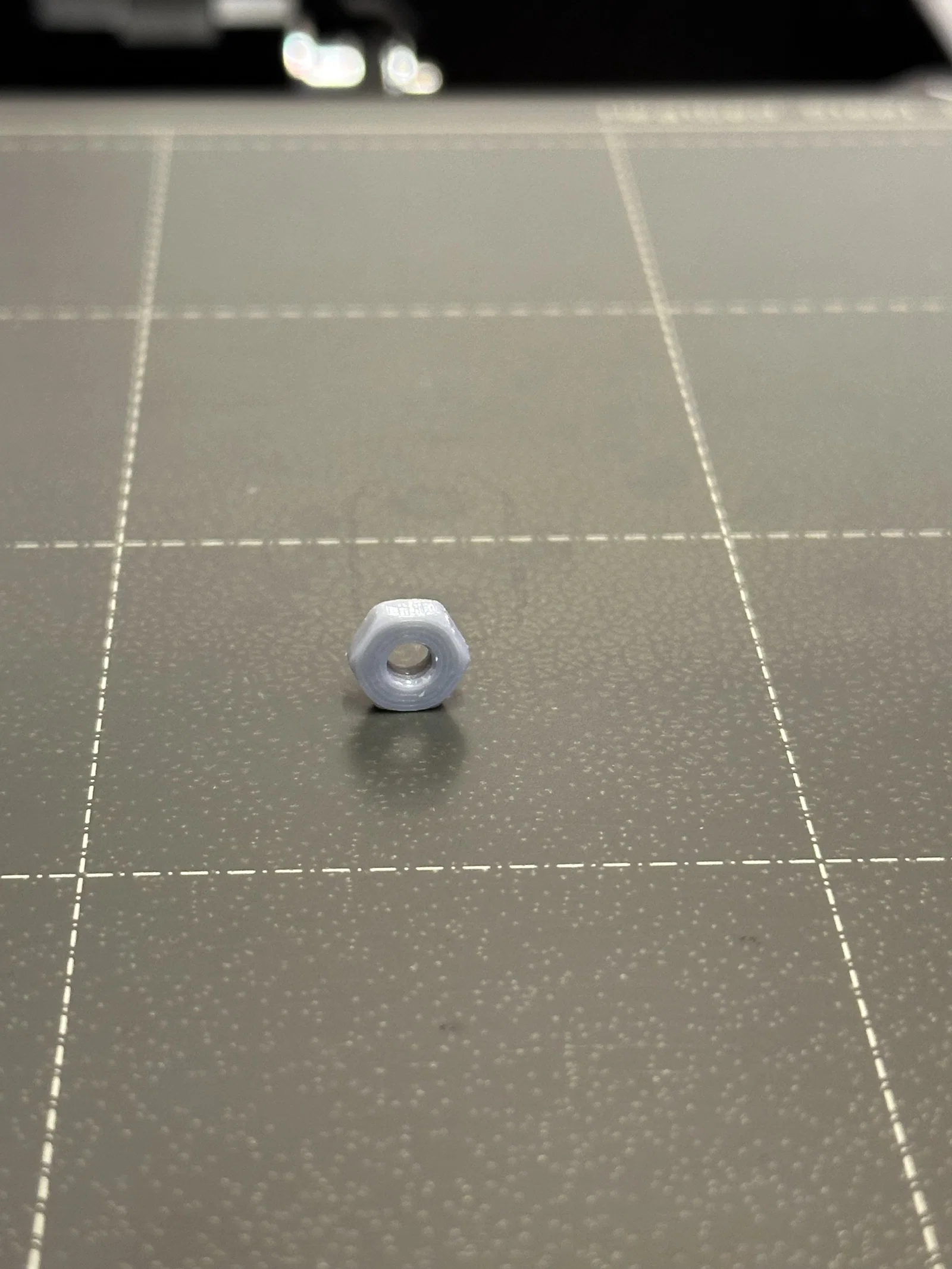

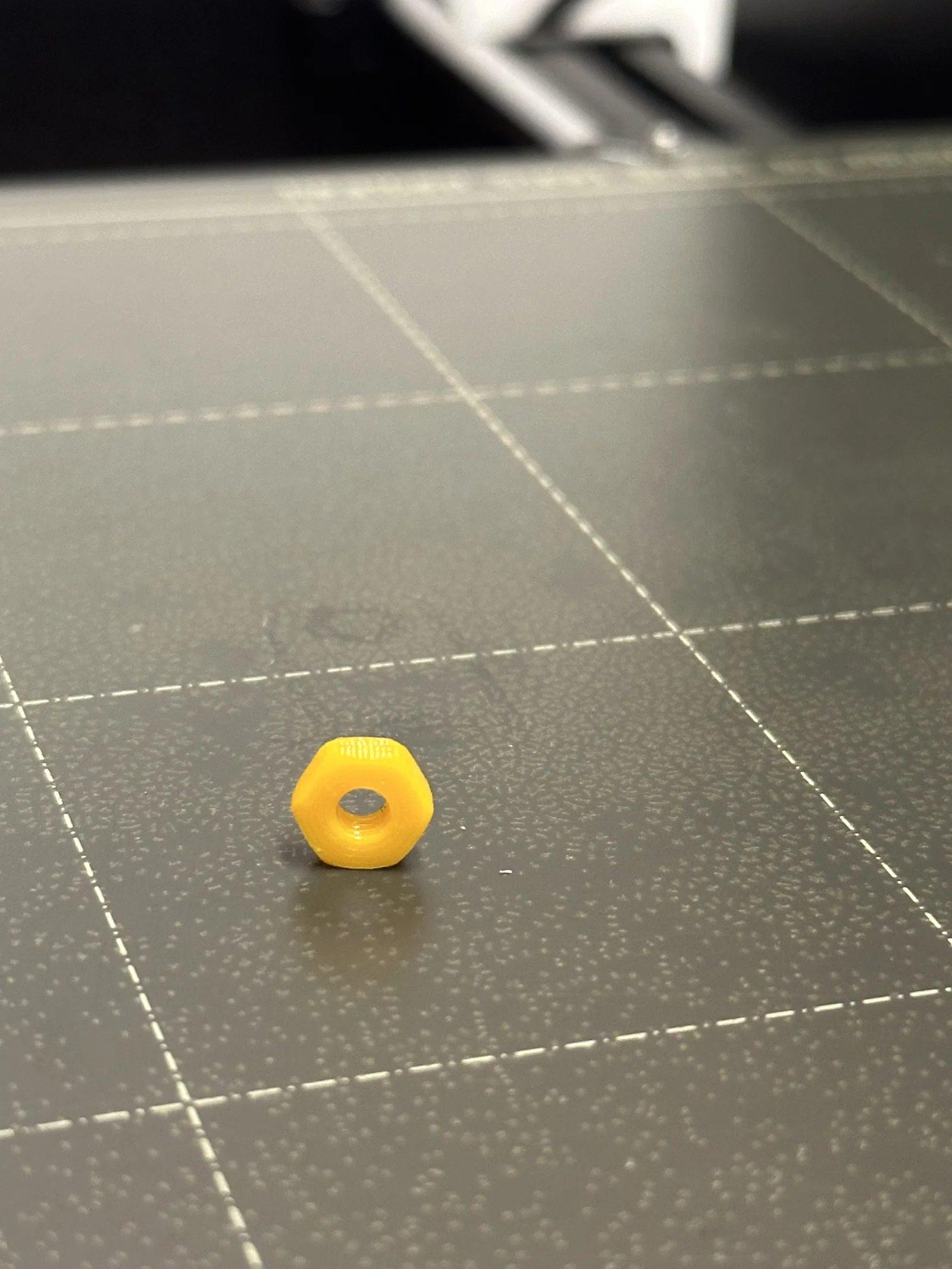

Đã in bằng: Spool3D Gray PLA, Polymaker PolyLite Yellow PETG
Ghi chú:

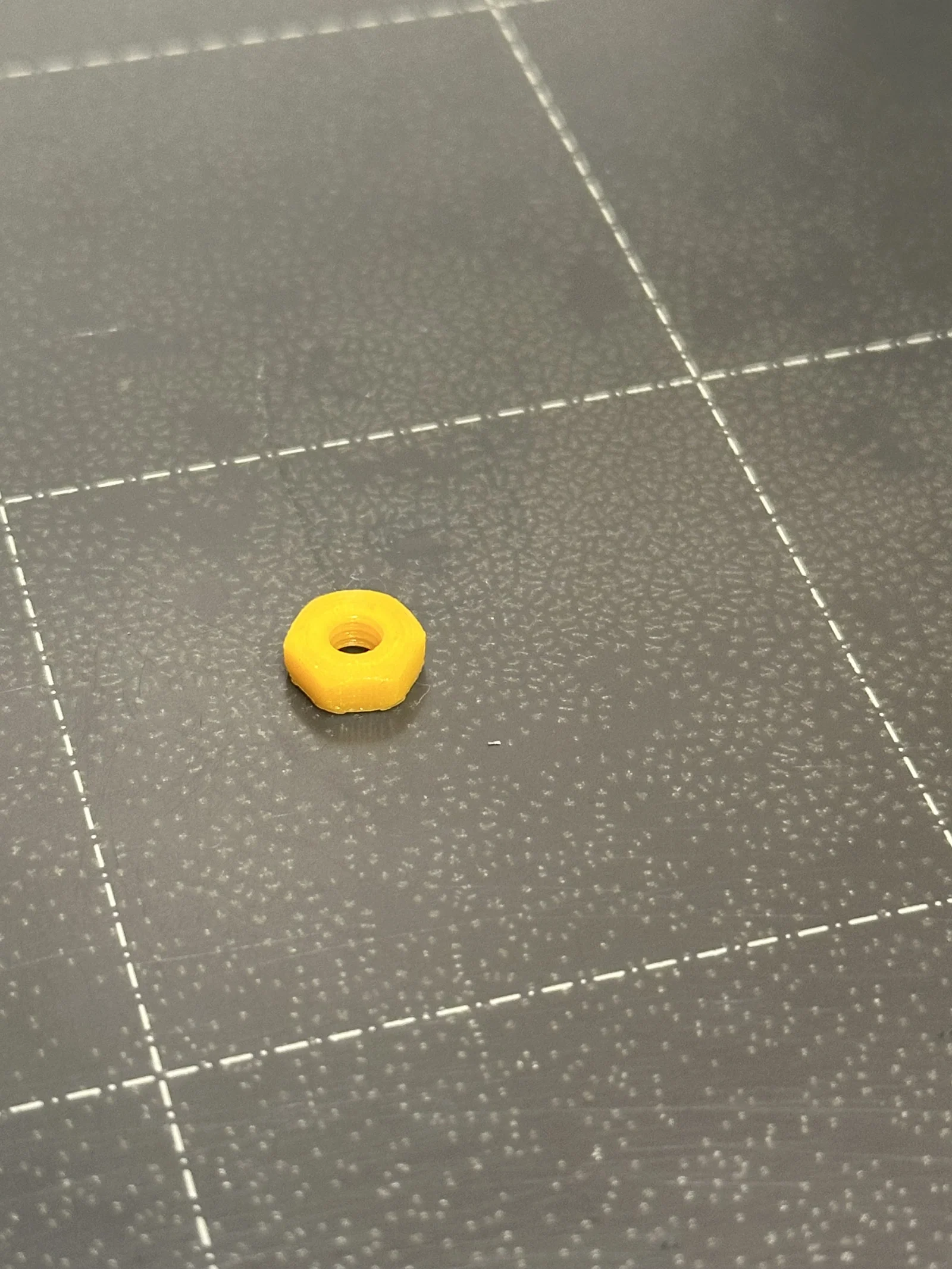

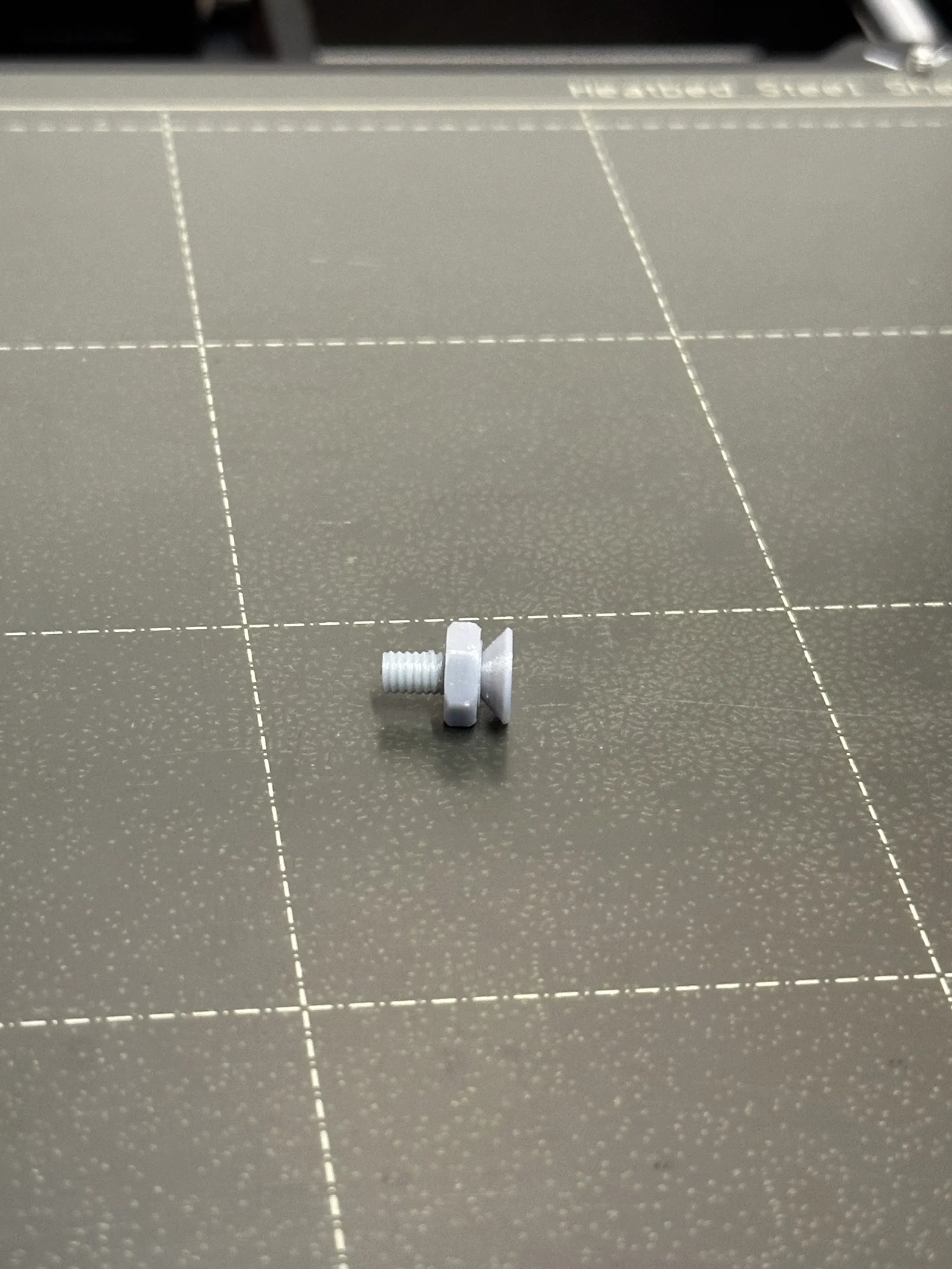

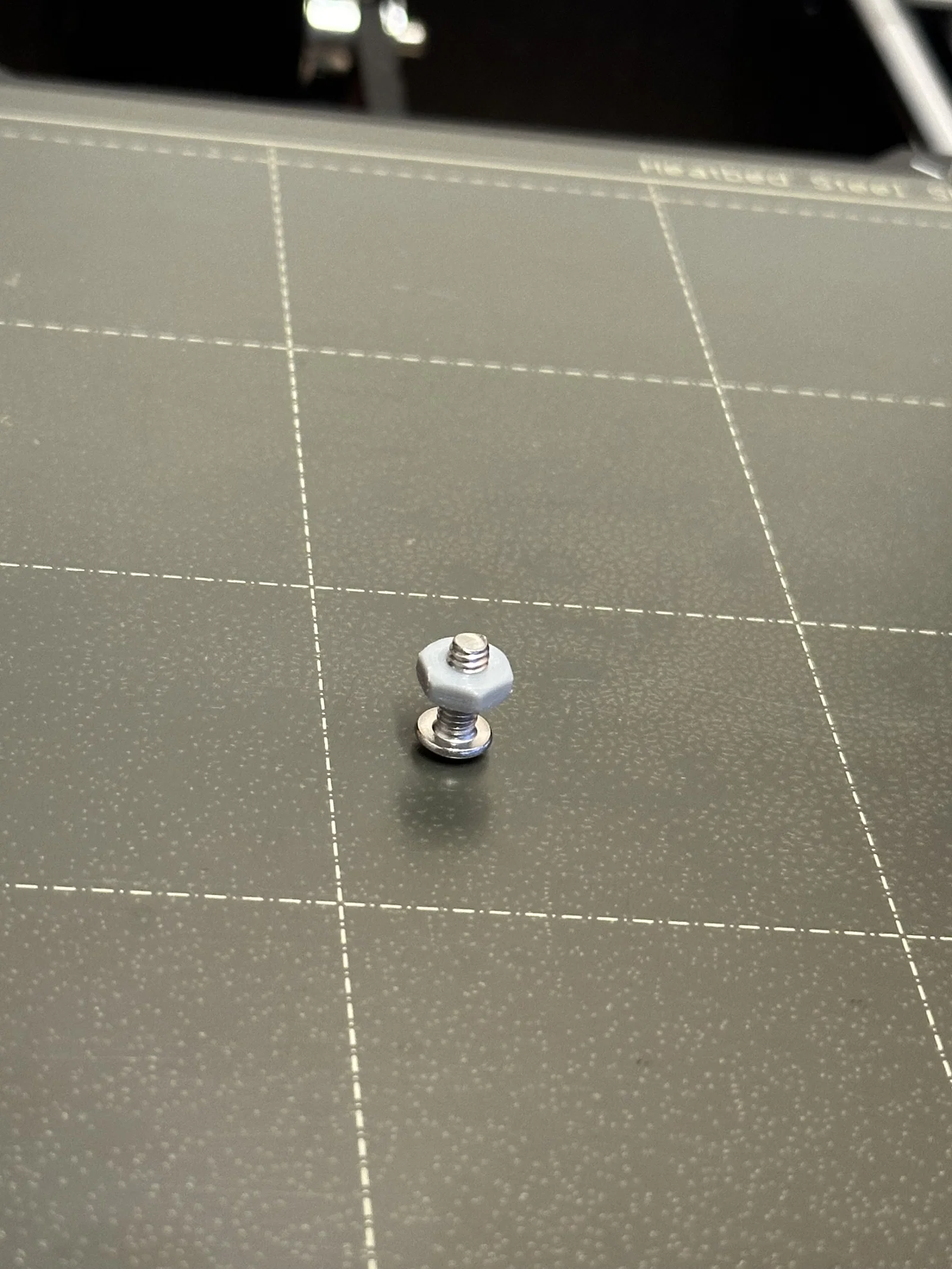

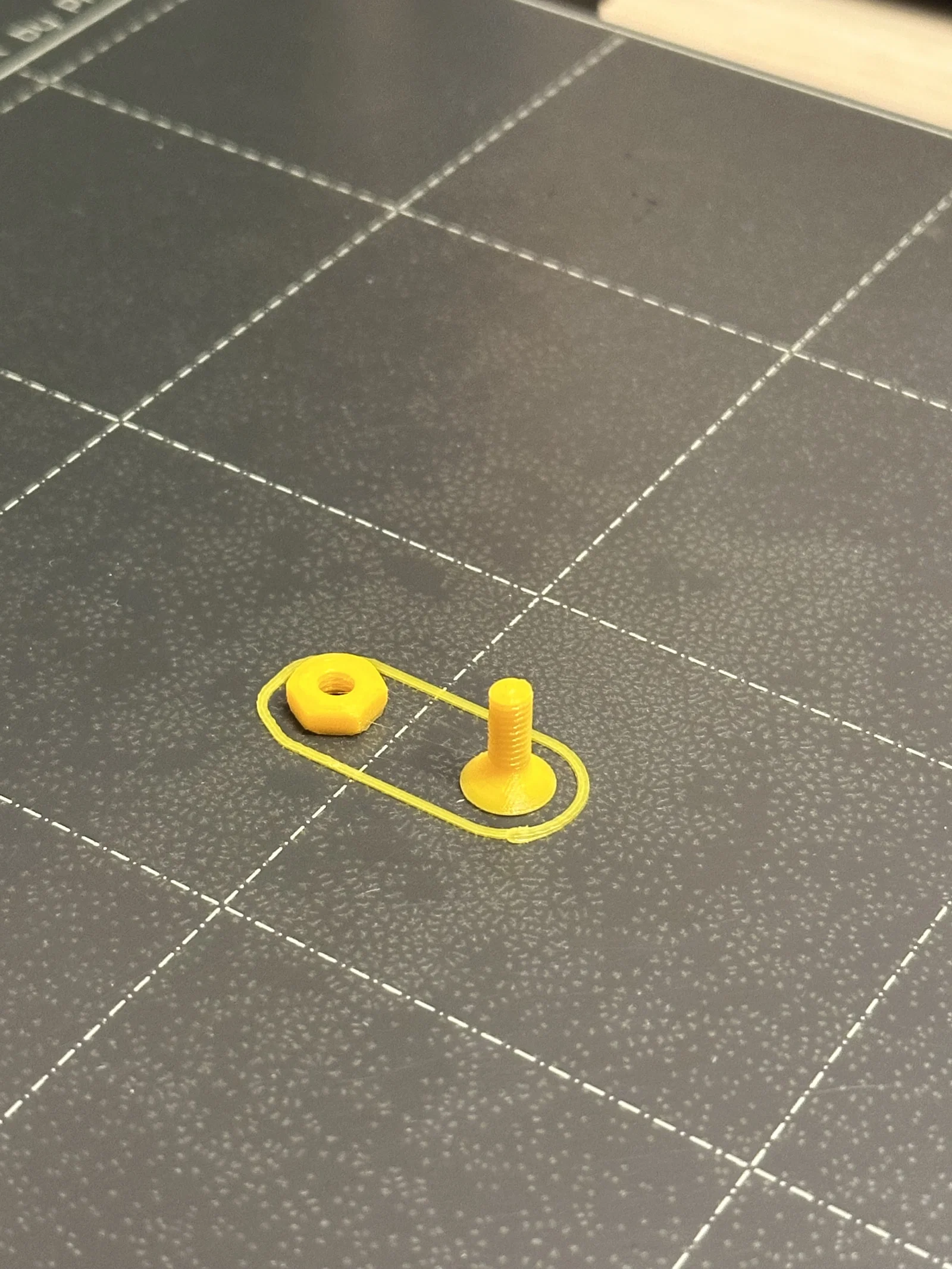

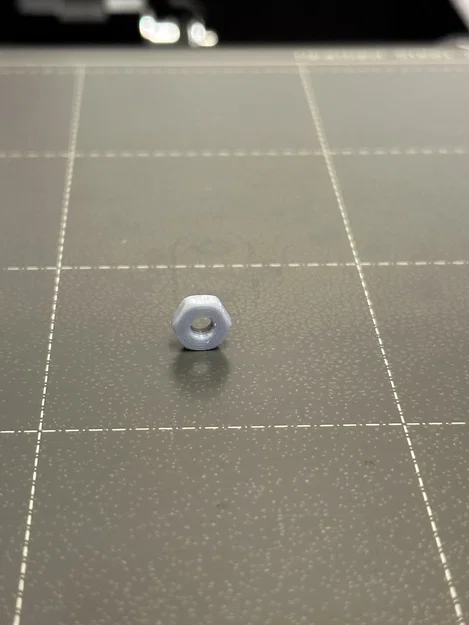

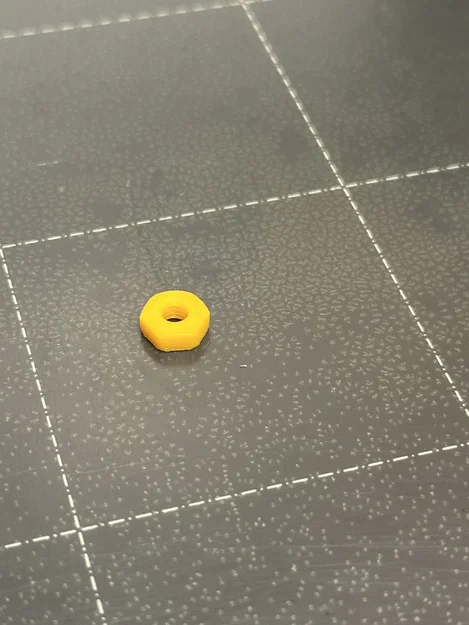

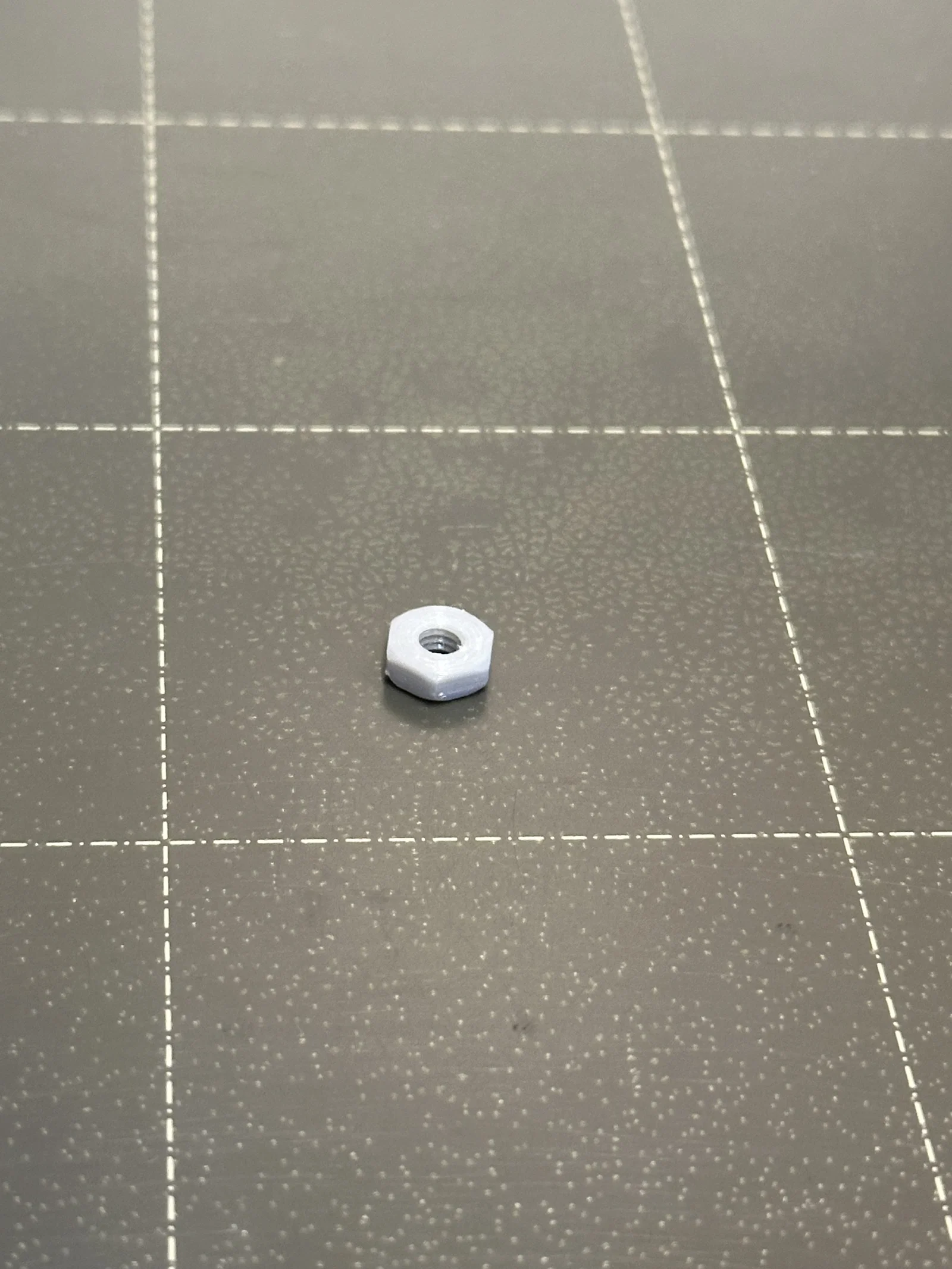

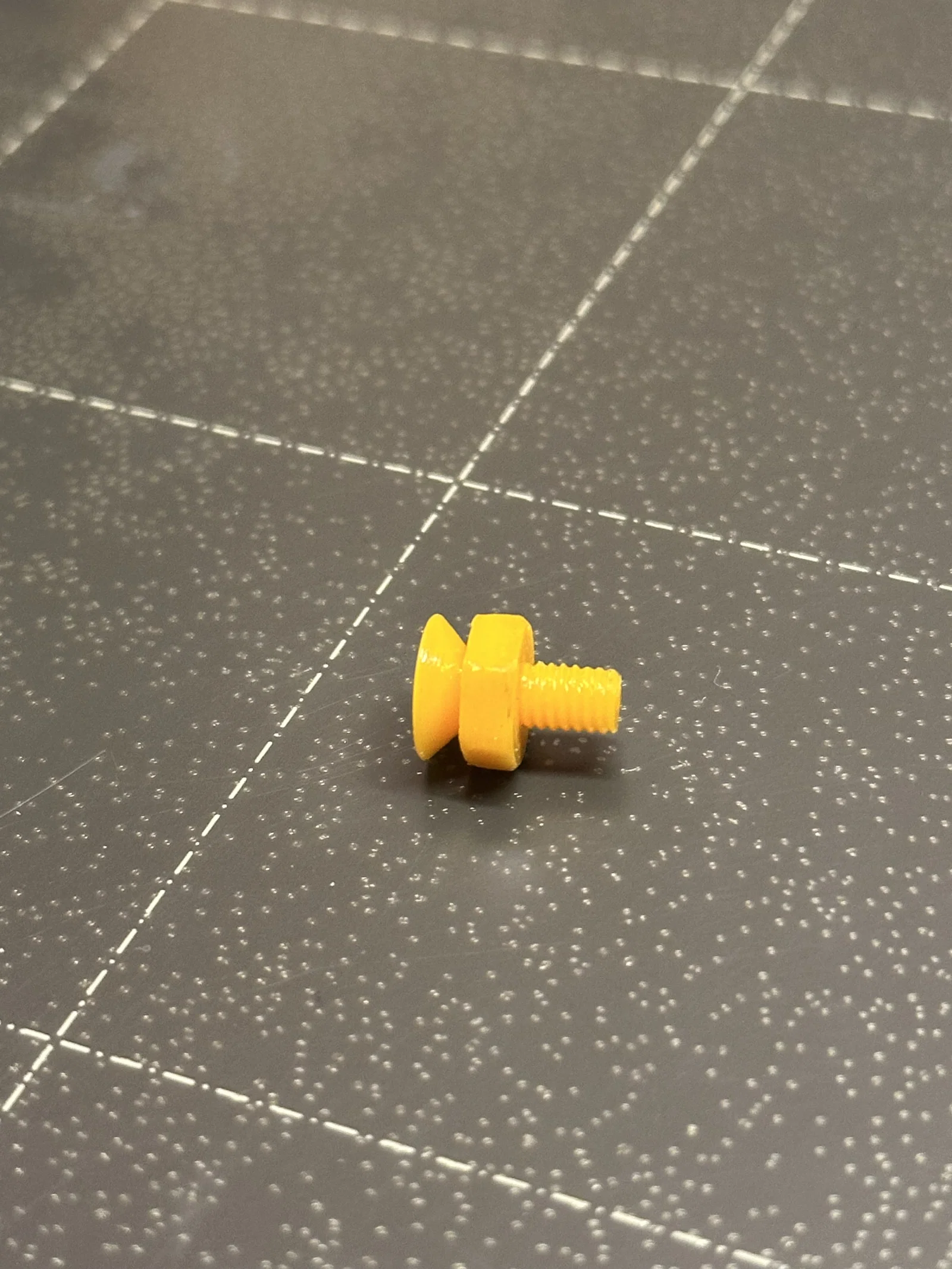

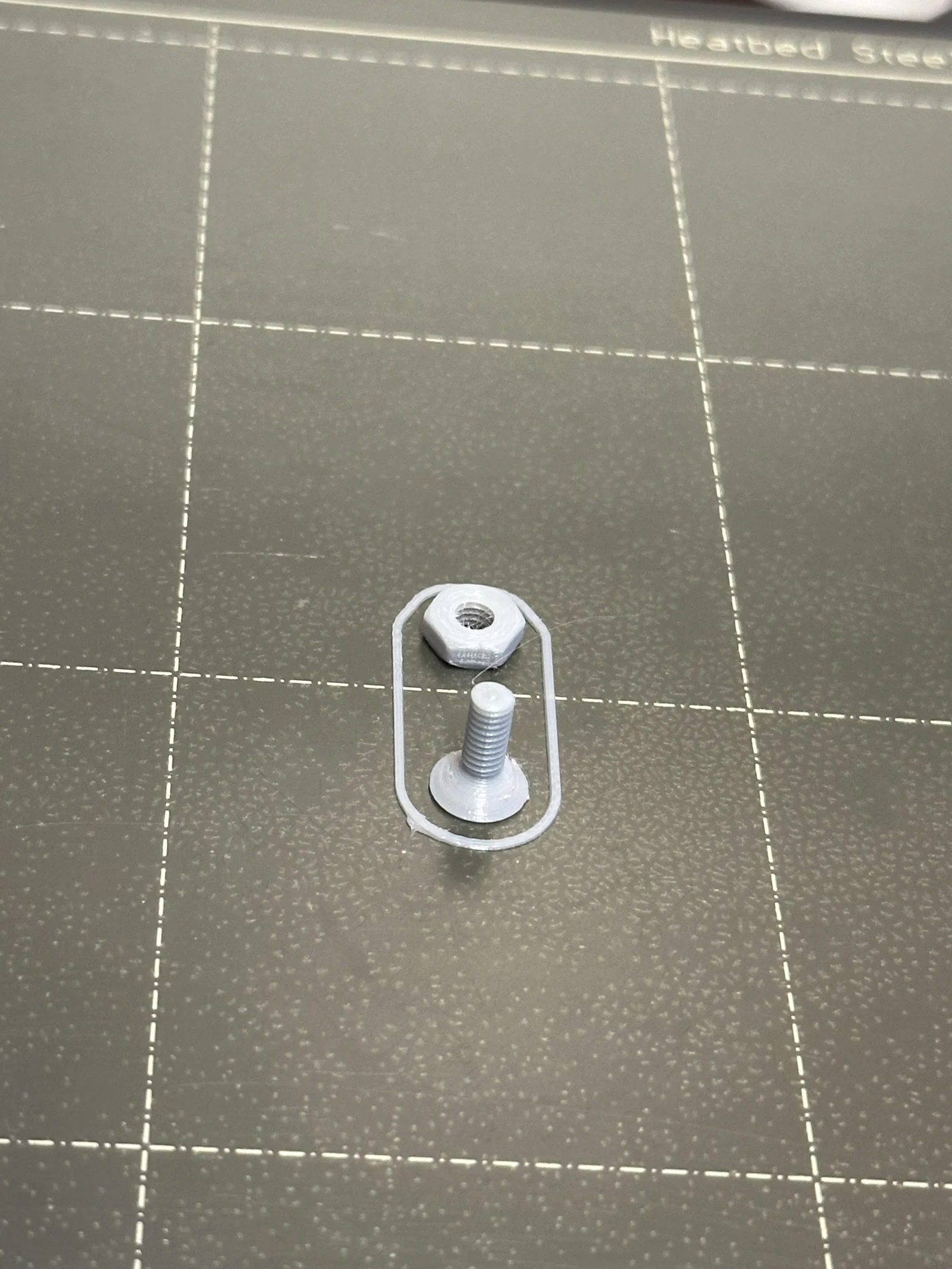

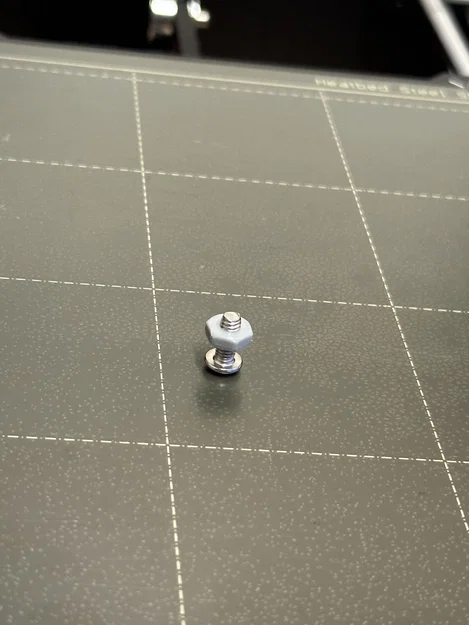

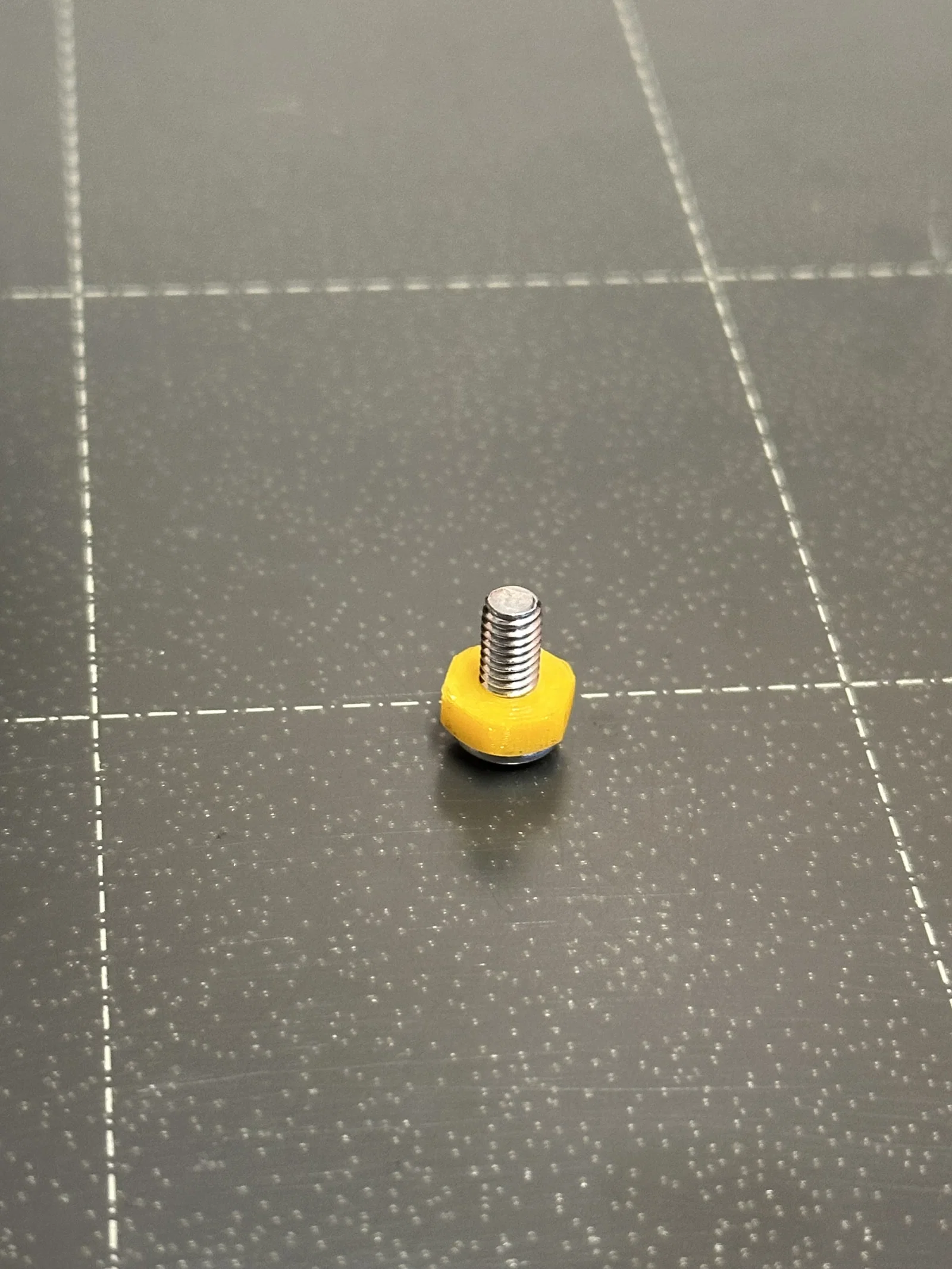

In như hình hiển thị. Dung sai rất chặt, mình khuyên sau khi in xong nên dùng bu lông M4 bằng kim loại để làm sạch phần ren, nhất là khi bạn dùng đai ốc này với bu lông in 3D.
- Lưu ý rằng, nếu in bằng PETG và dùng với bu lông cũng in bằng PETG, chúng sẽ bị rít hơn nhiều so với khi in bằng PLA. Vì vậy, mình khuyên nên giảm nhẹ kích thước bu lông trên cả trục X và Y xuống 99% và tăng kích thước đai ốc trên cả trục X và Y lên 101%.
Thông số in
- Định dạng
- gcodestl
- Số file mô hình
- 2
- Tổng dung lượng
- 838,1 KB
- File lớn nhất
- 620,6 KB
