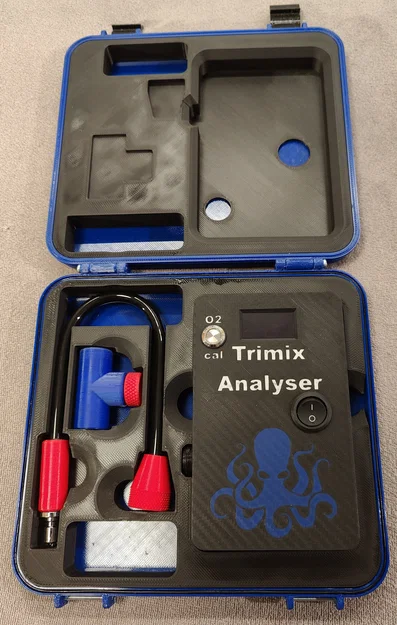

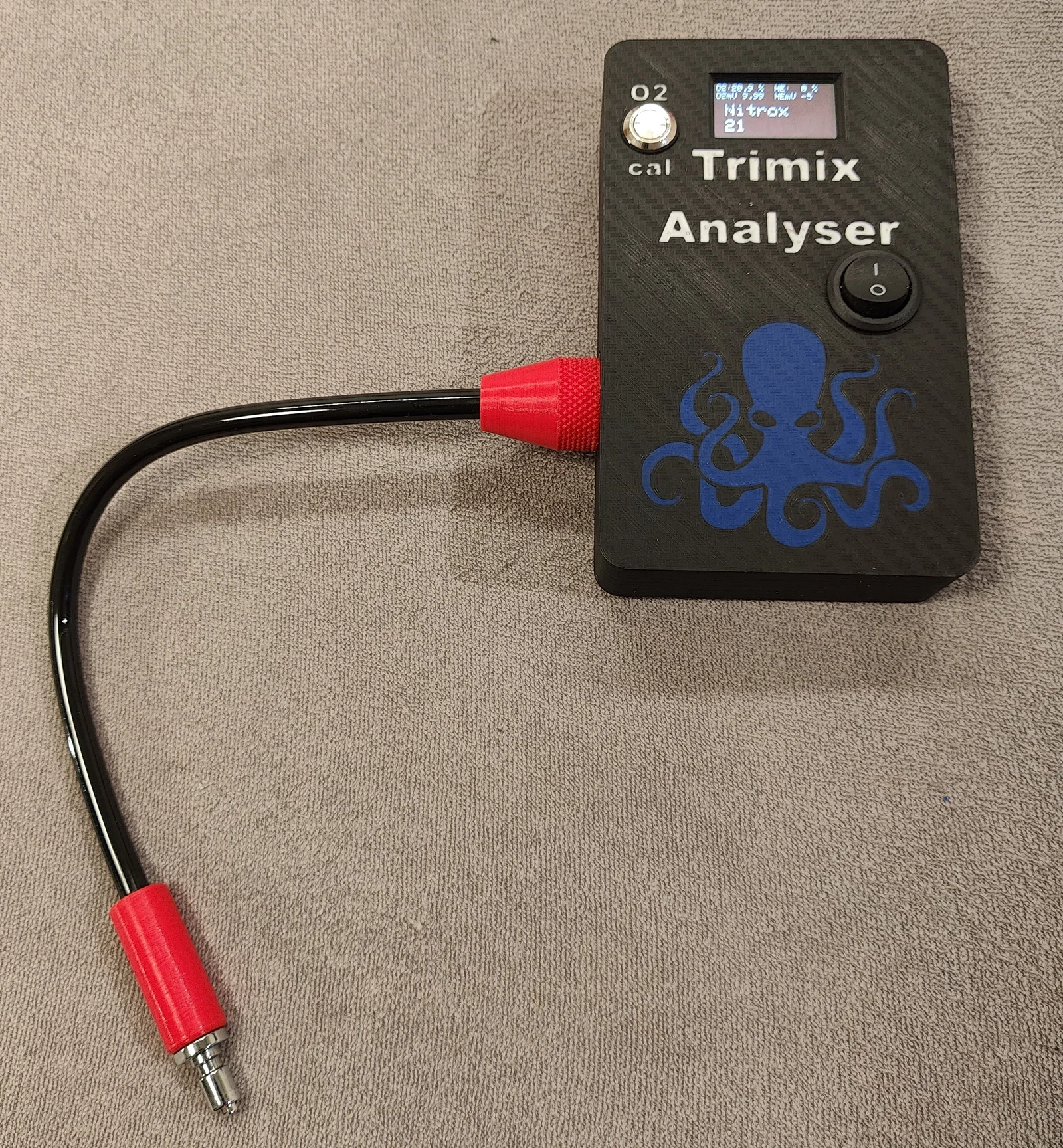

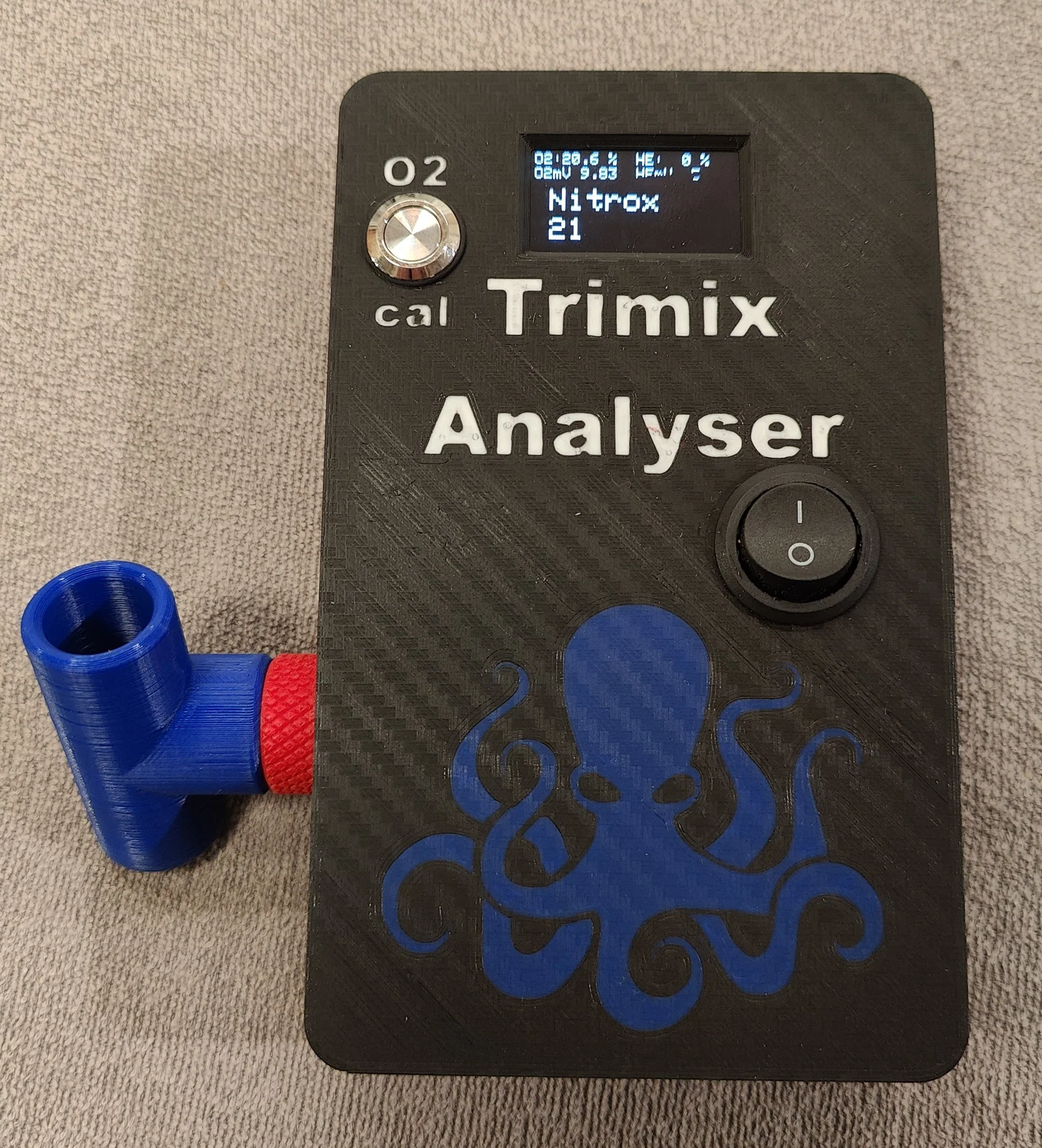

Trimix Analyser V2 - Máy phân tích hỗn hợp khí lặn
Phiên bản cập nhật của thiết bị phân tích hỗn hợp khí Trimix. Máy có độ chính xác cao, hoạt động ổn định, không bị nhiễu và rất hữu ích cho việc kiểm tra khí nén trong lặn kỹ thuật.
Mô tả
Chiếc máy phân tích này hoạt động hiệu quả đến bất ngờ. Sự khác biệt so với máy phân tích Divesoft sử dụng công nghệ khác nằm trong ngưỡng sai số đo đạc là 1%, cho cả nồng độ oxy và heli.
Điểm cộng lớn nhất đối với mình là máy này không bị nhiễu (không giống như Divesoft). Mình có thể sử dụng nó ở đường nạp của máy nén khí (được cấp bởi một bơm nhỏ) sau khi qua Trimix-Stick để kiểm tra lại những gì đang đi qua máy nén, thay vì chỉ dựa vào hai cảm biến oxy trên TMX stick.

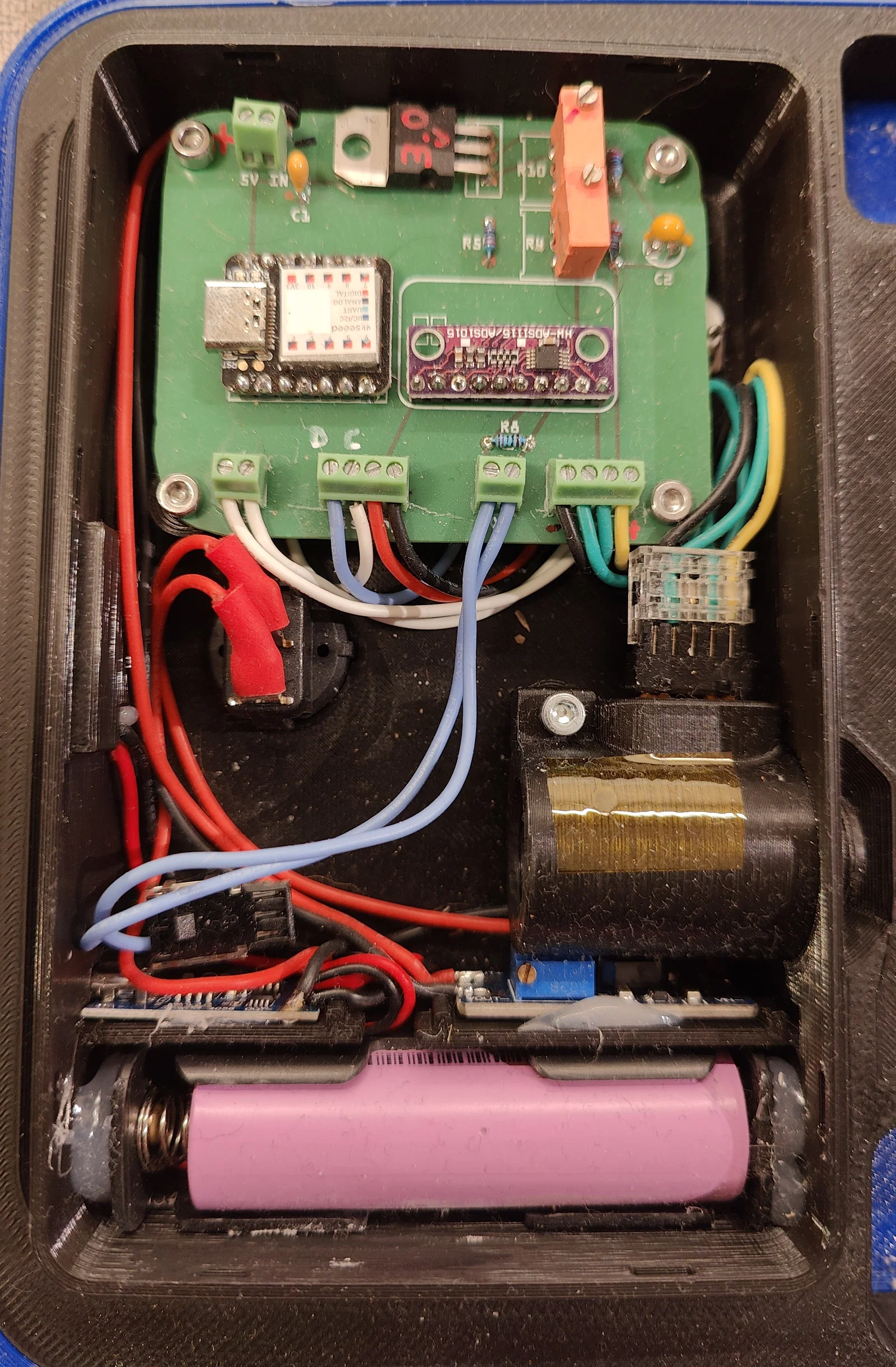

Danh sách linh kiện: TMX_Analyser_StripBoard_R03_for PCB.fzz
| Nhãn | Loại linh kiện | Link AliExpress |
|---|---|---|
| He Sensor | MD62 | Link |

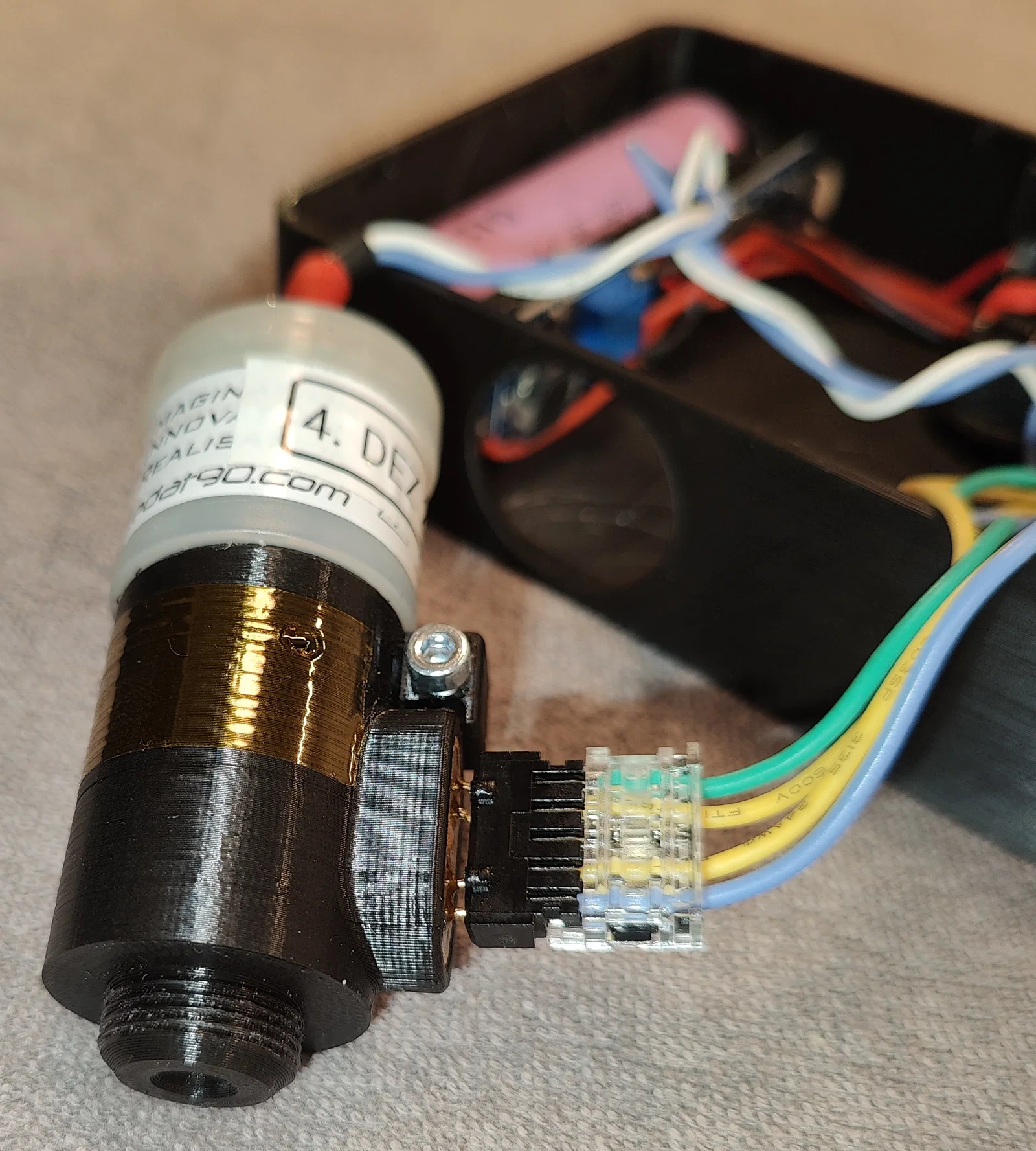

| O2 Sensor | Original CITY AO2 | Link |
| U1 | Voltage Regulator – Variable LM316 | Link |
| Seeduino | seeeduino-xiao | Link |
| ADS1115 | 16Bit I2C ADC | Link |
| Display | 1.3’’ OLED 128x64 | Link |
| Battery Capacity Indicator | 1S 3.7V li-ion 4.2V | Link |

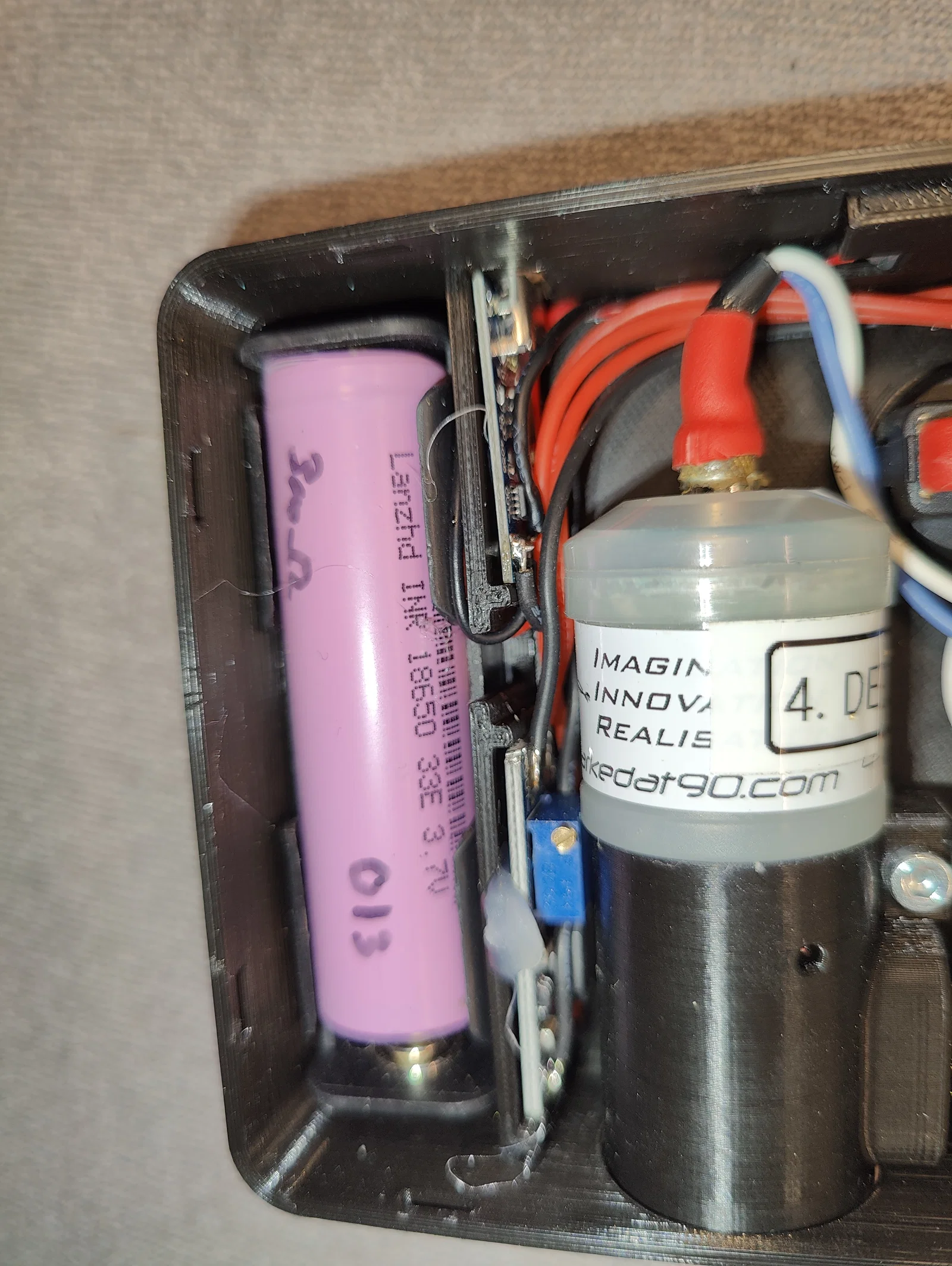

| Battery Storage Box | 1x 18650 Battery holder | Link |

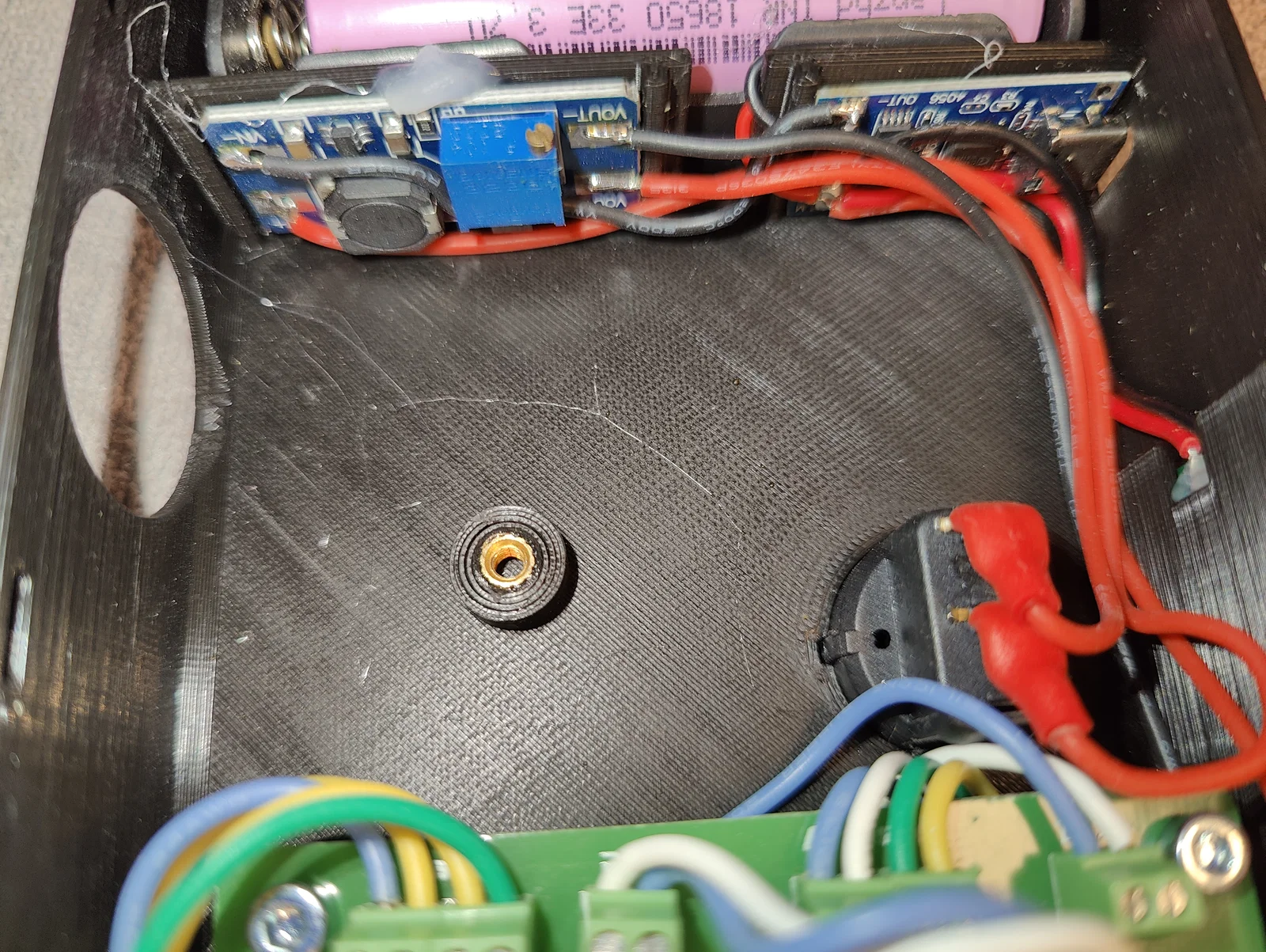

| Battery charging board | USB-C LiPo Charging board | Link |
| ON / OFF Switch | 2 pin ON/ OFF | Link |
| DC-DC Step Up converter | MT3608 (3.7V LiPo to 5VDC) | Link |
| Terminals | 3x 2P & 2x 3P | Link |
| Calib button | 12mm, no LED, (220V) | Link |
| R10 & R4 1kOhm | TRIMPOT 1kOhm | Link |
| Pneumatic Hose 8x5mm | Ống khí nén | Link |

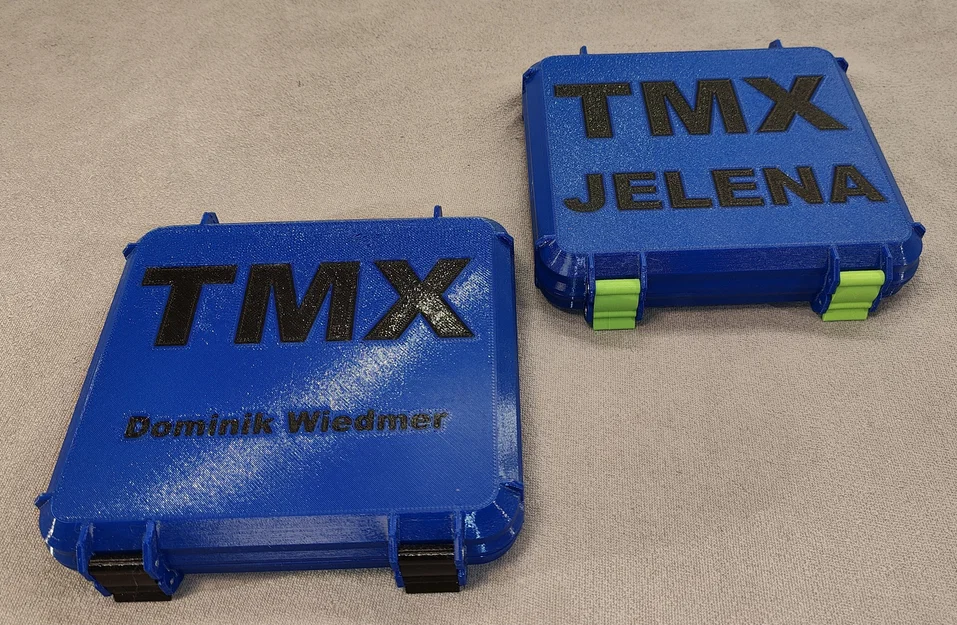

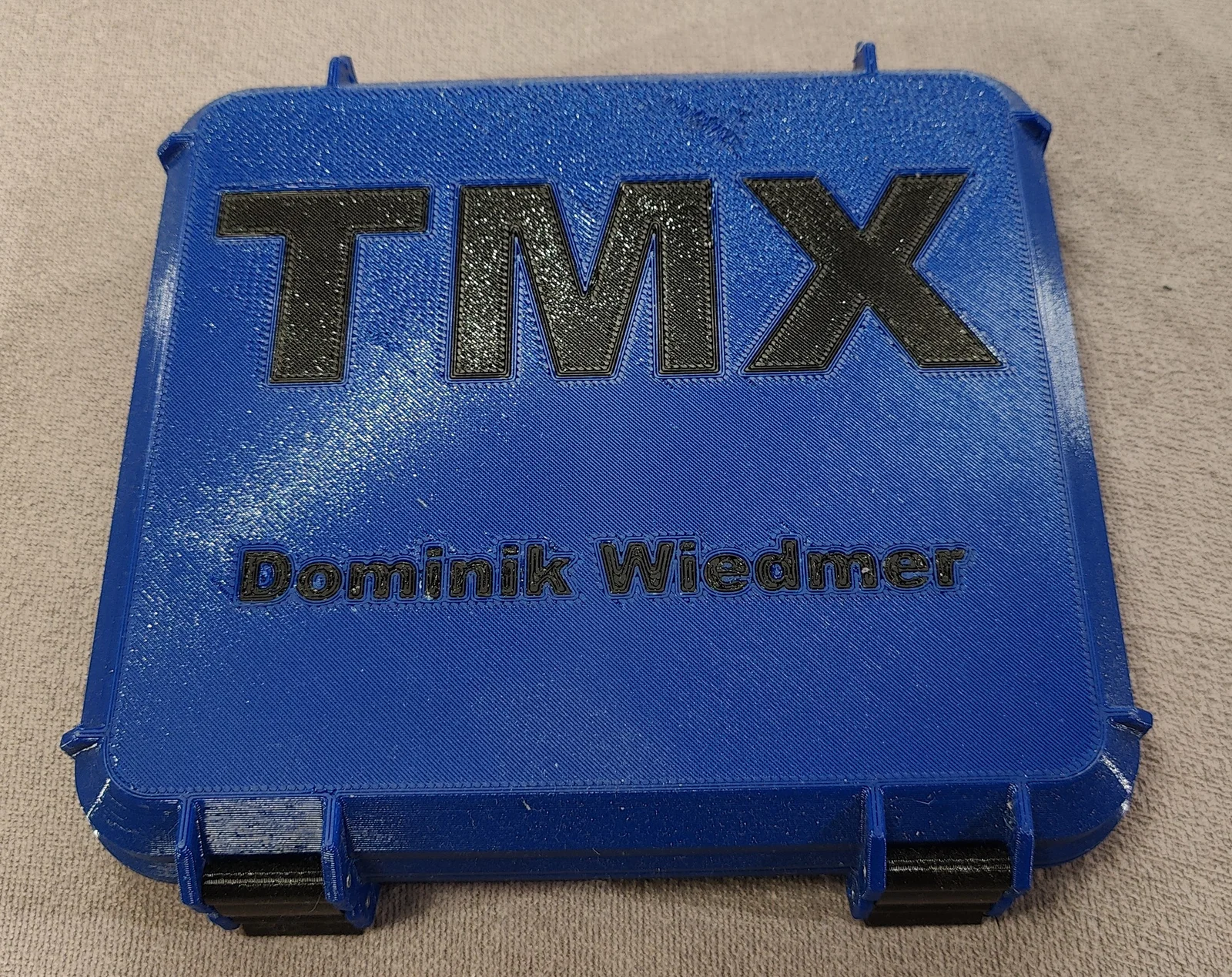

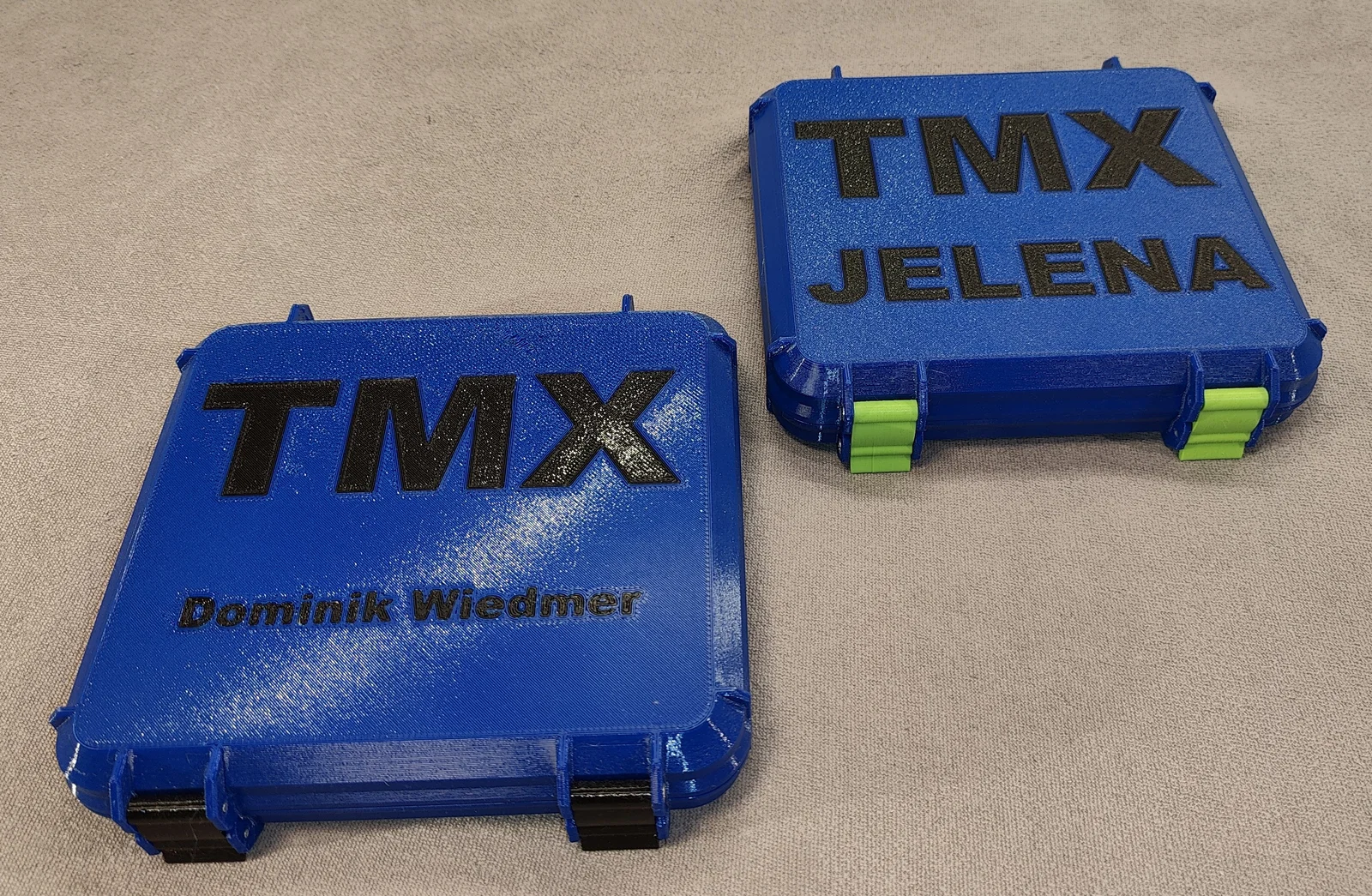

Vỏ hộp (Housing):

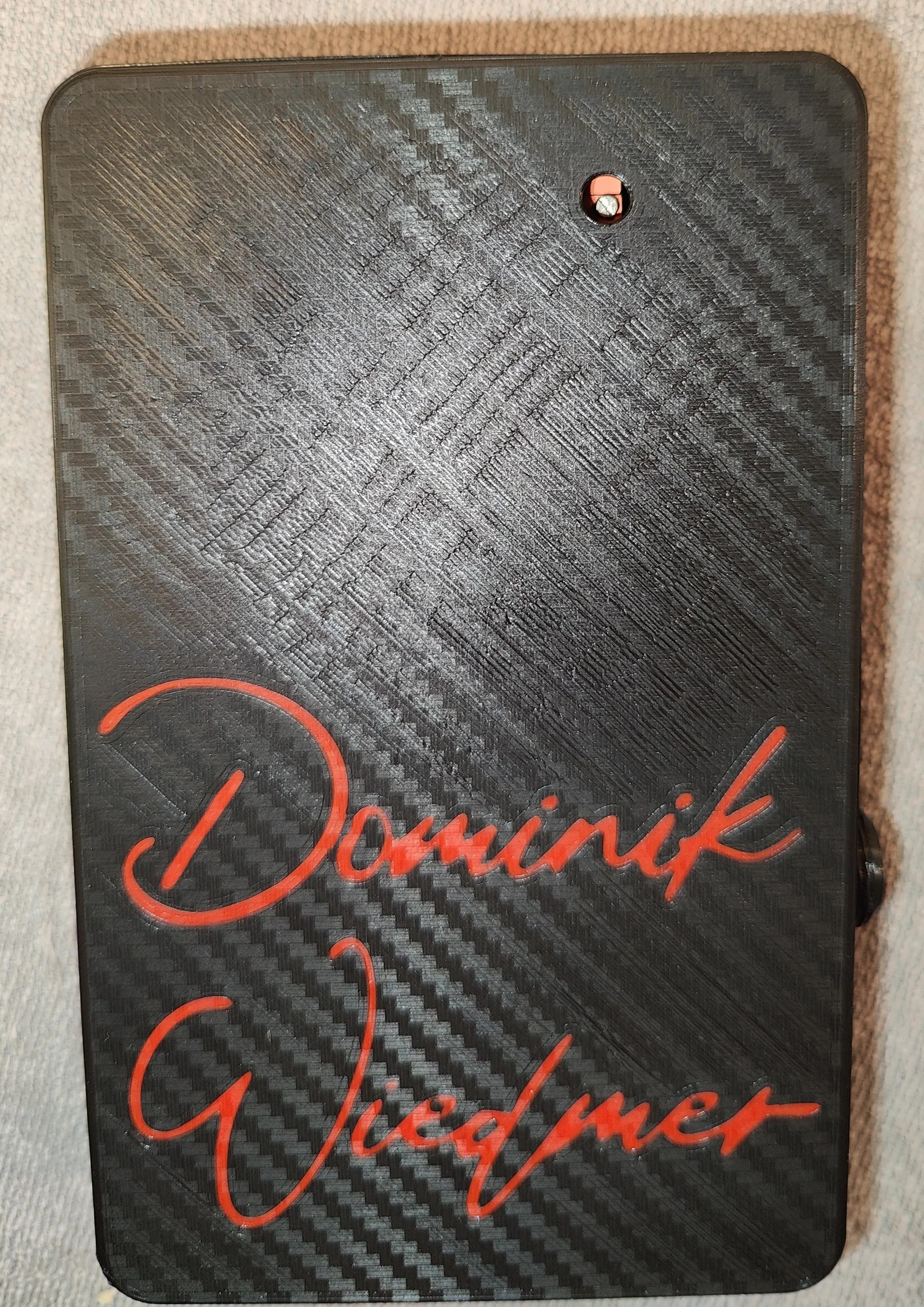

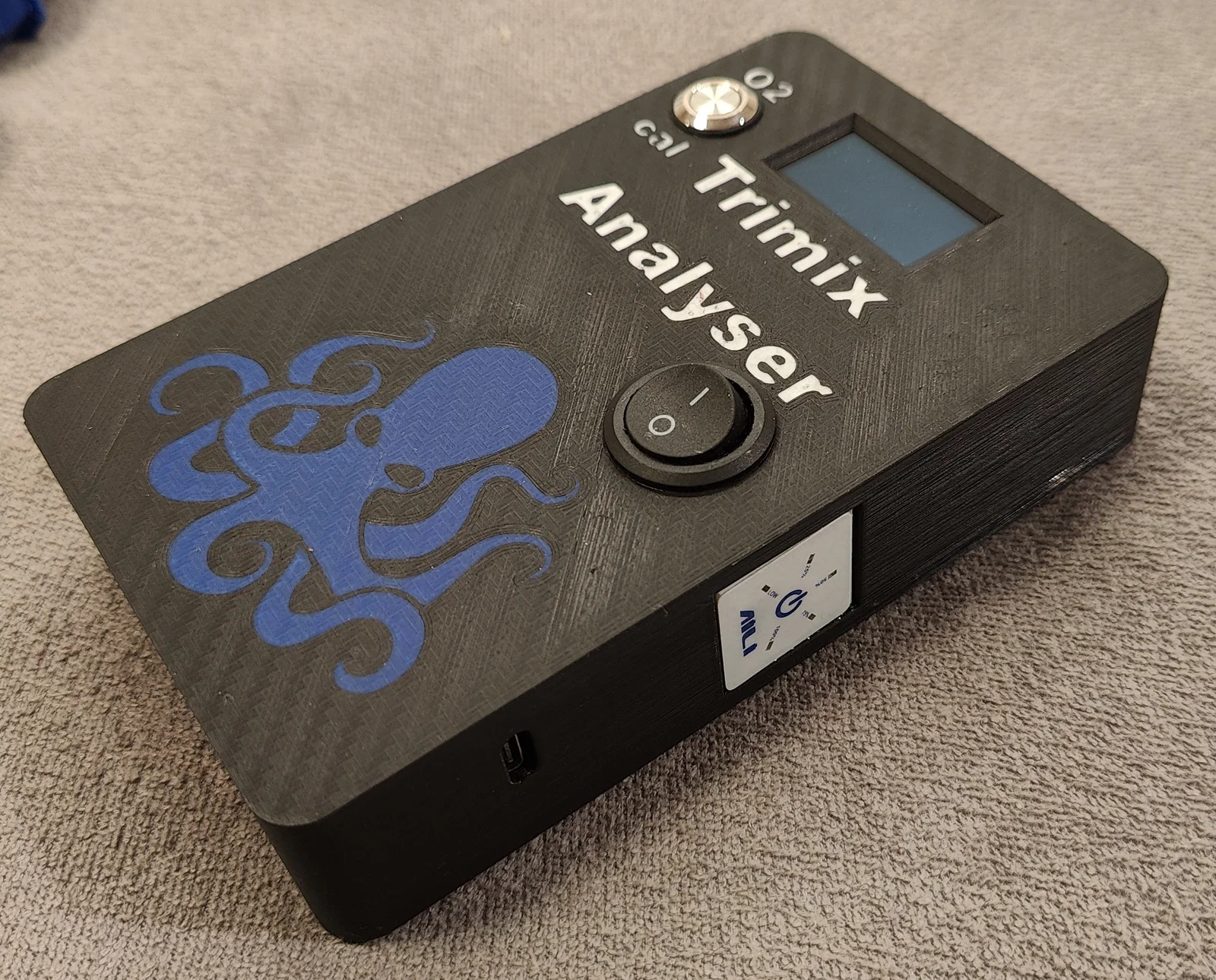

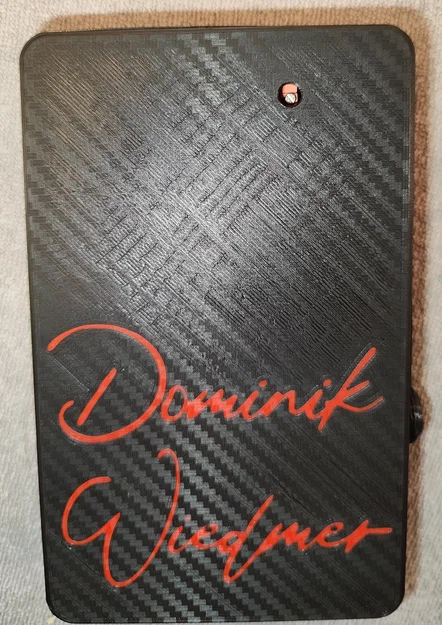

- Vỏ chính, nắp lưng, ống cảm biến TMX
Các linh kiện bổ sung để lấy mẫu khí:

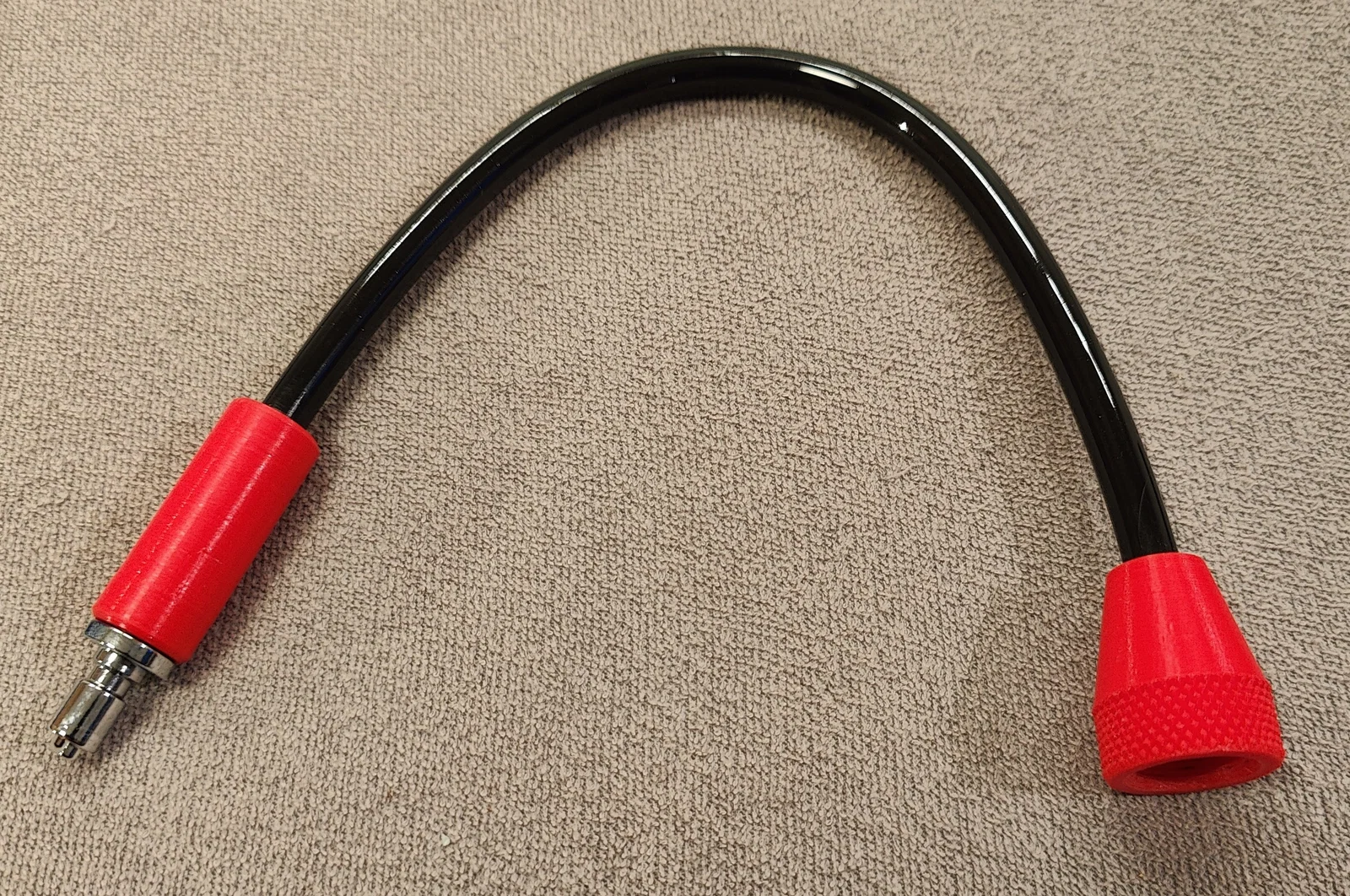

- Inflator Adapter_05 (Lưu ý: đây là phần khó làm vì lỗ thoát khí phải rất nhỏ để kiểm soát lưu lượng khoảng 0.5 - 1 L/phút. Bạn có thể cần điều chỉnh kích thước trong file Fusion tùy theo máy in của mình).

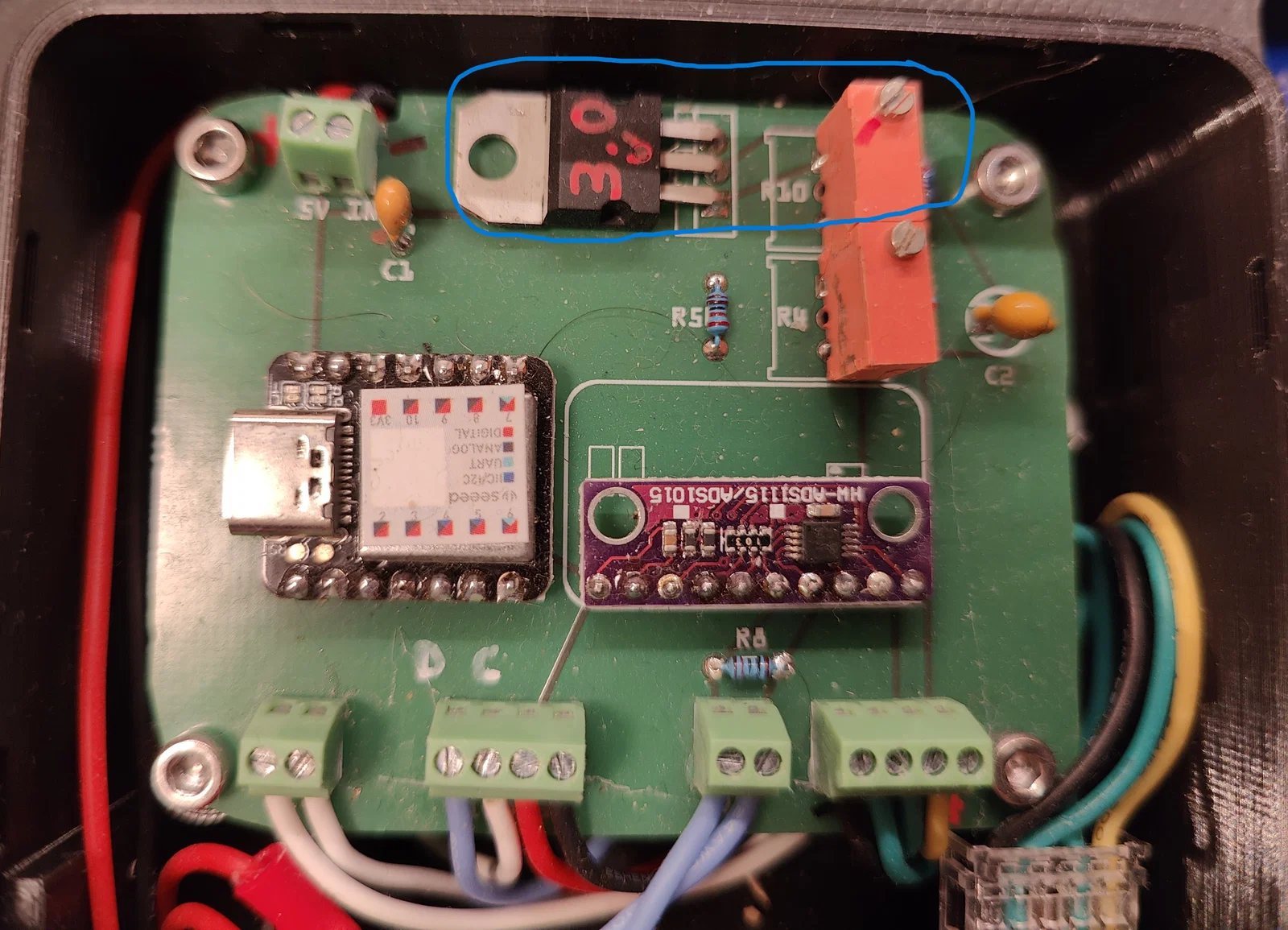

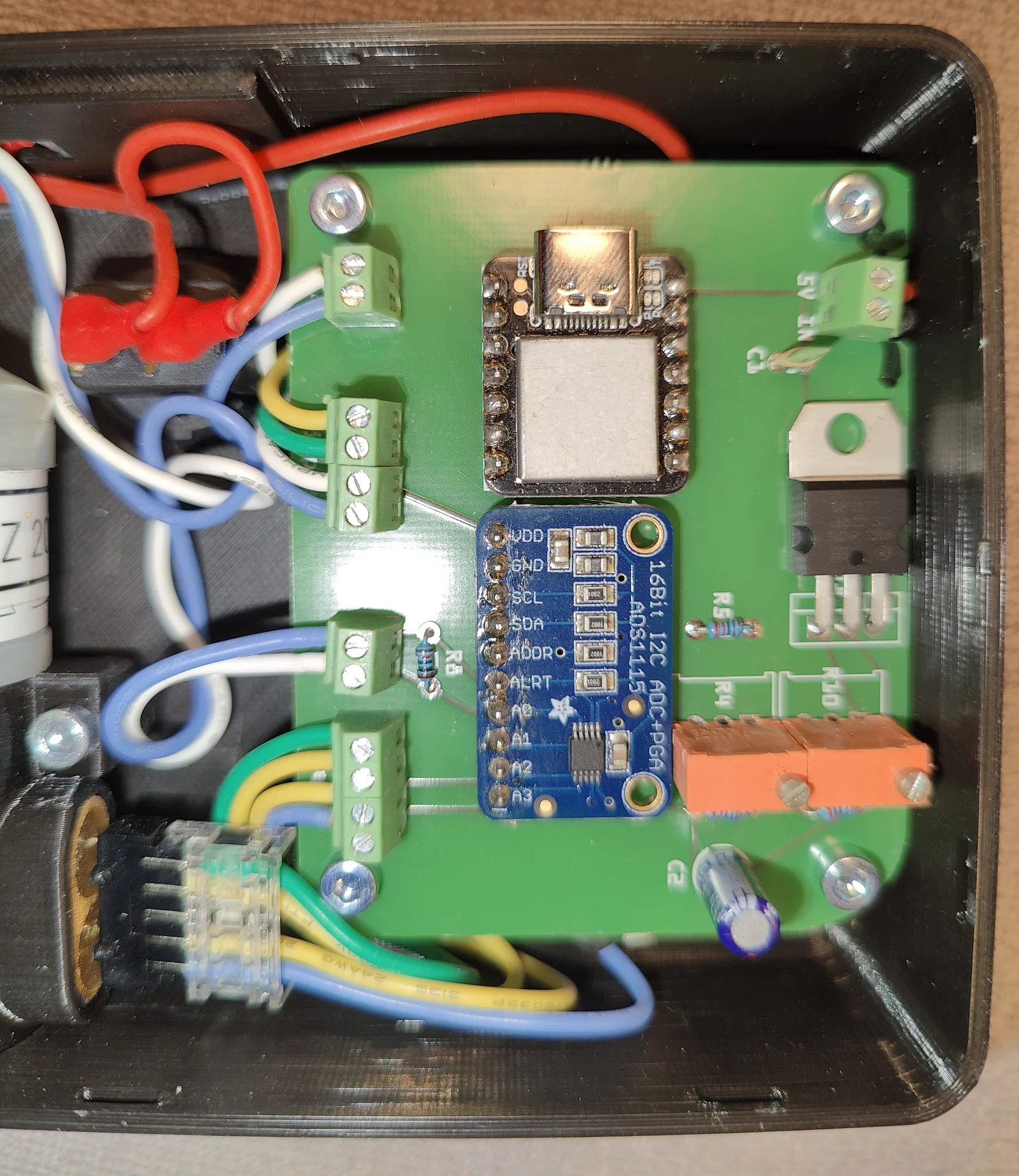

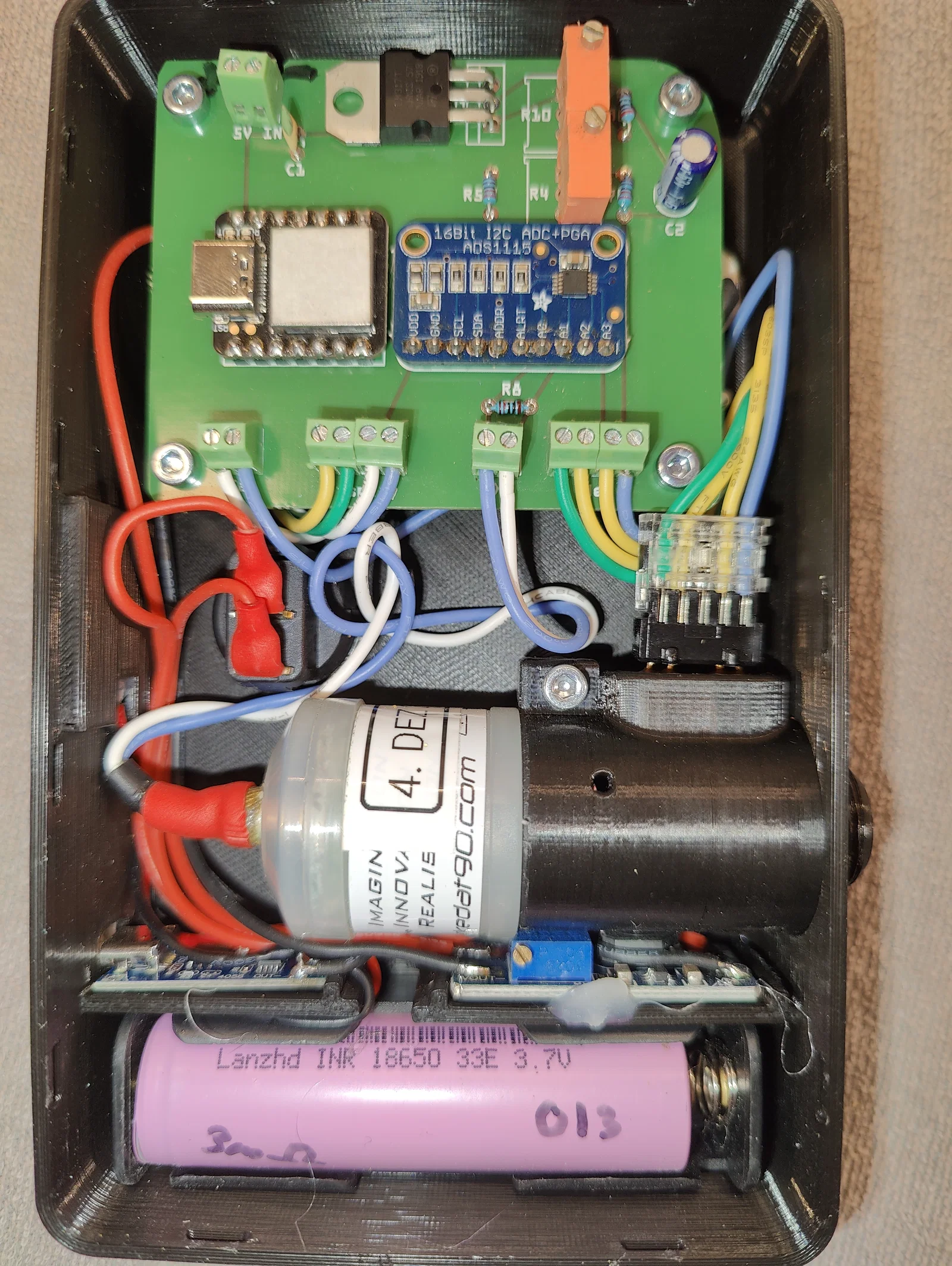

Bảng mạch được thiết kế bằng Fritzing.
Ý tưởng và mã Arduino chủ yếu dựa trên hai dự án này (đã được điều chỉnh theo các linh kiện và sở thích của mình): https://github.com/captainigloo/Trimix-analyzer https://www.godive-brandenburg.de/downloadse2467a8c
