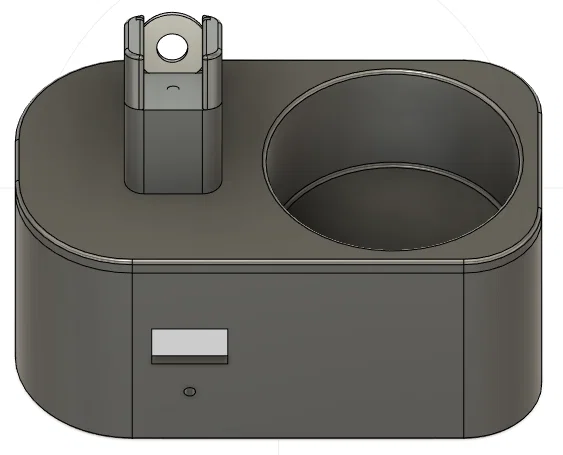

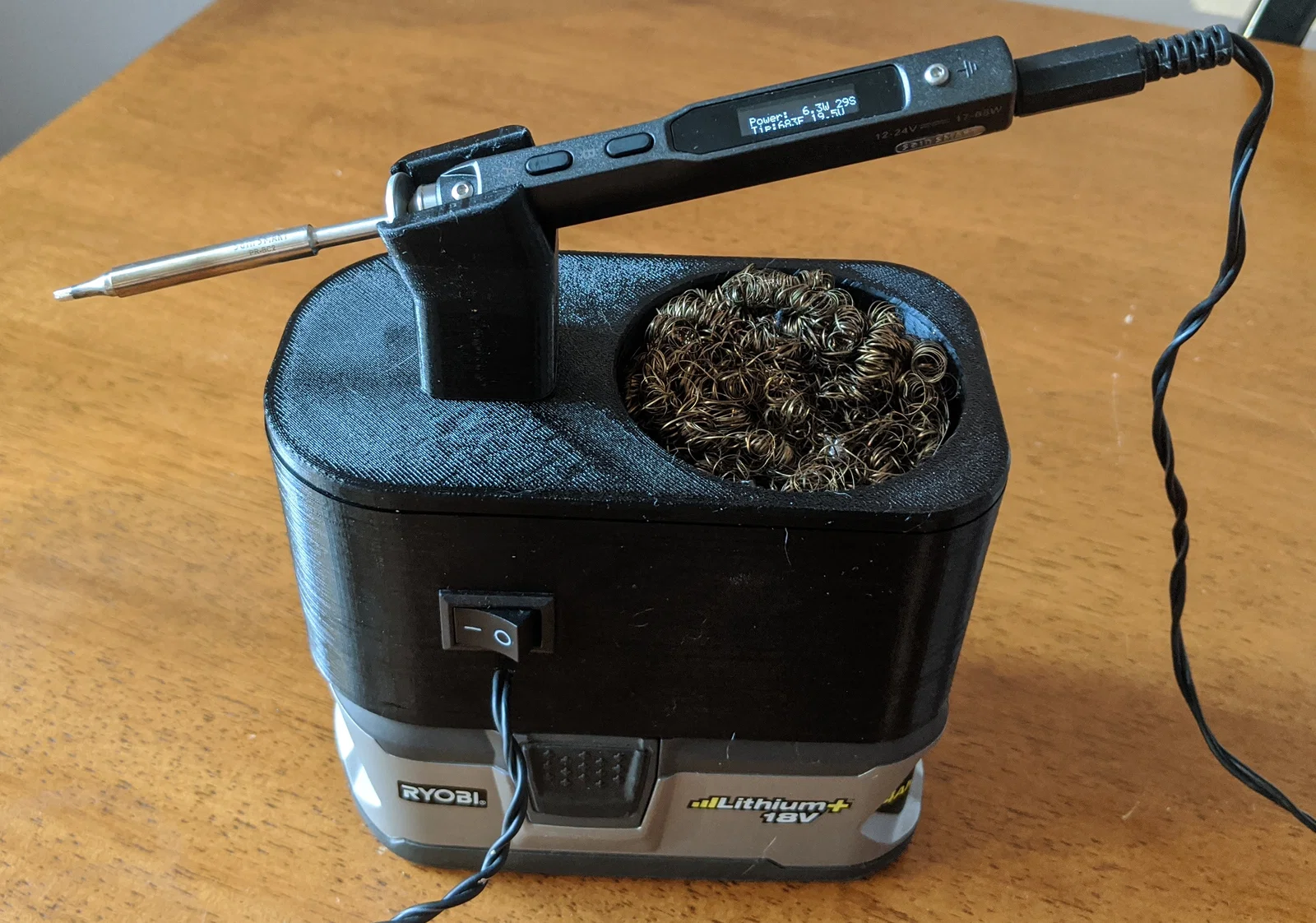

Trạm hàn Ryobi ONE+ TS100

Trạm hàn TS100 được thiết kế để sử dụng với các bộ pin Ryobi ONE+ 18V.

Các linh kiện cần thiết:

• Công tắc bật/tắt (mình dùng mã KCD1-101)

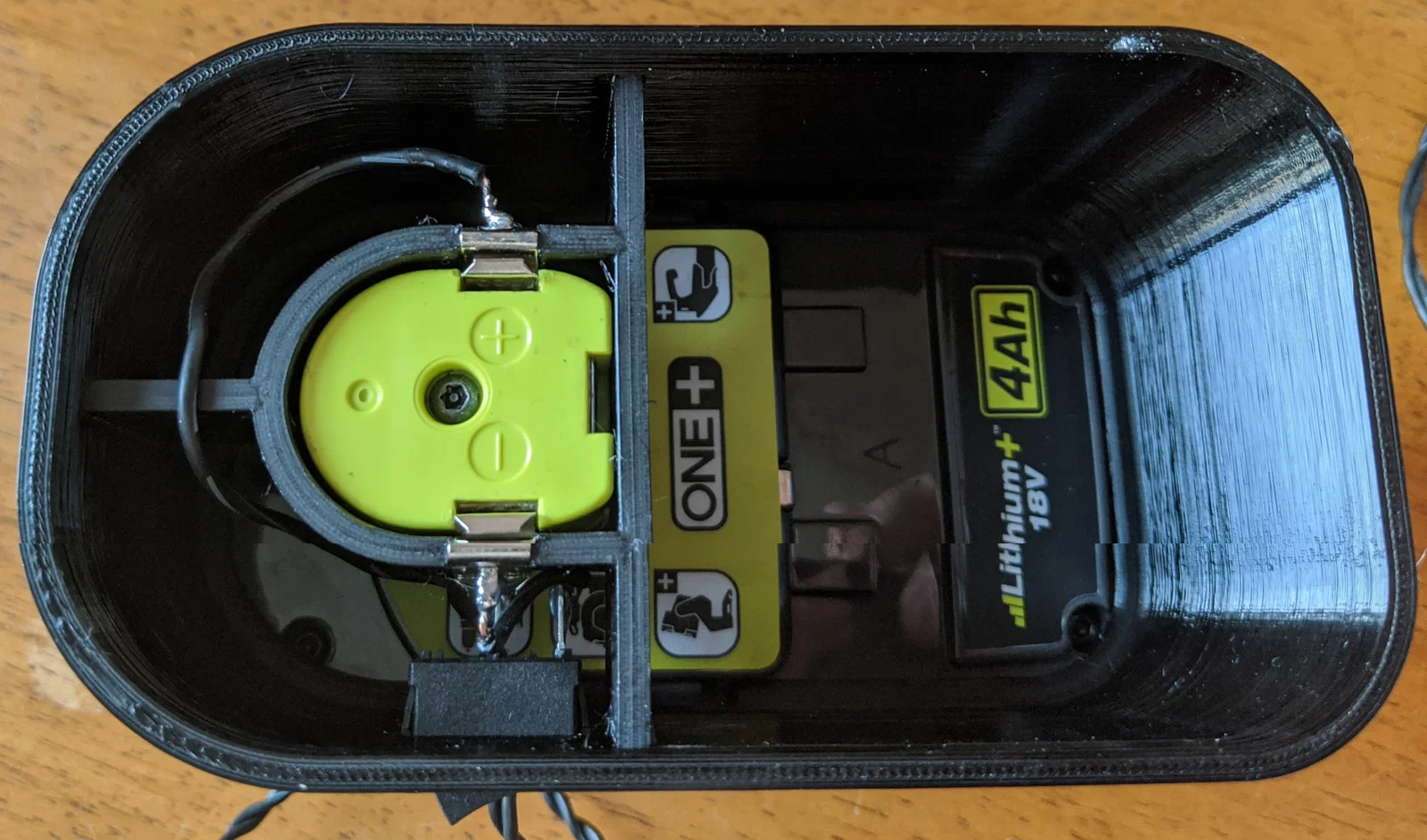

• 2 tiếp điểm pin Keystone 209
• Giắc cắm nguồn DC 5.5x2.5mm để kết nối với TS100
• Dây điện lõi đôi để nối với mỏ hàn
• Bùi nhùi đồng vệ sinh mũi hàn hoặc miếng cọ nồi bằng đồng không tráng phủ
• Ốc/bu lông nhỏ để cố định giá đỡ mỏ hàn vào phần nắp
• Vòng đệm phù hợp với giá đỡ
• Keo dán/epoxy để dán nắp và đế lại với nhau

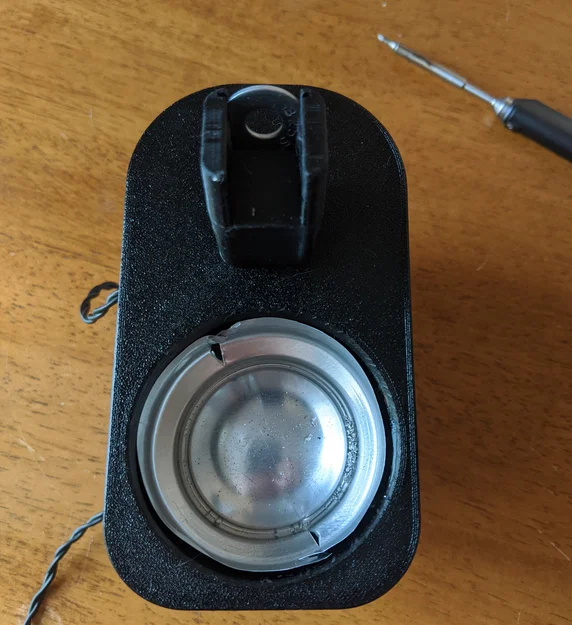

• Tùy chọn: Lon nước ngọt rỗng để làm lớp lót cho hố vệ sinh mũi hàn

Hướng dẫn in:

Đế (Base):

• In úp mặt pin xuống
• Cần dùng support cho trụ pin và lỗ công tắc nguồn

Nắp (Top):

• In úp mặt trên xuống
• Cần dùng support cho lỗ vệ sinh mũi hàn

Giá đỡ (Holder):

• Không cần support
• In ở tư thế đứng

Nguồn gốc: https://www.thingiverse.com/thing:4303879
