Vỏ Case cho Orange Pi 5 Plus v3
Mẫu vỏ OP5+ được thiết kế dành riêng cho bộ IRL Backpack của mình, đây là phiên bản cập nhật từ model cũ để hỗ trợ việc đi dây cáp gọn gàng hơn. Thiết kế tối ưu cho việc in ấn, hỗ trợ cổng cắm thẻ nhớ và Ethernet tiện lợi.
Mô tả
Có khá nhiều file, bạn vui lòng chọn file phù hợp với nhu cầu sử dụng của mình nhé. Trong PrusaSlicer, hãy chuột phải rồi chọn Split để tách phần nắp và thân vỏ.

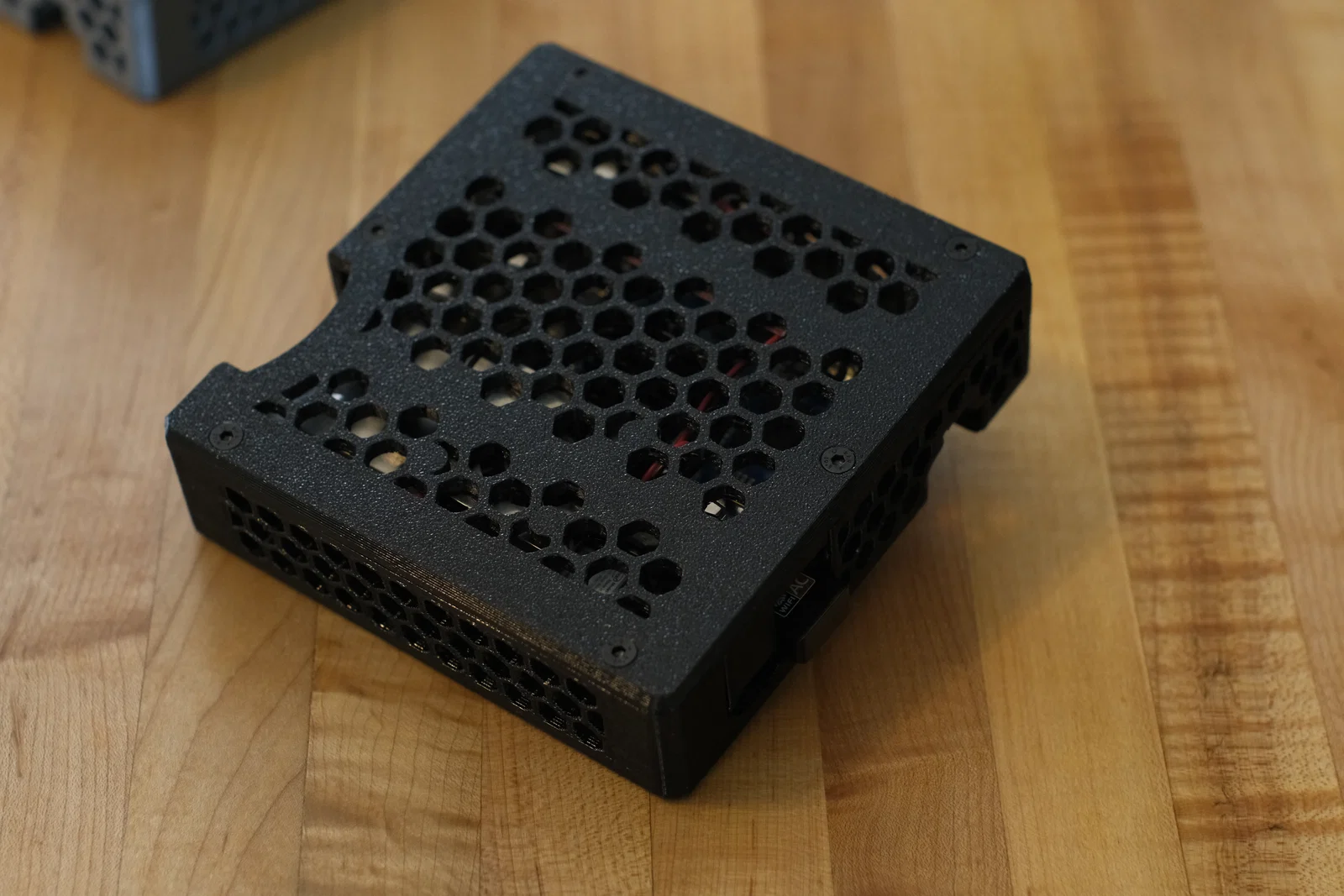

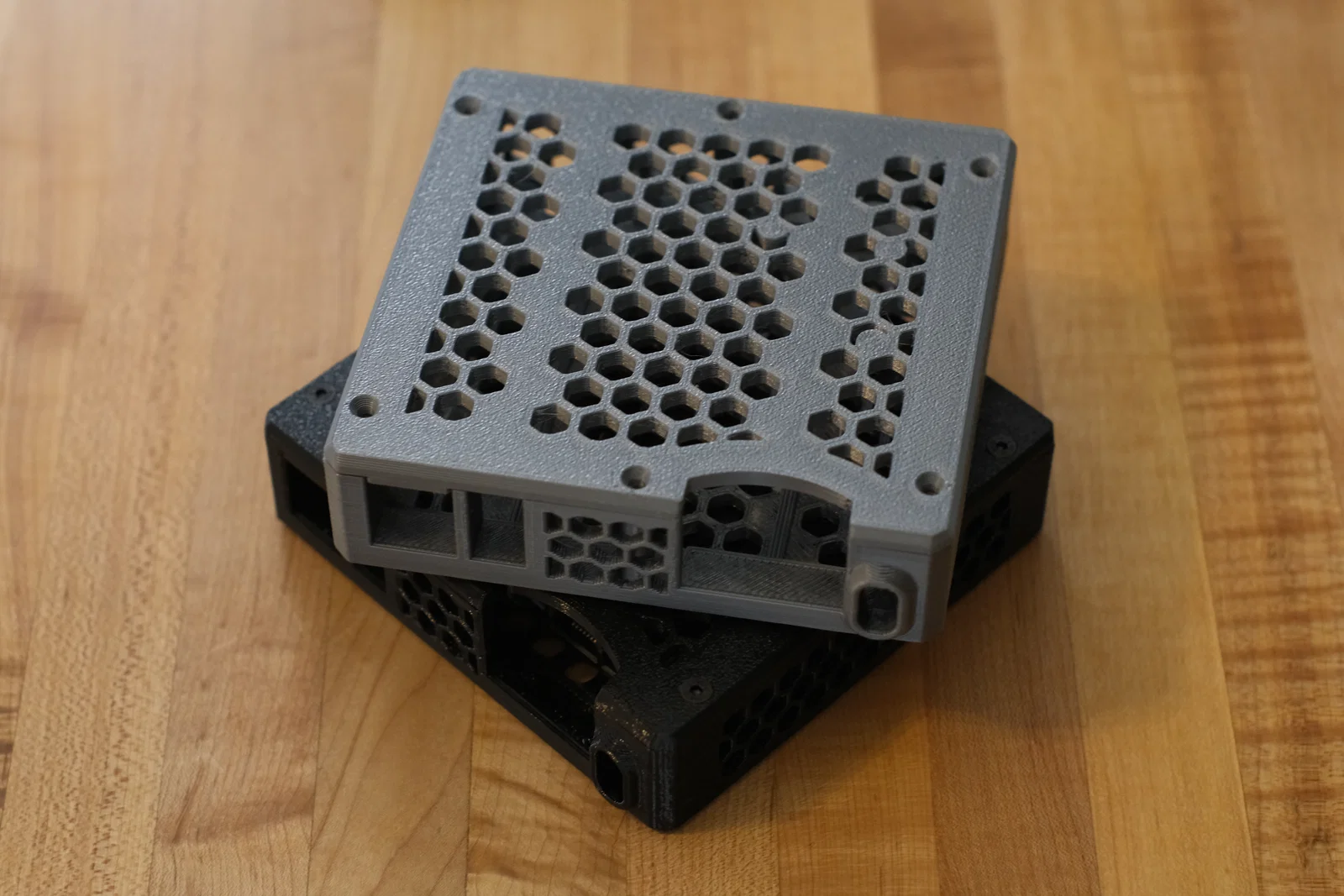

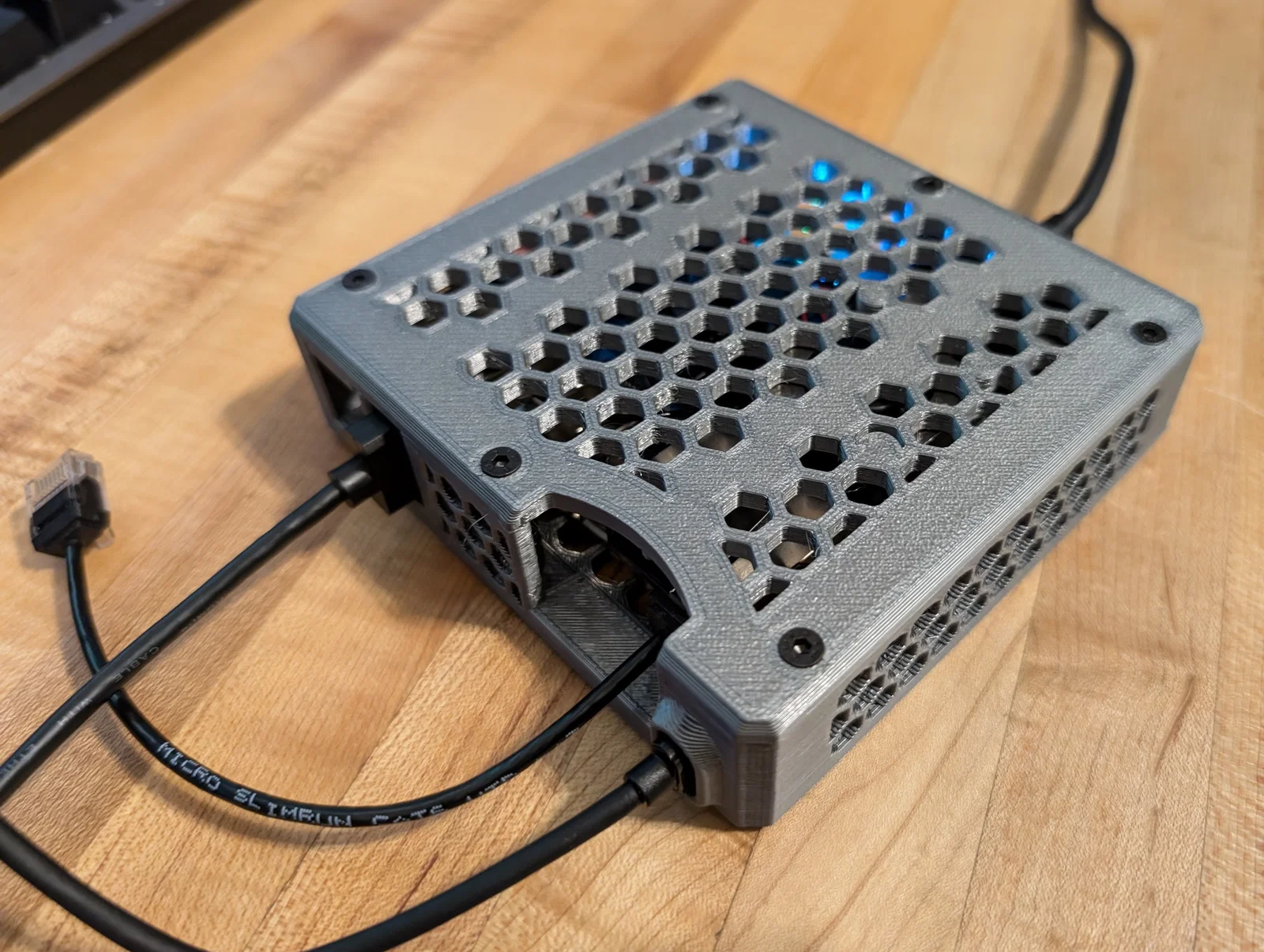

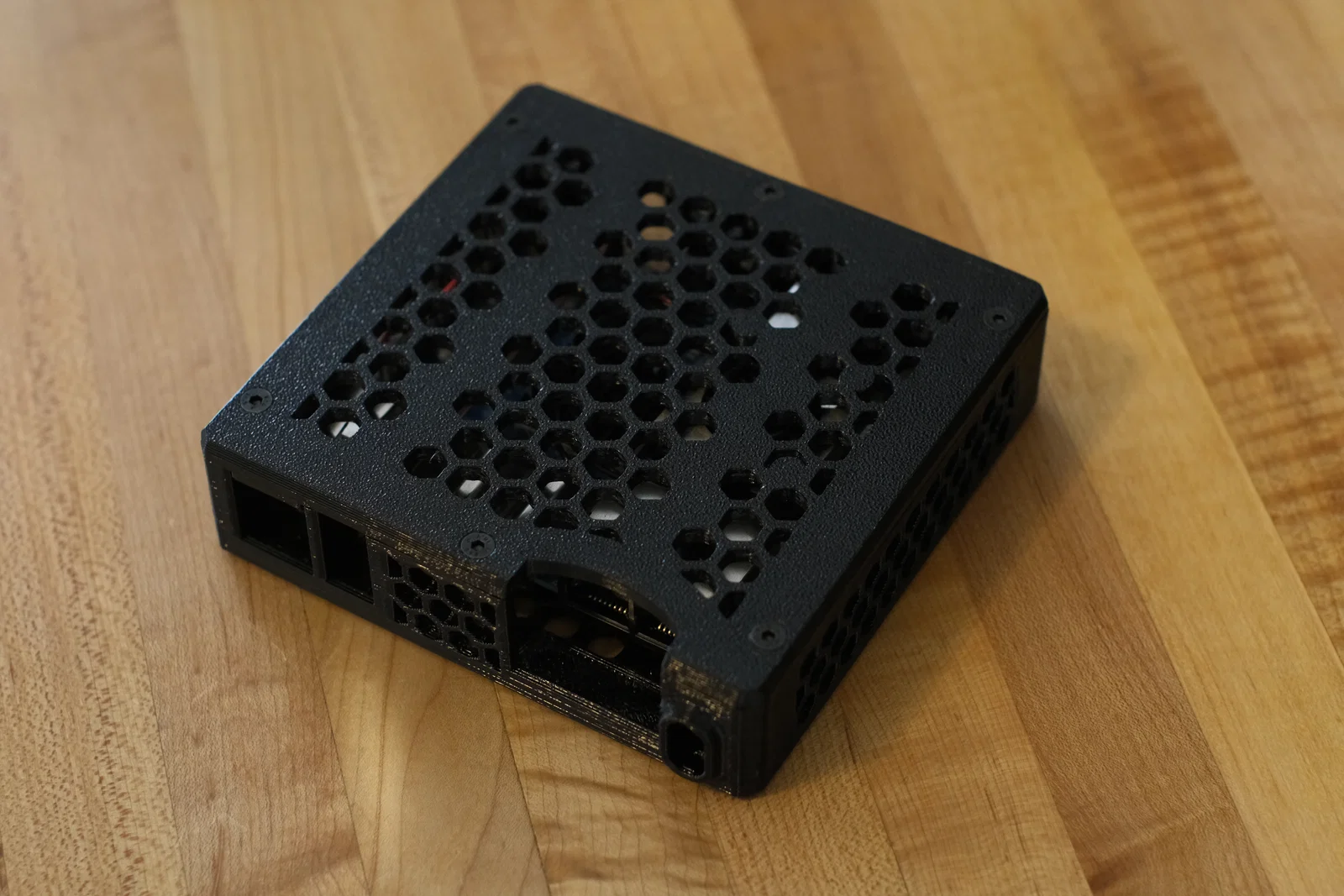

Đây là phiên bản nâng cấp từ mẫu vỏ Orange Pi trước đây của mình, phần thân được thiết kế mở rộng ra hai bên để ôm sát và hỗ trợ tốt hơn cho các loại cáp cắm vào thiết bị. Mình cũng đã khoét thêm không gian để bạn dễ dàng thao tác với thẻ nhớ SD và cổng Ethernet. Các vách tường bên ngoài cũng được làm dày hơn và tối ưu hóa để giảm thiểu việc phải in bridge.
Được in bằng nhựa PETG với đầu phun .6mm.
Bo mạch được lắp theo dạng press-fit (ấn khít), vỏ được cố định bằng 5 hoặc 6 vít M3 đầu bằng. Ngoài ra còn có tùy chọn lắp thêm quạt 5v 3007 cũng theo dạng press-fit luôn. Tùy vào độ chính xác của máy in mà bạn có thể cần phải gọt dũa lại mô hình một chút sau khi in xong.
