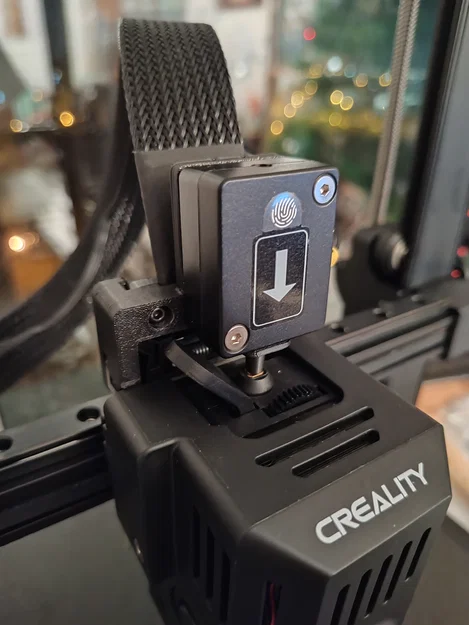

Ngàm Gắn Cảm Biến Sợi Nhựa Cho Đầu In Ender 3 V3 KE/SE

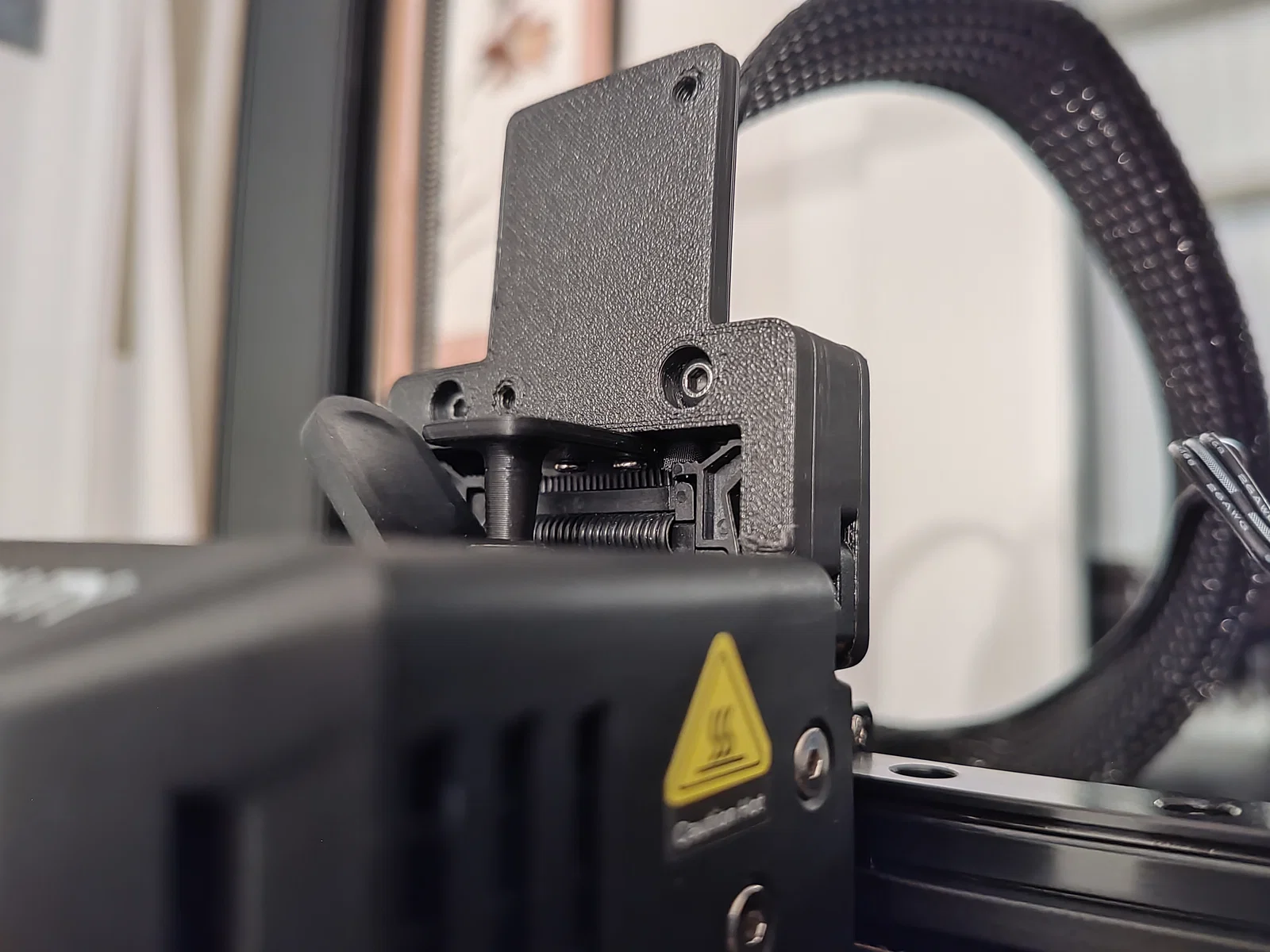

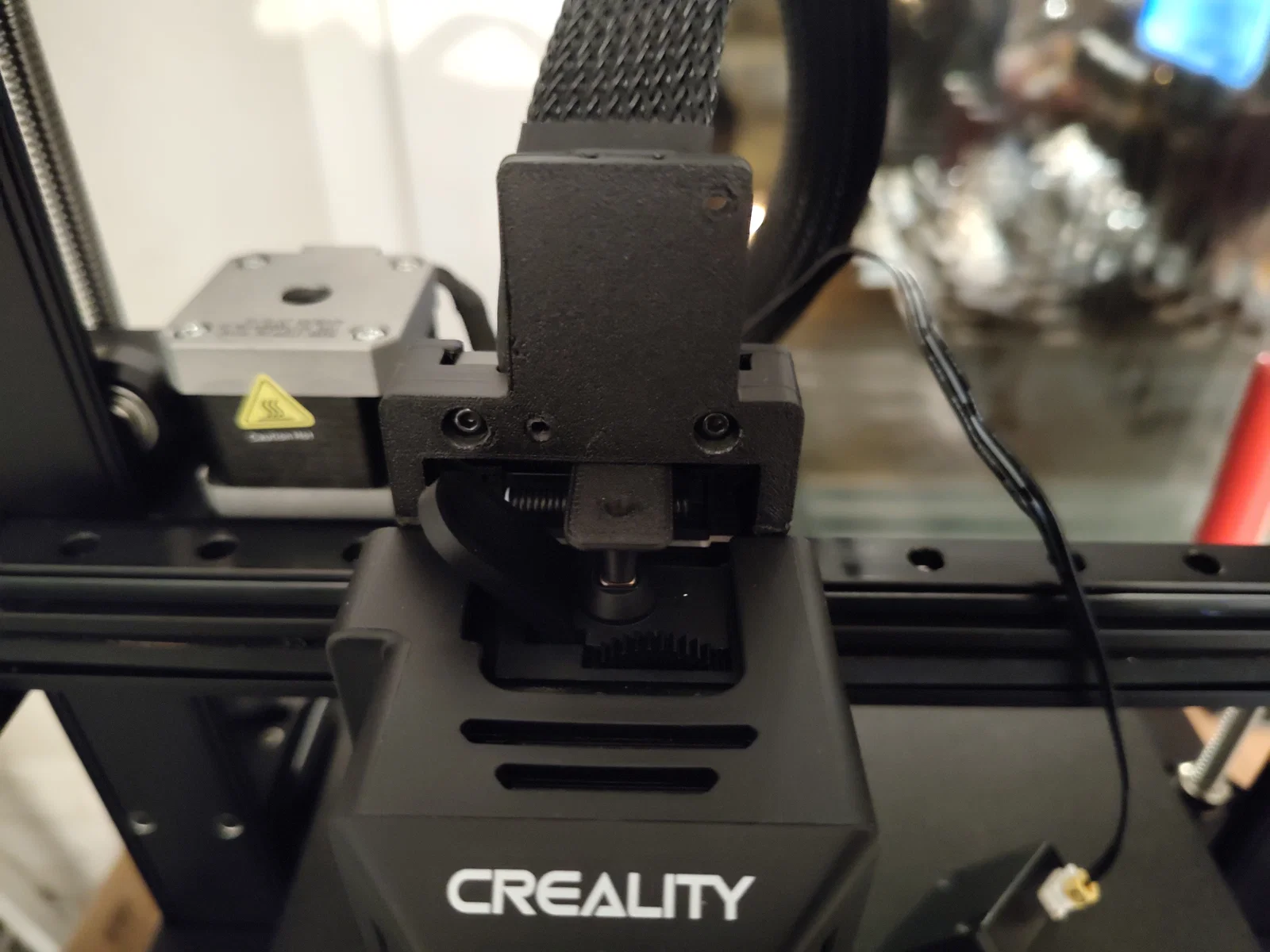

Ngàm không có "cánh tay"

Tương tự như các loại ngàm hiện có, phiên bản này bổ sung thêm 2 lỗ bắt vít ⌀2mm ở lối vào và lối ra của sợi nhựa (dẫn hướng sợi nhựa vào máy đùn). Thiết kế cho phép tận dụng lại hoàn toàn các ốc vít zin.

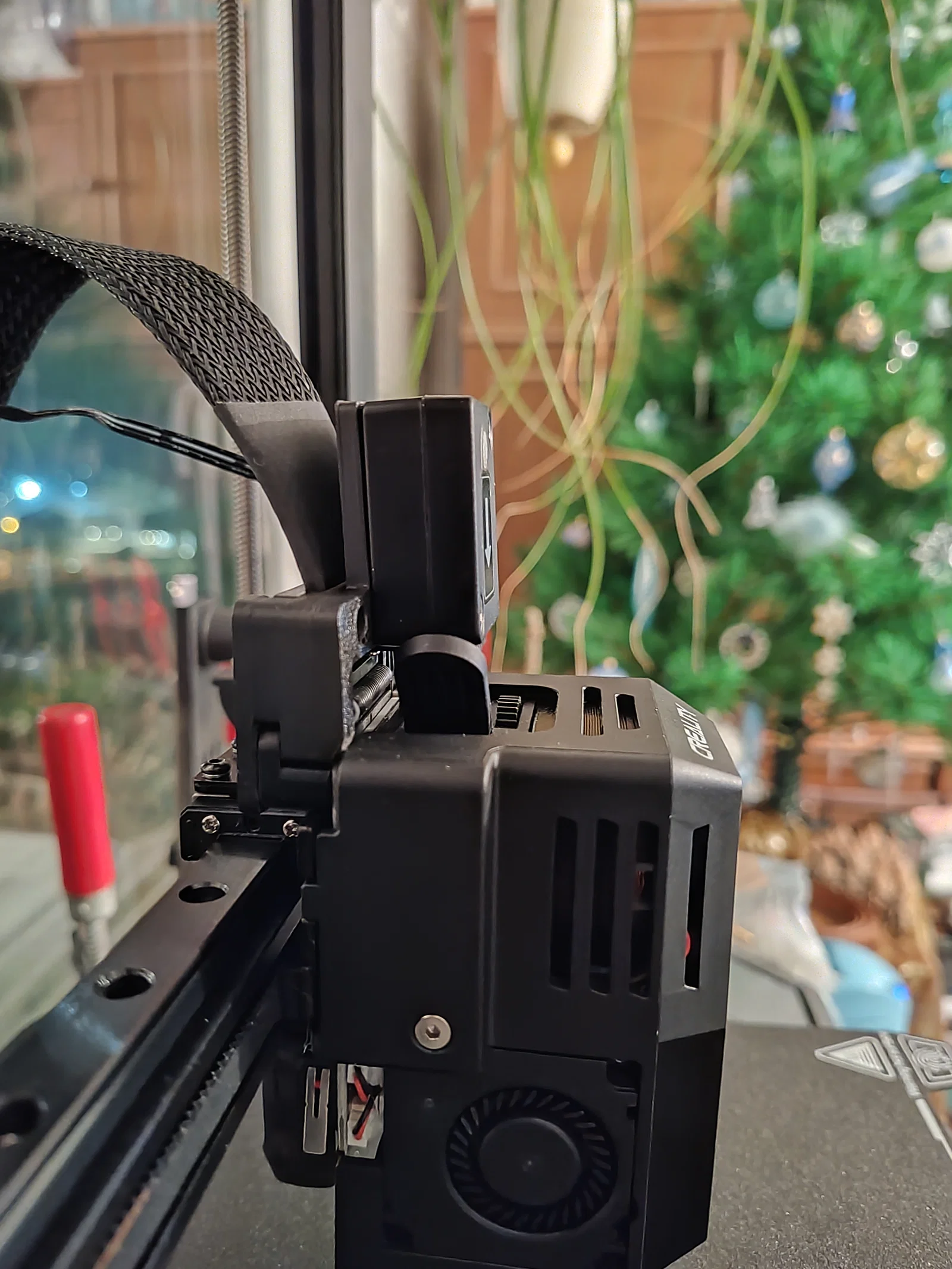

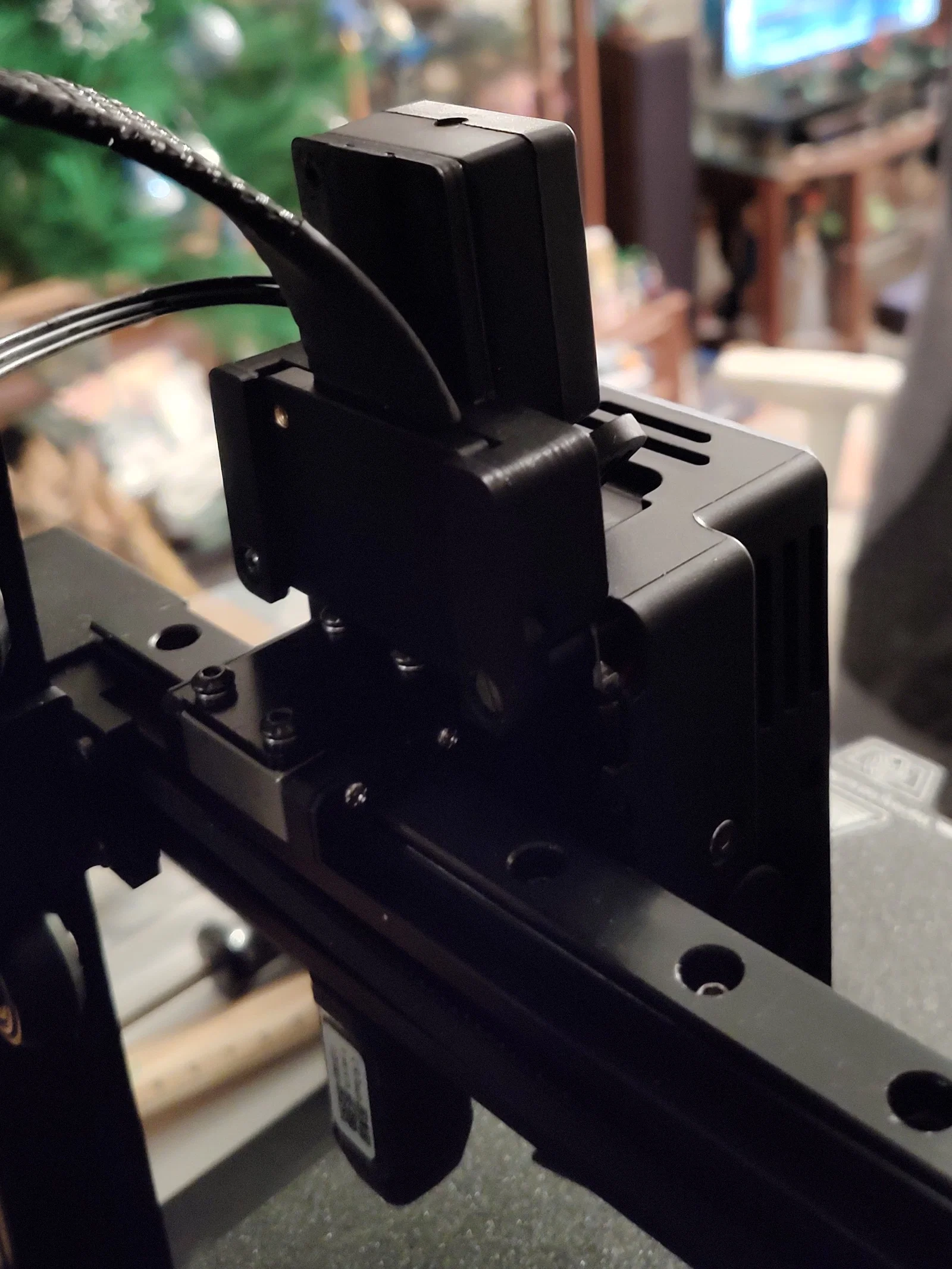

Ngàm có "cánh tay"

Mình thiết kế phiên bản này với hy vọng các "cánh tay" nối vào ốc vít phía sau sẽ giúp cấu trúc cứng cáp hơn, tăng độ bền khi máy in chuyển động qua lại... Tuy nhiên, thực tế là chúng làm cho việc lắp ráp khó khăn hơn và khiến việc in ấn trở nên phức tạp (bắt buộc phải có support).

Mẫu này có lẽ hữu ích nhất nếu bạn cần đo đạc khoảng cách và kích thước (khỏi cần tháo máy ra đo).

Thiết kế cho phép tận dụng lại hoàn toàn các ốc vít zin.

Dẫn hướng sợi nhựa (vào máy đùn)

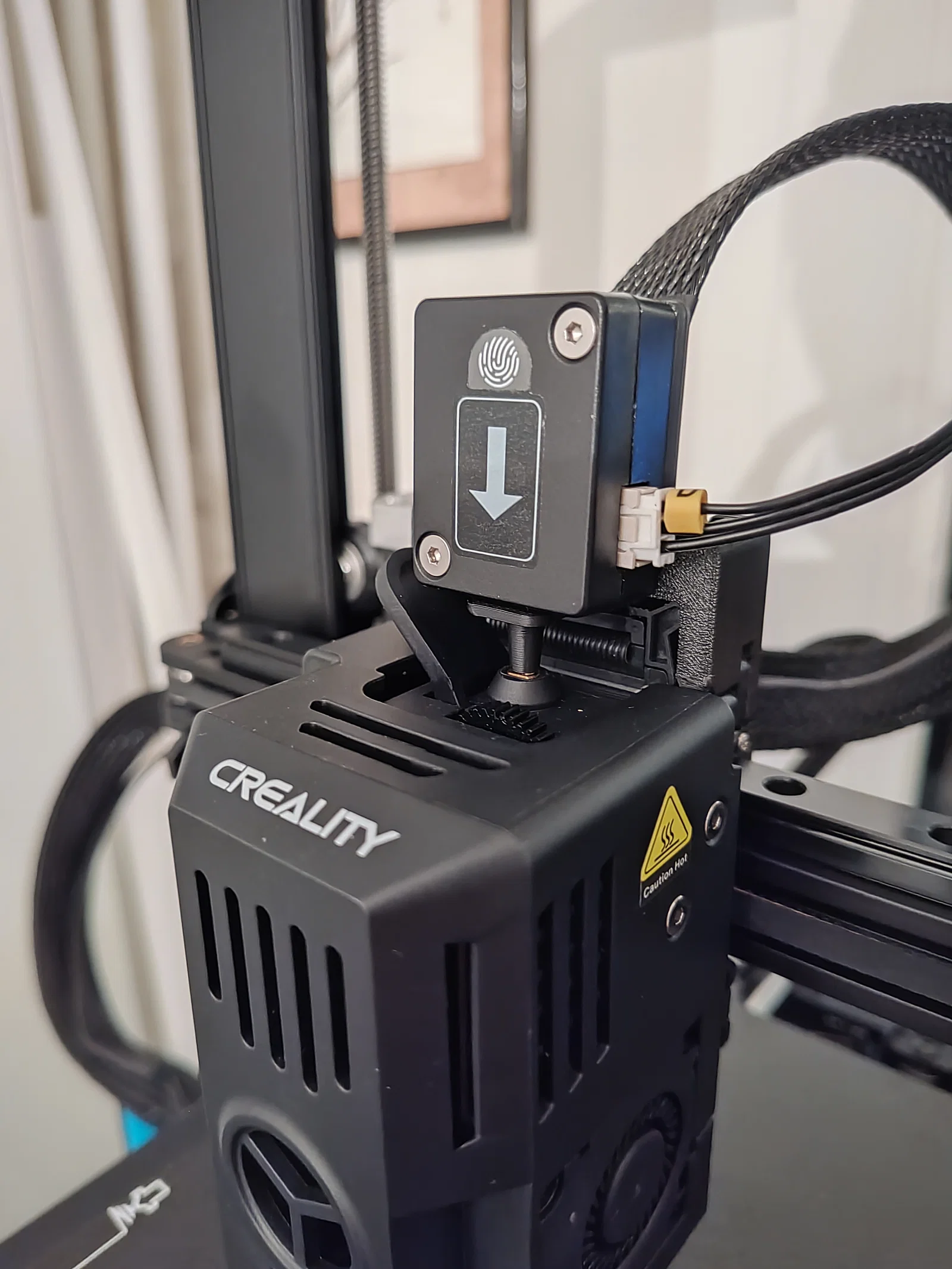

Bộ phận dẫn hướng được thiết kế sao cho lối ra của cảm biến nằm ngay phía trên lối vào của máy đùn, giúp sợi nhựa không bị uốn cong hay kẹt trước khi đi vào máy đùn.

Link tài liệu Onshape

Lắp đặt

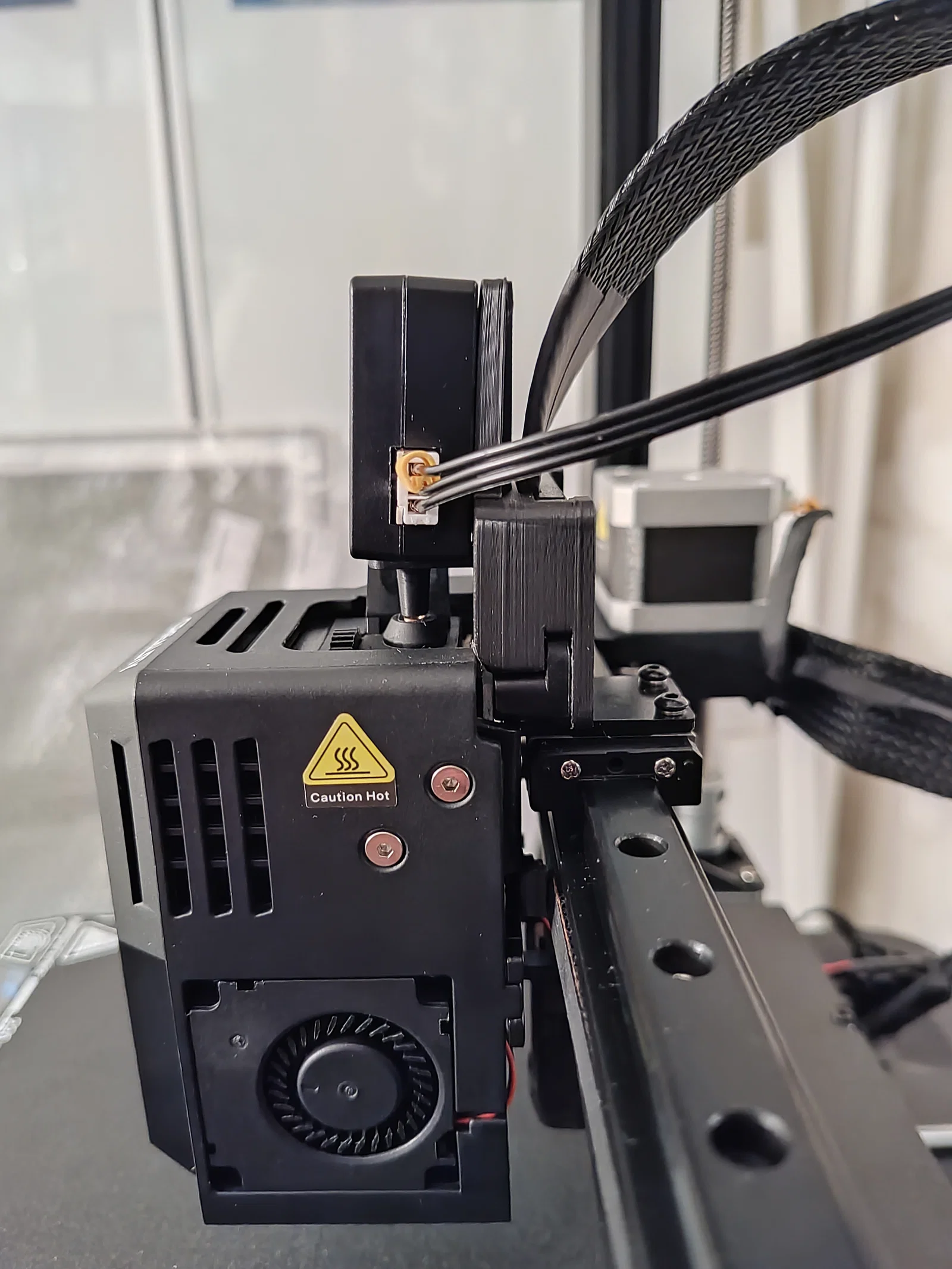

Có rất nhiều hướng dẫn lắp đặt trên mạng giải thích chi tiết hơn mình, mình chỉ khuyên bạn nên chuyển dây cáp từ phía trên đi dọc theo cáp đầu in, nhìn sẽ gọn gàng hơn nhiều.

Ngoài ra, nếu thấy cảm biến bị nghiêng về phía sau thì đó là do bản in của mình bị lỗi, bị bong một phần ở giữa chừng lúc in thôi (phải căn chỉnh lại máy in của mình rồi…)

Mình từng định làm thêm bộ nối ống PTFE 4 đầu ở trên đỉnh cho dự án 3D Chameleon sắp tới, nhưng chưa hoàn thiện vì dự định tự làm một cảm biến sợi nhựa nhỏ gọn hơn, chỉ cao tầm 1cm thôi.
