Khung gắn UniFi PoE Injector lên tủ Rack
Thiết kế dạng module giúp lắp đặt các bộ PoE injector UniFi U-POE-AF gọn gàng trong tủ rack 19 inch. Bạn có thể tùy chọn lắp từ 1 đến 3 thiết bị với các miếng che linh hoạt, đảm bảo thẩm mỹ và chắc chắn cho hệ thống mạng của bạn.
Mô tả

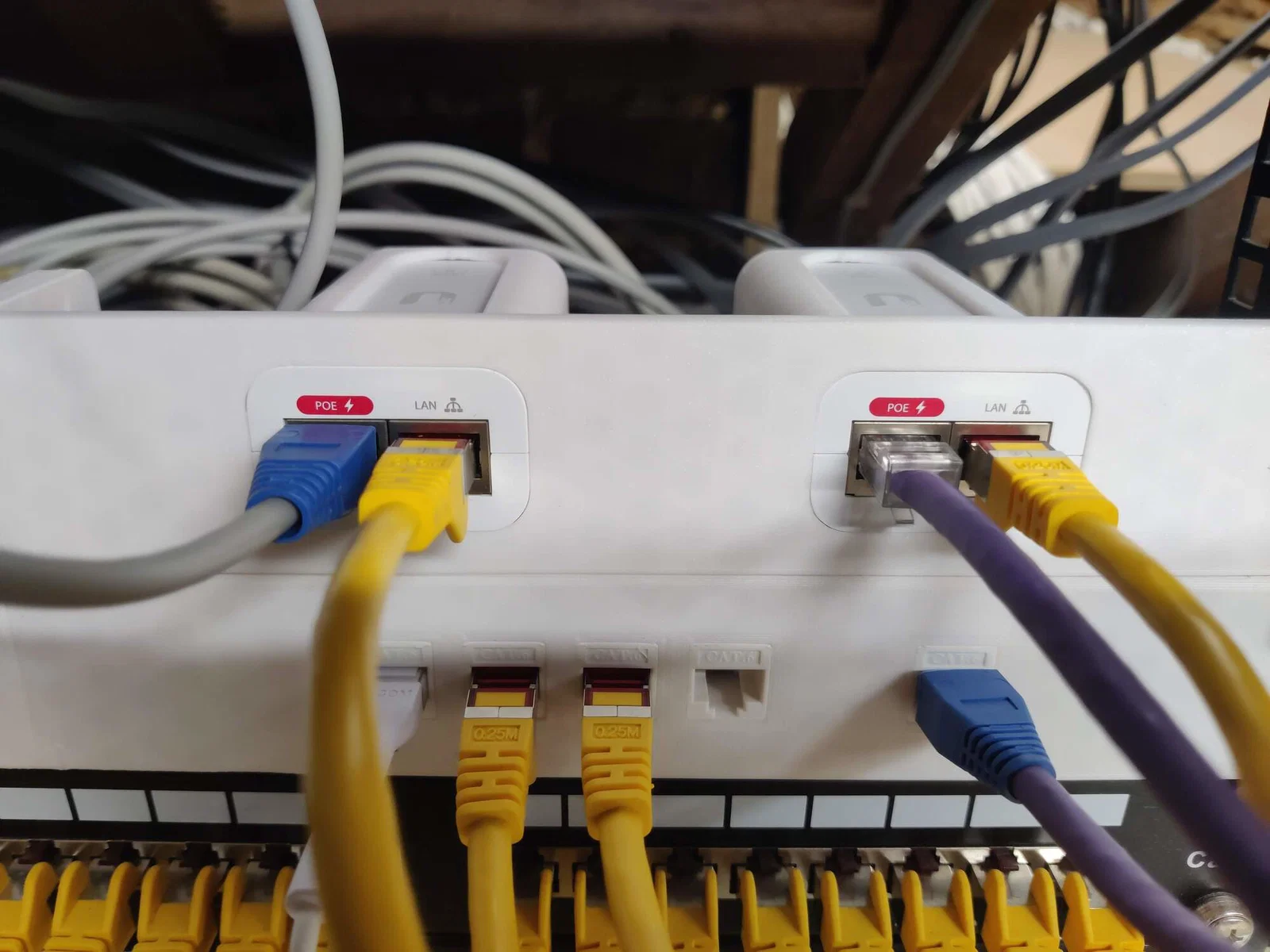

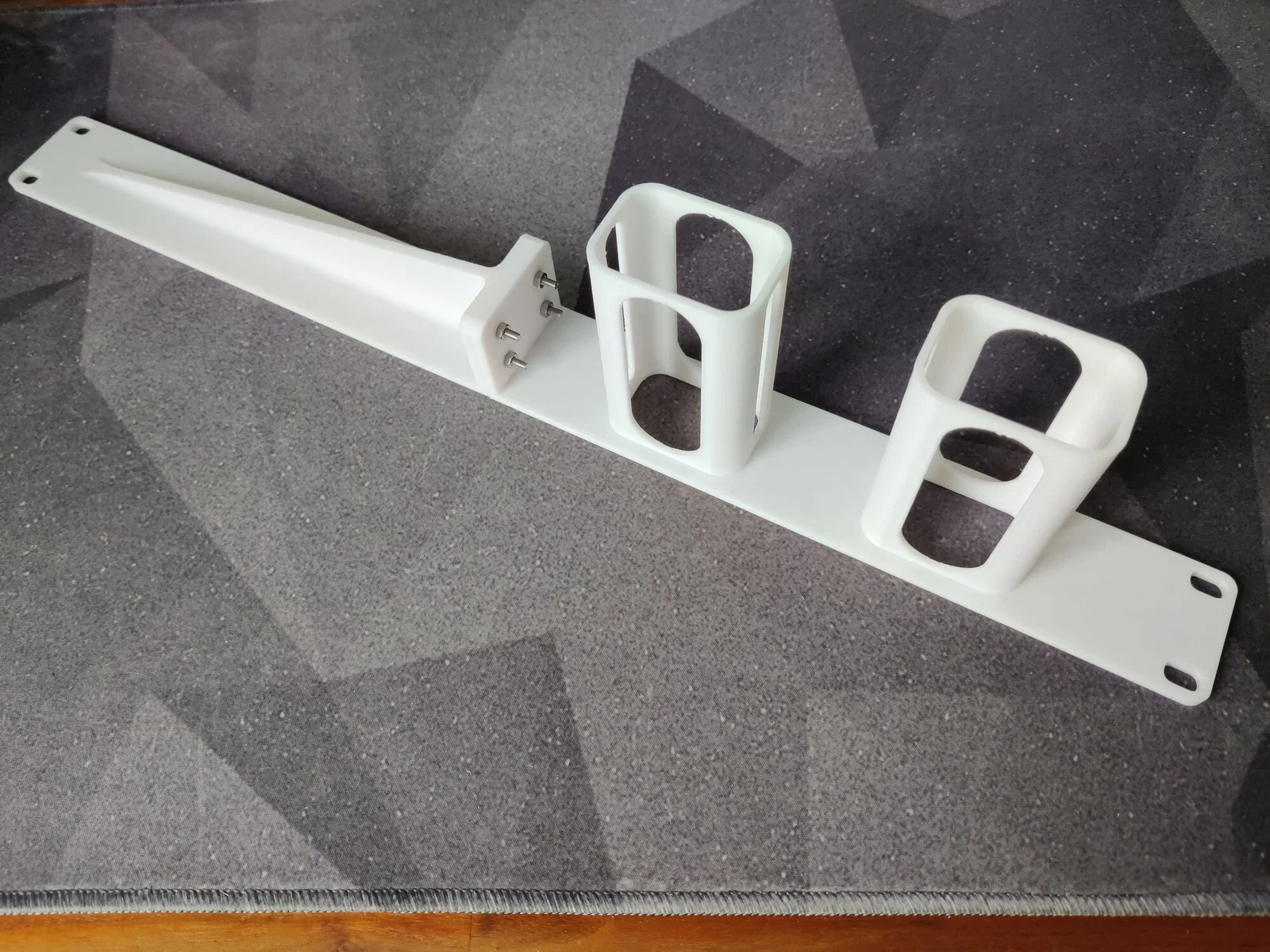

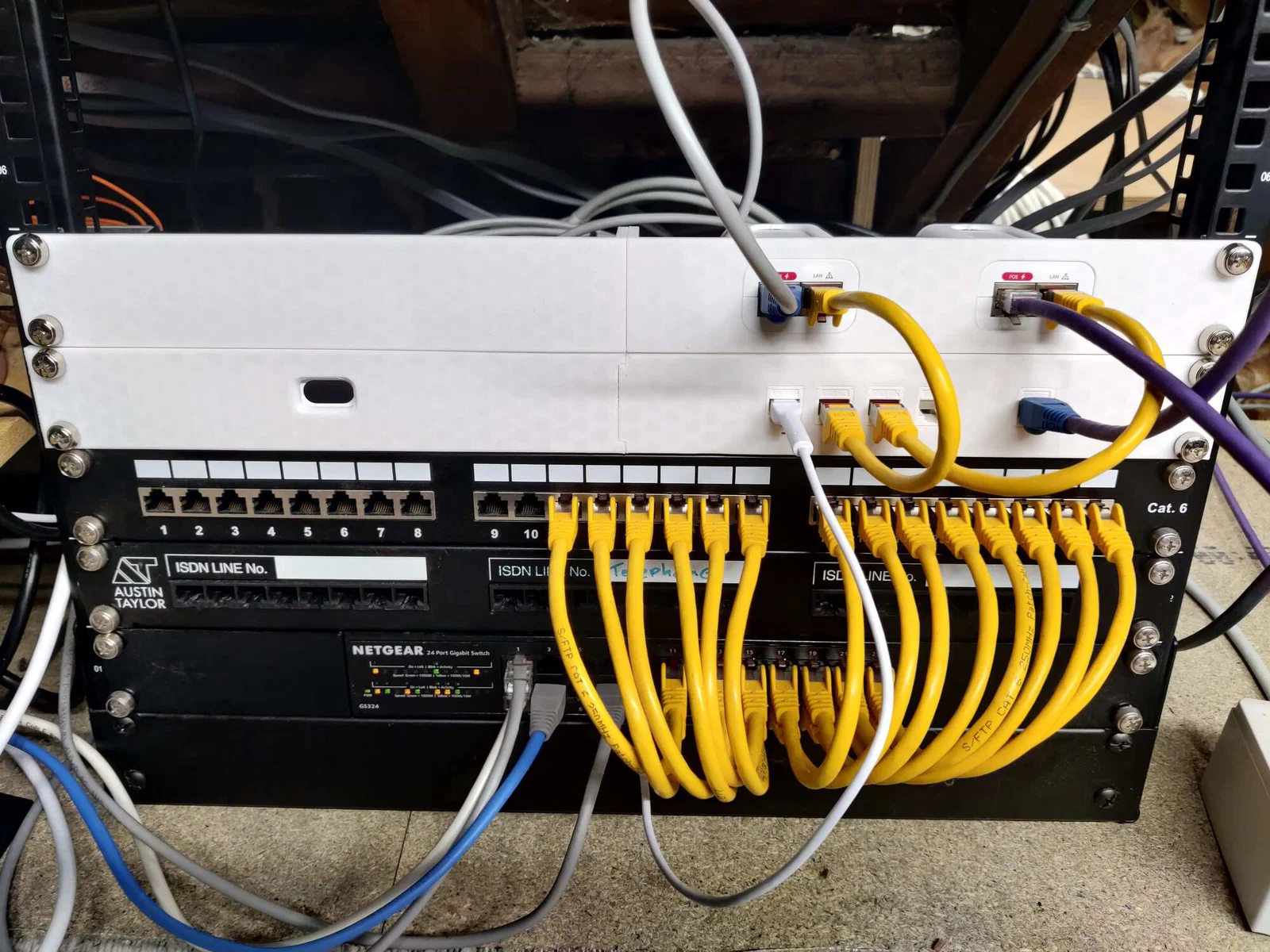

Mẫu thiết kế này được làm để lắp vừa vào tủ rack chuẩn 19 inch, dùng để cố định các bộ PoE injector UniFi U-POE-AF. Mình đã kèm theo miếng che (blanking plate) và các biến thể để giữ 1, 2 hoặc 3 injector tùy nhu cầu của bạn. Thiết kế có tính đối xứng nên bạn có thể thoải mái phối hợp giữa các miếng che hoặc vị trí gắn injector. Bạn dùng ốc vít M3 để cố định các mảnh lại với nhau, sau đó đẩy các bộ PoE injector từ phía sau vào là được. Độ khít được thiết kế vừa vặn để giữ chắc các thiết bị tại chỗ. Nếu bạn muốn chỉnh sửa hoặc remix lại, đây là link thiết kế OnShape gốc của mình: https://cad.onshape.com/documents/43920d28bb371e03d04b3516/w/614076110e75fa3d9df57a79/e/59ea031aed3d8a06b4ecb180
Giấy phép
File mô hình
