Bộ đếm nhựa in (Filament counter)

Cái bộ đếm hiện tại đã hoạt động hoàn hảo, xem các cập nhật ở dưới cùng

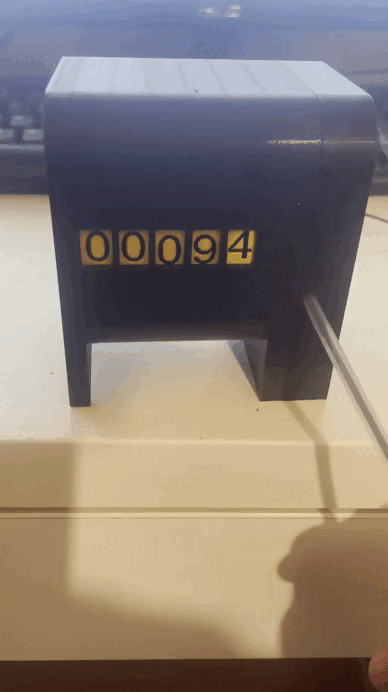

Thiết bị này đo mức tiêu hao nhựa in khá chính xác, nhờ bánh xe đo đầu tiên có chu vi chính xác là 98,25 mm. Cộng với bán kính sợi nhựa, kết quả đo được là 100mm mỗi vòng quay.

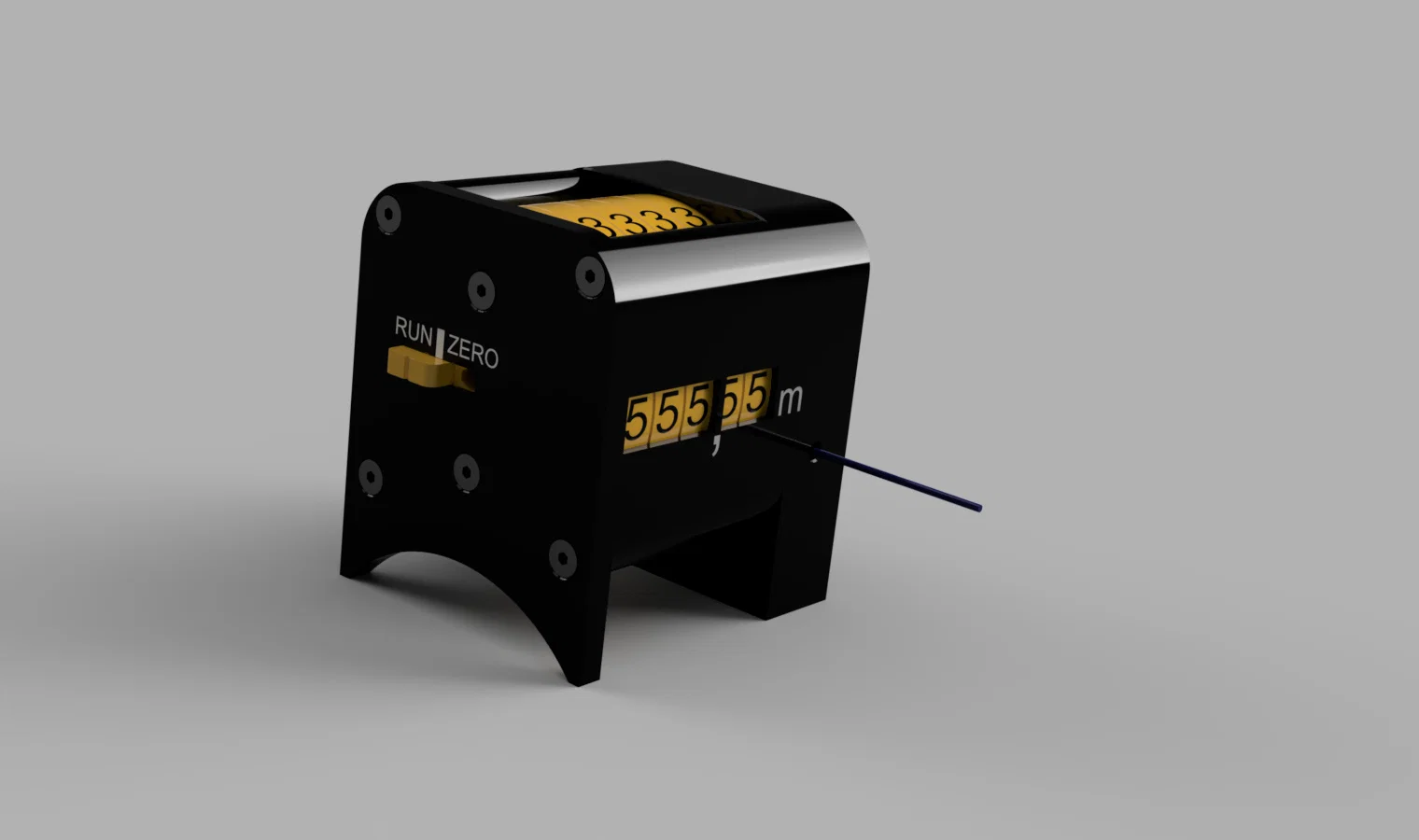

Để đưa về số 0, bạn cần gạt thanh trượt ở phía bên trái sang vị trí “Zero”, thao tác này sẽ khóa các bánh xe hiển thị. Bây giờ, bạn có thể dùng một chút lực để xoay từng bánh xe về số 0. Lưu ý quan trọng: tất cả các bánh xe phải nằm ở cùng một độ cao khi đưa về 0, nếu không thanh trượt sẽ bị kẹt.

Mô hình này vẫn đang trong quá trình thử nghiệm một phần, vì vậy sẽ còn các bản cập nhật. 31.01.2025: Không còn thử nghiệm nữa. Hiện tại nó đã hoạt động hoàn hảo :) một phiên bản khác với tính năng đưa về 0 đơn giản hơn đang được thực hiện

• Tất cả các bộ phận được in bằng Prusa MK4S với chiều cao lớp in 0,2mm
• Chỉ mới thử nghiệm với nhựa PETG
• Các con số trên bánh xe được bù trừ 0,01mm để in hai màu. Nếu bạn chỉ in một màu, các con số sẽ không hiện rõ, vì vậy có một bộ bánh xe khác với các con số thấp hơn dành cho in một màu. Hãy tải về bộ bánh xe hiển thị rõ nhé.

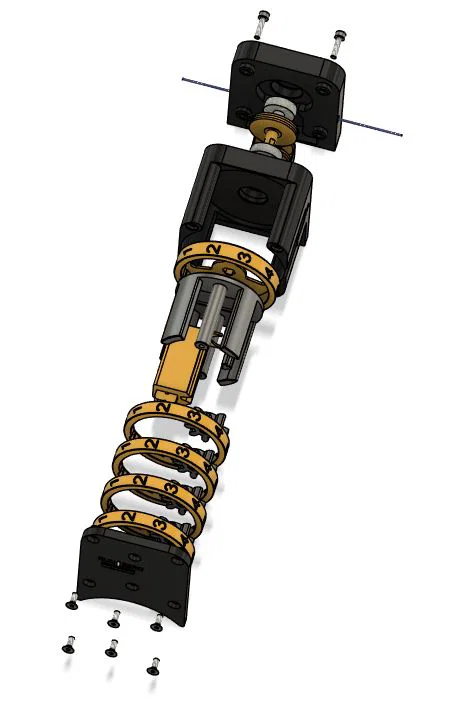

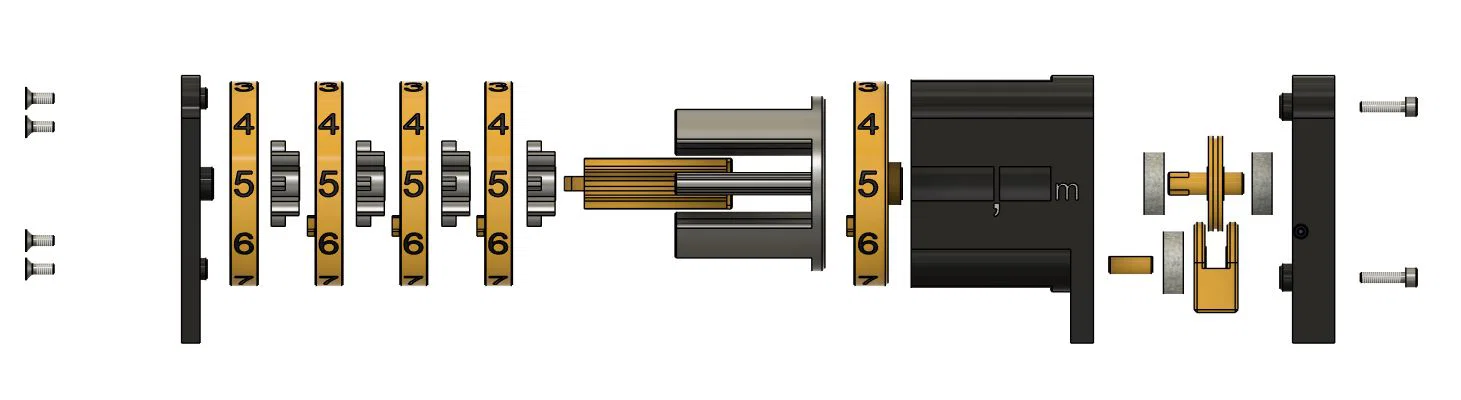

Bạn sẽ cần những vật dụng sau để lắp ráp:

• 6X vít chìm M4X12
• 4X vít đầu trụ M4X20
• 3X vòng bi 608

{{CẬP NHẬT}}

• 11.01.2025: Đã thêm bộ bánh xe với các con số hiển thị rõ ràng.

• 12.01.2025: Mình tìm thấy một lỗi lớn. Chức năng đưa về 0 trước đó được thử nghiệm mà không có vỏ nên mình không thấy đường kính trong của vỏ quá nhỏ. Khi bánh xe xoay quá xa, chúng bị biến dạng trước khi khớp lại vào vị trí, khiến bánh xe cọ xát vào vỏ. Khoảng cách giữa vỏ và bánh xe đã được tăng thêm 2mm. Bây giờ thì hoạt động tốt rồi :) Vui lòng in lại “Grundkörper”, “Deckel links” và “Abschlussplatte Einzug”. Các tệp đã được sửa lỗi.

• 18.01.2025: Đã thêm các bộ phận in với dung sai đã sửa đổi: Grundkörper V2, Zählwerk V2, Sperrglied V2, Deckel links V2, Abschlussplatte Einzug V2.

• 31.01.2025: Đã tải lên bản Counter V1 Tất cả các bộ phận đã được tải lên lại với dung sai và hình thức được tinh chỉnh nhẹ. Bạn vẫn nên xử lý đường Z seam trên các bộ phận chuyển động và mài nhẹ các cạnh răng để tránh bị kẹt, dù điều này không thực sự bắt buộc. Ngoài ra, một lỗ lục giác 4mm đã được tích hợp vào bánh xe đo nếu ai đó muốn đưa bộ đếm về 0 bằng máy khoan ^^.

  Ban đầu chắc mình hơi xui xẻo trong tư duy nên chọn nhầm đường kính bánh xe đo. Phần này đã được điều chỉnh, giờ thì máy đếm chính xác rồi ^^.

Hãy xem qua hộp đựng nhựa in của mình “” với bộ đệm tích hợp cho máy in đa vật liệu nhé.
