Bộ khung 3D giám sát đồng hồ nước thông minh Sensus S420CLUA

Bộ khung giám sát đồng hồ nước thông minh cho Sensus S420CLUA

Việc theo dõi lượng nước tiêu thụ hàng tháng đôi khi làm mình cảm thấy bất tiện và tốn thời gian. Giải pháp tuyệt vời để tự động hóa công việc này chính là bộ khung 3D này, được thiết kế chuyên biệt để gắn kèm thiết bị ESP32-CAM lên đồng hồ nước Sensus S420CLUA. Với bộ kit này, bạn có thể dễ dàng biến chiếc đồng hồ cơ học bình thường thành một thiết bị đo lường thông minh (AI on the Edge), giúp tự động ghi lại chỉ số nước và gửi dữ liệu về điện thoại hoặc máy tính của mình mà không cần phải đi kiểm tra trực tiếp.

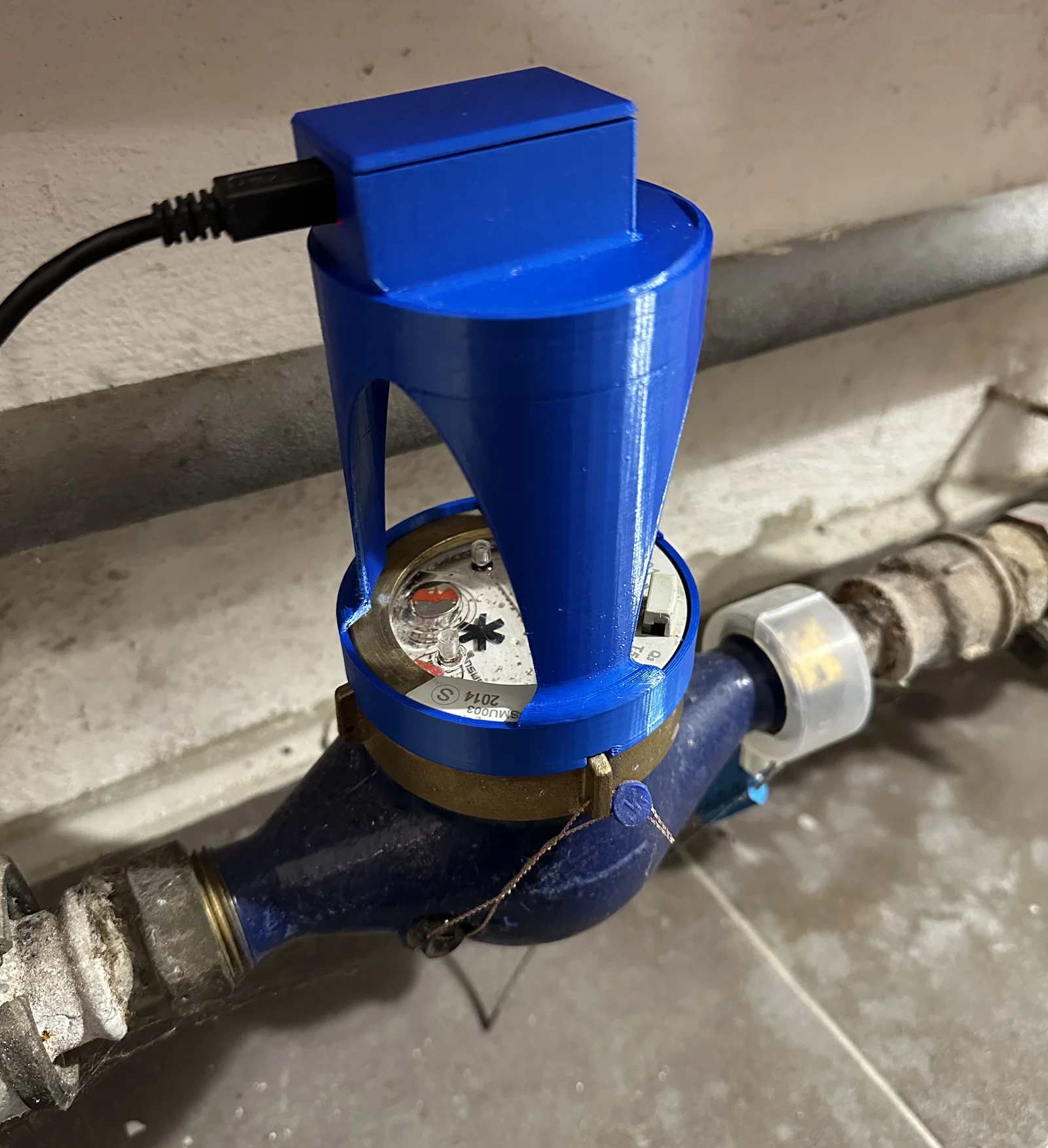

Bộ thiết kế bao gồm phần thân khung ôm sát thân đồng hồ và hộp đựng chuyên dụng cho module ESP32-CAM kèm board ESP32-CAM-MB. Nhờ vào việc sử dụng cổng Micro USB tích hợp trên board MB, việc cấp nguồn cho thiết bị trở nên rất gọn gàng và ổn định. Thiết kế này đảm bảo camera luôn giữ đúng vị trí, tránh tình trạng bị lệch góc nhìn sau một thời gian sử dụng, từ đó đảm bảo thuật toán AI nhận diện con số chính xác nhất.

Các ưu điểm và lưu ý khi in 3D:

• Tương thích hoàn hảo với dòng đồng hồ nước Sensus S420CLUA, lắp đặt chắc chắn không cần nhiều thao tác phức tạp.
• Hộp chứa ESP32-CAM được thiết kế kín đáo, bảo vệ board mạch khỏi bụi bẩn và độ ẩm trong môi trường lắp đặt đồng hồ.
• Cổng cắm Micro USB được để lộ hợp lý, giúp việc đi dây cấp nguồn thuận tiện và thẩm mỹ.
• Khi in 3D, mình khuyên các bạn nên sử dụng nhựa PETG để tăng khả năng chịu nhiệt và độ bền, vì môi trường cạnh đồng hồ nước đôi khi có thể ẩm ướt.
• Độ phân giải layer height nên để khoảng 0.2mm để đảm bảo sự cứng cáp, và không cần quá cầu kỳ về bề mặt mịn bóng.
• Đảm bảo phần khớp nối được in đủ độ dày để tránh nứt gãy khi tháo lắp vào thân đồng hồ.

Đây là một dự án DIY cực kỳ thú vị và thiết thực cho những ai đam mê công nghệ smarthome. Chỉ cần một chút thời gian in ấn và thiết lập code, bạn đã có thể quản lý lượng nước sử dụng trong nhà một cách chuyên nghiệp và hiện đại hơn rất nhiều.
