Đế gắn ESP32-CAM cho đồng hồ nước - AI-on-the-edge

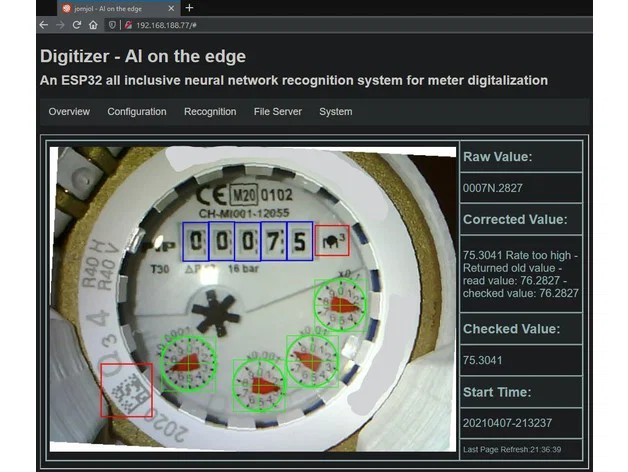

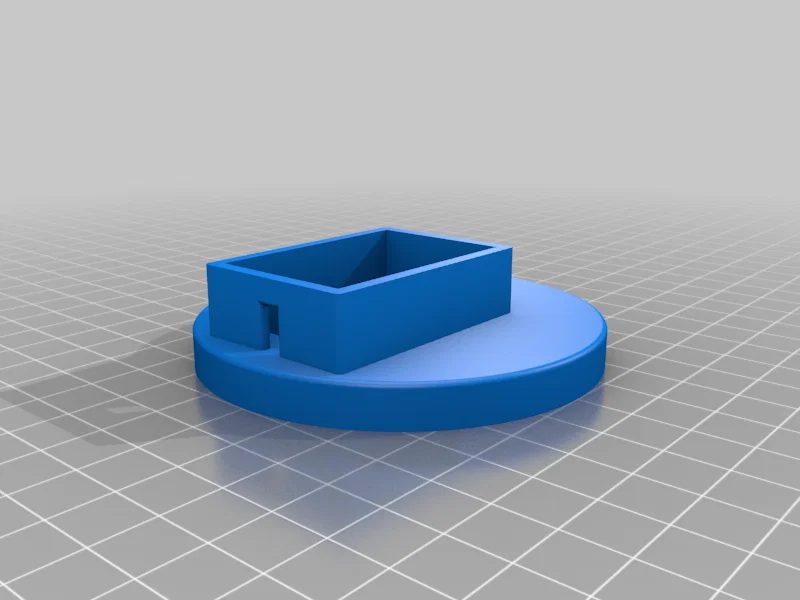

Phần đế gắn này được thiết kế để lắp bộ vi điều khiển ESP32-CAM vào đồng hồ nước. Kết hợp với firmware mã nguồn mở "AI-on-the-edge" (https://github.com/jomjol/AI-on-the-edge-device) của người dùng Jomjol, nó có thể tự động đọc chỉ số đồng hồ nước và gửi trạng thái số liệu hiện tại về máy chủ thông qua MQTT.

Bạn có thể xem video hướng dẫn cho dự án này của mình trên Youtube: https://youtu.be/iUgxwbfkIqU

Nên in mô hình này bằng nhựa in màu đen để tránh phản xạ ánh sáng không cần thiết lên mặt kính của đồng hồ. Mình đã nhận ra điều này hơi trễ nên đã in bằng nhựa trắng, dù sao thì dùng một chút thủ thuật chỉnh sửa vẫn hoạt động ổn.

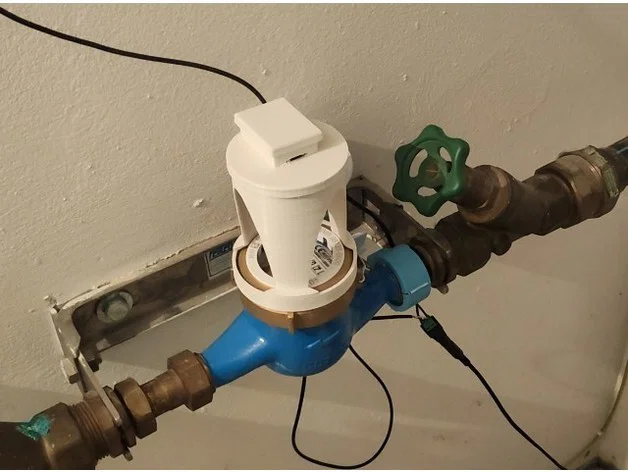

Để tạo điều kiện chụp ảnh có kiểm soát, thiết kế một vỏ bọc kín chắc chắn sẽ tốt hơn. Tuy nhiên, việc này lại tốn thời gian in lâu hơn và chi phí in cao hơn. Vì đồng hồ nước nhà mình đặt ở trong phòng kỹ thuật luôn tối, nên mình chọn giải pháp này. Ưu điểm là bạn vẫn có thể kiểm tra hoặc đọc chỉ số đồng hồ bằng mắt thường mà không cần tháo lắp hay thay đổi gì cả.

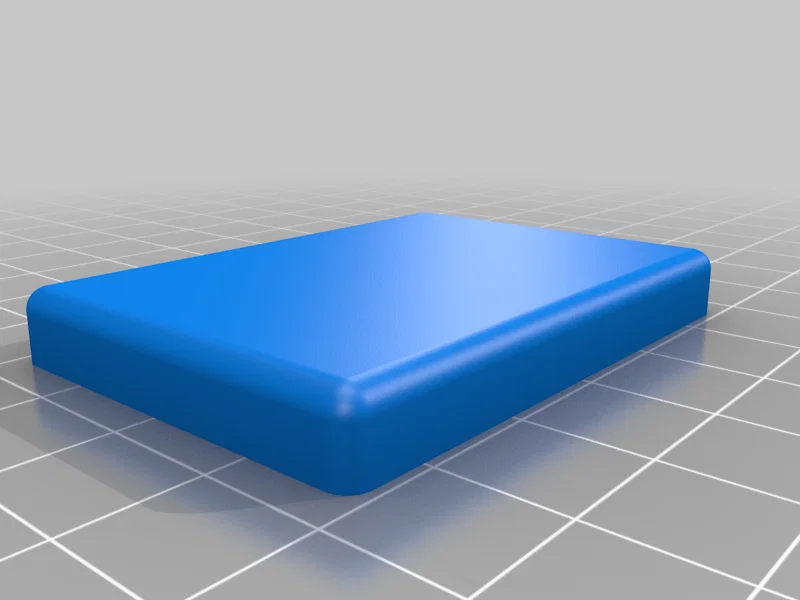

Hoan nghênh các bản Remix và cải tiến mô hình của mình, bạn cũng có thể tìm thấy file FreeCAD trong phần tải xuống.

Jomjol, nhà phát triển của AI-on-the-edge, cũng có tài khoản trên Thingiverse: https://www.thingiverse.com/jomjol/

Anh ấy cũng có một mẫu giá đỡ đồng hồ nước thay thế khác: https://www.thingiverse.com/thing:4573481

Cập nhật: 17-07-2021: Đã tăng kích thước lỗ hổng cho ESP32-CAM để có đủ không gian cho thẻ micro SD.
