Bộ cắt nhựa tự động cho máy in 3D Qidi X-Max 3

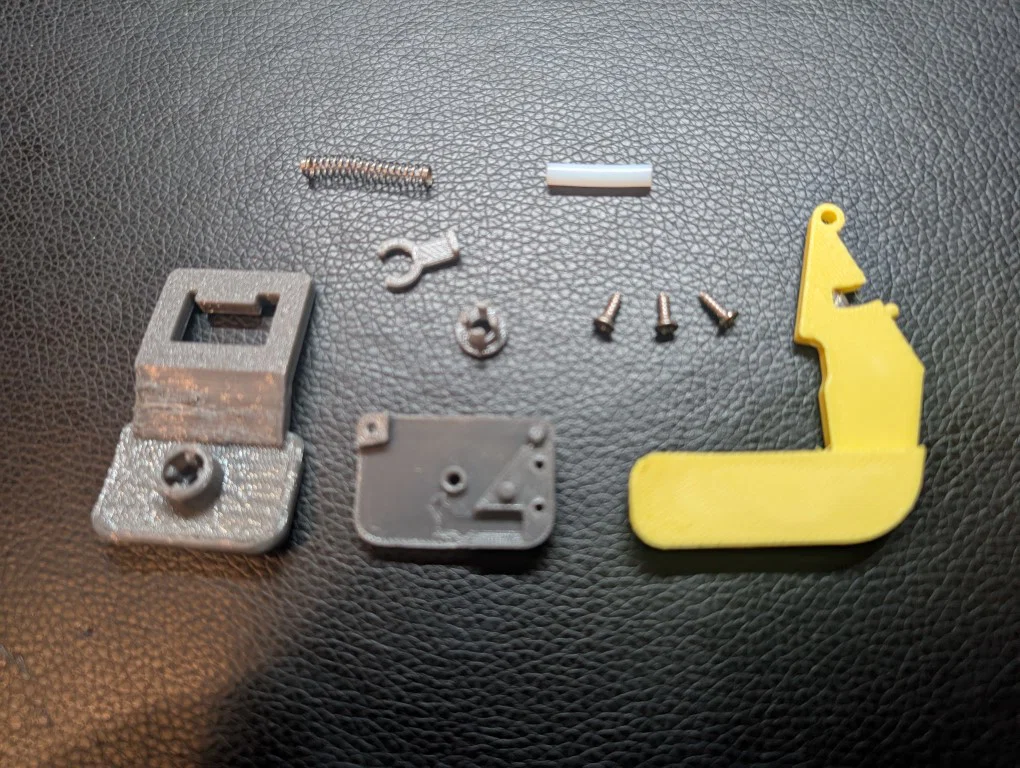

Các phụ tùng cần chuẩn bị:

• Một cái lò xo. Bạn có thể dùng lò xo từ bút bi là ổn.
• Ba con ốc. Mình tận dụng ba con ốc 3x5 mm từ đống đồ cũ.
• Một lưỡi dao rọc giấy số 11. (https://a.co/d/eyljeUE)
• Một đoạn ống Bowden ngắn (~17-18mm).

Lưu ý khi in:

• Mình đã in đúng theo hướng đặt trong các file STL. Mình cũng thử nhiều hướng khác cho phần giữ lưỡi dao rồi, nhưng cách đặt này là chắc chắn nhất.
• Khuyên dùng nhựa PETG.
• KHÔNG dùng support cho khe lắp lưỡi dao. Nếu không, bạn sẽ không đút lưỡi dao vào được đâu. Máy X Max 3 in tốt các phần overhang ở vị trí đó rồi.
• Dùng support kiểu tree cho phần kẹp ống Bowden (collet).
• In thêm cái ngàm kẹp đi kèm hoặc tận dụng cái bạn đang có sẵn.

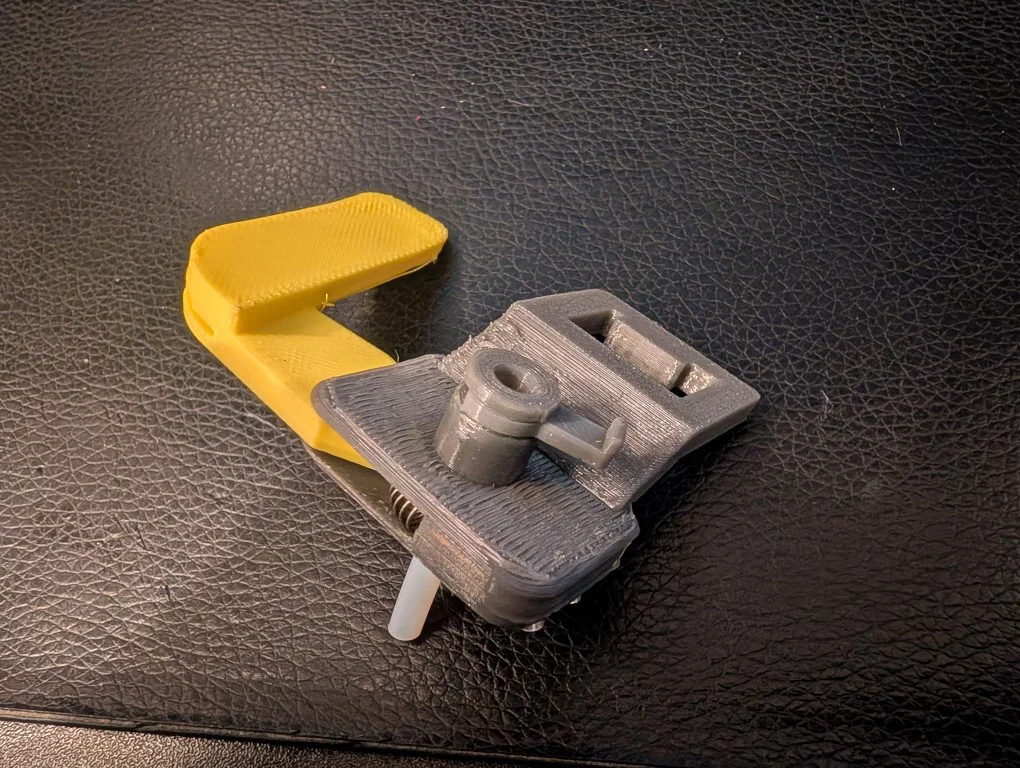

Lắp ráp:

1. Cẩn thận lắp lưỡi dao số 11 vào phần giữ lưỡi. Nhớ cẩn thận kẻo đứt tay nha. Chú ý hướng lắp. Mình dùng một con dao khác để ấn lưỡi dao vào khe.
2. Đặt phần giữ lưỡi dao vào một bên của vỏ máy. Chú ý khớp nối và hướng của nó.
3. Đặt lò xo vào. Trên phần giữ lưỡi dao có một cái chốt và trên vỏ có một rãnh tương ứng.
4. Đóng vỏ lại cẩn thận, đừng để lò xo văng ra. Công đoạn này hơi khoai một chút.
5. Bắt ốc để cố định vỏ.
6. Thử bộ cắt. Nó phải di chuyển và đàn hồi trơn tru.
7. Lắp phần kẹp ống Bowden vào phía trên. Cố định vị trí bằng ngàm kẹp.
8. Lắp đoạn ống Bowden ngắn vào phía dưới.

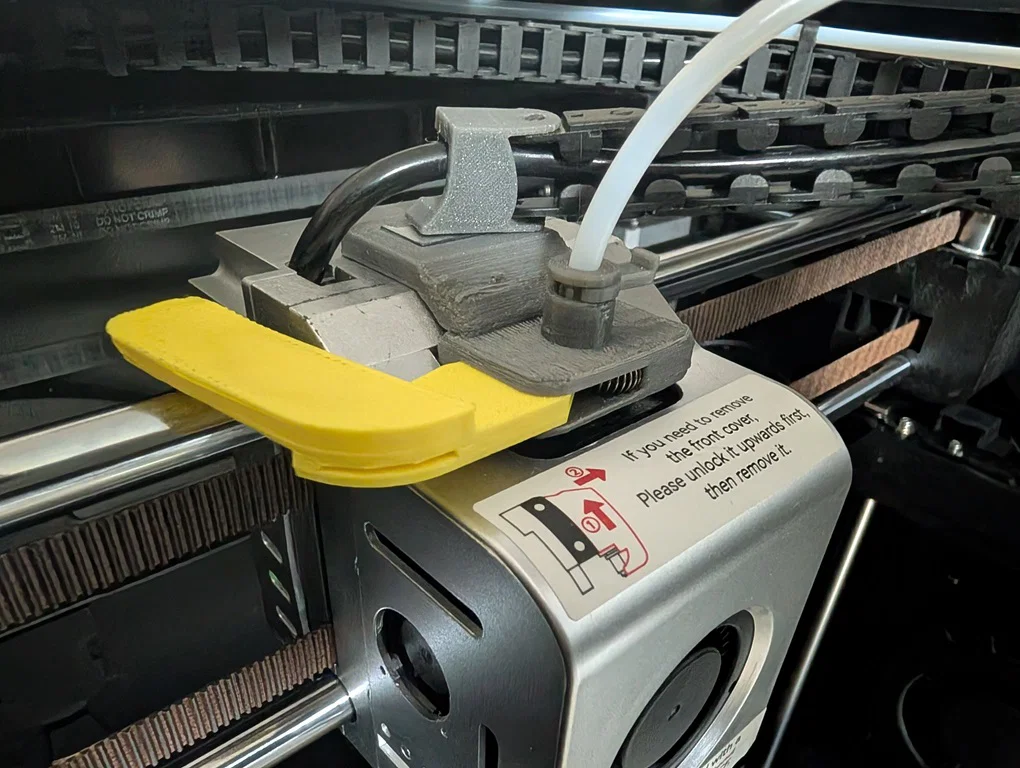

Hướng dẫn lắp đặt:

1. Cẩn thận tháo xích dẫn cáp và ống Bowden ra.
2. Căn chỉnh và cắm đoạn ống Bowden ngắn vào máy đùn, sau đó gắn bộ cắt vào vị trí lỗ trên xích dẫn cáp.
3. Đảm bảo bộ cắt đã được đặt cân bằng.
4. Lắp lại xích dẫn cáp.
5. Cắm ống Bowden vào bộ cắt. Đảm bảo đã cắm chặt vào sâu.

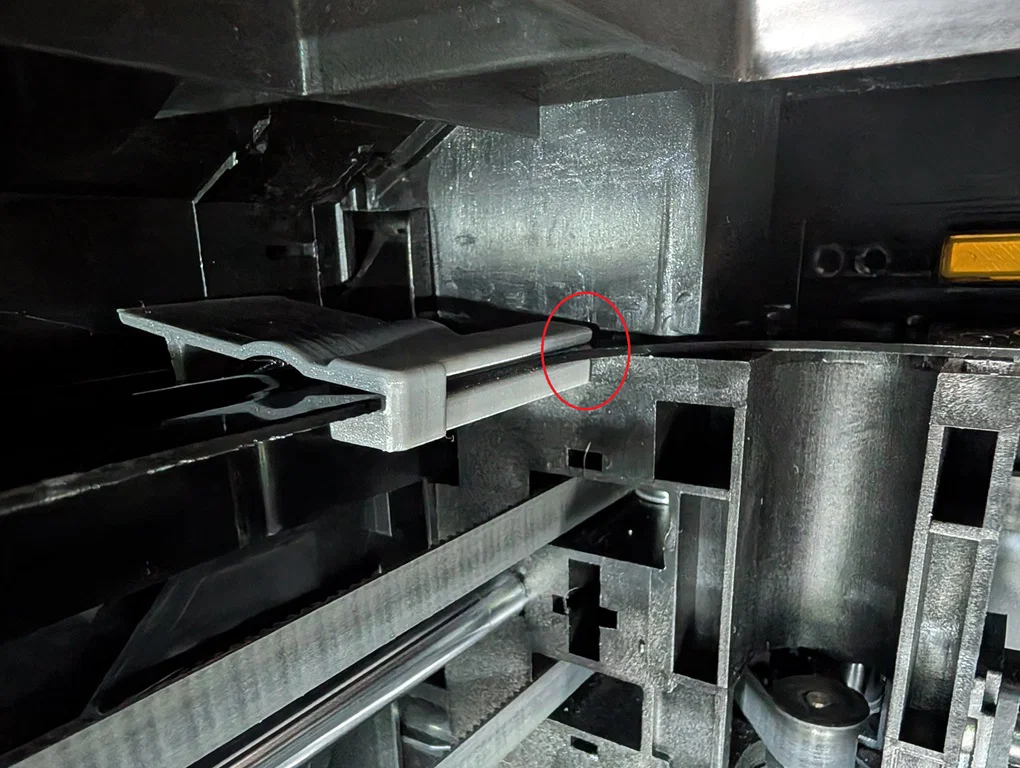

6. Đặt bộ kích hoạt sang tận cùng bên trái khung máy in. Đảm bảo nó chạm tới điểm cuối.

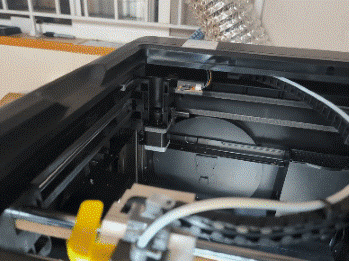

Video:

Gcode macro:

[gcode_macro CUT_FILAMENT]
gcode:
    SAVE_GCODE_STATE NAME=cut_filament
    G90 ; Định vị tuyệt đối
    M83 ; Định vị tương đối cho extruder
    ; Di chuyển đến vị trí chuẩn bị
    G0 X10 Y290 F2000
    G0 X-5 Y305 F2000
    ; Cắt!!
    G0 X-5 Y324 F2000
    ; Quay lại vị trí chuẩn bị
    G0 X-5 Y305 F2000
    G0 X10 Y290 F2000
    M400 ; Hoàn thành lệnh di chuyển
    RESTORE_GCODE_STATE NAME=cut_filament
