Gridfinity Maximized - Khay lưu trữ pin tối ưu diện tích

Tác giả Mstocker

Lượt tải
144
Lượt thích
26
Lượt coi
786

File 11 6 MB

  • Gridfinity_14_AA_batteries_1775496889.stepSTEP · 351 KB
  • Gridfinity_14_1_AA_batteries_1775496890.stepSTEP · 355,2 KB
  • Gridfinity_AAA_batteries_1775496890.stepSTEP · 404,9 KB
  • Gridfinity_AA_AAA_Panasonic_BQ-CC17_Charger_1775496891.stepSTEP · 201,8 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

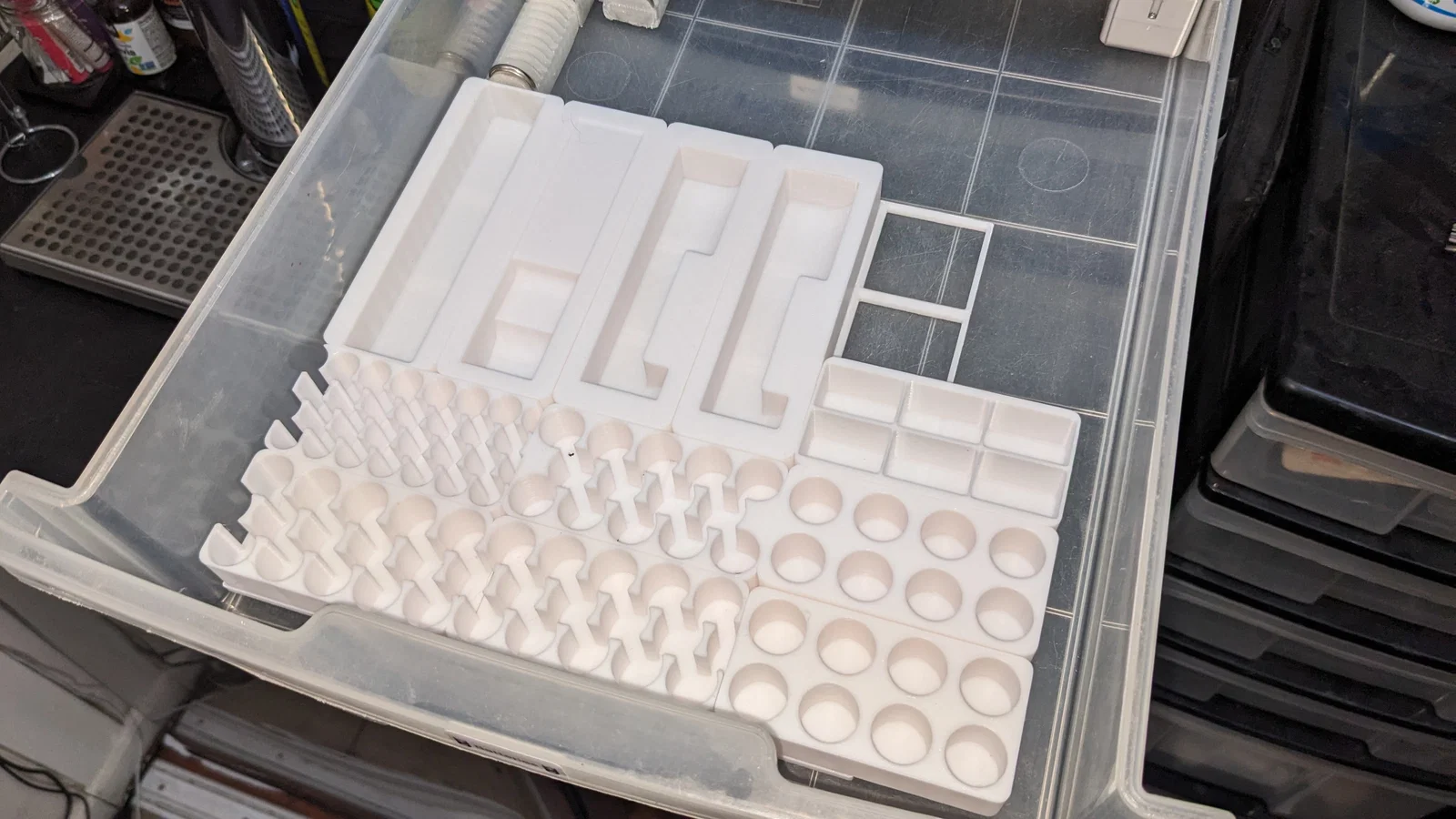

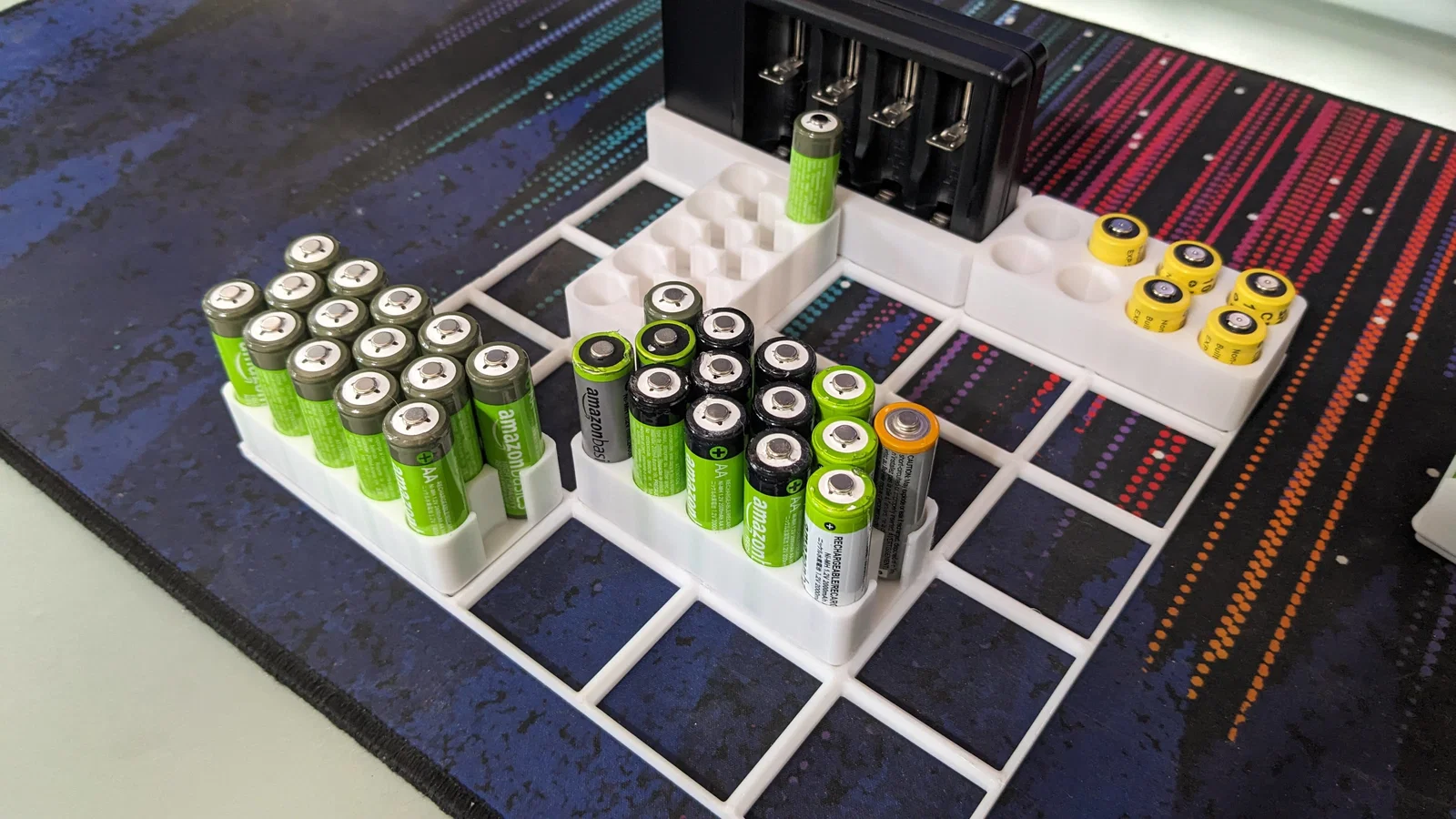

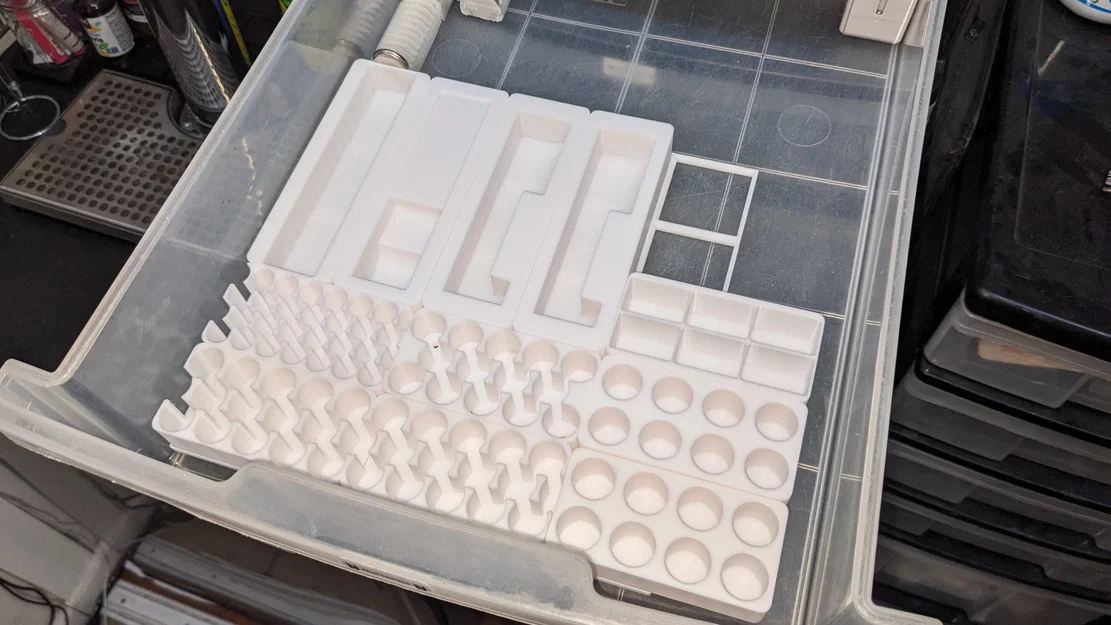

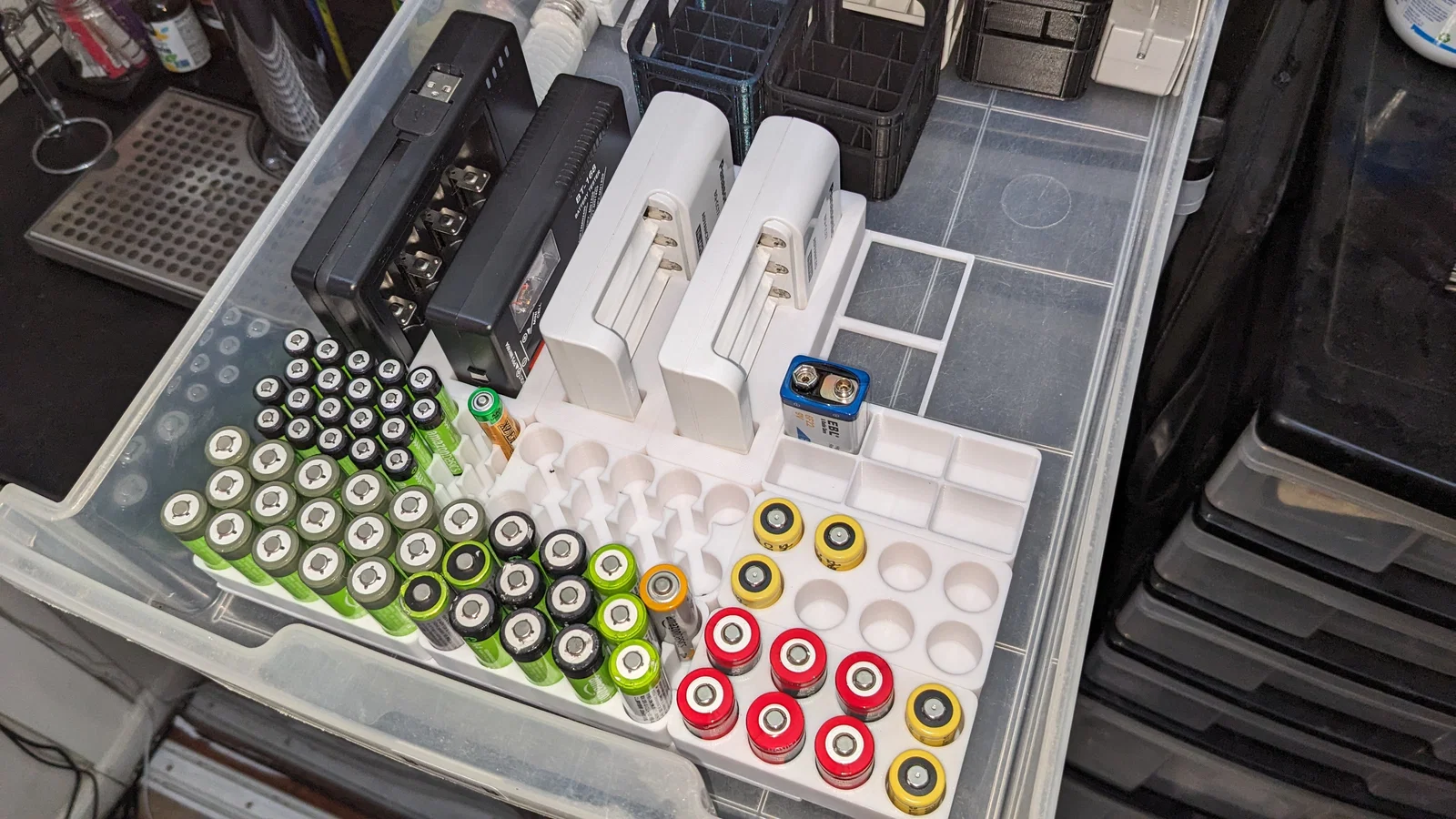

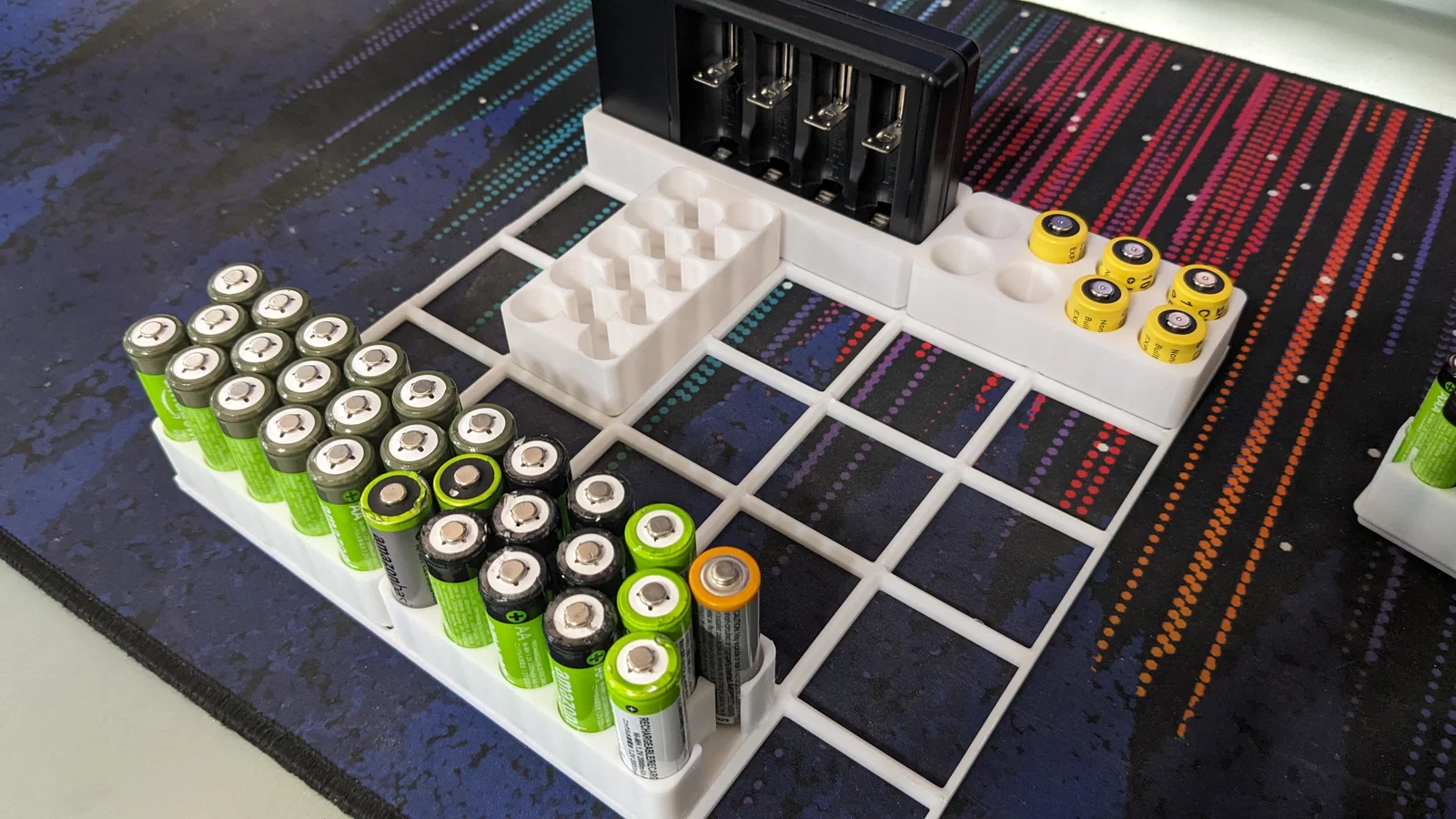

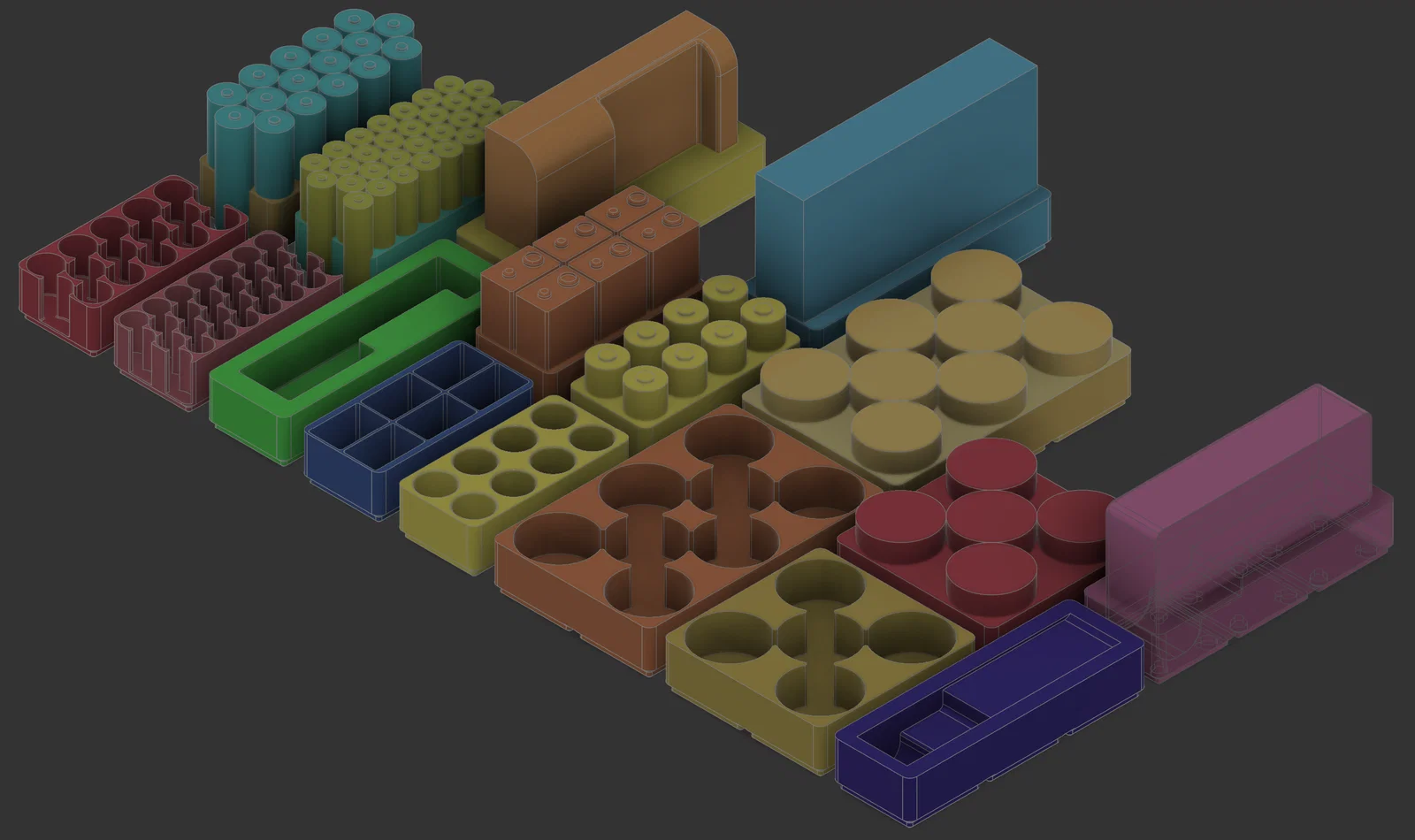

Đây là bộ lưu trữ pin Gridfinity "hoàn chỉnh" được thiết kế để tối ưu hóa không gian, giúp bạn cất giữ được nhiều pin nhất có thể trong một diện tích nhỏ gọn. Các ngăn chứa pin AA và AAA được thiết kế với các khoảng cắt ½ ở hai bên, vì vậy nếu bạn xếp 2 khay cạnh nhau, bạn có thể tận dụng thêm 1 hoặc 2 vị trí cắm pin cho mỗi khay phụ (hoặc để trống để dễ lấy pin hơn). Dưới đây là danh sách các mẫu đi kèm: Loại pin | Số lượng pin | Kích thước Gridfinity ---|---|--- AA | 14 | 2x1 AA | 14 (+1 mỗi khay phụ) | 2x1 AAA | 26 (+2 mỗi khay phụ) | 2x1 9V | 6 | 2x1 D-Cell | 5 | 2x2 D-Cell | 8 | 3x2 RCR123A/CR2 | 8 | 2x1 Đối với Bộ sạc/Thiết bị đo: Loại bộ sạc | Kích thước Gridfinity ---|--- Bộ sạc Panasonic BQ-CC17 AA & AAA | 3x1 Bộ sạc CR123A | 3x1 Máy đo pin BT-168 | 3x1 Đế của mỗi khay được tạo bằng công cụ “GridfinityGenerator” cho Fusion 360. Chiều cao của tất cả các khay là 3.5 đơn vị (tổng chiều cao 24.5mm). Mình cũng đã đính kèm tệp Fusion .f3d gốc chứa tất cả các mẫu thiết kế. Hãy cho mình biết nếu anh em cần điều chỉnh kích thước hoặc muốn bổ sung thêm các mẫu mới nhé!

Coi thêm Ẩn bớt

Thông số in

Định dạng
f3dstep
Số file mô hình
11
Tổng dung lượng
6 MB
File lớn nhất
3,4 MB
