Thiết kế tay gắp Robot ARM CLAW cho động cơ Servo

Cánh tay robot gắp đồ chơi (Vector Concept Robot ARM CLAW)

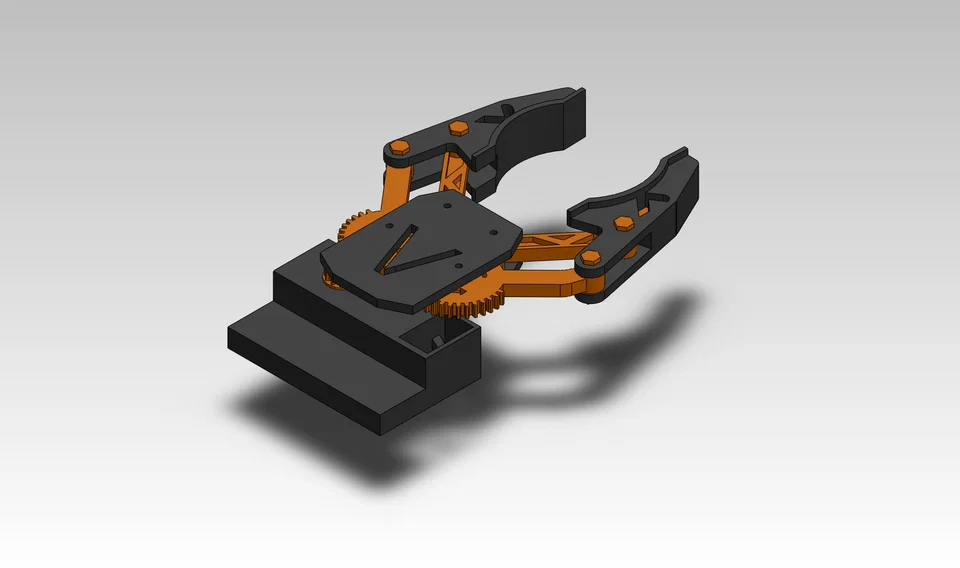

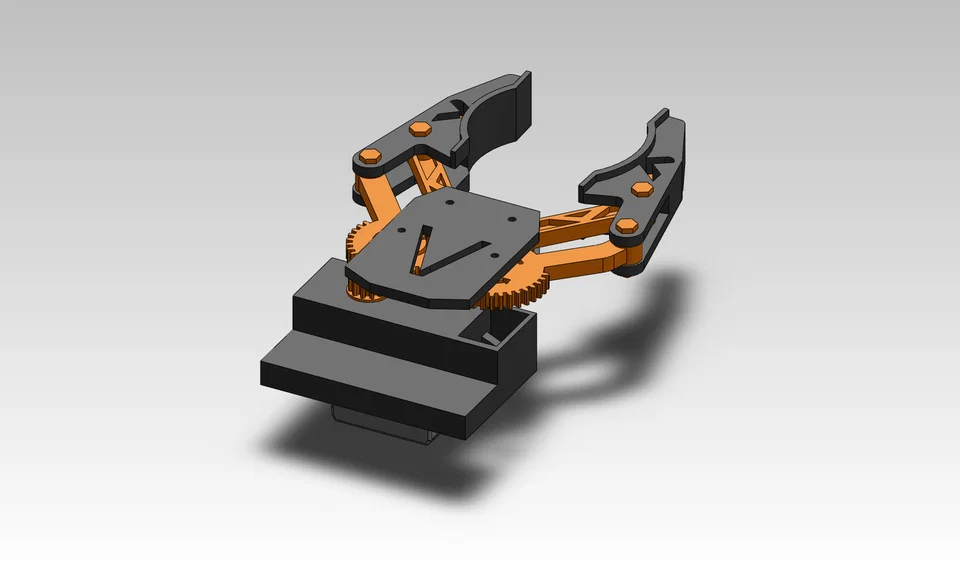

Nếu bạn đang tìm kiếm một mô hình cơ khí thú vị để bắt đầu với dự án robotics của riêng mình, thì bộ gắp cánh tay robot (Robot ARM CLAW) này là lựa chọn cực kỳ lý tưởng. Được thiết kế theo phong cách Vector Concept, mô hình này không chỉ có vẻ ngoài hiện đại, mạnh mẽ mà còn sở hữu cơ chế vận hành rất linh hoạt nhờ sự kết hợp giữa các bánh răng truyền động. Bạn có thể dễ dàng lắp ráp nó vào các cánh tay robot tự chế hoặc các dự án điều khiển từ xa để thực hiện các thao tác gắp đồ vật nhẹ nhàng.

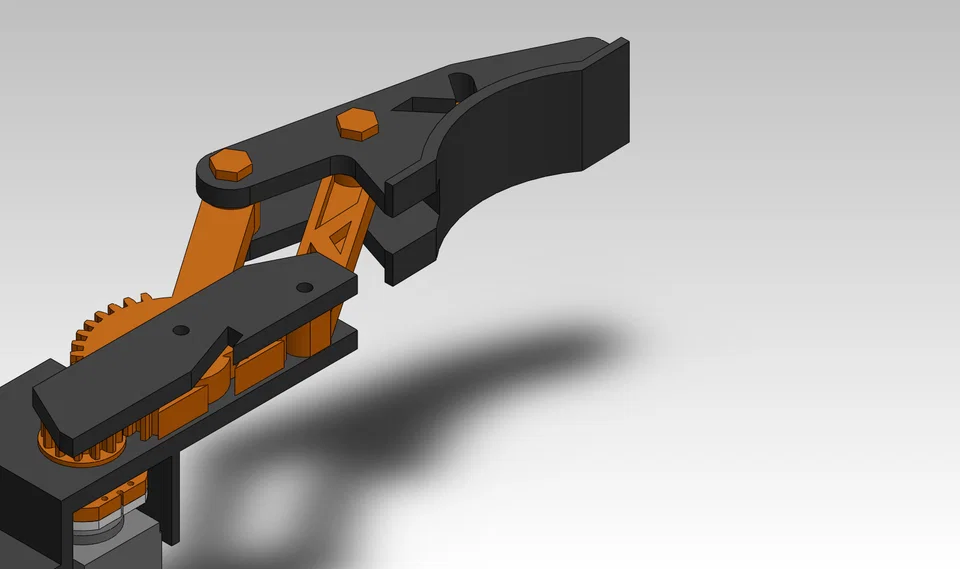

Điểm đặc biệt của thiết kế này là sự tối ưu hóa cho in 3D. Bạn không cần những máy in quá đắt tiền hay quá trình lắp ráp phức tạp, chỉ cần một chiếc máy in 3D tiêu chuẩn và một chút kiên nhẫn. Với cấu trúc sử dụng các bánh răng ăn khớp, việc đóng mở của kẹp diễn ra rất mượt mà và chính xác khi kết hợp với một động cơ servo tiêu chuẩn. Đây chắc chắn là một món đồ chơi giáo dục hoặc linh kiện tuyệt vời cho những bạn đam mê kỹ thuật và tự động hóa tại nhà.

Các thông tin kỹ thuật và lưu ý khi thực hiện dự án:

• Tương thích với các loại servo tiêu chuẩn (standard servo), giúp bạn dễ dàng tìm mua và thay thế linh kiện.
• Cần chuẩn bị thêm 8 chiếc vít 3mm để cố định các khớp nối, đảm bảo sự chắc chắn khi kẹp hoạt động.

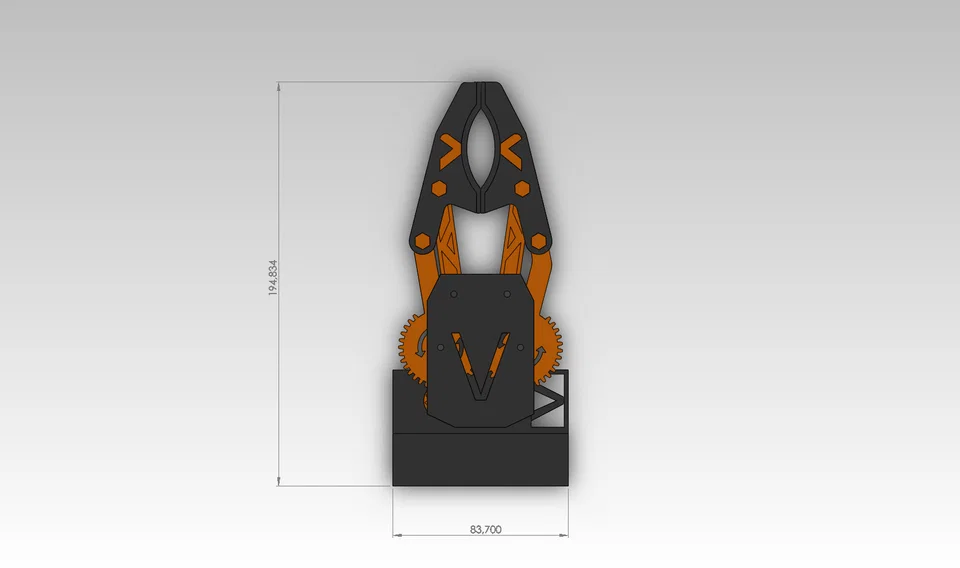

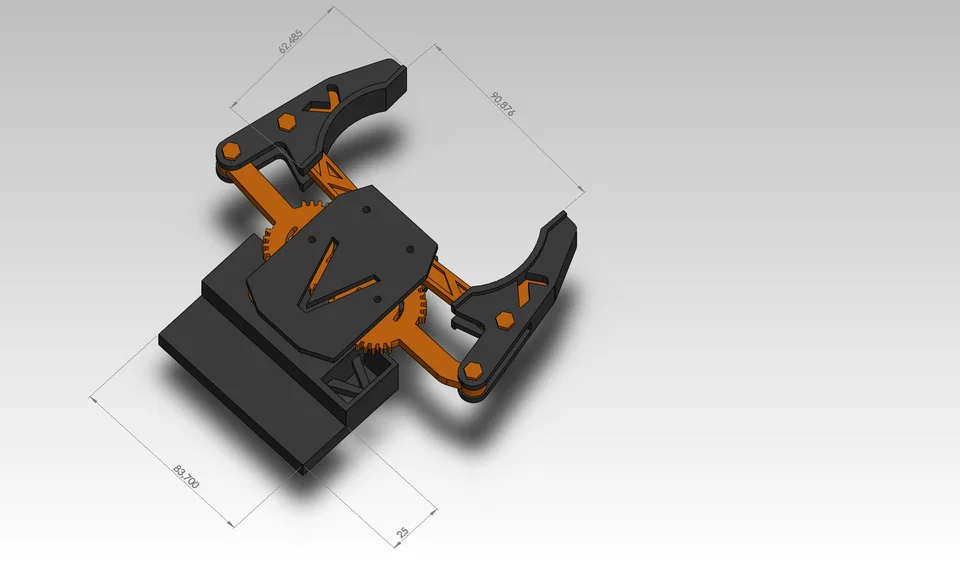

• Kích thước tổng thể của mô hình khoảng 195mm x 84mm, phù hợp với hầu hết các bàn in 3D phổ thông hiện nay.
• Khi in 3D, nên sử dụng vật liệu PLA để có độ cứng tốt và độ co ngót thấp, giúp các khớp bánh răng khớp khít với nhau.
• Thiết lập độ dày lớp in (layer height) từ 0.16mm đến 0.2mm để các chi tiết răng cưa được sắc nét và vận hành êm ái.
• Lưu ý kiểm tra kỹ các khớp nối sau khi lắp ráp, bạn có thể thêm một chút mỡ bôi trơn chuyên dụng vào bánh răng để tăng độ bền và giảm ma sát.

Tổng kết lại, đây là một dự án mở mang tính thực tiễn cao, giúp bạn hiểu rõ hơn về cơ cấu truyền động cơ khí. Việc tự tay in và lắp ráp từng chi tiết sẽ mang lại cảm giác vô cùng thỏa mãn cho bất kỳ tín đồ công nghệ nào.
