Đai ốc PC4-M6 cho cổng dẫn nhựa của Creality Filament Dry Box 2.0
Mẫu đai ốc M6 tùy chỉnh giúp gắn chặt đầu nối PC4-M6 vào cổng dẫn nhựa của Creality Filament Dry Box 2.0. Giải pháp này thay thế gioăng cao su cũ, giúp giữ ống PTFE chắc chắn hơn để dẫn sợi nhựa ổn định, tránh các góc cạnh sắc làm hỏng nhựa.
Mô tả
Creality Filament Dry Box 2.0 có sẵn một cổng dẫn sợi nhựa ở mặt sau của nắp. Hộp này đi kèm với một gioăng cao su, dù dùng để luồn sợi nhựa trực tiếp thì ổn nhưng lại không giữ chặt được ống dẫn nhựa PTFE.

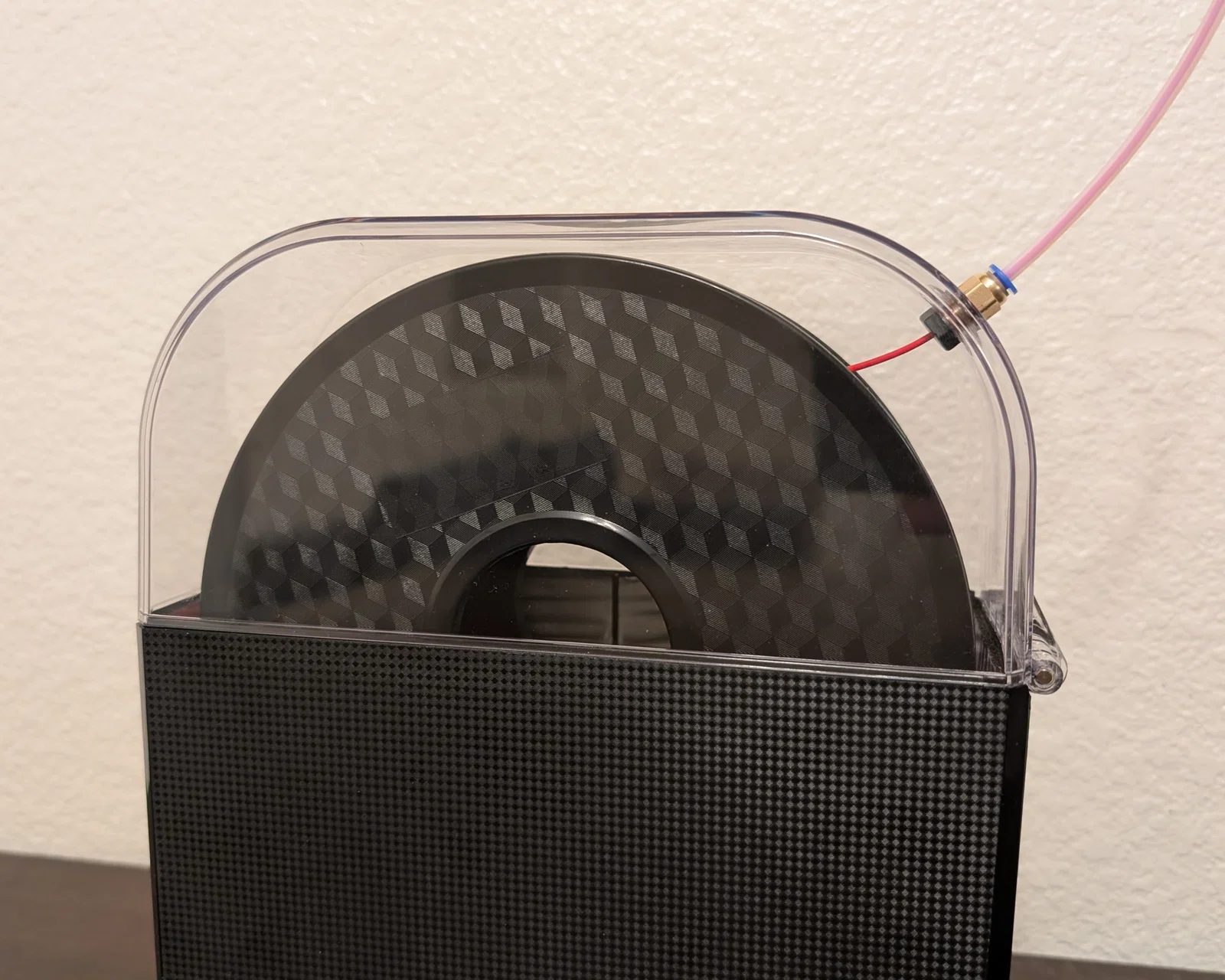

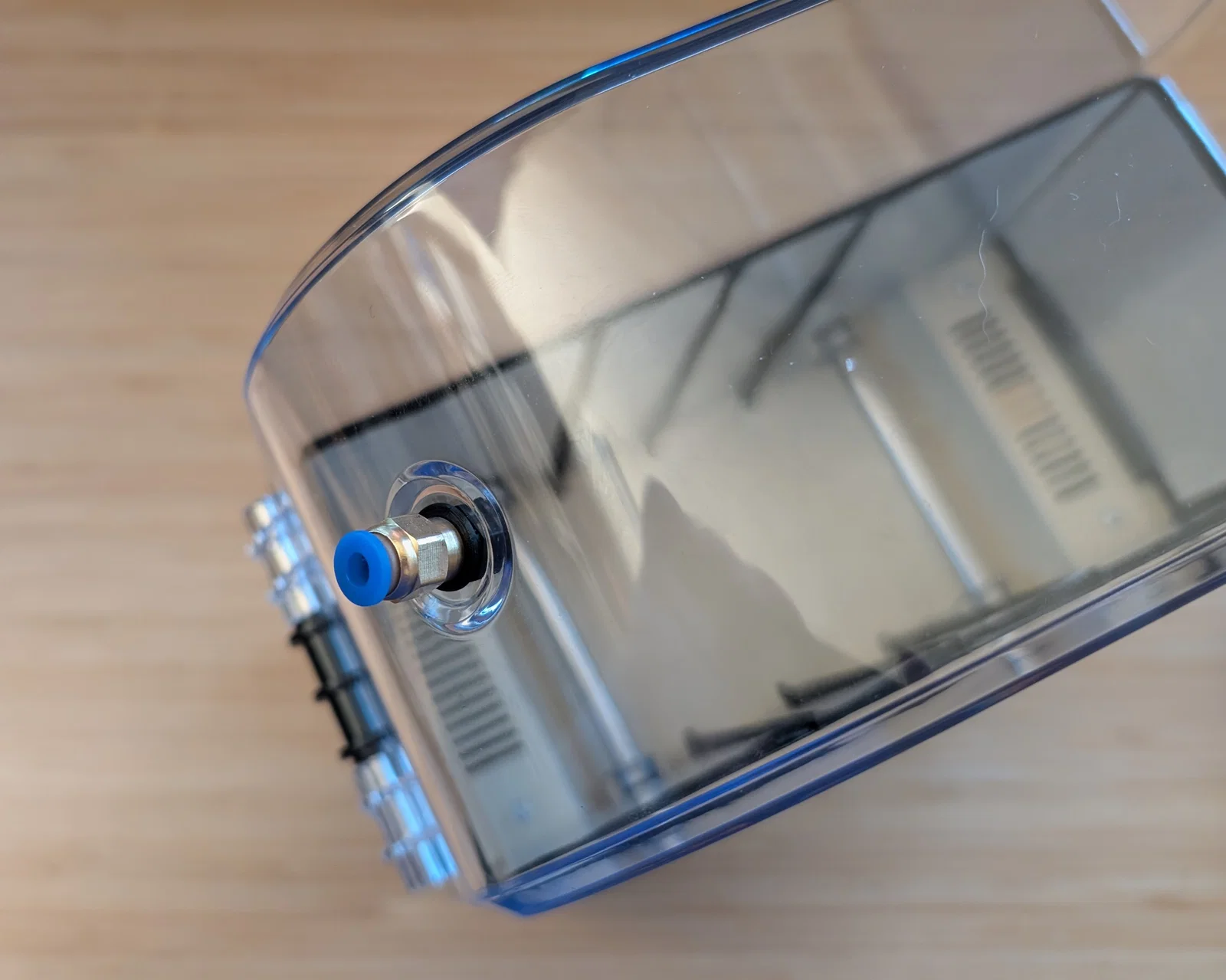

Đây là mẫu đai ốc M6 được thiết kế riêng để vừa khít vào lỗ 8mm trên nắp sau khi bạn đã tháo gioăng cao su ra. Nó cho phép bạn gắn đầu nối khí nén PC4-M6 tiêu chuẩn vào lỗ, giúp giữ chắc chắn ống PTFE. Mặt sau của đai ốc có một lỗ nhỏ hơn để tránh cho sợi nhựa bị cọ xát vào các cạnh sắc của đầu nối kim loại.
Ngoài ra còn có thêm một vòng đệm (washer) đi kèm để bạn lót giữa đầu nối và mặt ngoài của nắp trong trường hợp đầu nối không nằm phẳng khít được.
Mình đã in các chi tiết này bằng nhựa Bambu PETG HF màu đen trên máy Bambu P1S, dùng bàn in Textured Cool Plate với profile mặc định “0.08mm High Quality @BBLX1C” trong OrcaSlicer, độ đặc 100% (infill) và thiết lập vị trí đường nối (seam) là ngẫu nhiên. Đối với vòng đệm, mình dùng kiểu in đồng tâm (concentric) cho bề mặt trên và dưới.
