Dự án máy vẽ CNC dùng bút mã nguồn mở (CNC Pencil Plotter)

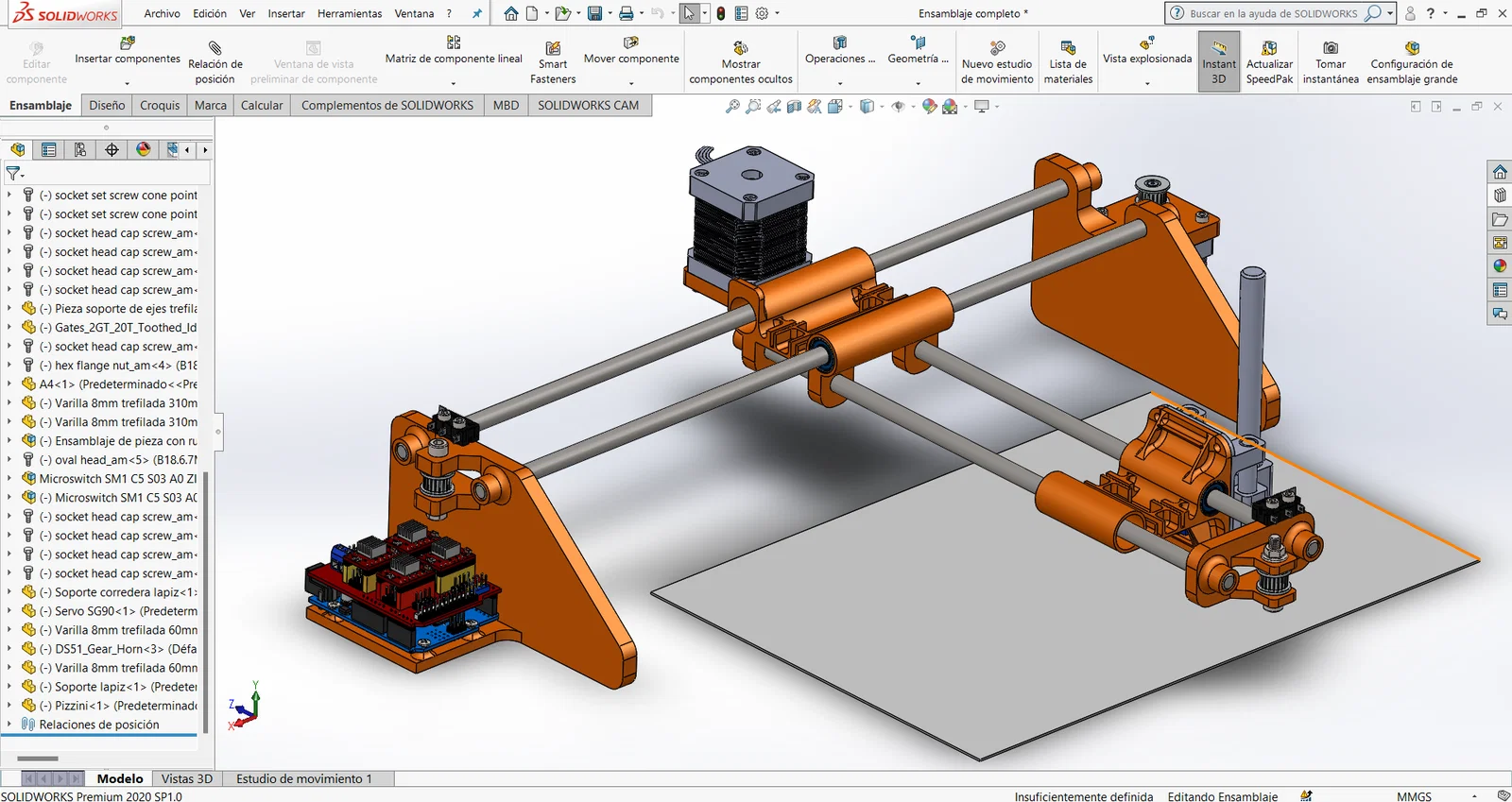

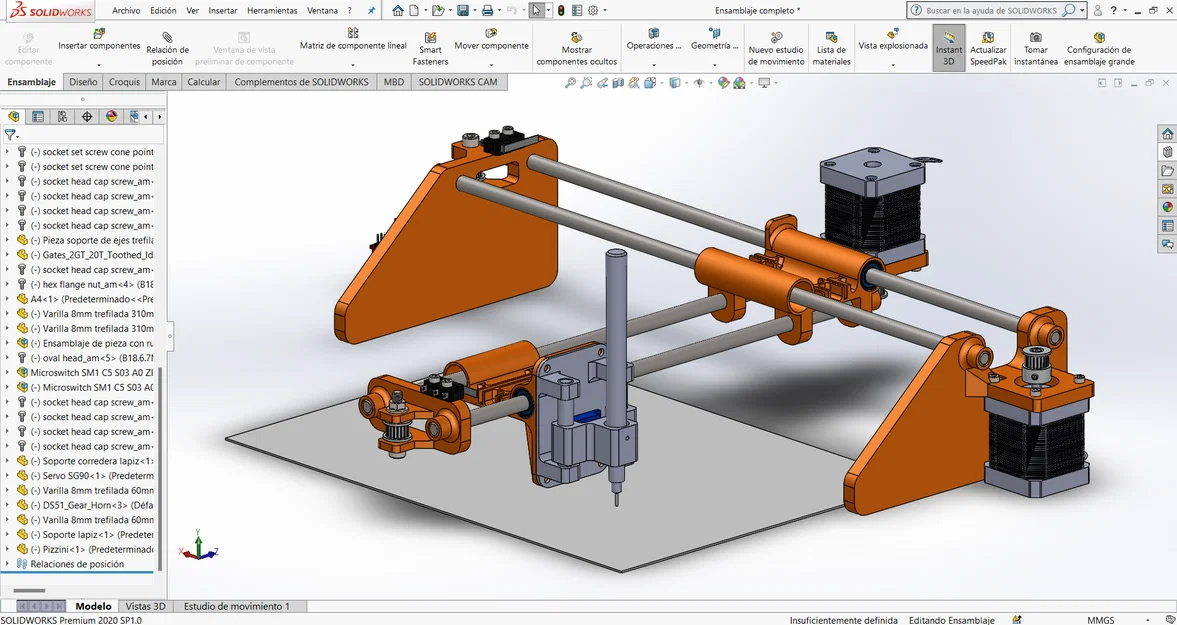

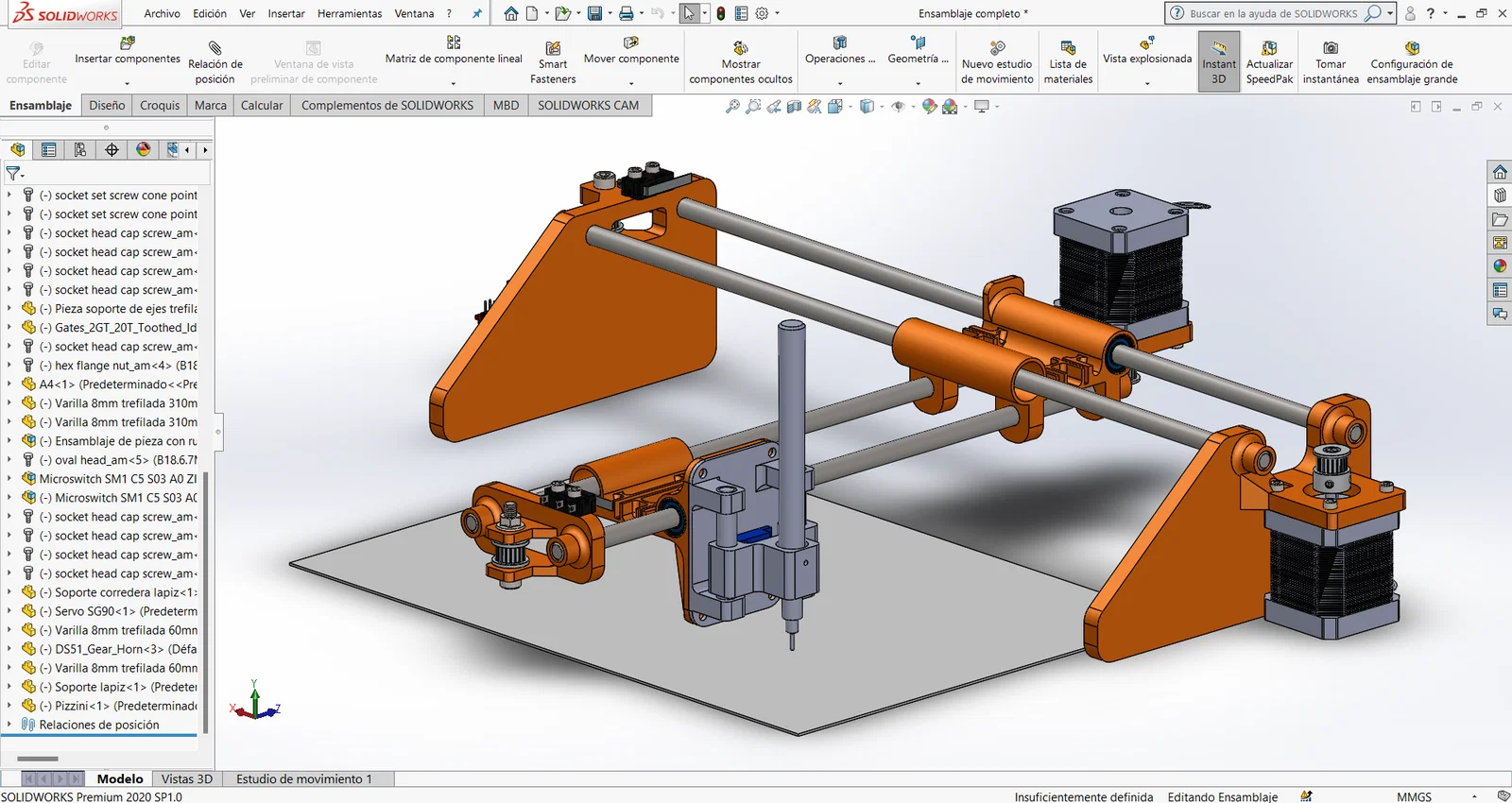

Mô hình máy vẽ CNC bút (CNC Pencil Plotter) tự chế

Bạn đang tìm kiếm một dự án DIY thú vị để rèn luyện kỹ năng kỹ thuật hoặc phục vụ nhu cầu học tập? Mô hình máy vẽ CNC bút này chính là lựa chọn tuyệt vời dành cho bạn. Được phát triển trong khuôn khổ dự án EducLab, đây là một thiết kế mã nguồn mở (open source) giúp người dùng dễ dàng tiếp cận với công nghệ điều khiển số máy tính. Máy được thiết kế tối giản, tập trung vào việc mô phỏng các chuyển động của một hệ thống CNC chuyên nghiệp nhưng với cấu tạo đơn giản, sử dụng bút để vẽ lại các thiết kế trên bề mặt phẳng.

Toàn bộ kết cấu của máy dựa trên hệ thống ray trượt sử dụng các thanh trượt kim loại đường kính 8mm, đảm bảo độ ổn định và chính xác tương đối cho các chuyển động cơ khí. Thiết kế này tận dụng động cơ bước Nema 17 phổ biến, giúp bạn dễ dàng tìm kiếm linh kiện thay thế hoặc tận dụng từ các máy in 3D cũ. Hệ thống di chuyển của đầu bút được điều khiển bởi động cơ servo SG90, cho phép nâng hạ bút linh hoạt, cực kỳ phù hợp để vẽ các bản mạch hoặc hình ảnh trên giấy.

Việc lắp ráp mô hình này không chỉ giúp bạn hiểu rõ cơ chế vận hành của máy CNC mà còn là cơ hội để khám phá cách tích hợp phần mềm với phần cứng. Bạn sẽ cần chuẩn bị một số linh kiện cơ khí tiêu chuẩn như ốc vít M3 và bạc đạn tuyến tính 8mm. Đây là một dự án giáo dục cực kỳ hữu ích cho các bạn sinh viên kỹ thuật hoặc những ai muốn bắt đầu làm quen với thế giới chế tạo máy tự động hóa tại nhà.

Các đặc điểm kỹ thuật và lưu ý khi lắp ráp:

• Hệ thống ray trượt: Sử dụng các thanh trượt thép đường kính 8mm cho toàn bộ các trục chuyển động.
• Động cơ: Tương thích hoàn hảo với động cơ bước Nema 17, dễ dàng điều khiển bằng các board mạch Arduino phổ thông.
• Linh kiện đi kèm: Sử dụng vít 3mm hệ mét và bạc đạn tuyến tính 8mm để đảm bảo chuyển động mượt mà.
• Cơ chế điều khiển: Sử dụng servo SG90 để thực hiện thao tác nâng hạ bút, giúp nét vẽ chính xác.
• Lưu ý in 3D: Nên sử dụng chất liệu nhựa cứng như PLA hoặc PETG, với độ lấp đầy (infill) khoảng 30-40% để đảm bảo khung máy vững chãi.
• Tips: Khi lắp ráp, hãy kiểm tra độ song song của các thanh trượt để tránh hiện tượng kẹt cơ khí trong quá trình vận hành.
