Playdate light - Đèn trợ sáng gập gọn cho máy chơi game Playdate

CẬP NHẬT: Trong danh sách linh kiện (BOM), mình đã đổi ốc M2 6mm thành 8mm vì đây mới là loại chính xác! Rất xin lỗi vì sự nhầm lẫn này.

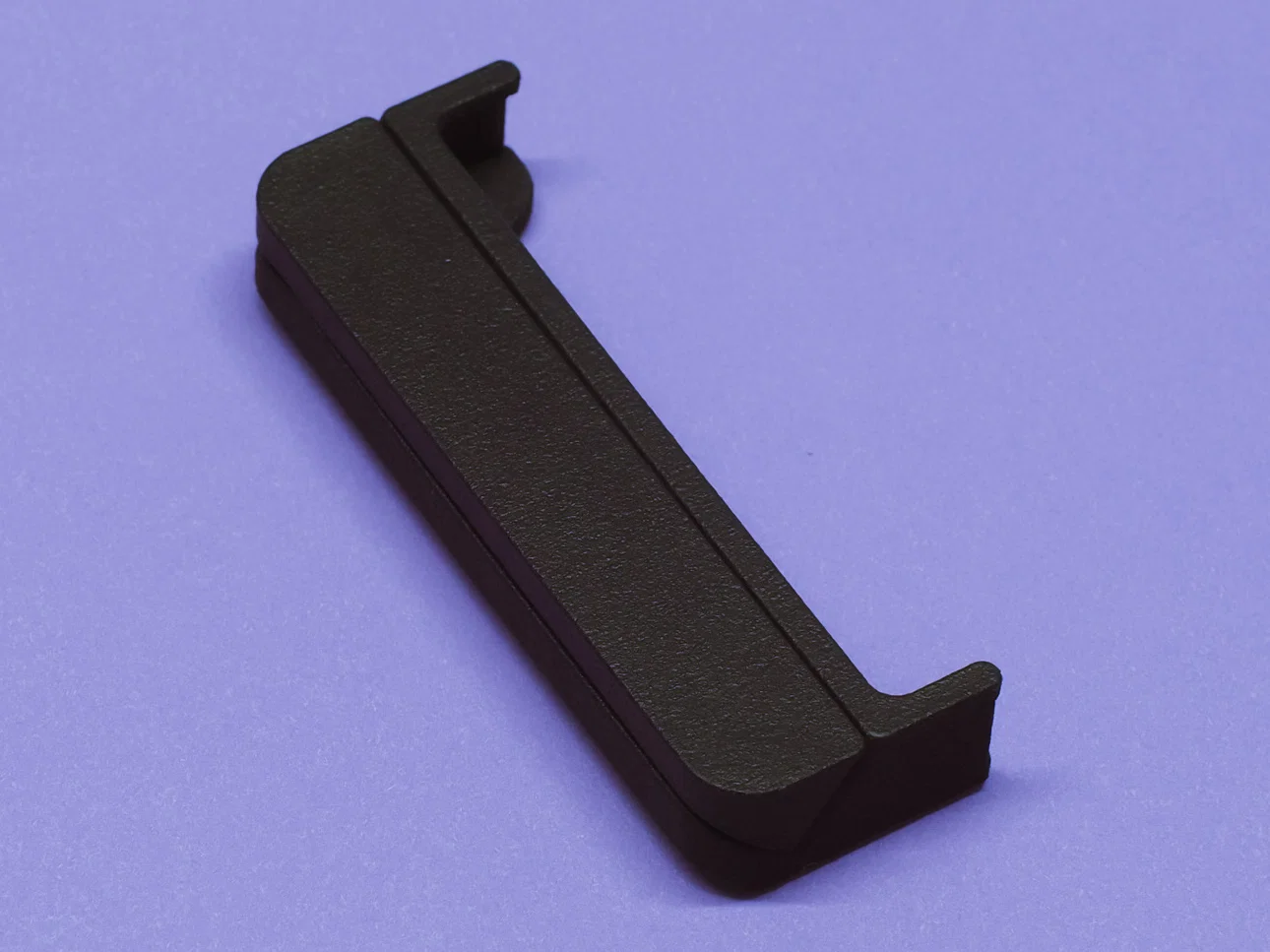

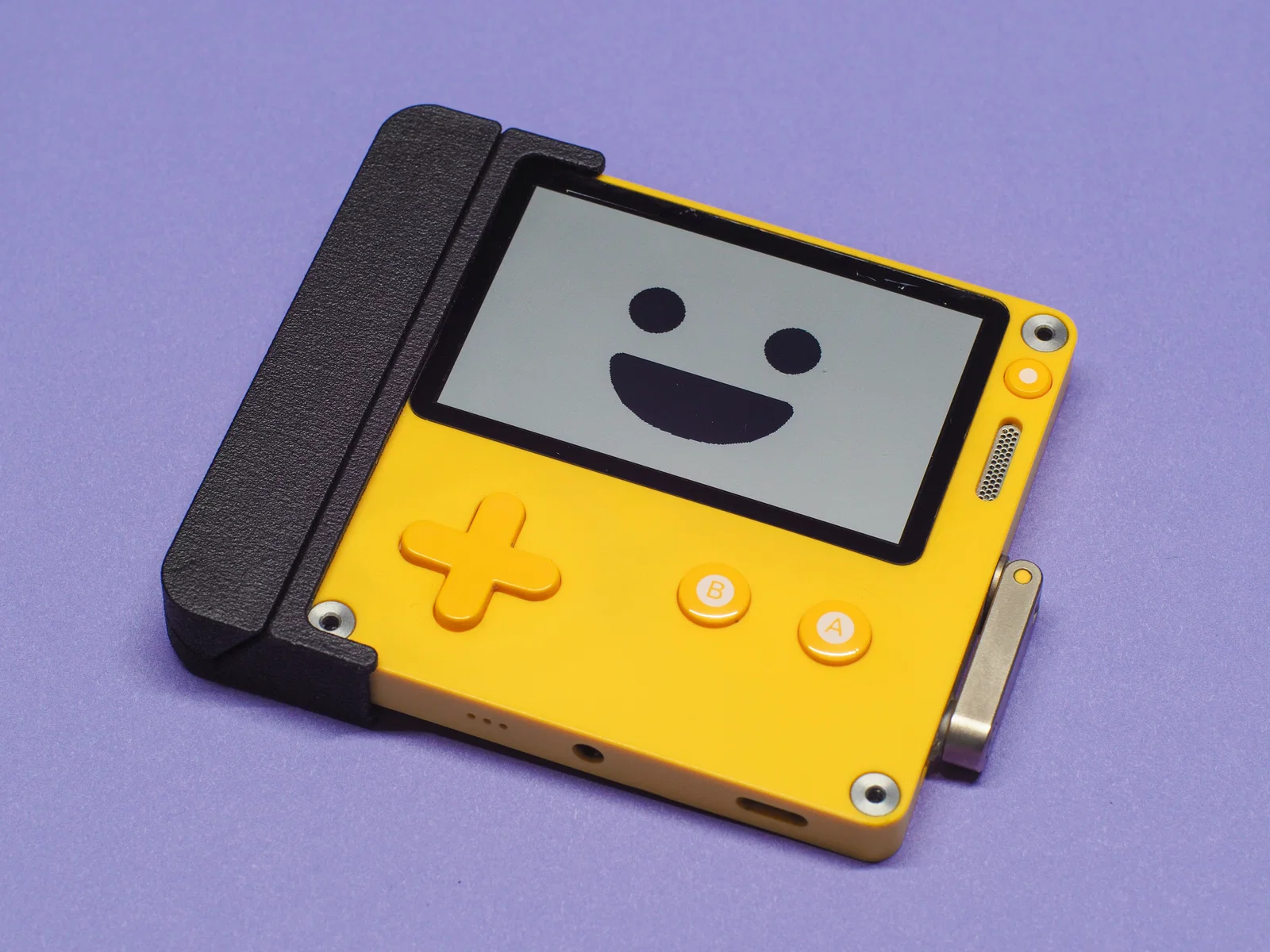

Đây là phụ kiện gắn kiểu khớp nối (snap fit) nhỏ gọn dùng pin AAA tiêu chuẩn, tích hợp đèn LED có thể xoay qua màn hình để làm đèn trợ sáng cho máy chơi game Playdate.

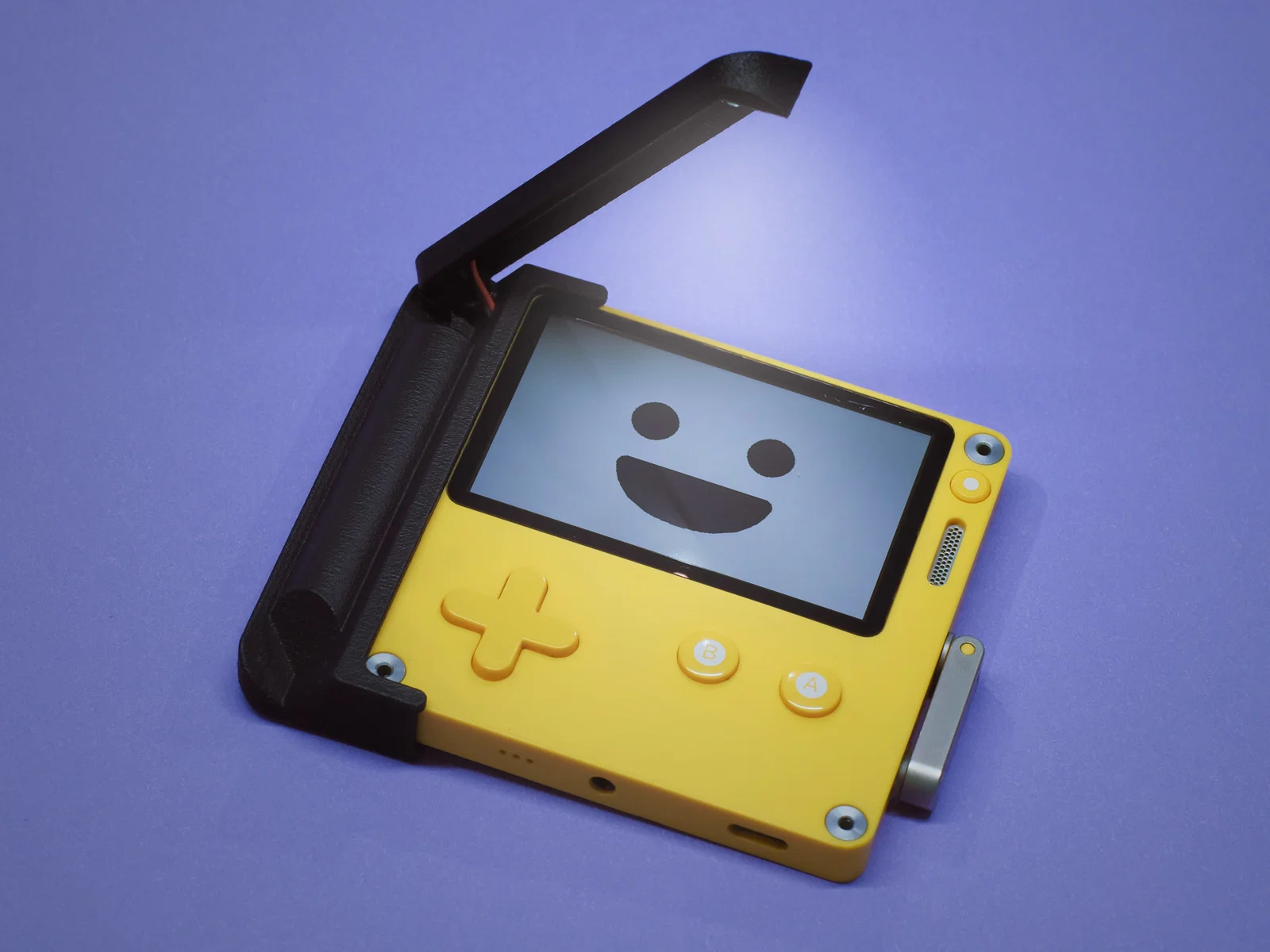

Cơ chế xoay hạ xuống sẽ tác động vào một thanh đẩy và trục cam, giúp đẩy viên pin ra khỏi cực dương để đóng vai trò như công tắc nguồn. Cơ chế này còn đảm nhận nhiệm vụ thứ hai là hỗ trợ giữ chặt tay xoay khi ở vị trí đóng, nhờ vào lực từ lò xo cực pin AAA.

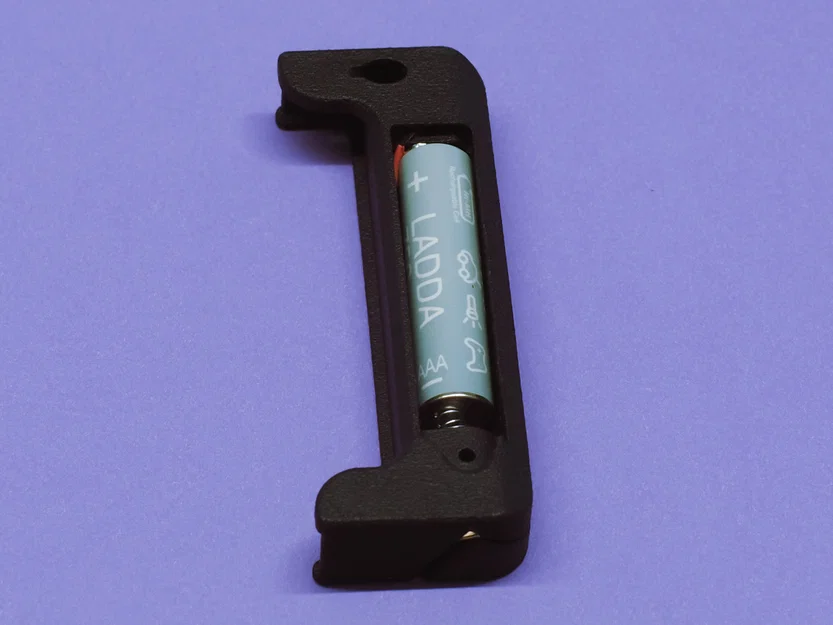

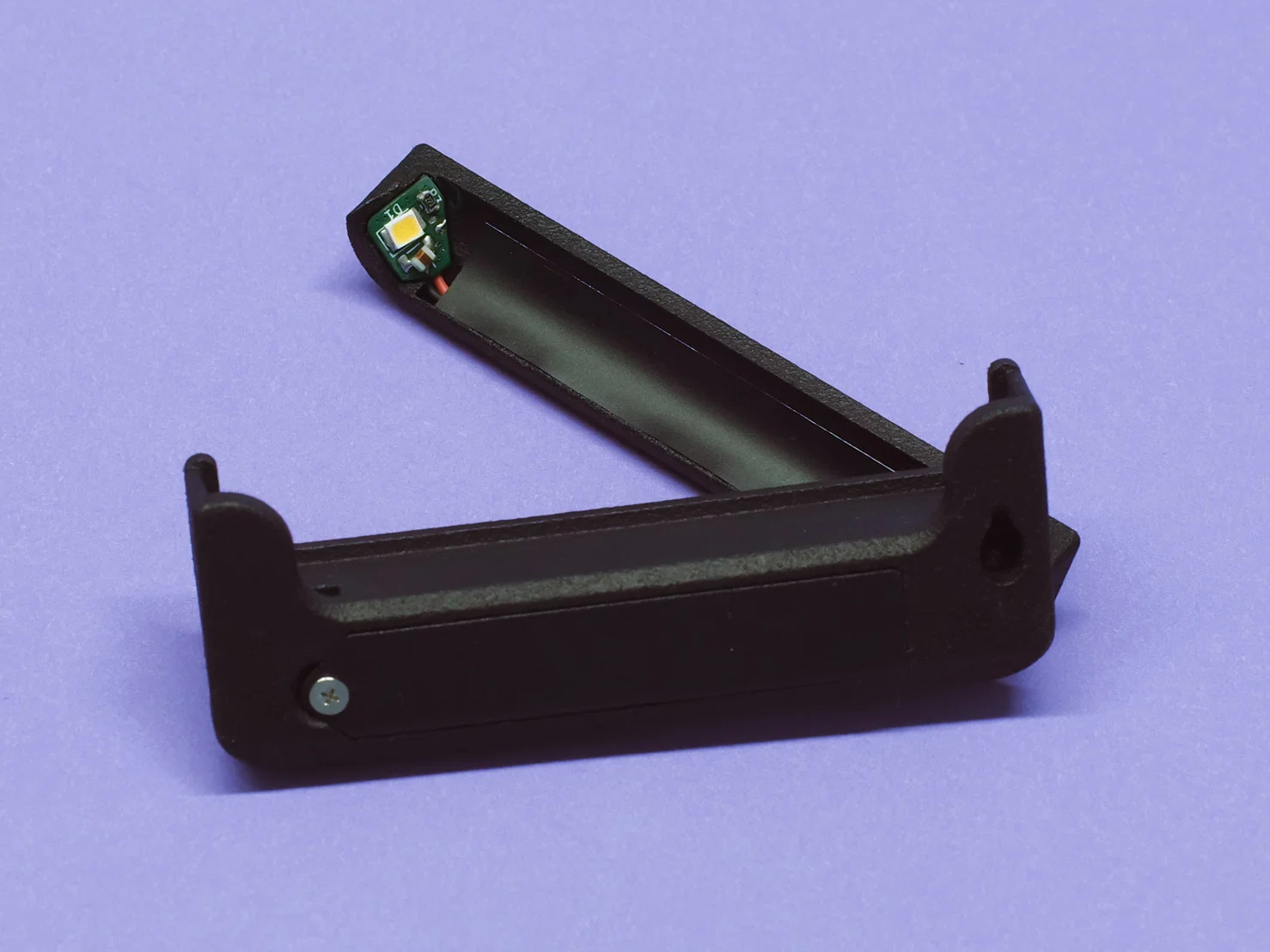

Đèn LED được gắn trên một mạch tăng áp DC-DC tùy chỉnh, cho phép tận dụng những viên pin AAA điện áp thấp vốn thường bị vứt bỏ. Mạch LED tiêu thụ 100mA, vì vậy một viên pin AAA 750mAh (như loại LADDA) có thể dùng được khoảng 7,5 tiếng.

Đây là một dự án khá phức tạp, bạn vui lòng đọc kỹ mô tả trước khi bắt tay vào thực hiện.

Hướng dẫn chế tạo:

Bộ phận pushrod.stl nên được in bằng công nghệ FDM, các bộ phận còn lại nên in bằng SLS, MJF hoặc SLA. Những linh kiện trong ảnh được in bằng công nghệ MJF.

Các file Gerber PCB đi kèm tương thích với JLC PCB, BOM cho mạch cũng có sẵn trong phần tải về. PCB có độ dày 0.8mm và không có yêu cầu sản xuất đặc biệt nào khác.

Danh sách linh kiện (BOM):

• Đai ốc M2 Nyloc
• Ốc M2x8mm đầu lục giác 1.5mm
• Lò xo côn độ dày 0.4mm, đường kính 6mm đến 4mm; cao 8mm (ví dụ: tháo từ lò xo pin của điều khiển từ xa cũ). Nếu bạn tìm kiếm “0.4mm conical spring” trên AliExpress sẽ thấy loại phù hợp.
• Băng dính đồng để làm tiếp điểm pin, hoặc bất kỳ miếng kim loại mỏng nào dùng kèm băng dính hai mặt cũng được.
• Dây điện mảnh, mềm - bắt buộc phải là loại dây mềm nhiều sợi, không dùng dây lõi cứng! Mình thường cắt vỏ cáp USB cũ để lấy dây bên trong.
• Keo siêu dính, keo nến hoặc băng dính xốp hai mặt dày để cố định các bộ phận.
• Cho nắp pin: Đai ốc M1.6 và ốc M1.6x4mm đầu phẳng (loại ốc dùng cho laptop), bạn cũng có thể dùng vít tự khoan nhựa tháo từ các thiết bị điện tử cũ.
• Nam châm đường kính 5mm, dày 2mm (tùy chọn).

Thứ tự lắp ráp:

• Lắp ráp PCB: Chú ý chiều của diode: cực dương nối với R3, cực âm nối với GND. Để dây điện dư ra một chút, cực dương nằm phía trên U1, cực âm phía trên C1.

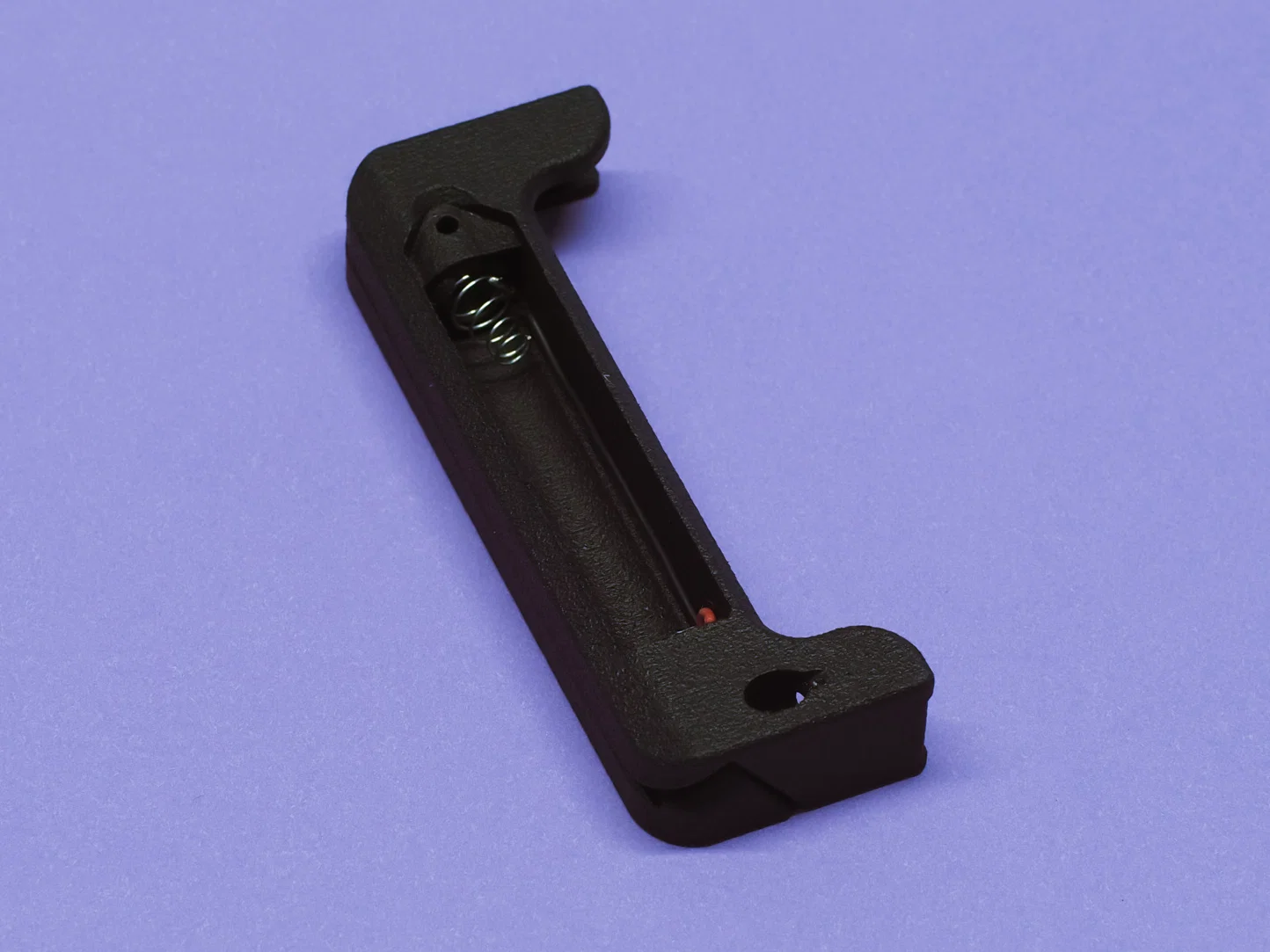

• Đặt lò xo vào bộ phận đế, bạn có thể cần dùng kìm uốn nhẹ vòng đầu tiên để vừa khít.
• Lắp thanh đẩy (pushrod) vào phần đế, có thể cần dùng một chút lực.

• Luồn dây điện vào phần cánh tay, chưa cần dán PCB vội.
• Lắp đai ốc M2 Nyloc vào phần cánh tay.
• Luồn dây qua khe hở của phần đế.
• Lắp phần cánh tay bằng ốc M2x8mm, cẩn thận đừng để kẹt thanh đẩy.
• Đặt PCB vào vị trí cuối cùng và đảm bảo dây điện vẫn có độ chùng nhẹ.
• Dán băng dính đồng (hoặc vật liệu thay thế) làm cực dương và hàn dây dương, hàn dây âm vào lò xo. Việc căn độ dài dây khá khó, hãy kiên nhẫn nhé.

• Giờ bạn có thể dán PCB vào hốc cố định.
• Lắp nắp pin bằng loại ốc bạn chọn, nếu dùng ốc M1.6 thì nên cố định đai ốc M1.6 để không bị rơi mất.
• Gắn nam châm vào các hốc.
• Điều chỉnh độ chặt của ốc M2 sao cho cánh tay xoay có độ rít nhẹ.

Khắc phục sự cố:

• Trên thiết bị của mình, mình phải dán thêm một miếng băng dính dày vào đầu nắp pin để đảm bảo pin AAA đẩy trúng thanh đẩy. Phần tiếp xúc với pin không được có keo để cho phép pin di chuyển.

• Dùng băng dính đồng làm bề mặt tiếp xúc khá khó, mình đã phải dùng keo siêu dính gia cố sau vài tháng sử dụng.
