Giá đỡ lưỡi cưa lọng có khóa (Locking jigsaw blade holder)

Mình không tìm được cái giá đỡ nào ưng ý cho bộ lưỡi cưa lọng Bosch 18V (GST 18 V-LI S) của mình, nên mình đã dành khá nhiều thời gian để thiết kế ra cái giá đỡ này.

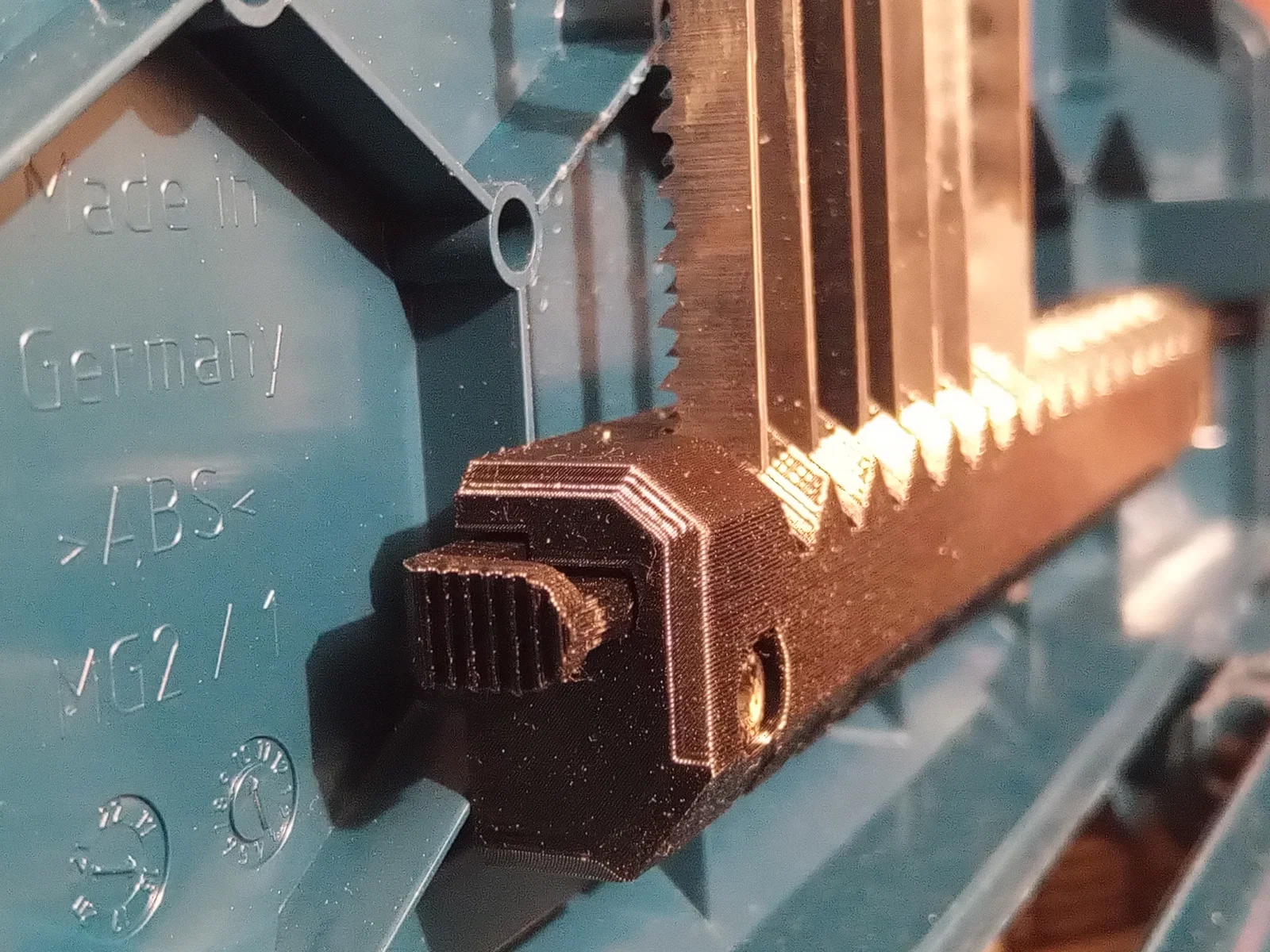

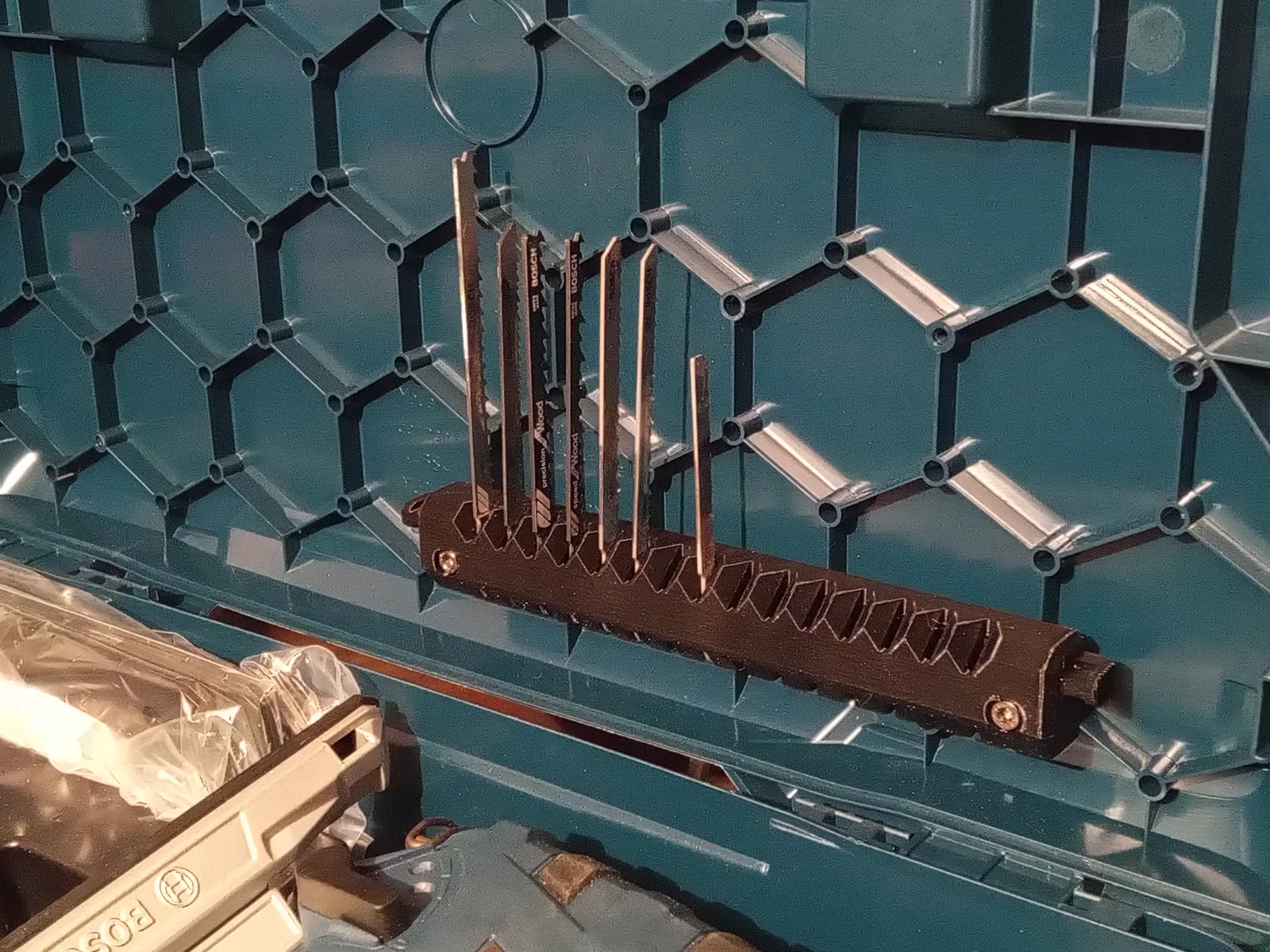

Đây là bộ giá đỡ lưỡi cưa lọng, vừa khít vào phần nắp trên của thùng đồ nghề Sortimo (Bosch). Giá có thể chứa 15 lưỡi cưa, được giữ cố định bằng thanh trượt khóa, bạn có thể mở khóa bằng cách nhấn vào một trong hai nút bấm ở hai bên. Cơ chế này dùng để gắn vào hoặc tháo lưỡi cưa ra, vì giá được lắp theo chiều dọc nên các lưỡi cưa khác vẫn giữ nguyên vị trí. Giá được thiết kế tương thích với tất cả các loại lưỡi cưa T-shank có độ dày từ 1-2 mm và mọi chiều dài.

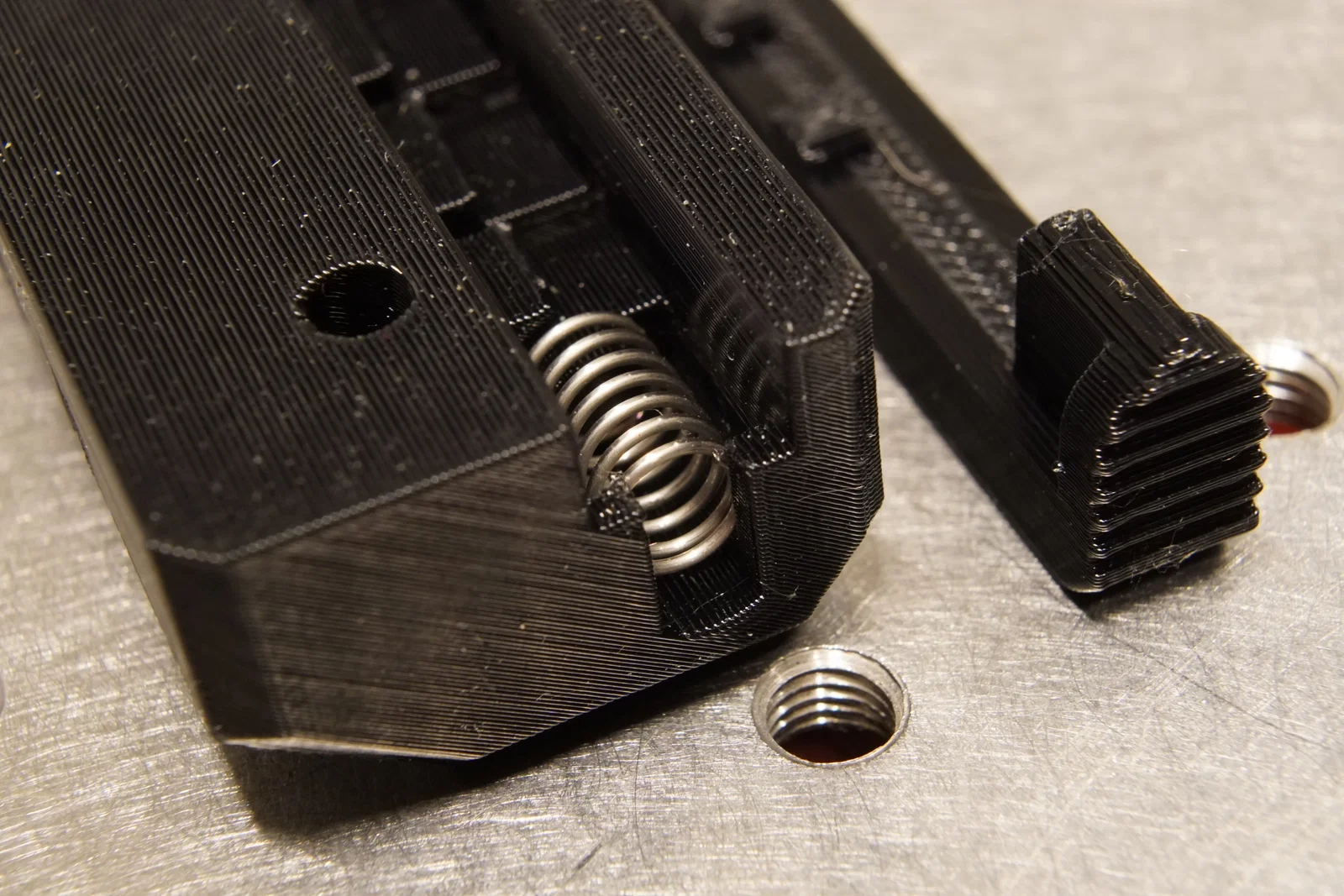

Model này được tối ưu để in rất dễ dàng, không cần support, không cần hậu xử lý, nhưng khuyến khích dùng vòi phun 0.4 mm. Thanh trượt được căng bằng hai lò xo có kích thước T0.6xW6xL15 mm. Để lắp giá vào nắp thùng đồ nghề, bạn hãy làm nóng ốc vít M4 rồi vặn chúng vào các lỗ gắn.

Mình cũng cung cấp mã nguồn (.stp & .3dm) nếu bạn muốn tùy chỉnh thiết kế theo ý mình. Nhớ chia sẻ thành phẩm của bạn nhé!
