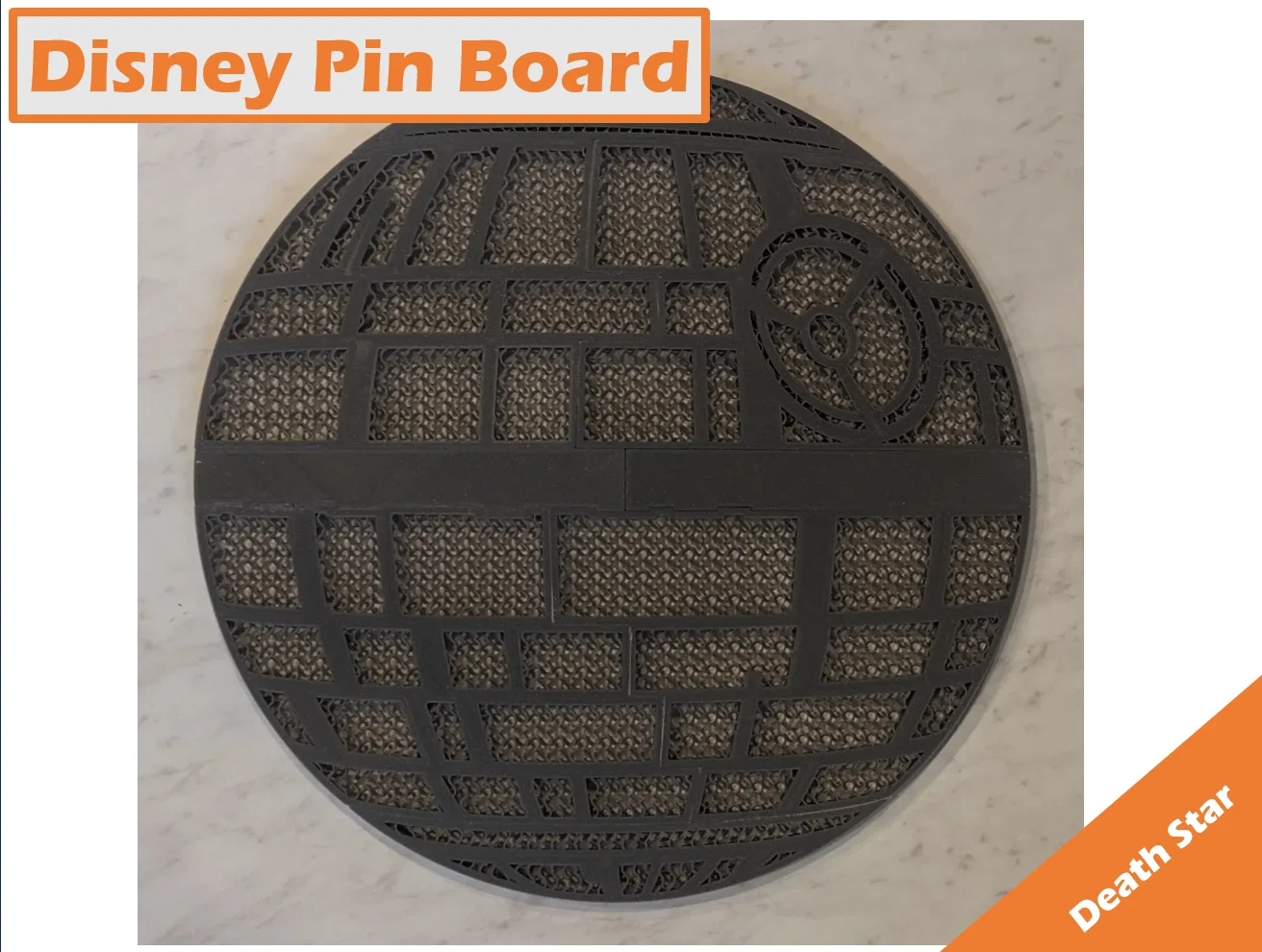

Bảng Ghim Disney (Death Star)
Thêm một bảng ghim chủ đề Star Wars để bạn trưng bày bộ sưu tập ghim từ Galaxy's Edge và các khu vui chơi Disney. Mô hình được thiết kế tinh tế với phần infill độc đáo để cắm ghim cực kỳ tiện lợi.
Mô tả

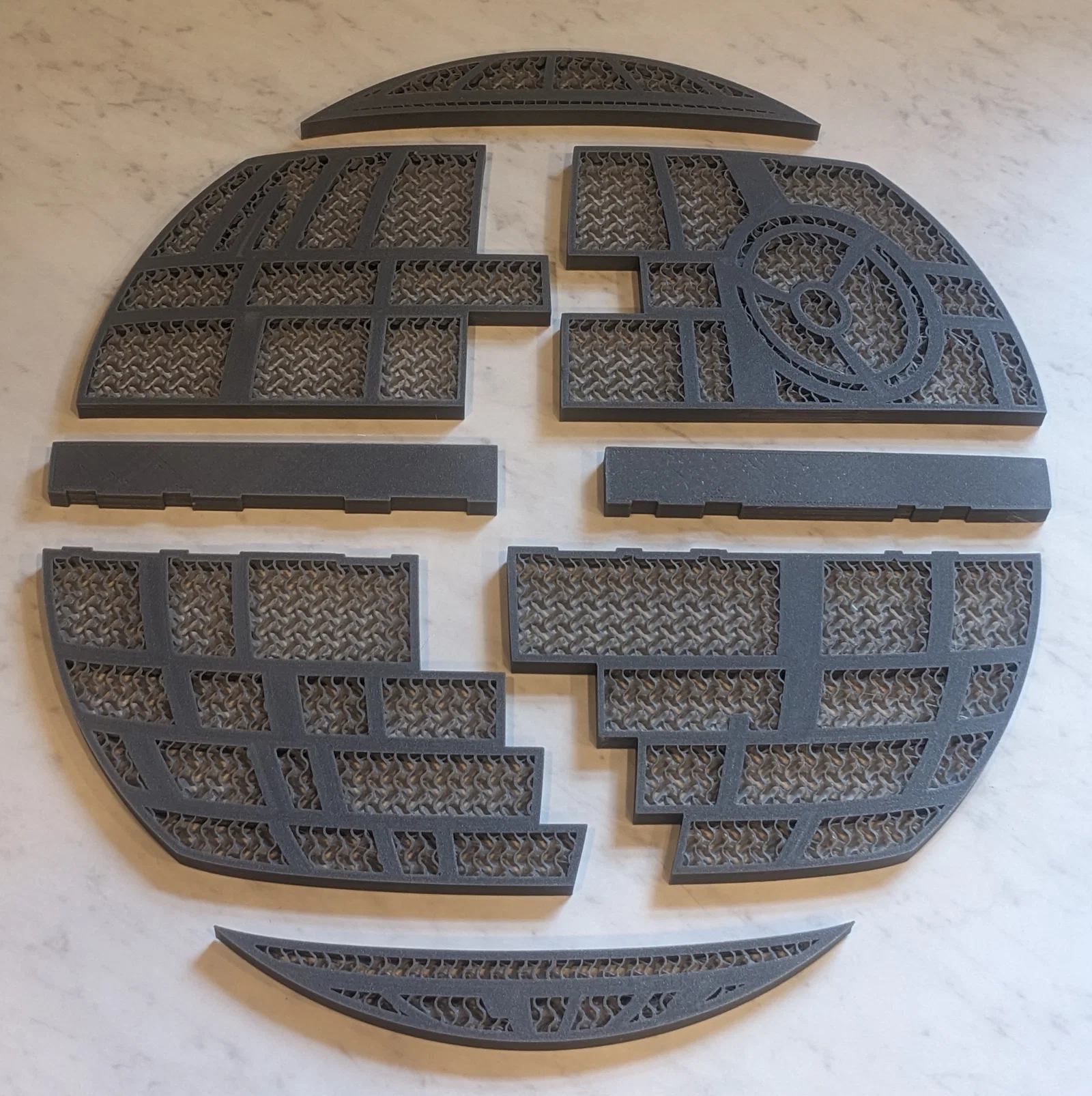

Tất cả các bộ phận được in bằng nhựa PLA với độ cao lớp 0.2mm. Mình đã thiết kế khoảng hở 0.18mm giữa các bộ phận khớp với nhau dựa trên dung sai máy in và loại nhựa mình sử dụng. Toàn bộ mô hình được chia thành nhiều phần do giới hạn kích thước khổ in của máy.
ĐỌC KỸ TRƯỚC KHI IN!
Để mô hình vừa có lớp đáy/mặt trên kín, vừa có phần infill lộ ra ngoài, mình đã phải slice hai file STL cùng lúc để tạo ra gcode như ý muốn.

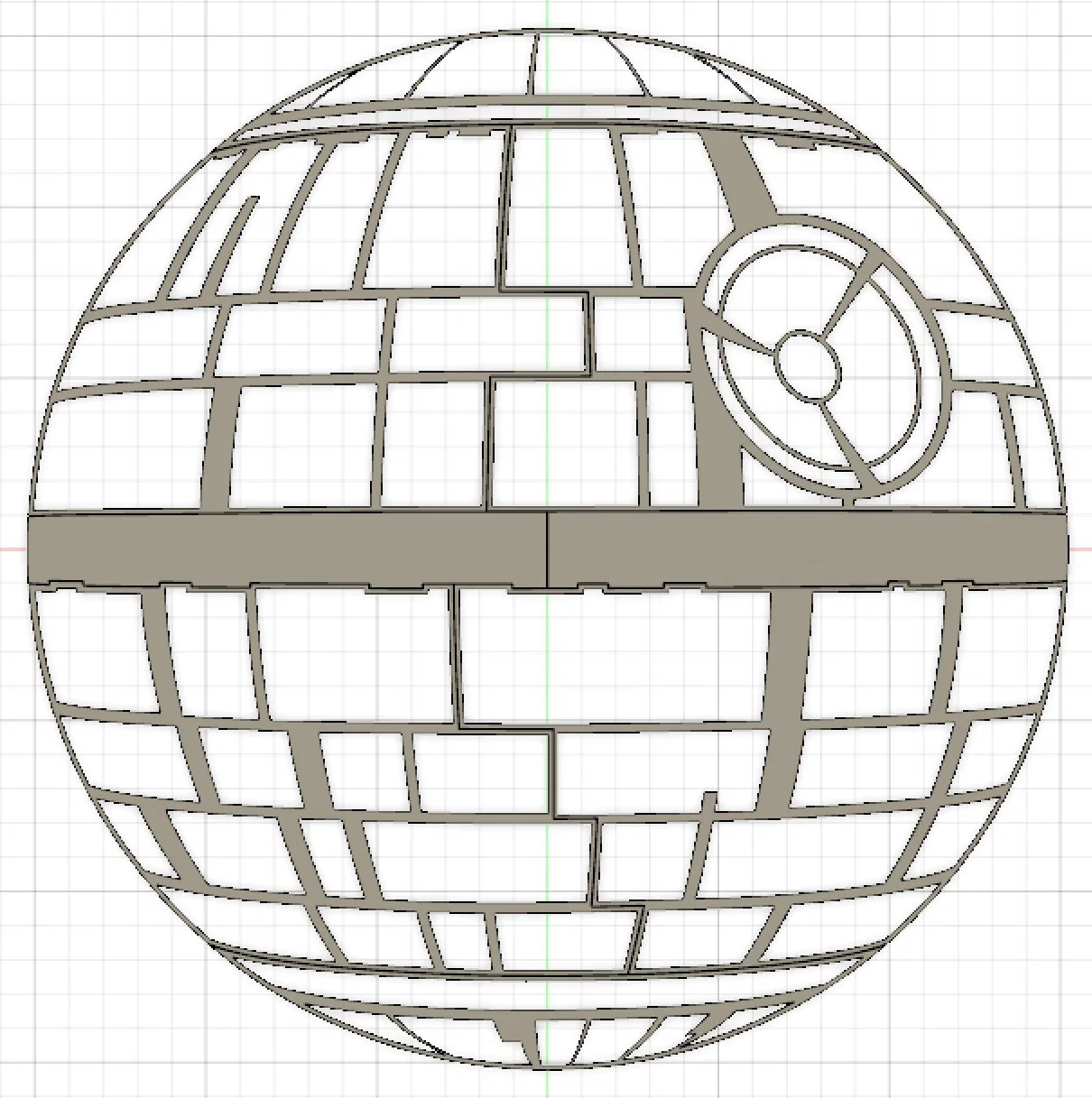

File STL đầu tiên là mô hình chính, bao gồm các đường nét (của Death Star) và lớp đáy dày 3mm. Trong CURA, hãy chỉnh thông số top & bottom layer count về “0” để làm lộ phần infill, và đặt infill là 13% kiểu gyroid. Tại bước này, bất kỳ vùng nào trên file STL rộng hơn đường biên sẽ bị lộ phần infill. Tuy nhiên, chúng ta không muốn điều này xảy ra cho toàn bộ mô hình.
Vì vậy, file STL thứ hai mình nạp vào slicer là file “chặn” (blocker). Mình đặt file này trên bàn in ảo cùng với file STL đầu tiên. File blocker giống hệt file đầu tiên nhưng không có lớp đáy 3mm. Mục đích của file blocker là 'che' đi những vùng mà mình không muốn lộ infill.
Để làm việc này, mình căn chỉnh cả hai file STL cùng hướng và đặt chúng vào giữa bàn in (X=0mm, Y=0mm). Bằng cách này, cả hai file sẽ chiếm cùng một không gian. Sau khi đã chỉnh top/bottom layer về “0” trong CURA để làm lộ infill của file đầu tiên, tiếp theo hãy:
- Chọn file blocker
- Vào phần “per model settings” của CURA (thanh công cụ bên trái)
- Chọn “modify settings for overlaps”
- Chỉnh mesh type thành “cutting mesh”
- Nhấn “select settings”
- Cuộn xuống phần “Top/Bottom”
- Tích chọn “Top Layers” và “Bottom Layers”, sau đó nhấn close
- Chỉnh giá trị top & bottom layers thành 4, hoặc tùy chỉnh sao cho phù hợp với máy in của bạn
- Nhấn “slice”
Kết quả là tại những vị trí file blocker đè lên file gốc, infill sẽ không bị lộ ra ngoài. Chỉ phần đáy dày 3mm của file gốc mới có infill lộ ra – đây là phần mà bạn sẽ dùng để cắm ghim.
LƯU Ý: Các file phần xích đạo (equator) cần được in với lớp top và bottom nguyên vẹn. Đừng làm lộ infill trên các file này.

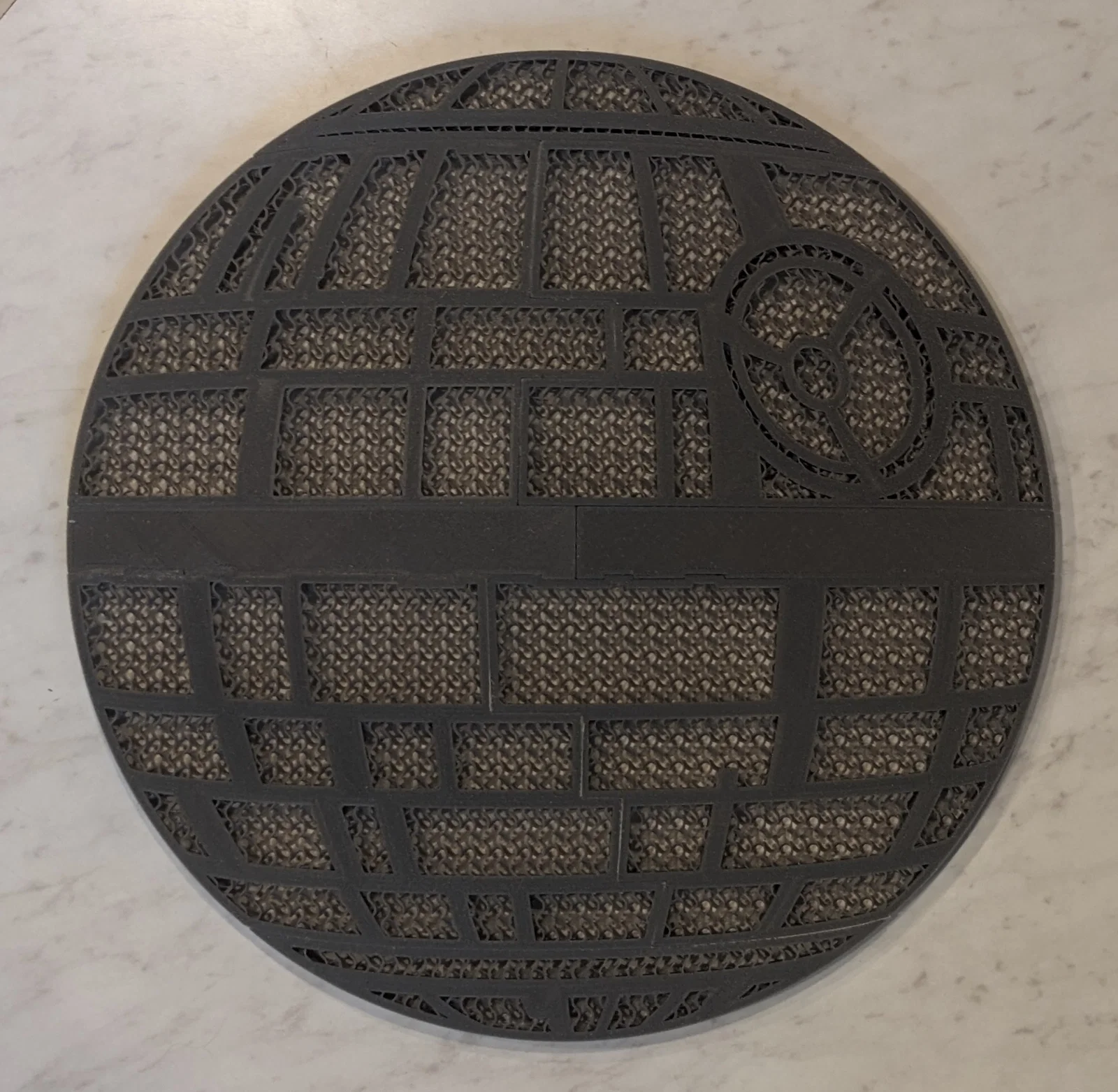

Lắp ráp
Mình không dùng khung cố định như các loại bảng ghim khác. Toàn bộ bảng ghim này được giữ chặt với nhau hoàn toàn bằng keo dán sắt tại các bề mặt khớp nối.
