Nissan Skyline GTR R34 Kit Card - Mô hình lắp ráp dạng thẻ độc đáo

Cập nhật 01.06.2024:

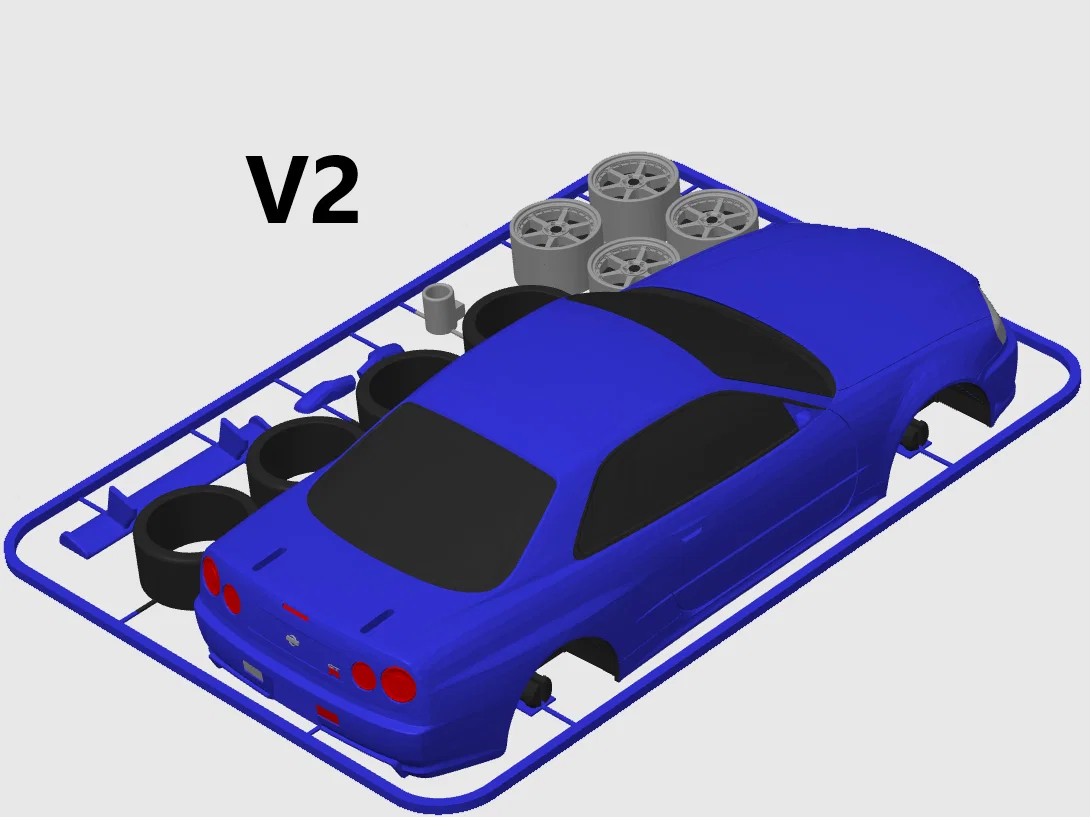

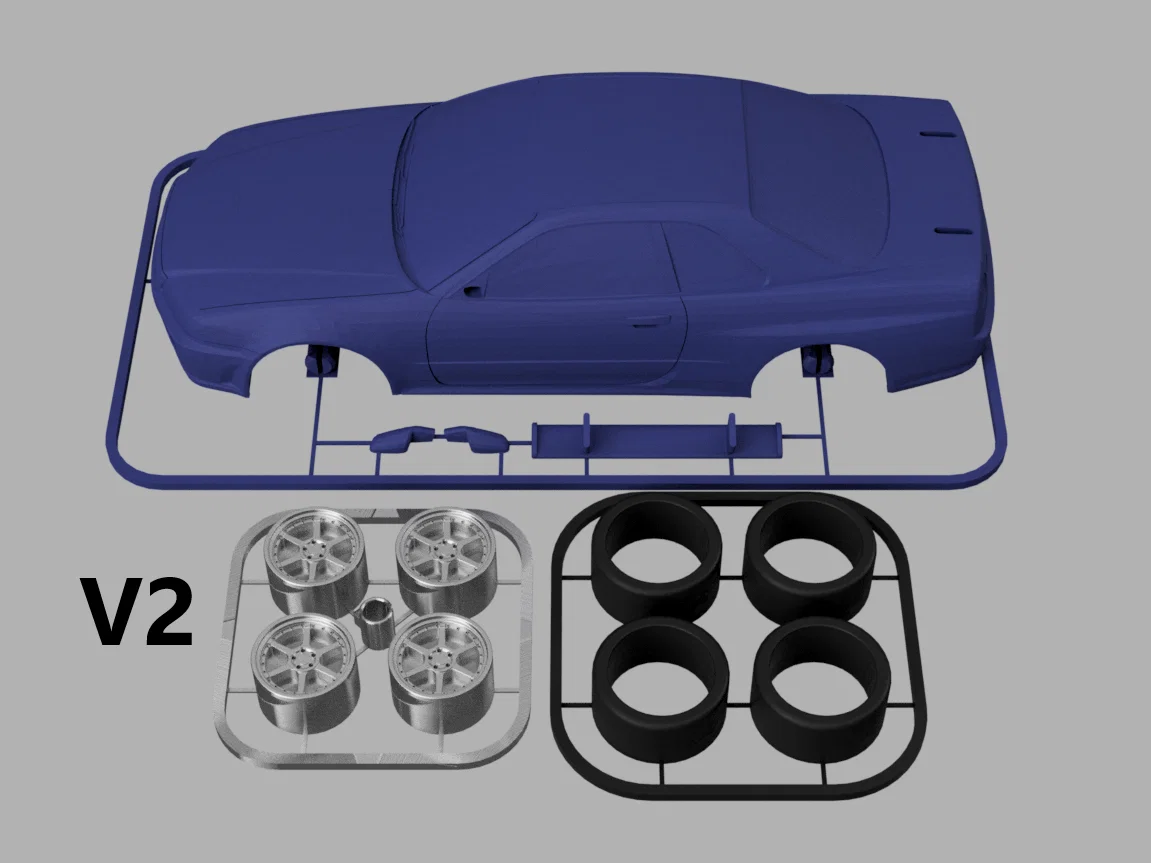

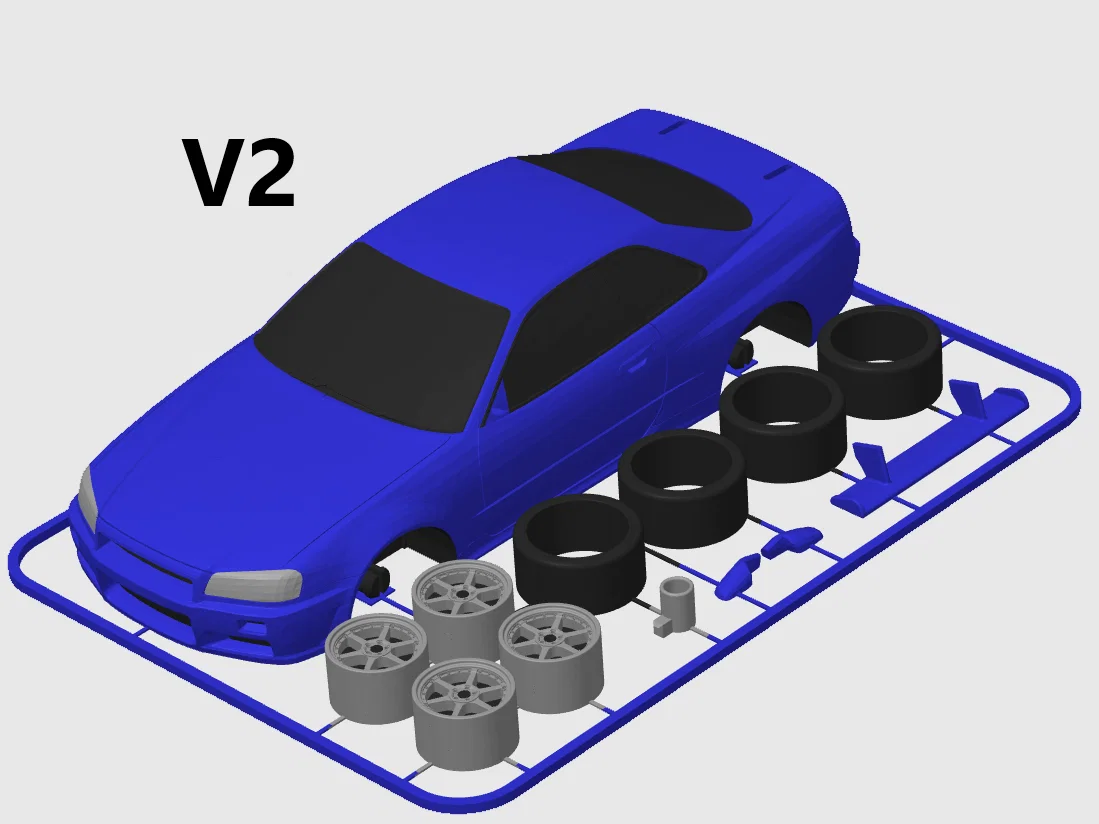

Đã thêm phiên bản V2. Thay đổi mới:

• Thân xe và khung gầm được gộp thành một phần (phần trước đã được tích hợp). Kích thước bàn in yêu cầu đã tăng lên!
• Sơn lại hoàn toàn mới (giống với xe nguyên bản hơn)

Cập nhật 26.05.2024:
Đã sửa lỗi trong file 3MF.

Tóm tắt

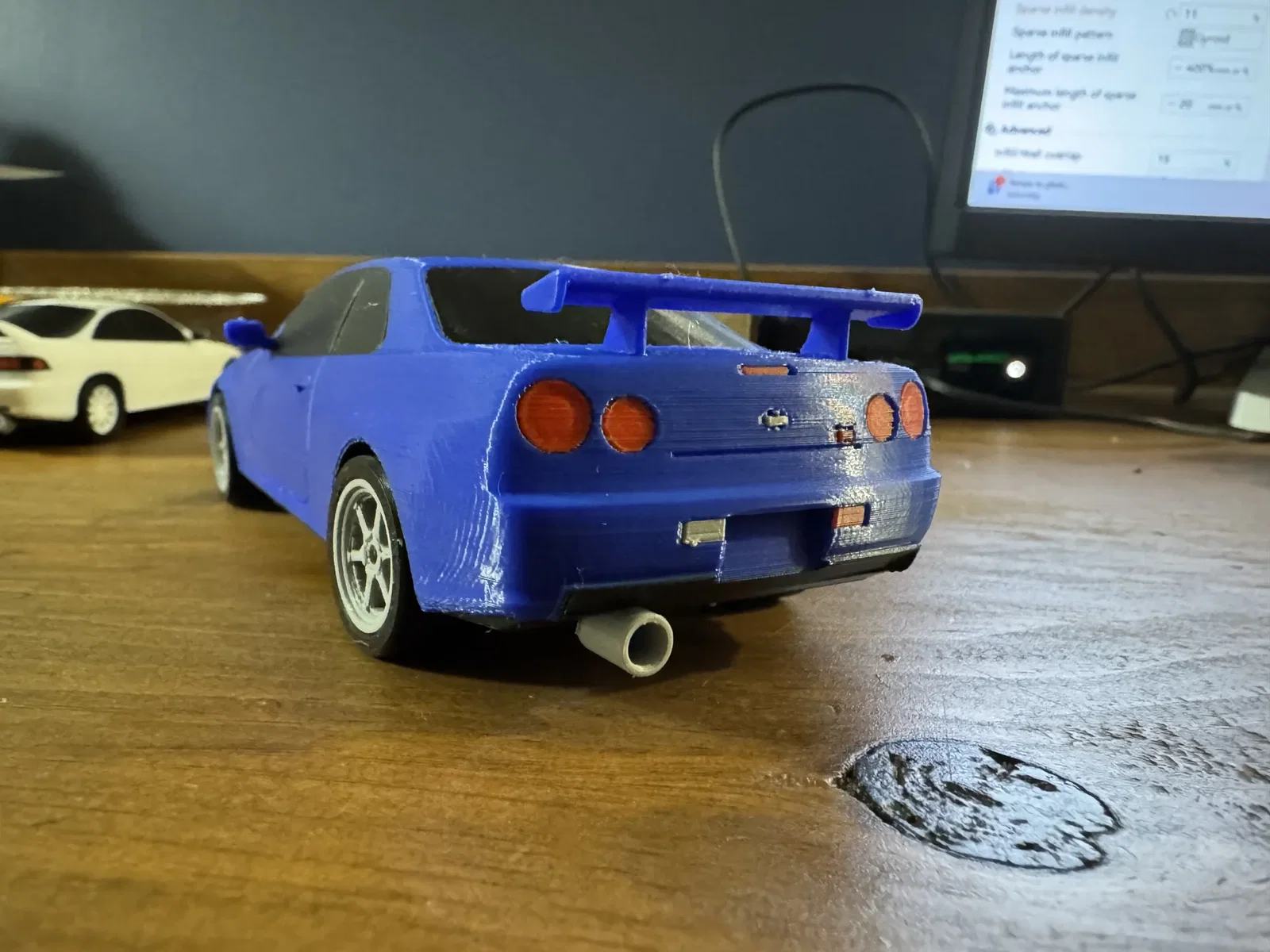

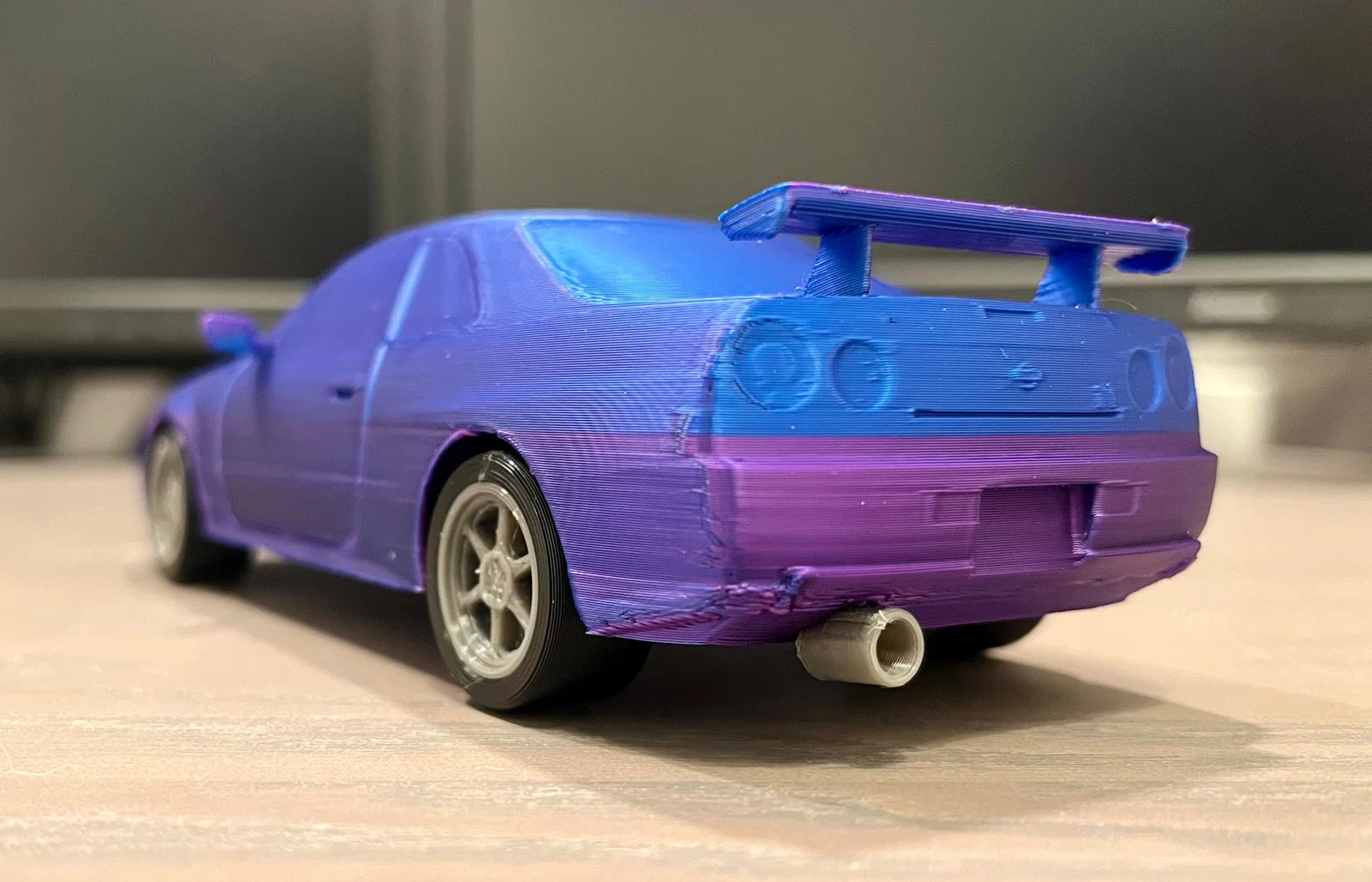

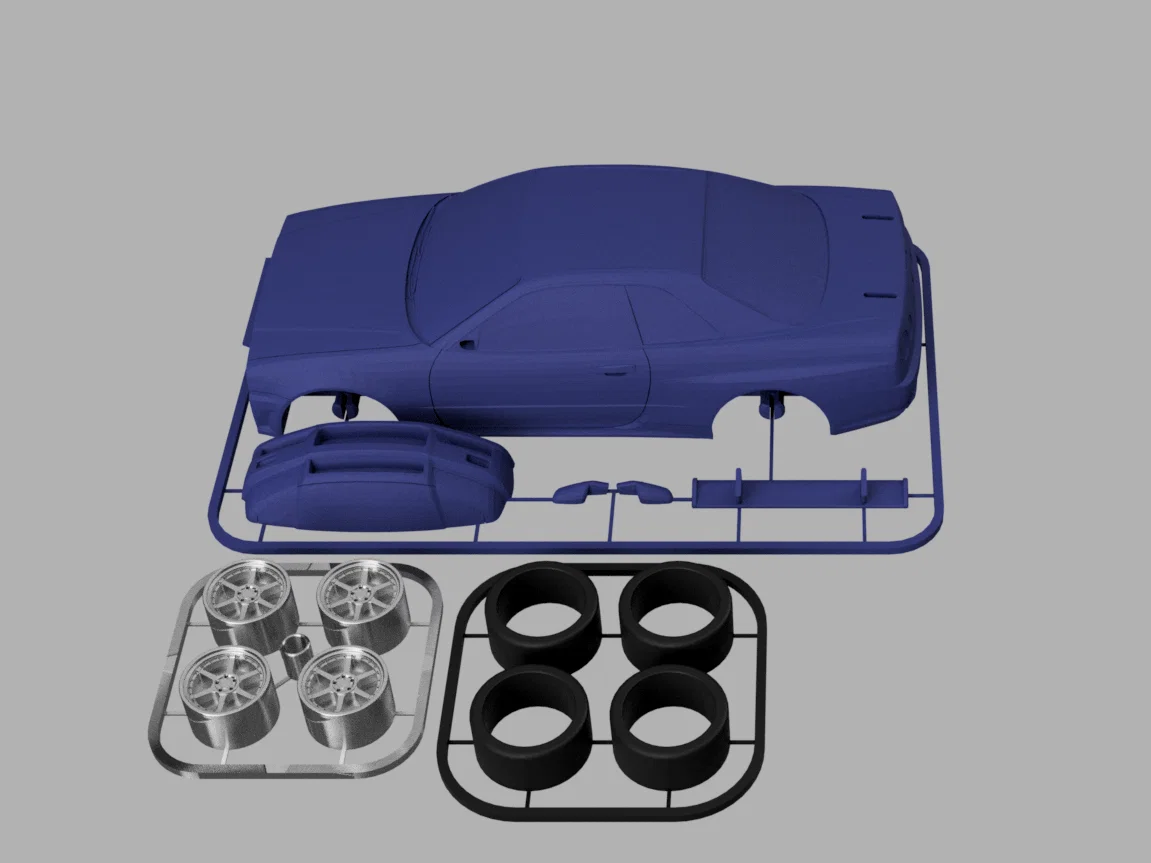

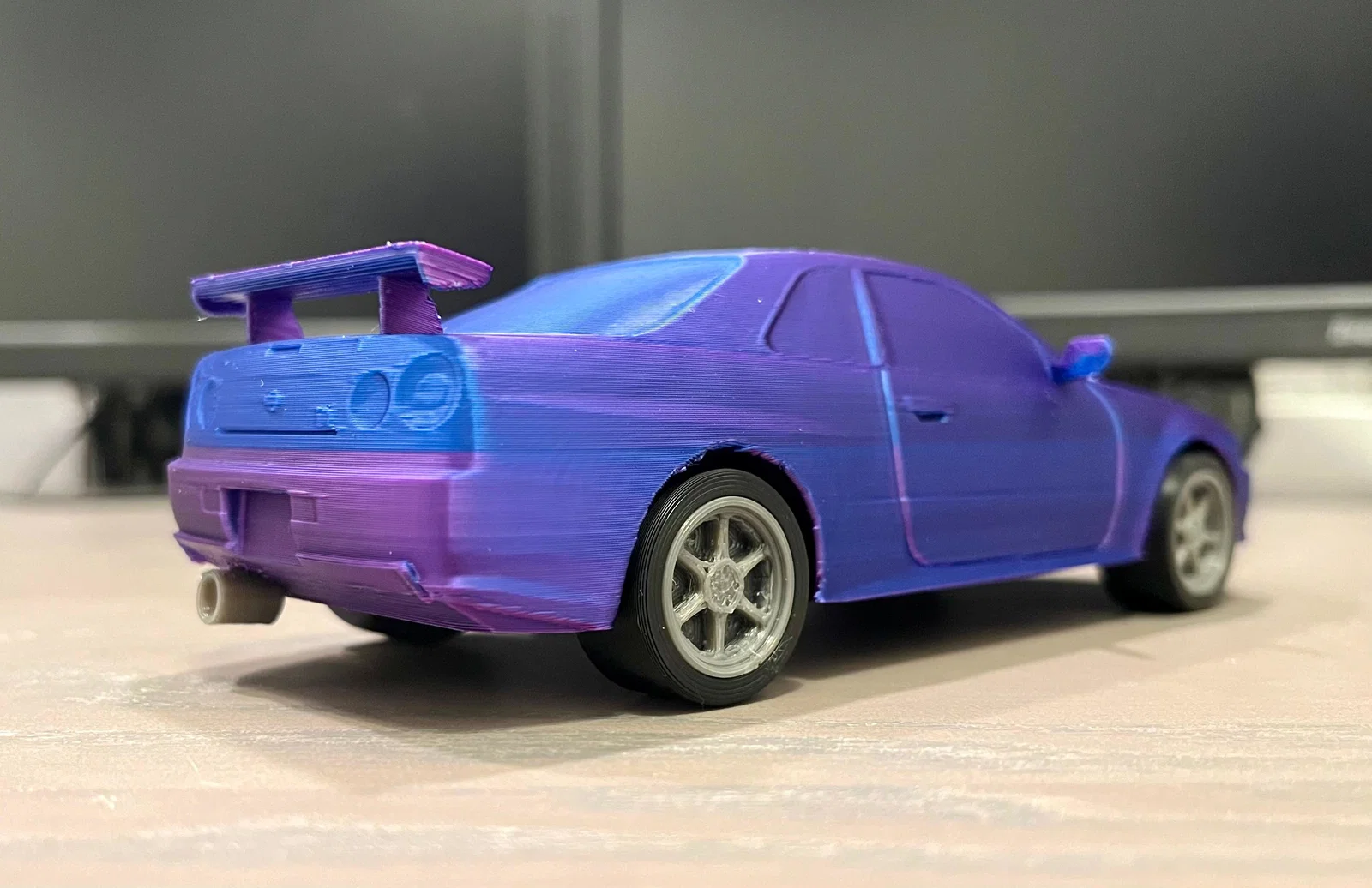

Đây là mô hình Nissan Skyline (R34) GTR theo phong cách kit / gift card. Bạn có thể khám phá những chi tiết đặc trưng được thiết kế tinh tế, bao gồm cả cánh gió và ống xả riêng biệt :) Sau khi in, mô hình có thể được lắp ráp dễ dàng nhờ các khớp nối tích hợp sẵn. Bánh xe có thể xoay được, nhưng xe sẽ không chạy được trên mặt phẳng.

Các phiên bản

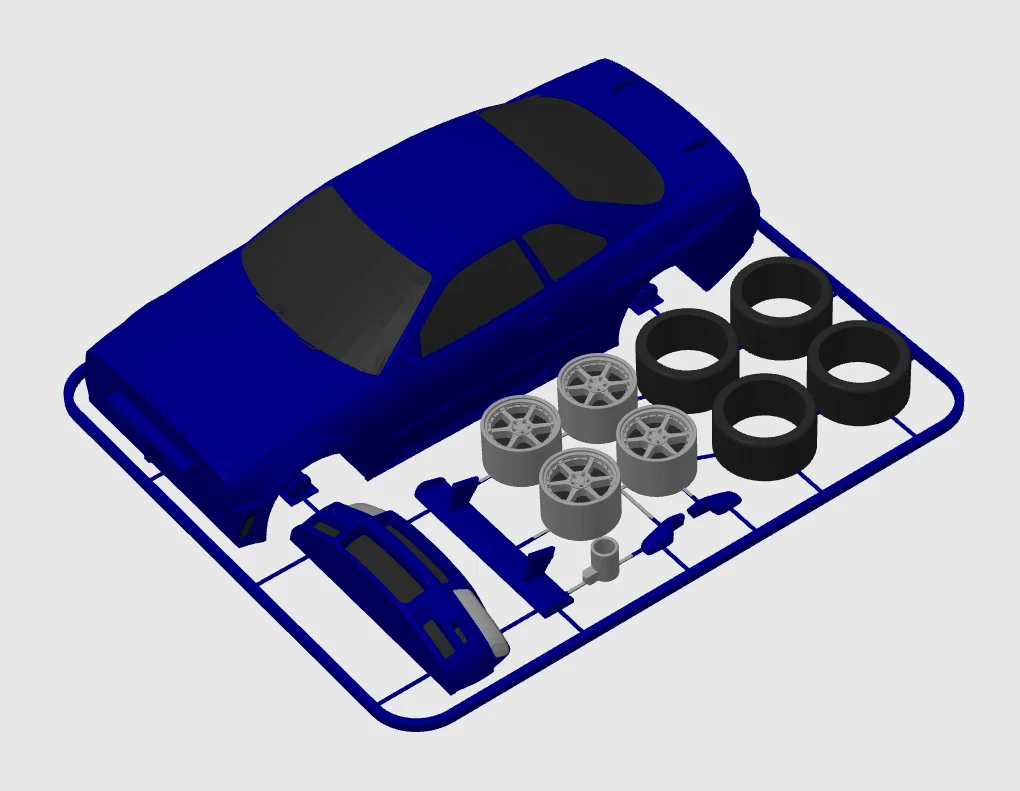

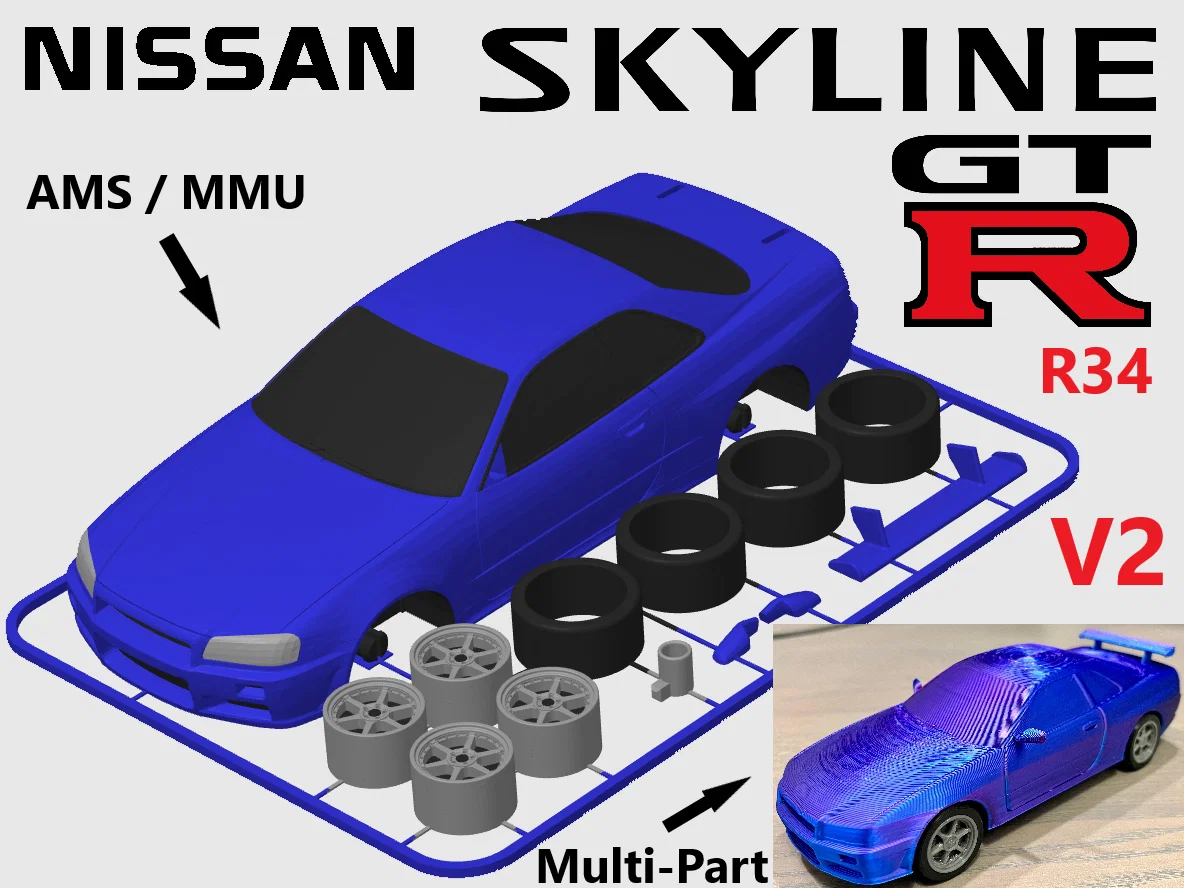

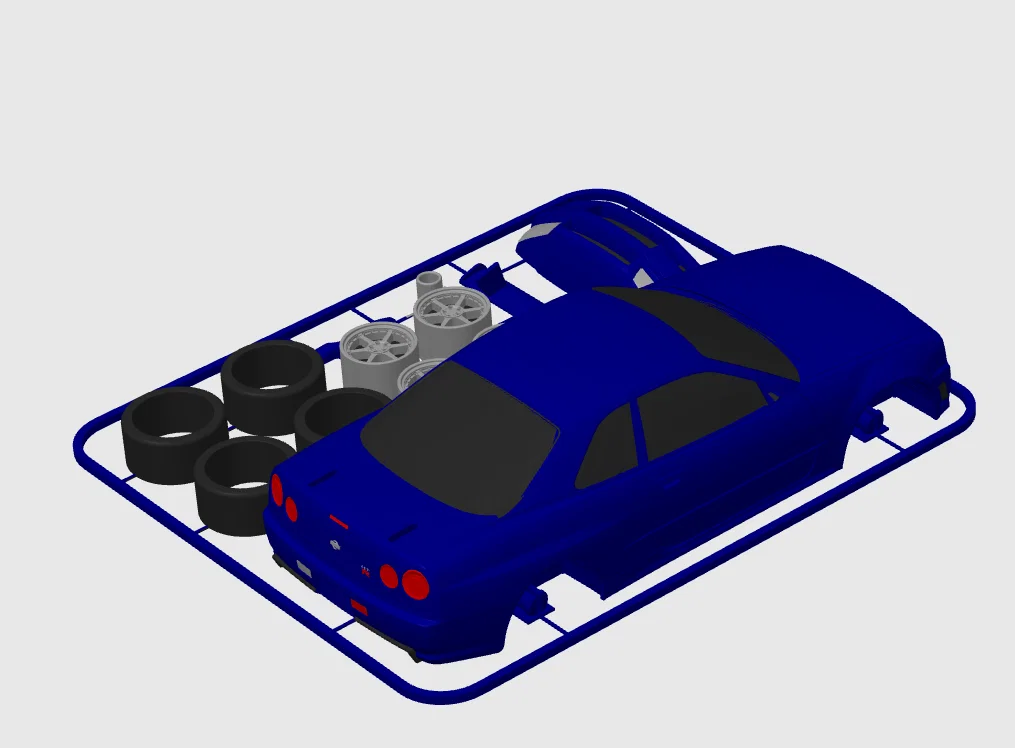

Bộ hoàn chỉnh có sẵn file STL để in đơn sắc. Có file 3MF với màu sắc được thiết lập sẵn dành cho người dùng AMS hoặc MMU. Nếu không dùng các hệ thống này, thân xe, vành và lốp xe cần được in riêng biệt. Phiên bản V1 phù hợp hơn cho các máy in có bàn in nhỏ.

Thông số in ấn
In với chiều cao lớp 0.15mm hoặc thấp hơn để hiện rõ các chi tiết. Tôi đã in mô hình của mình ở chiều cao lớp 0.2mm. Không cần hỗ trợ (No supports). Sử dụng 3 đường bao (perimeters) và 10% mật độ lấp đầy (infill).

Hậu xử lý
Các thanh chống nhỏ có thể được loại bỏ nhanh chóng và sạch sẽ bằng kìm cắt nhựa. Vui lòng loại bỏ các phần hỗ trợ đã được thiết kế sẵn dưới trục trước và sau.

Lắp ráp
Bộ kit rất dễ lắp ráp, tất cả các bộ phận khớp với nhau rất tốt. Sử dụng một chút dầu bôi trơn cho lỗ ở vành xe để bánh xe quay dễ dàng hơn. Nếu có bộ phận nào bị lỏng, bạn có thể dùng keo siêu dính để cố định.

Kích thước

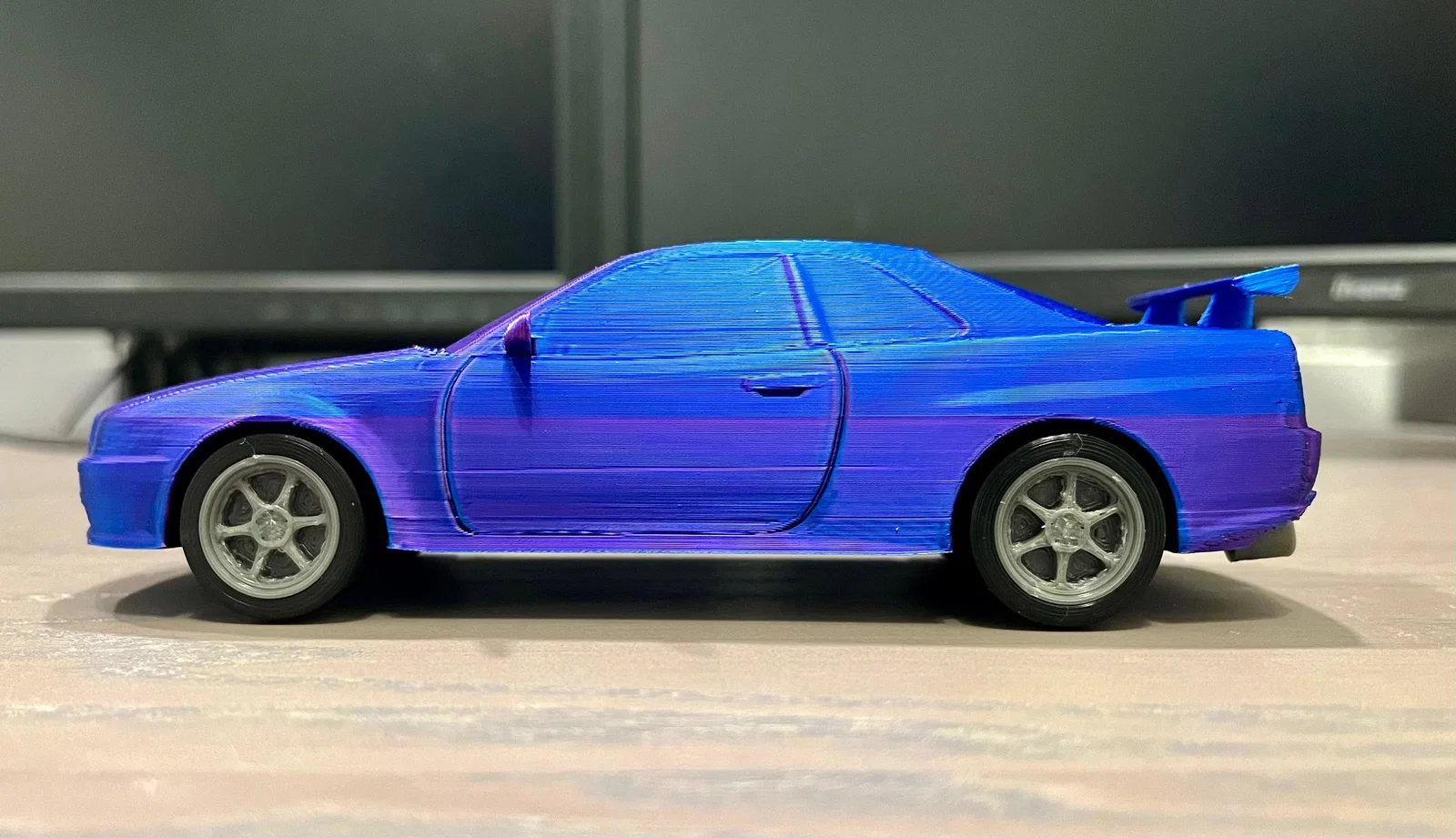

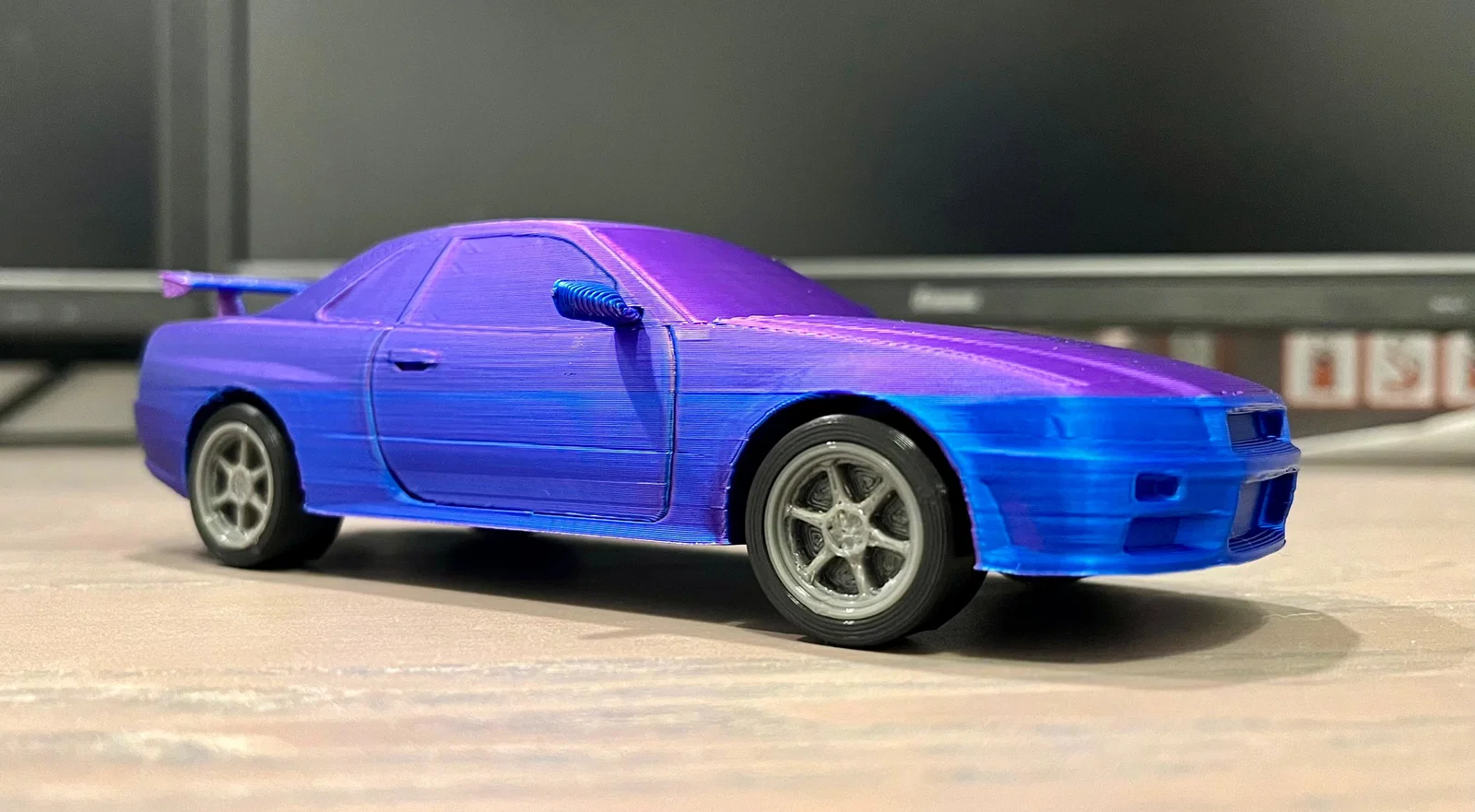

Mô hình sau khi lắp ráp hoàn chỉnh có kích thước: Chiều cao: 48mm
Độ sâu: 164.4mm
Chiều rộng: 70mm (tính cả gương chiếu hậu)

Thẻ kit card hoàn chỉnh có kích thước khi in như sau: Chiều cao: 39.5mm (V2: 39.5mm)
Độ sâu: 158.8mm (V2: 169.5mm)
Chiều rộng: 137mm (V2: 121.5mm)
Việc thay đổi tỷ lệ (scaling) vẫn hoạt động tốt trong một phạm vi nhỏ nhờ vào độ dung sai cho phép.

Các mô hình khác
Tôi sẽ cố gắng ra mắt thêm nhiều mô hình xe khác trong thời gian tới. Hãy chờ đón nhé!

Hy vọng bạn có những giây phút in ấn và lắp ráp vui vẻ giống như tôi :-)
