Hệ thống kệ trưng bày xếp chồng (Tương thích Gridfinity)

Tối ưu hóa không gian trưng bày hoặc hệ thống Gridfinity của bạn với Stackable Display Shelf System! Dễ in và dễ lắp ráp, bạn chỉ cần khớp các mảnh lại với nhau là xong. Thiết kế này giúp tiết kiệm nhựa tối đa, cho phép bạn linh hoạt cấu hình theo nhiều cách khác nhau, rất phù hợp cho nhiều mục đích sử dụng.

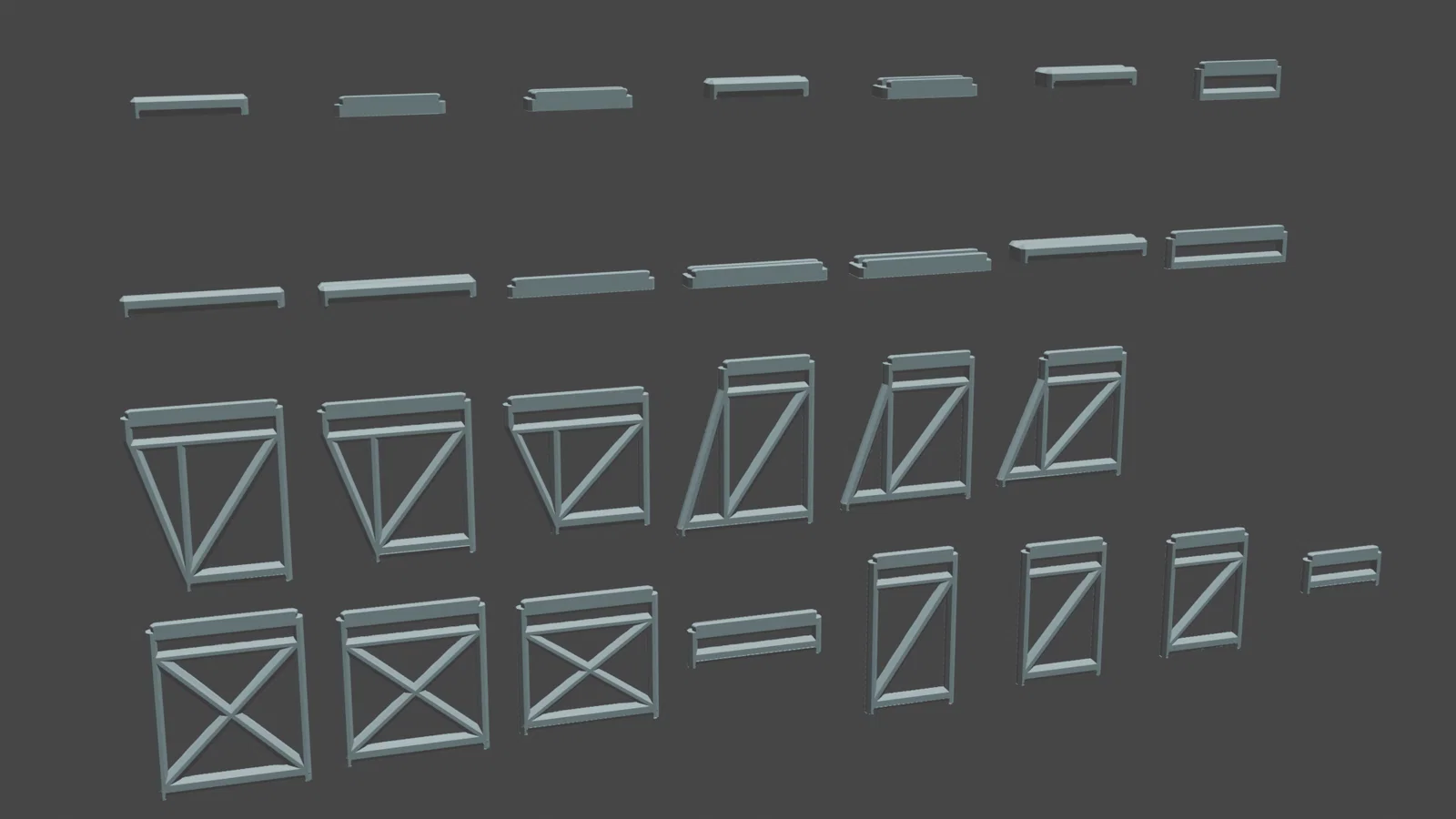

Bạn có thể lựa chọn từ 36 loại chân đế và 8 loại kệ khác nhau có thể kết nối với nhau.

Các loại kệ này tương thích hoàn toàn với 3-in-1 Display Shelf.

Các chi tiết cần in

Mỗi 'tầng' cần:

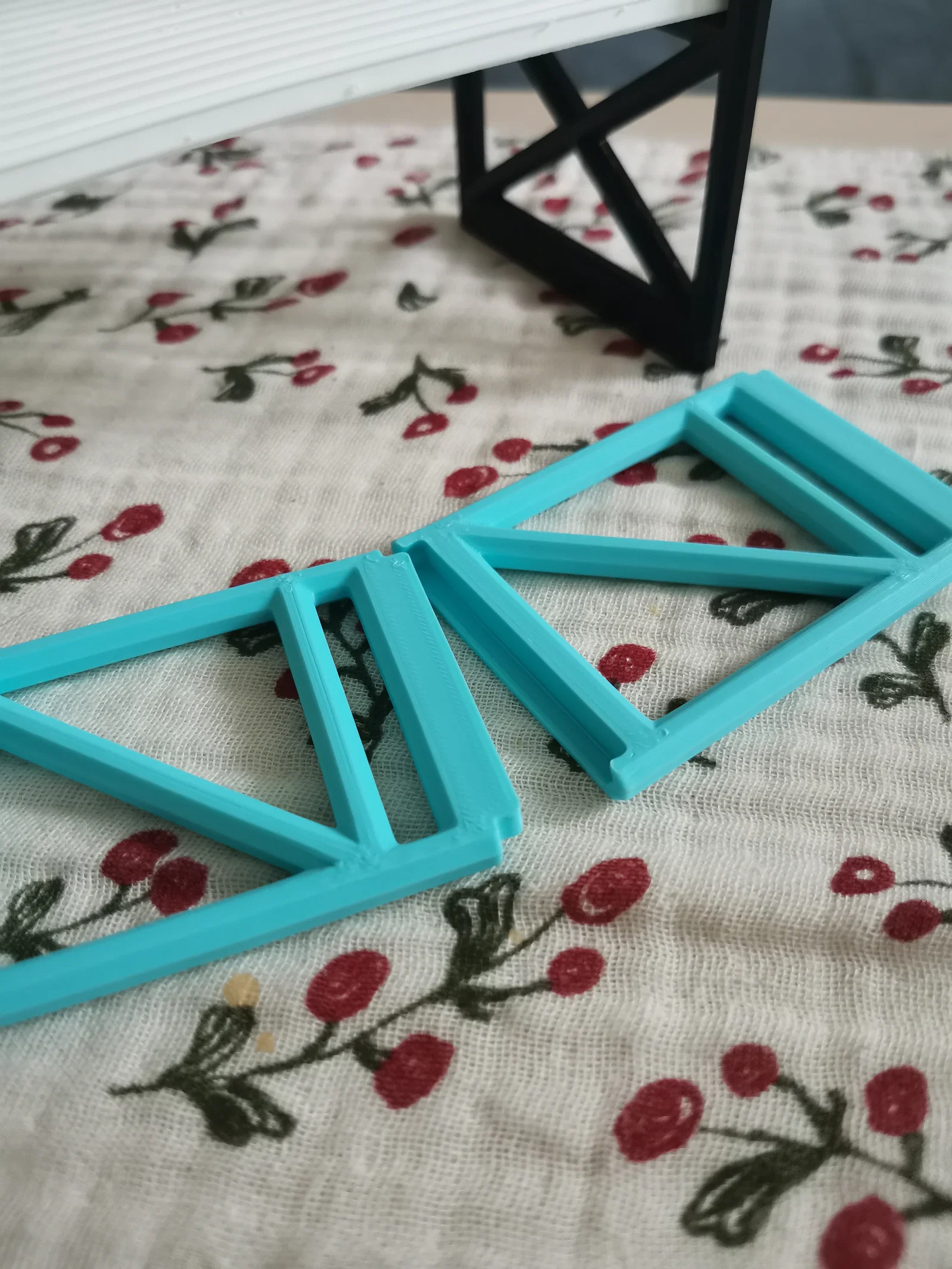

• 2x chân đế (base)

• 1x kệ (shelf)

Nếu muốn tiết kiệm nhựa, mình khuyên bạn nên dùng loại kệ hình lục giác.

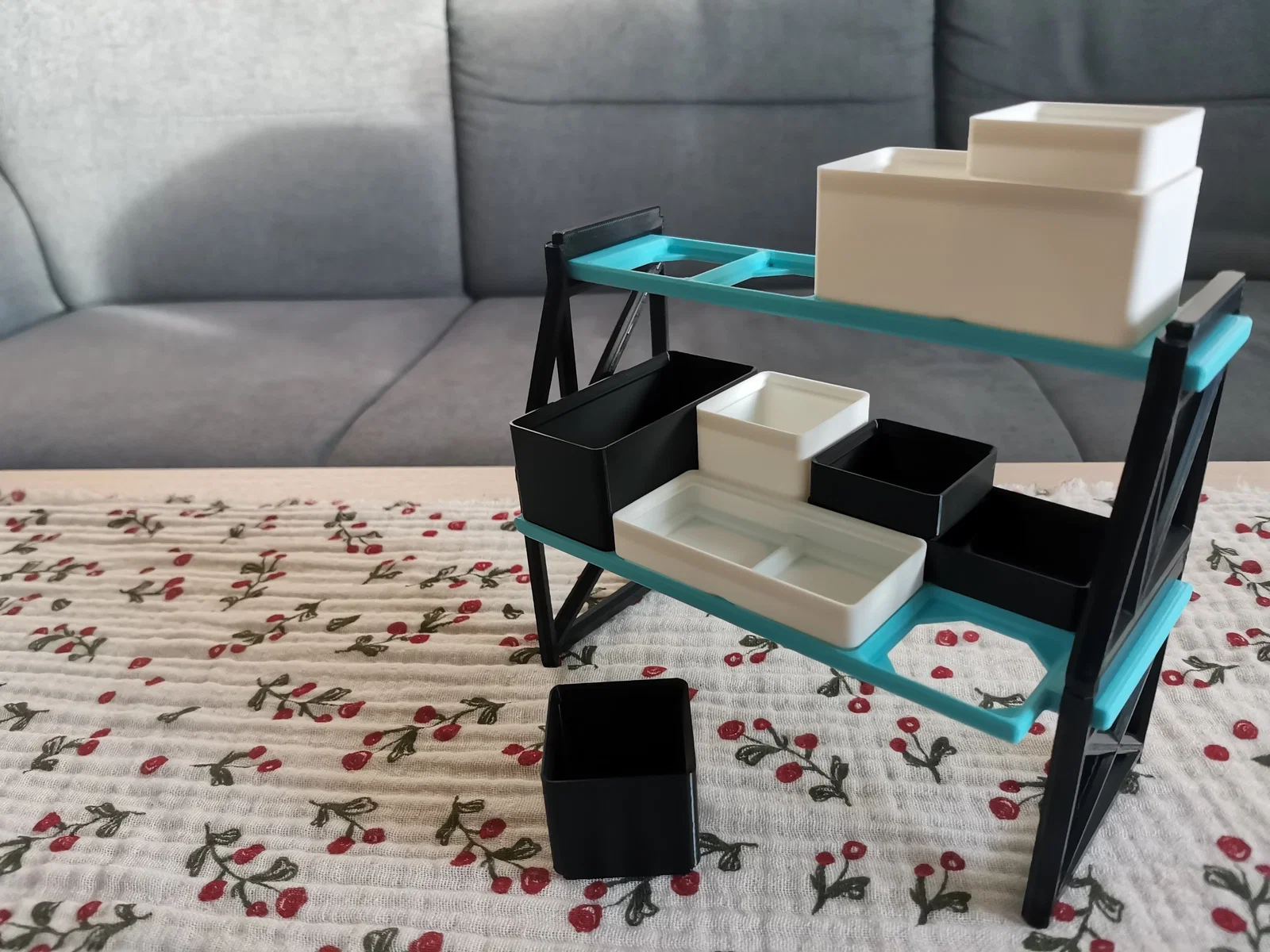

Kệ Gridfinity ngắn có kích thước 4x1 và kệ dài là 4x2. Với chân đế cao 80mm, số tầng tối đa hợp lý là 7U, 90mm là 8U và 100mm là 9U. Bạn vẫn có thể chồng cao hơn nhưng việc lấy đồ sẽ hơi bất tiện. Các ngăn Gridfinity trong ảnh là loại 2U và 5U.

Ghi nhận nguồn (Attribution)

Mô hình này dựa trên Display Stand (3 shelf) của elden.designs. Hiện tại, chỉ còn kích thước của các kệ là giữ nguyên so với bản gốc của elden.design.

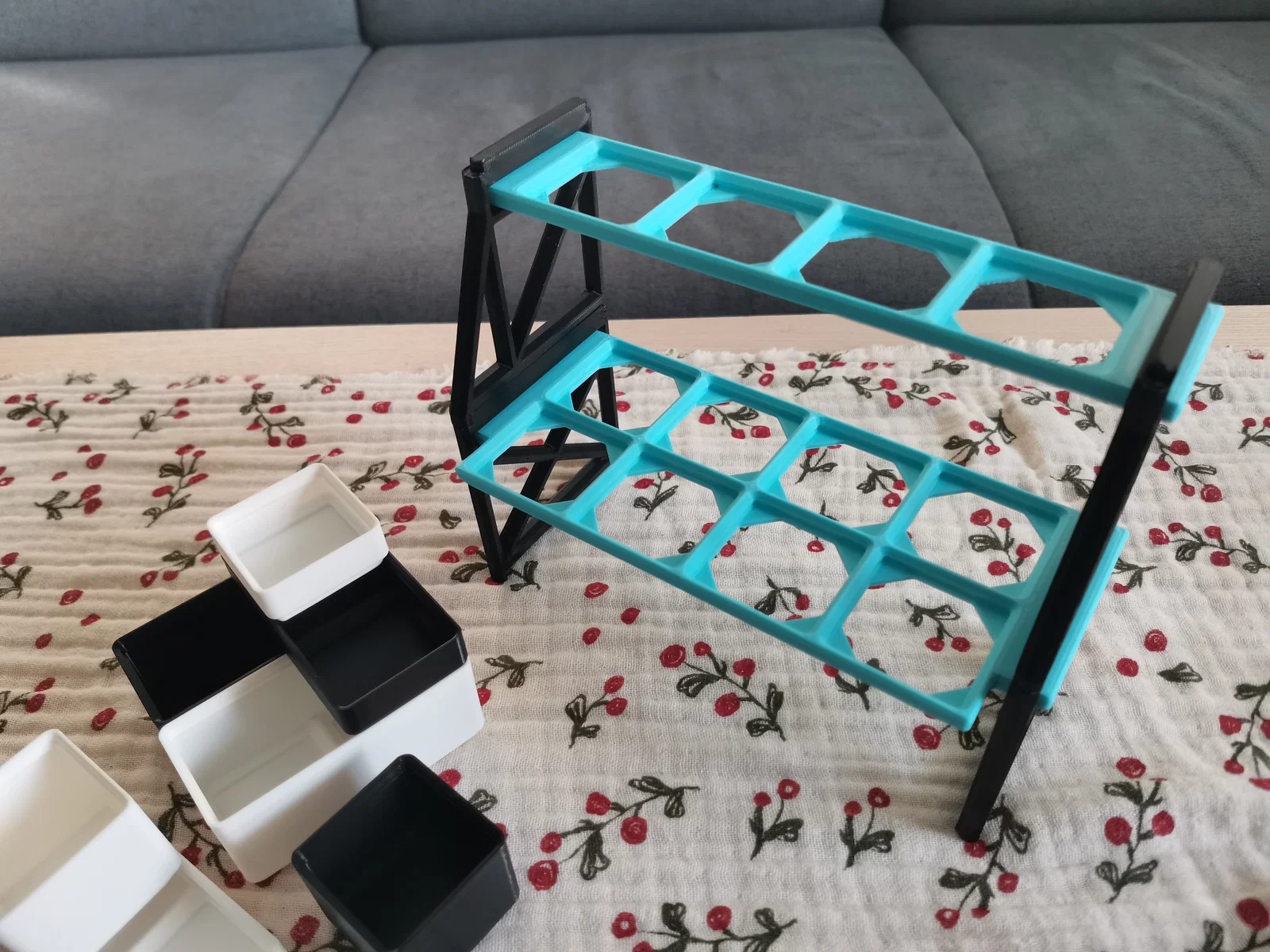

Các kệ Gridfinity được phát triển dựa trên gridfinity minimal magnetic baseplate của Jools.

Kích thước

Short Base: 57x(26/80/90/100/120/150)x7 mm
Short Feet: 57x(10/22)x7 mm
Short Cap: 57x10x7 mm
Short Shelf: 45x6x200 mm

Long Base: 82x(26/80/90/100/120/150)x7 mm
Long Feet: 82x(10/22)x7 mm
Long Cap: 82x10x7mm
Long Shelf: 70x6x200 mm

Hỗ trợ (Supports)

Bạn cần dùng support loại Normal (không dùng tree) cho các mẫu chân đế. Phần này rất nhỏ, dễ gỡ và chỉ cần thiết cho khớp nối.

Thông số in 3D

Layer Height: 0.2 mm
Infill: 15%

Nhật ký cập nhật

• [06.02.25] - Thêm biến thể chân đế 120mm & 150mm, tối ưu hóa hình học các biến thể hiện có
• [06.01.25] - Thêm các kệ Gridfinity
• [13.12.24] - Thêm đầu bịt (caps) & chân (feet)
• [09.12.24] - Thêm linh kiện chân đế 26mm, chân 10 & 22mm, đầu bịt 10mm
• [05.12.24] - Thêm tất cả linh kiện chân đế phiên bản 90 & 100mm
