Bộ khung đỡ Gantry cho Ender 3 V3 SE / KE

Tóm tắt

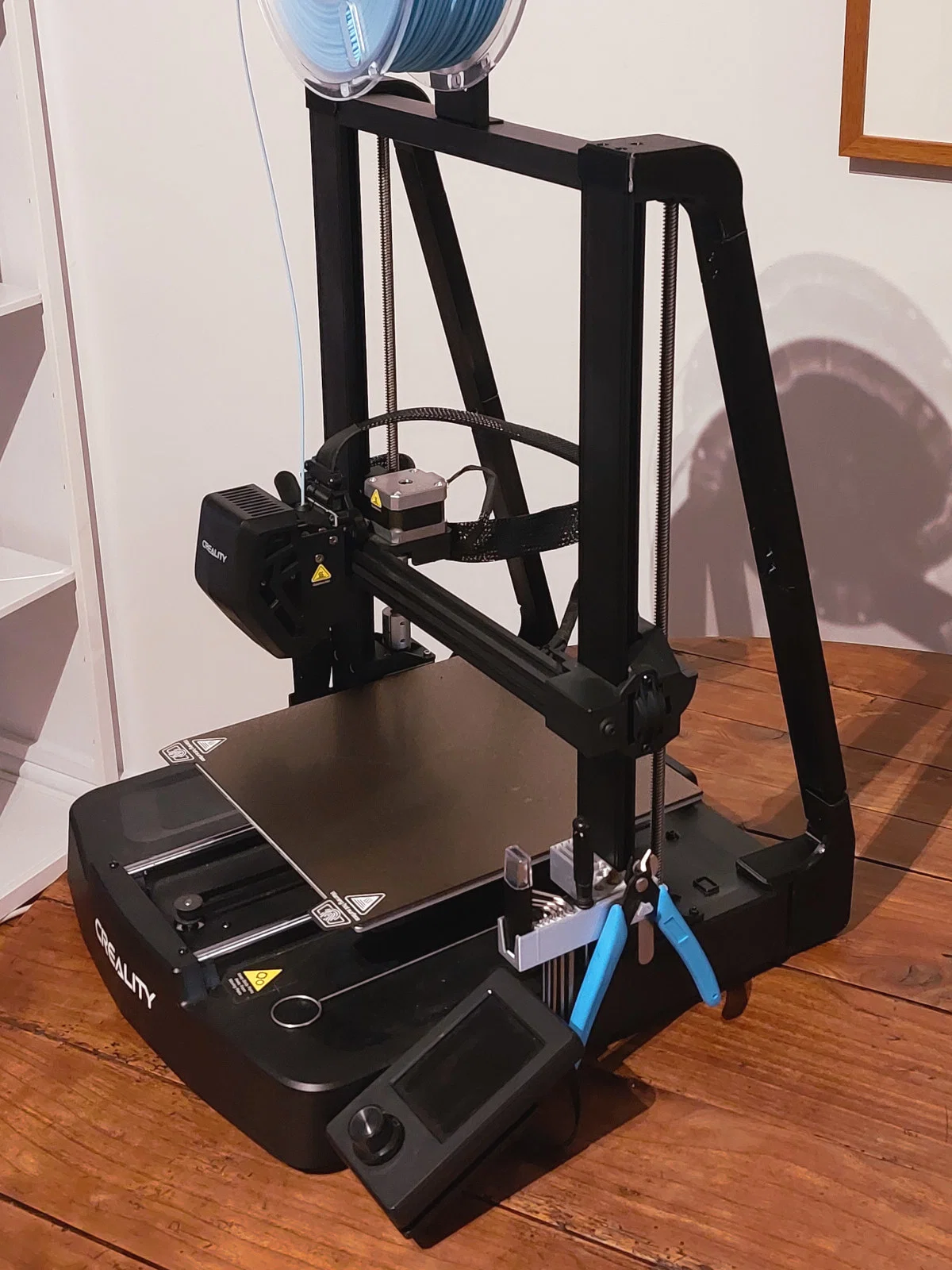

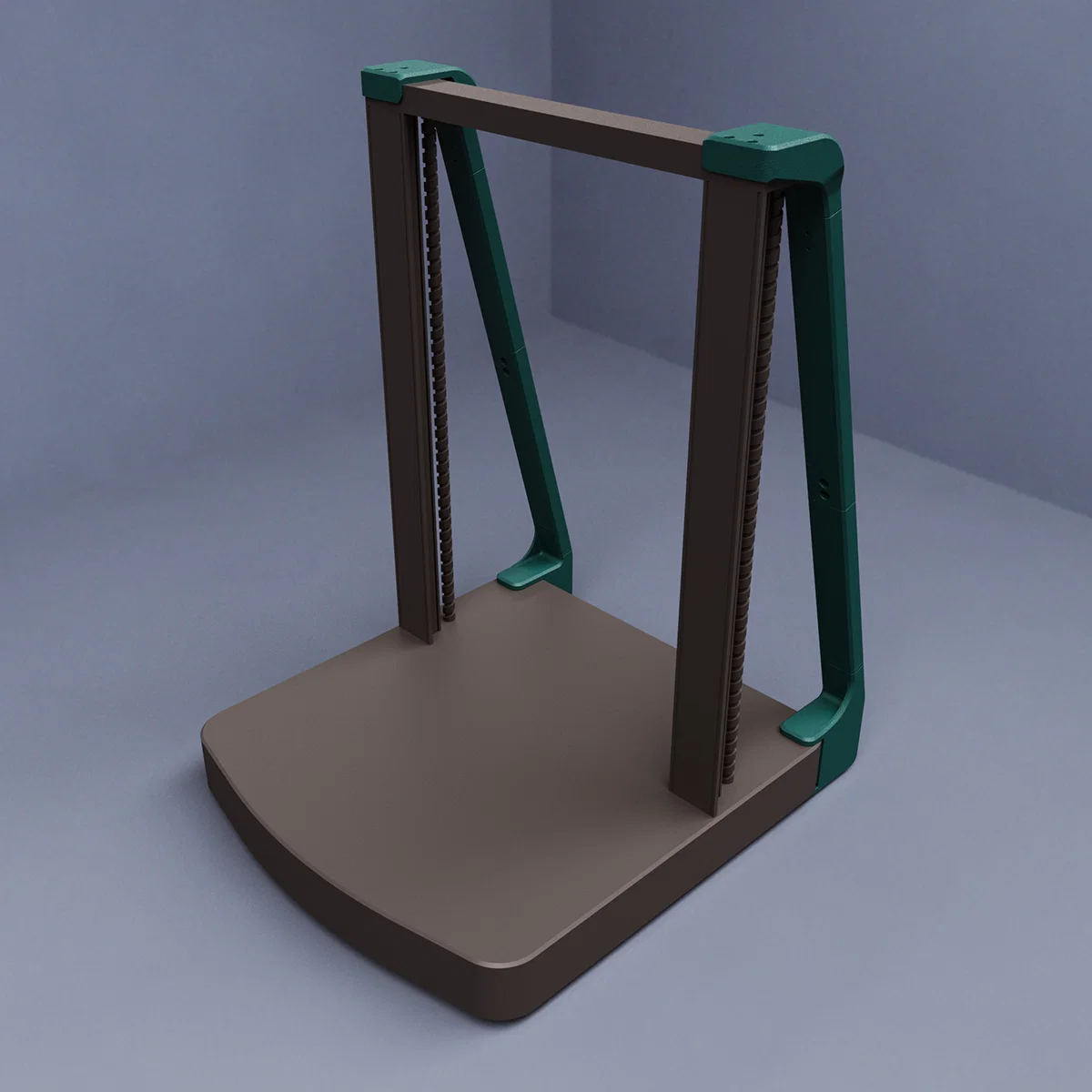

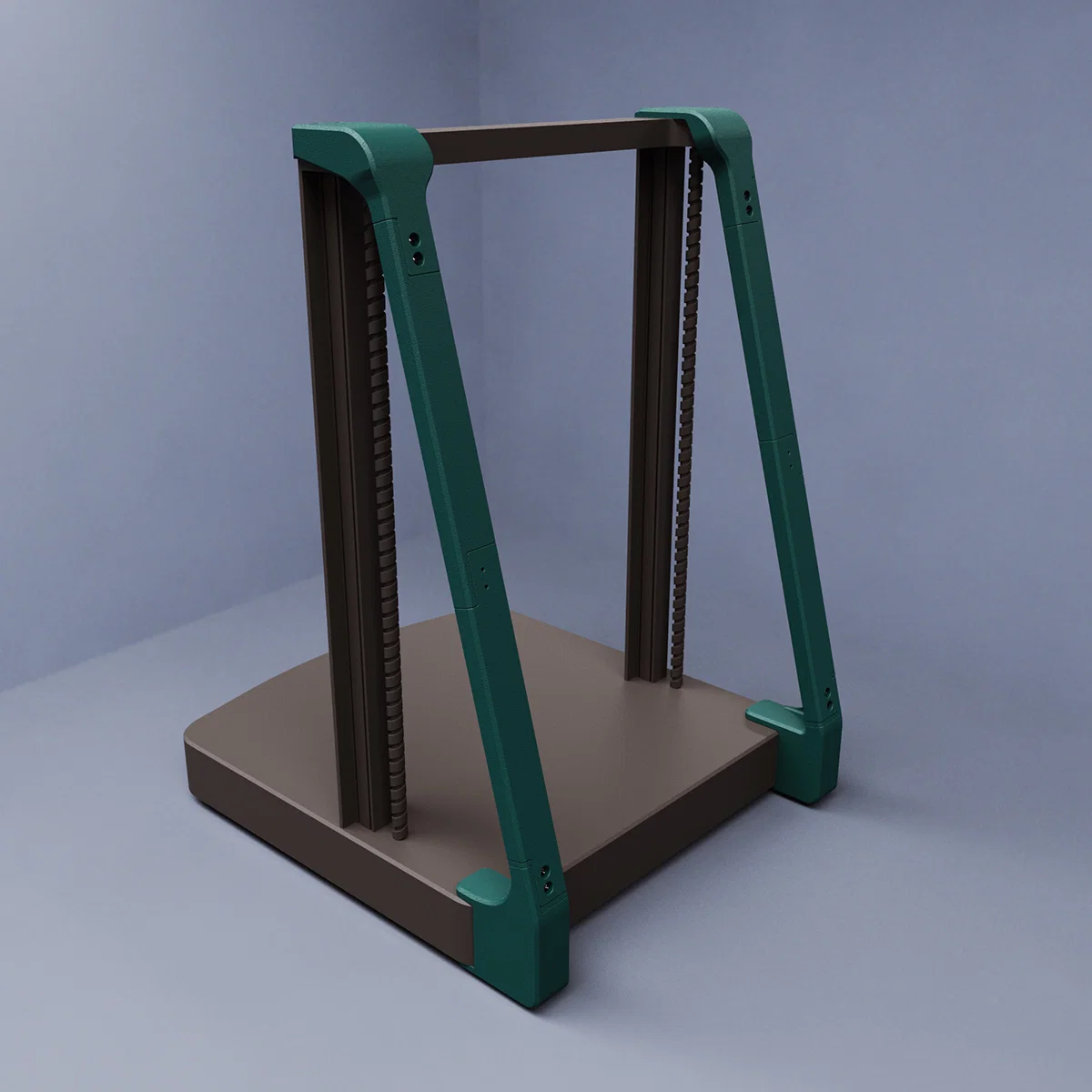

Để giảm tình trạng ghosting khi in, đặc biệt là lúc in ở tốc độ cao, mình đã thiết kế một bộ khung đỡ gantry in 3D hoàn toàn.
Bộ đỡ này gắn trực tiếp vào gantry và phần đế máy bằng chính các ốc vít có sẵn (không cần phải độ chế gì thêm vào máy in).
Các bộ phận được chia nhỏ để vừa với bàn in 220 x 220mm, và cần 12 ốc vít tự ren (self-tapping) để lắp ráp.

Nếu bạn đang dùng thanh đèn LED của Creality, mình có đính kèm các file nắp (Cap) thay thế đã có sẵn vị trí gắn đèn.

Hướng dẫn in

Mình in các bộ phận này với layer height 0.2mm, 4 lớp tường (walls) và infill 30%.

Mình dùng nhựa PETG để in, nhưng PLA cũng là lựa chọn tuyệt vời vì độ cứng tốt hơn PETG. Để đạt độ cứng tối đa, bạn nên cân nhắc dùng sợi CF (carbon fiber).

Phần nắp (Caps) nên được in kèm support ở bề mặt cong do góc nghiêng của nó.

Phần lấp đầy khe hở (Gap Fillers) là tùy chọn, nhưng rất khuyến khích nên dùng khi dán các bộ phận lại với nhau. Bạn nên in phần này sau khi đã lắp xong các bộ phận khác để đo chính xác khoảng cách khe hở.

Sau khi in

Linh kiện cần chuẩn bị

• 12x ốc vít tự ren M3x10mm (hoặc ốc 4Gx9mm [4Gx3/8"])
• Máy khoan với mũi khoan 2.0mm
• Keo dán sắt (keo CA) hoặc keo epoxy 2 thành phần (tùy chọn nhưng nên có)

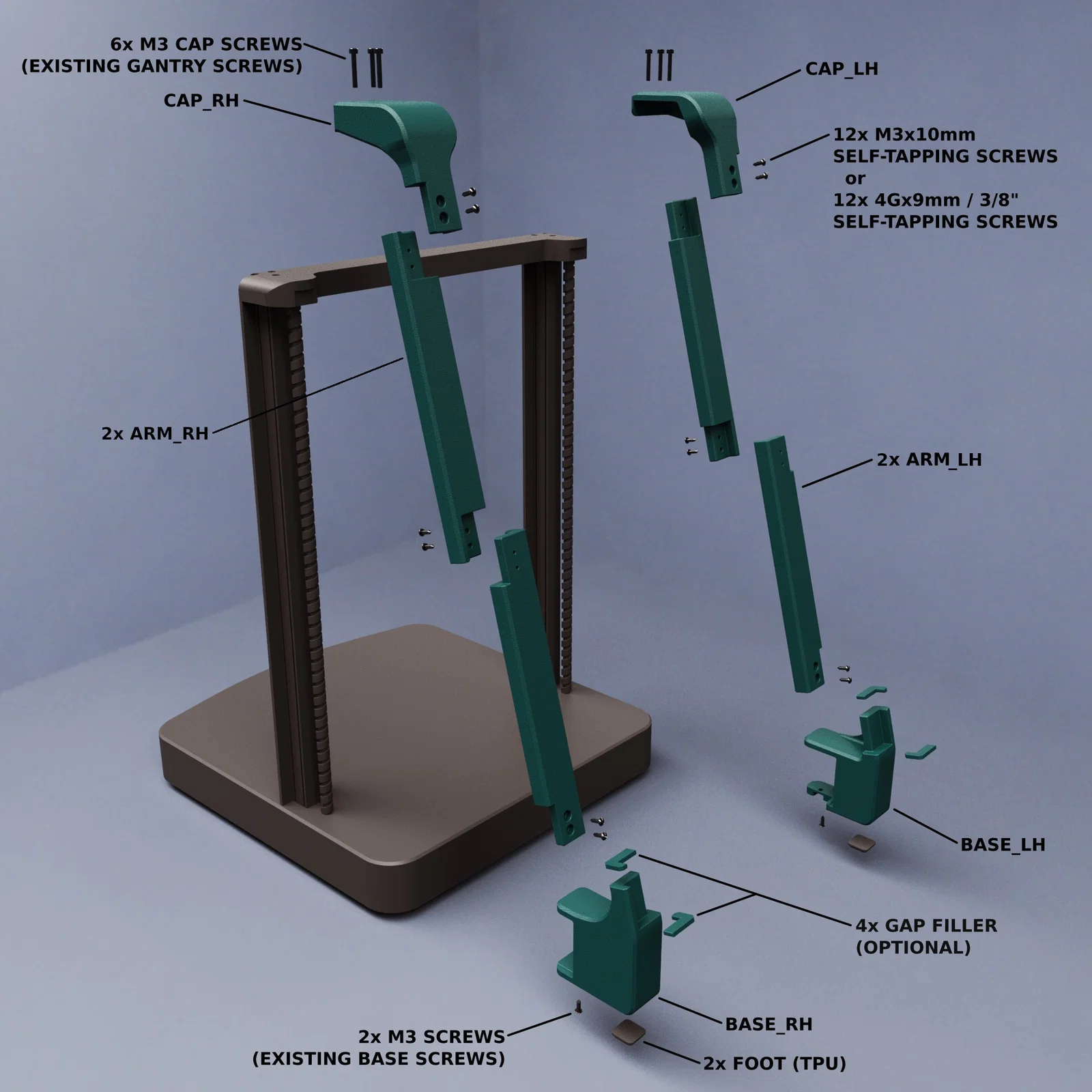

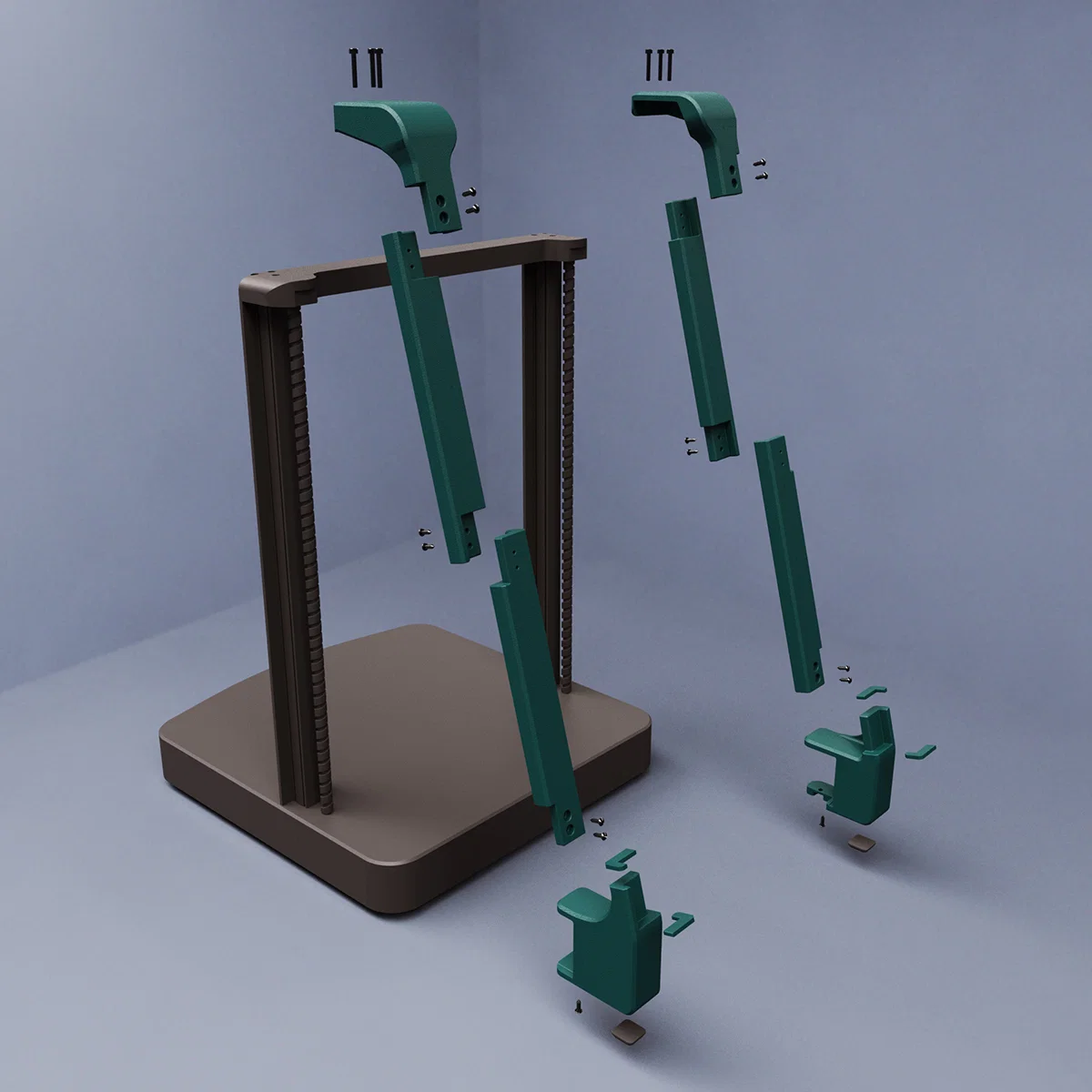

Lắp ráp

• Tháo ba ốc vít ở mỗi bên gantry ra, sau đó lắp các Nắp (Caps) vào bằng chính các ốc đó.
• Dán phần Chân (Foot) vào phần Đế (Base).
• Tháo một ốc vít duy nhất dưới đáy máy in, sau đó lắp phần Đế vào bằng con ốc này. Phần Đế phải ôm khít vào khung máy.
• Lắp các cánh tay đòn (Arms) vào nắp bằng ốc vít tự ren M3.
• Để đảm bảo vừa khít, bạn cần khoan lỗ vào phần Đế để gắn cánh tay đòn. Dùng mũi khoan 2.0mm để tạo lỗ mồi. Hãy kiểm tra xem gantry đã thẳng chưa trước khi khoan:

• Gắn cánh tay đòn vào phần Đế bằng ốc vít tự ren M3.
• Đo các khe hở và in miếng lấp đầy (Gap Fillers) để lấp chỗ trống (dùng tính năng non-uniform scale và scale theo hướng Z nếu cần chỉnh kích thước).
• Tháo rời ra, rồi dùng keo dán các phần Caps, Arms, Bases và Gap Fillers lại với nhau trước khi lắp cố định vào máy in.

Kết quả

Mình đã so sánh thử nghiệm bằng khối calibration cube 20mm. Các biến số giữ nguyên gồm:

• Máy in
• G-code
• Nhựa in (cùng cuộn)

Những thứ đã thay đổi:

• Kiểm tra và siết lại tất cả các ốc vít có thể tiếp cận.
• Nâng cấp trục X lên ray trượt tuyến tính với bộ kit này.

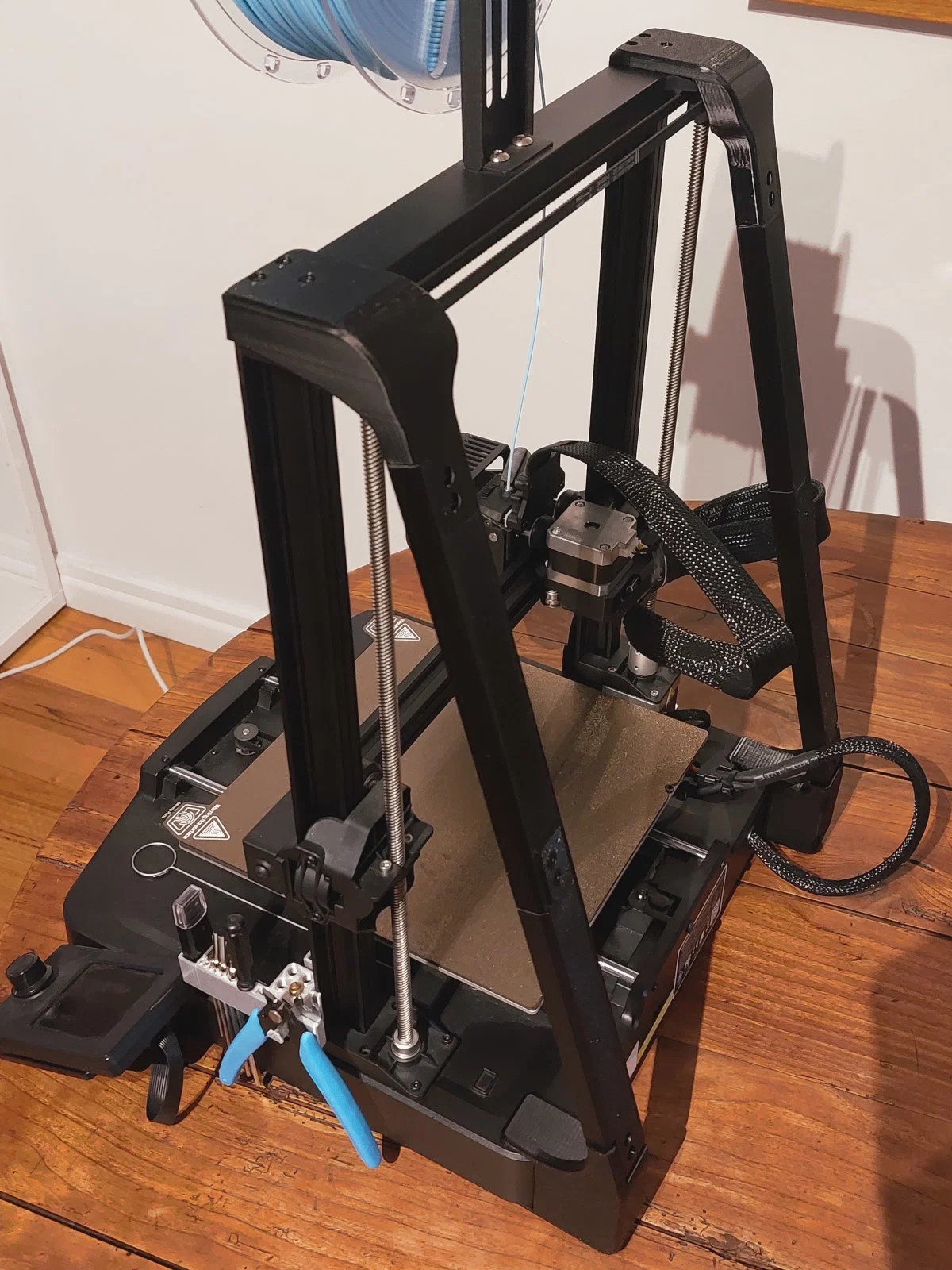

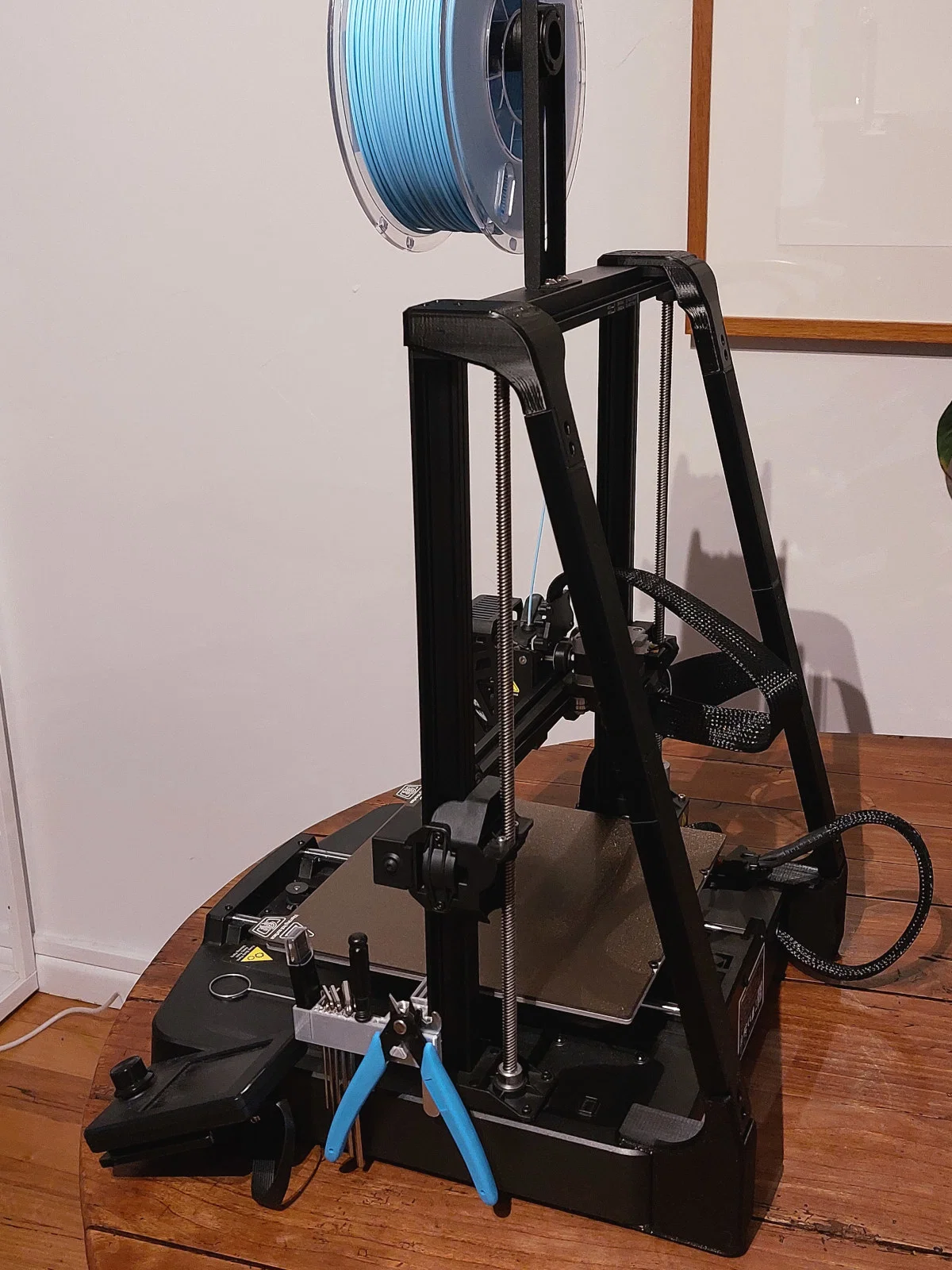

• Lắp bộ đỡ gantry với miếng đệm 4mm, dán bằng keo epoxy 2 thành phần và lắp vào máy.

Đây là kết quả (trước khi nâng cấp ở trên, sau khi nâng cấp ở dưới):

Mình rất hài lòng với kết quả này, tình trạng ghosting đã biến mất hoàn toàn. Mình đặc biệt khuyến khích mọi người nên lắp bộ đỡ gantry này (và nâng cấp ray trượt trục X cho các dòng SE).
