Vỏ bảo vệ tối giản (Low profile case) cho bảng mạch Lilka

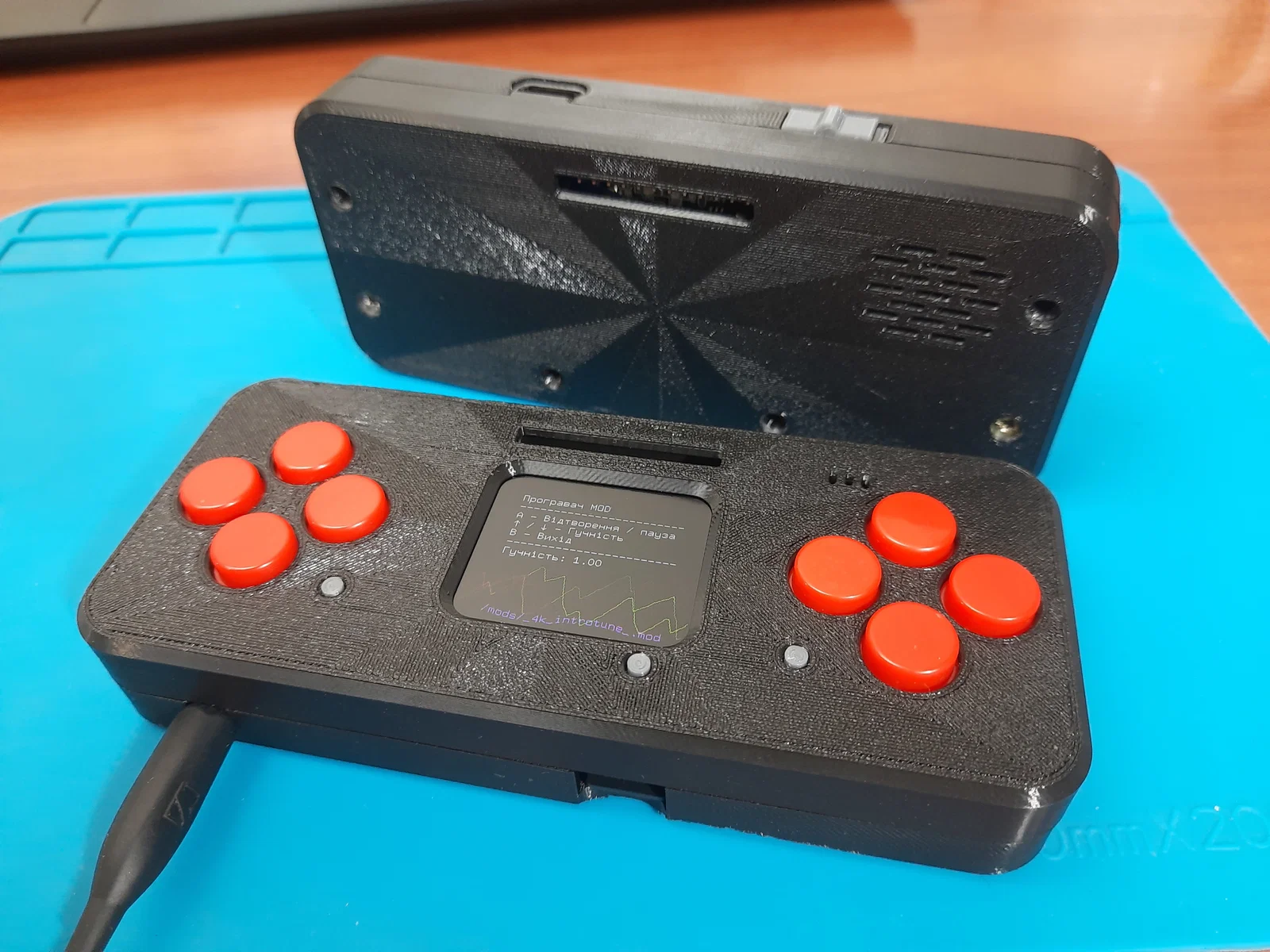

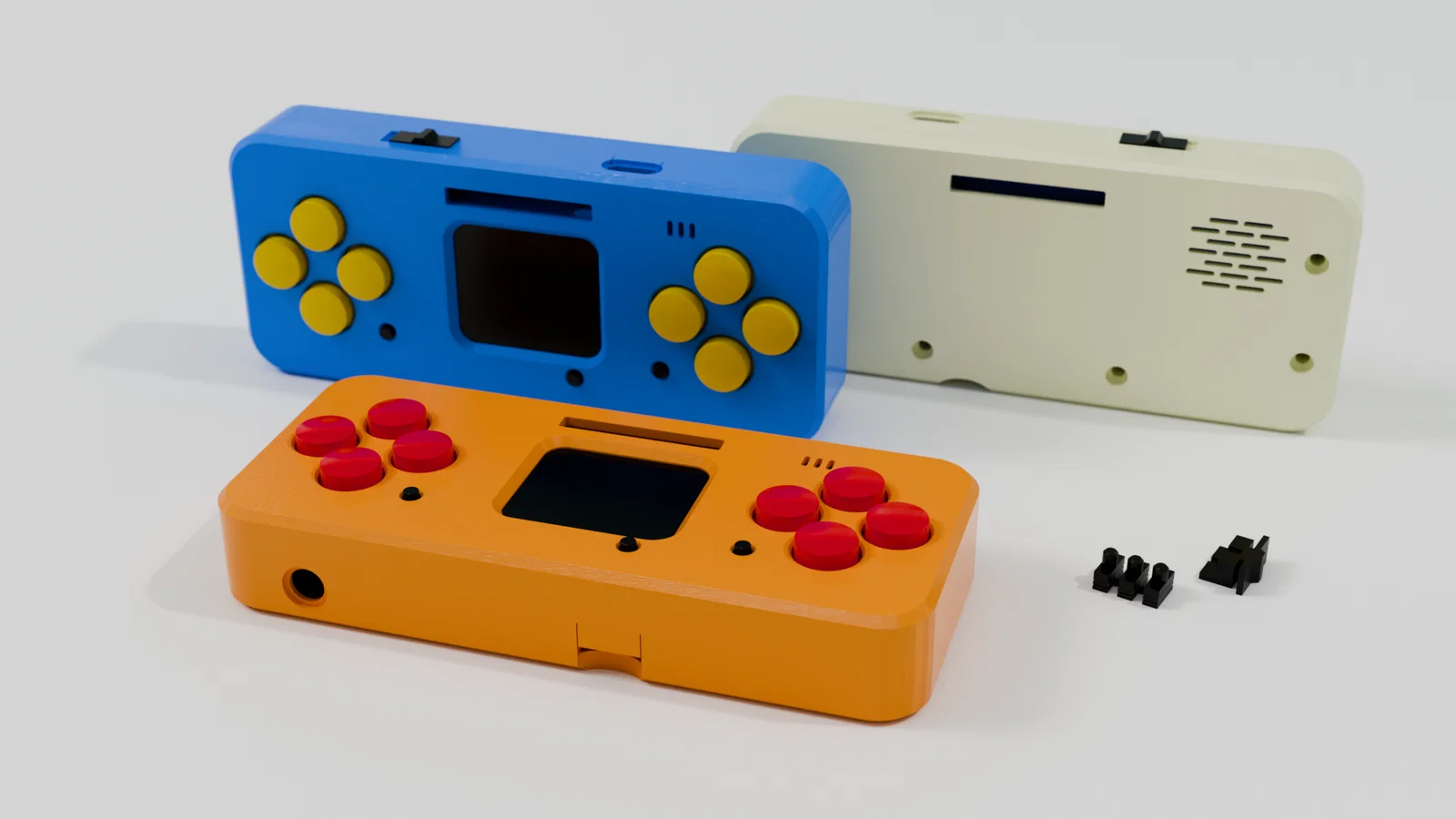

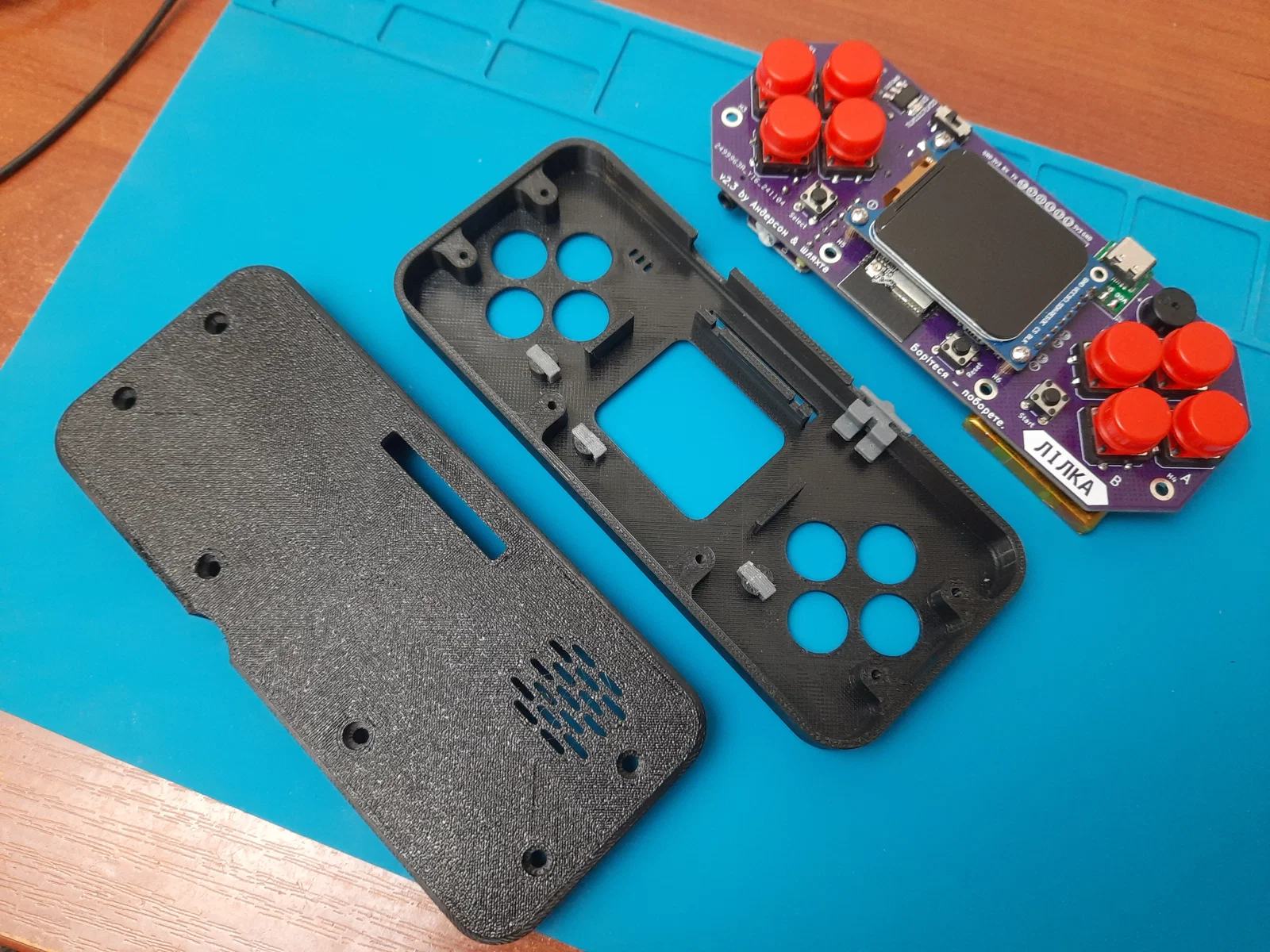

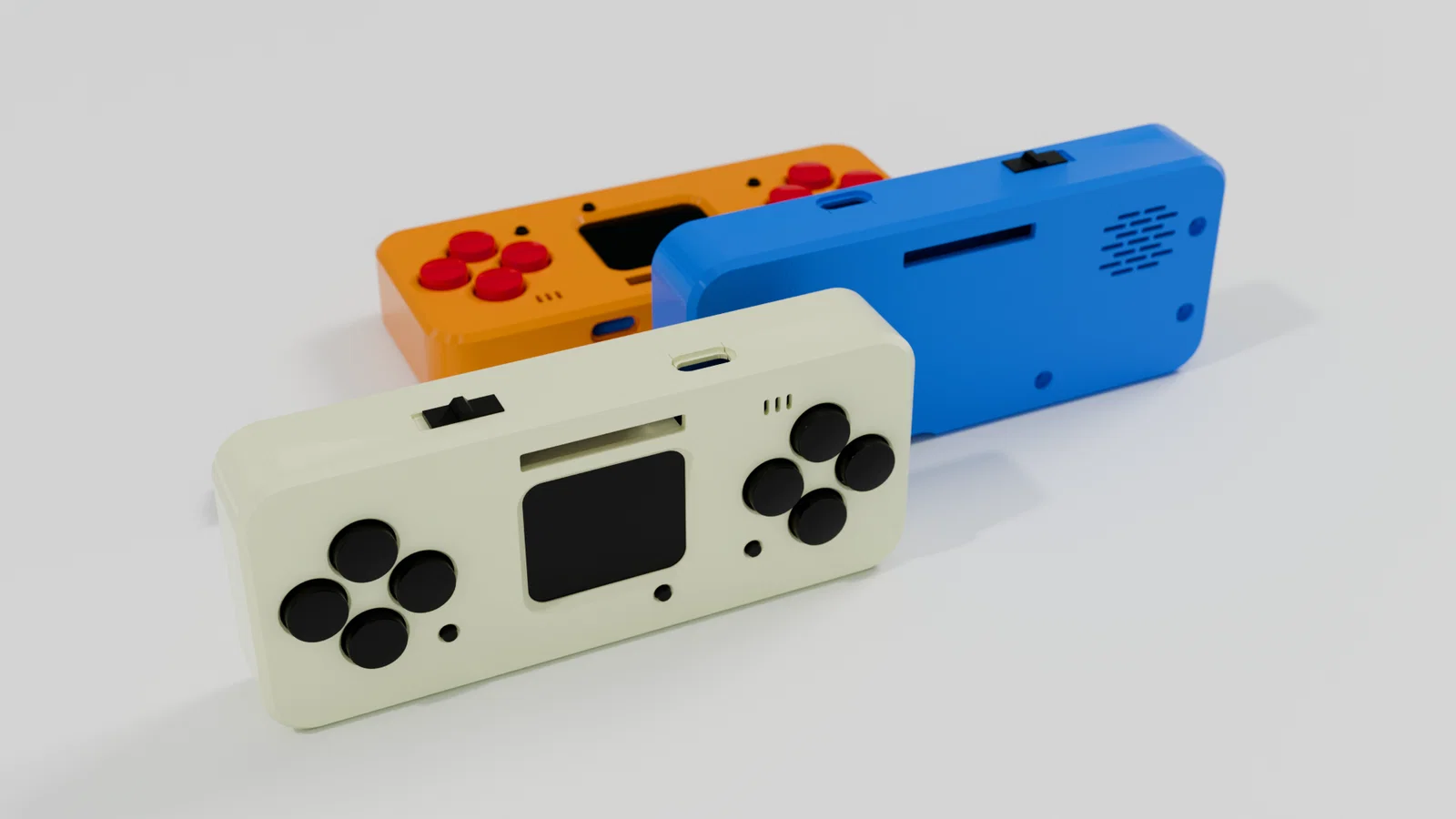

Mục tiêu của thiết kế này là tạo ra một vỏ bảo vệ (case) nhỏ gọn nhất có thể (độ dày 22mm), đơn giản và dễ in, đủ không gian để chứa pin BL-5C (hoặc BL-6C), hoặc các loại pin khác có kích thước tối đa 53x34mm. Mình đã cố gắng tránh các chi tiết bo tròn hay chữ khắc vì chúng thường làm xấu bề mặt khi in. Để có thể in phần mặt trước của vỏ ở tư thế "úp mặt xuống", mình buộc phải hy sinh tiêu chuẩn thông thường và tùy chỉnh cách lắp màn hình: trên các trụ đỡ cao 5mm, bề mặt màn hình sẽ vừa vặn bằng phẳng với gờ của các nút bấm. Bạn có thể hàn mô-đun màn hình trực tiếp vào bảng mạch bằng thanh header nếu thích mạo hiểm, hoặc giữ thiết kế dạng tháo rời bằng cách sử dụng giắc cắm không tiêu chuẩn. Một mẹo rẻ mà hiệu quả là thay thế giắc cắm giữa các bảng mạch bằng một nửa đế cắm chip DIP-16, hoặc hai nửa đế DIP-8.

Vật liệu bổ sung

• Trụ đỡ M2x5mm: https://www.aliexpress.com/item/1005003126118423.html
• Ốc vít M2x3mm: https://www.aliexpress.com/item/1005003116839601.html
• Đế cắm chip DIP-16 hoặc DIP-8: https://www.aliexpress.com/item/1005003744699628.html (Không cần nếu bạn hàn thẳng màn hình vào mạch).
• Vít tự cắt (ốc bắt nhựa) đường kính ngoài 2.3...2.7mm, phần ren dài 13...18mm, đầu vít không quá 5mm. Hoặc thay bằng ốc M2.5x14mm: https://www.aliexpress.com/item/1005003116839601.html và insert ren M2.5: https://www.aliexpress.com/item/1005003114057217.html

Yêu cầu lắp đặt

• Mô-đun USB: Hàn không khoảng cách, đặt sát lên bảng mạch.

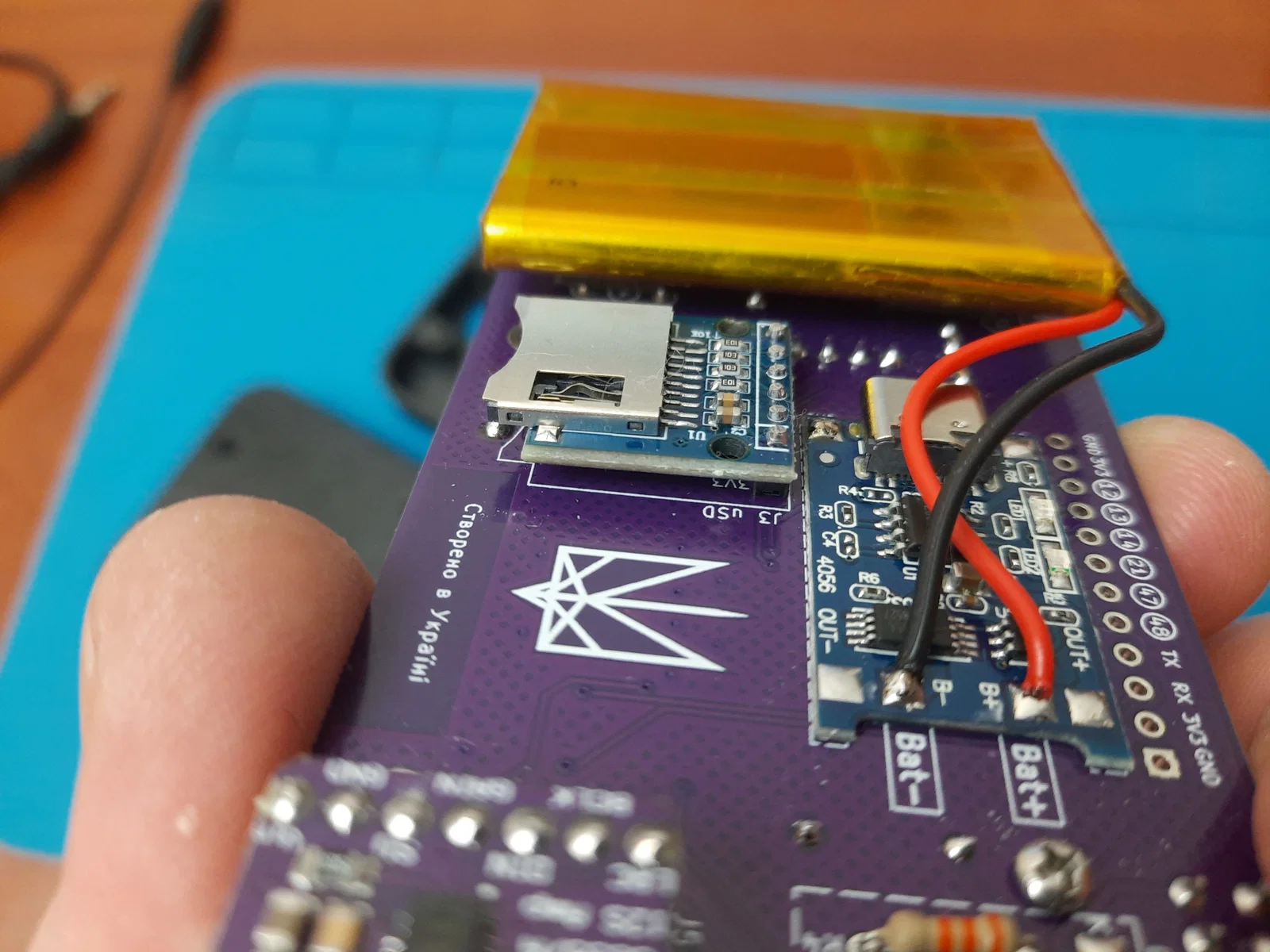

• Mô-đun thẻ microSD: Lắp cách bảng mạch một khoảng bằng độ dày tiêu chuẩn của thanh header.
• Các nút Select, Reset, Start: Có thể dùng loại cao 4, 5 hoặc 6mm (kèm nút nhấn in 3D cắt tỉa cho vừa). Nếu dùng loại 11mm thì không cần nút nhấn phụ.
• Công tắc nguồn: Dùng loại gạt ngang hoặc gạt lên đều được.
• Tụ điện C1: Cần nghiêng hoặc hàn lại sao cho chiều cao không quá 5mm.

Hướng dẫn lắp ráp

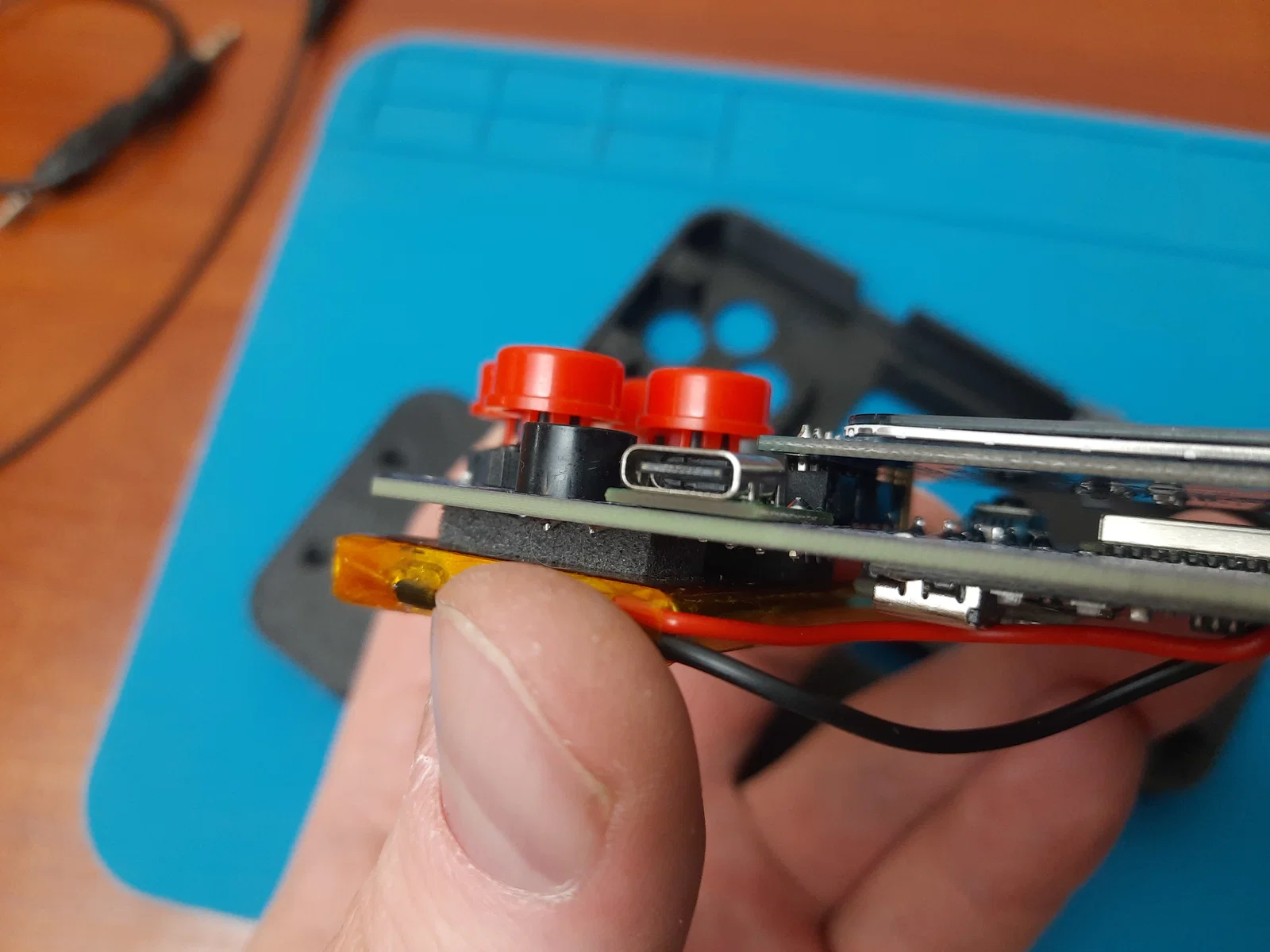

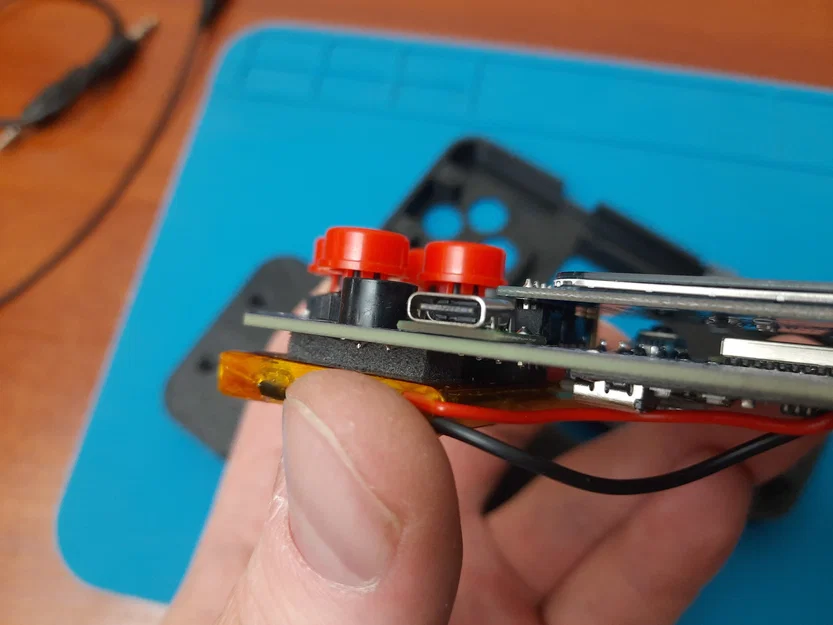

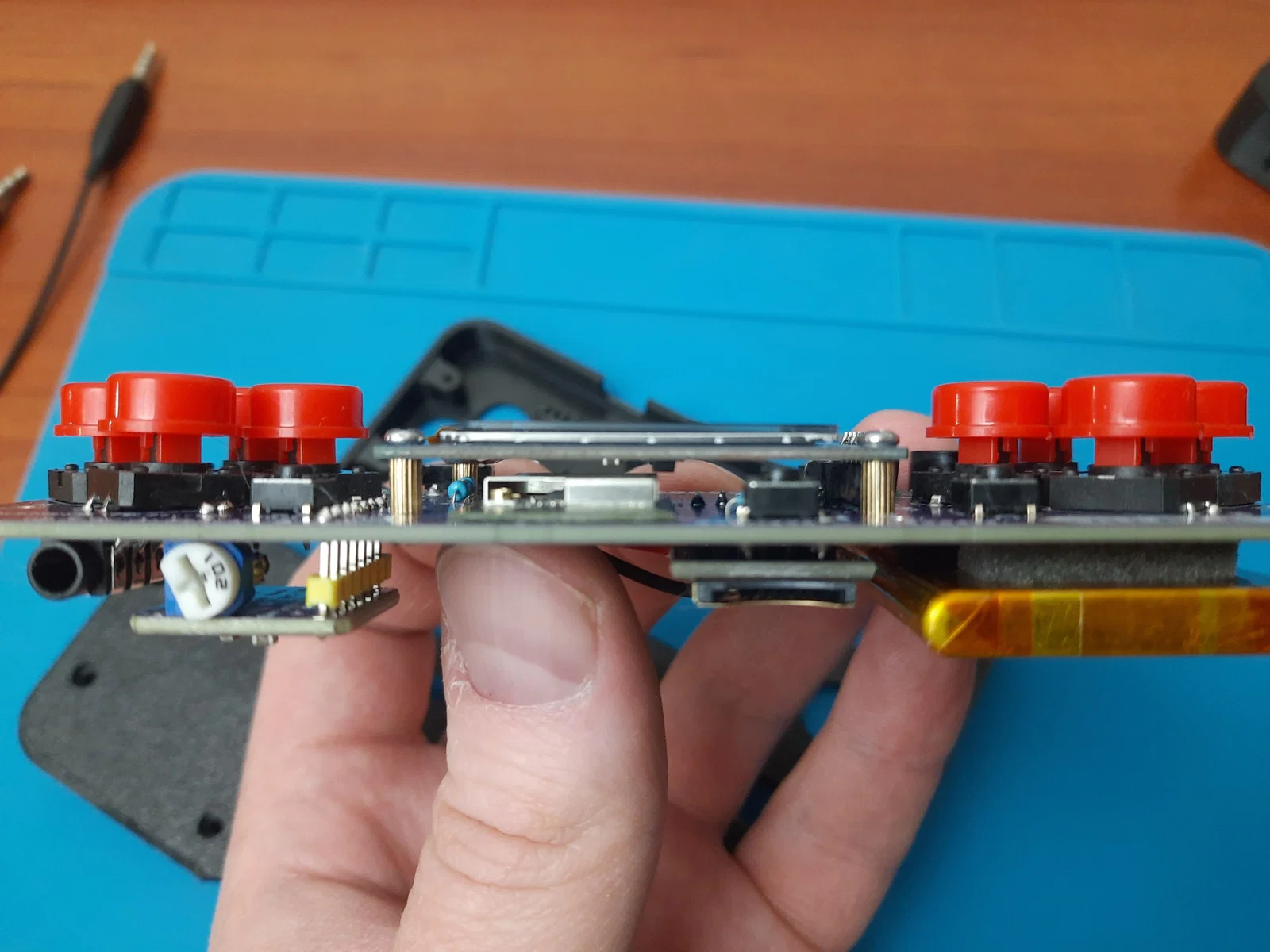

Để lắp màn hình chuẩn xác, bạn hãy vặn các trụ M2x5mm vào bảng mạch chính trước khi hàn giắc cắm, cắm giắc cái (female) vào nhưng đừng hàn vội, sau đó ốp mô-đun màn hình lên và bắt vít vào trụ. Tiếp theo, lấy thanh header, rút từng chân ra rồi cắm vào các lỗ. Cách này giúp màn hình tự động căn chỉnh hoàn hảo với các điểm bắt vít trước khi hàn cố định.

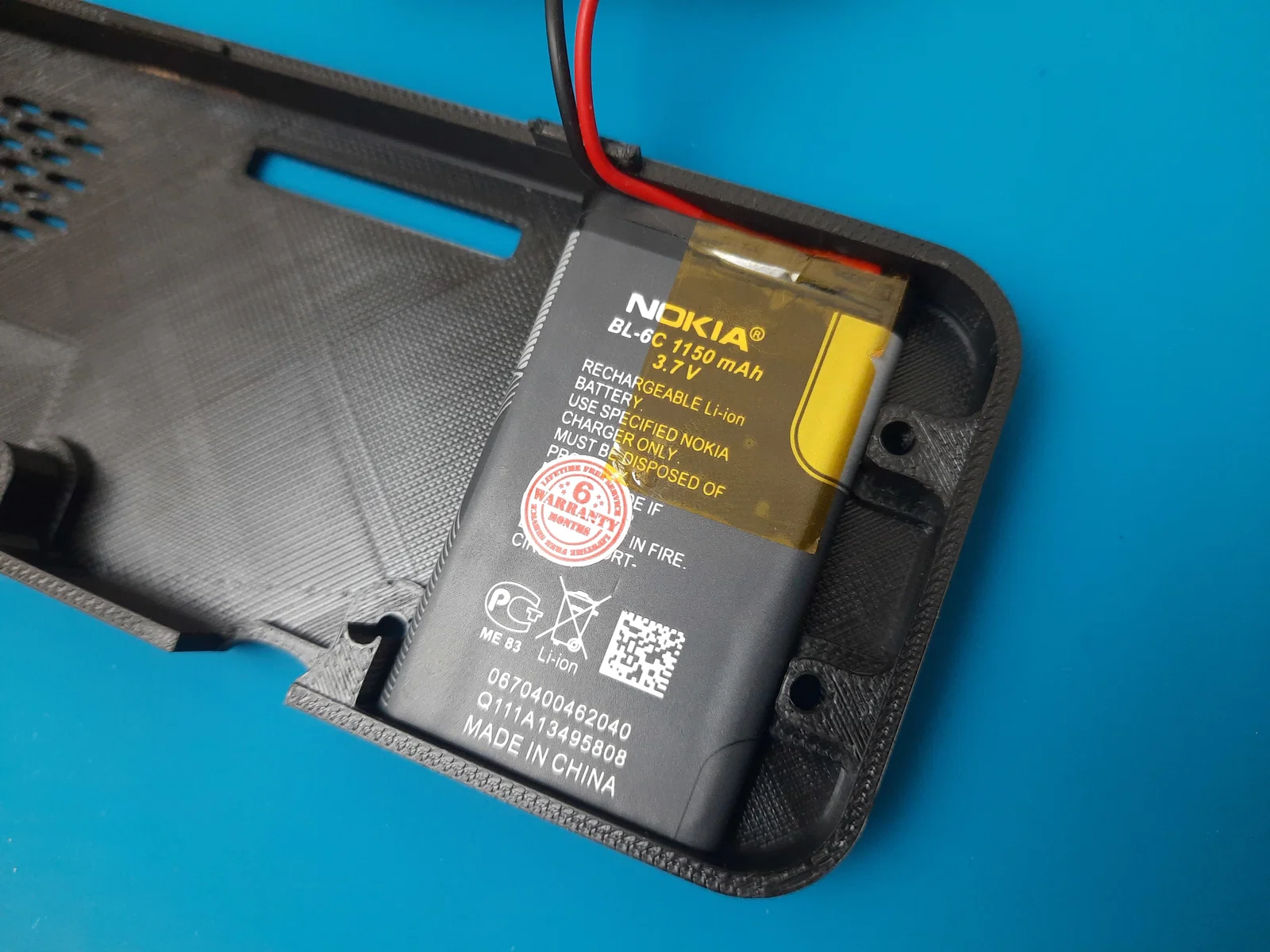

Nếu đã lỡ hàn header cho màn hình, bạn có thể tháo phần nhựa đệm và cắt ngắn chân xuống còn khoảng 4mm. Nếu dùng pin BL-5C/BL-6C kích thước tối đa, hãy dùng dây điện tiết diện nhỏ để hàn pin nhằm tiết kiệm không gian.
