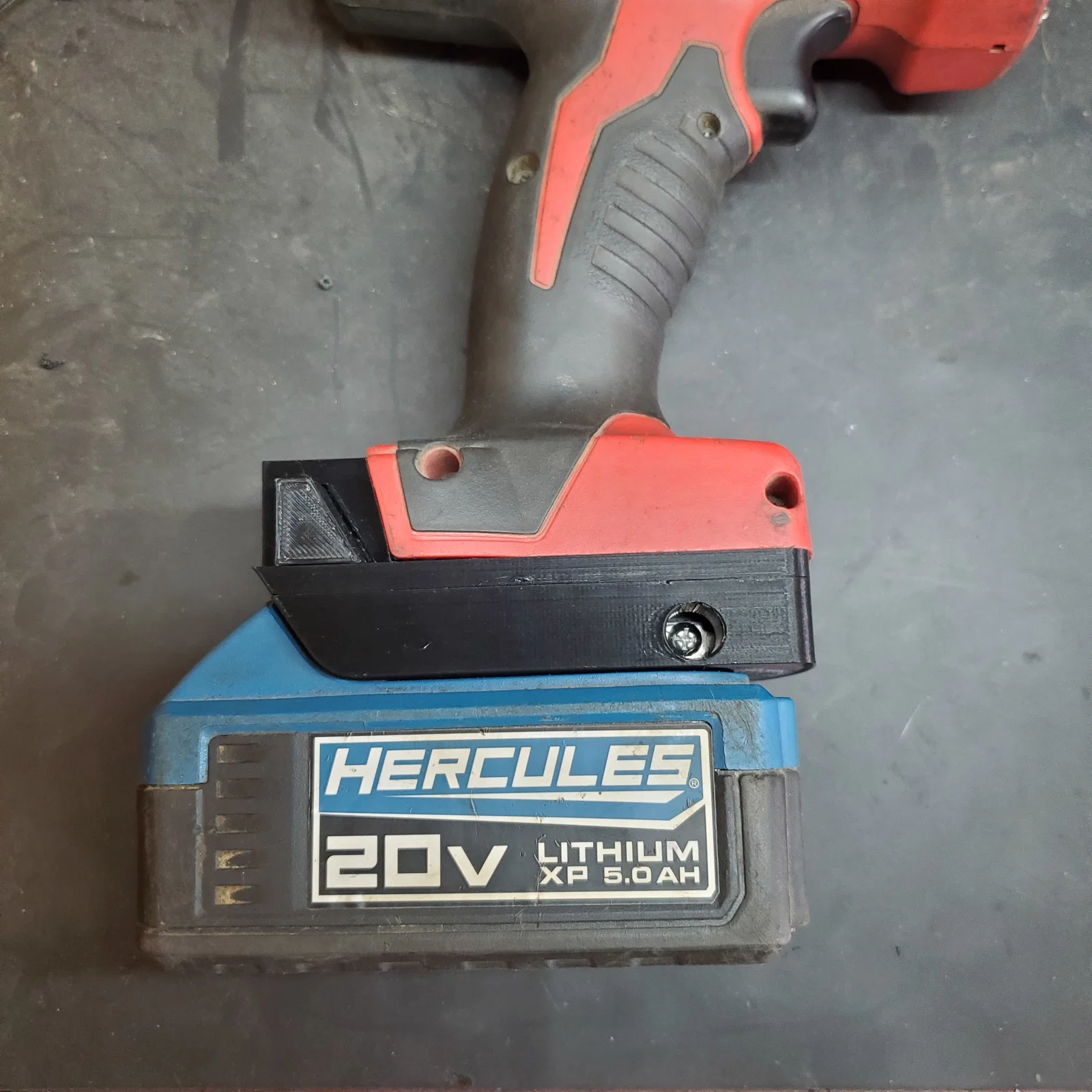

Bộ chuyển đổi pin Hercules 20v sang máy Milwaukee M18

Tổng quan

LƯU Ý: THIẾT BỊ NÀY KHÔNG CÓ TÍNH NĂNG BẢO VỆ PIN - DÙNG VỚI TRÁCH NHIỆM CỦA BẠN. Có 2 điện trở được lắp vào để đánh lừa mạch bảo vệ pin tích hợp trên máy, giúp máy hoạt động bình thường. Phần lẫy khóa để gắn vào máy Milwaukee có thể cần tinh chỉnh thêm vì hơi bị kẹt. Với mình thì điều này không quan trọng vì mình luôn để adapter gắn cố định trên máy.

In ấn

Mô hình này cần có support. Mình đã in bằng nhựa PETG với support bằng nhựa PLA (in trên Prusa XL). Hãy đảm bảo không để support lọt vào trong các rãnh chân tiếp xúc vì sẽ rất khó lấy ra. Các file 3mf mình cung cấp đã được thiết lập sẵn support dạng vẽ tay.

Linh kiện cần thiết

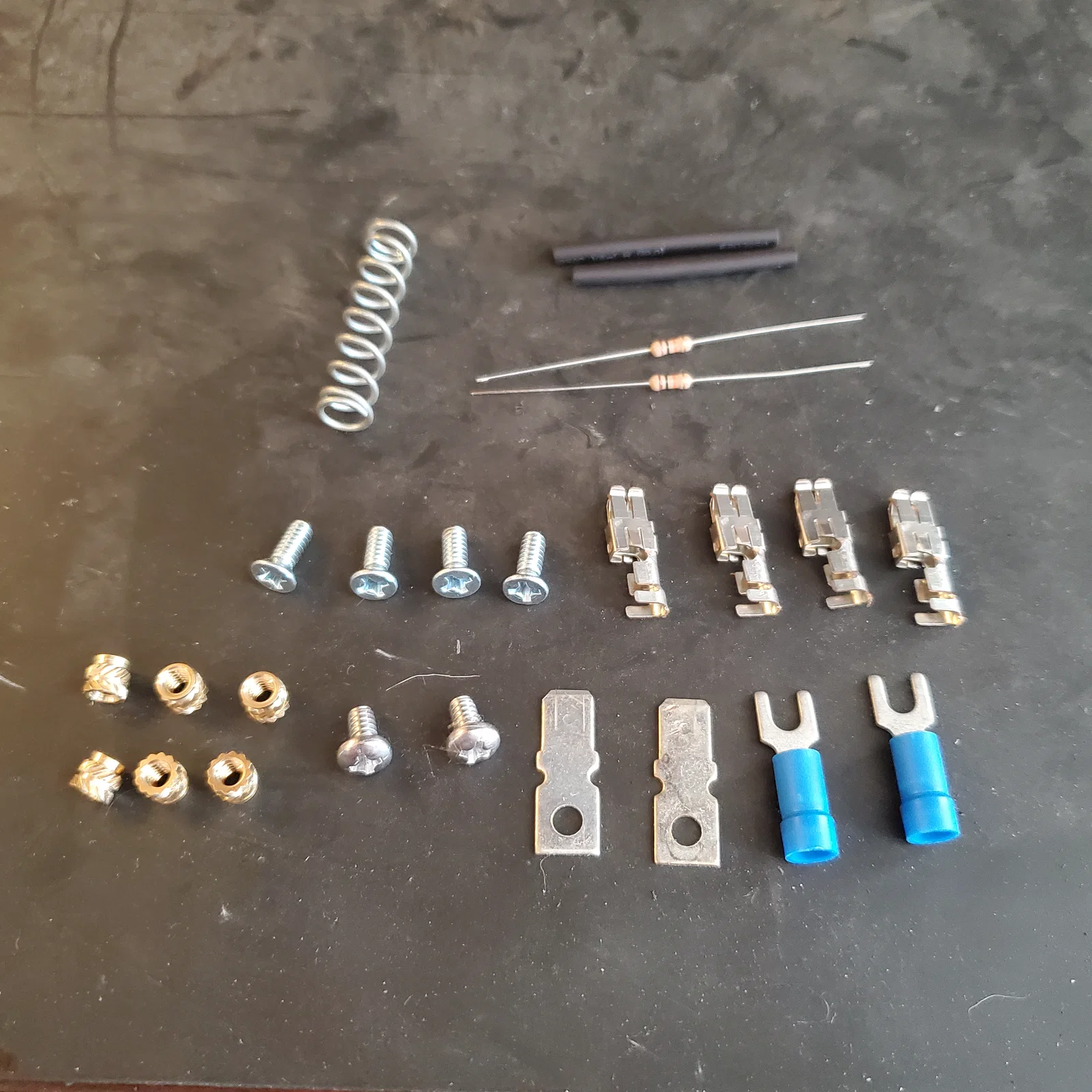

Bạn sẽ cần chuẩn bị các linh kiện sau để lắp ráp:

• (2 đoạn) Dây điện 14 AWG, dài khoảng 3-½" (~9cm) (1 đỏ, 1 đen)

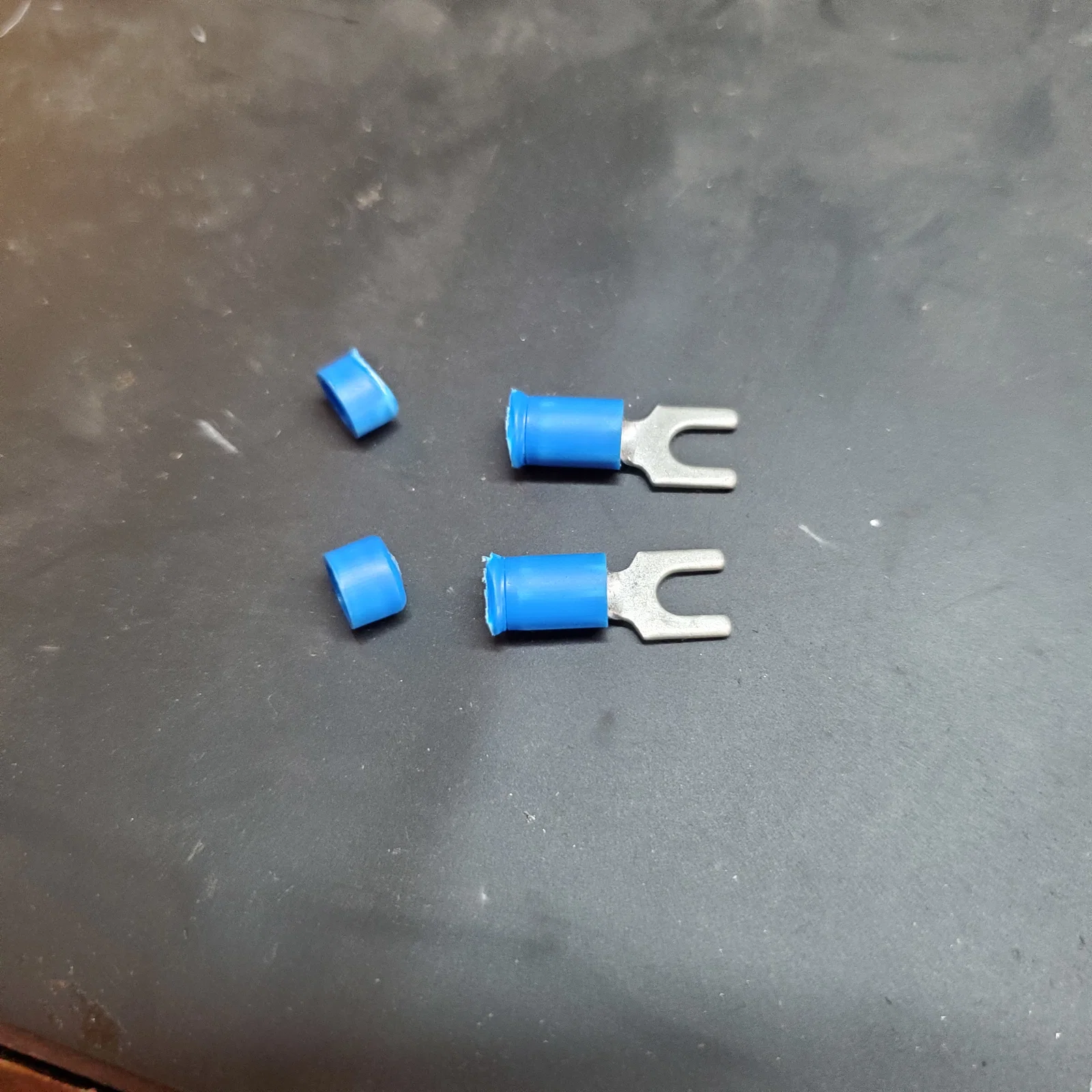

• (2 cái) Đầu cốt dẹt cho vít #6 (có thể thay bằng đầu khoen, nhưng sẽ khó lắp hơn)
• (2 cái) Đầu cốt dạng chân cắm bắt vít cho vít #6, bản rộng ¼" (McMaster-Carr #8015K53)
• (2 cái) Điện trở 10k ohm (Mã màu Nâu Đen Cam)
• (2 đoạn) Ống co nhiệt cho điện trở
• (4 cái) Đầu cốt nối (https://www.ebay.com/itm/385486676382)
• (6 cái) Heat set insert M6-32 x ¼"
• (4 cái) Vít đầu bằng (countersink) #6-32 x 3/8"
• (2 cái) Vít đầu dù (pan head) #6-32 x ¼"

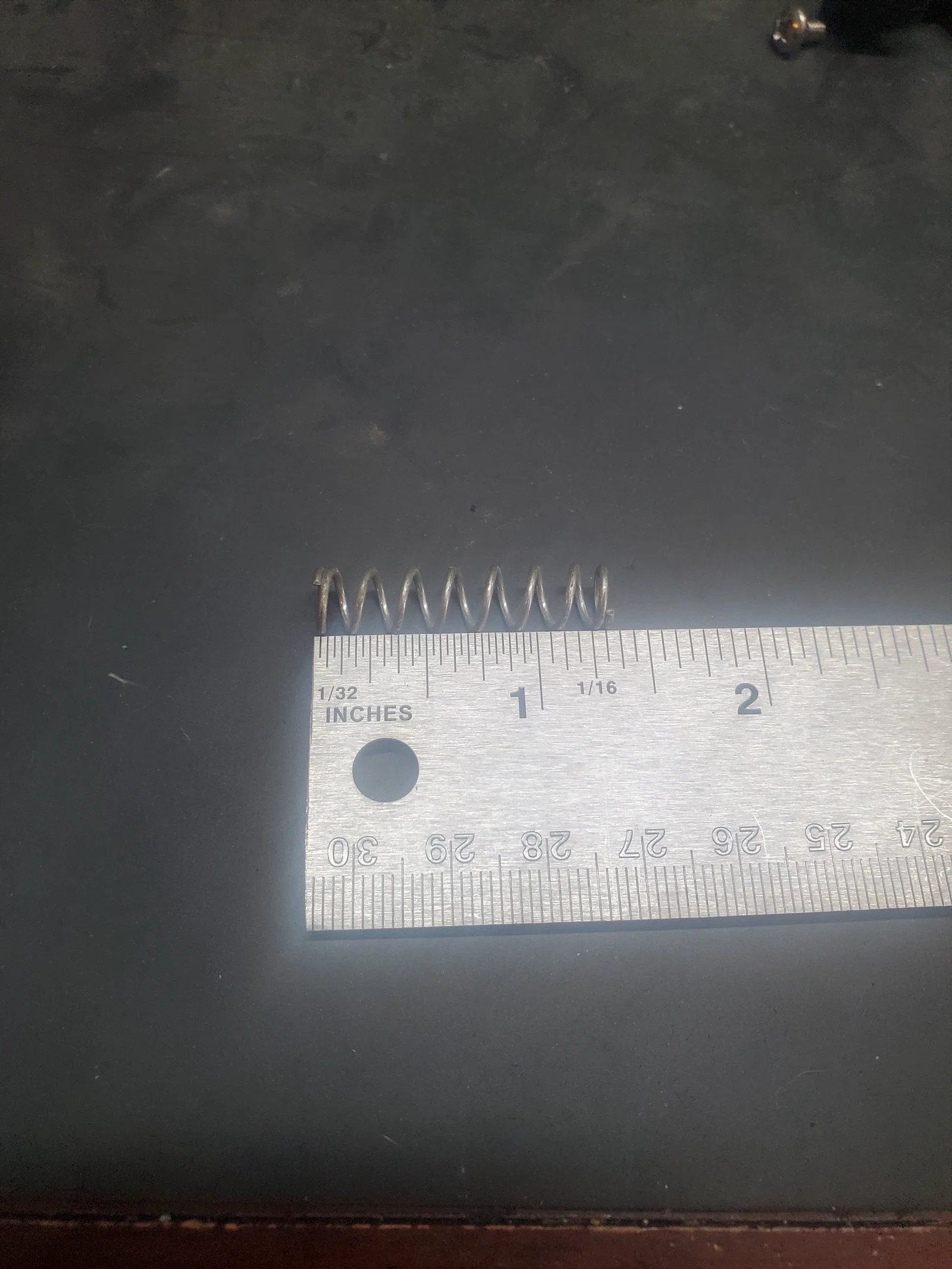

• Lò xo đường kính 5/16 (8mm), dài khoảng 1-¼"

Lắp ráp

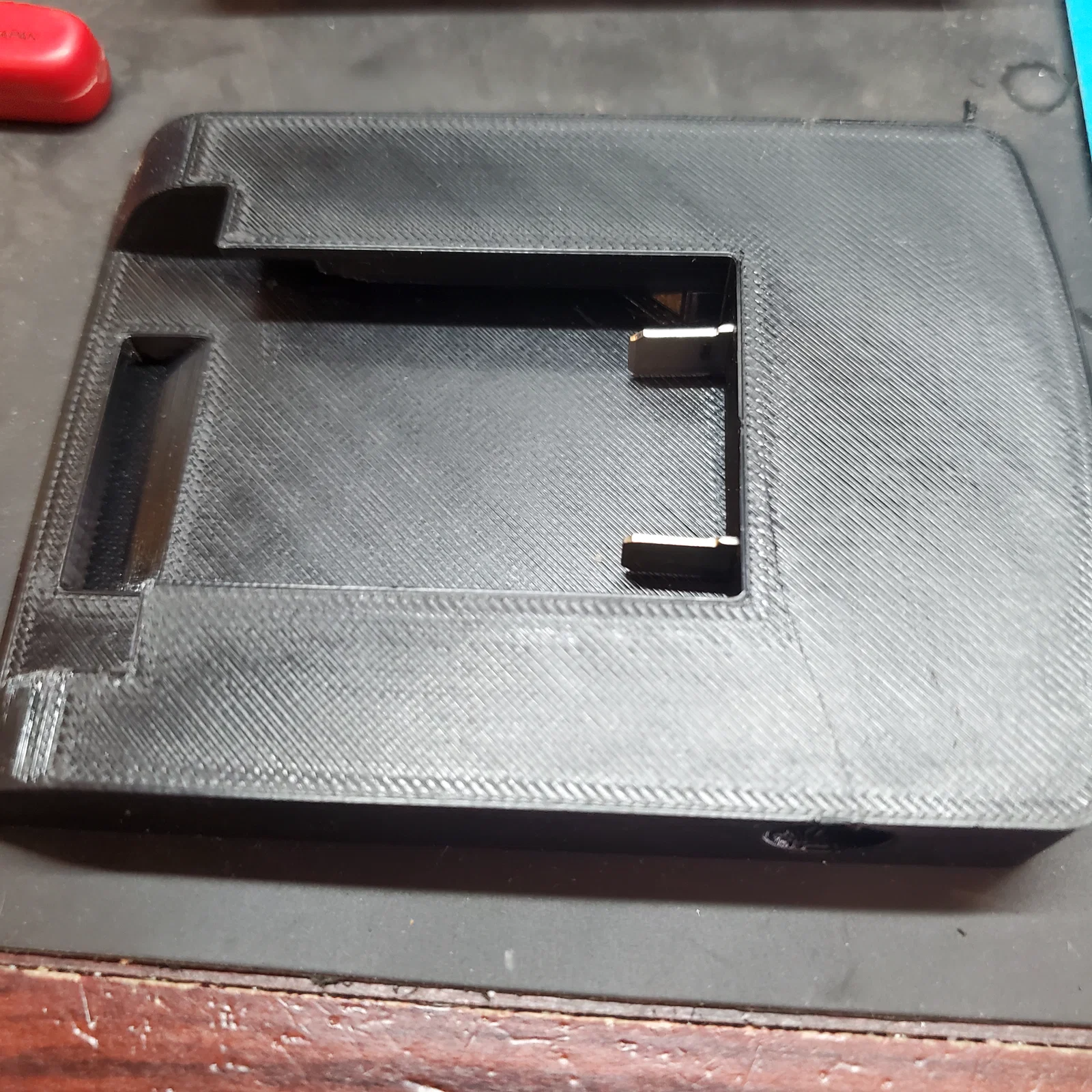

Hãy ướm thử vào máy và pin trước khi lắp. Các chân tiếp xúc ở phía adapter gắn máy không thể tháo rời, nên hãy làm theo hướng dẫn thật cẩn thận. Hình ảnh minh họa các bước như sau:

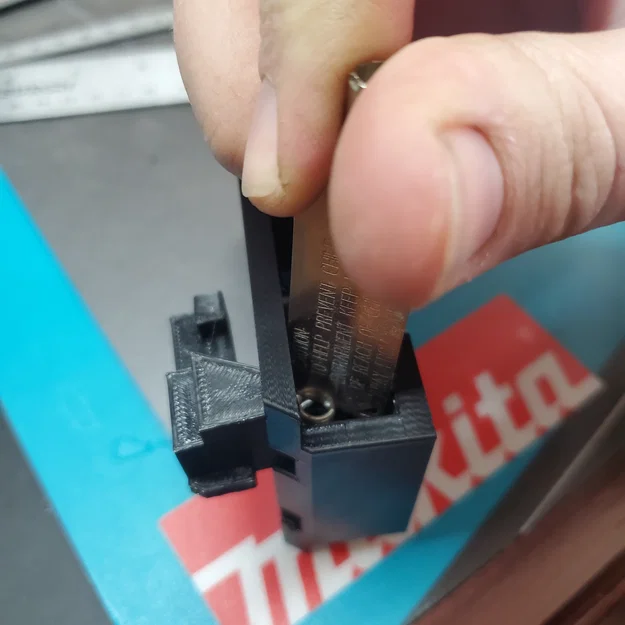

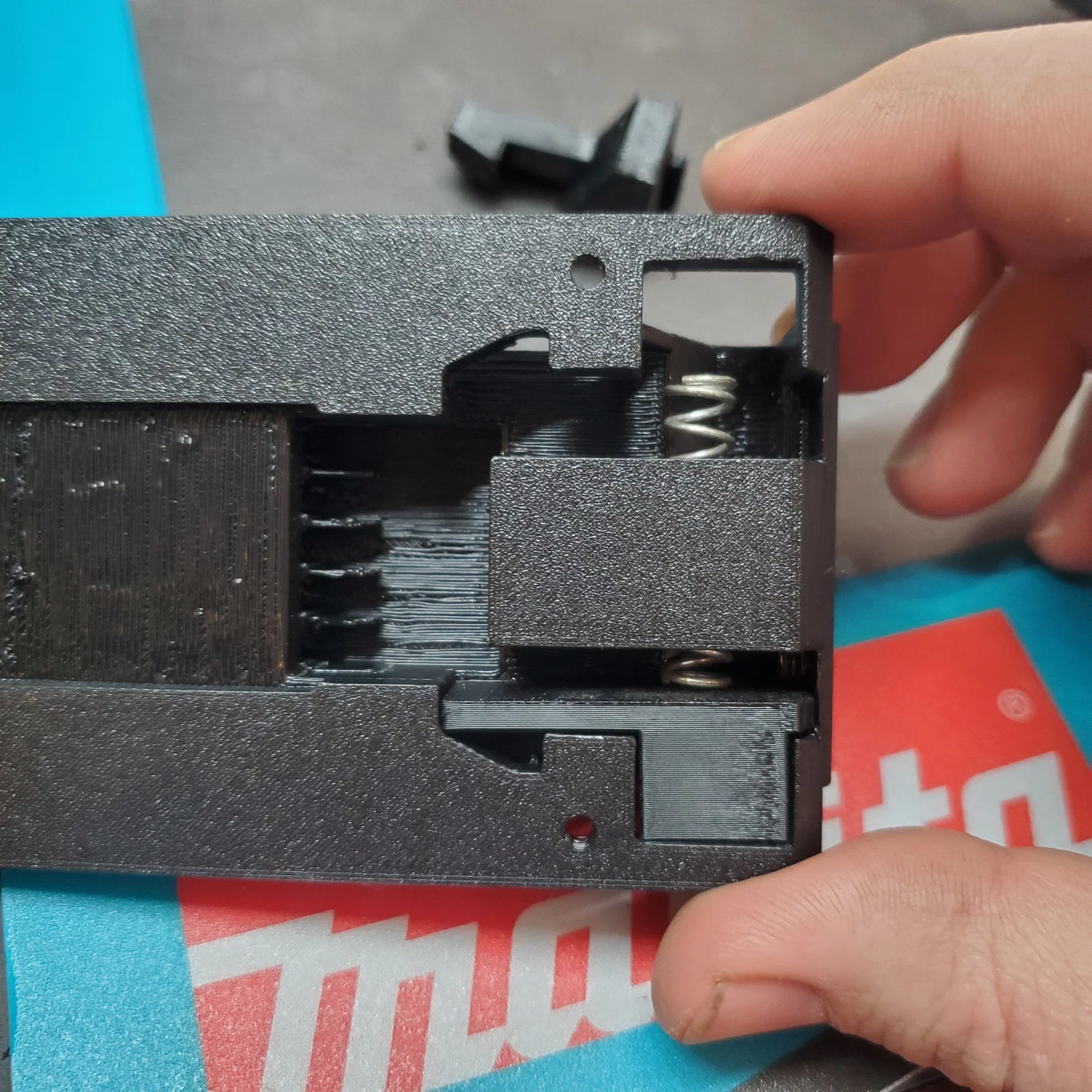

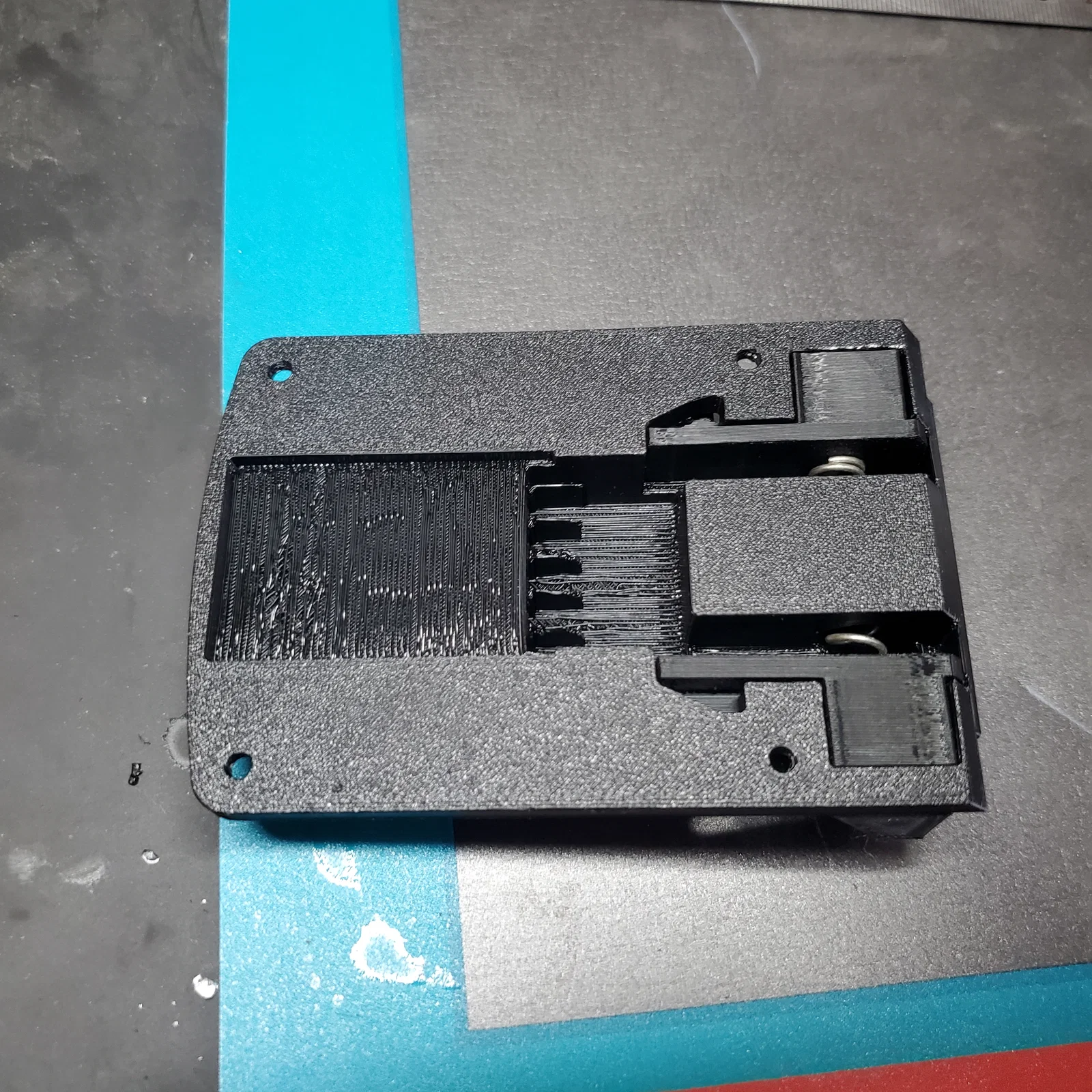

• Lắp thanh lẫy đầu tiên, đảm bảo nó có thể di chuyển ra ngoài. Đặt lò xo qua lỗ. Dùng thước hoặc dụng cụ nhỏ để nén lò xo và lắp nốt thanh lẫy thứ hai. Kiểm tra xem cả hai lẫy có hoạt động trơn tru không, sau đó thử gắn vào máy.

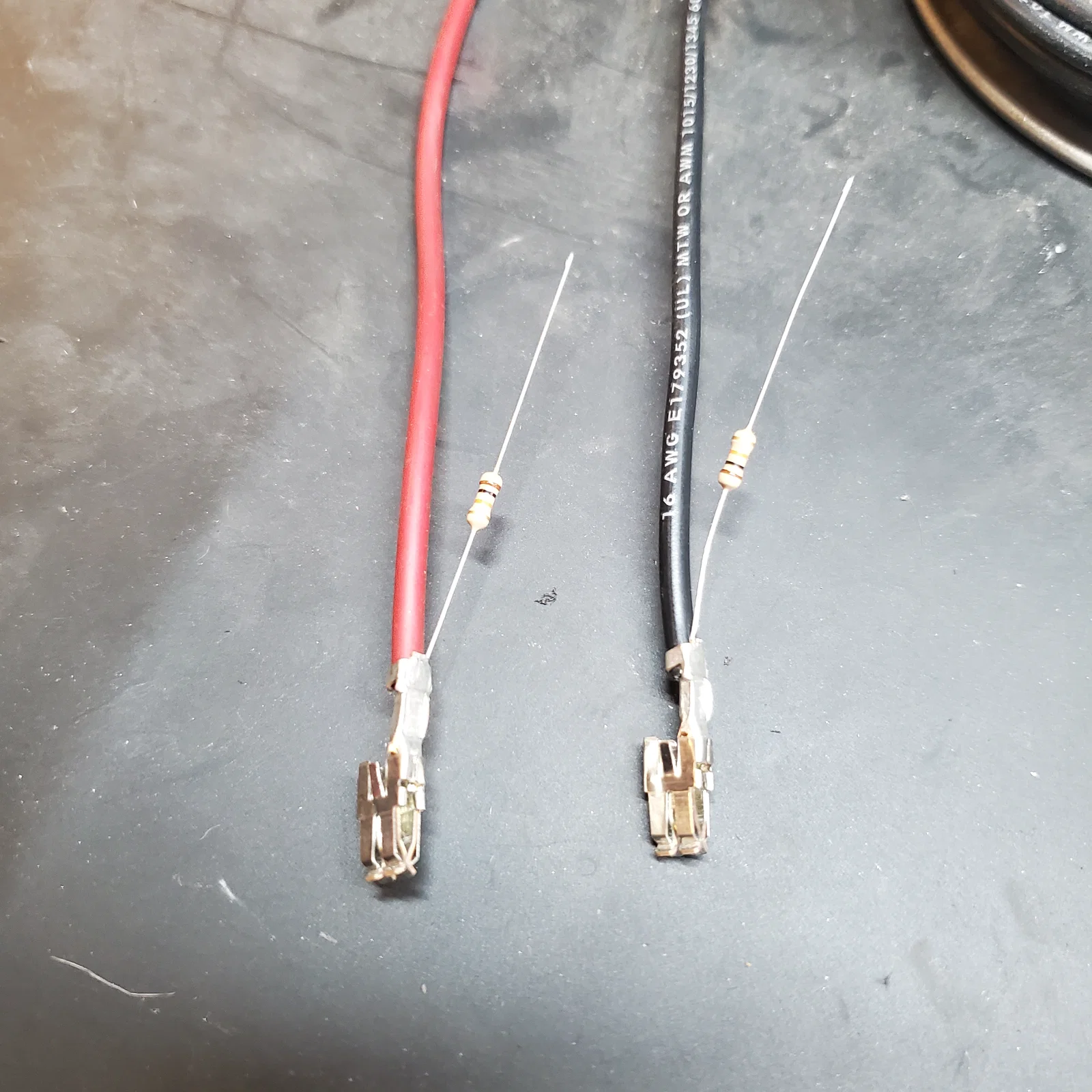

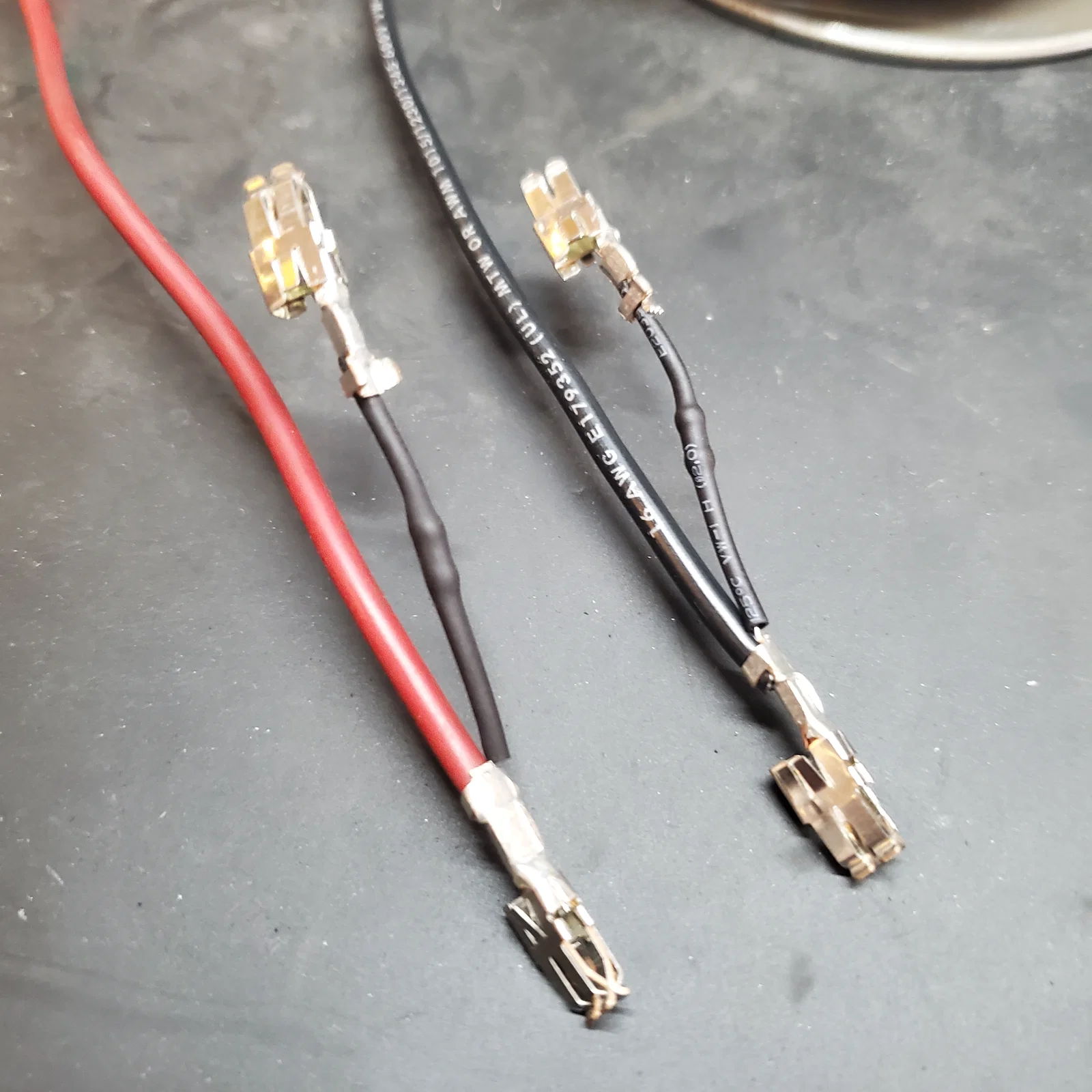

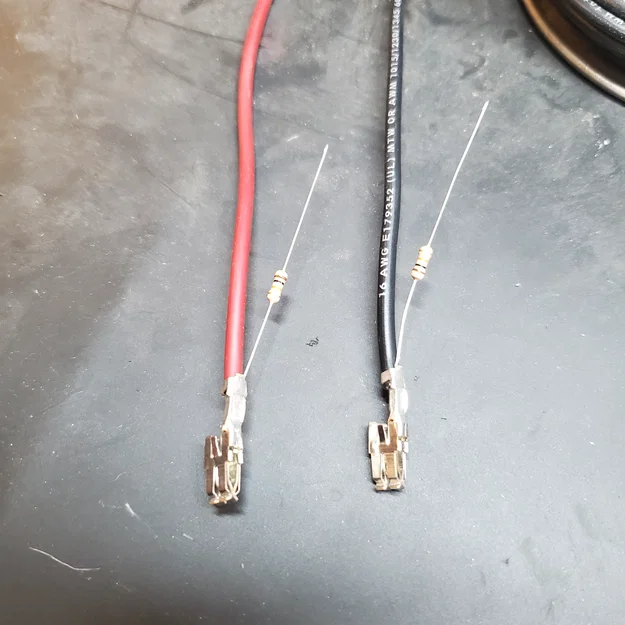

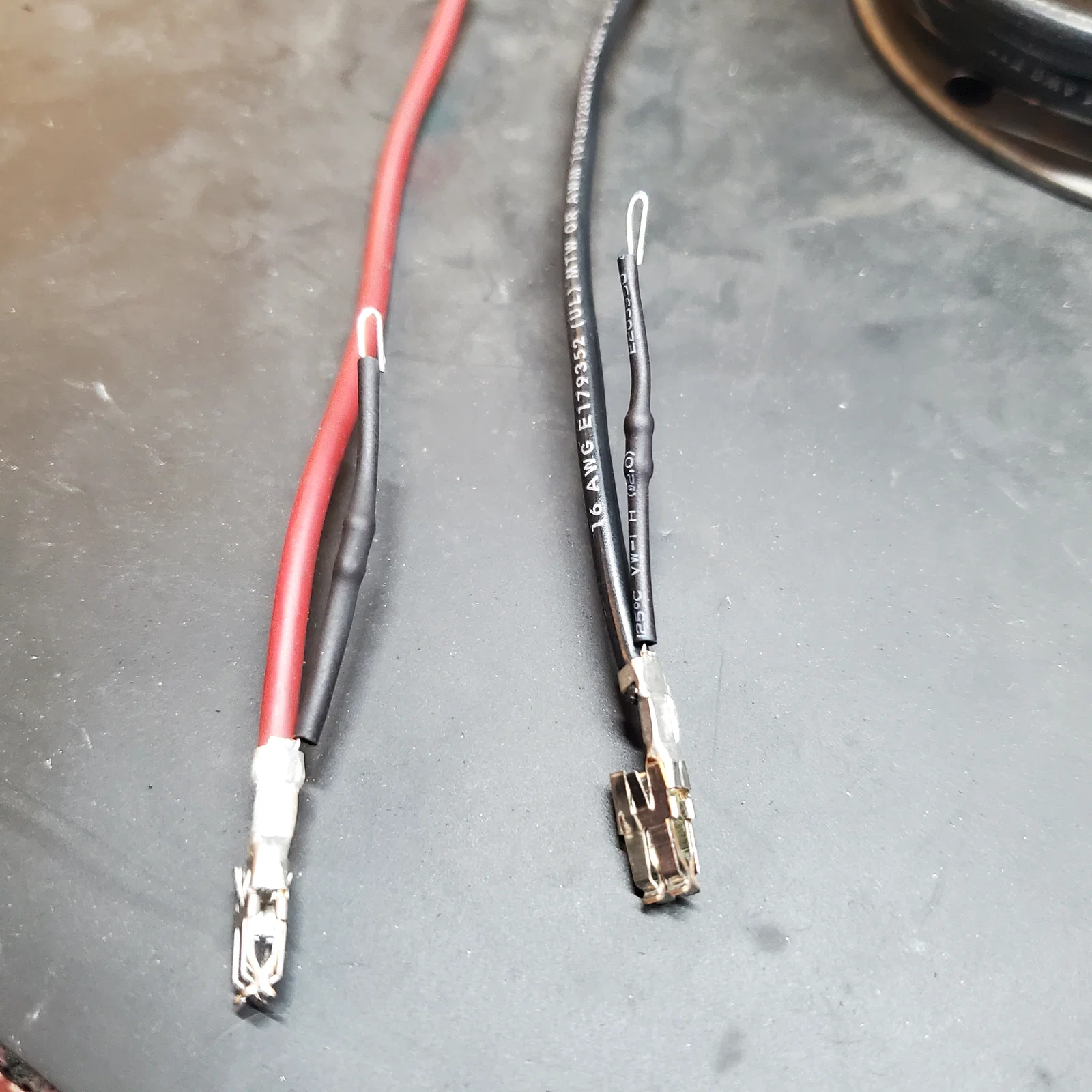

• Bấm đầu nối vào dây điện kèm điện trở. Mối bấm phải giữ chặt cả dây lẫn chân điện trở. Co nhiệt lại phần điện trở. Cắt bớt dây thừa và lắp đầu cốt vào đầu còn lại.

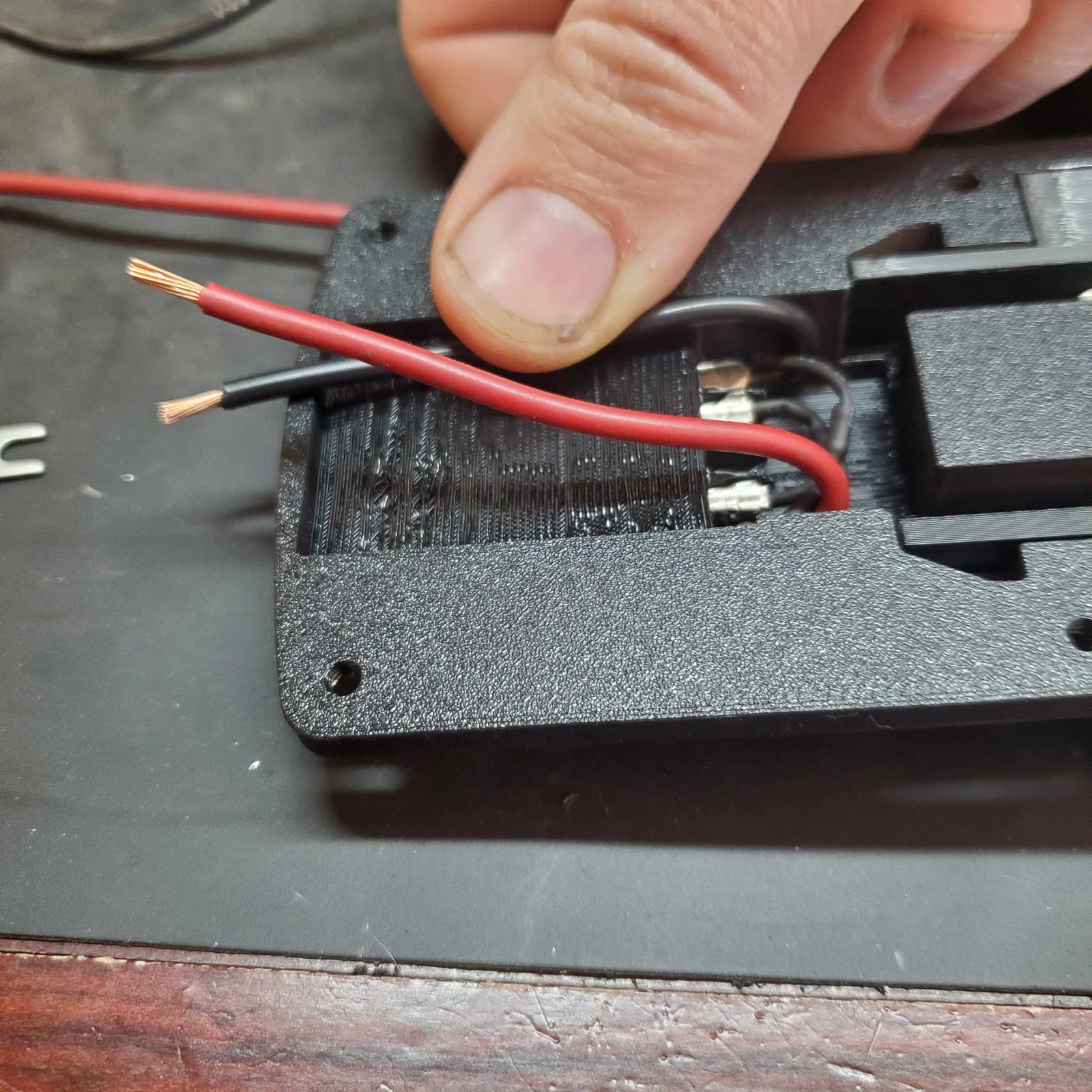

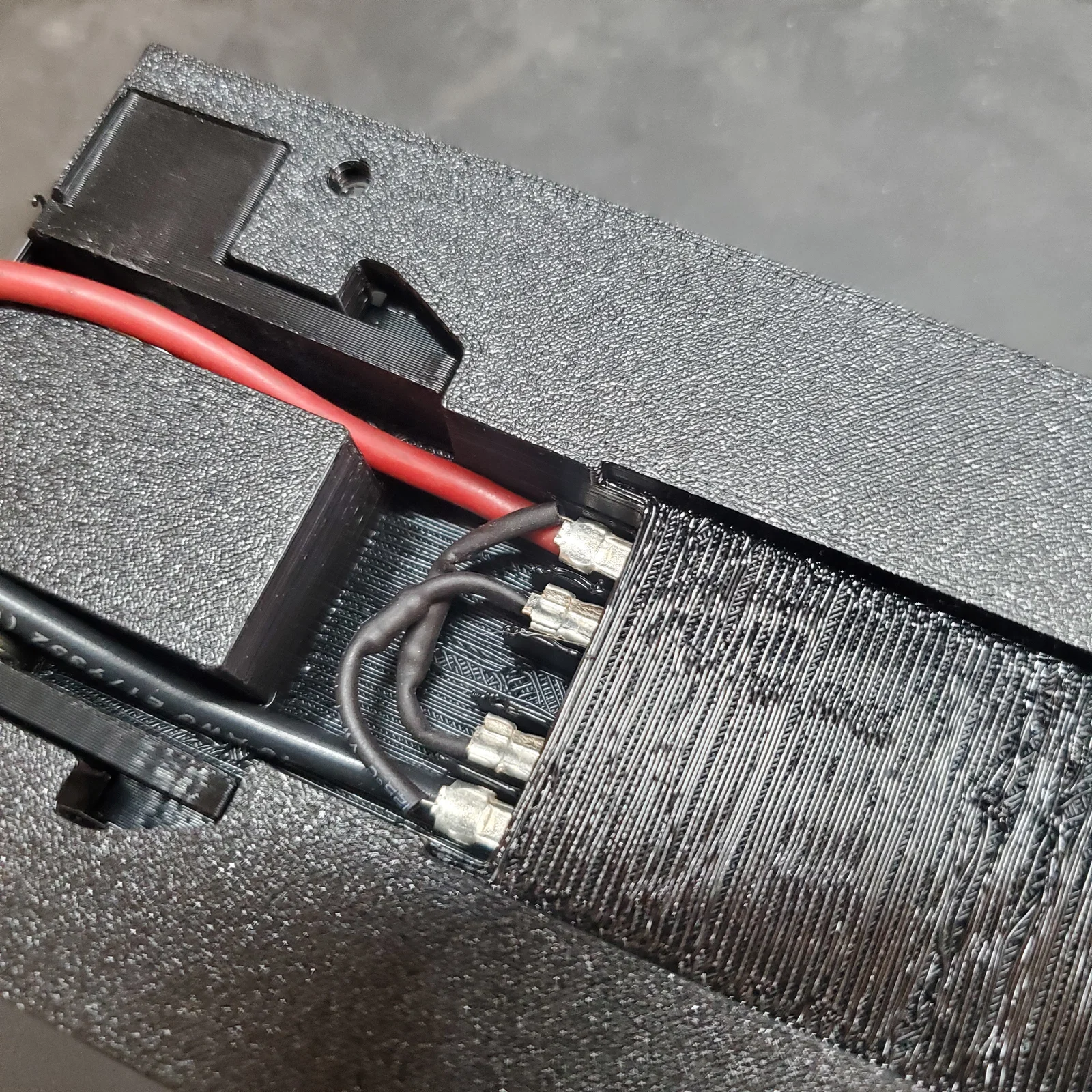

• Luồn dây vào các khe ngoài cùng của adapter phía gắn máy, dây đỏ vào cực dương (+) và dây đen vào cực âm (-). Các đầu cốt phải khớp vào vị trí.

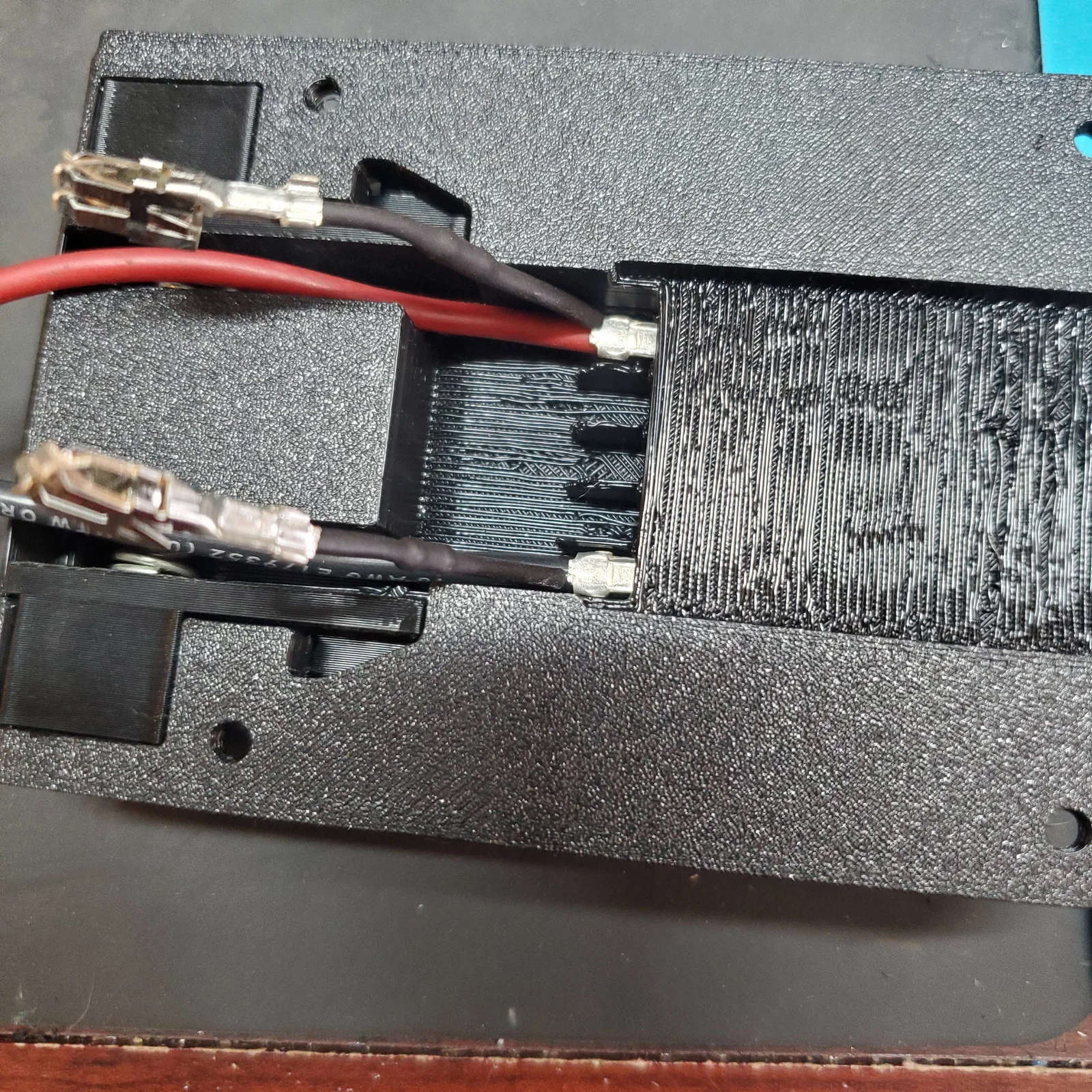

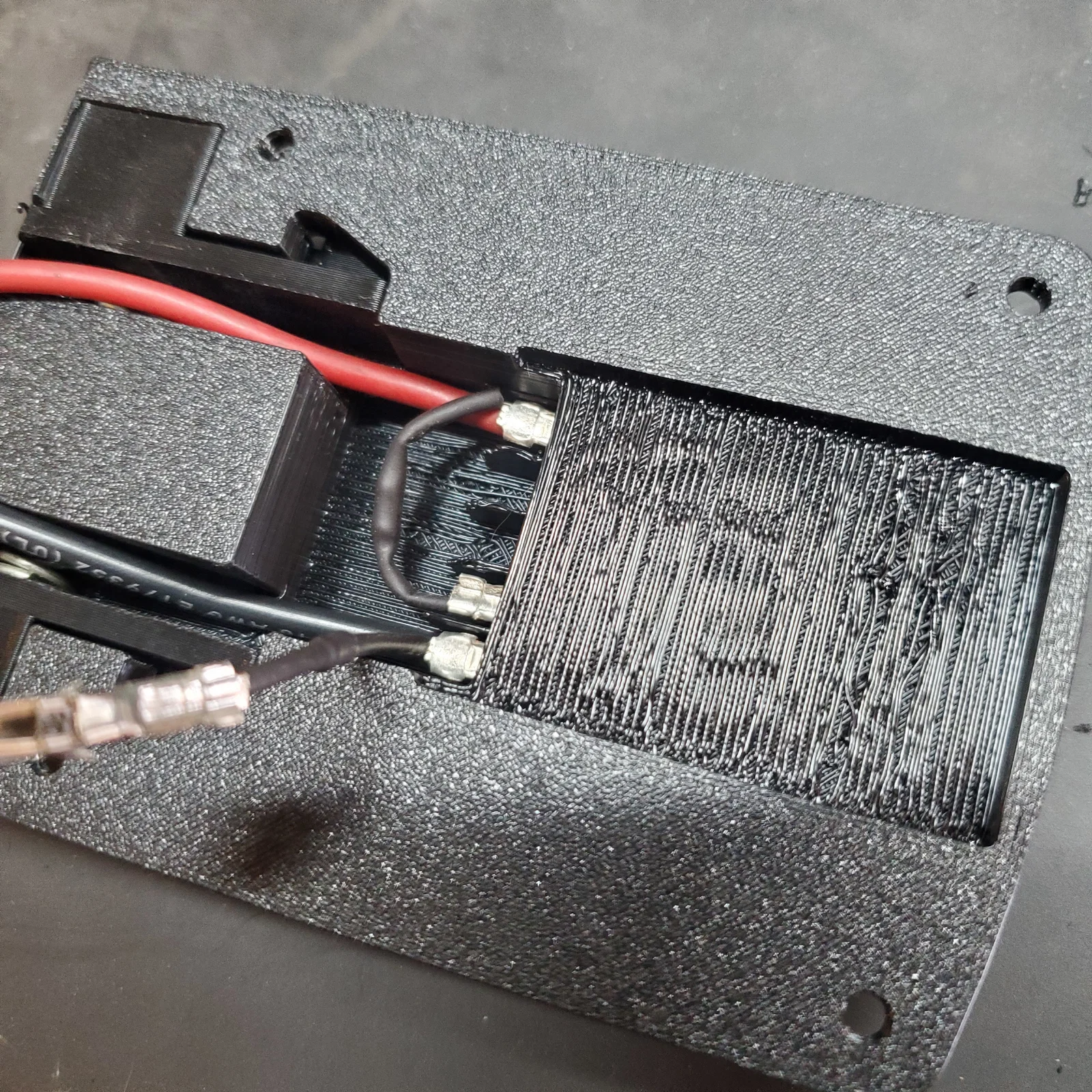

• Lắp các điện trở vào khe thứ hai ở phía đối diện của dây - điện trở nối với dây đen đặt cạnh cực dương đỏ và ngược lại. Khe ở giữa bỏ trống. Đảm bảo không để dây điện chạm chập.

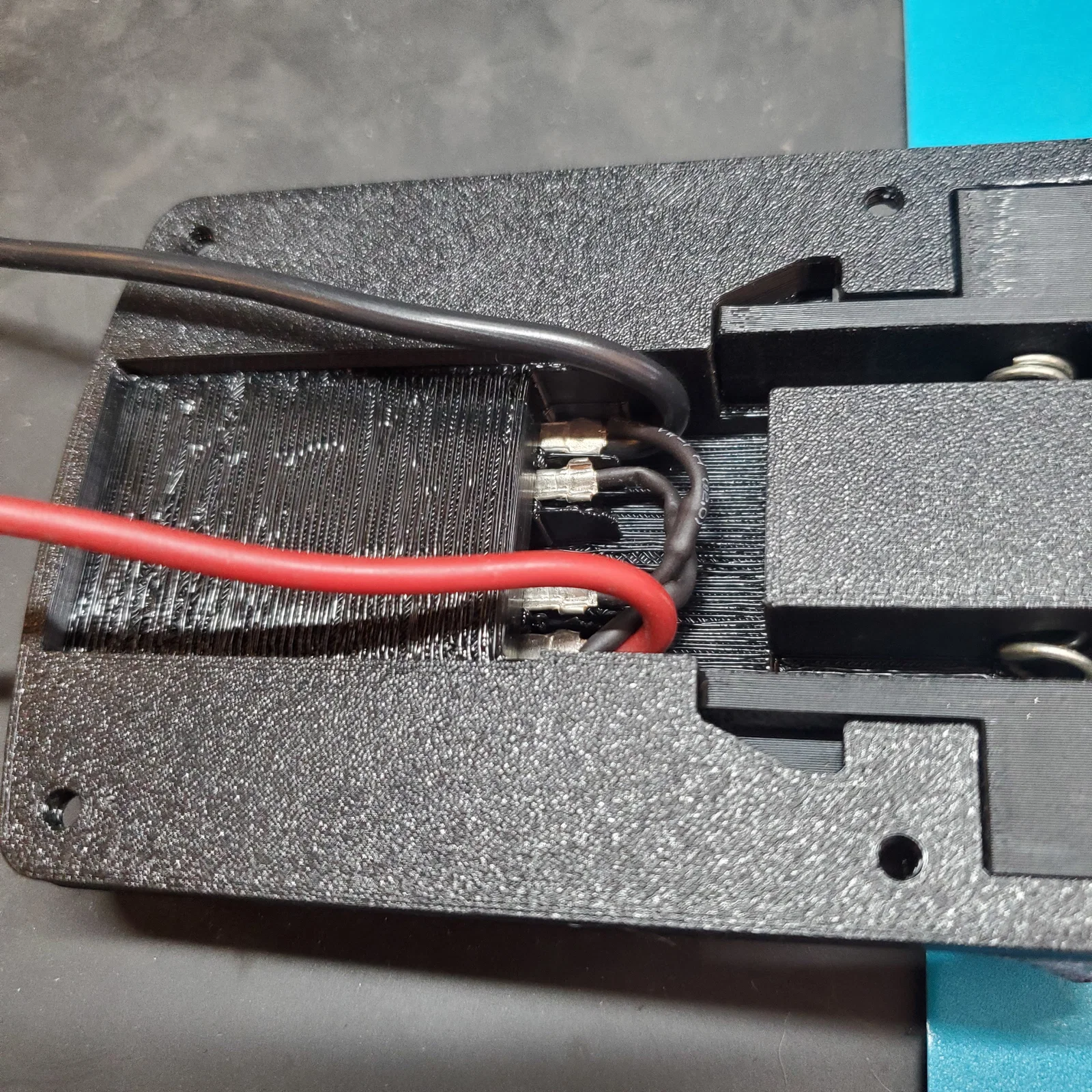

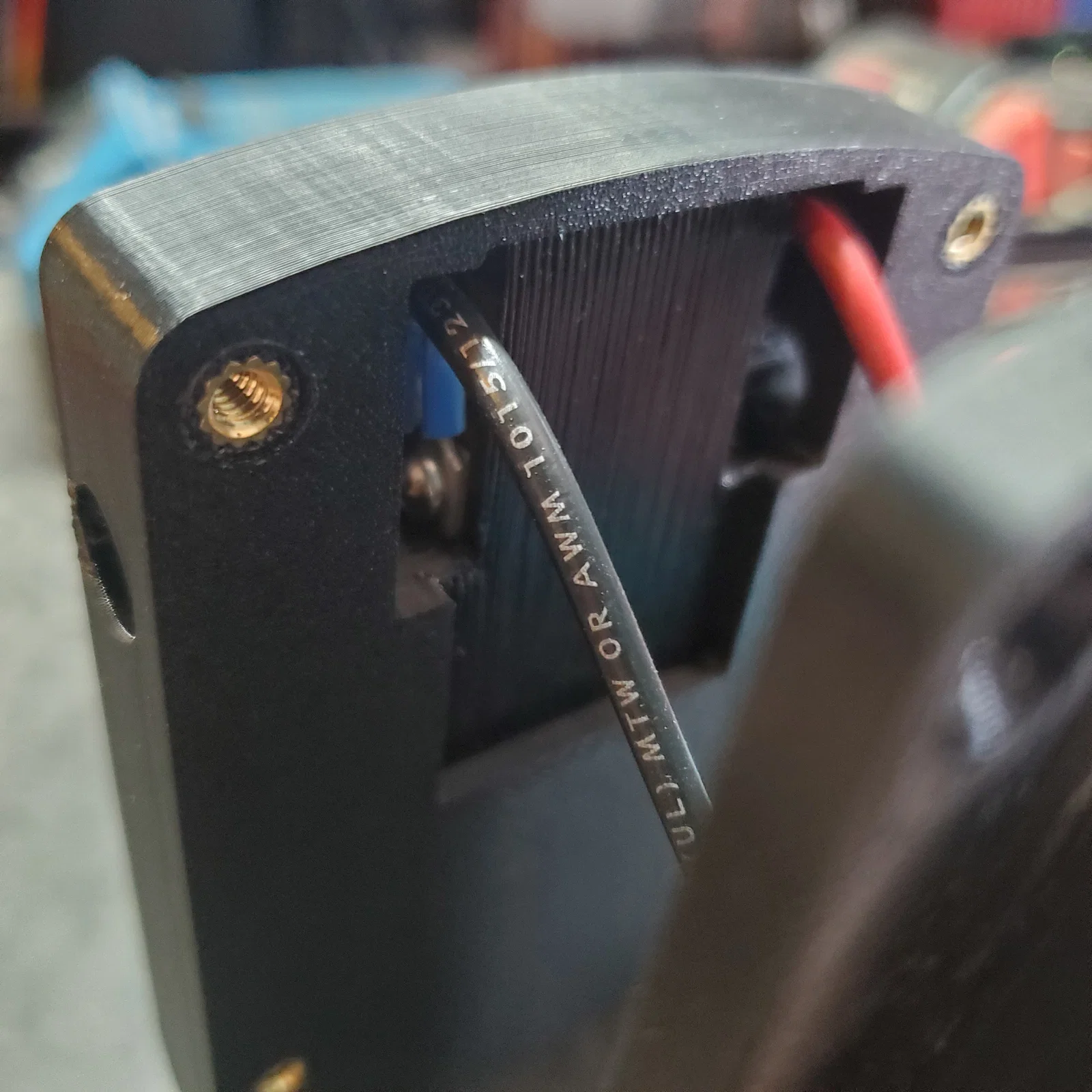

• Uốn dây gọn vào phần khoét. Phải giữ dây lùi vào trong để không bị kẹt lẫy khi tháo adapter.

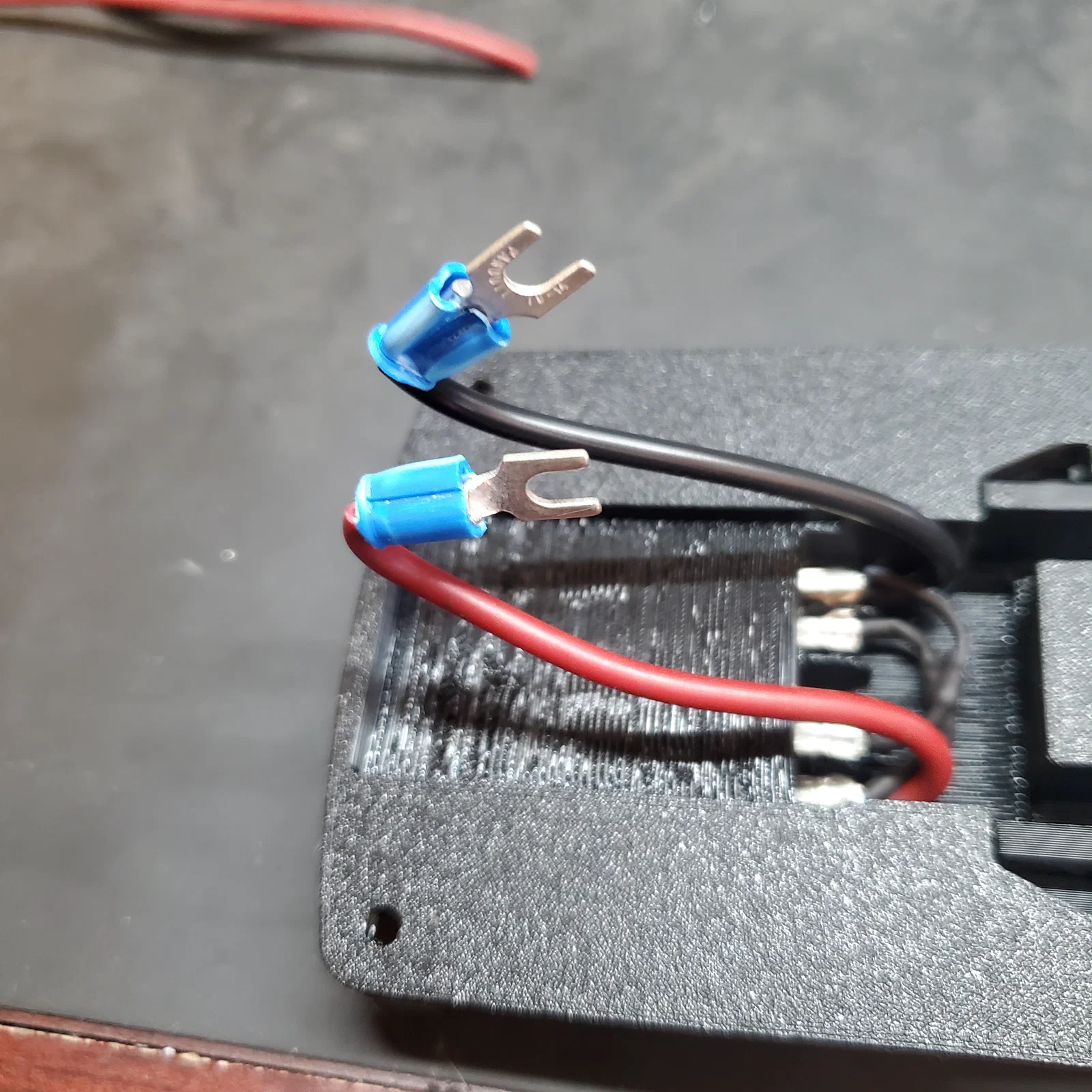

• Cắt dây sao cho dài hơn adapter khoảng ½". Bấm đầu cốt dẹt vào các đầu dây.

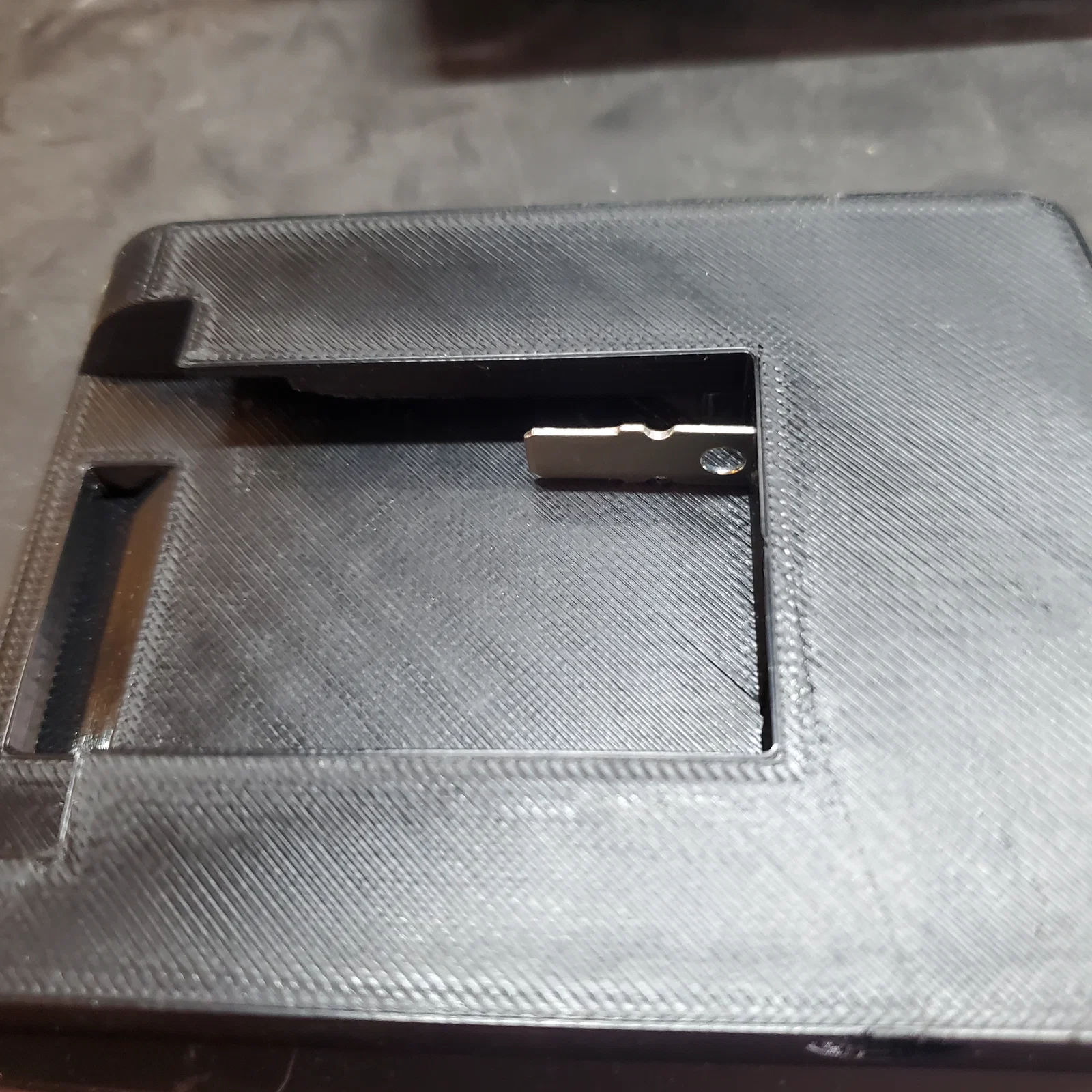

• Thử lắp vào máy. Ban đầu có thể hơi cứng cho đến khi chân tiếp xúc vào khớp.

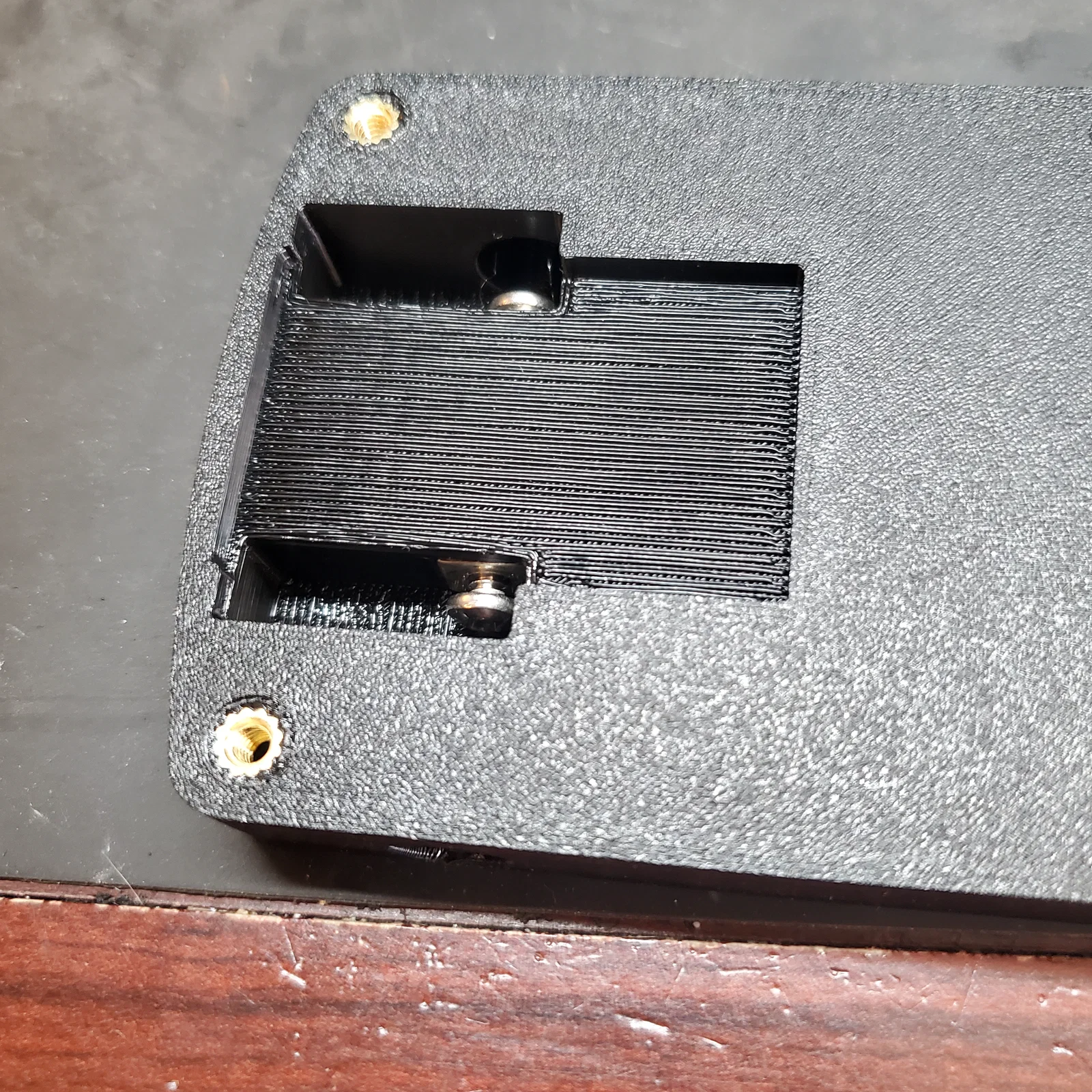

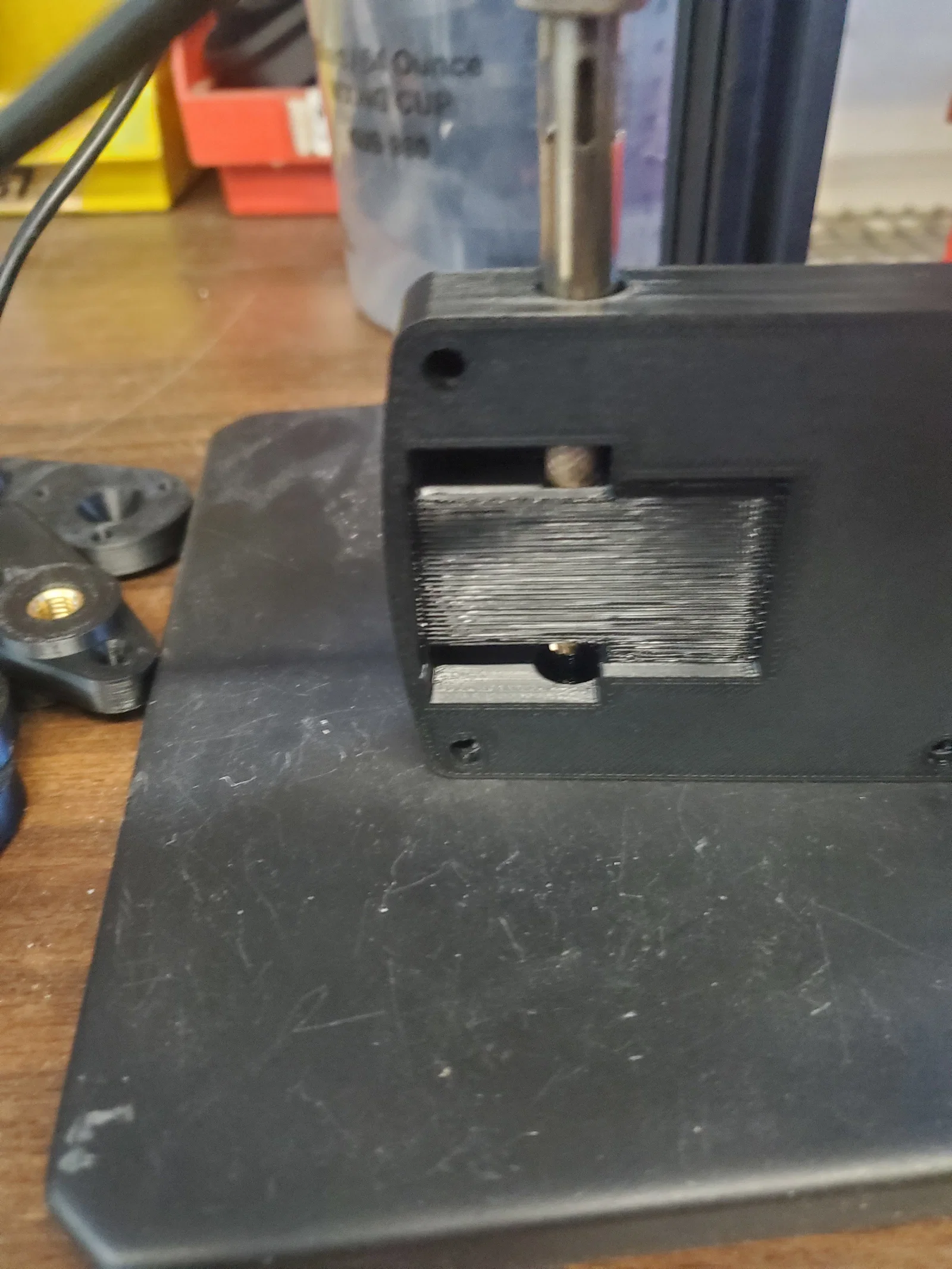

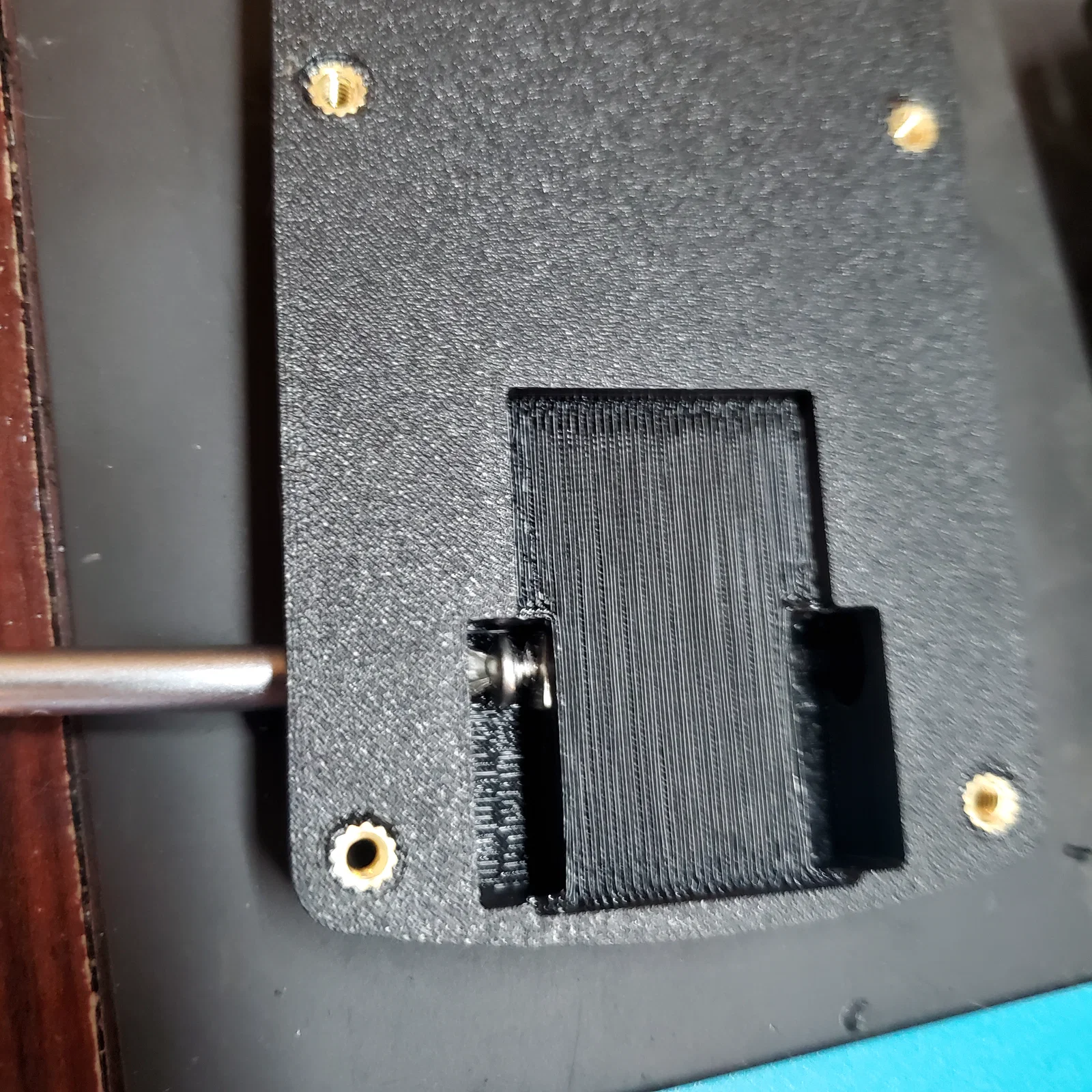

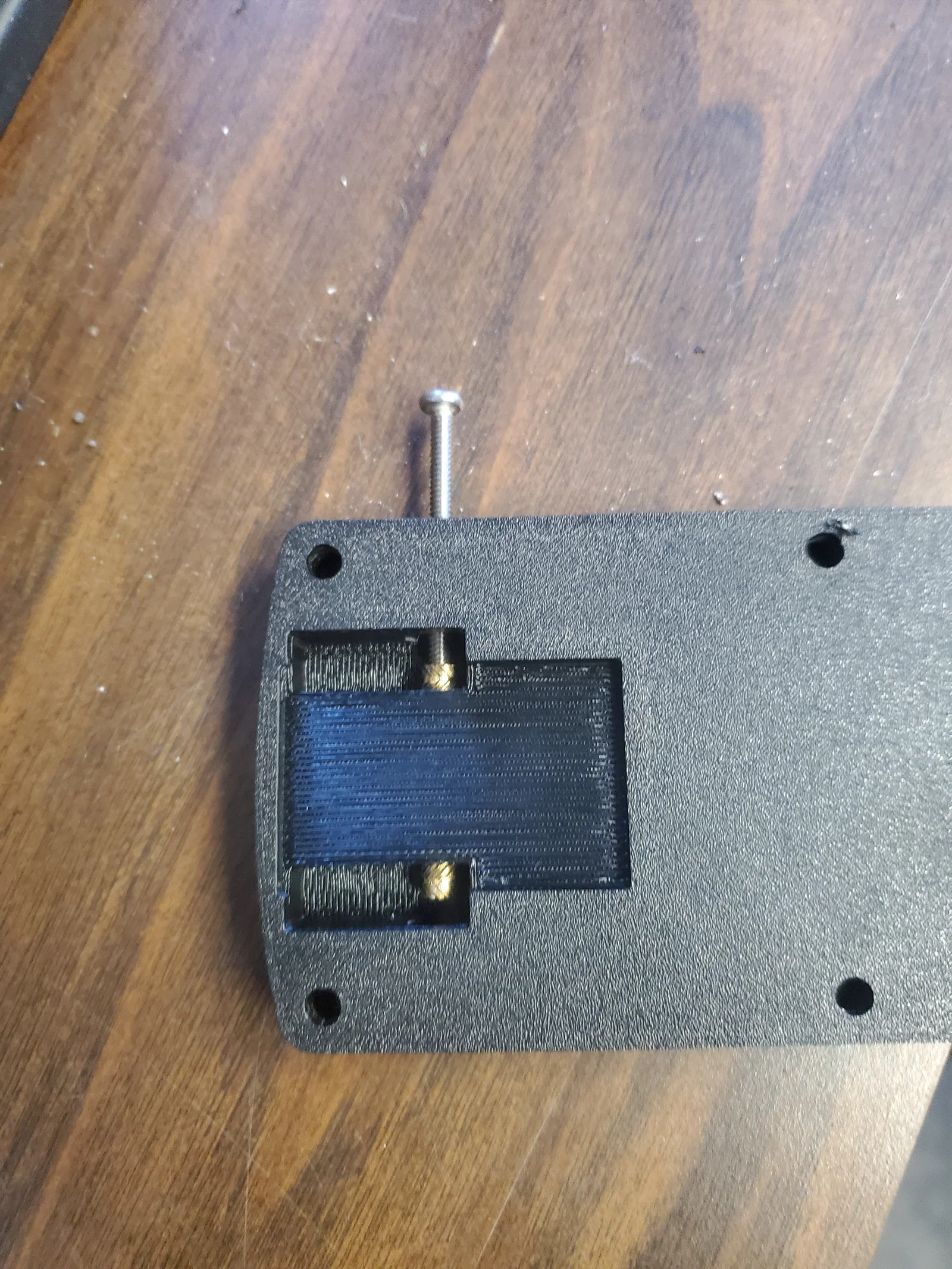

• Dùng vít dài để định vị heat set insert vào các lỗ bên trong adapter pin. Lắp thêm insert vào 4 lỗ phía trên. Đừng dùng loại insert quá dài hoặc nhấn quá sâu để tránh bị chạm chập.
• Lắp các chân cắm vào các khe trên insert. Vặn vít đầu dù nhưng đừng siết chặt quá để còn lắp dây.

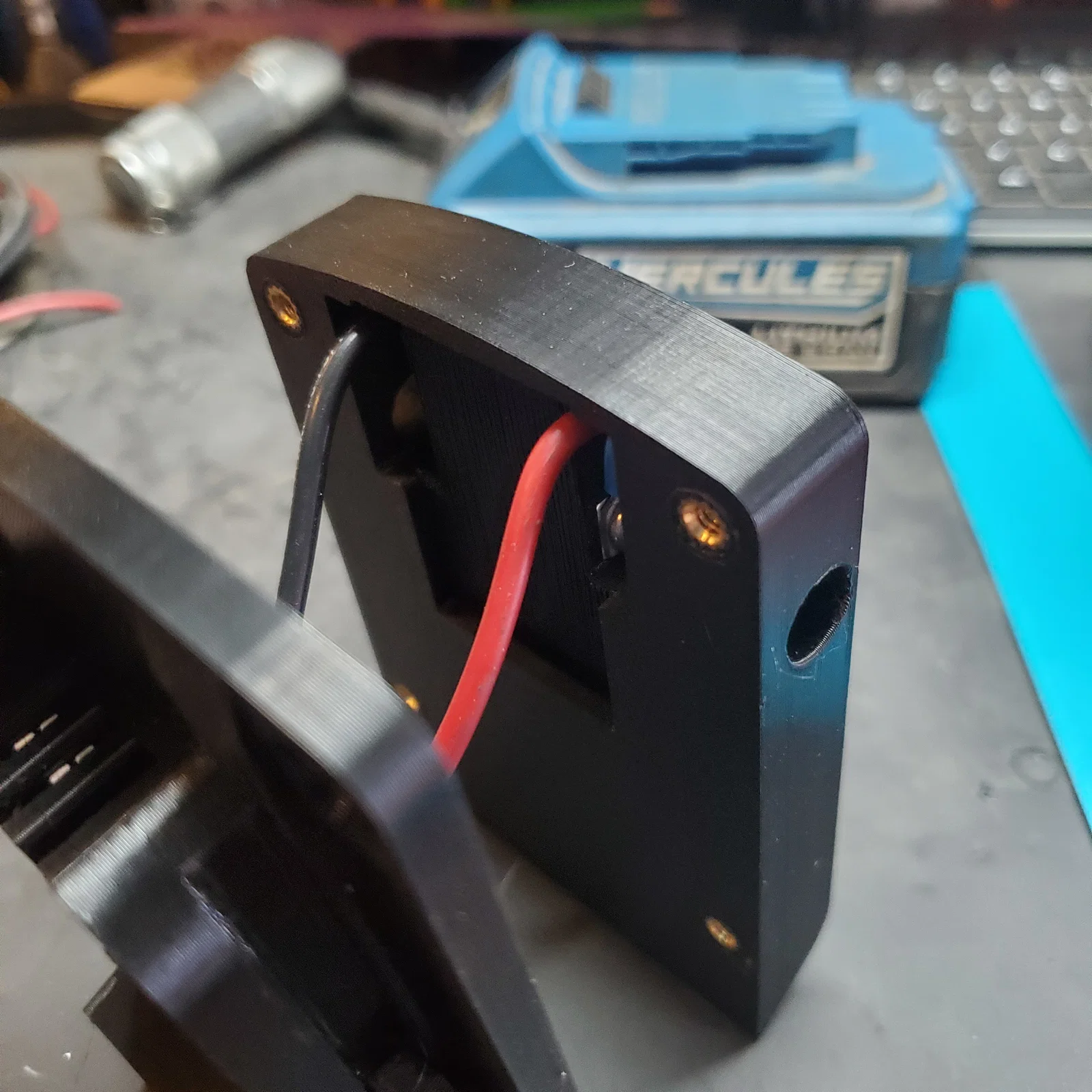

• Nối dây từ adapter phía máy vào các vít này. Kiểm tra kỹ dây đỏ nối với cực dương và đen với cực âm.

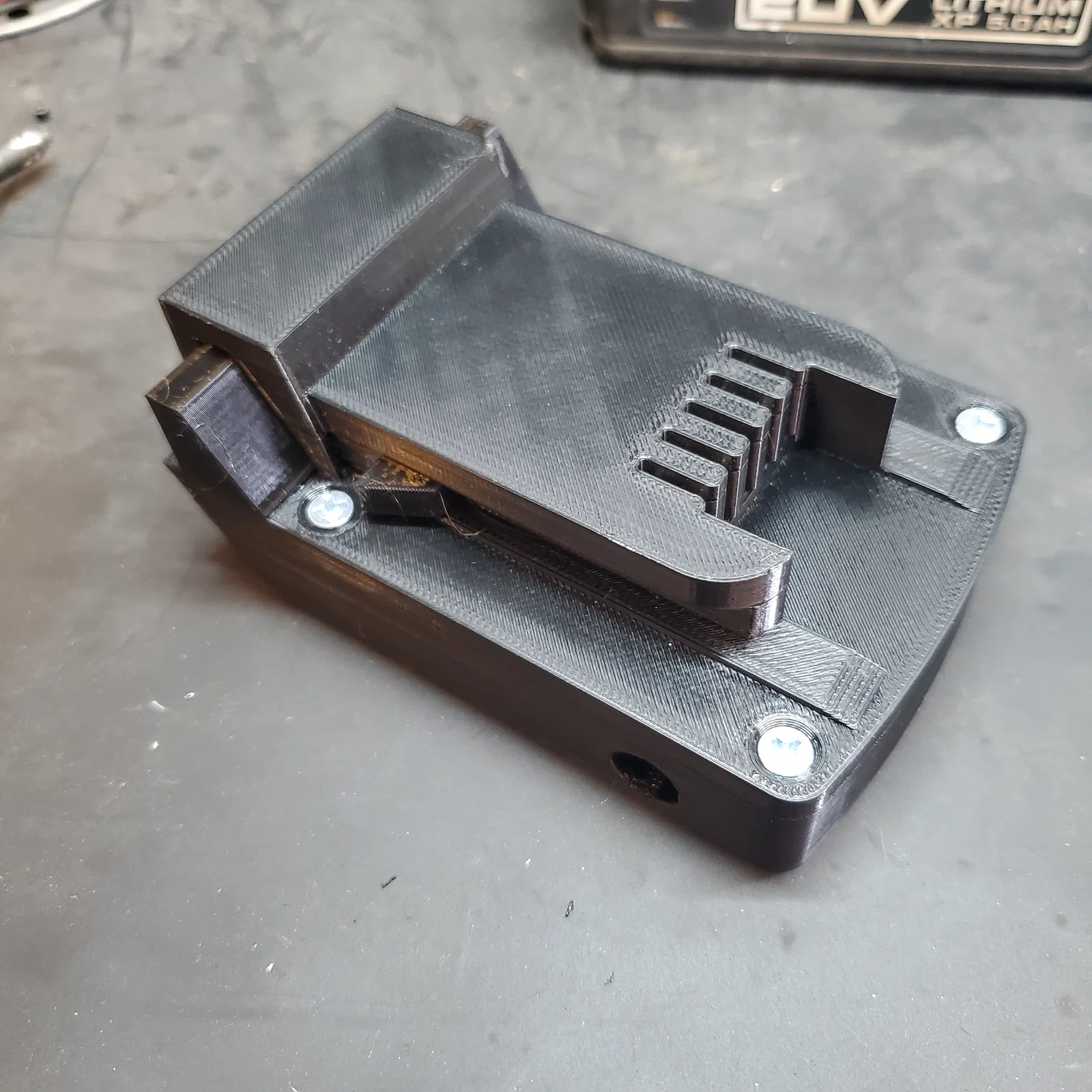

• Lắp 2 mảnh lại với nhau, chú ý không để kẹp dây. Dùng vít đầu bằng để cố định.
• Kiểm tra adapter. Nếu máy chạy vài giây rồi ngắt, đó là do mạch bảo vệ pin. Hãy kiểm tra lại cách lắp điện trở.

Remix

Mình đã cung cấp file STEP và file nguồn FreeCAD. Nếu bạn có chỉnh sửa, hãy chia sẻ lại file STEP của bạn nhé.

Lưu ý: Nhiều kích thước trong mô hình FreeCAD có liên kết với nhau, hãy cẩn thận khi thay đổi.
