Bảng điều khiển bên cho khoang điện tử máy in V-Core

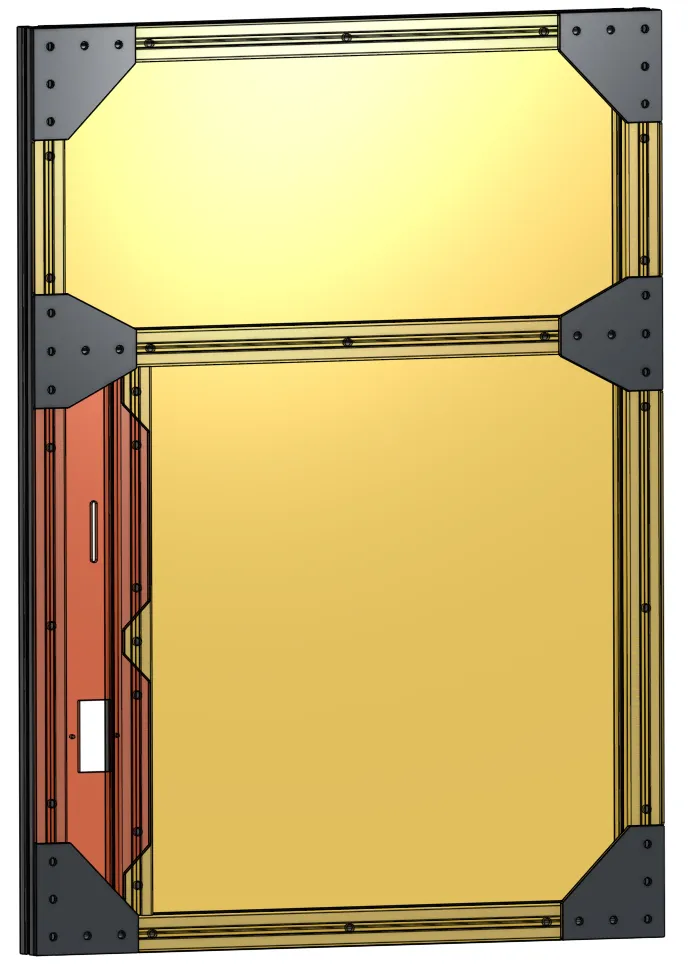

Các tệp đính kèm cho V-Core không bao gồm một bảng cho các mặt bên của vỏ điện tử, điều này thật phiền phức vì có nghĩa là không có chỗ nào để đặt một cổng IEC hoặc tương tự và bạn để mọi thứ mở ra với các yếu tố bên ngoài. Hình dạng tương đối phức tạp vì nó cần phải khớp với bảng bên chính.

Tôi đã làm điều này với một lỗ tương ứng cho vỏ cổng IEC và các hướng dẫn ống bowden của tôi, nhưng những thứ đó có thể được loại bỏ khi cắt trong phần mềm laser hoặc CNC của bạn. Sử dụng cùng một vít máy đầu cap M6 như mọi thứ khác trong máy in để gắn vào khung. Nếu sử dụng lỗ cổng IEC, các lỗ 3mm ở hai bên sẽ cần được khoan ra để khớp với kích thước của các chèn nhiệt của bạn.

Thiết kế Onshape tại https://cad.onshape.com/documents/8d5cf13bd3c7f17517ca198a/w/3739bfa458b5b4fd6c17d9e3/e/f2bbf4f503edf47a7248ae76?renderMode=0&uiState=64db3bc97dd38474b179fe52
