Giá treo tường đựng mũi phay CNC Router Bit Holder

Tôi xây dựng xưởng của mình với tường OSB nên có thể bắt vít để gắn bất cứ thứ gì lên đó. Trong lúc sắp xếp lại khu vực máy CNC, tôi cần một cách để giữ tất cả các mũi phay router ở gần trục chính (spindle). Giá treo tường đựng mũi phay chính là câu trả lời và đây là thành quả của tôi.

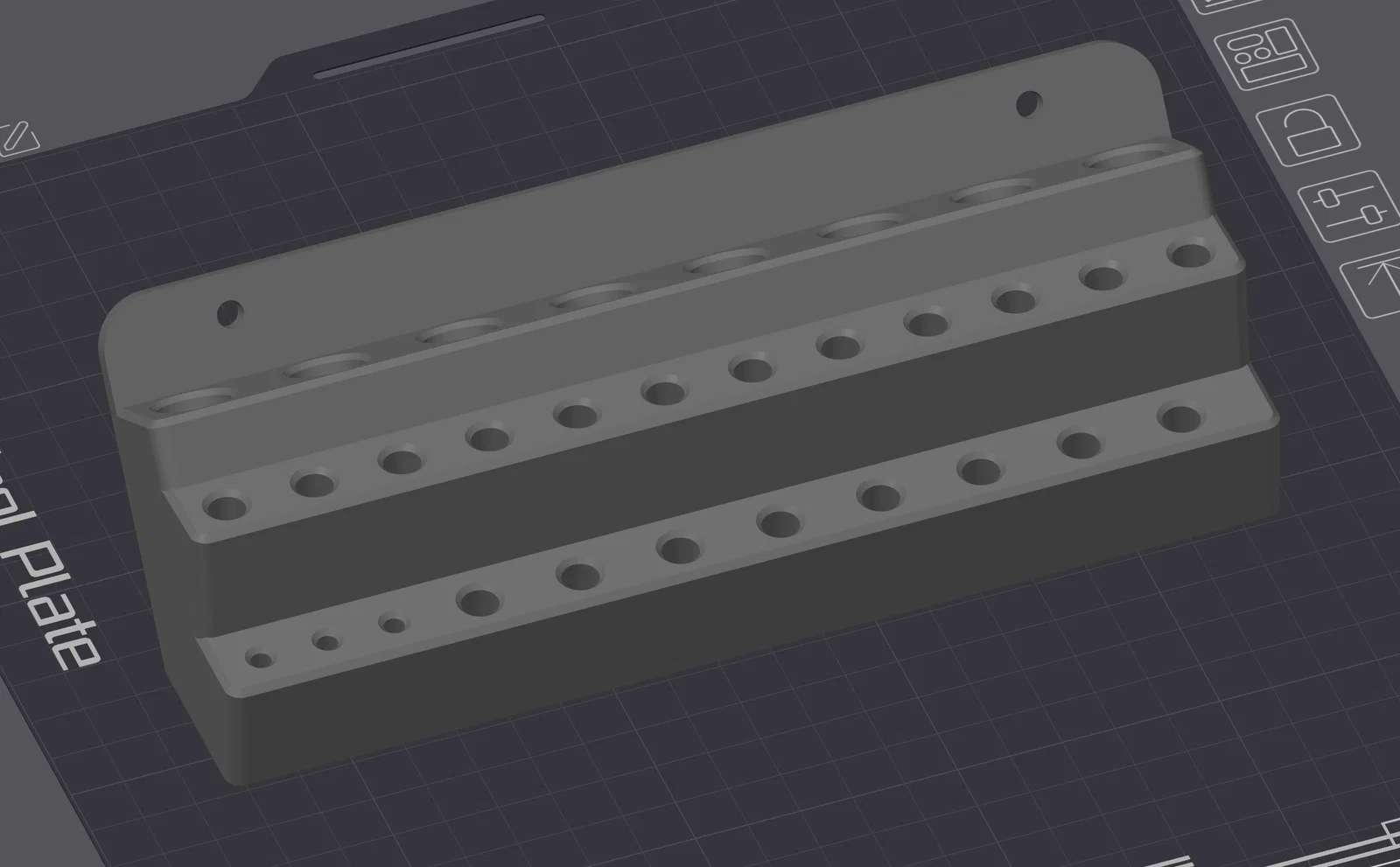

Bộ tổ chức này chứa được 8 mũi có chuôi ½", 20 mũi chuôi ¼" và 3 mũi chuôi 1/8". Thiết kế có ba tầng, mỗi tầng được đặt ở một góc độ khác nhau một chút để giúp bạn lấy mũi phay dễ dàng hơn. Trong các bản thử nghiệm đầu tiên, các mũi ½" đôi khi hơi khó nhét vào trơn tru, nên tôi đã thêm một đường vát nhẹ để giúp việc cắm mũi vào dễ dàng hơn.

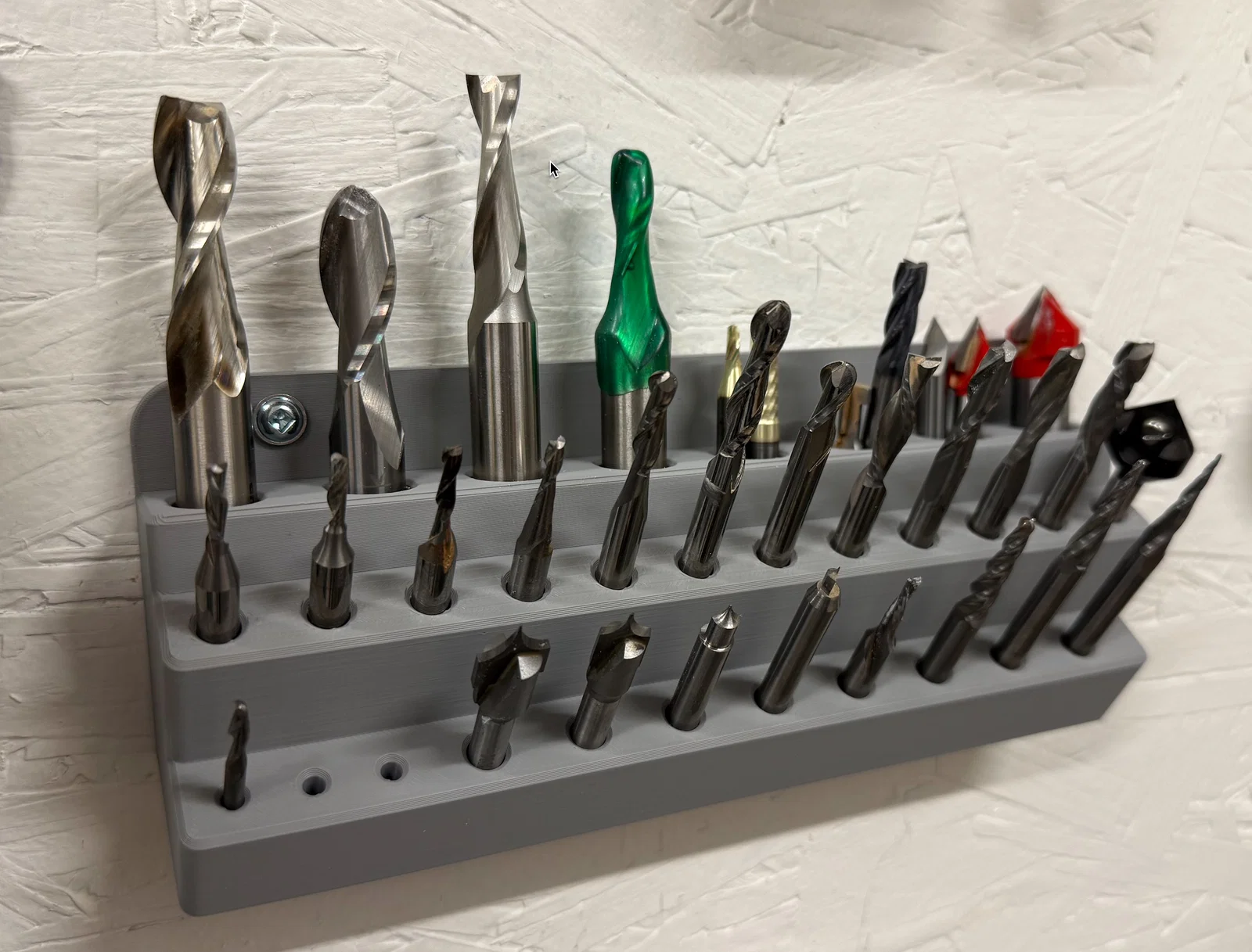

Thời gian sẽ trả lời liệu đây có phải là cách sắp xếp tối ưu cho các mũi phay của tôi hay không, và như bạn thấy trong ảnh, tôi đã tận dụng vài khe cắm mũi ½" để cắm thêm các mũi ¼". Lần tới, có lẽ tôi sẽ giảm số lượng khe cho mũi ½" và chừa chỗ cho nhiều mũi ¼" hơn. Hãy cho tôi biết trong phần bình luận nếu bạn muốn thấy một cấu hình khác nhé. Tôi có thể dễ dàng chỉnh sửa thiết kế để điều chỉnh số lượng và kích thước các lỗ cắm.

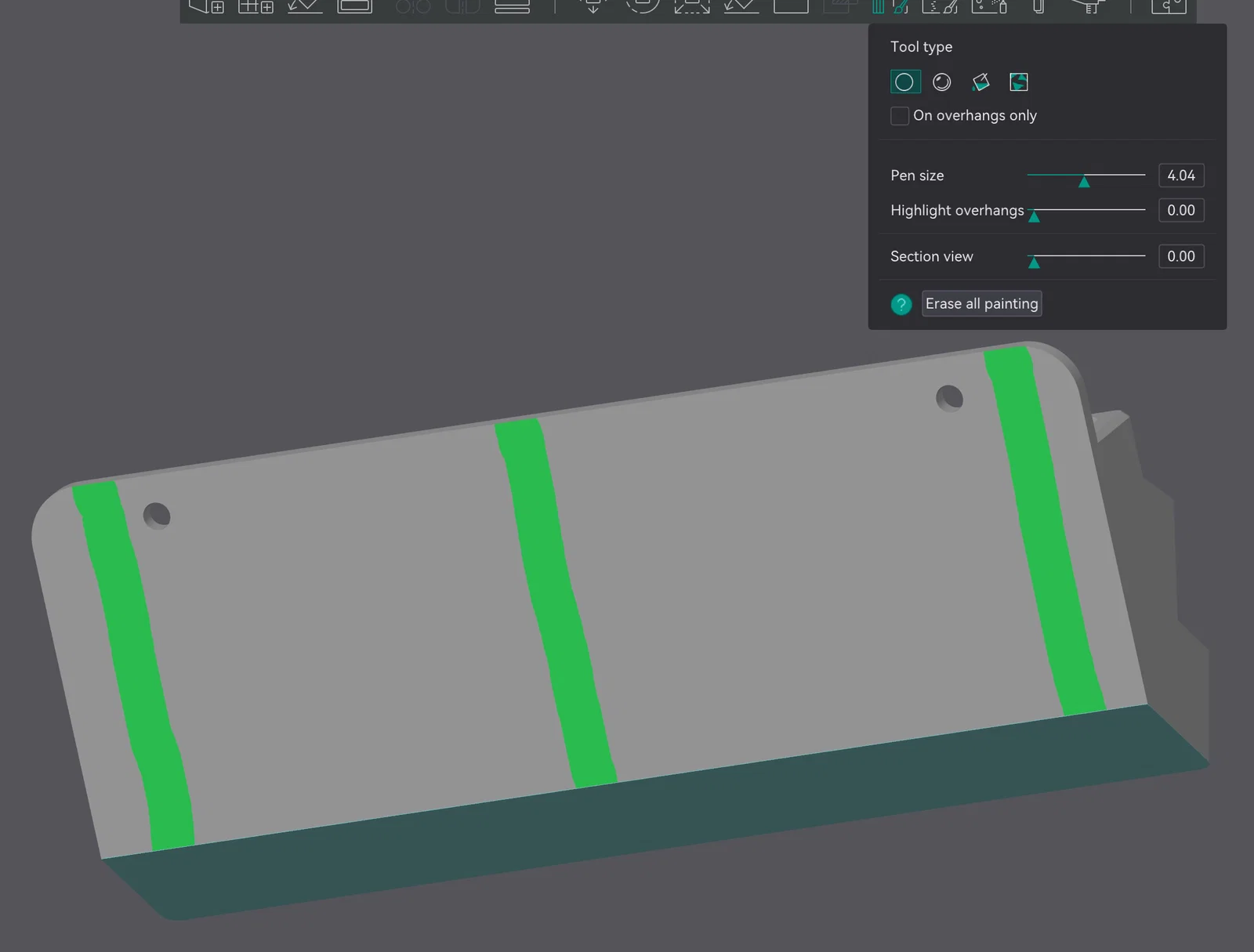

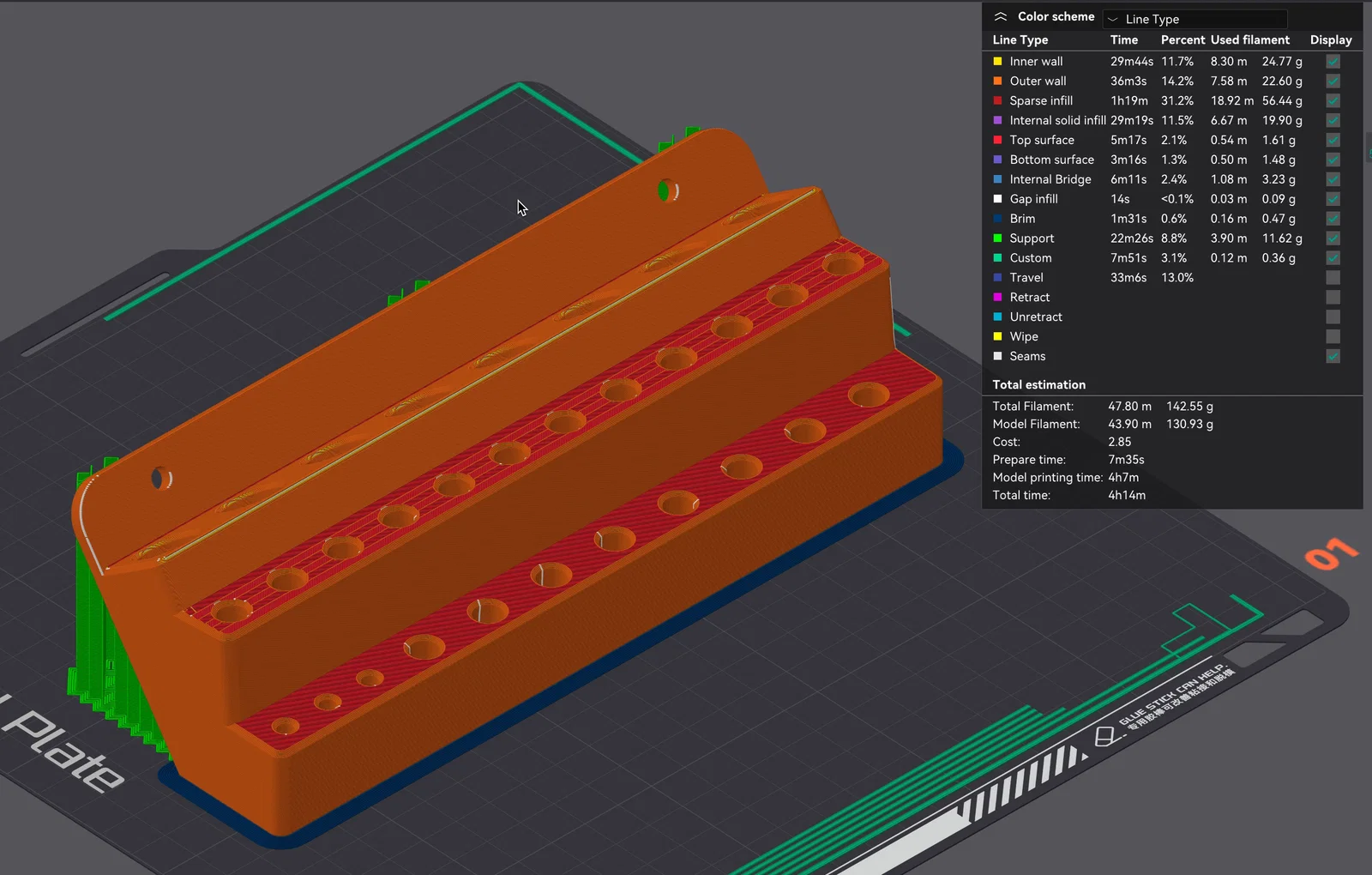

Tôi in bản của mình bằng nhựa PLA màu xám. Chi tiết này hầu như không chịu áp lực gì nên không cần dùng loại nhựa quá cứng. Như trong ảnh chụp màn hình phần mềm slicer, tôi đã thêm “paint-on” support ở phía sau tường để tránh bị đổ khi in. Tôi khá chắc là không cần thiết đâu, nhưng cứ tùy tình hình mà quyết định xem có nên dùng support hay không nhé. Nếu bàn in của bạn bám dính tốt thì sẽ chẳng có vấn đề gì đâu.

Như mọi khi, hãy đăng ảnh sản phẩm của bạn sau khi in nhé. Luôn rất vui khi được thấy các thiết kế của mình được mọi người in và sử dụng như thế nào.

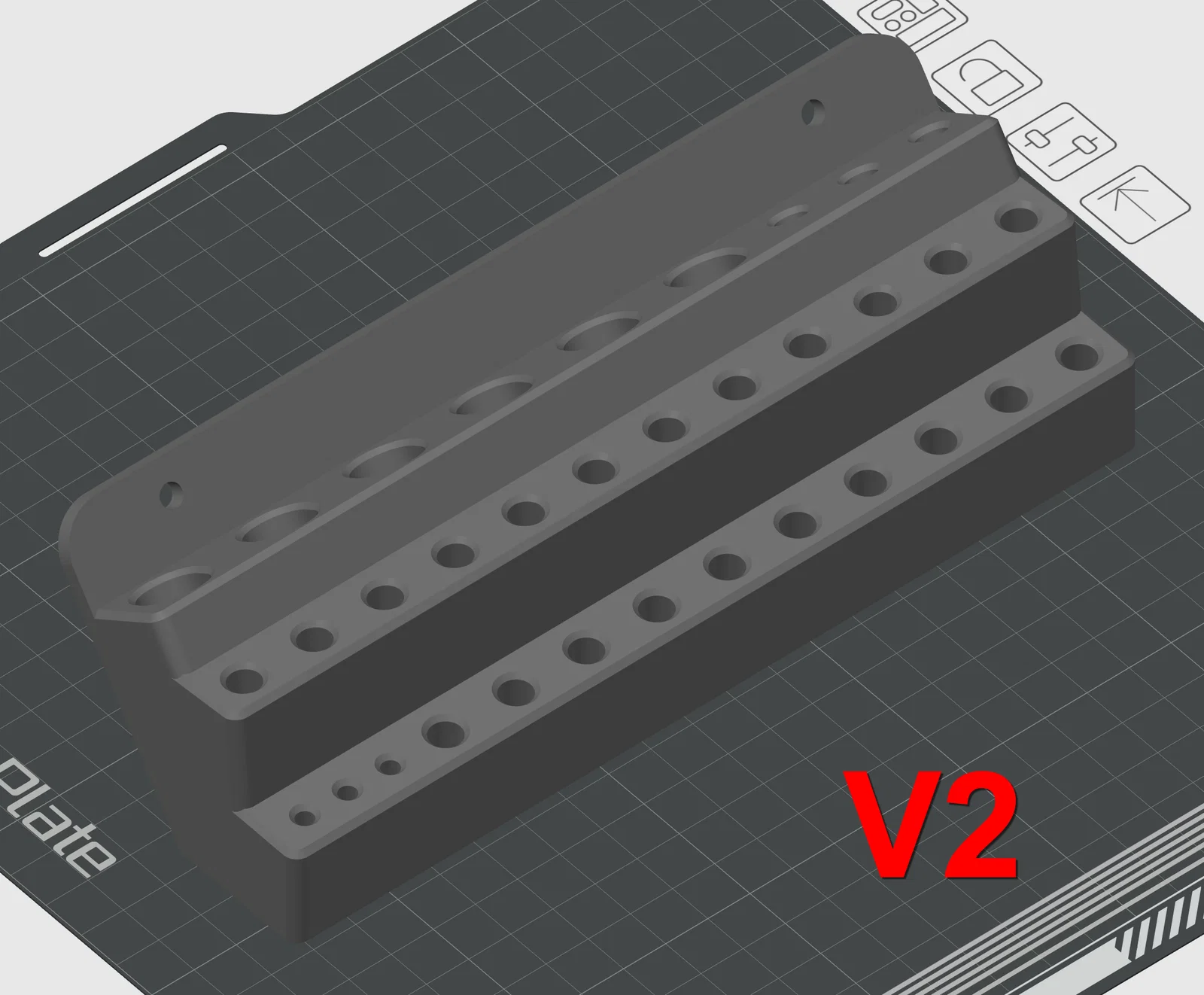

Cập nhật ngày 06-02-25: Đã thêm phiên bản thứ hai ("V2") với nhiều lỗ ¼" hơn và giảm bớt lỗ ½". Hãy chọn bản nào phù hợp nhất với nhu cầu của bạn!
