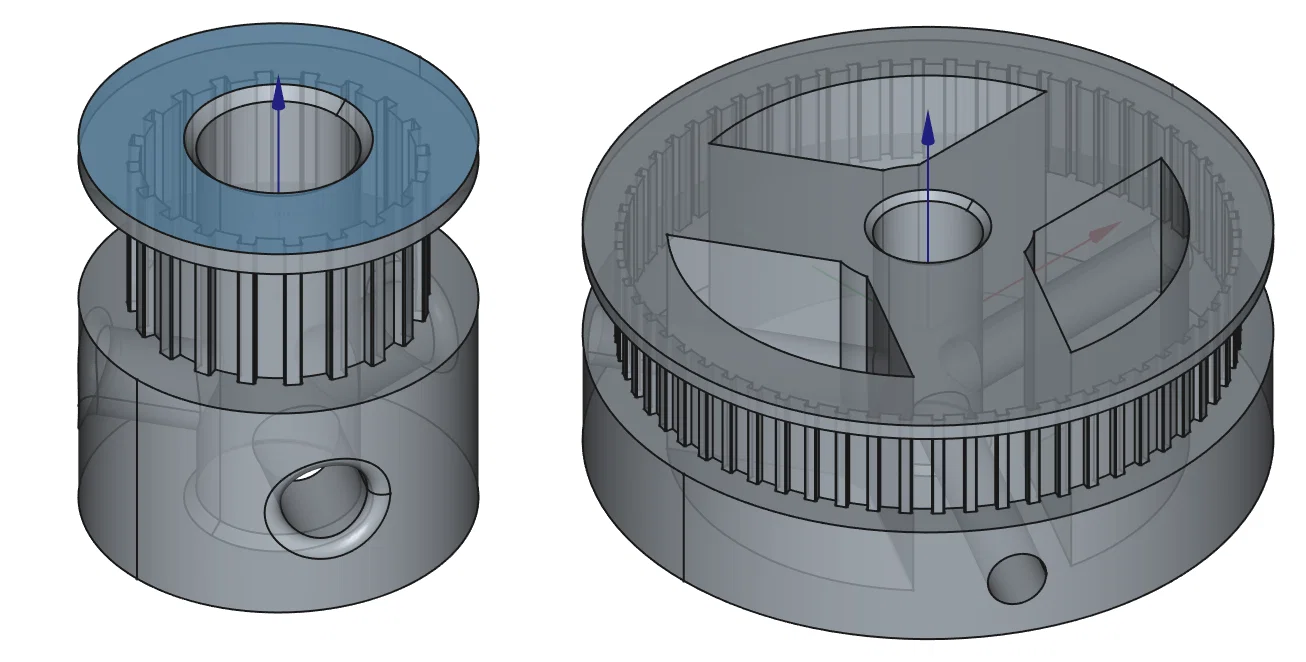

Timing Pulley - Puly đai răng hoàn toàn tùy biến (Fully Parametric)

Đây không phải là file tải về rồi in ngay. Bạn cần tải về, mở bằng FreeCAD, nhập thông số puly bạn cần, sau đó mới xuất file để in.#### Các file bao gồmCó 2 file FreeCAD:1. timing-pully-custom.FCStd2. timing-pully-custom.tests.FCStdFile đầu tiên dùng để tạo mô hình tham số hoàn chỉnh. File thứ hai chỉ cần thiết nếu bạn muốn in thử các bộ phận của puly trước khi in toàn bộ.#### Cách tạo Puly đai răng1. Mở FreeCAD.2. Tìm đối tượng 'dd'. Nó được tạo bằng workbench dynamic data. Bạn không nhất thiết phải có workbench này mới dùng được.3. Thay đổi các tham số cho puly trong đối tượng 'dd'. Mỗi tham số đều có chú giải công cụ giải thích chức năng. Ngoài ra còn có các bộ cấu hình (configuration sets), nếu muốn chỉnh sửa, mình khuyên bạn nên dùng thêm dynamic data workbench.4. Đợi mô hình cập nhật.5. Bây giờ bạn có thể chọn File → Export để in, hoặc tạo các vật thể thử nghiệm trước. Xem phần bên dưới.6. Lưu ý là có các tính năng làm đẹp như vát cạnh (chamfer) và bo tròn (fillet). Các tính năng này được tạo bằng thao tác boolean nên sẽ được giữ nguyên ngay cả khi bạn thêm các tính năng thiết kế khác 😀. Với các puly lớn, bạn có thể đặt 'ApplyMaterialSaver' thành 1 để tạo hốc nhằm tiết kiệm nhựa.Dưới đây là ảnh chụp màn hình tất cả các tham số. Quan trọng nhất là bạn cần tùy chỉnh các tham số trong 'Type Configuration'.#### Kiểm tra thông số với file timing-pully-custom.tests.FCStdMình khuyến khích bạn nên tạo các vật thể thử nghiệm trước. File timing-pully-custom.tests.FCStd tham chiếu đến mô hình chính và cung cấp 3 vật thể thử nghiệm:1. Răng (Teeth) - Mô hình không có vành để bạn kiểm tra độ khớp giữa răng puly và dây đai.2. Lỗ ốc trí (Grub screw) - Lỗ vít dùng để cố định puly vào trục.3. Lỗ trục (Axle) - Đảm bảo puly vừa vặn với trục của bạn. Bạn nên kiểm tra chính xác đến 0.05mm để có độ khít tốt nhất.Mình khuyên bạn nên kết hợp cả mô hình lỗ ốc và lỗ trục để kiểm tra lực siết của ốc lên trục như sau:
