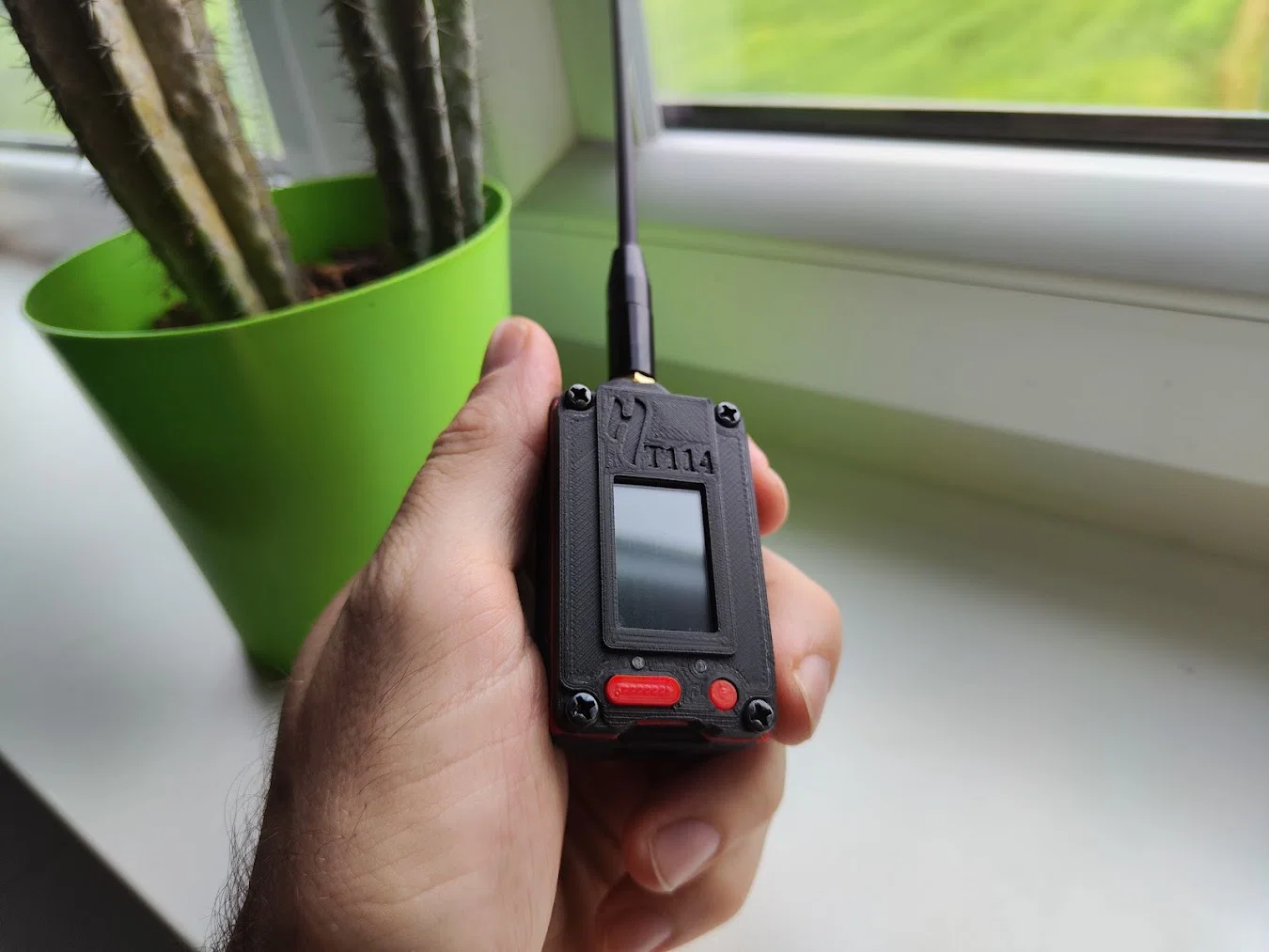

Bản Remix Meshtastic Gendemik "DIDDY" T114 Micro Node

Heltec đã sửa lỗi “long message” và “Bluetooth disconnect” trên phiên bản phần cứng mới, hãy đảm bảo bạn mua đúng phiên bản cập nhật này để tránh gặp lỗi nhé!

---

Mình đã nhận được sự cho phép đặc biệt từ Gendemik để chia sẻ bản remix này! Mình buộc phải chọn “Original, I made it” khi đăng tải vì không thể liên kết trực tiếp với thiết kế gốc do vấn đề về bản quyền.

NHẮC LẠI LẦN NỮA LÀ THIẾT KẾ CƠ SỞ KHÔNG PHẢI CỦA MÌNH! Mình chỉ được Gendemik cho phép riêng biệt để chia sẻ bản remix này thôi!!

Đừng quên ghé thăm các sản phẩm khác của họ và tặng một like để ủng hộ họ vì đã cho phép mình chia sẻ bản remix này với mọi người nhé: Gendemik | Printables.com

Bạn có thể tìm thấy thiết kế gốc tại đây:

---

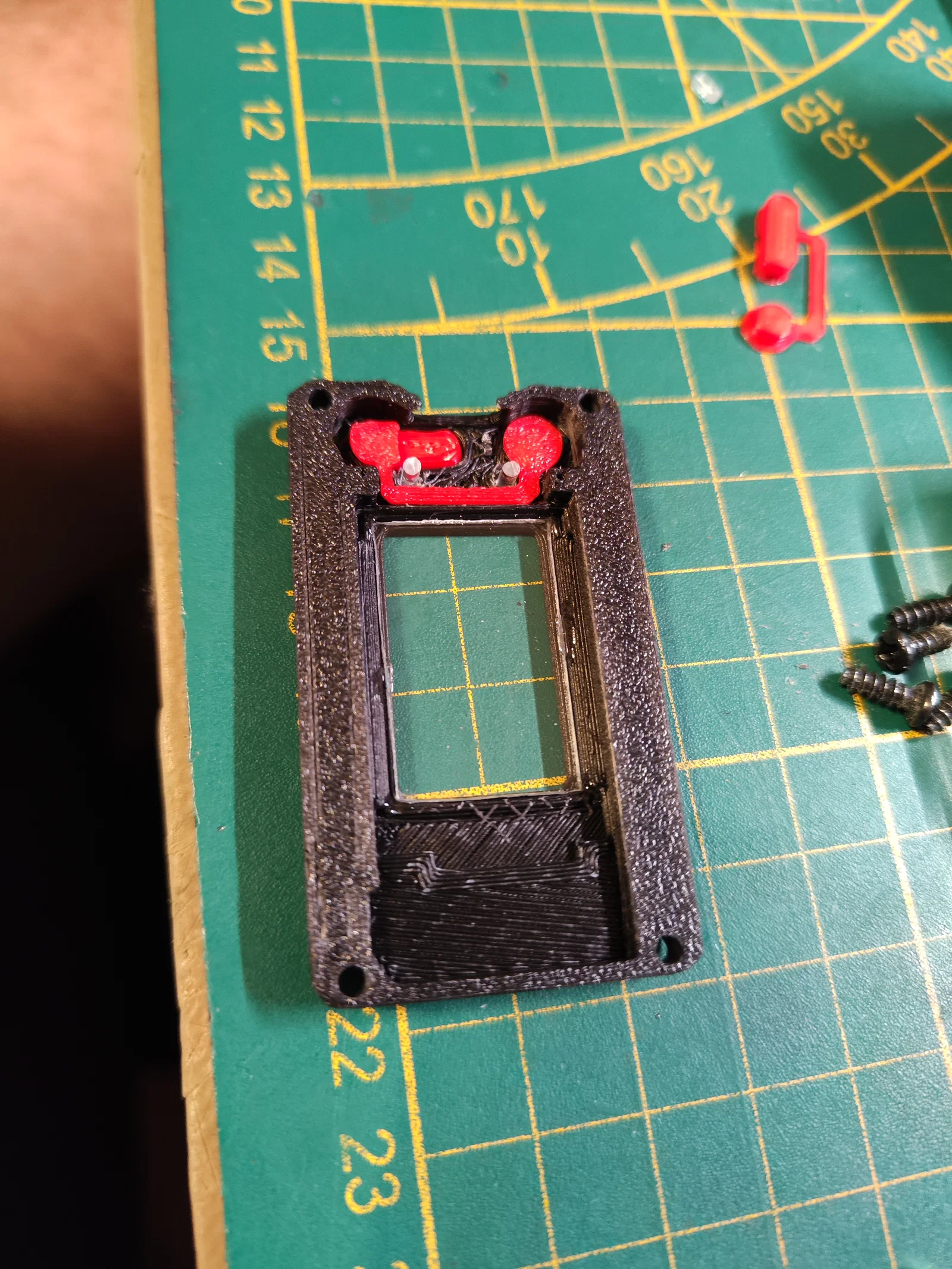

Mình có lưu ý là mặt trước của vỏ sẽ có hai lỗ nhỏ phía trên lỗ vít dưới cùng sau khi in. Đừng lo, chúng sẽ không lộ ra khi đã vặn chặt vào vỏ sau và cũng không làm ảnh hưởng đến độ chắc chắn đâu!

Công tắc nguồn thủ công giúp ngắt điện từ pin để tắt hẳn thiết bị hoặc dùng để tắt tiếng còi báo (buzzer).

Thời gian hoạt động lên tới cả tuần chỉ với một lần sạc! (Pin 1000mAh)

Có còi báo thông báo.

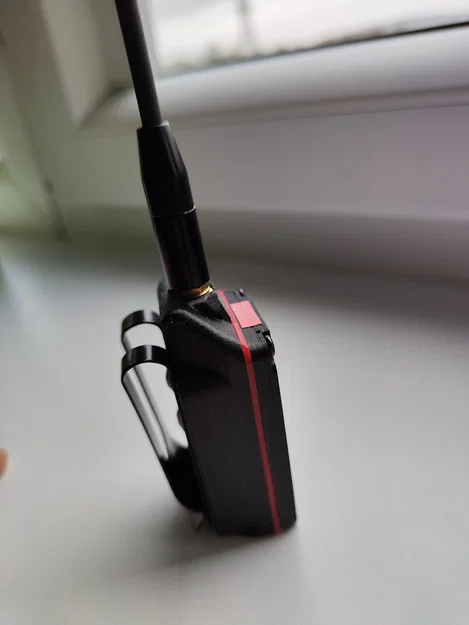

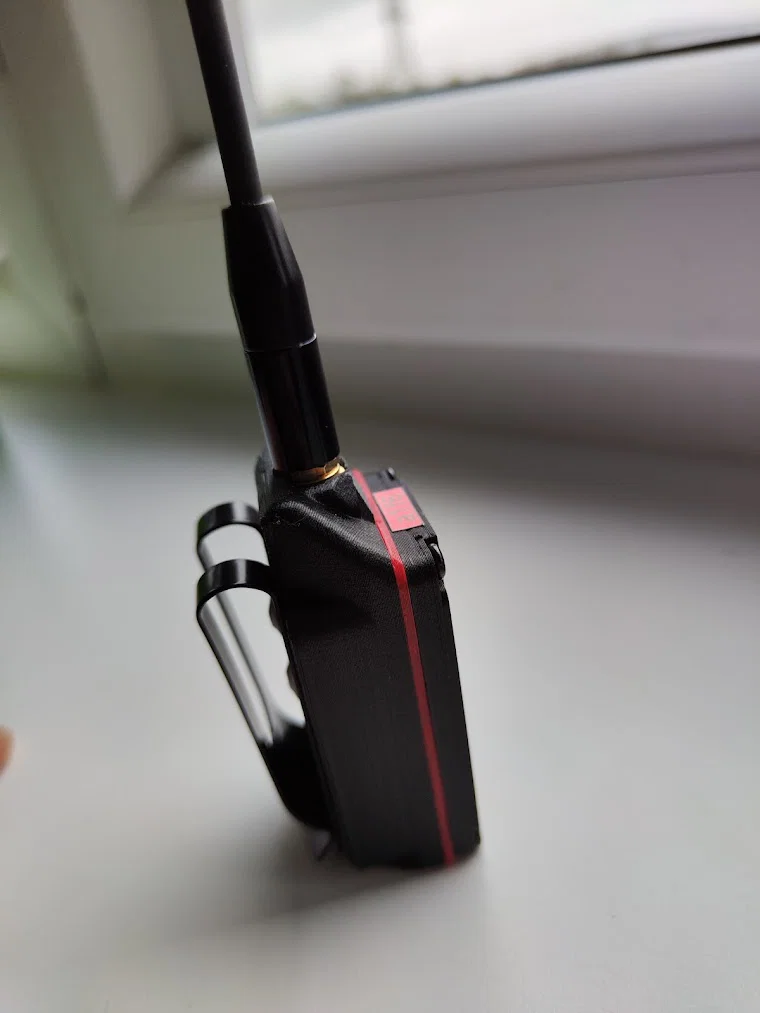

Tương thích với hầu hết các loại ăng-ten cổng SMA.

Đầu nối GPS có thể gỡ ra để có thêm không gian, nhưng không bắt buộc.

Danh sách linh kiện:

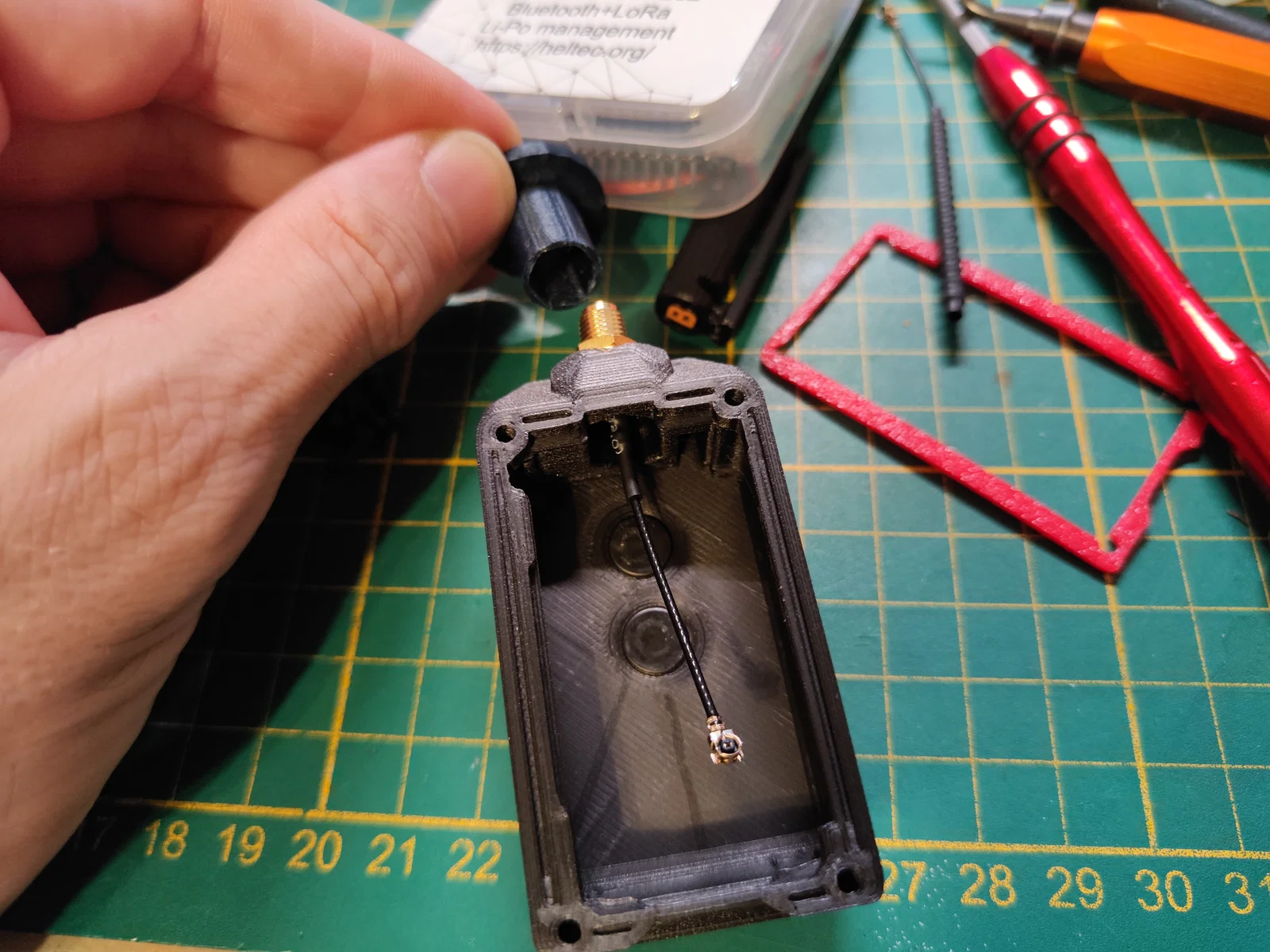

Cáp ăng-ten: SMA Female 5CM

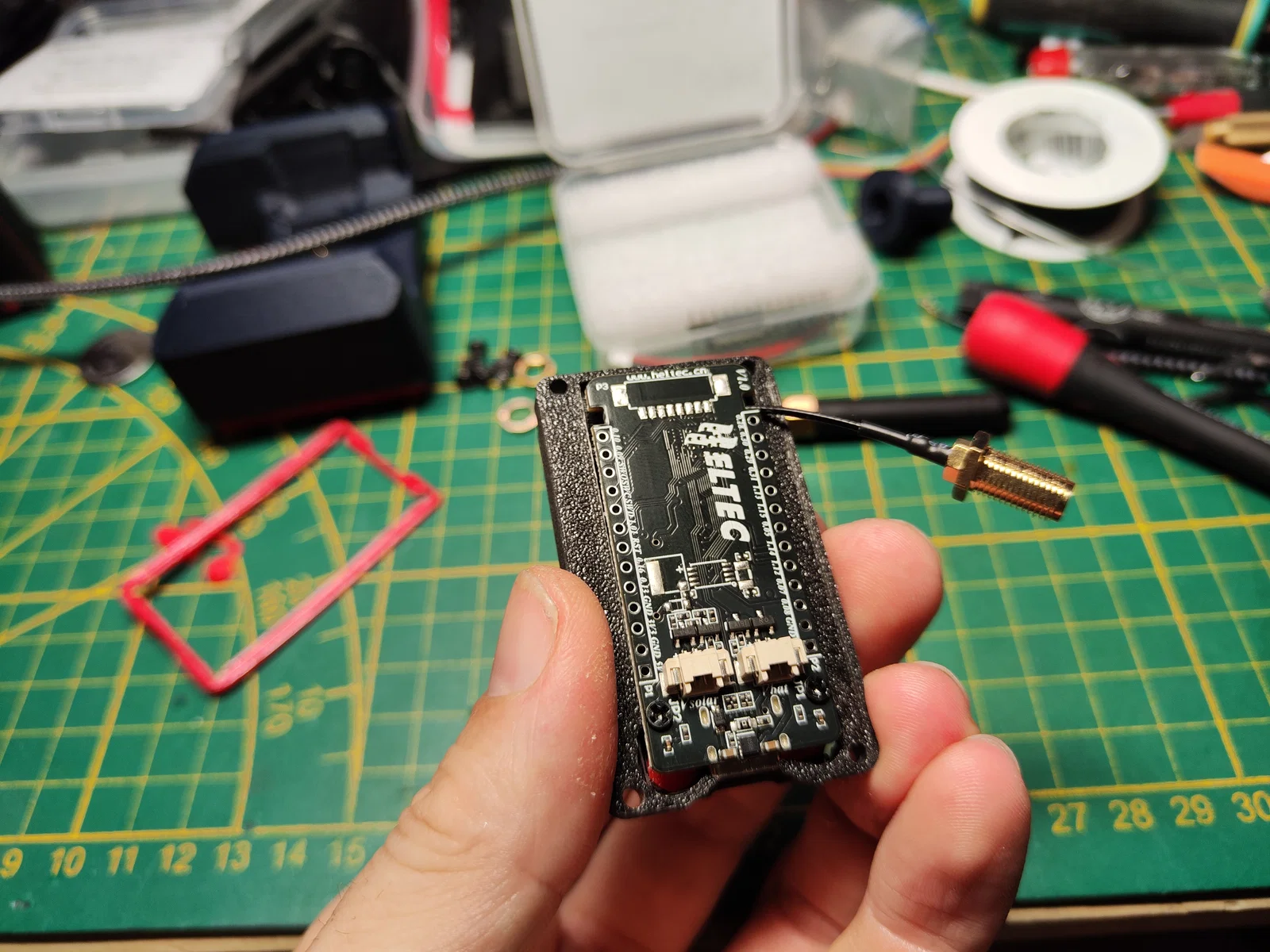

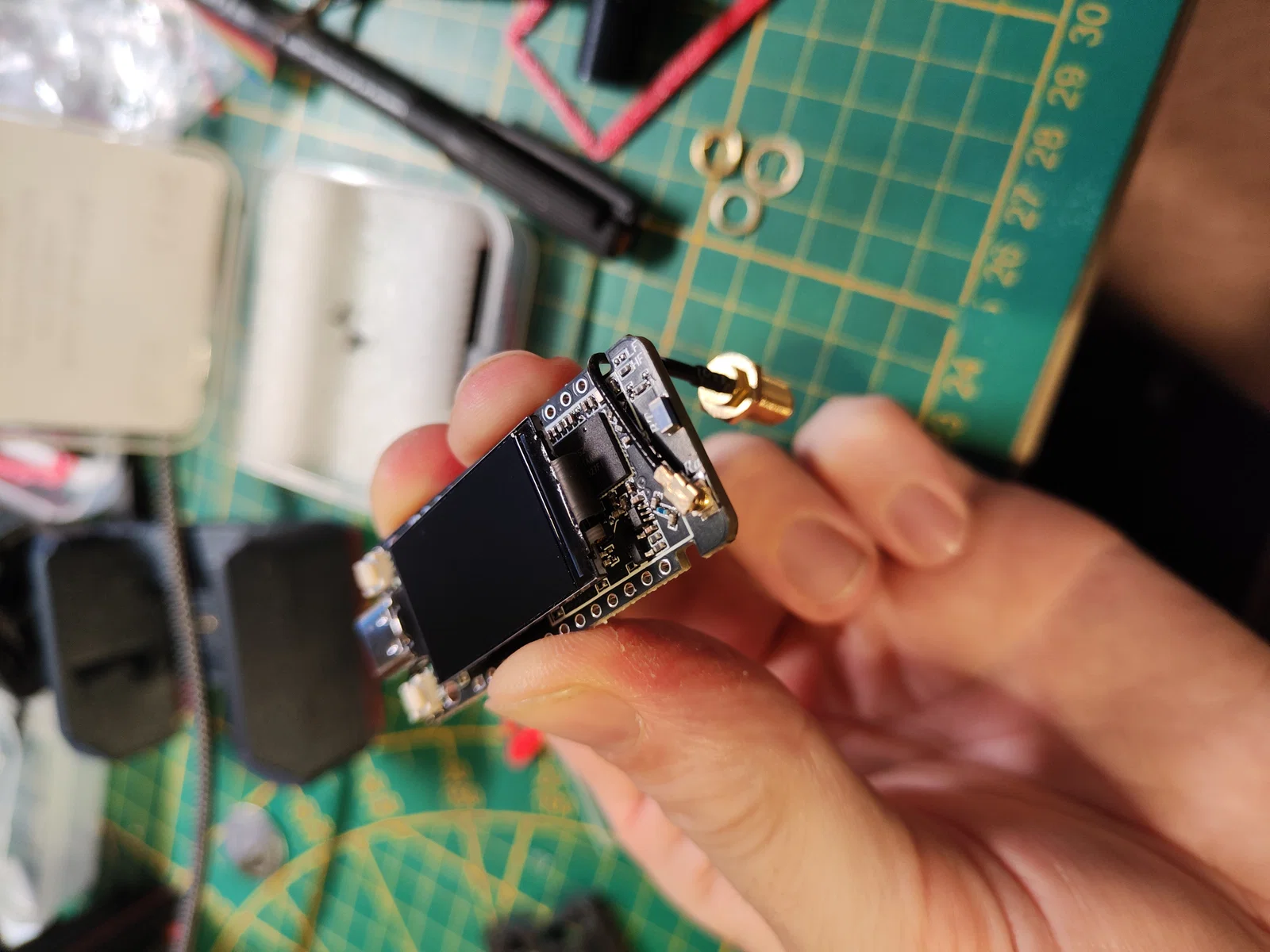

Cáp Pigtail SMA Female sang IPEX/U.FL 17cm

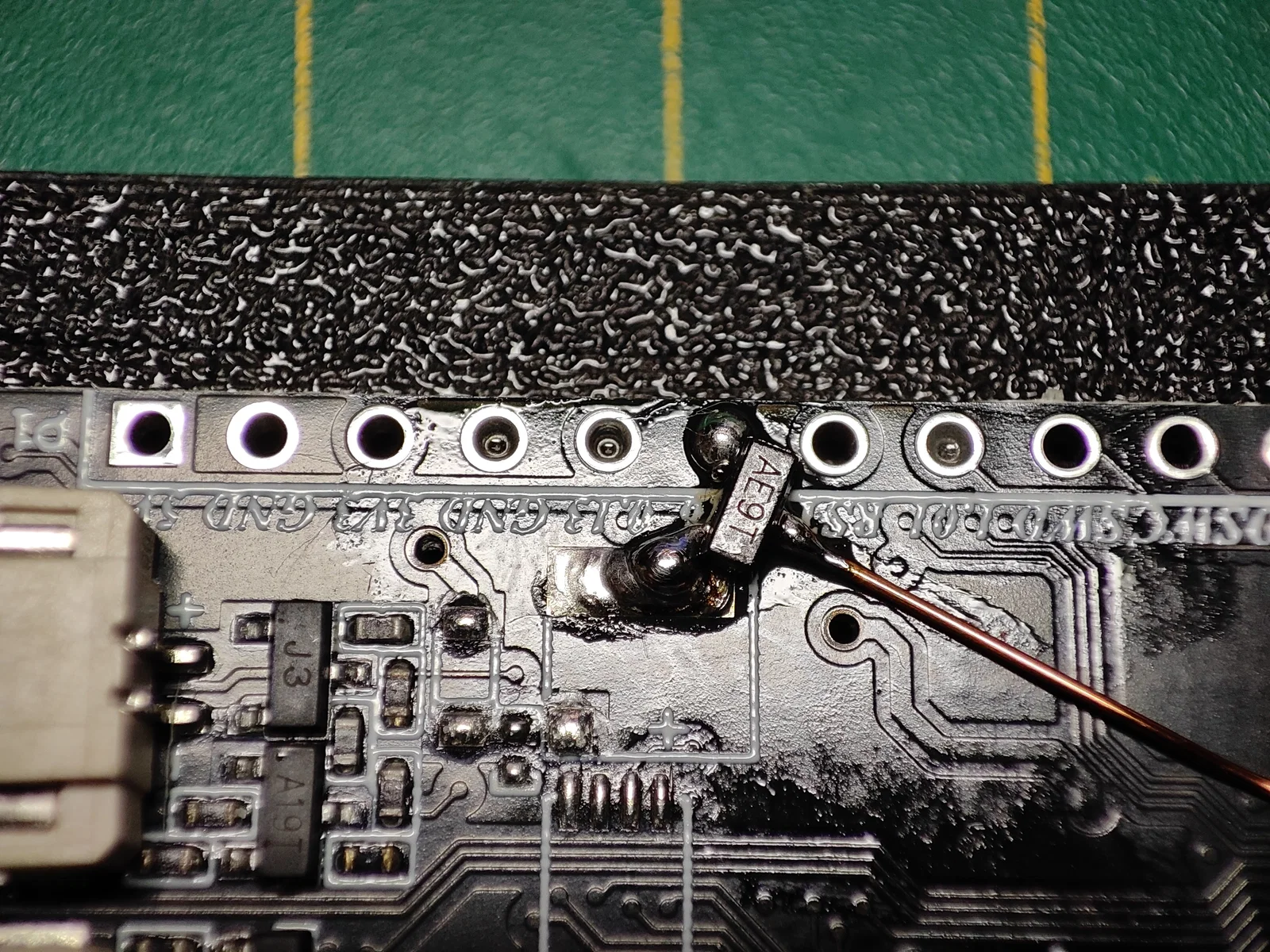

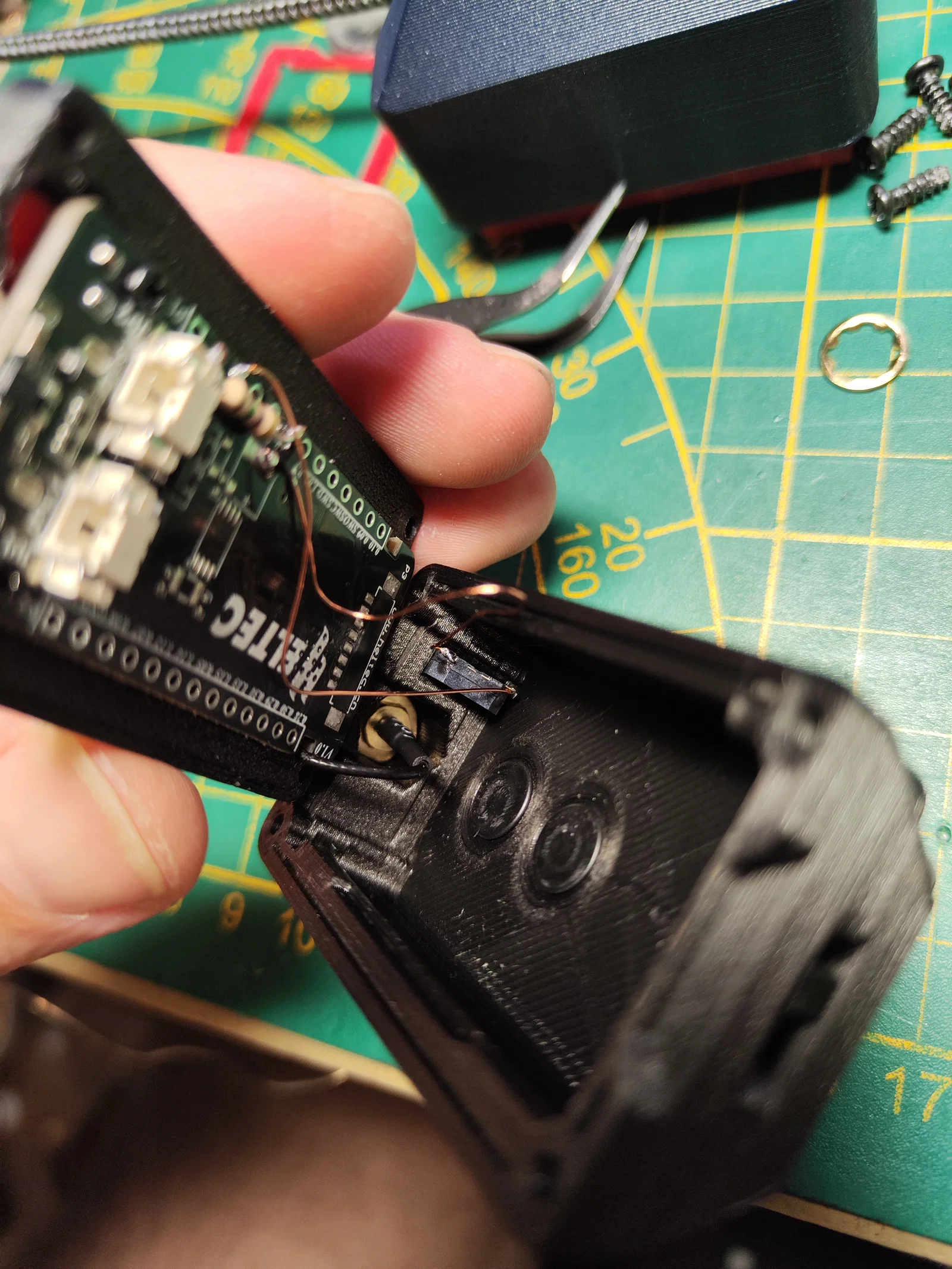

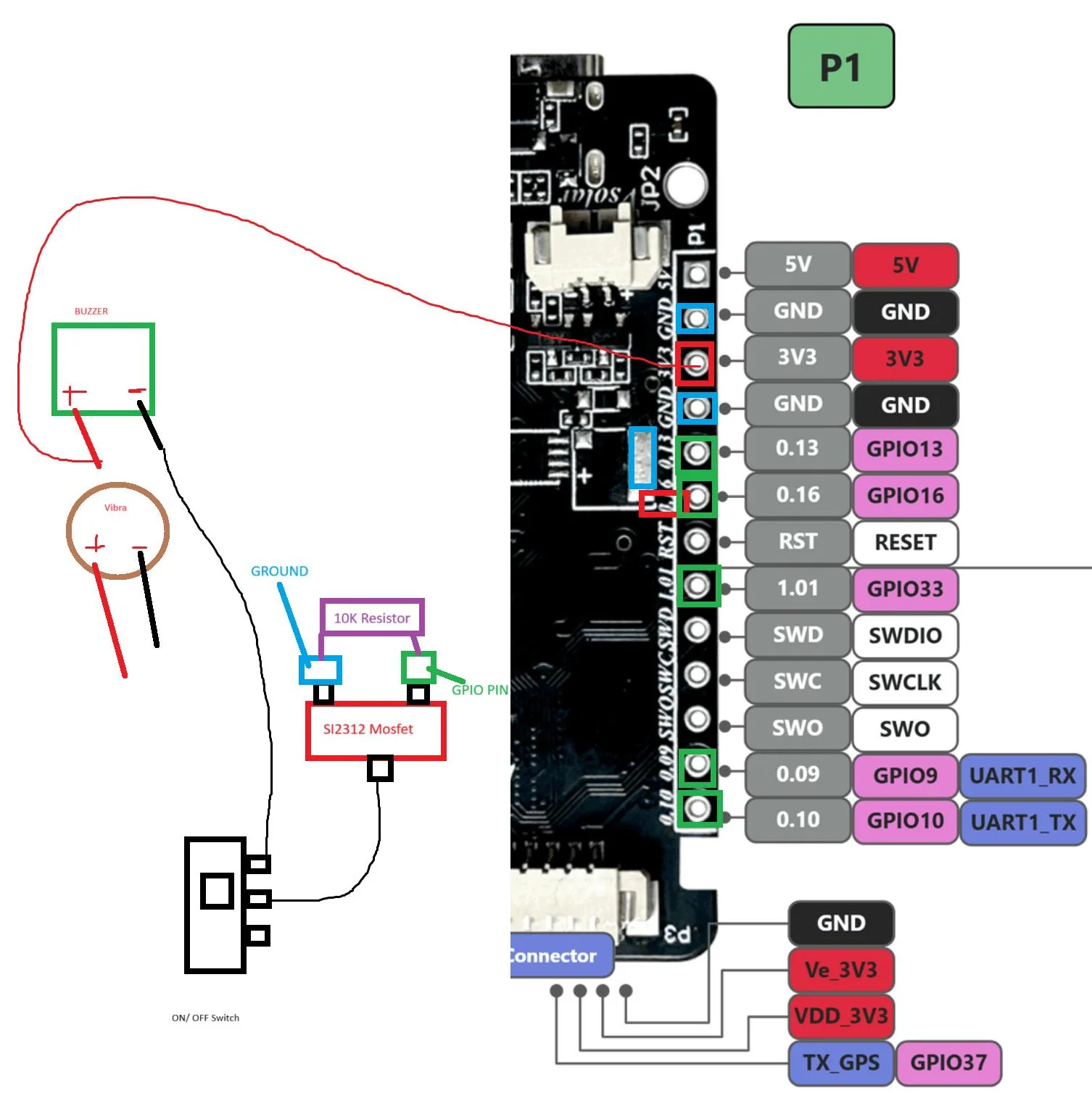

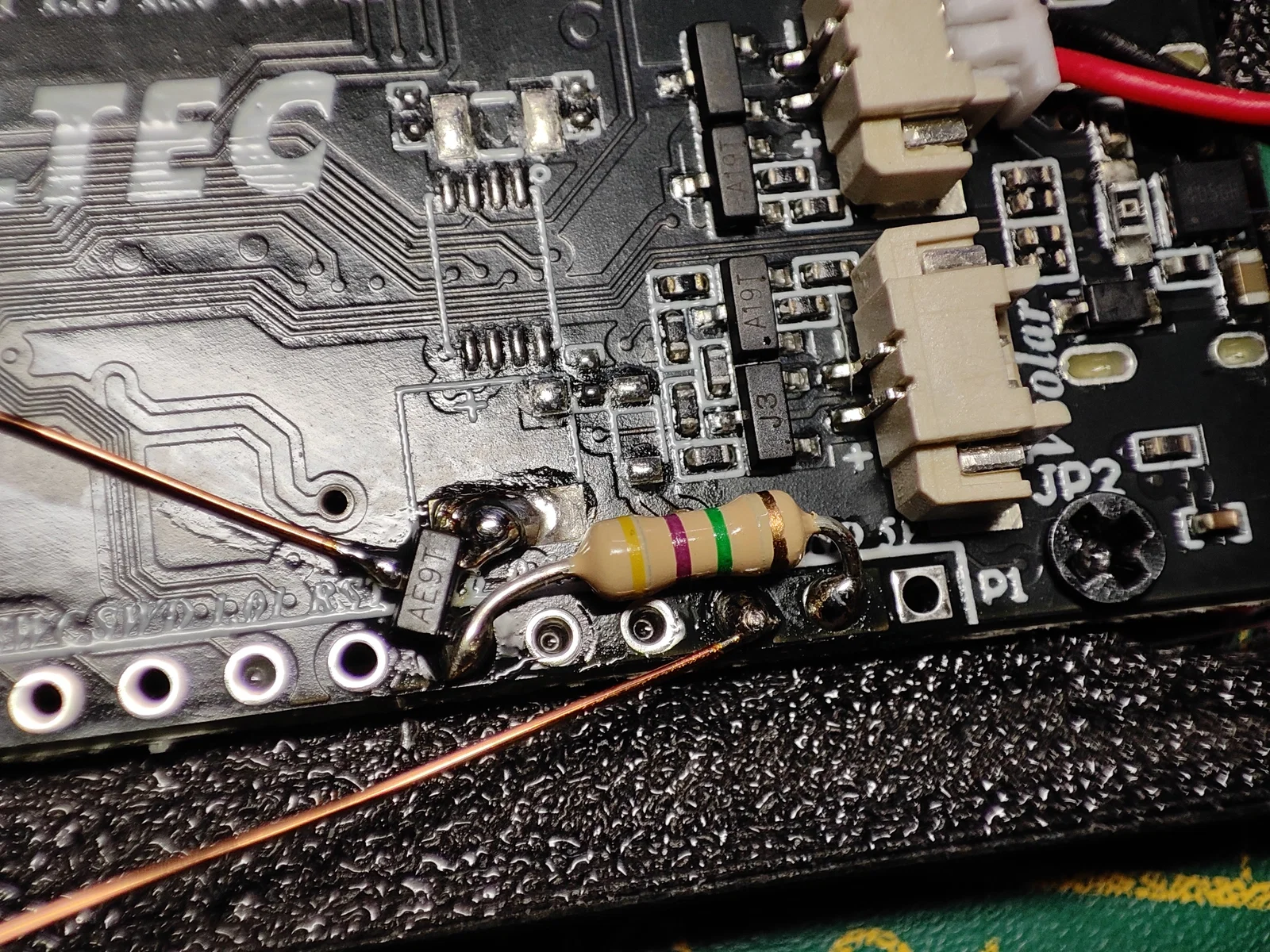

Mosfet cho còi báo lớn (Tùy chọn): SI2312 + Điện trở 10K Ohm

Transistor SMD SI2312

Còi báo (Buzzer): (8.5x8.5x3mm 3volt) Nếu không dùng mosfet thì còi sẽ rất bé!

Còi báo Buzzer 3V

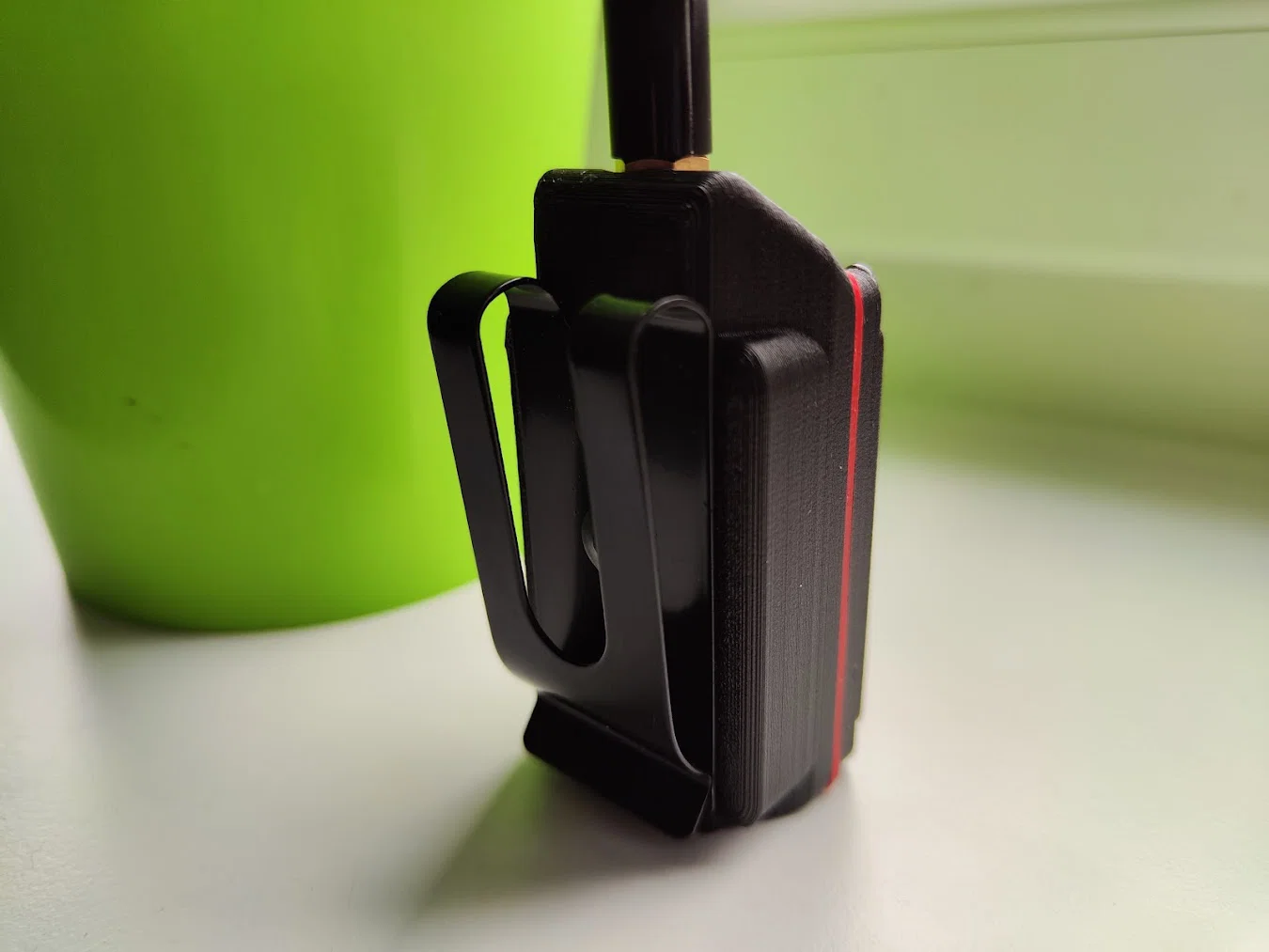

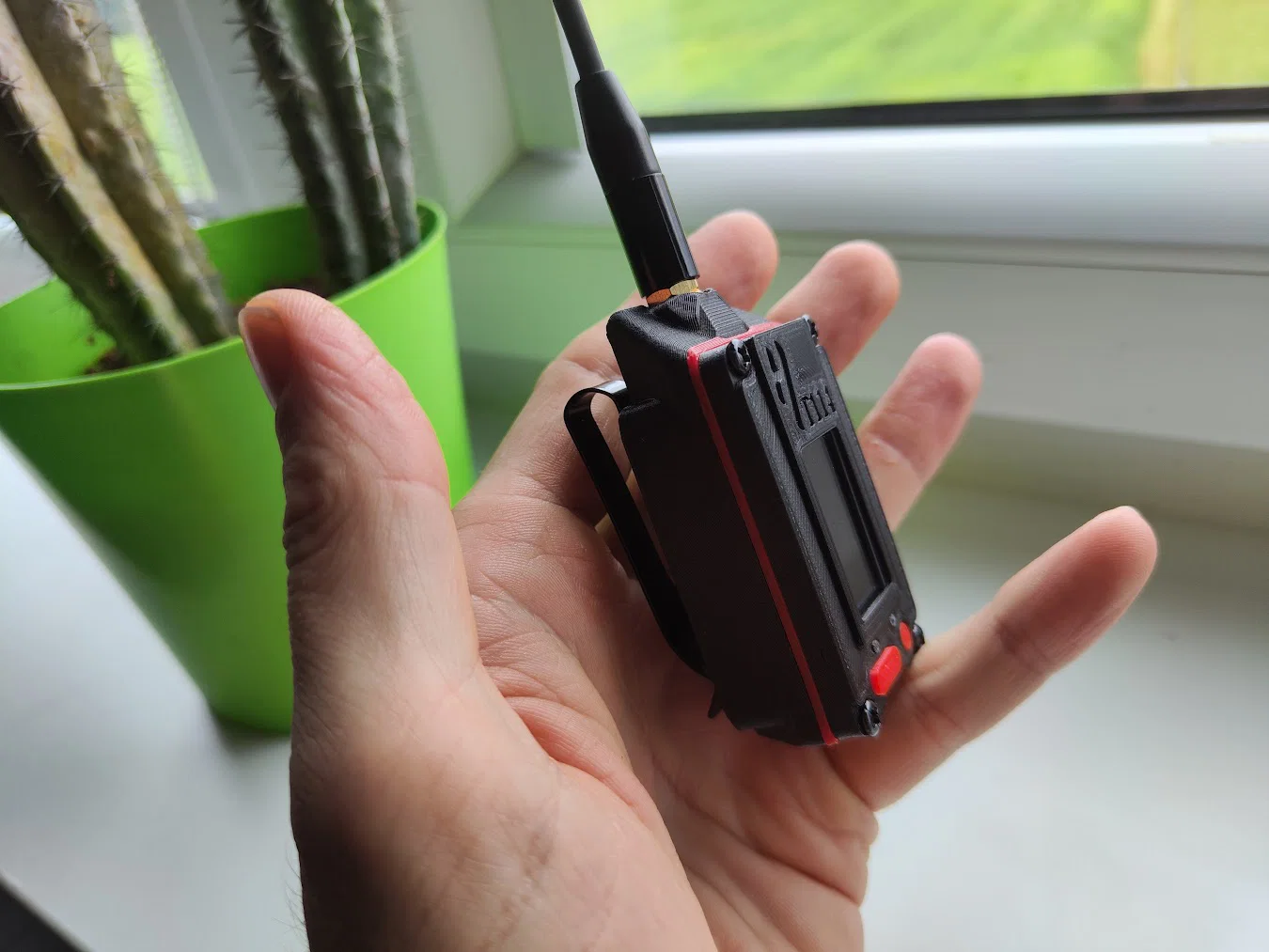

Kẹp thắt lưng kim loại (2,5x5.5cm):

Kẹp thắt lưng kim loại

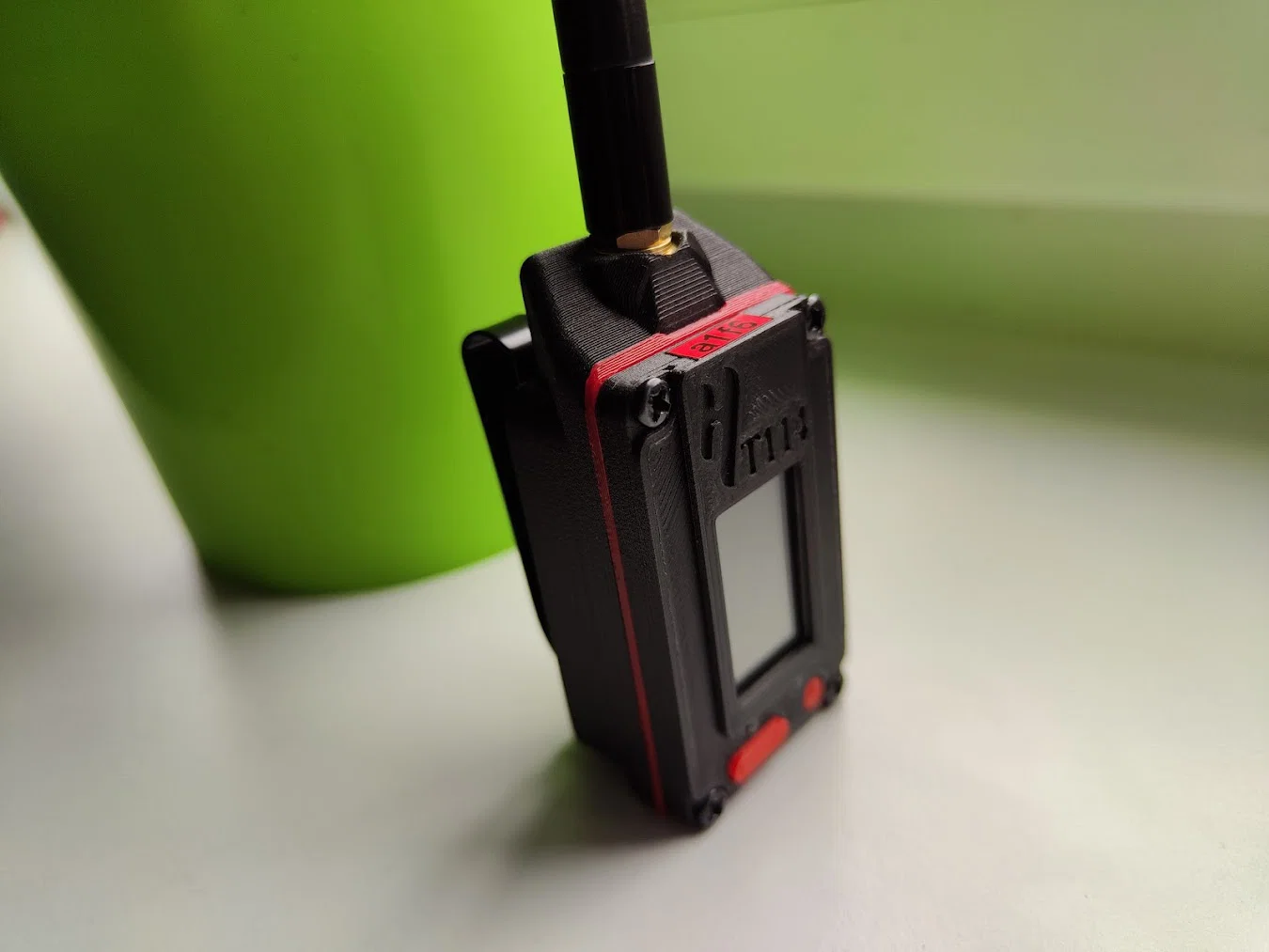

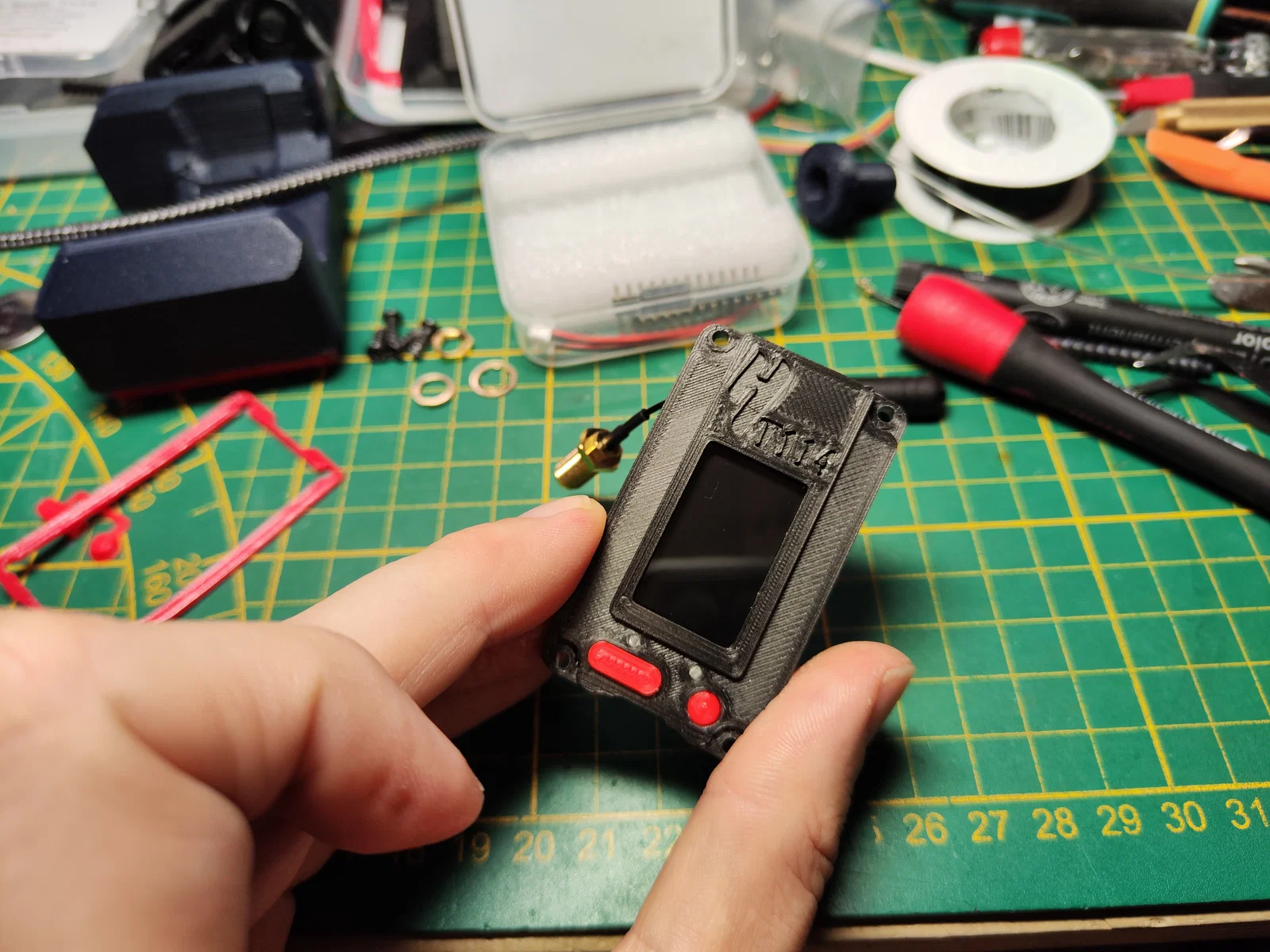

Kính acrylic (bảo vệ màn hình): Cắt một miếng kích thước 18x28mm

Tấm nhựa trong suốt

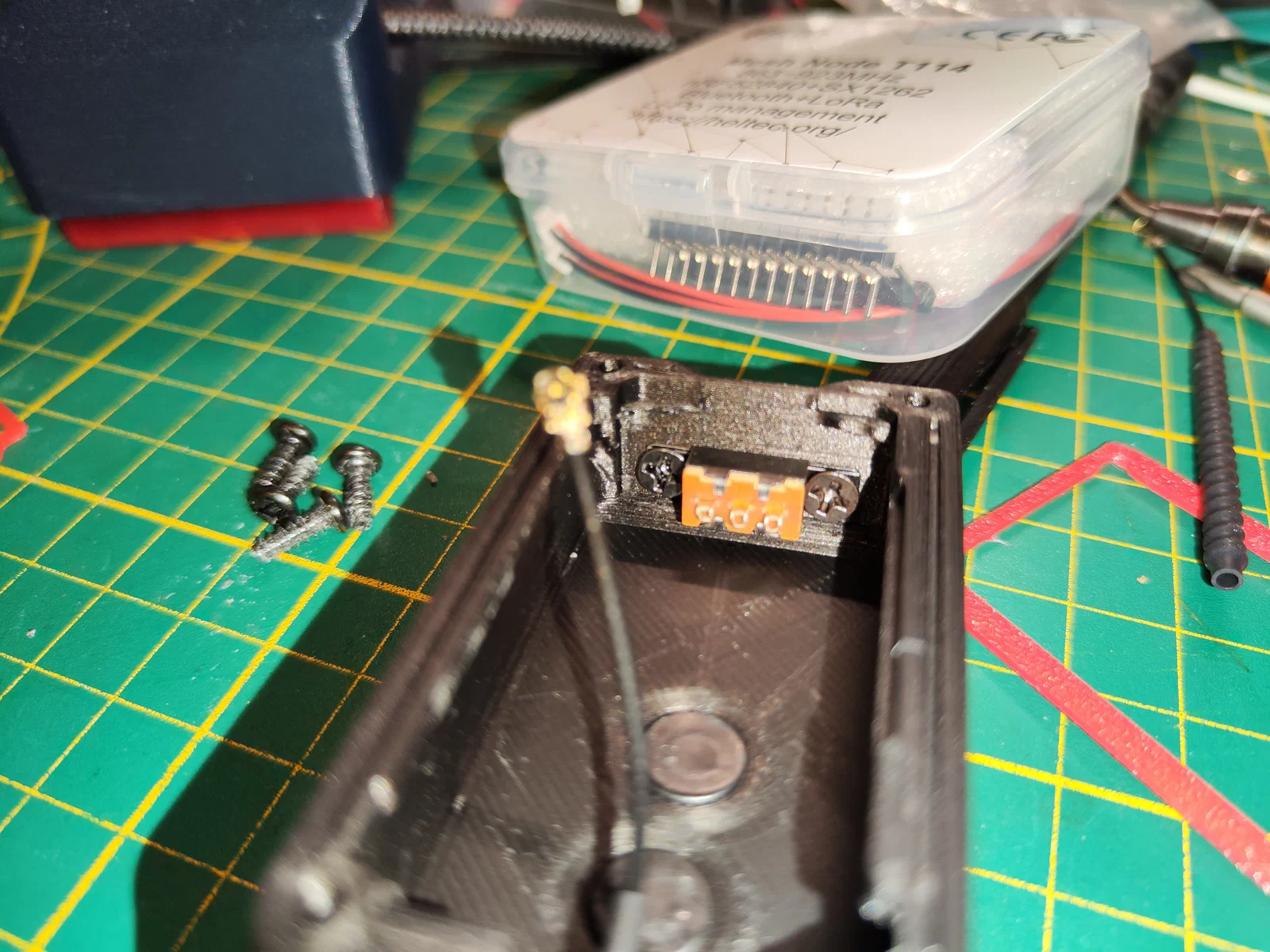

Công tắc nguồn chính:

Công tắc gạt mini SPDT

Ốc vít (M3 8mm):

Ốc vít M3 8mm

Pin Lipo (1000mAh):

Pin Lithium Polymer 1000mAh

Sử dụng điện trở 10K Ohm hoặc cao hơn để kéo xuống (pull-down) chân GPIO kết nối với mosfet, nếu không pin của bạn sẽ hết rất nhanh đấy.
