Bộ vỏ mô phỏng Altair 8800 cho Arduino

Mô Hình Vỏ Altair 8800 - Altairduino

Nếu bạn từng muốn sống lại những ngày vinh quang của sự khởi đầu cuộc cách mạng máy tính cá nhân, dự án này là dành cho bạn. Altair 8800 được công bố trong số tháng 1 năm 1975 của Radio-Electronics, và rất nhanh chóng vượt xa mọi kỳ vọng. Altair 8800 là động lực chính khiến Bill Gates bỏ học ở Harvard và thành lập Microsoft để bán phần mềm cho Altair, và Steve Wozniak cũng là một chủ sở hữu tự hào khác. Altair 8800 đã giúp khởi xướng cuộc cách mạng máy tính vi mô, và được coi là máy tính cá nhân thương mại thành công đầu tiên.

Đây là một dự án mà tôi đã làm việc không liên tục trong khoảng 2 năm, và cuối cùng đã đến lúc tải nó lên đây phòng khi ai đó muốn tự làm cho mình. Đây là một vỏ hoàn toàn được in 3D cho Mô hình Altair 8800 Arduino của David Hansel.

Bạn có thể tìm thấy hướng dẫn và danh sách vật liệu cho phần điện ở đây.

Tôi đã thực hiện một vài thay đổi nhỏ cho phiên bản của mình mà tôi sẽ chi tiết bên dưới. Tôi khuyên bạn nên đọc qua trang của David Hanel và làm theo hướng dẫn của anh ấy nếu không.

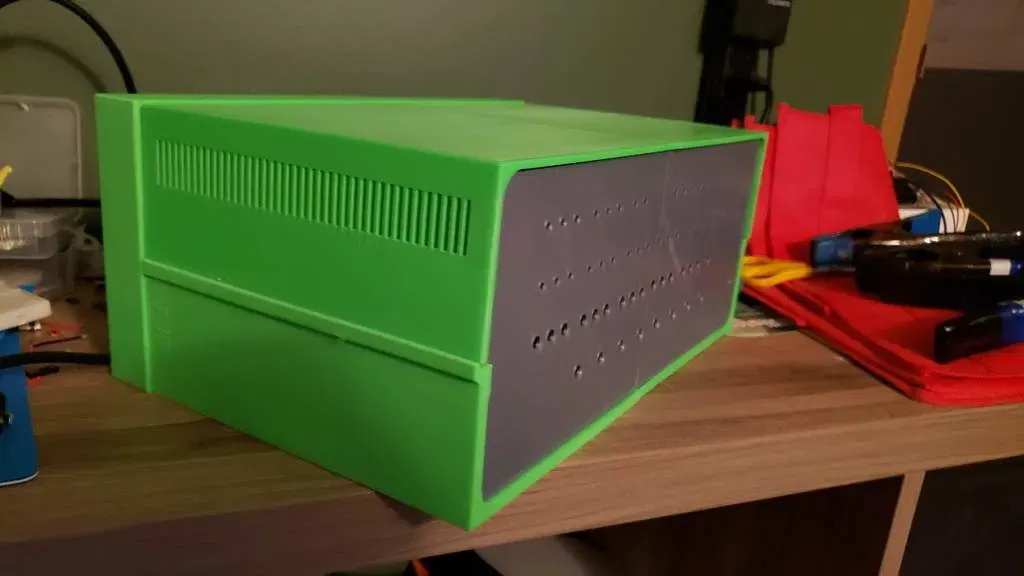

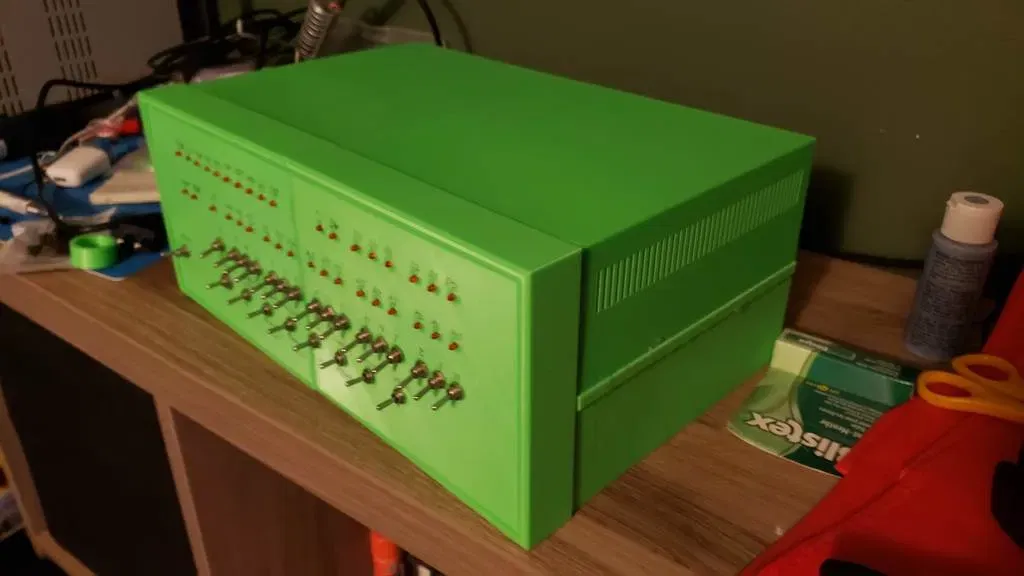

Tôi đã thiết kế Altairduino của mình sao cho các mảnh có thể được in thành hai phần trên một máy in Ender 3. Để đạt được điều đó, vỏ này không có cùng tỷ lệ với một Altair 8800 thực sự. Một Altair thực sự có kích thước khoảng 445mm x 432mm x 178 mm, phiên bản này nhỏ hơn khoảng 30% với kích thước 340 mm x 220 mm x 140mm.

Thiết Kế

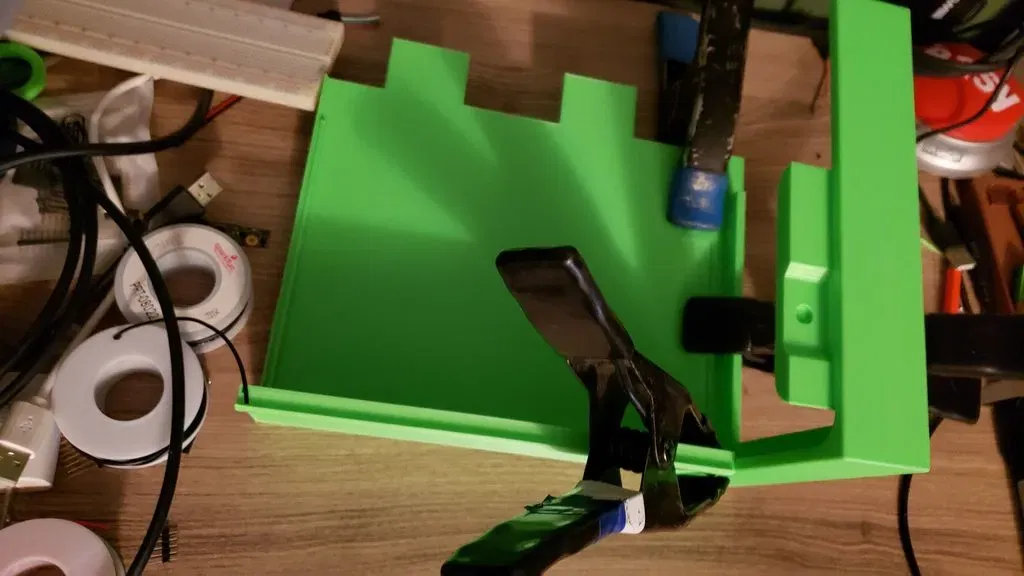

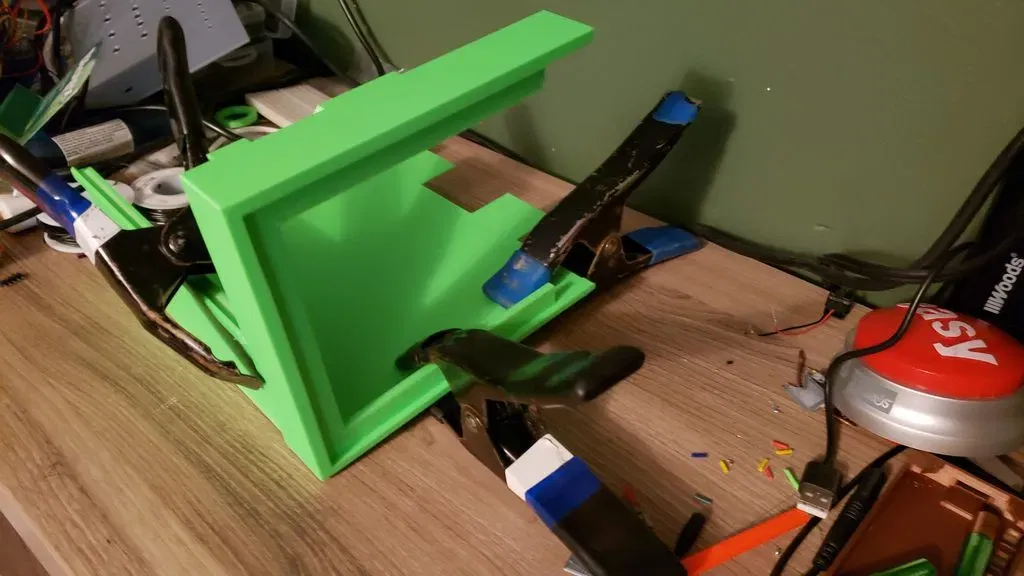

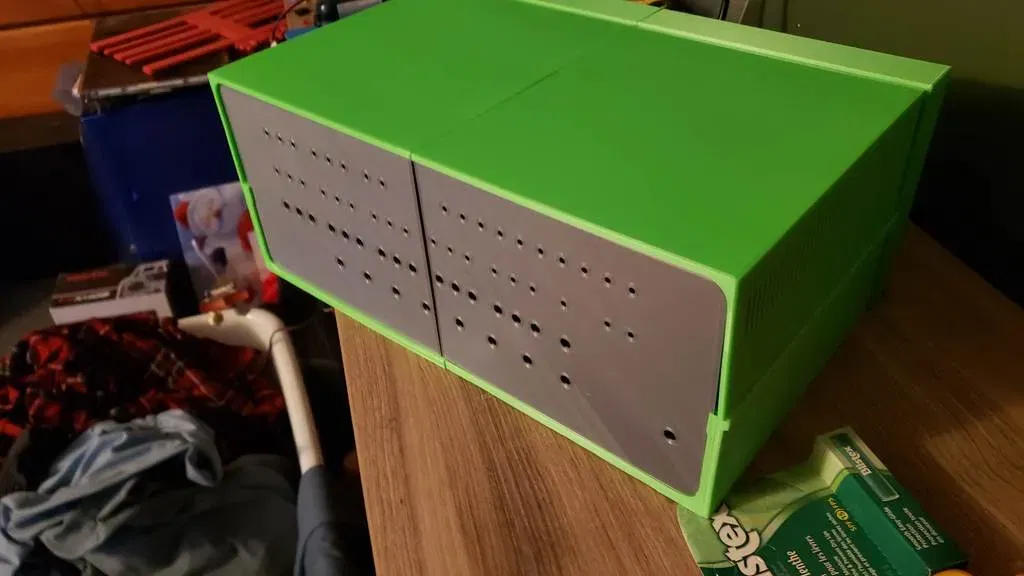

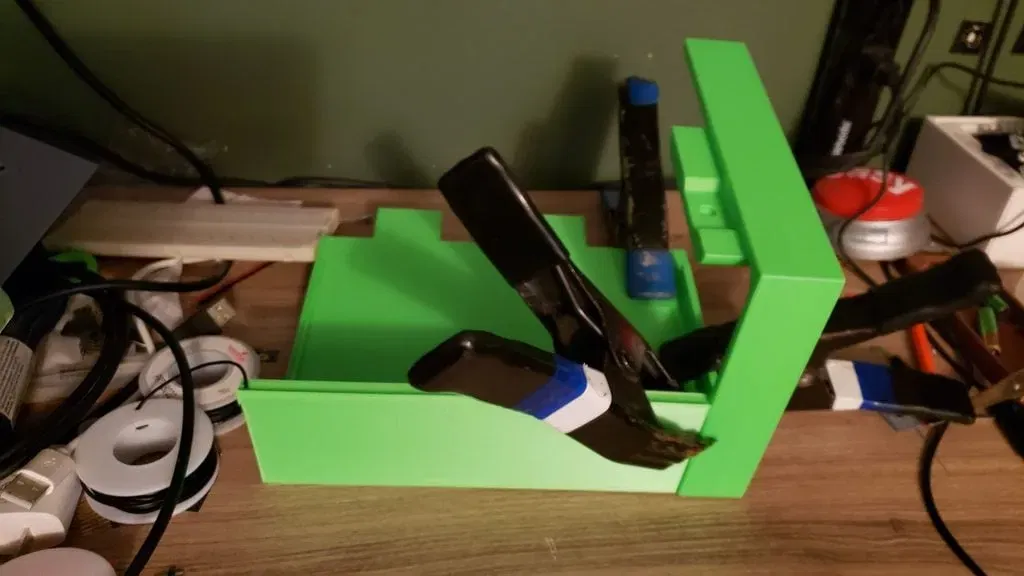

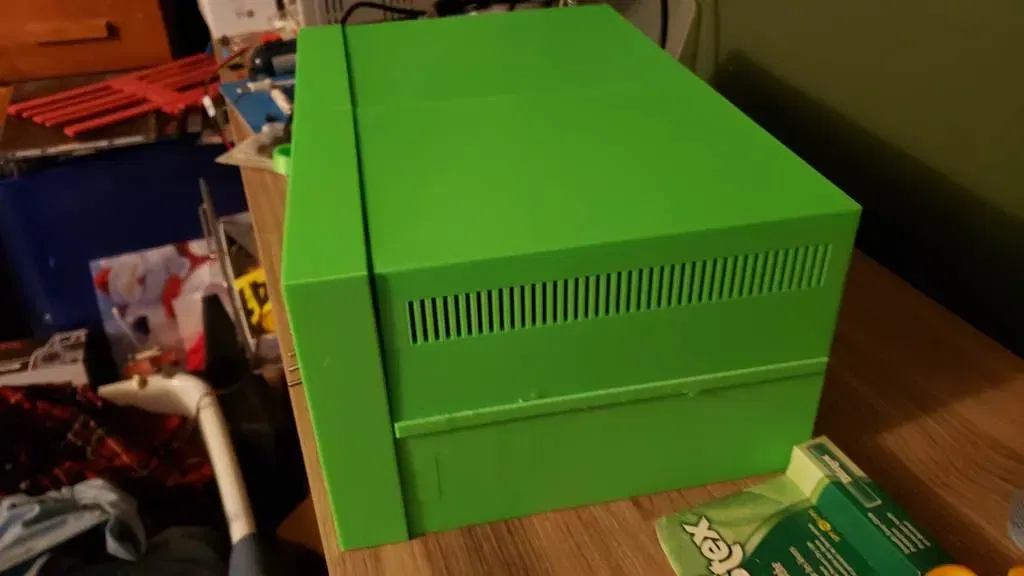

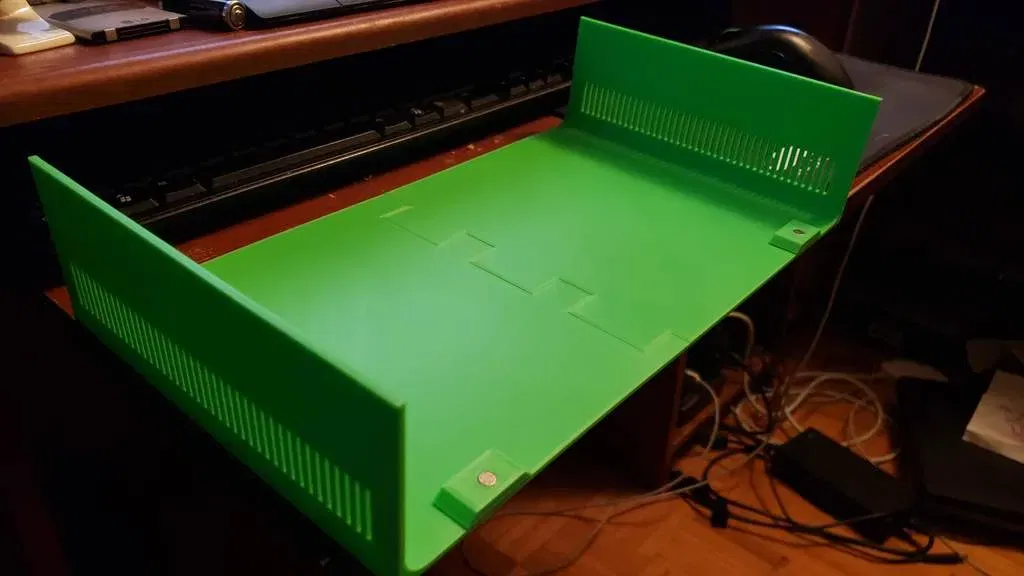

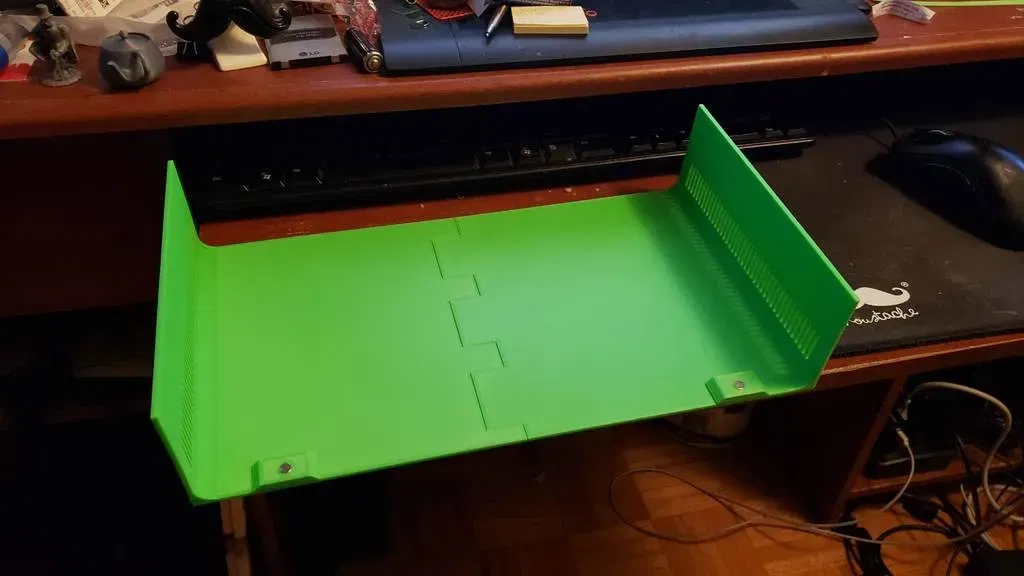

Thiết kế này có một tấm panel trên có thể tháo rời để dễ dàng truy cập vào bên trong vỏ. Nó được giữ lại bằng một bộ bốn nam châm 6mm x 3mm. Mỗi thành phần được in thành hai mảnh và sau đó được dán lại với nhau bằng các tab. Tôi đã sử dụng keo CA (keo siêu dính) cho của tôi.

Cũng có một lớp phủ panel trước có thể in. Bạn sẽ cần giấy kích thước Legal cho nó. Tôi chưa áp dụng của mình vì tôi chưa tìm ra cách tốt để cắt các lỗ 3mm cho đèn LED. Có thể nếu bạn có máy cắt laser hoặc máy cắt vinyl thì sẽ hữu ích.

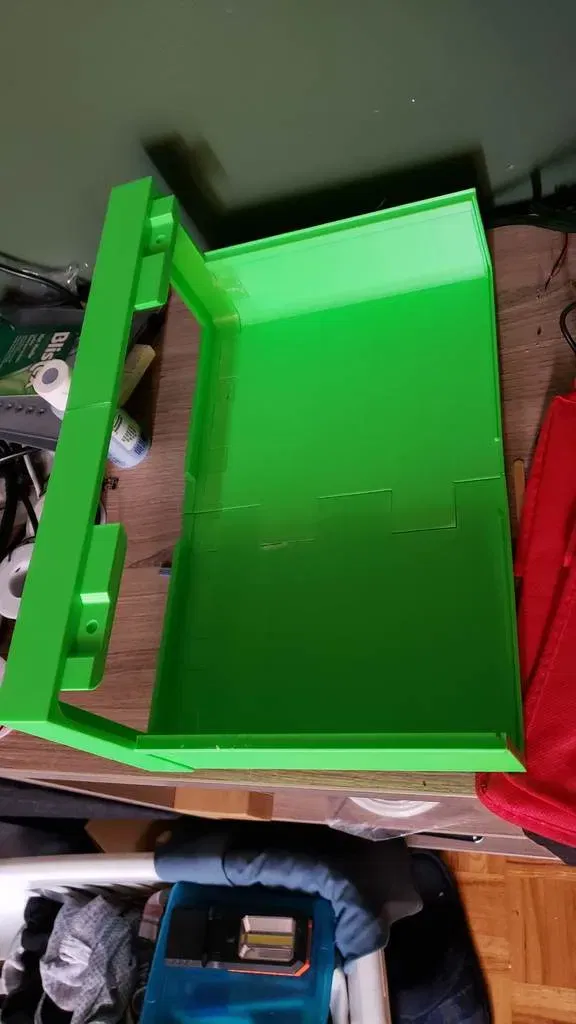

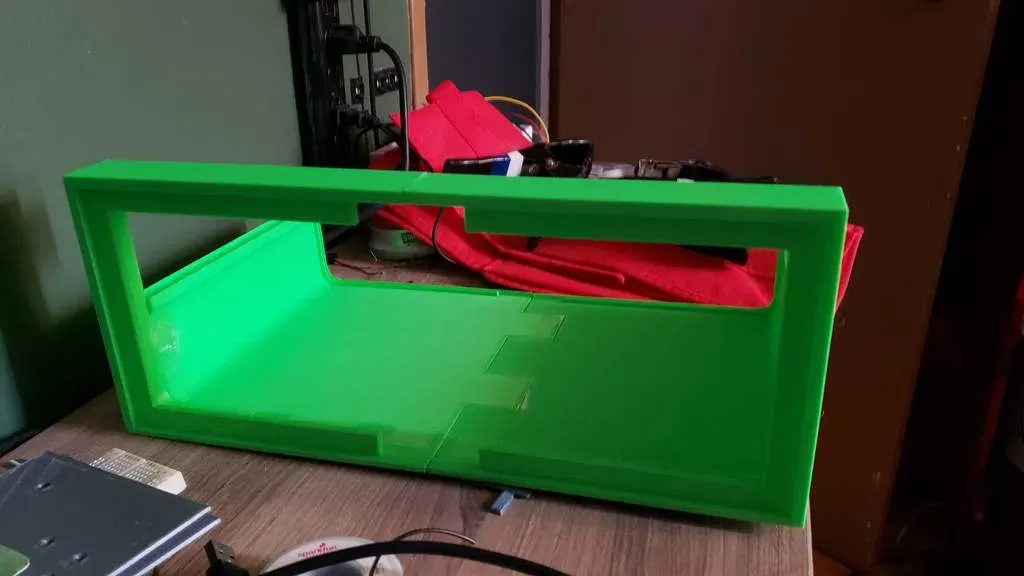

In ấn các mặt phay phía trước với mặt xuống dưới và có hỗ trợ như được hiển thị trong bộ sưu tập. Các mảnh chữ thường nên được in với mặt dưới hướng xuống, với hỗ trợ cho các chốt nơi cần thiết. Các mảnh trên in trên mái của chúng, với hỗ trợ chỉ cho các chốt. Bảng phía trước nên in phẳng trên giường.

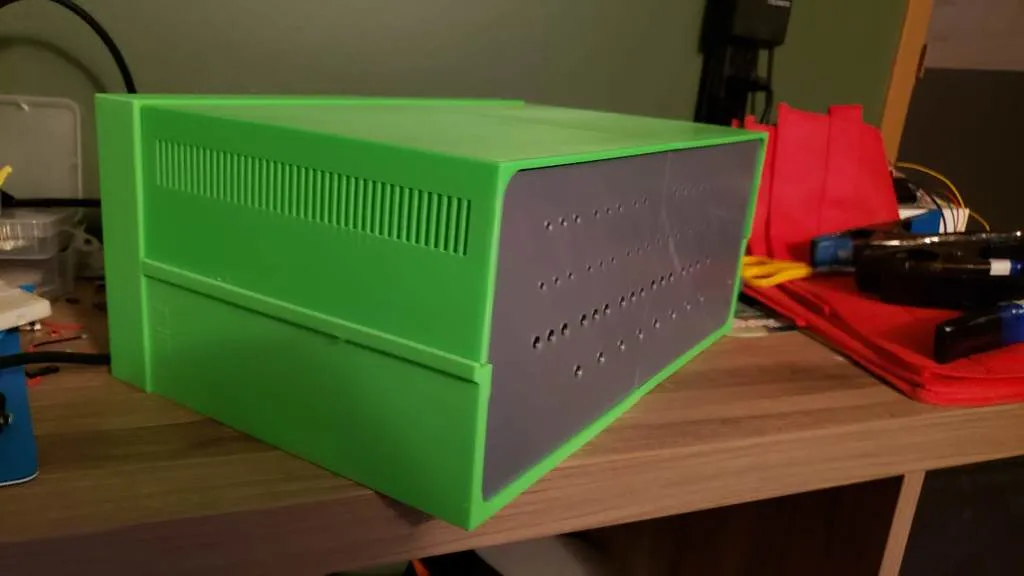

Có hai phiên bản được bao gồm ở đây. v01 là phiên bản mà tôi đã in và được chụp trong bộ sưu tập. Phiên bản một có một vài điểm yếu. Cụ thể, các tab kết nối mặt phay phía trước với bộ lắp ráp chữ thường đã bị gãy khi tôi kết nối chúng. v02 có các tab dày hơn cho phần đó để bù đắp. v01 cũng không có bất kỳ tab nào để kết nối hai nửa của mặt phay phía trước, dựa vào bộ chữ thường để căn chỉnh mọi thứ. Một sự bỏ sót ở đó là trong việc kết nối phần trên của các mặt phay phía trước với nhau. Tôi đã phải sử dụng rất nhiều keo CA và chỉ cần ấn nó lại với nhau, để lại của tôi hơi lệch. v02 có các tab để kết nối các mặt phay phía trước với nhau. Đối với bảng phía sau của bộ vỏ, tôi đã sử dụng một bản in thất bại của bảng phía trước mà tôi có sẵn. Tôi đã thêm một vài lỗ vào bộ chữ trên để căn chỉnh bảng phía sau. v02 có một bảng phía sau và hệ thống lắp đặt dành riêng trên bộ chữ trên. Bảng phía sau của v02 không có lỗ nào, tôi để bạn quyết định lỗ nào bạn cần ở phía sau và bạn muốn chúng ở đâu.

Tôi nghĩ v02 là một thiết kế được cải thiện. Tuy nhiên, tôi không có kế hoạch in một bộ vỏ mới để thử nghiệm phiên bản mới. Vì vậy, tôi cho rằng hãy in theo rủi ro của bạn, và cho tôi biết nó diễn ra như thế nào. Nếu bạn đang in v01, bạn sẽ cần in một bảng phía trước thứ hai để dán lên phía sau và che bằng một tờ giấy hoặc cái gì đó.

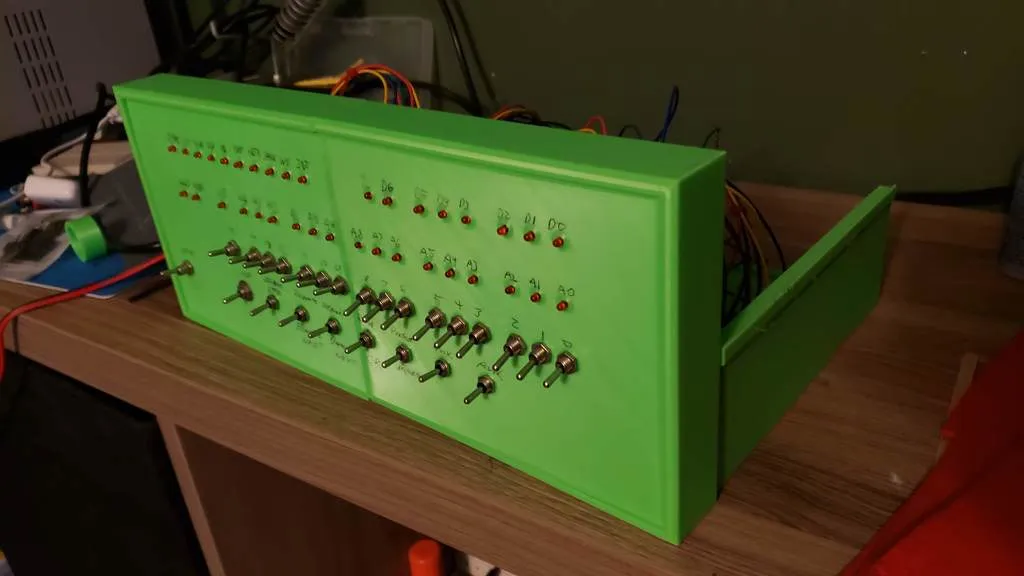

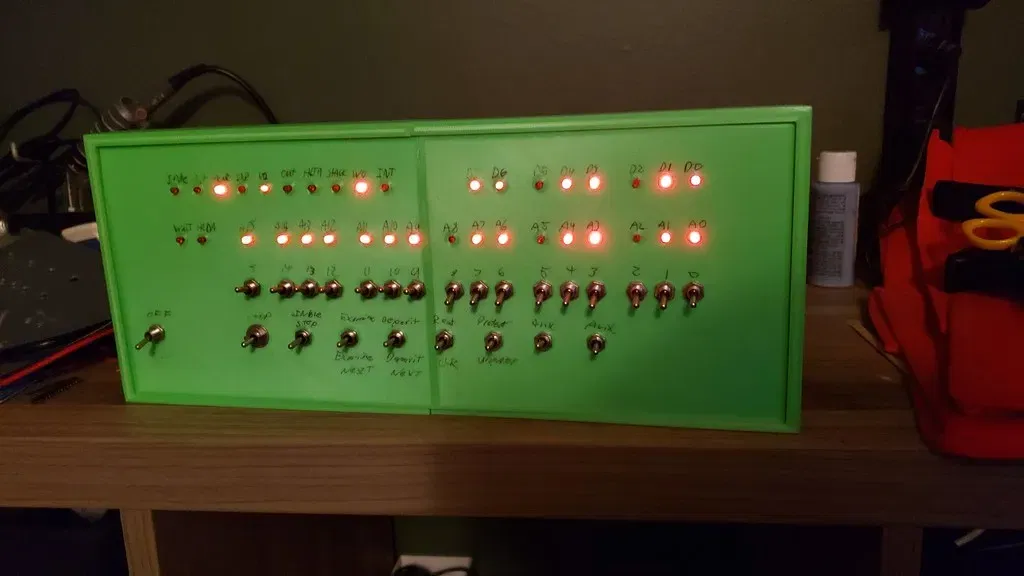

Với sự thay đổi về kích thước trong tâm trí, tôi đã chọn sử dụng LED 3mm thay vì LED 5mm. Tôi không biết kích thước của LED có ảnh hưởng như thế nào đến độ sáng, nhưng khi tôi thử nghiệm mạch điều khiển LED của David Hansel, tôi thấy chúng sáng quá mức. Sau một số thử nghiệm và sai sót, và sau khi thực hiện một số phép tính về dòng điện tối đa mà LED sẽ tiêu thụ so với khả năng cung cấp của Arduino, tôi đã quyết định bỏ qua các mạch điều khiển LED và để Arduino cấp nguồn cho LED trực tiếp thông qua các điện trở 1k ohm.

Thay đổi điện

Các LED 3mm mà tôi đã sử dụng tiêu thụ 1.48 mA khi được cấp nguồn 3.3v qua một điện trở 1k ohm. Vì vậy, với tất cả 36 LED được bật, chúng ta có tổng dòng điện tiêu thụ là 53.28 mA. Arduino Due mà tôi đã sử dụng có thể cung cấp tối đa 130 mA tổng cộng, với các chân riêng lẻ có thể cung cấp 3 mA hoặc 15 mA. Vì vậy, việc chuyển đổi phần này của thiết kế nên là an toàn.

Tôi cũng đã bao gồm một vi điều khiển Wemos D1 Mini ESP8266 trong bản xây dựng này để cho phép tôi điều khiển Altair qua WiFi. Đối với phần dự án đó, tôi đã sử dụng firmware ESPTerm của Ondřej Hruška. Nó hoạt động khá tốt. Bạn có thể tìm thấy firmware trên Github tại đây.

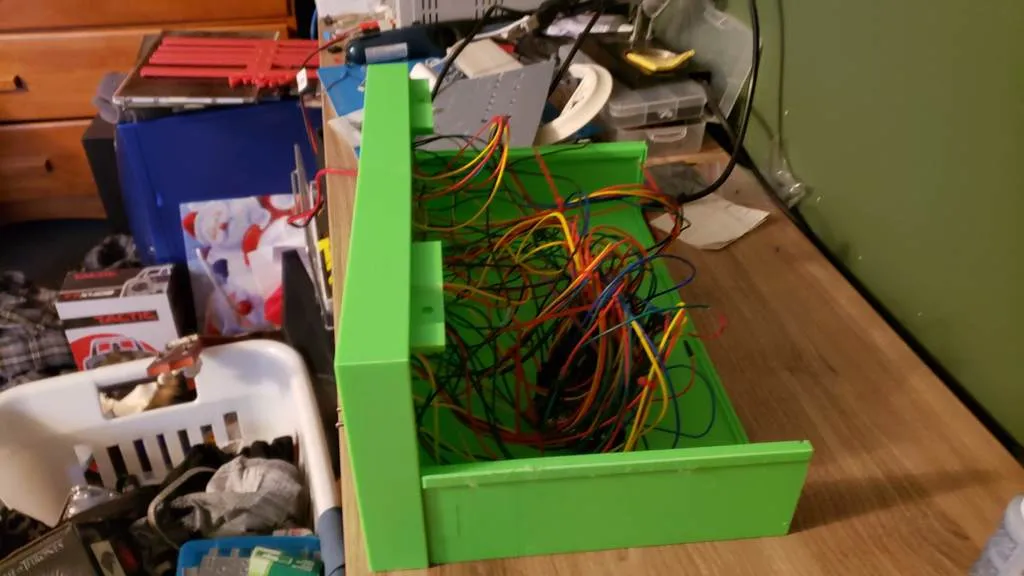

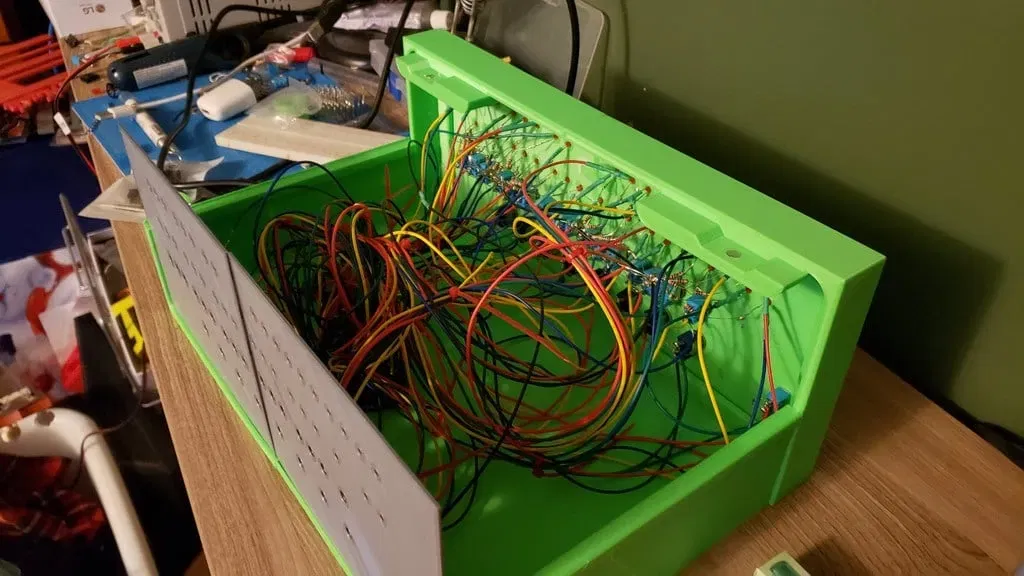

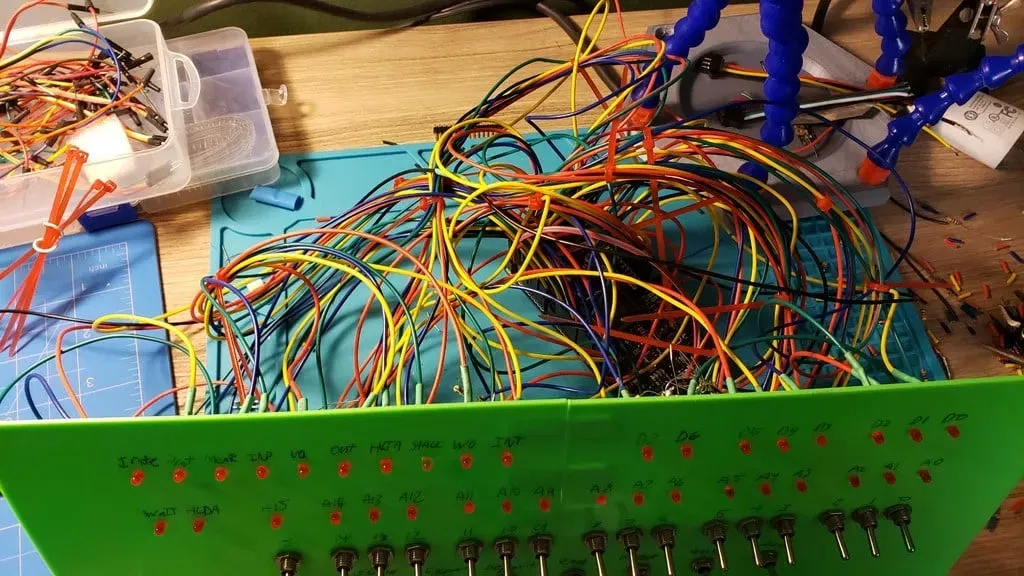

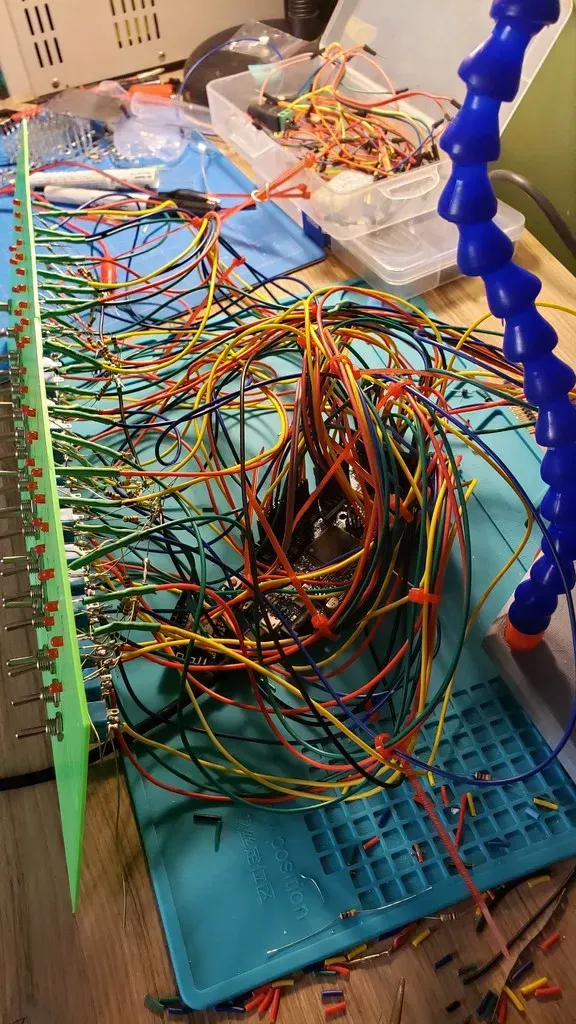

Hãy gọn gàng hơn tôi với các điện trở. Tôi đã lười biếng và xoắn tất cả chúng lại với nhau thành từng bó và hàn vào chúng. Đừng giống như tôi.

Cho tôi biết nếu bạn in cái này. Tôi rất muốn nghe cách bạn thực hiện. Tôi cũng đã bao gồm dự án Fusion 360 (rất lộn xộn) của tôi nếu bạn muốn thực hiện các thay đổi. Hãy nhẹ tay với tôi, đây là lần đầu tiên của tôi trong Fusion 360. :P
