Bàn xoay (có gắn mô-tơ)
Bàn xoay tự động sử dụng bi 6mm làm vòng bi. Mẫu này được cải tiến với bánh răng để gắn mô-tơ ngoài, hỗ trợ đắc lực cho việc scan 3D. Thiết kế khớp nối chắc chắn, dễ dàng lắp đặt và tùy chỉnh vị trí mô-tơ N20 giá rẻ.
Mô tả

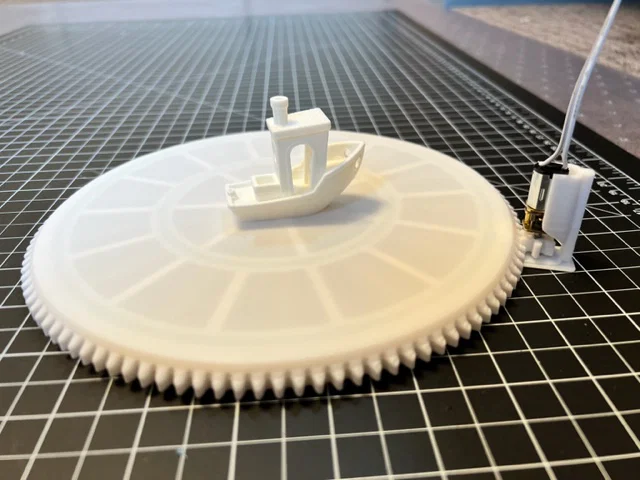

Mẫu trước đó của mình đã hoạt động khá ổn, nhưng mình nhận ra nếu được lắp thêm mô-tơ để dùng cho việc scan 3D thì sẽ tuyệt vời hơn nhiều. Vì vậy, phiên bản này được thiết kế thêm các răng bánh răng để gắn mô-tơ bên ngoài. Phần đế giờ đây đã được đục các lỗ ở những khoảng cách khác nhau tính từ cạnh, giúp bạn dễ dàng căn chỉnh vị trí mô-tơ sao cho chuẩn nhất. Bạn chỉ cần lưu ý là nên dán thêm miếng đệm cao su hoặc nỉ ở dưới đáy để phần giá đỡ mô-tơ không bị cọ xát trực tiếp xuống mặt bàn.

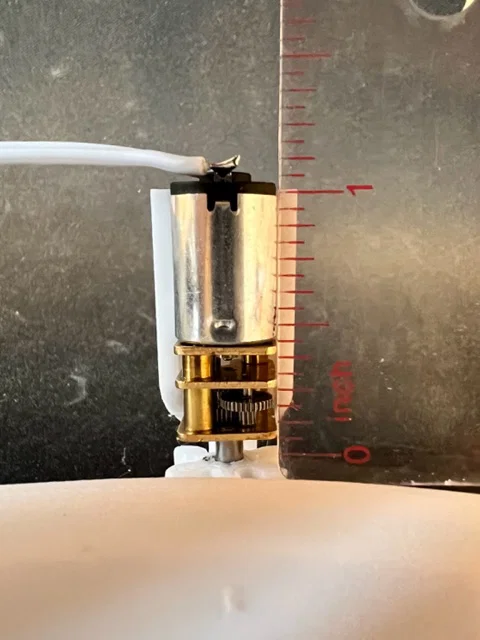

Giá đỡ mô-tơ được thiết kế riêng cho loại mô-tơ giá rẻ chỉ tầm 2$ trên AliExpress. Link dưới đây có thể không còn hiệu lực theo thời gian, nhưng thông số kỹ thuật của mô-tơ như sau:
Điện áp: DC 3V (có thể chạy bằng 1 viên pin AA 1.5V) Chất liệu: Kim loại Model: N20 Tốc độ quay: 50RPM Tổng chiều dài: 36mm Kích thước mô-tơ: 12mm (đường kính) x 26mm (chiều cao) Kích thước trục: 3mm (đường kính) x 10mm (chiều dài)
Mình in bằng nhựa PLA. Khi in, bạn nên chọn chế độ random z-seam hoặc chịu khó chà nhám nhẹ đường rãnh bi (BB tracks) để mâm xoay được trơn tru hơn.
