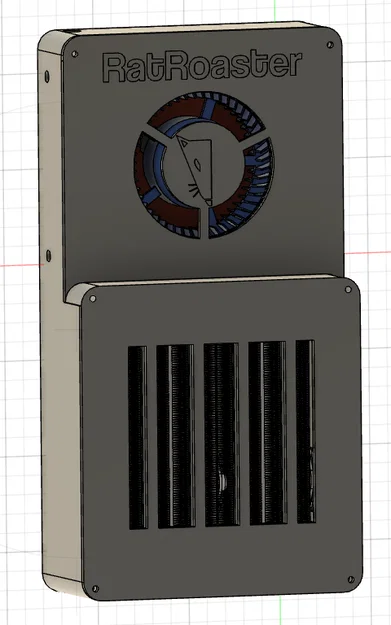

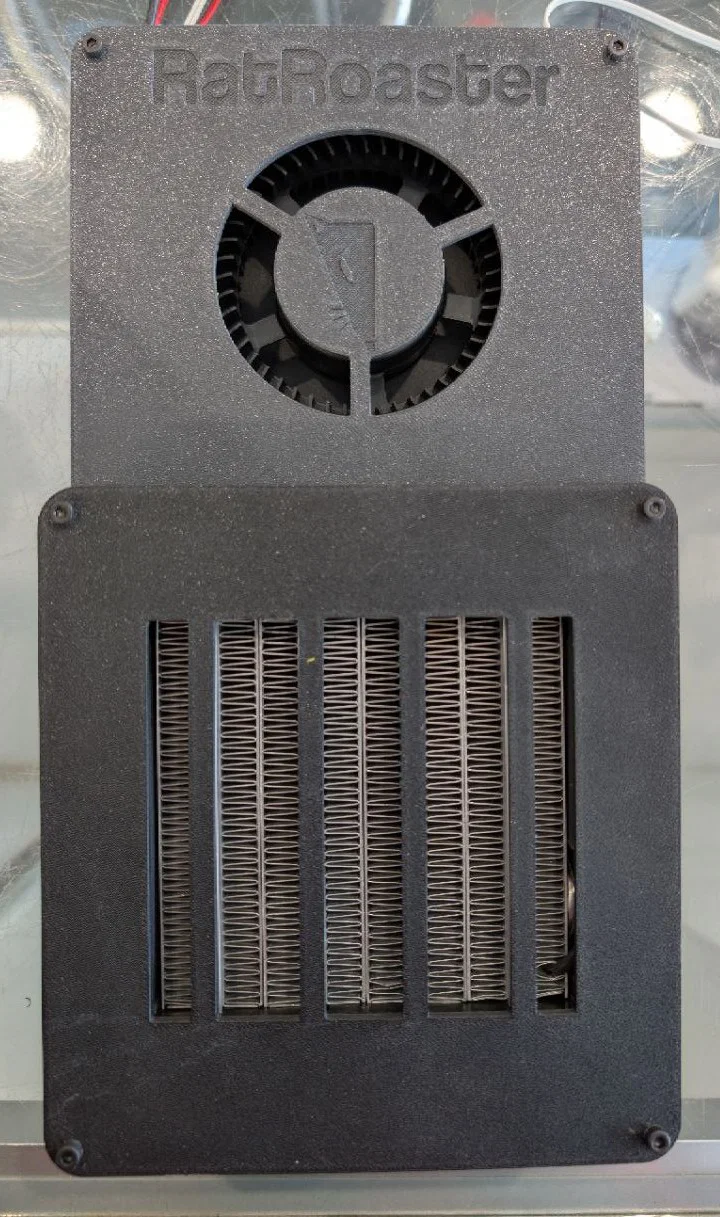

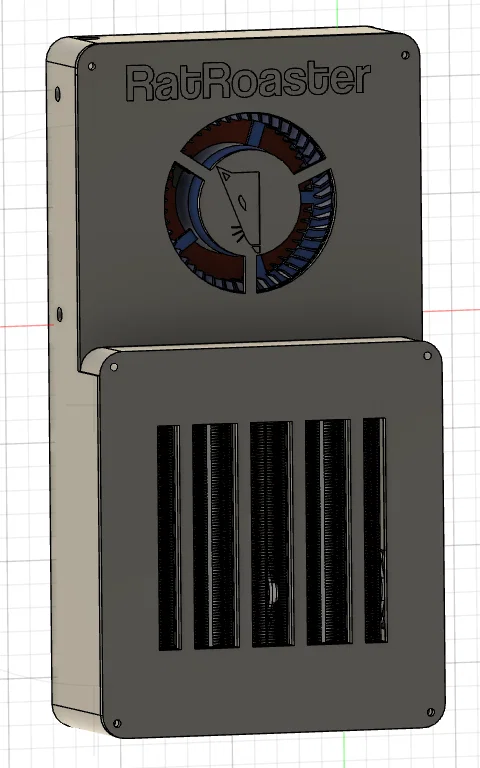

RatRoaster - Bộ gia nhiệt buồng in cho VCore 4 (không chính hãng)

Đây là mẫu thiết kế mình tạo ra cho con máy RatRig VCore-4 500 IDEX của mình.

Một số file khi import vào phần mềm có thể bị sai hướng, các bạn lưu ý in như sau:

• Main Body - In với mặt lưng nằm trên bàn in
• Fan Grill - In với mặt có chữ “RatRoaster” úp xuống bàn in
• Heater Grill - In với mặt trước của lưới úp xuống bàn in

Thiết kế này dùng cho các linh kiện sau:

• Heater Core (110v/1000w) - Link Amazon
• Fan - Quạt ly tâm 24V DC 120mm x 120mm x 32mm
• Thermistors - Loại 100K NTC Cartridge
• Dual-Channel SSR - Link RS-Online

Phần cứng cần chuẩn bị:

• (3) M4x4 Brass Heat Insert
• (3) M4x8 Cap Head Bolt
• (11) M3x3 Brass Heat Insert
• (9) M3x8 Cap Head Bolt
• (2) M3x35 Cap Head Bolt
• (2) M6x12 Cap Head Bolt
• (2) M6 T-Nut cho thanh nhôm 3030

Mình thiết kế cái này riêng cho dòng VCore 4 500 IDEX. Nó CÓ THỂ vừa với các dòng máy nhỏ hơn, nhưng mình chưa xác nhận được.

Các bạn sẽ cần thêm dây điện, đầu nối JST, kìm bấm cốt, v.v. Yêu cầu có kiến thức cơ bản về điện.

Lý do mình chọn loại SSR Dual-Channel ở trên:

1. Tiết kiệm không gian trong hộp điện của máy RR VC4.
2. Không cần dùng thêm dây nối dài.
3. Điều khiển được cả bàn nhiệt VÀ heater (thay thế cho SSR zin trong hộp điện của RR VC4).
4. CHẤT LƯỢNG. Hàng xịn không lo chập cháy như mấy loại rẻ tiền 14 đô trên mạng.

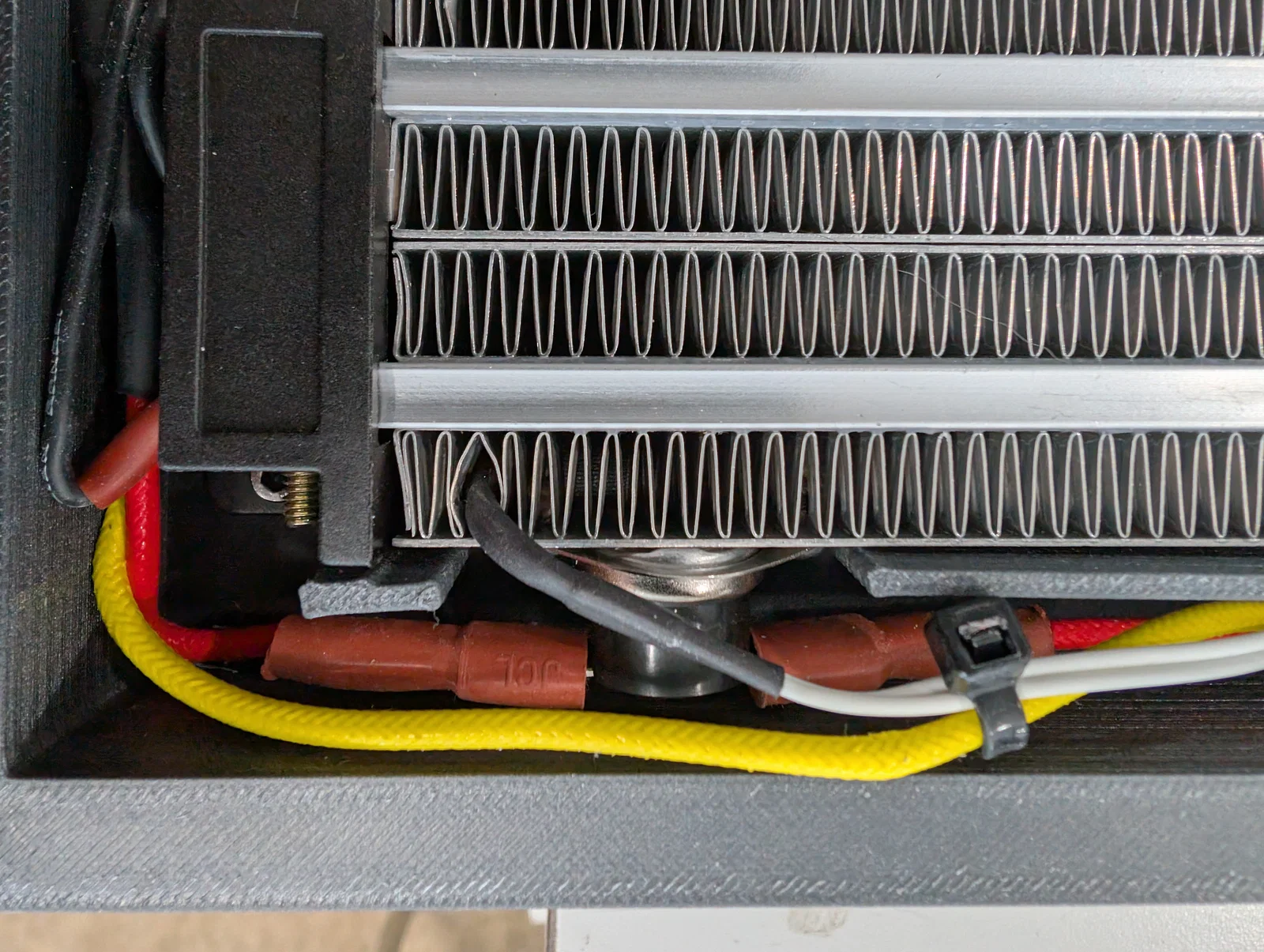

Các bạn cần lắp một con thermistor vào cánh tản nhiệt của heater core. Xem hình để biết vị trí lắp nhé.

Bạn cũng cần một con thermistor riêng để đo nhiệt độ buồng in (Chamber Temp) nếu máy chưa có. Link thermistor mình để ở trên là loại 1 pack 3 cái.

Mình gợi ý dùng mount này:

Hướng dẫn cấu hình cho RatOS các bạn xem tại link này: RatOS Docs. Các bạn nhớ kiểm tra kỹ chân cắm thermistor và quạt đã chọn nhé. Hãy đảm bảo điện áp quạt đã được thiết lập đúng trên mạch. Sau khi lắp xong, đừng quên chạy PID tune cho nó.

Mình luôn sẵn sàng đón nhận các ý kiến đóng góp để cải thiện thiết kế, có gì các bạn cứ phản hồi cho mình biết nhé!
