SMD Magazine 8/12/16mm phiên bản cải tiến in dễ dàng
Mẫu SMD Magazine dùng giữ cuộn linh kiện 8mm, 12mm và 16mm đã được cải tiến giúp in không cần support. Thanh ray có thể gắn O-ring và đổ thêm cát hoặc xi măng để tăng độ ổn định. Phù hợp cho dân kỹ thuật sắp xếp linh kiện điện tử.
Mô tả

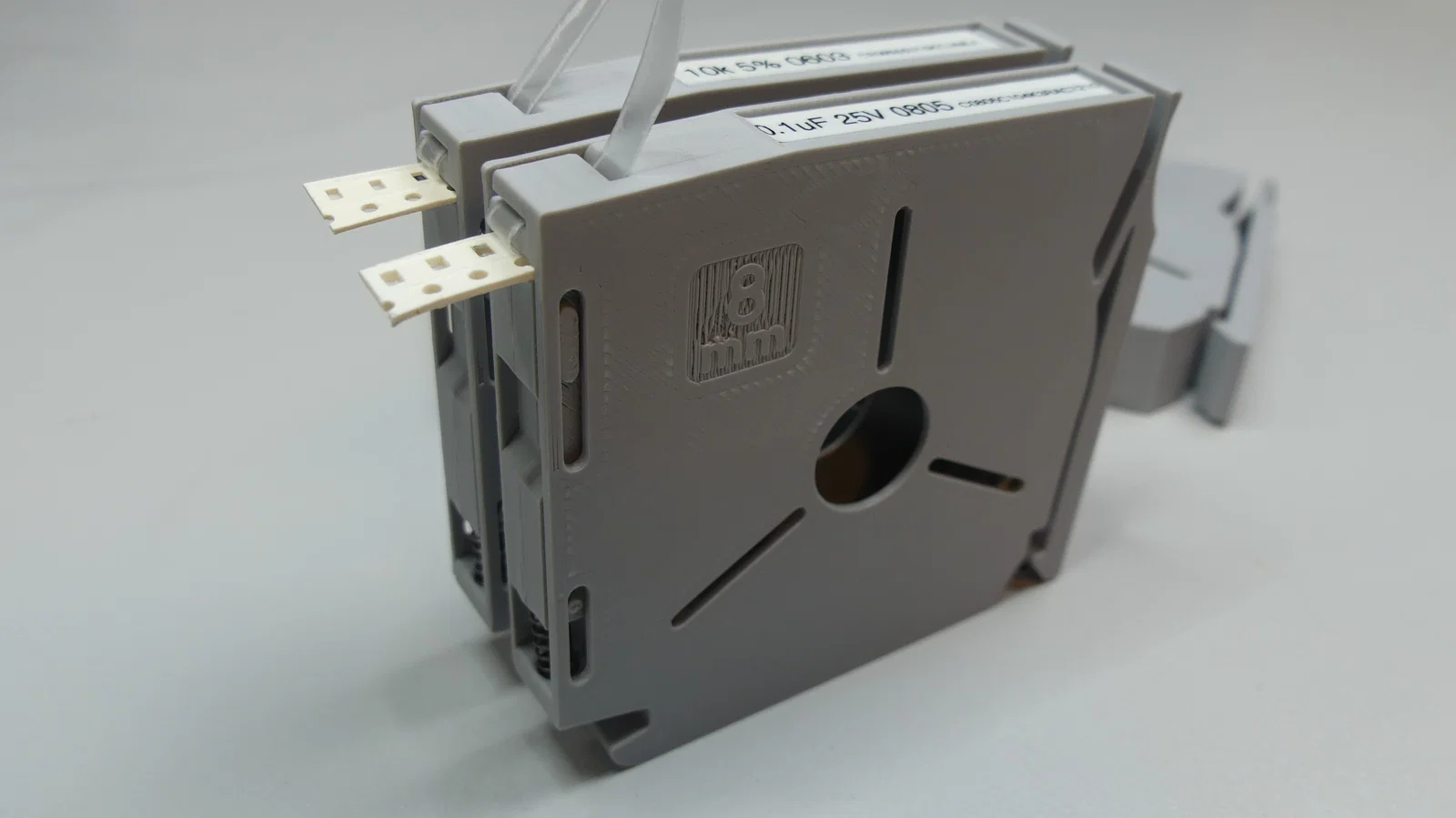

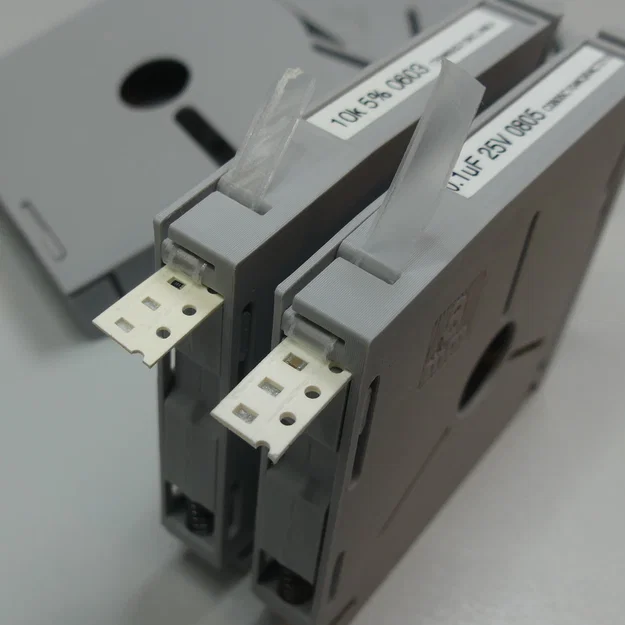

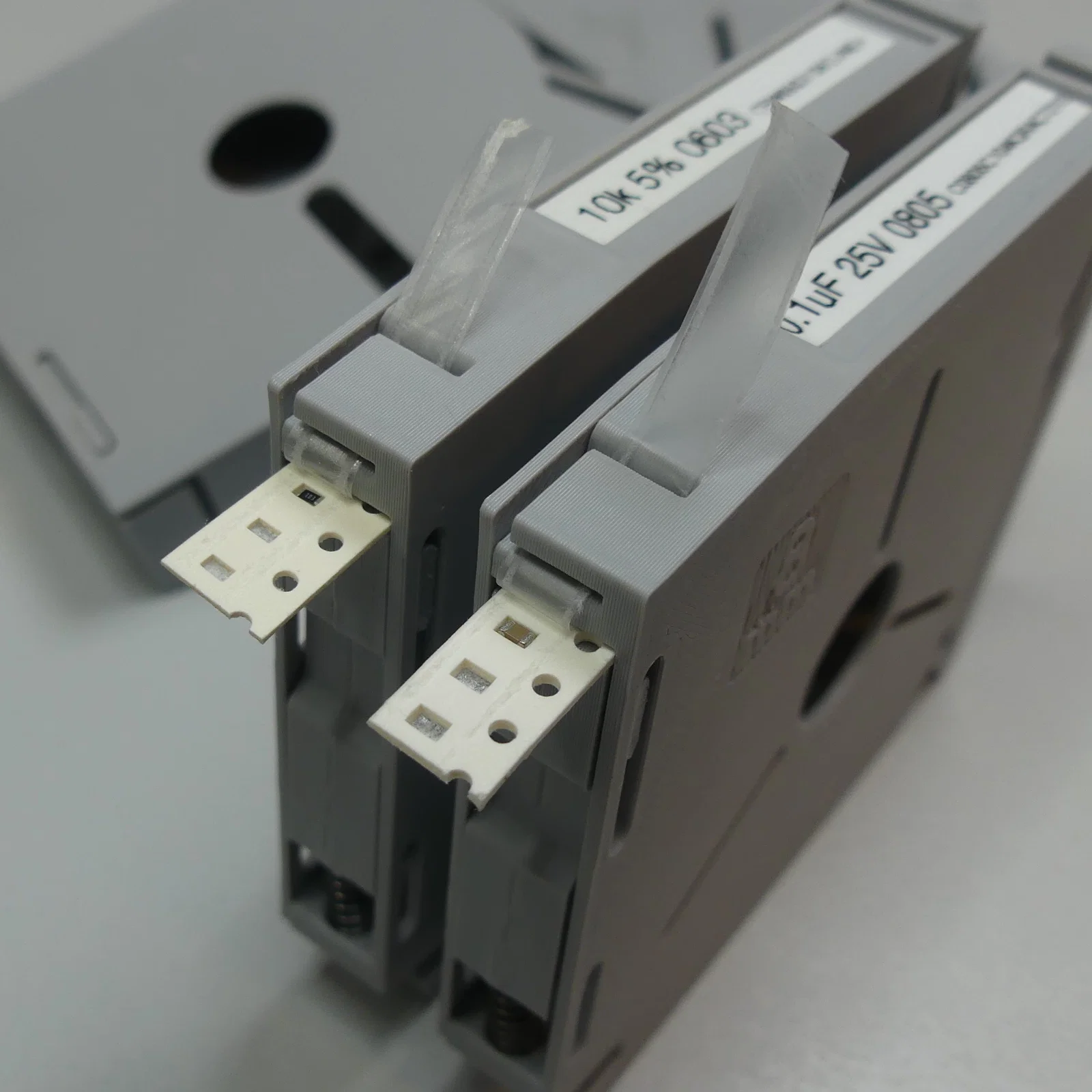

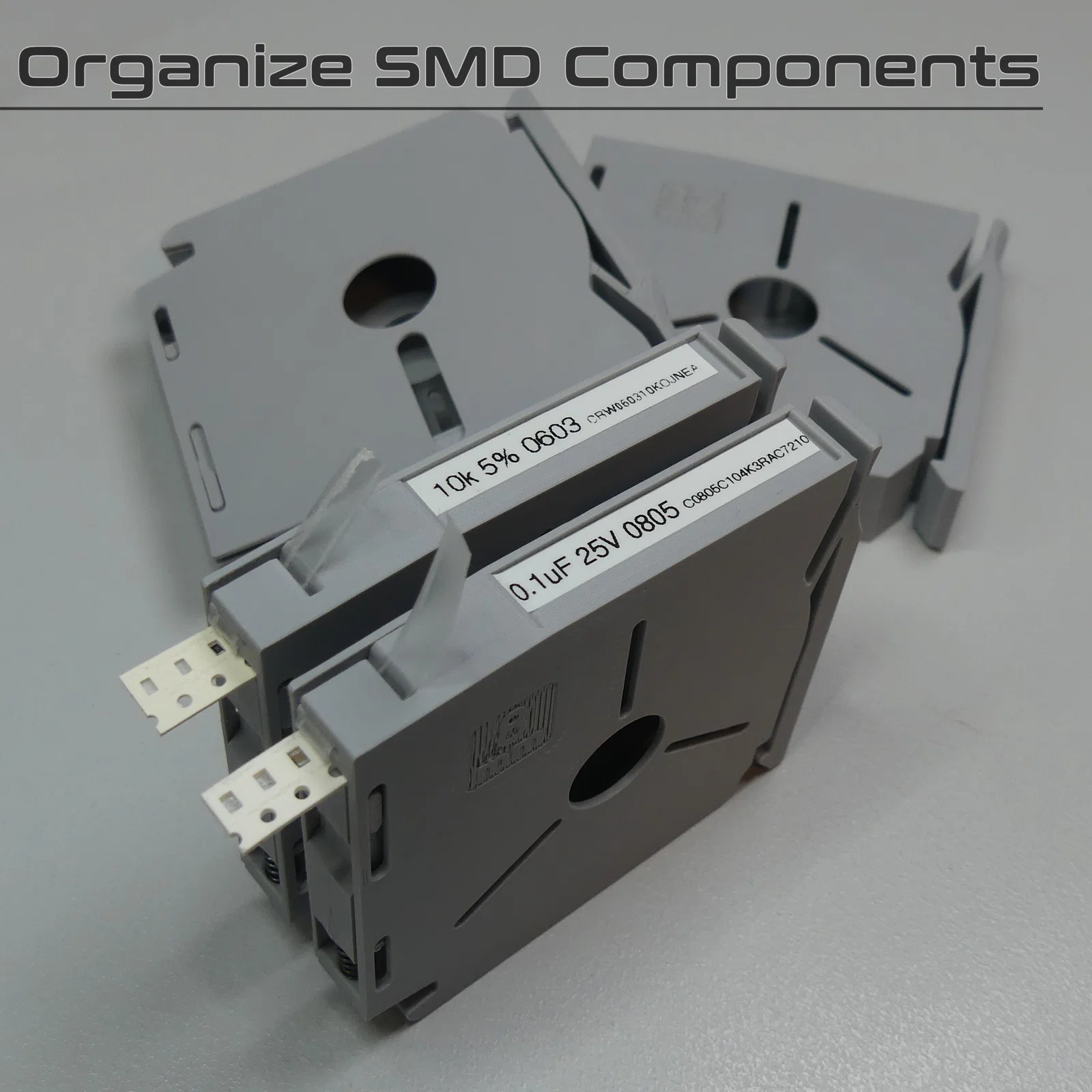

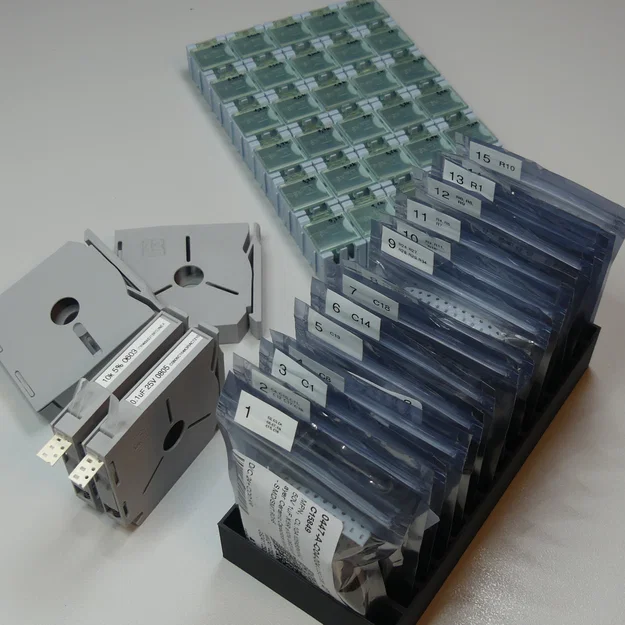

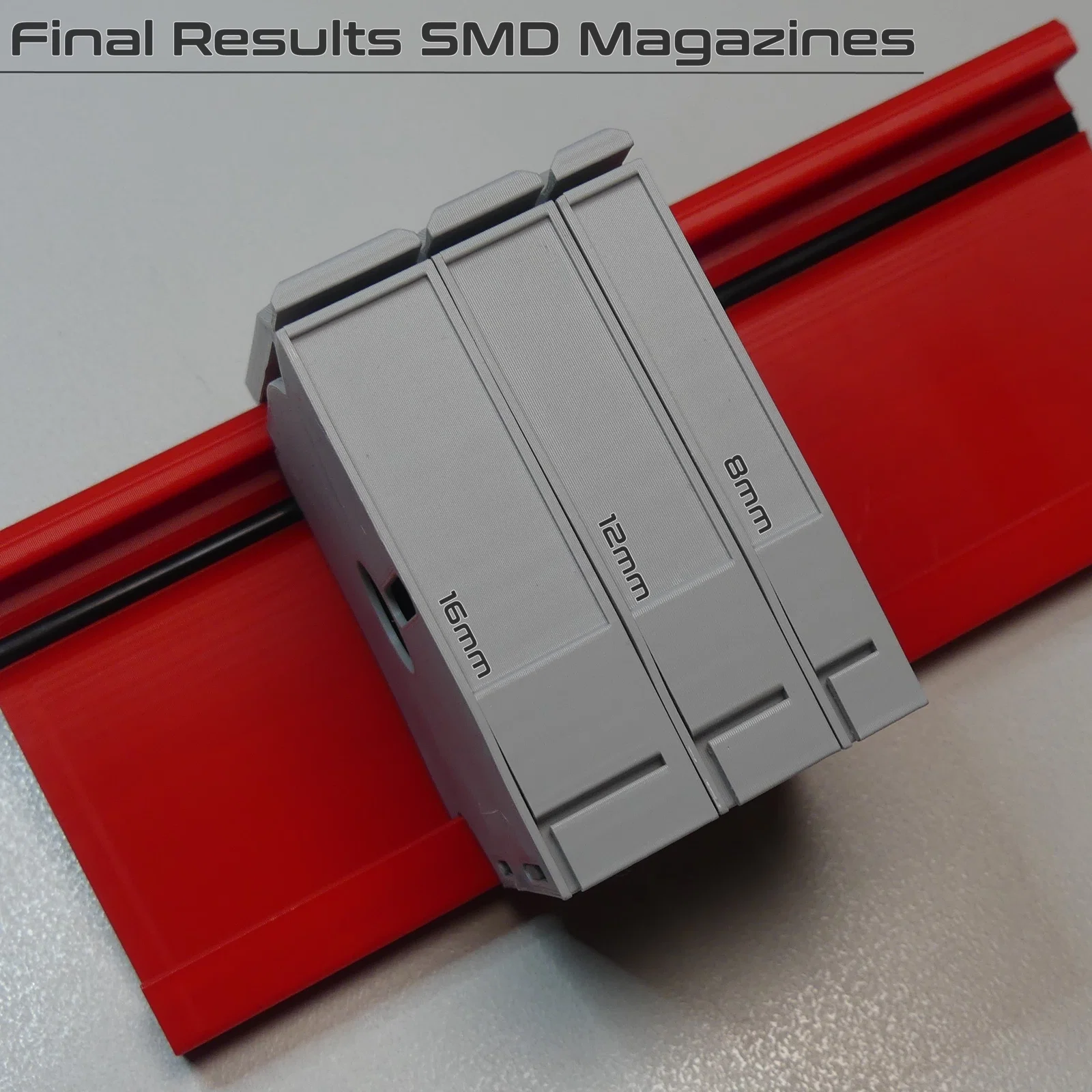

Đây là mẫu SMD Magazine dùng để giữ các cuộn linh kiện SMD với độ rộng 8mm, 12mm và 16mm. Mẫu này được cải tiến từ file gốc để giúp việc in ấn dễ dàng hơn.
Cách lắp ráp cũng khá tương tự, chỉ cần lưu ý phần lắp thanh trượt (slider) với hai chốt là được.
Để in toàn bộ thanh trượt, bạn lấy một cái, nhân đôi (mirror) theo trục X rồi in cùng với hai kẹp SliderClip. Nhờ cách này, bạn có thể in thanh trượt nằm phẳng trên bàn in mà không cần dùng support.

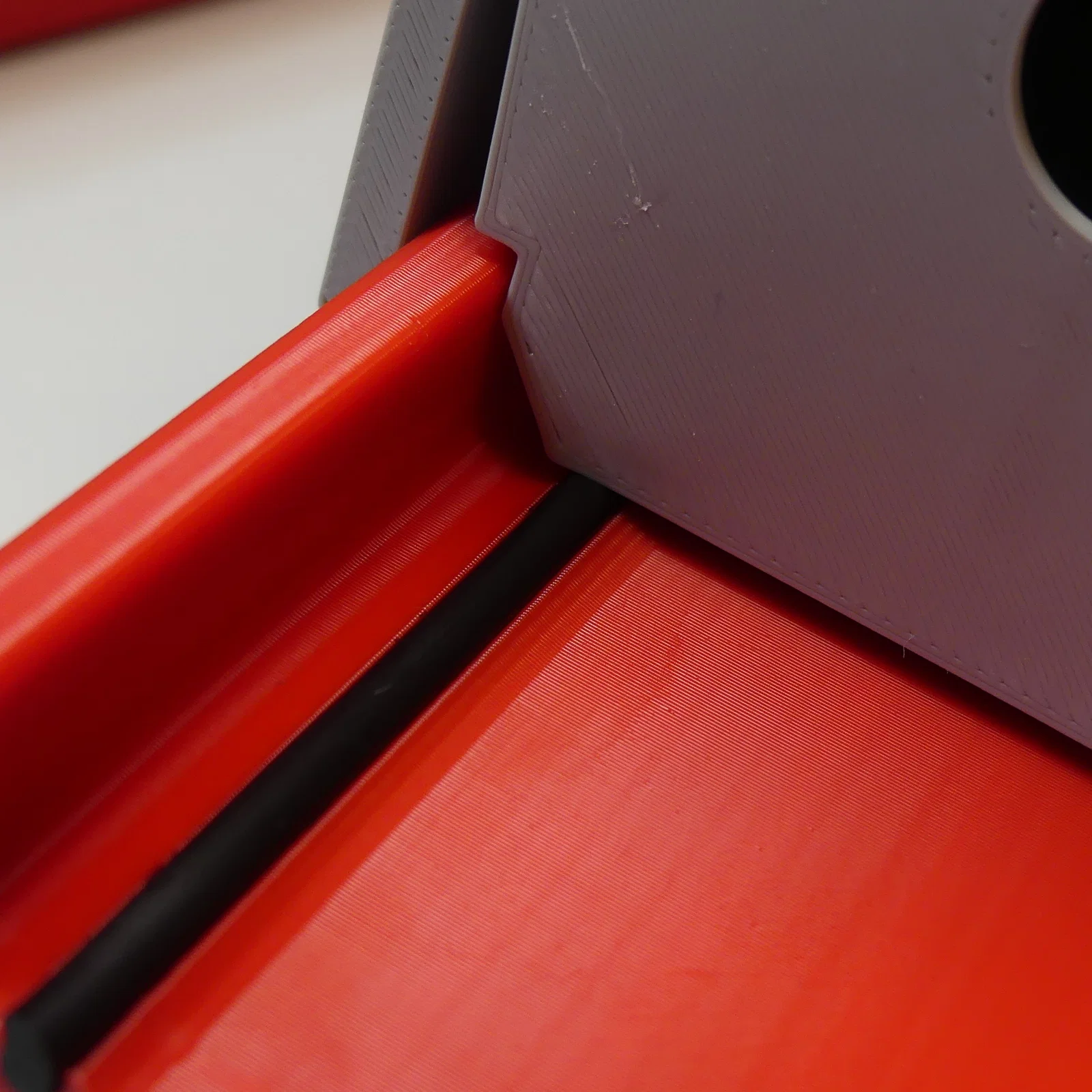

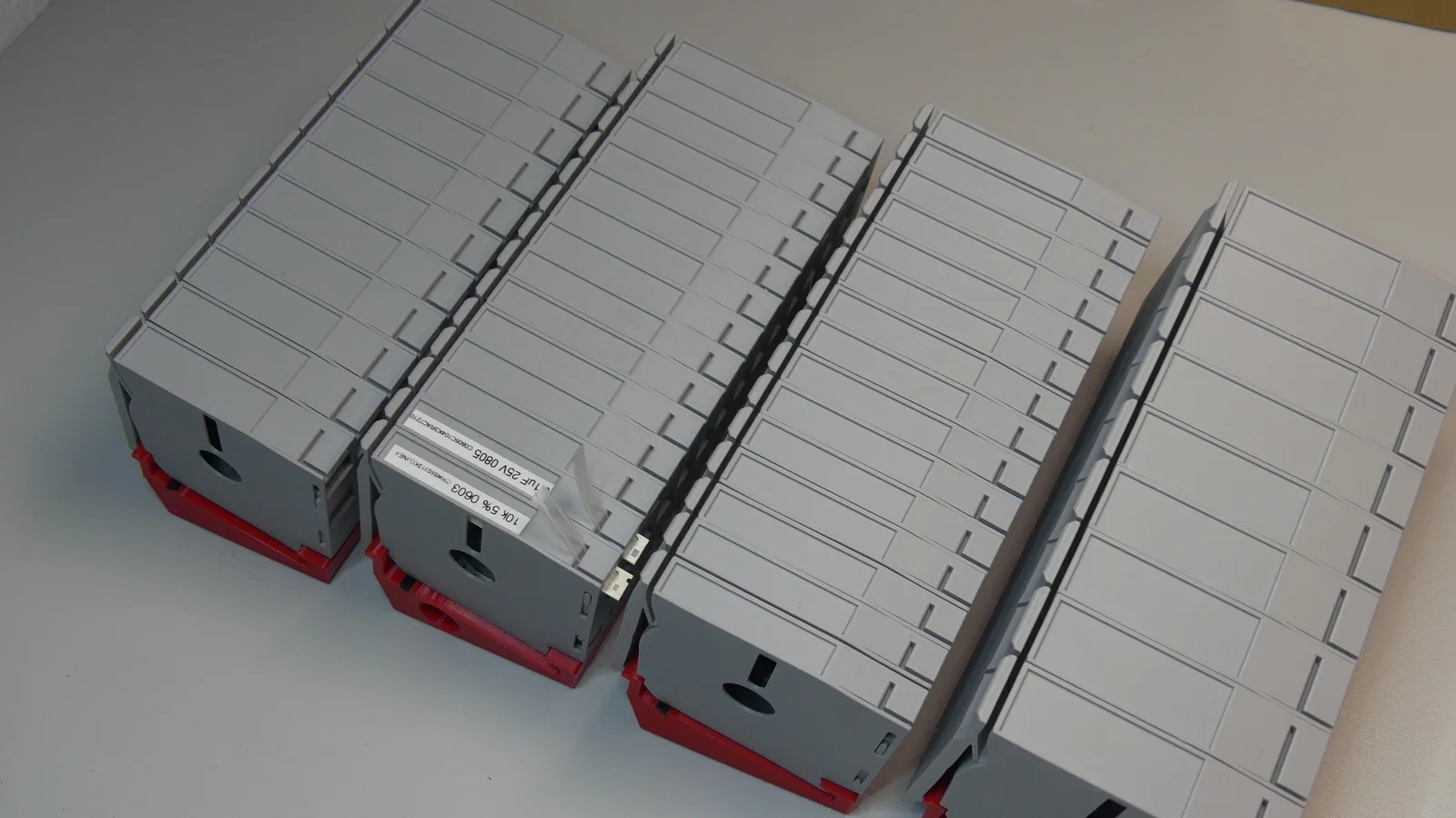

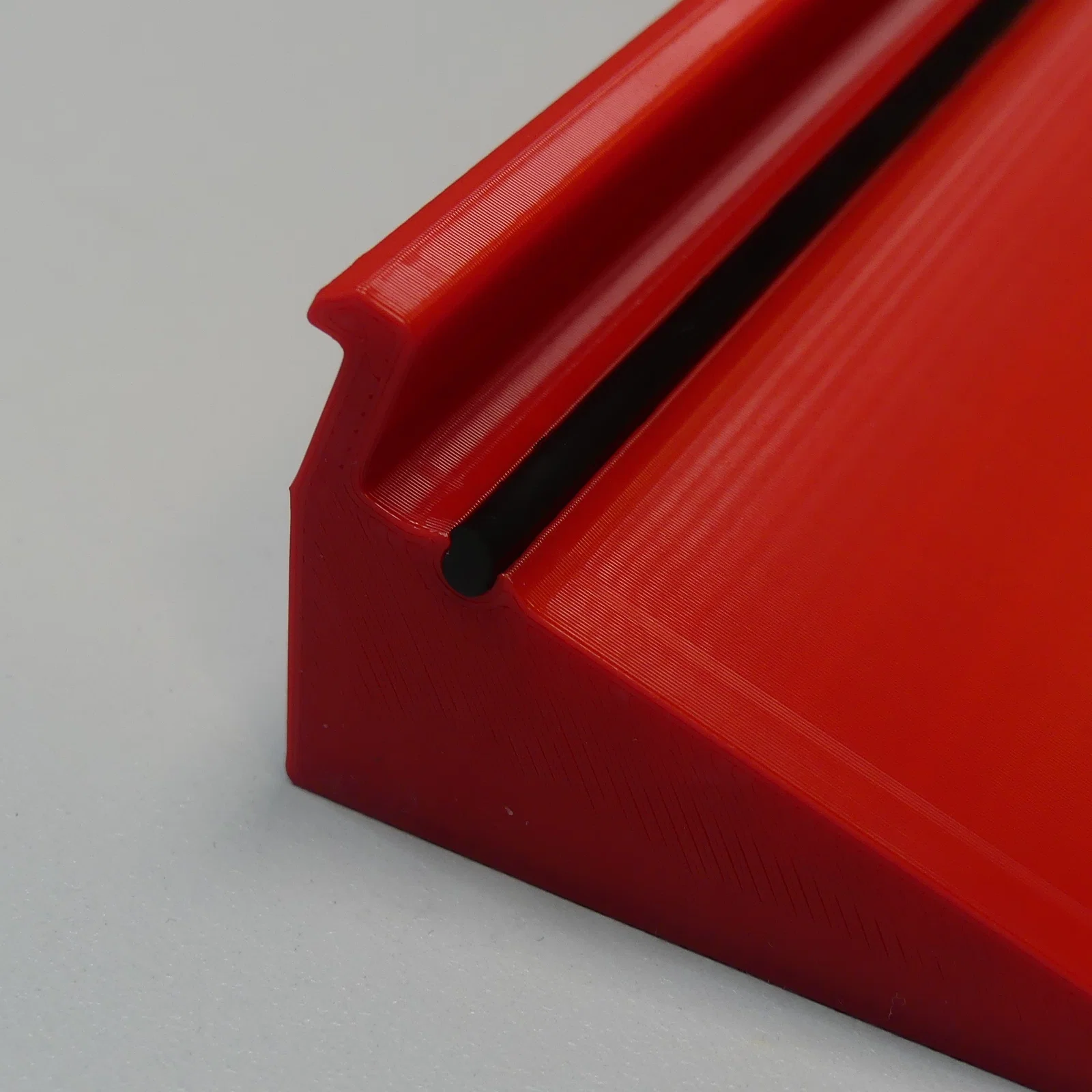

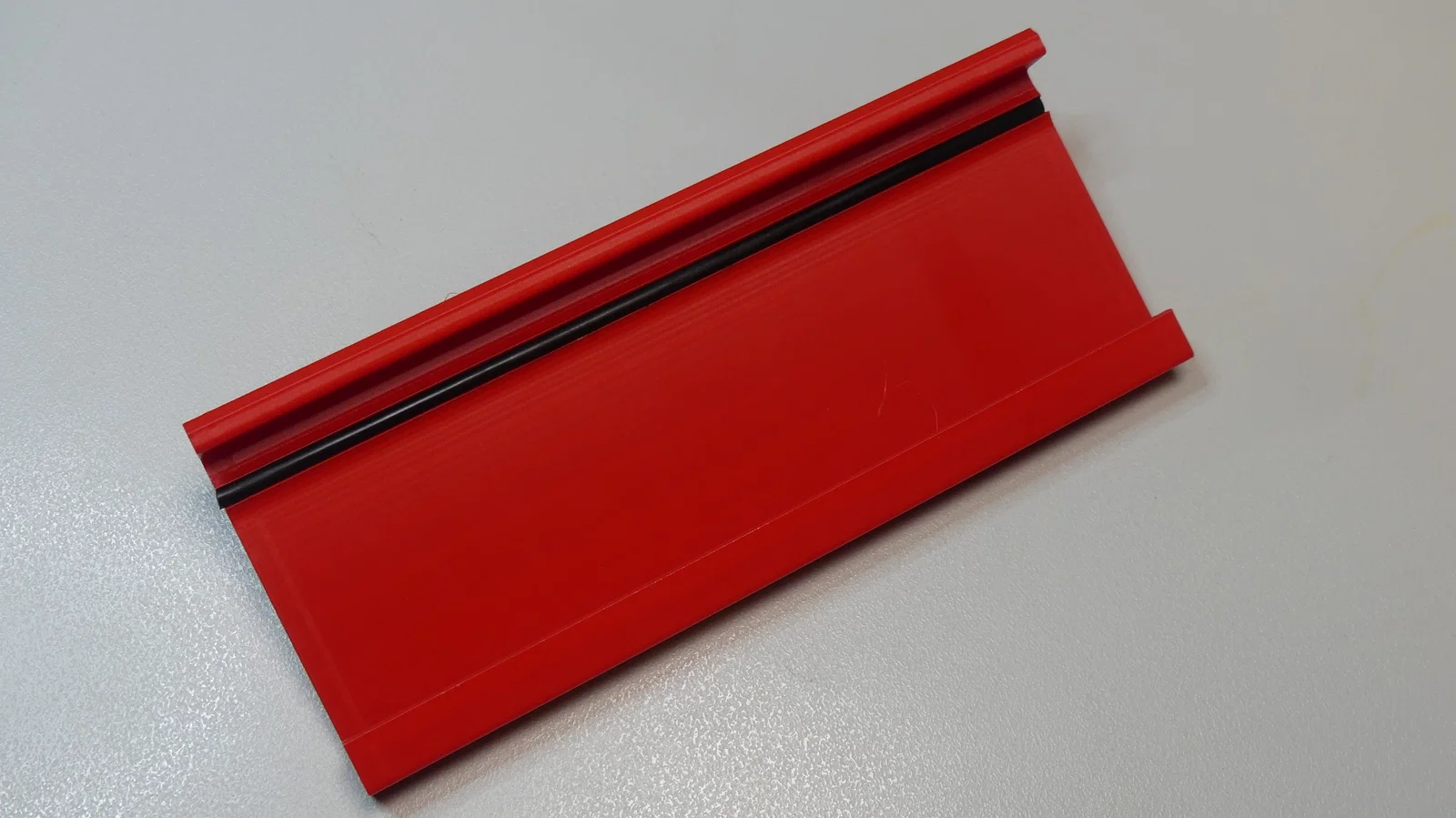

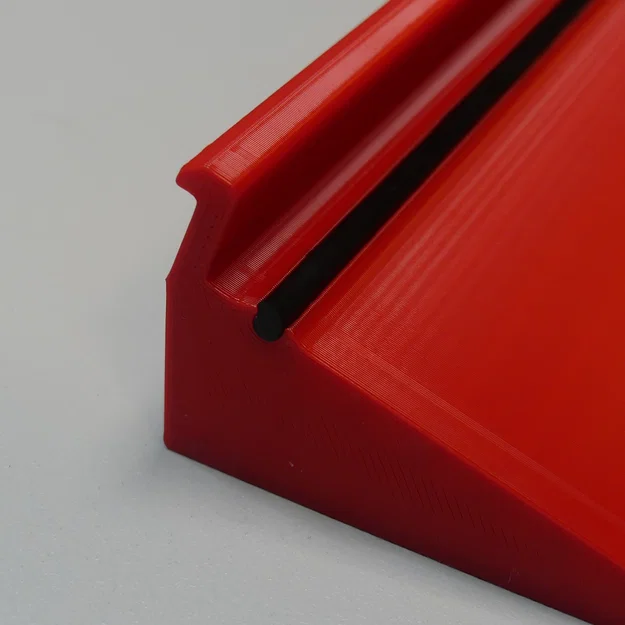

Phần thanh ray (rail) cũng đã được chỉnh sửa để bạn có thể gắn thêm vòng đệm O-ring giúp cố định chắc chắn hơn. Ngoài ra, bạn cũng có thể đổ cát hoặc xi măng vào bên trong để tăng độ đầm và ổn định cho thiết bị.
- Kích thước lò xo: 0.3x4x20mm (giống bản gốc)
- Vòng đệm O-ring cho đế (rail): R32 3.4/3.5mm
- Chân đế (feet): đã chỉnh sửa so với bản gốc lên 9mm
