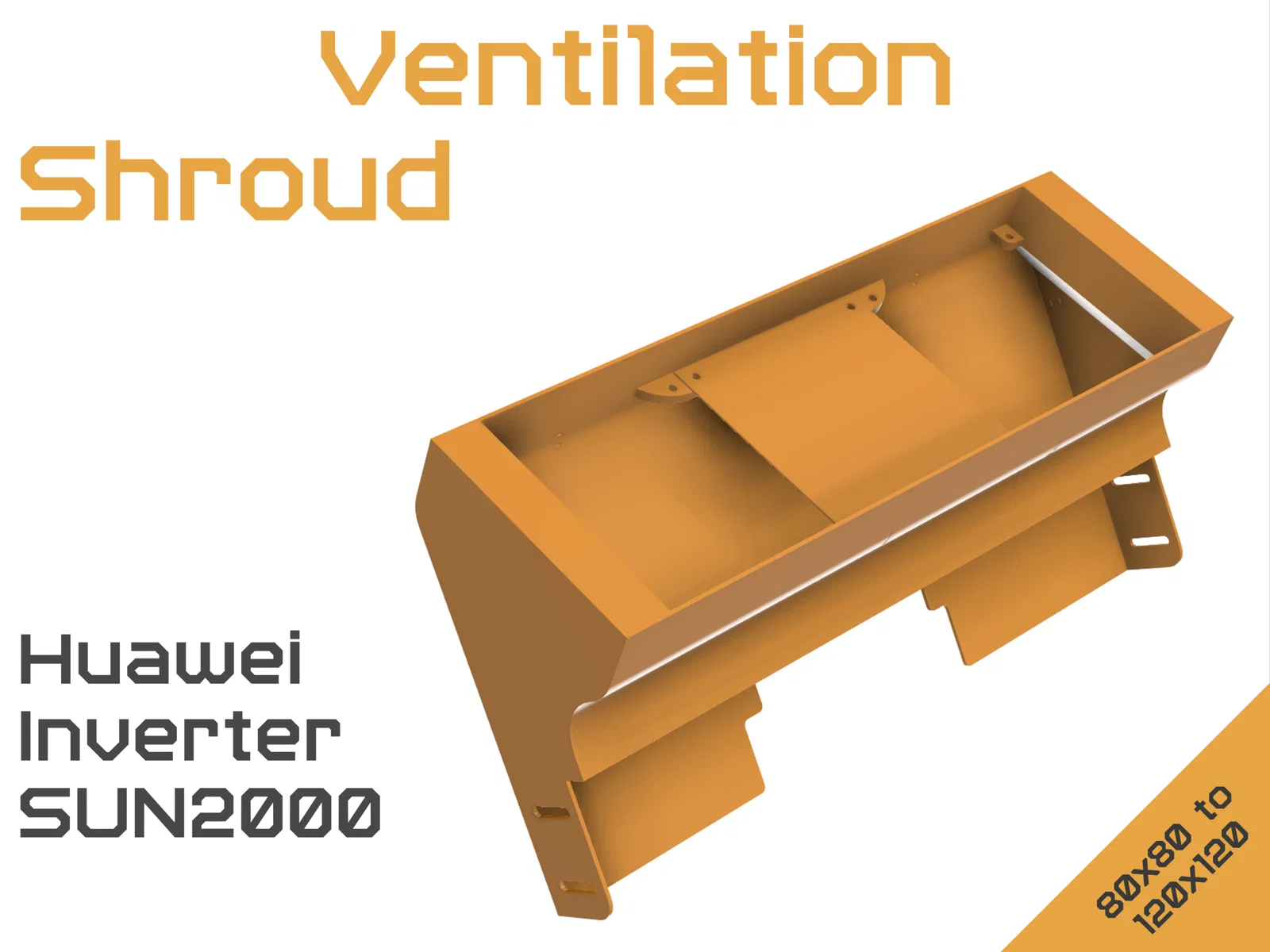

Ống dẫn gió cho biến tần Huawei SUN2000 - Hỗ trợ tới 3 quạt 120mm - Tùy biến (Remix)

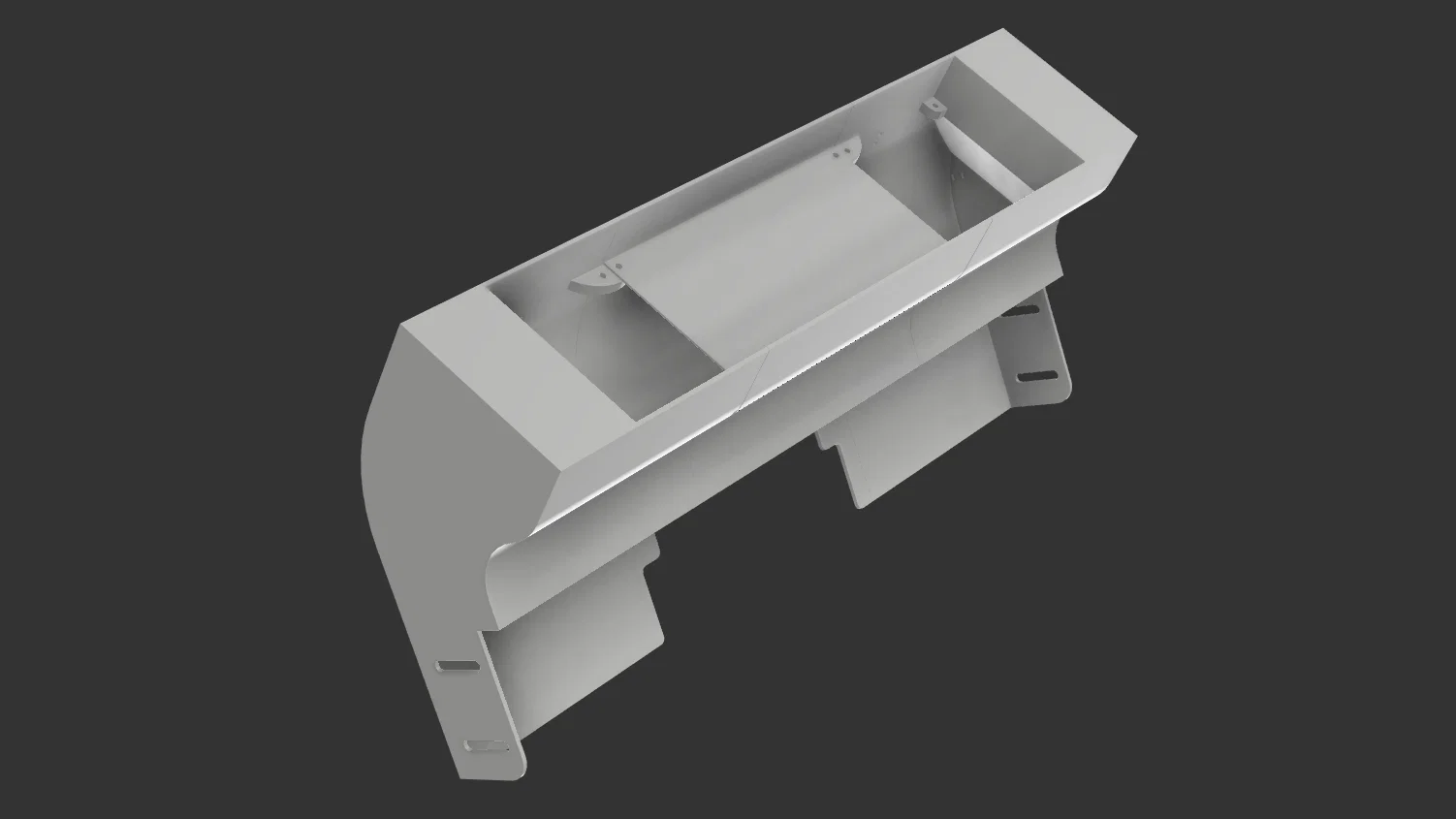

Ống dẫn gió giúp tản nhiệt cho biến tần Huawei SUN2000 của bạn. Tệp thiết kế đi kèm hỗ trợ quạt 80x80mm và 120x120mm. Có sẵn file STL và STEP để bạn dễ dàng in ấn và lắp đặt ngay cho thiết bị của mình.
1.2K
Lượt Xem
11
Lượt Thích
324
Lượt Tải
Cập Nhật Apr 06, 2026
Mô tả
Bạn có thể tùy chỉnh file Autodesk Fusion tham số để phù hợp với kích thước quạt chính xác mà bạn đang dùng. Ngoài tấm chắn gió ra, mô hình này được in thành bốn mảnh riêng biệt.
File STL và phần cứng:
- Phù hợp cho quạt 80x80 mm và 120x120 mm.
- Để lắp quạt, bạn cần bốn ốc vít M4x30 hoặc M4x35 cho mỗi quạt.
- Ống dẫn gió được gắn vào biến tần SUN2000 bằng bốn ốc vít M6x5, mỗi bên hai con. Nếu dùng thêm long đền thì hãy sử dụng ốc M6x10.
- Đã có sẵn lỗ xỏ để bạn đi dây gọn gàng bằng dây rút.
- Đi kèm với một tấm chắn gió để chặn các vị trí quạt không sử dụng.
Để xem hình ảnh thực tế của ống dẫn gió sau khi in, mời bạn ghé thăm bài viết của tác giả gốc.
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
