Server NAS/Media Framework 13 có pin dự phòng

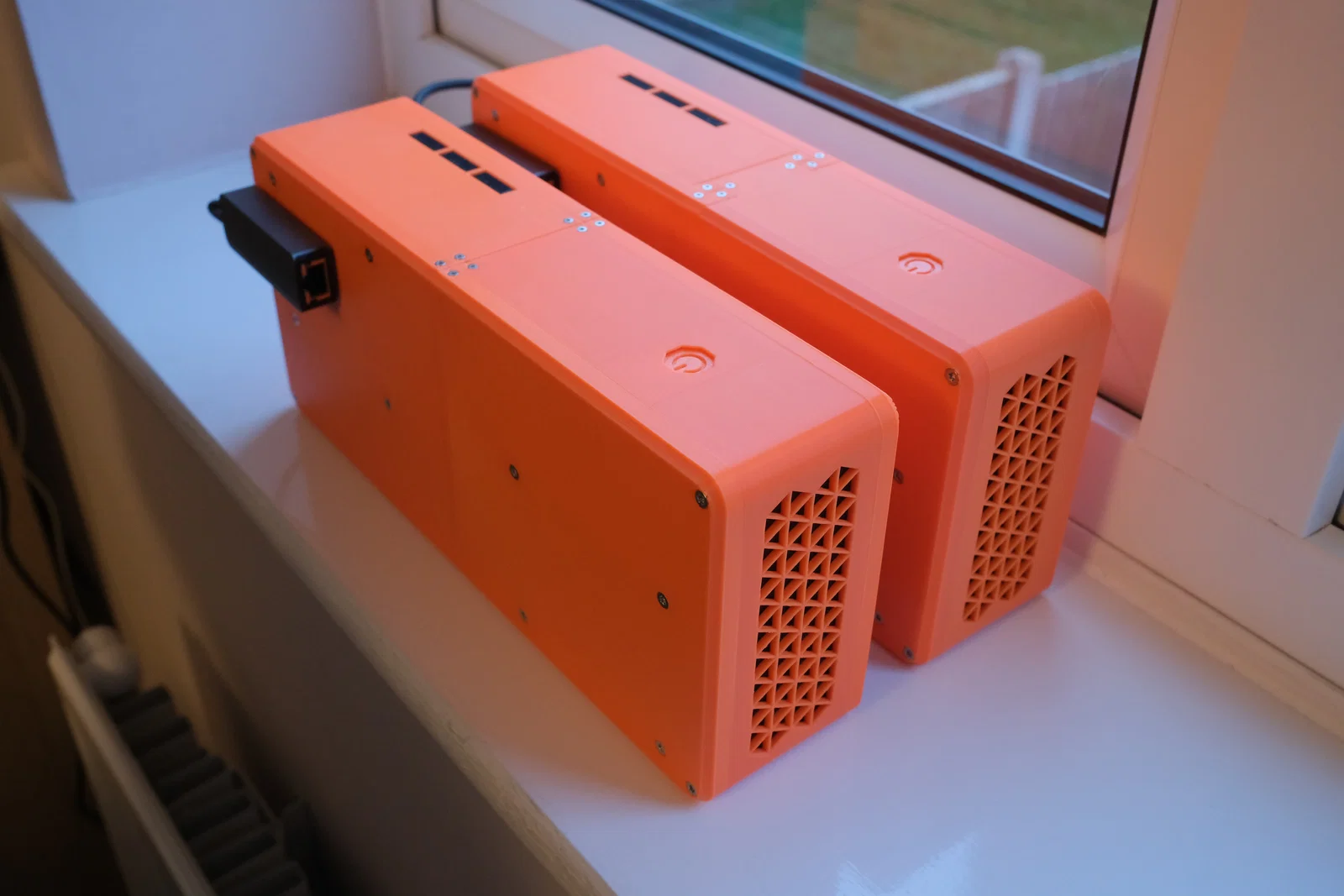

Mình muốn tìm một giải pháp lưu trữ an toàn cho đống ảnh và tài liệu ngày càng nhiều của mình, nên mình đã tự thiết kế một chiếc server NAS/media nhỏ gọn sử dụng bo mạch chủ Framework 13. Mình đang dùng 2 chiếc chạy song song để đảm bảo dữ liệu. Các yêu cầu và tính năng chính bao gồm:

• Tiêu thụ điện năng cực thấp: khoảng 12-14W (đo tại nguồn khi chạy 3 ổ SSD)
• Có khả năng chạy hoàn toàn bằng pin dự phòng, chống mất điện đột ngột
• Dung lượng lên tới 56TB mỗi server (hoặc hơn khi có các ổ SSD dung lượng trên 8TB ra mắt)

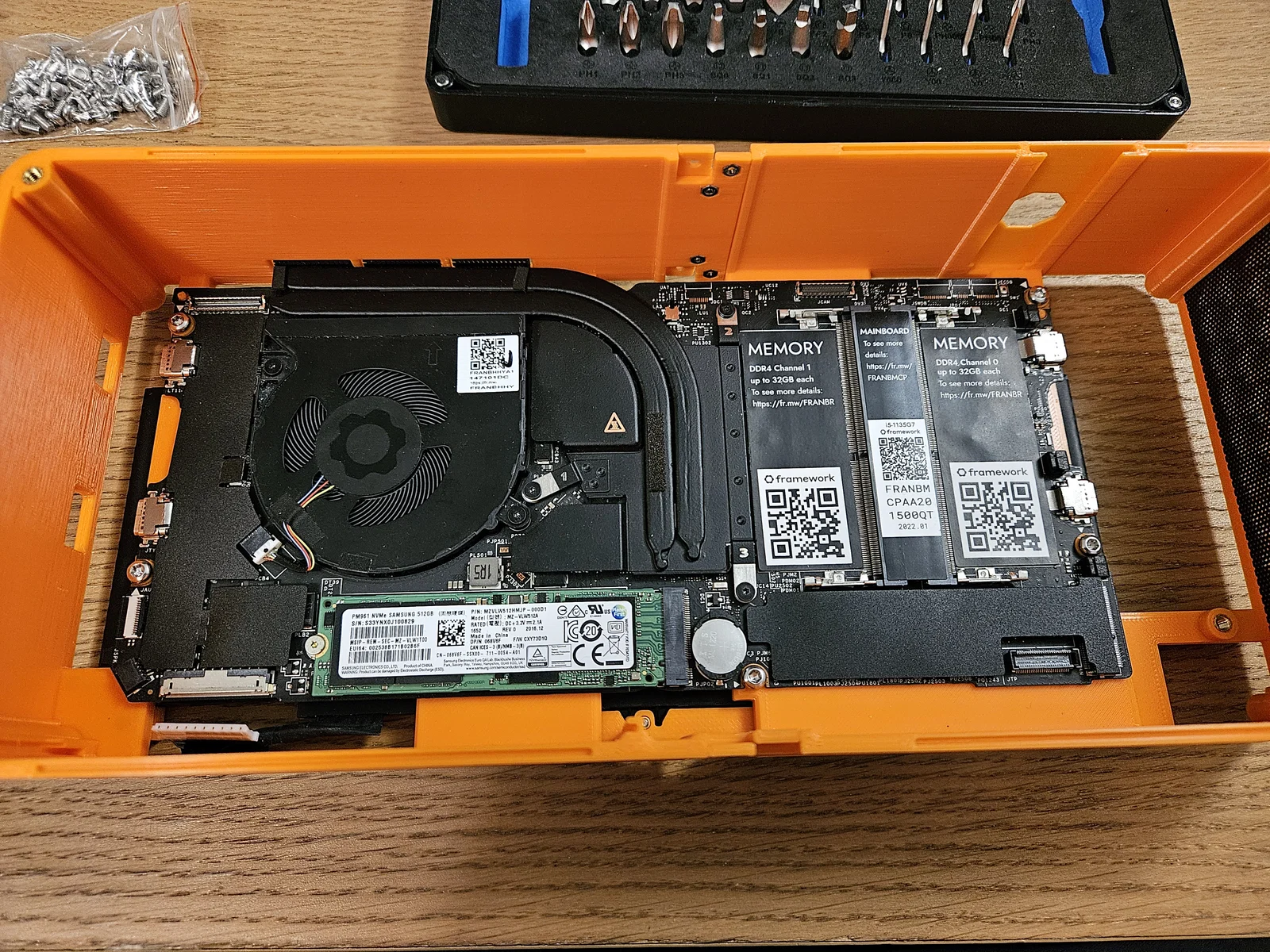

Mình chọn bo mạch chủ Framework 13 vì nó có bộ UPS tích hợp sẵn cực kỳ hiệu quả (chỉ cần cắm pin vào là xong!) và có nhiều cổng kết nối như M.2 và USB-C/Thunderbolt. Các cổng USB-C cũng được dùng để cấp nguồn cho ổ cứng vì chúng cung cấp đủ điện cho 2-3 ổ SSD mỗi cổng.

Tính năng

• Lưu trữ

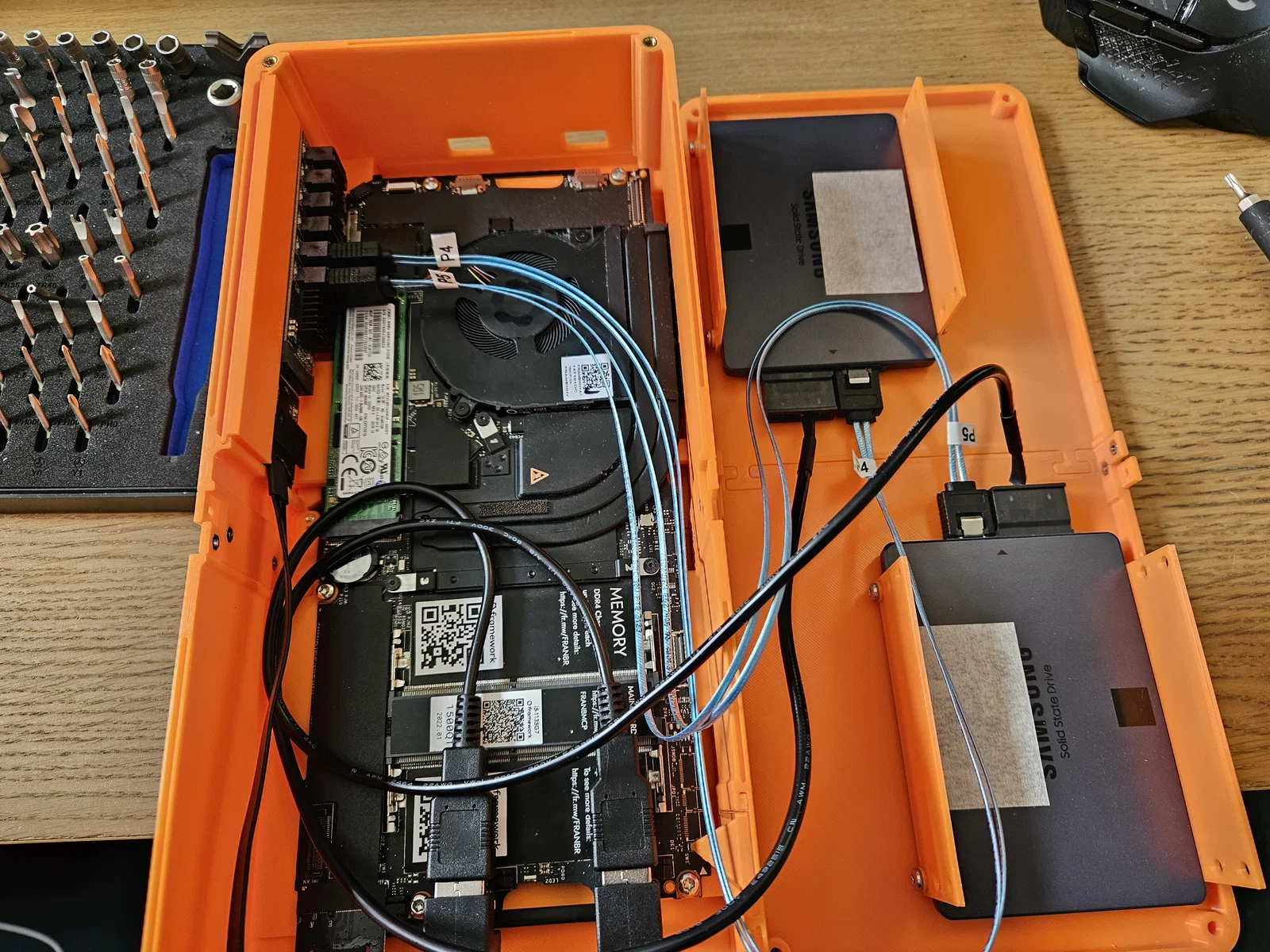

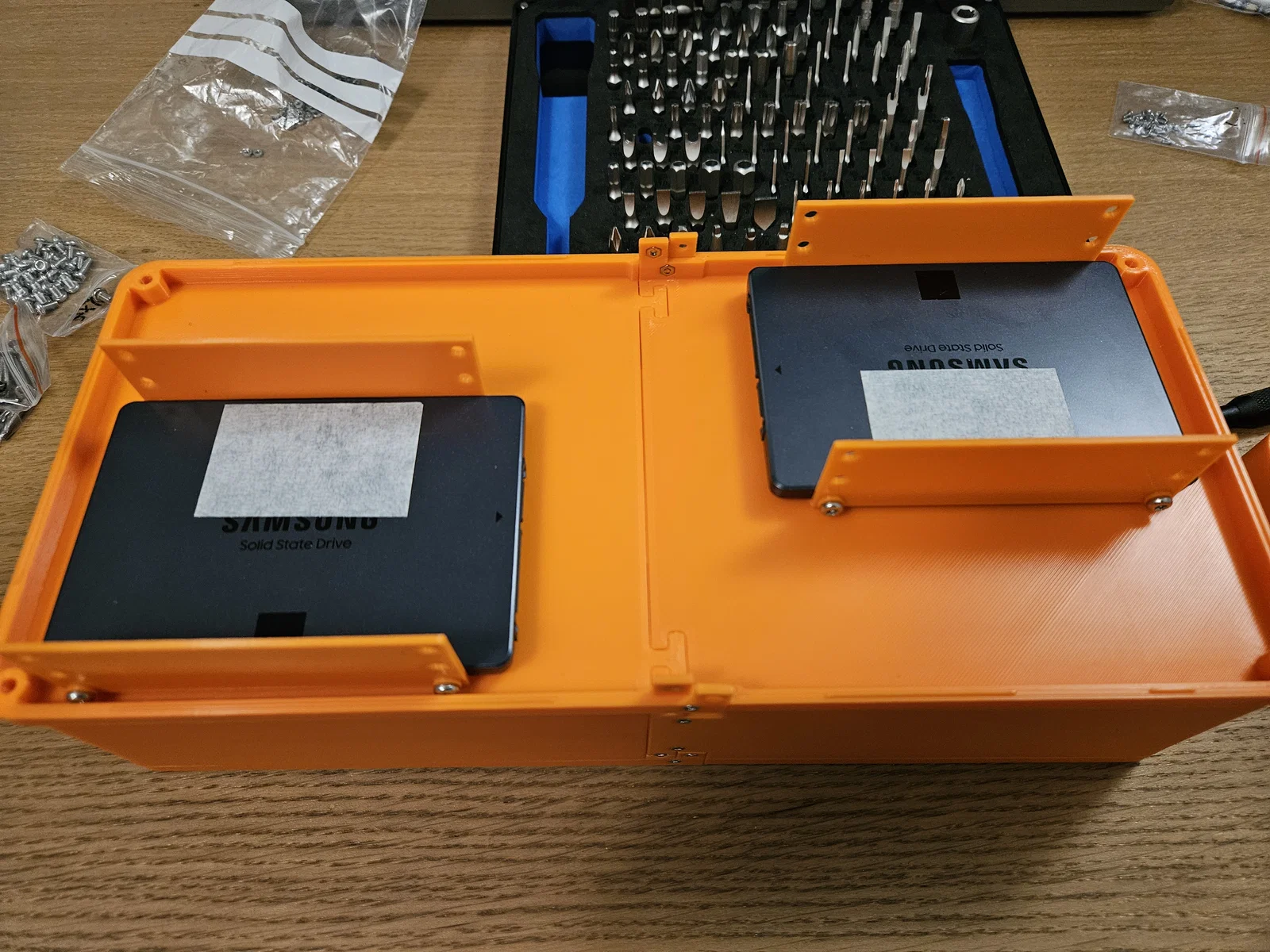

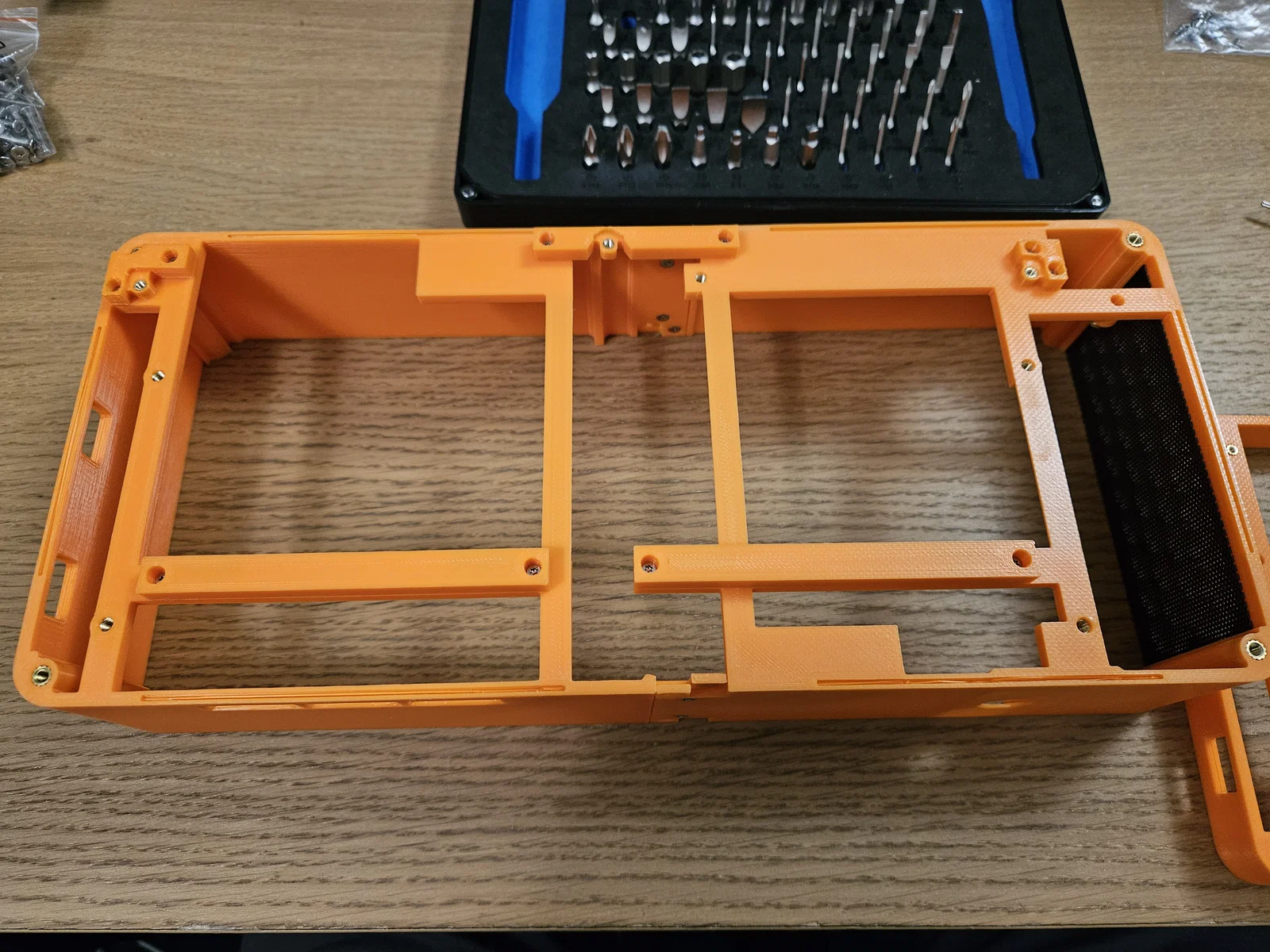

  • 6 khay SATA cho ổ 2.5" dày tối đa 9.5mm, hoặc 4 khay cho ổ 15mm. (Bạn có thể tự thiết kế lồng chứa 6 ổ 15mm nếu muốn.)
  • 1 khe NVMe SSD
• Nguồn điện
  • Điện năng tiêu thụ ~12-14W (đã kiểm thử với 2 ổ SATA SSD + 1 ổ NVMe SSD + ethernet + sạc pin)

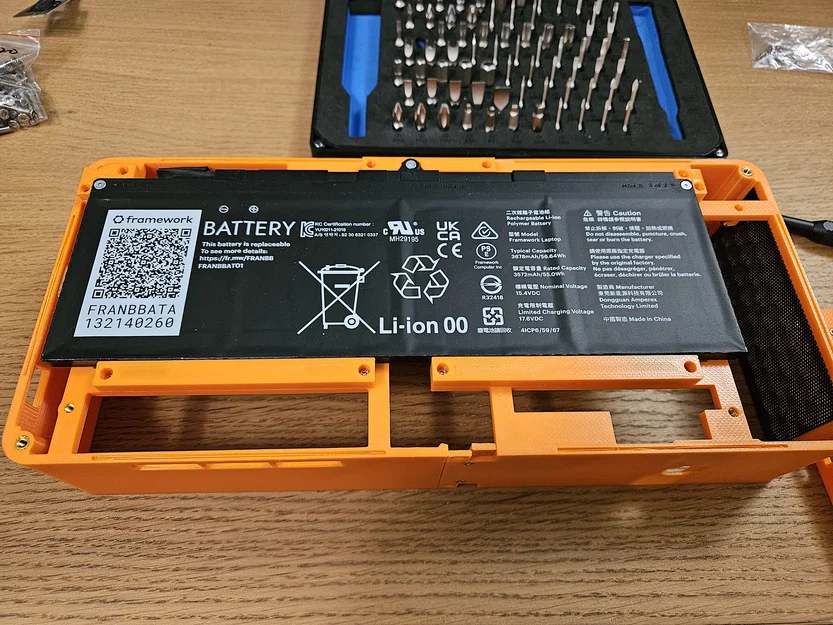

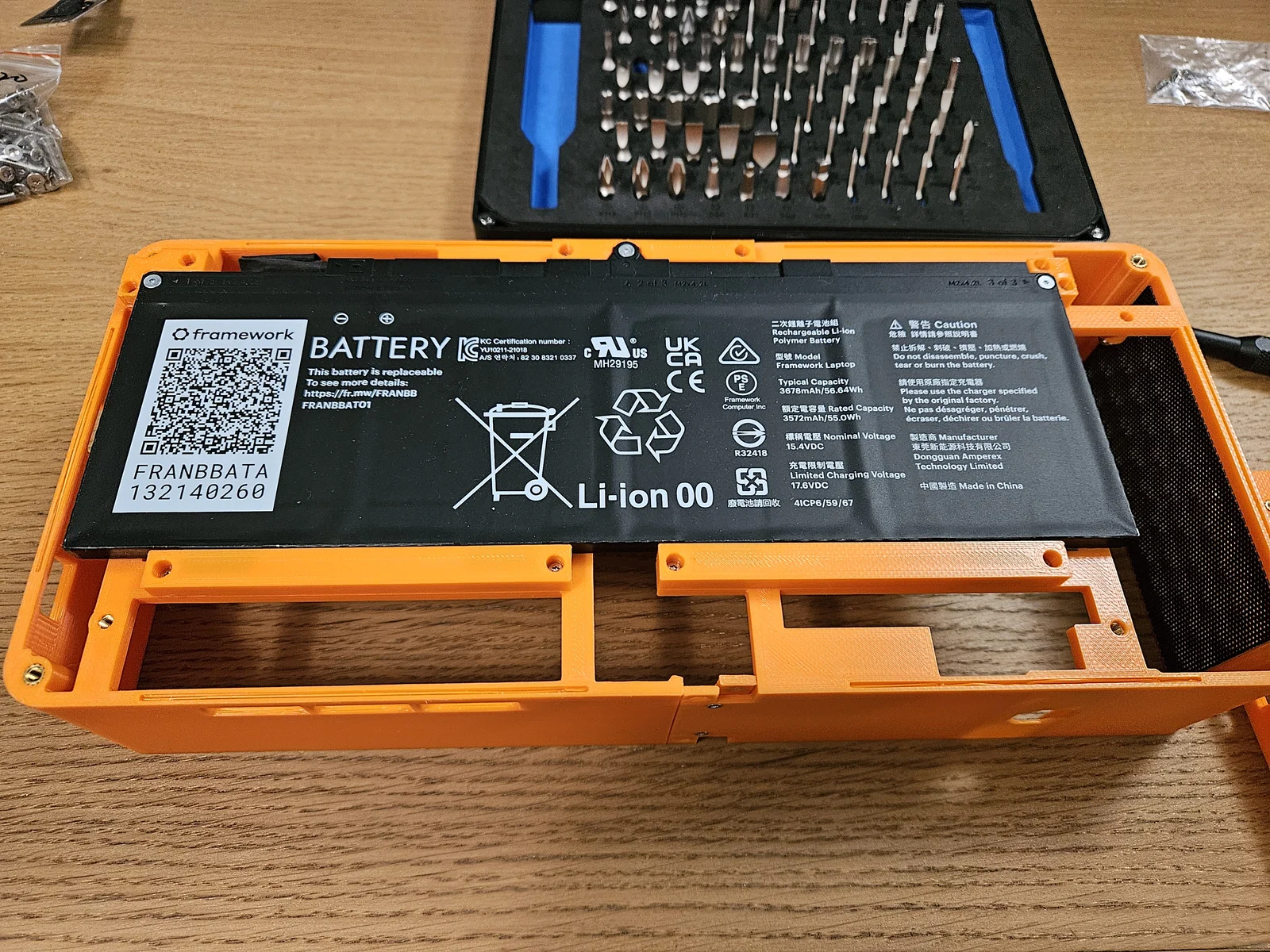

  • Hỗ trợ pin dự phòng hoàn toàn, giảm rủi ro hỏng dữ liệu khi mất điện
  • Pin có thể giới hạn sạc 50% trong BIOS để kéo dài tuổi thọ

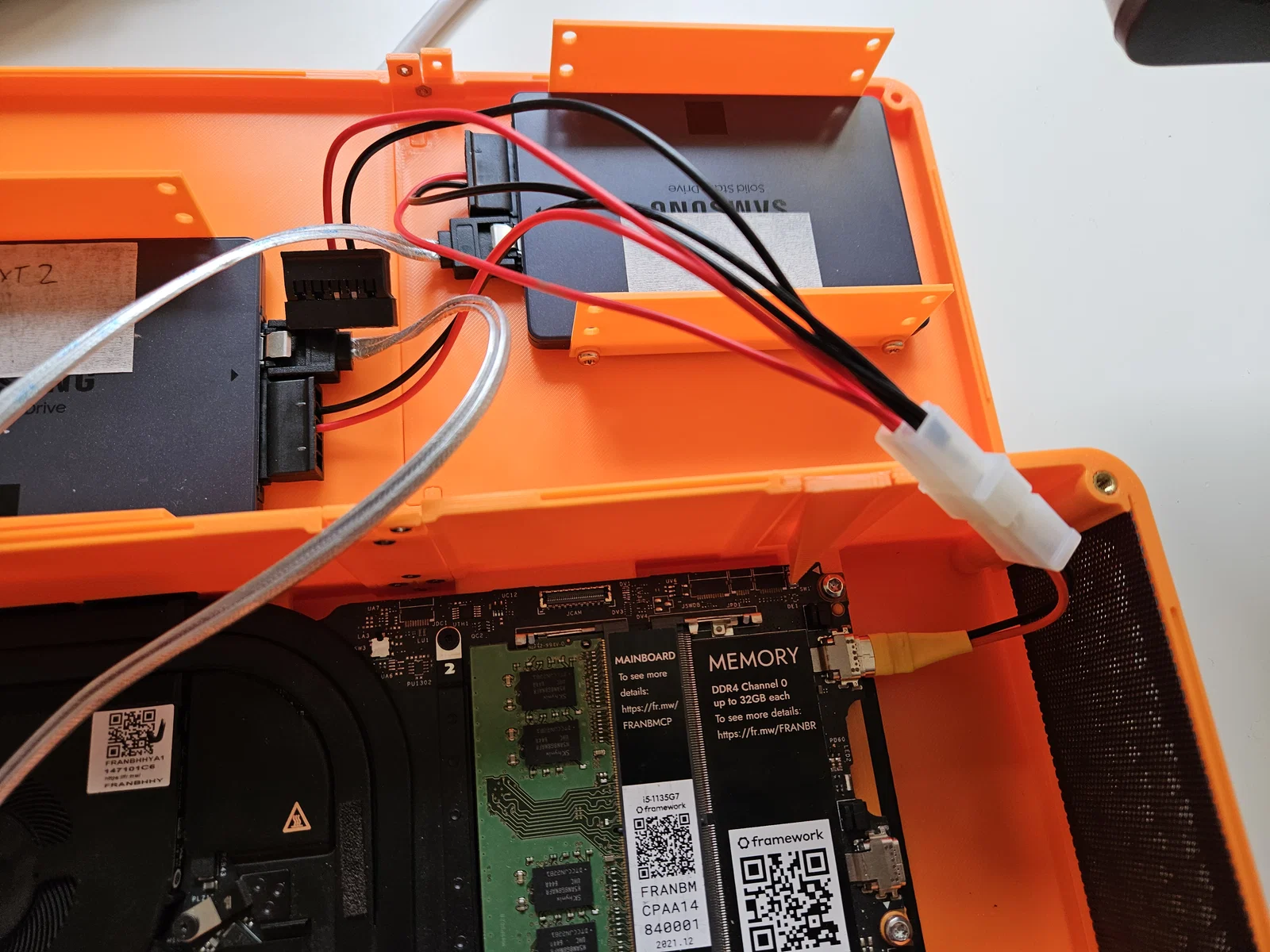

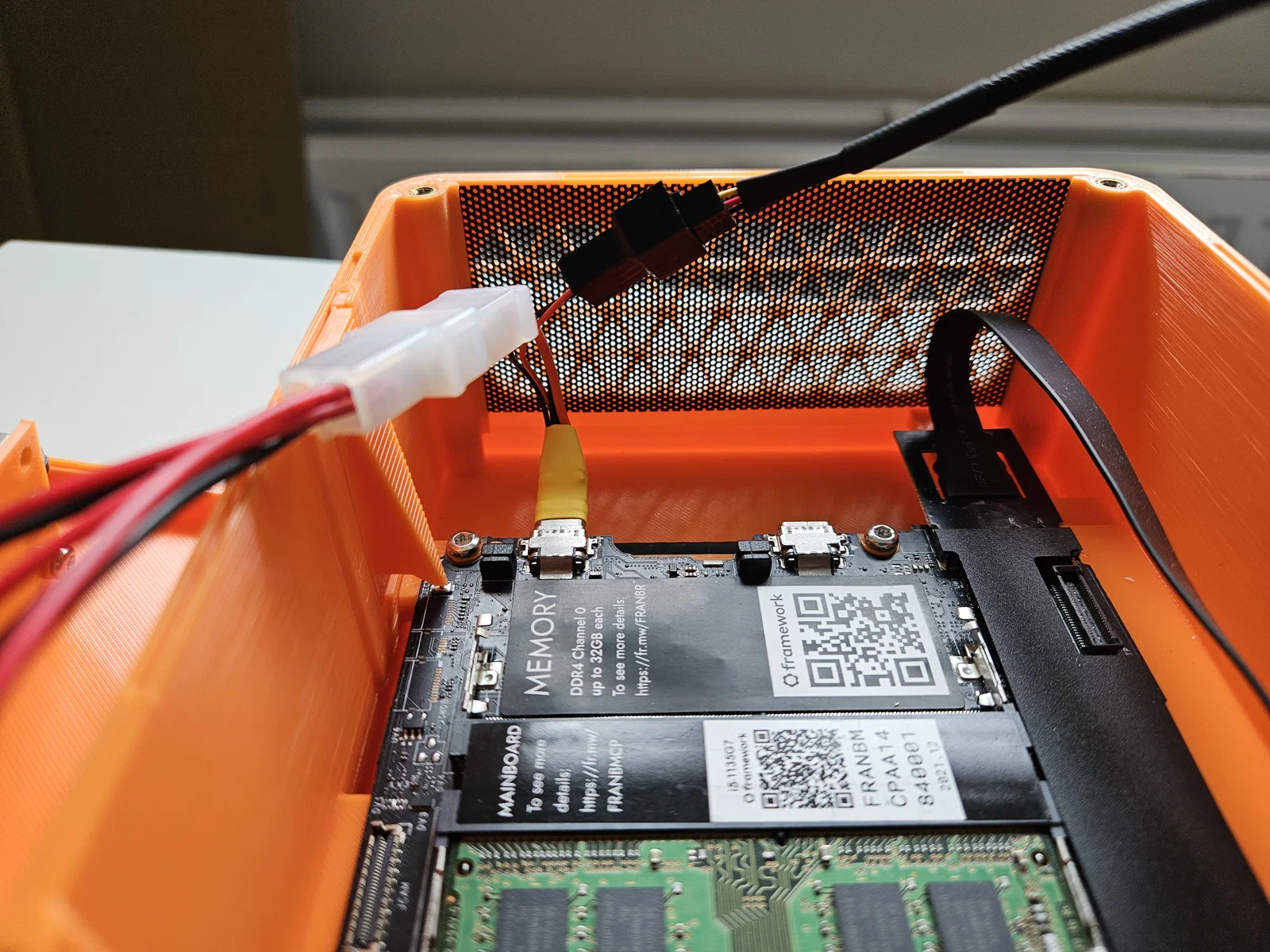

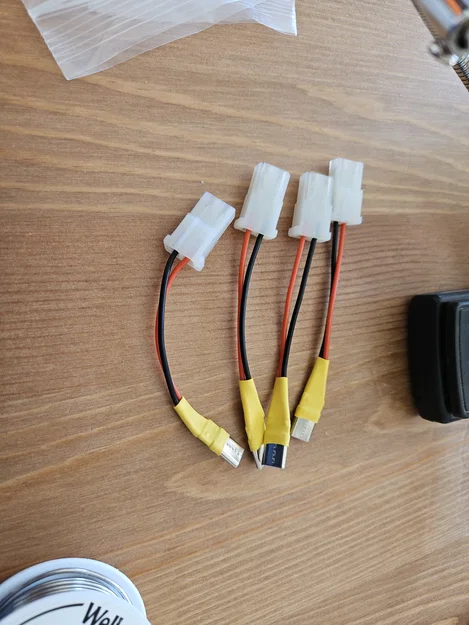

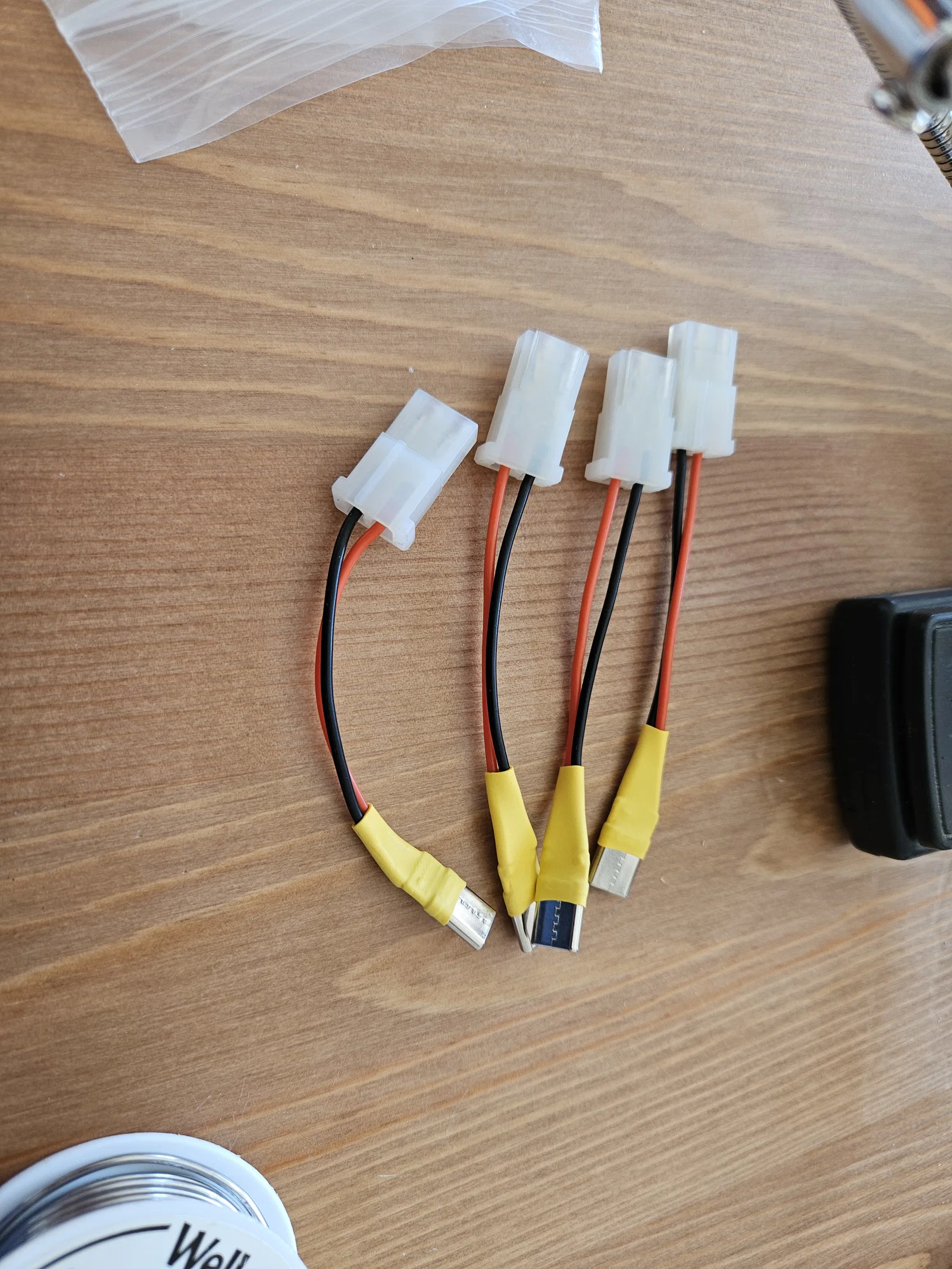

  • Nguồn SATA cấp qua cổng USB-C. Cần tự làm cáp chuyển USB-C sang SATA
• Cổng ngoại vi
  • 2 cổng USB-C/Thunderbolt để sạc/truyền dữ liệu hoặc cấp nguồn cho ổ cứng bên trong
• Hiệu năng
  • CPU/RAM mạnh mẽ hơn nhiều so với các dòng Raspberry Pi, có thể nâng cấp trong tương lai
  • Hỗ trợ tăng tốc phần cứng Intel/AMD iGPU để giải mã media
• Tản nhiệt

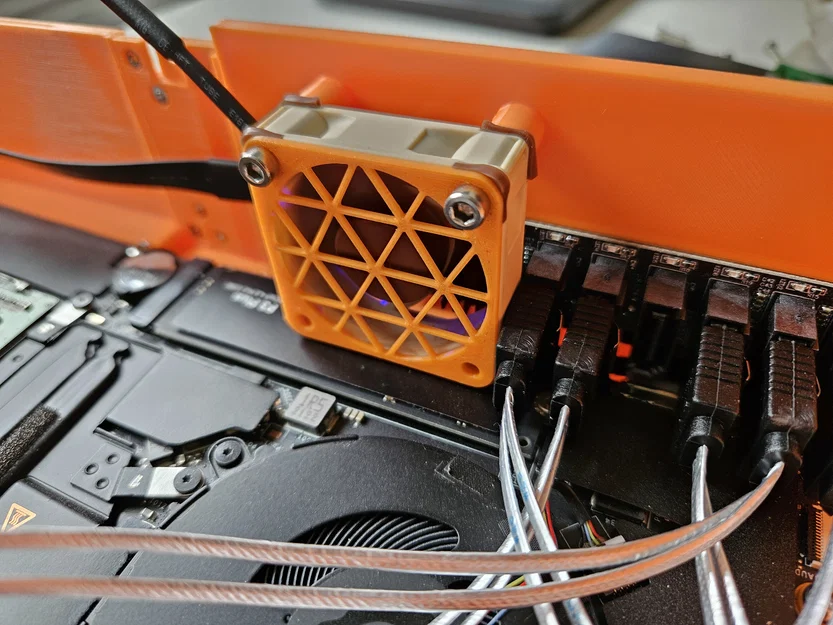

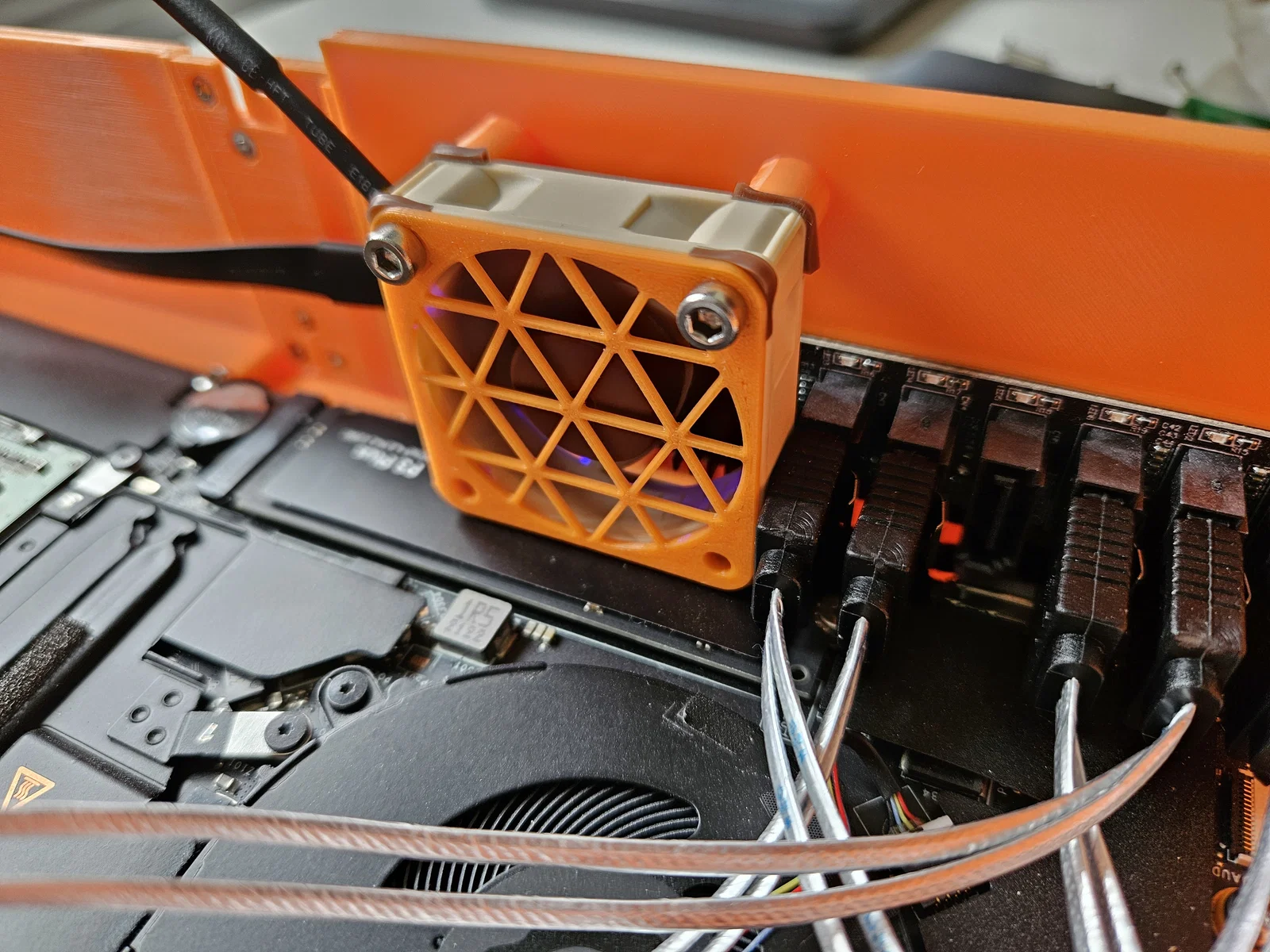

  • Làm mát áp suất âm: quạt hút gió qua thân máy, làm mát main và pin rồi thổi ra ngoài

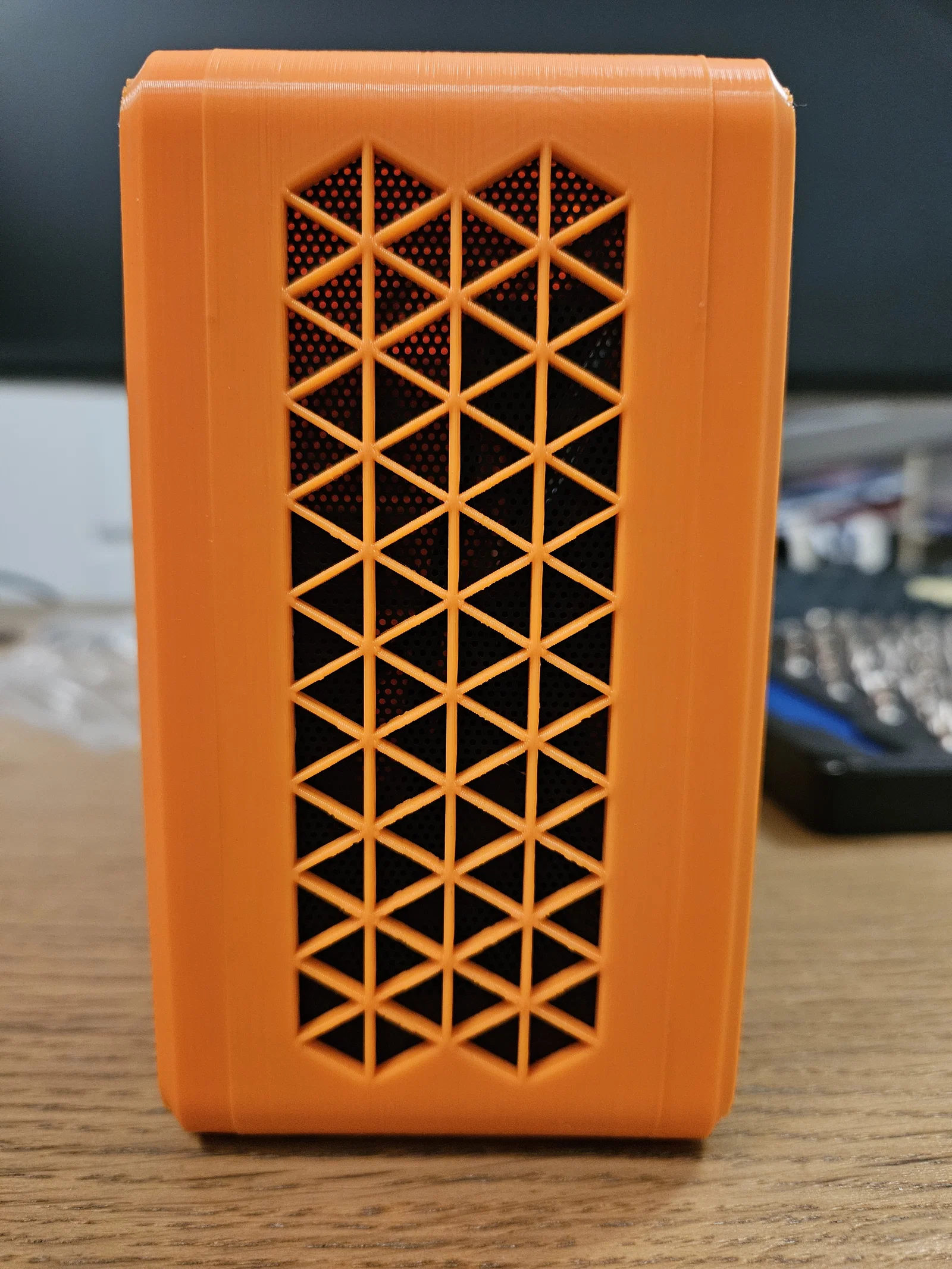

  • Có khe để gắn lọc bụi

Linh kiện cần mua

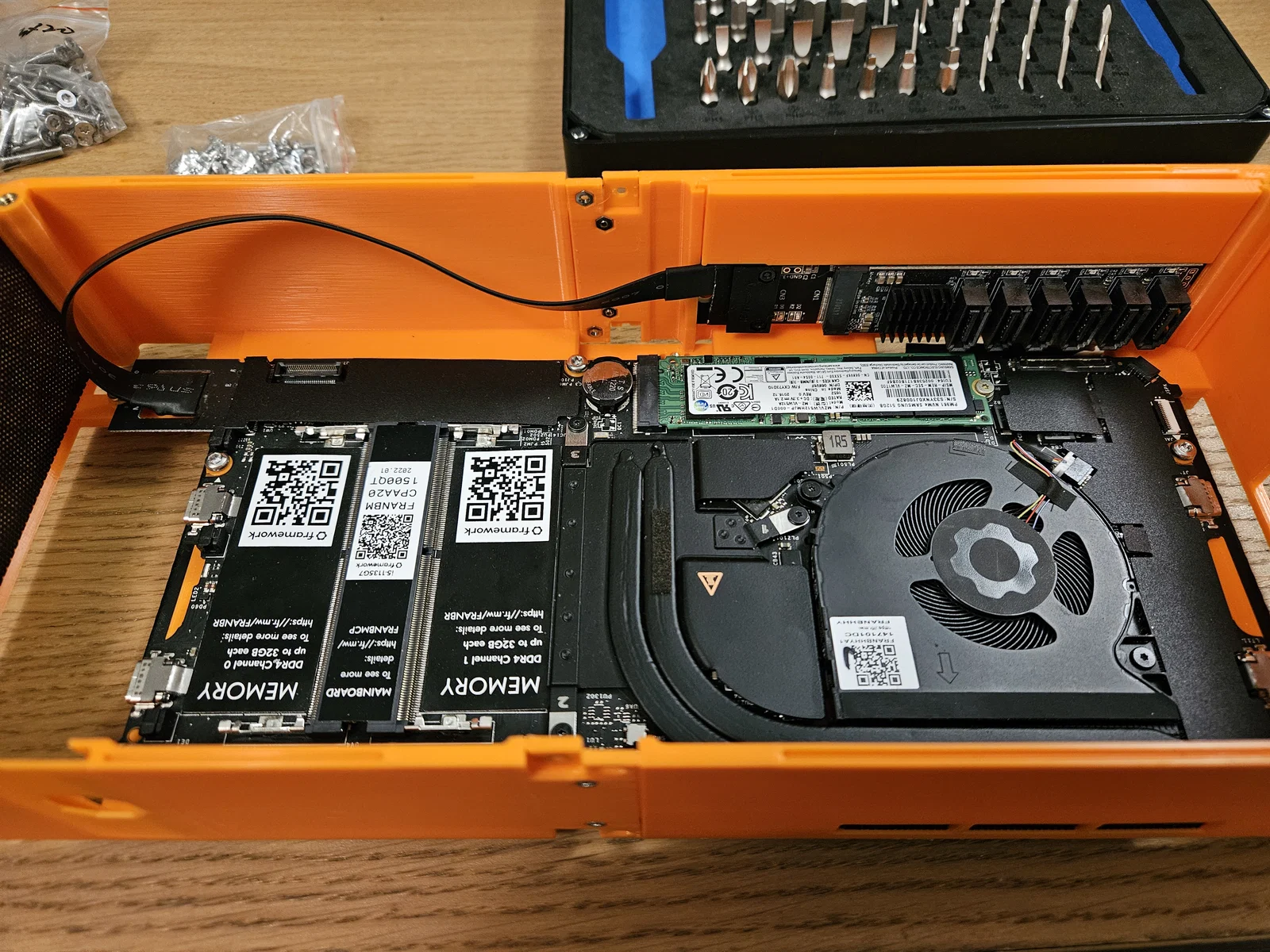

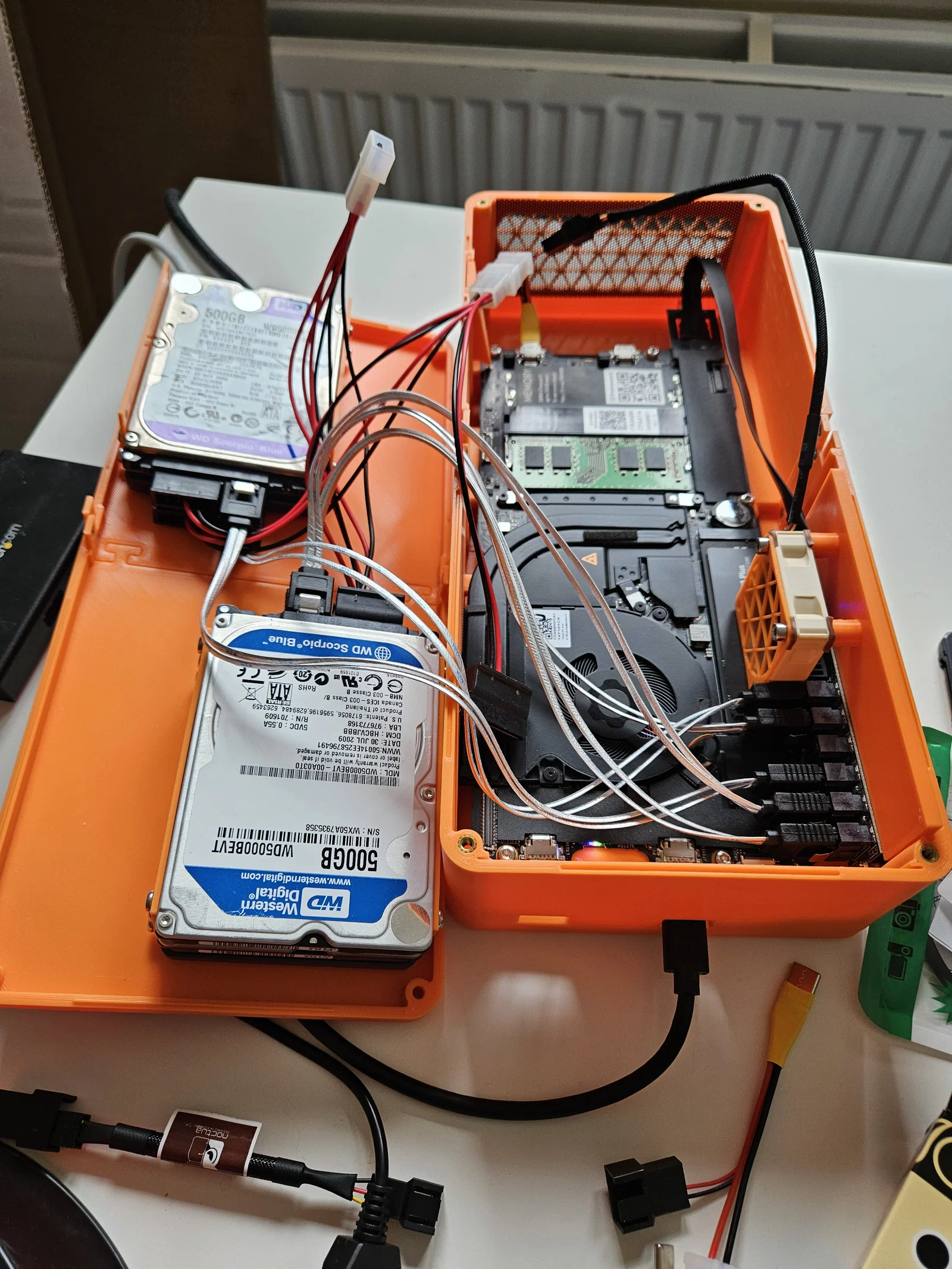

• Máy tính: Mainboard Framework 13 + RAM, Pin Framework 13, ổ NVMe làm ổ hệ thống, ổ SATA (HDD hoặc SSD tùy ý)

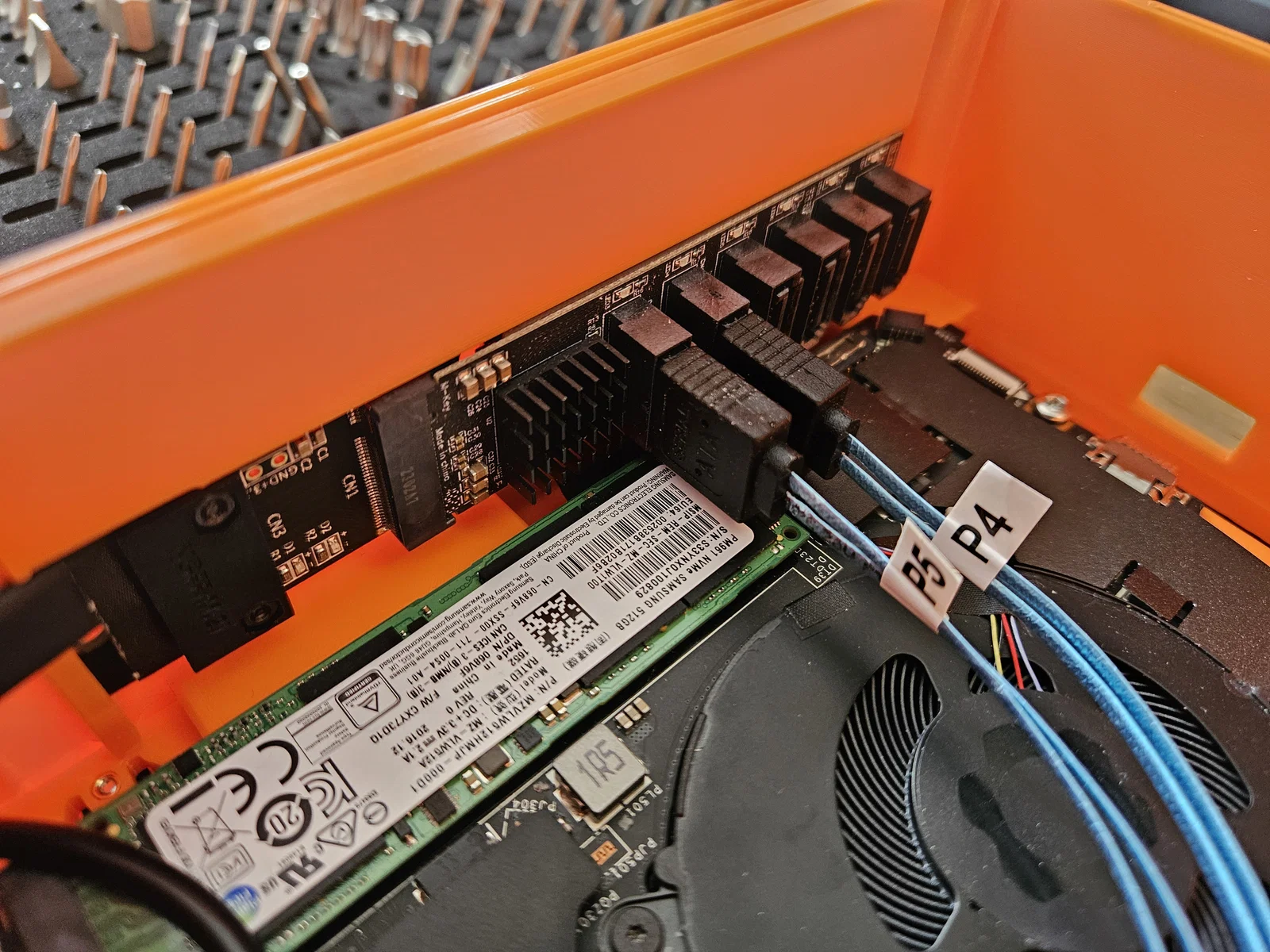

• Điện tử: M.2 sang 6x SATA (chipset ASM1166), quạt 40mm (chạy điện 5V), bộ chuyển đổi M.2 A/E sang M key
• Cáp kết nối: (6x) cáp dữ liệu SATA, linh kiện DIY cáp nguồn USB-C sang SATA, đầu nối 2-pin molex, jack USB-C hỗ trợ 3A
• Ốc vít và linh kiện cơ khí: (Danh sách ốc M3, M2 và brass insert tương ứng)

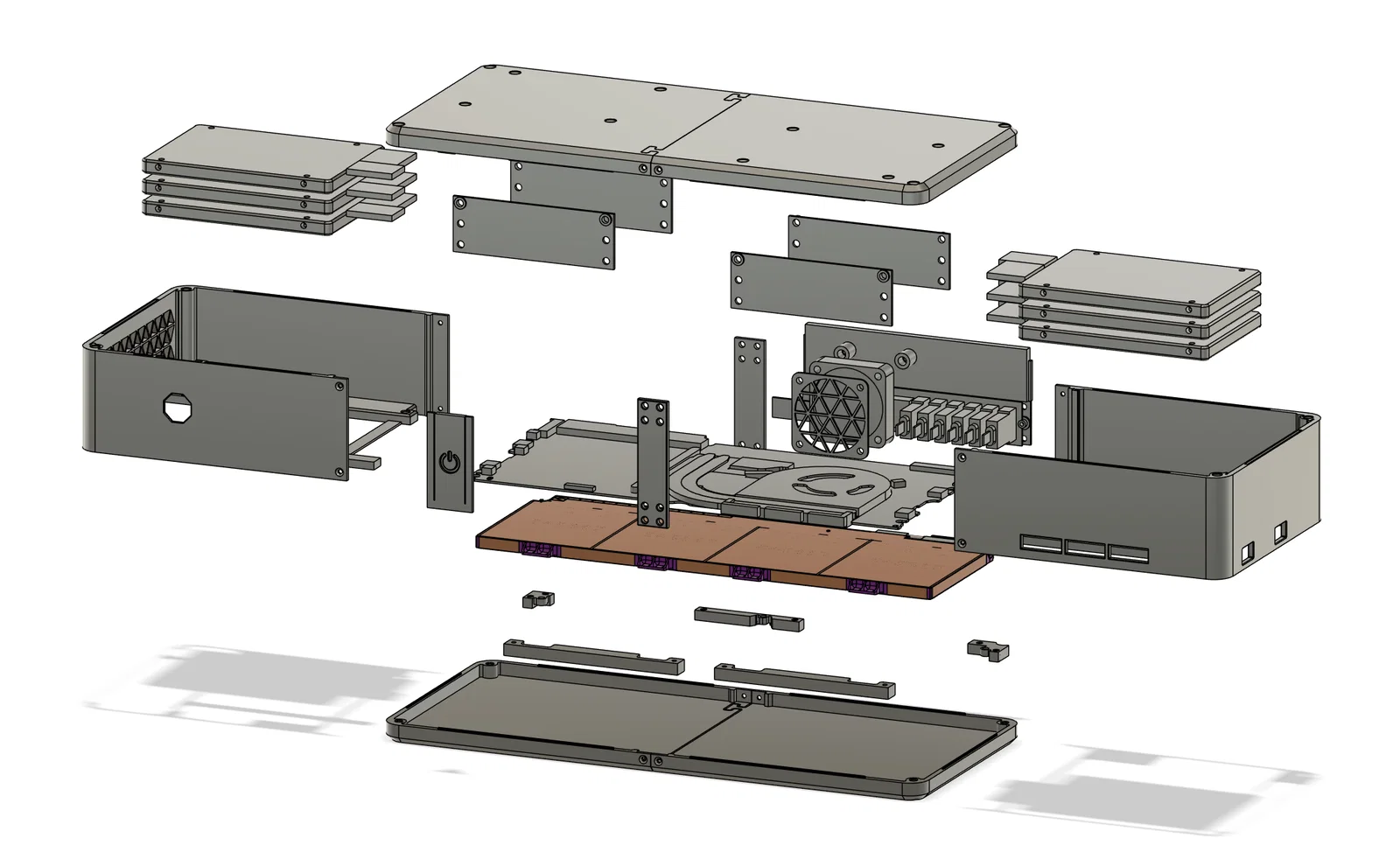

Danh sách in 3D và phụ kiện

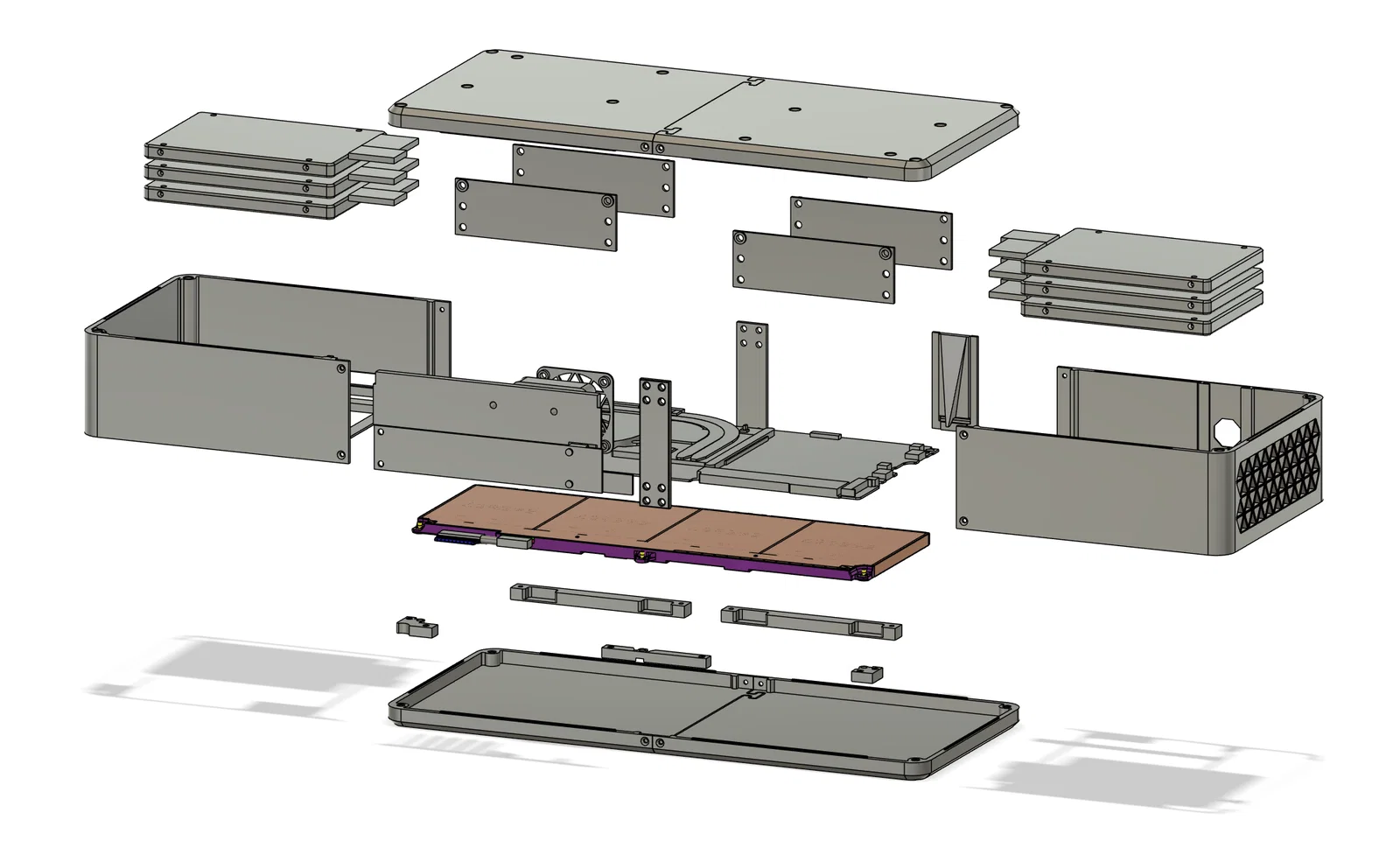

*(Tham khảo hướng dẫn lắp ráp trong file gốc để biết vị trí ốc vít)

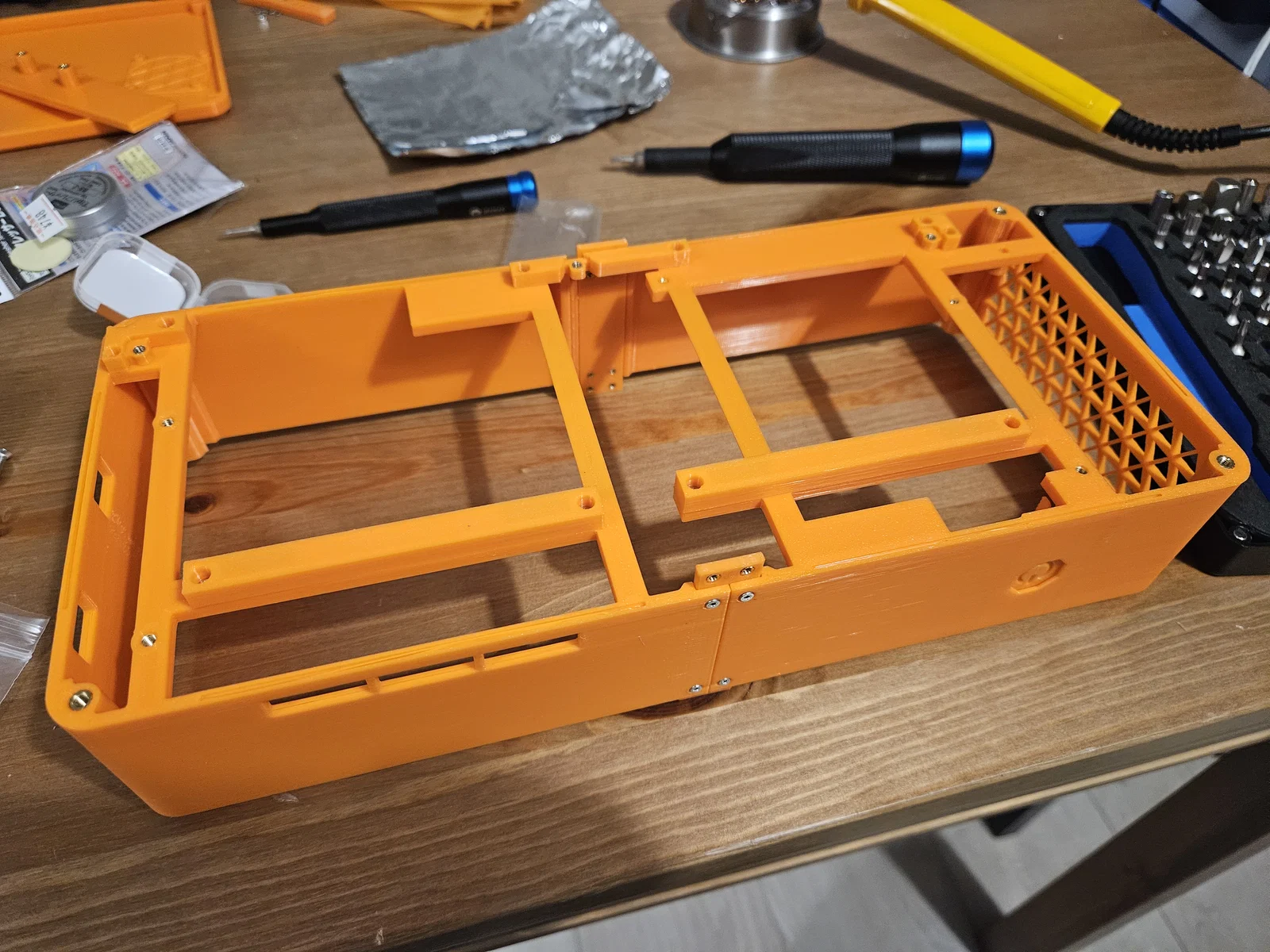

Hướng dẫn in 3D

• Chất liệu: PLA (PETG/ABS vẫn ổn)
• Layer height: 0.2mm
• Nozzle: 0.4mm
• Không cần support (nhưng hãy kiểm tra hướng đặt vật thể trước khi in)

Lưu ý quan trọng

• Việc in bộ case này khá khó do cần độ chính xác cao. Hãy đảm bảo hiệu chuẩn X/Y bước/mm.
• Nên sử dụng Klipper pressure advance hoặc Marlin linear advance.
• Cần đảm bảo bàn in phẳng vì khung midframe khá lớn dễ bị cong vênh.
• Adapter M.2 SATA nên cắm vào khe Wifi/Bluetooth để tối ưu hóa năng lượng CPU (tránh lỗi PCIe của ASM1166).
