Ống dẫn gió H3DA V1.2 – Quạt 5015 kép cho Ender 3 S1/Pro/Plus – Nay hỗ trợ quạt 4028 (Beta)

Cập nhật mới nhất 27/07/25

Ba cửa thoát khí (beta): đã thêm một ống dẫn trung tâm bổ sung cho hai cửa thoát khí bên hông truyền thống, giúp làm mát trực tiếp vào đầu phun và cải thiện luồng khí bao quanh trên vật thể in. Được thiết kế dành riêng cho hotend CHCB-OT.

Ngàm gắn quạt mới: thay thế thiết lập quạt 5015 kép bằng một quạt thổi 4028 áp suất cao.

Khả năng tương thích: ống dẫn ThreeHorns chỉ tương thích với ngàm gắn quạt 4028 mới. Nó không tương thích với thiết lập quạt 5015 kép trước đó.

Cập nhật mới nhất 28/04/24 Bộ phận trên ngàm gắn quạt 5015 đã được sửa đổi; giờ đây bạn có thể dùng thêm ốc vít M4. (Hỗ trợ quạt DUCT H3DA V1.2 280424 -M4-Screw)

Cập nhật mới nhất 17/03/24

Hỗ trợ ốc vít cho ống dẫn: Độ dày của các điểm hỗ trợ được tăng lên để cải thiện độ ổn định và khả năng chịu lực.

Giá đỡ quạt: Độ dày của các mặt trên giá đỡ quạt đã được tăng lên để đảm bảo độ khớp tối ưu và chính xác.

Giá đỡ thay thế cho quạt hotend: Đã thêm một giá đỡ thay thế chuyên dụng cho quạt hotend tương thích với máy đùn CHCB-OT, nhờ đó cải thiện hiệu suất và độ tương thích.

Cập nhật mới nhất 10/03/24: cải thiện luồng khí, sửa đổi cho hotend Trianglelab CHCB-OT.

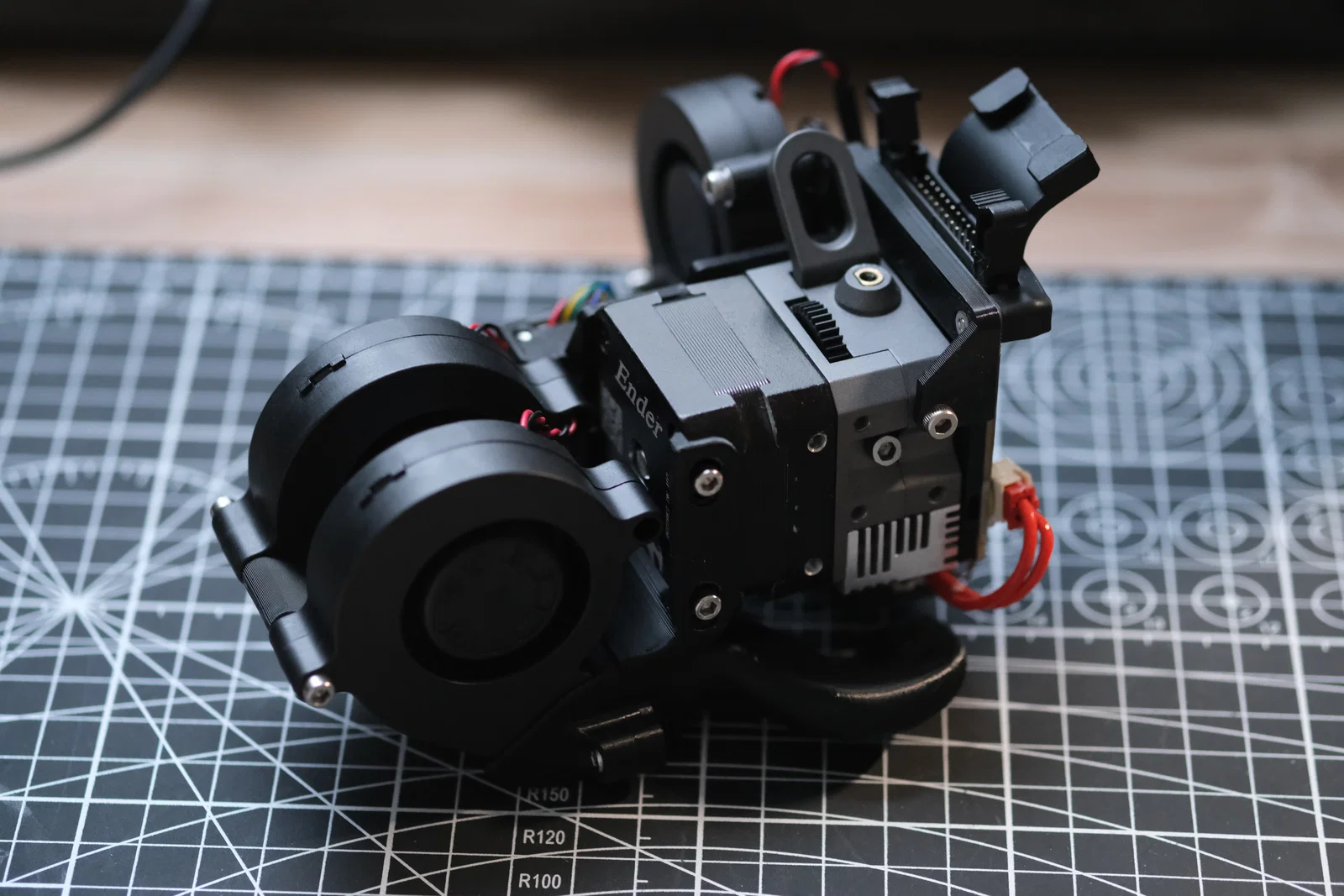

Modular fan duct H3DA V1.2 Dual dành cho Creality Sprite Extruder là hệ thống làm mát được thiết kế cho các dòng máy in Ender 3 S1, S1 Pro và S1 Plus. Hệ thống ống dẫn với quạt 5015 kép này đang trong quá trình phát triển nhằm tối ưu hóa khả năng làm mát và chất lượng bản in.

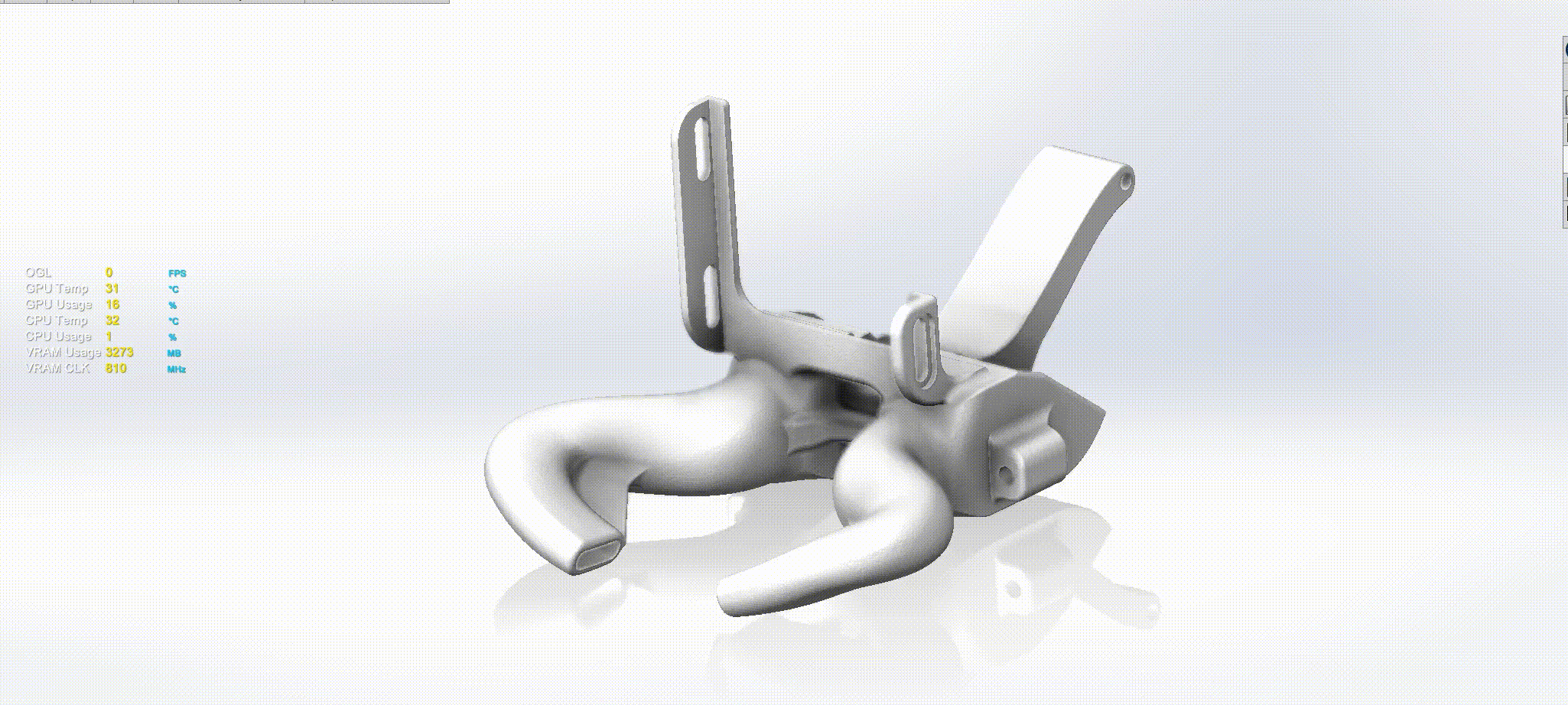

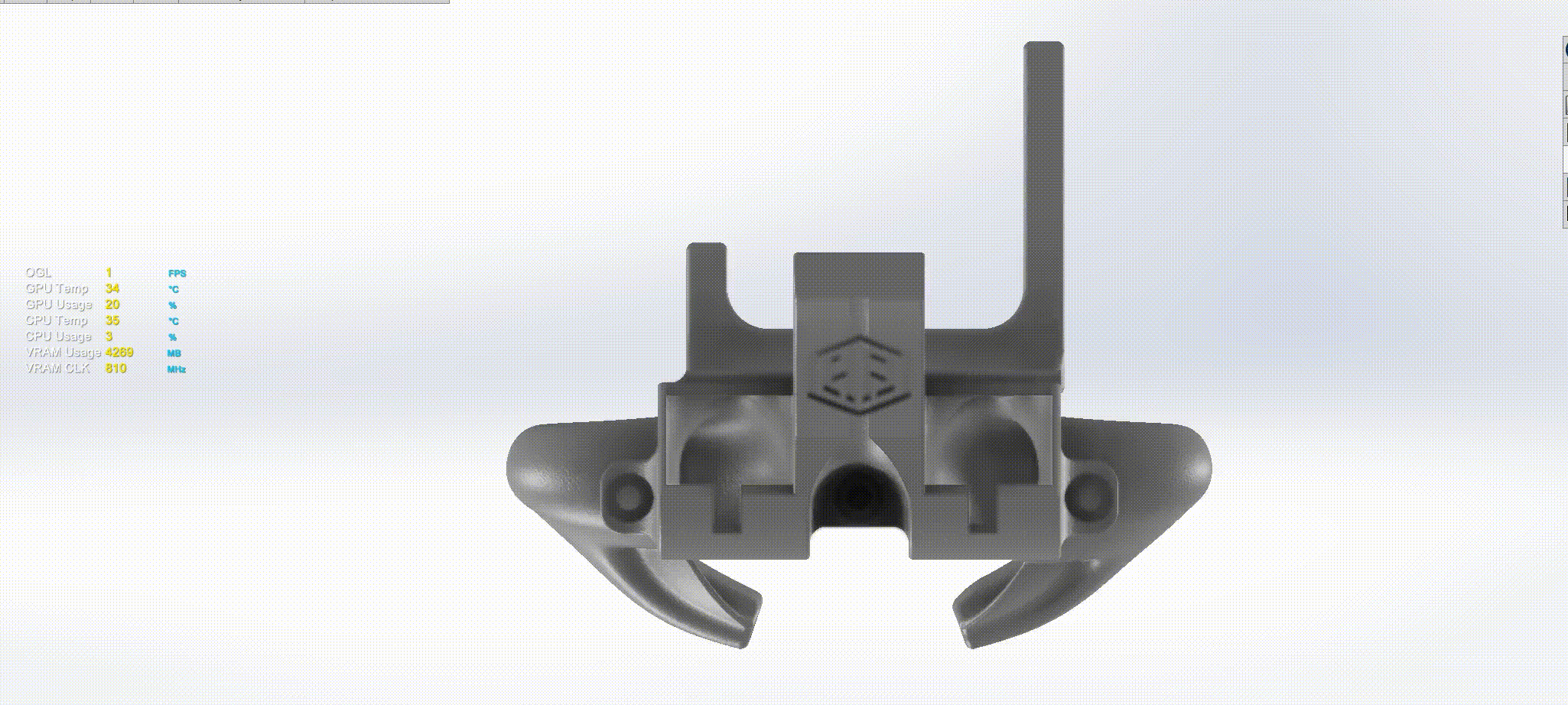

Ống dẫn H3DA V1.2 được thiết kế bằng SOLIDWORKS

Các đặc điểm chính:

• Khả năng tương thích: Dành riêng cho Ender 3 S1, S1 Pro và S1 Plus.
• Thiết kế quạt kép: Tăng cường làm mát cho chất lượng in vượt trội.
• Phiên bản 1.1: Có thể thay đổi dựa trên phản hồi để hoàn thiện hơn.
• Thích ứng với Hotend Trianglelab CHCB-OT

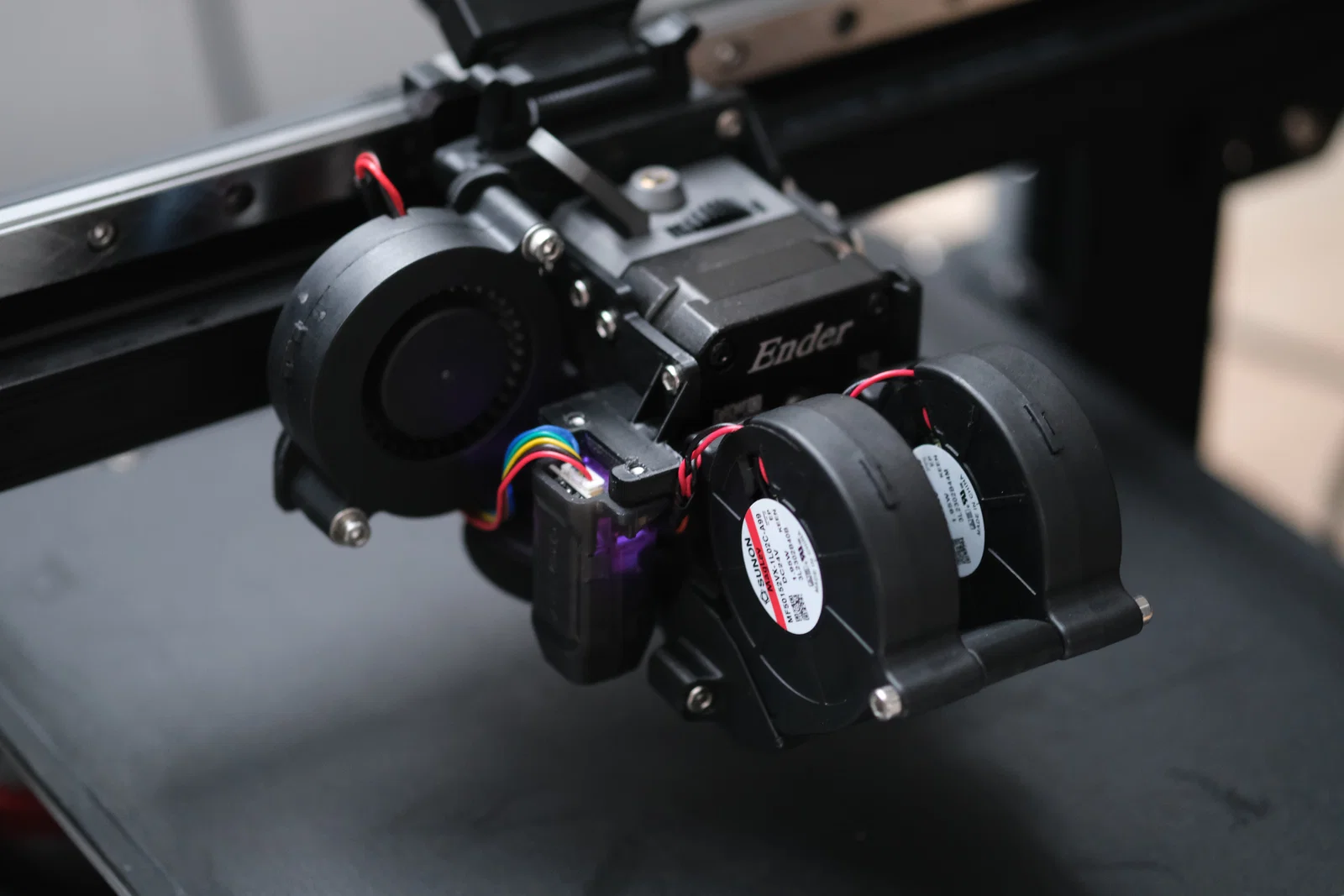

Tôi đã trực tiếp thử nghiệm sản phẩm này trong vài tuần qua và nhận thấy kết quả rất khả quan.

Cập nhật 25/03/24 -- Nếu bạn không muốn thay quạt 3010 trên hotend, bạn có thể sử dụng file BackplateNuts CR Touch (cho hotend gốc hoặc hotend CHCB-OT)

LƯU Ý: Nếu vị trí của CR-Touch gây cản trở việc lắp đặt ống dẫn H3DA, hãy cân nhắc di dời nó để tránh va chạm.

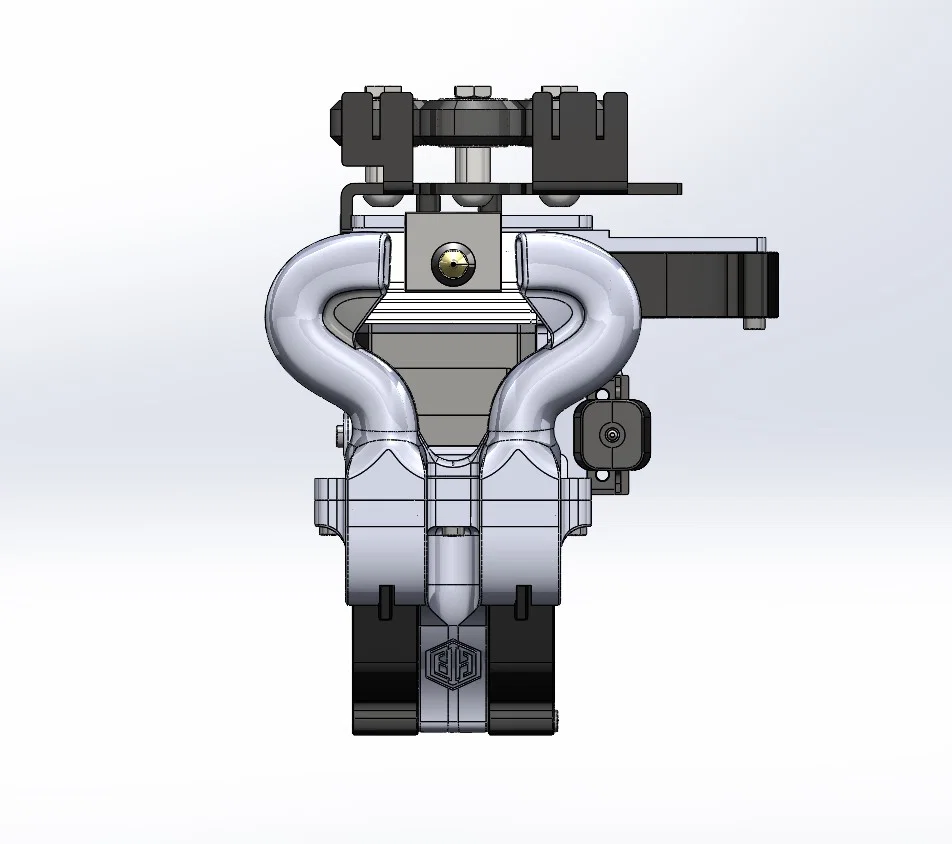

Để lắp đặt hiệu quả H3DA DUCT V1.2 lên các máy in Ender 3 S1, S1 Pro và S1 Plus, bạn cần sửa đổi hệ thống làm mát của hotend. Lý do là vì vị trí của CR-Touch xung đột với vị trí đặt ống dẫn, đòi hỏi phải di chuyển ngàm CR-Touch khoảng 4 mm.

Khi di chuyển CR Touch, bạn nhớ điều chỉnh lại x-offset.

Giá trị này hoạt động tốt đối với tôi:

x_offset: -34.0

Một bộ phận chuyên dụng đã được thiết kế để hỗ trợ việc di dời CR-Touch, cho phép lắp đặt H3DA DUCT V1.2. Các file cần thiết cho việc điều chỉnh này đã được tải lên và có sẵn trực tiếp trong bài đăng này.

Bạn cũng có thể sử dụng bộ phận này nếu không muốn thay đổi quạt hotend:

• Backplate-Nuts-CRTouch Stock Hotend.stl hoặc
• BackplateNutsCR Touch CHCB-OT Hotend.STL (Trianglelab hoặc các loại tương tự)

Phần cứng yêu cầu:

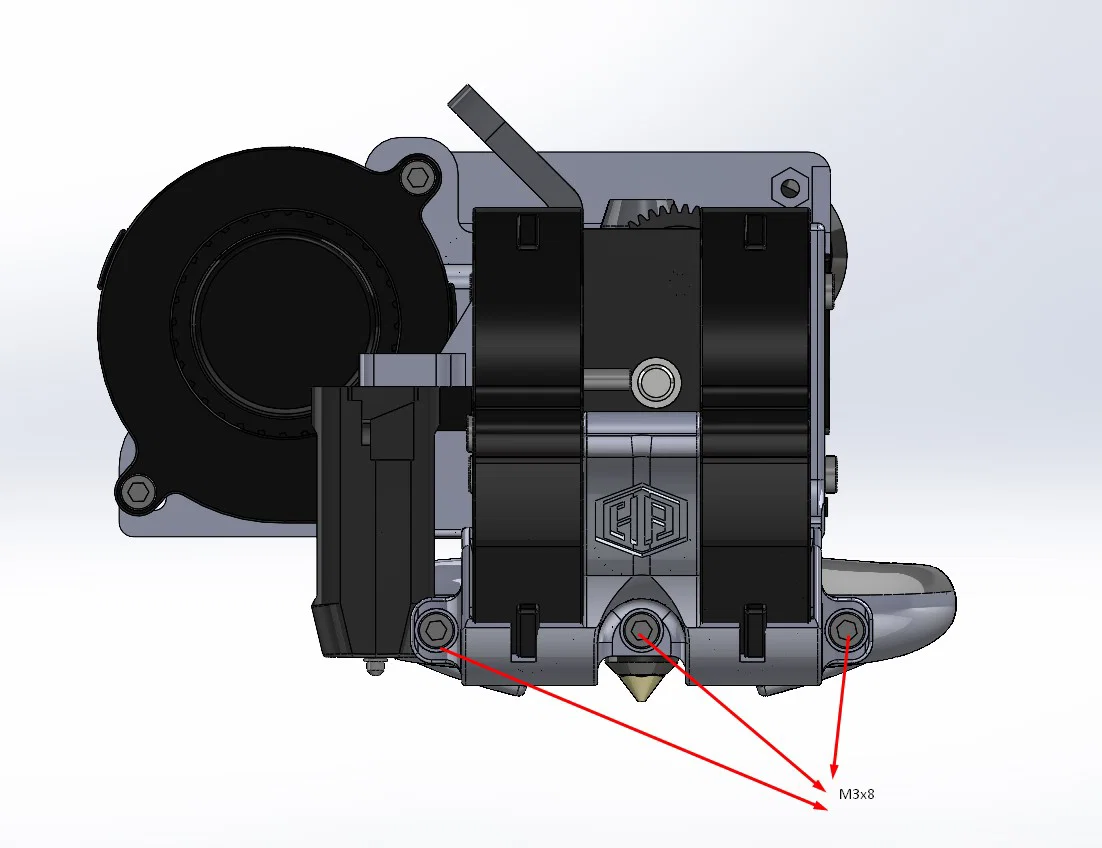

3x M3 8mm

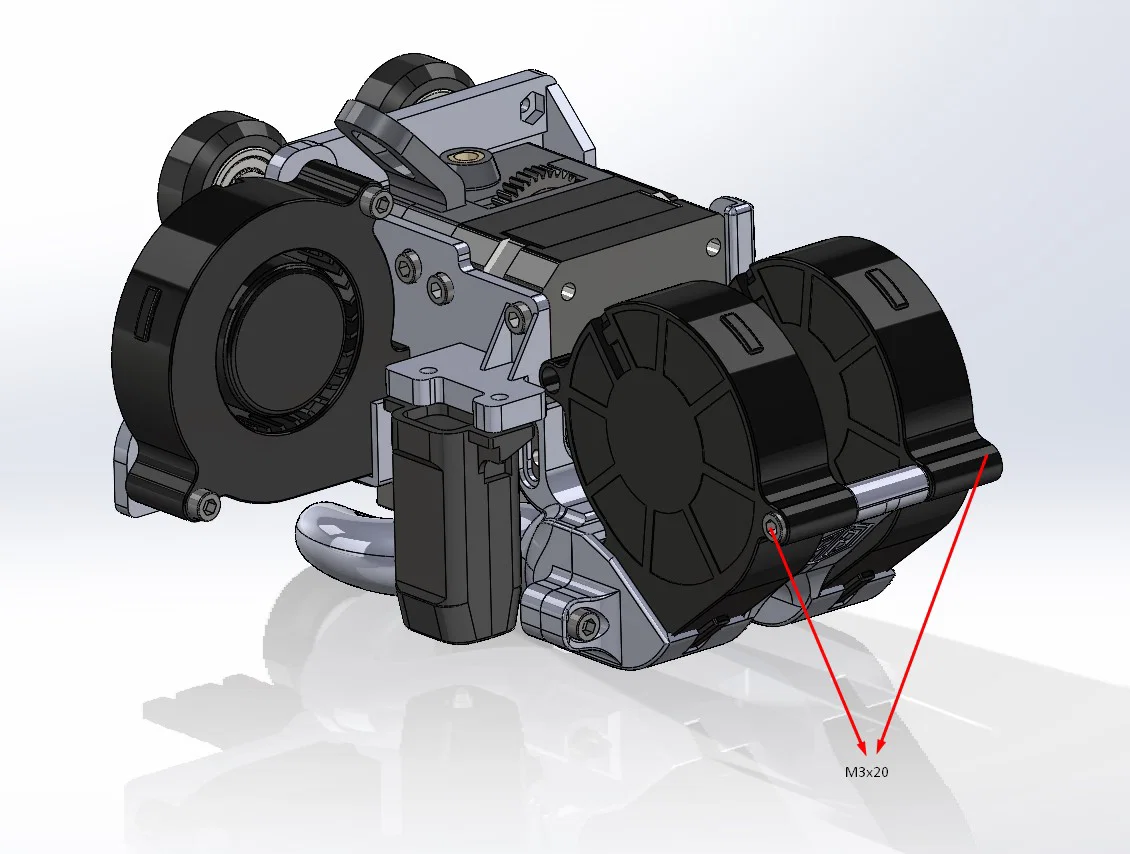

2x M3 20mm

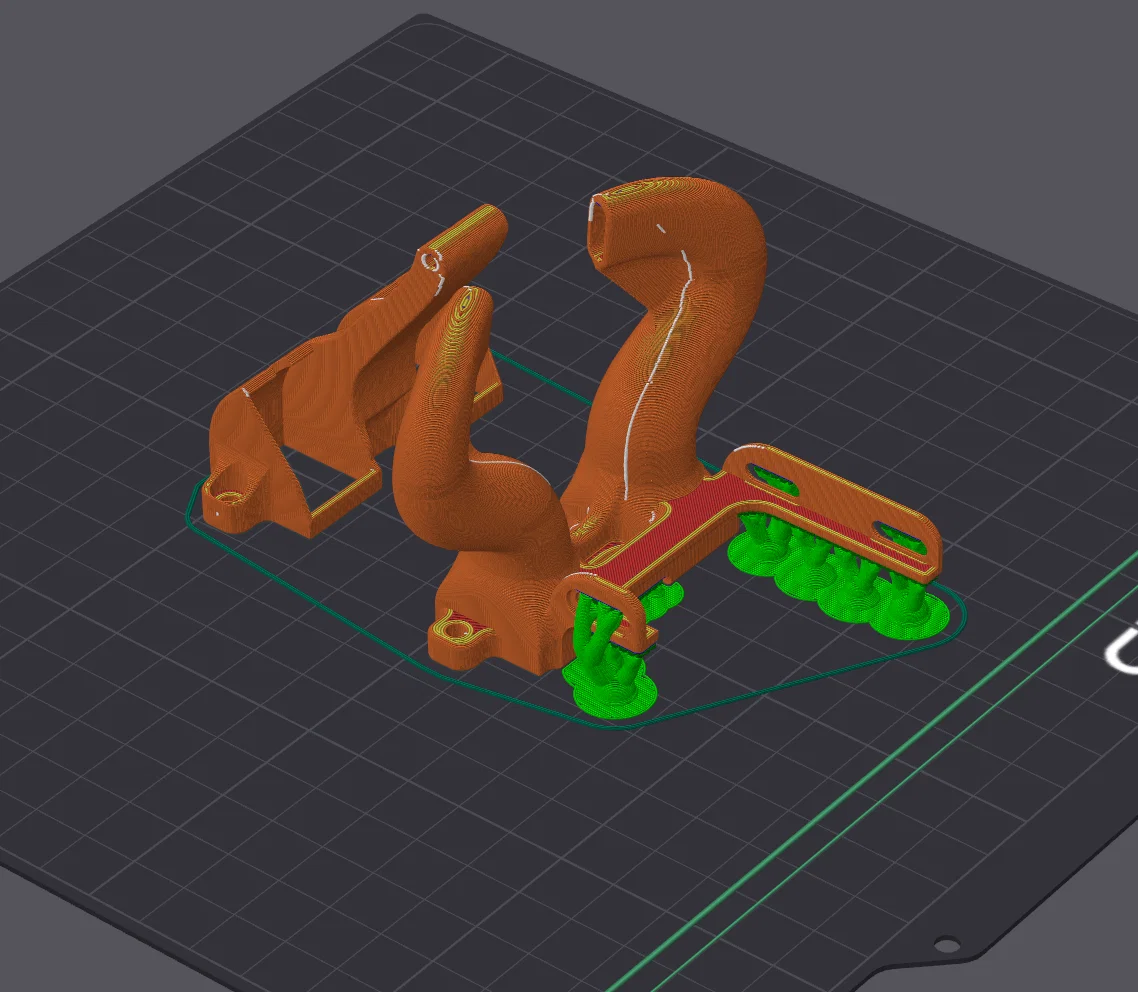

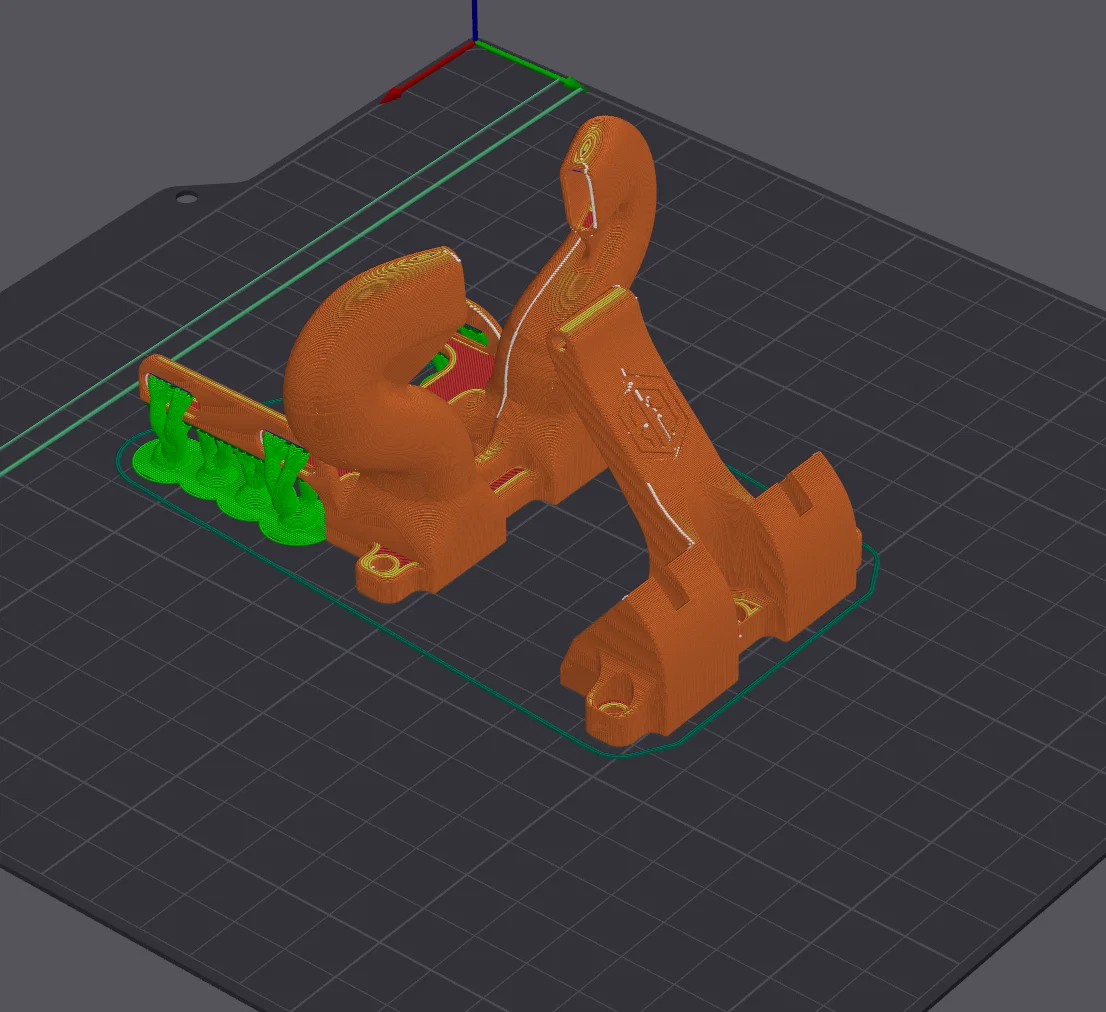

Khuyến nghị in 3D:

Để đạt kết quả tốt nhất, hãy chọn loại nhựa chịu được nhiệt độ cao như PETG, PCTG, ABS, ASA hoặc PC. Lưu ý này giúp tránh hiện tượng biến dạng do nhiệt từ đầu phun.

• Kích thước đầu phun: 0.4 mm
• Chiều cao lớp in: 0.2 mm hoặc ít hơn
• Tường (Walls): 3-4 lớp để đảm bảo độ bền
• Infill: 40%
• Support: Có

Sản phẩm này miễn phí!!! Vì vậy, vui lòng dành chút thời gian để gửi phản hồi của bạn. Ý kiến của các bạn rất đáng quý. Chỉ cần đăng một "Make" và chia sẻ trải nghiệm của bạn. Tôi sẽ xem xét kỹ mọi câu hỏi hoặc góp ý của các bạn. Cảm ơn nhé :)
