Giá treo mũi khoan gắn tường (hệ mét và hệ inch)

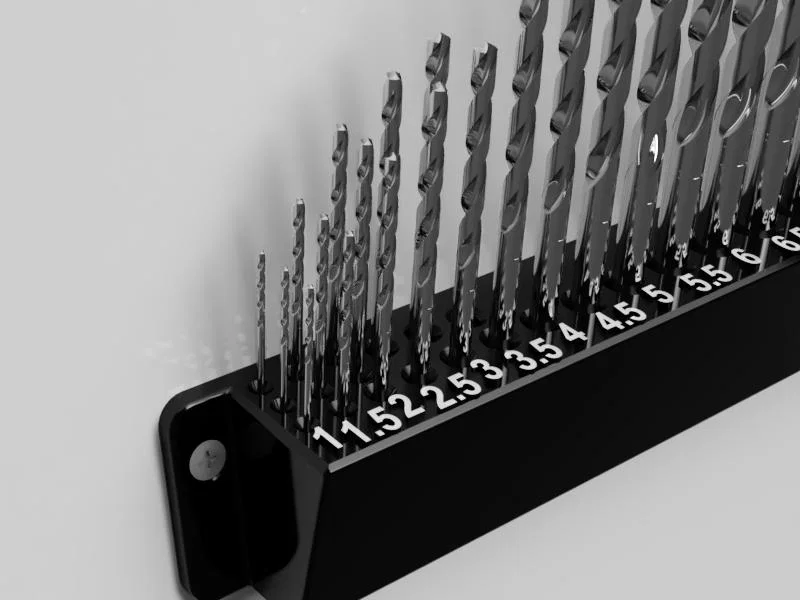

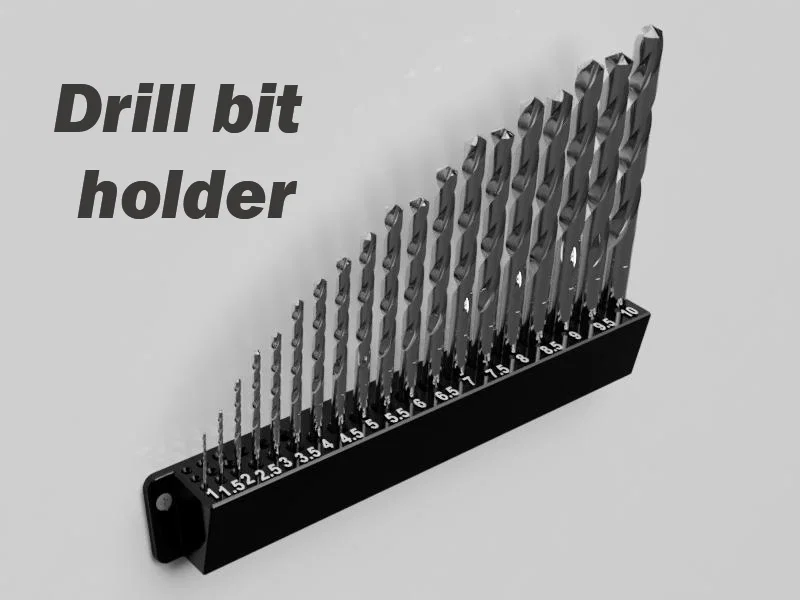

Đây là bộ đế giữ mũi khoan được thiết kế để bạn dễ dàng nhìn thấy, lấy ra và cất giữ mũi khoan. Các lỗ được thiết kế rộng hơn 0,5mm so với kích thước thực và đế được nghiêng một góc 10 độ. Mình có bổ sung thêm một vài lỗ phụ cho các mũi khoan nhỏ vì mấy mũi này hay bị mất hoặc gãy lắm.

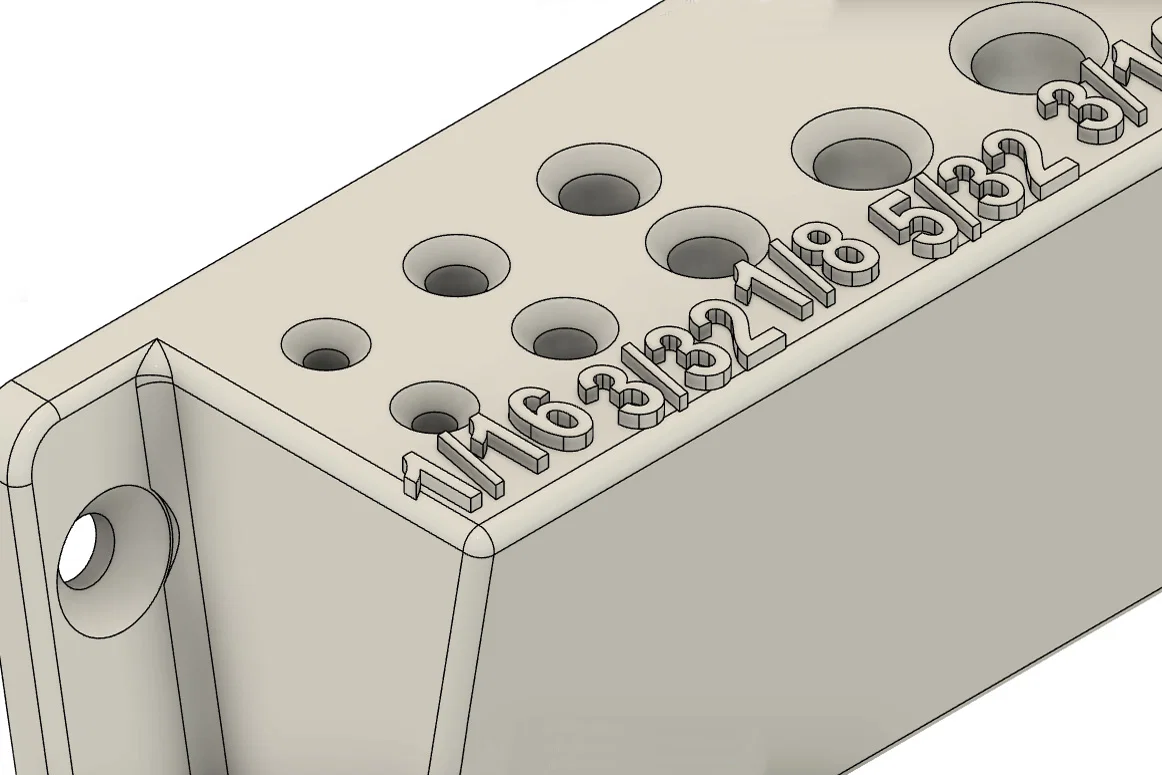

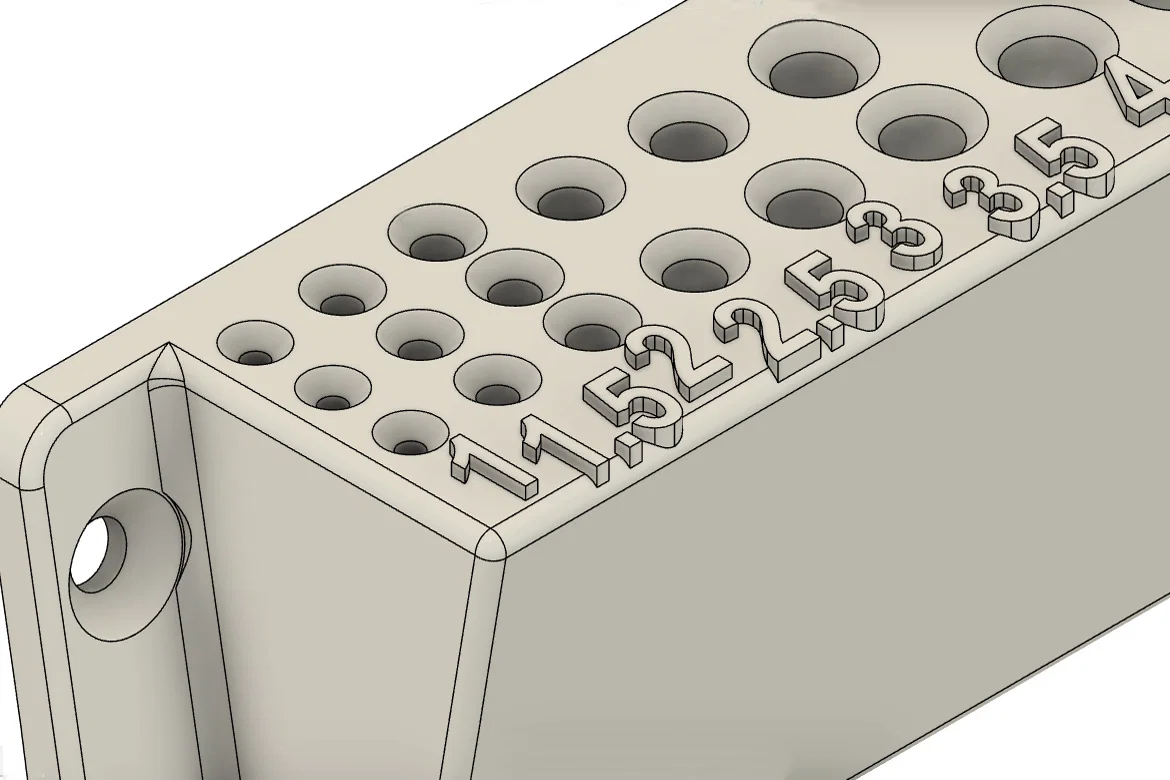

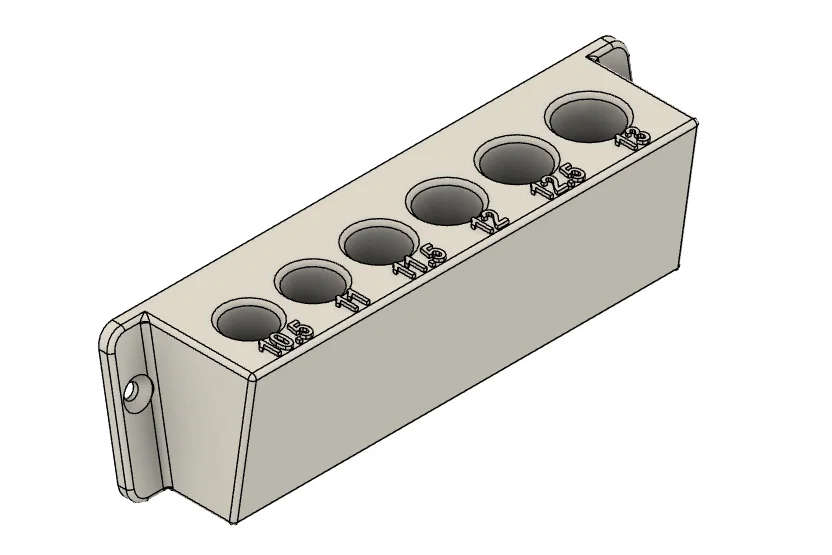

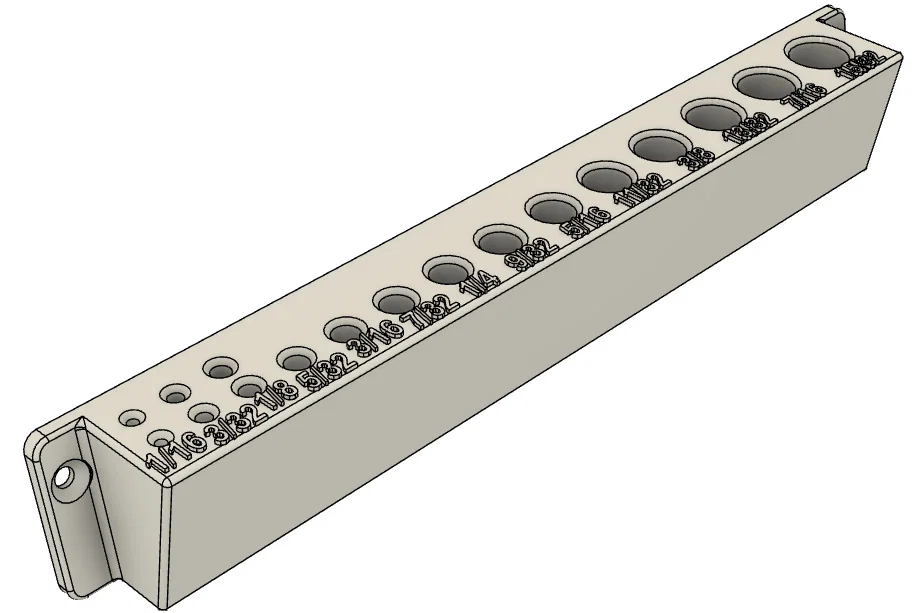

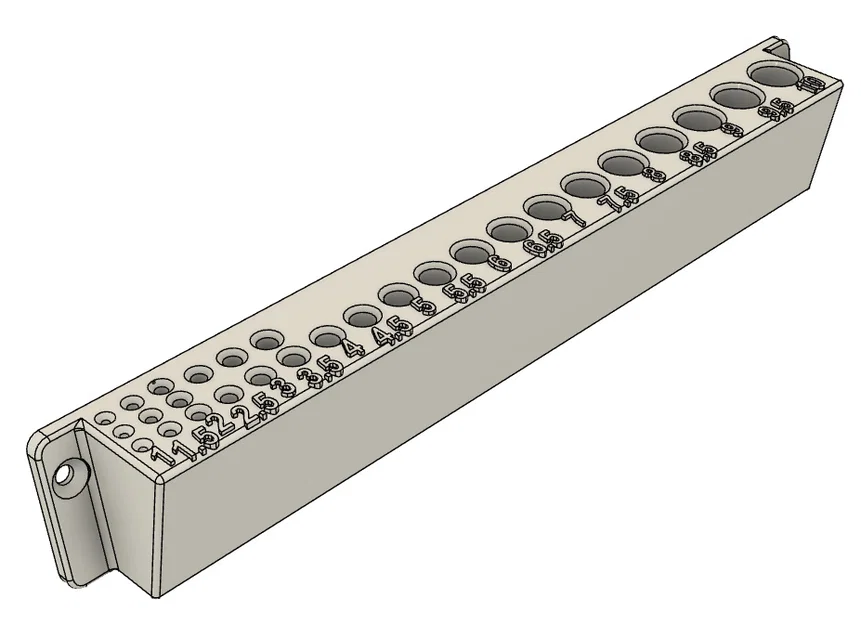

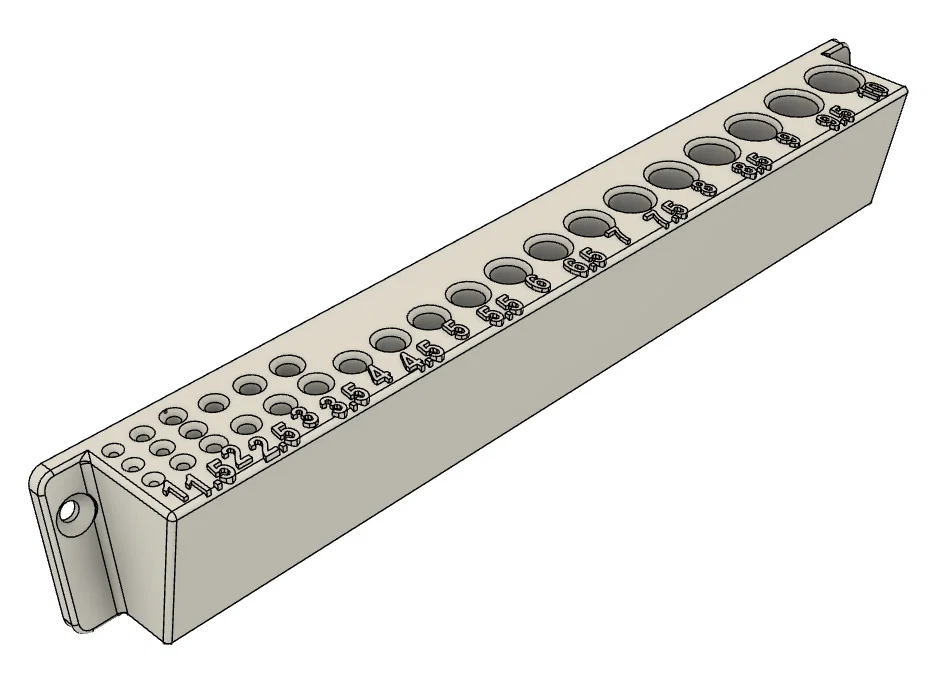

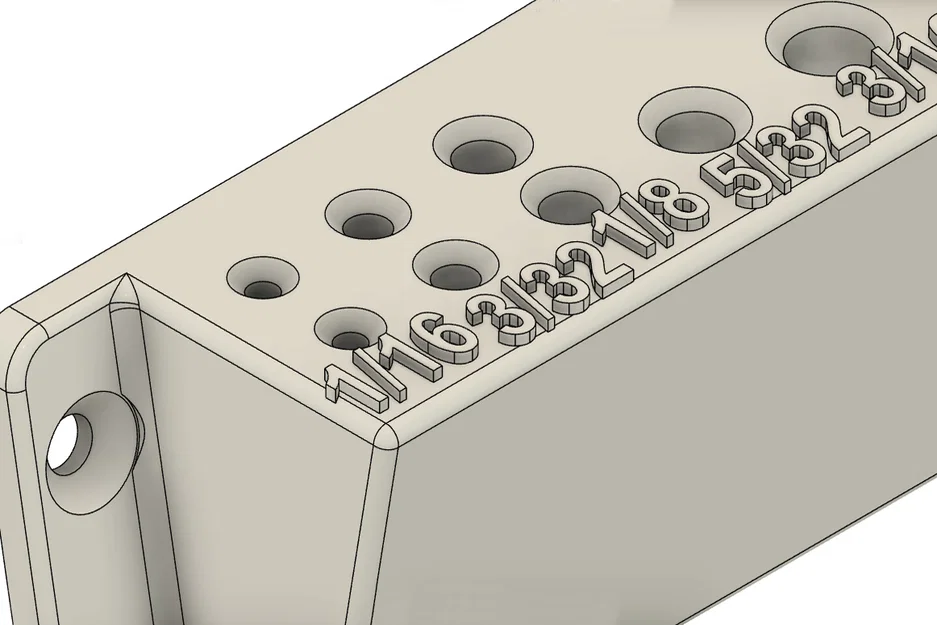

Đế giữ hệ mét có thể chứa các mũi khoan từ 1 đến 10 mm với bước nhảy 0,5 mm và một phiên bản cho các mũi khoan từ 10,5 đến 13 mm. Đế giữ hệ inch có thể chứa các mũi khoan từ 1/16" đến 15/32" với bước nhảy 1/32".

Đế giữ mũi khoan được bắt vít trực tiếp lên tường. Bạn nên dùng loại vít đầu bằng phù hợp với lỗ âm (countersunk) có đường kính từ 3-3,5 mm và chiều dài khoảng 25-30 mm, tùy vào loại tường nhà bạn.

Hướng dẫn in và thiết lập

Cách in tốt nhất là đặt mặt đáy nằm phẳng trên bàn in. Trong các file thiết kế, mình đã định hướng sẵn để đạt kết quả tối ưu. Bạn nên in bằng nhựa PLA với chiều cao lớp in (layer height) từ 0,2mm trở xuống và đường kính đầu phun (nozzle) 0,4mm hoặc nhỏ hơn. Độ dày tường (wall thickness) tối thiểu 4 lớp và độ lấp đầy (infill) là 25%. Nên dùng thêm cấu trúc hỗ trợ (support) cho lỗ bắt vít.

Các con số được thiết kế nổi trên mặt trên của mô hình, nên bạn có thể đổi màu nhựa ở những lớp cuối để con số trông nổi bật hơn.

Sau khi in xong, nếu lỗ hơi khít, bạn có thể chỉnh lại kích thước bằng cách dùng mũi khoan có đường kính lớn hơn 0,5mm so với kích thước lỗ để khoét lại cho vừa vặn.
