Bộ bạc đạn chặn Shaft F6-14M/F10-18M kèm preload

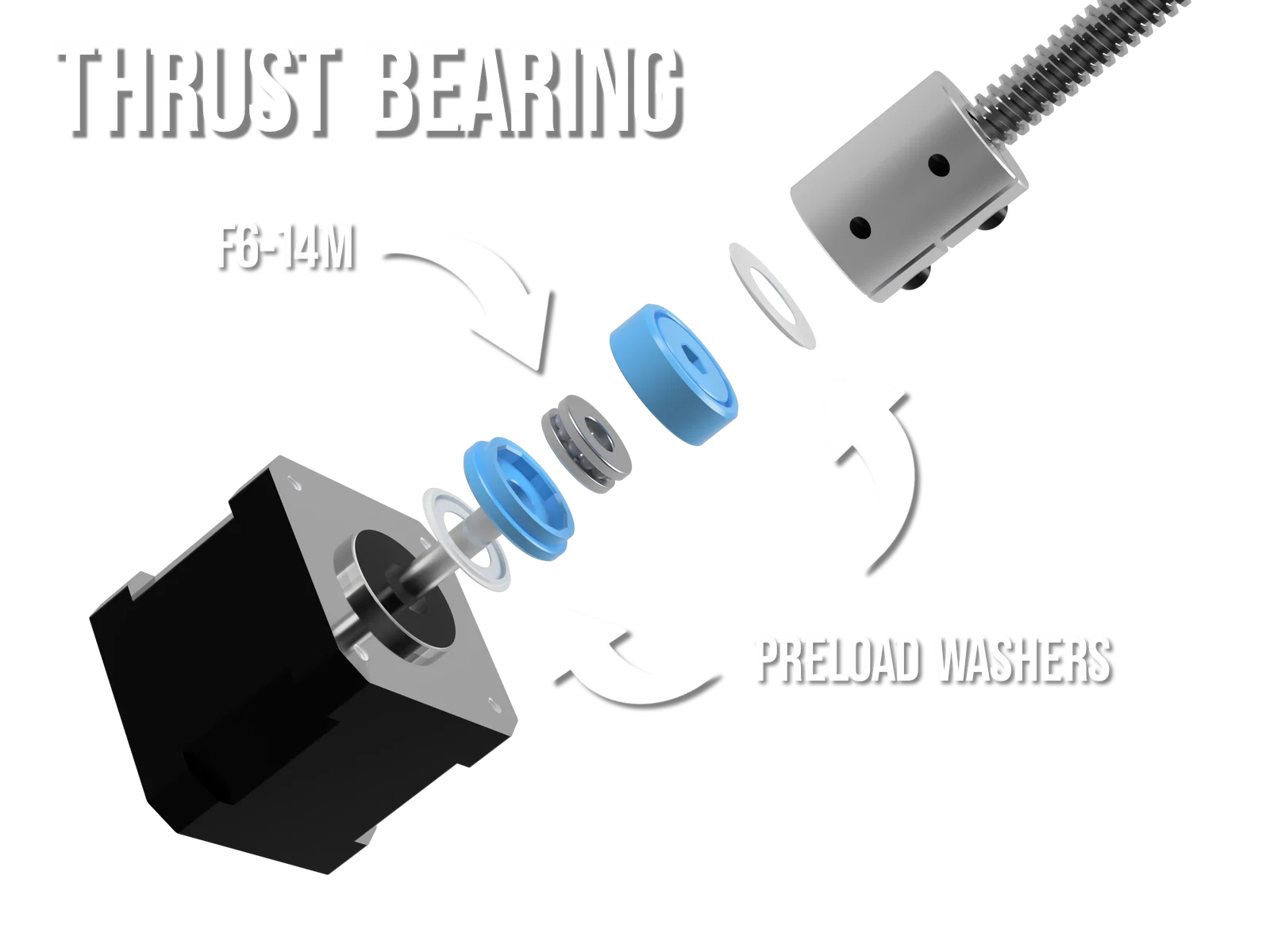

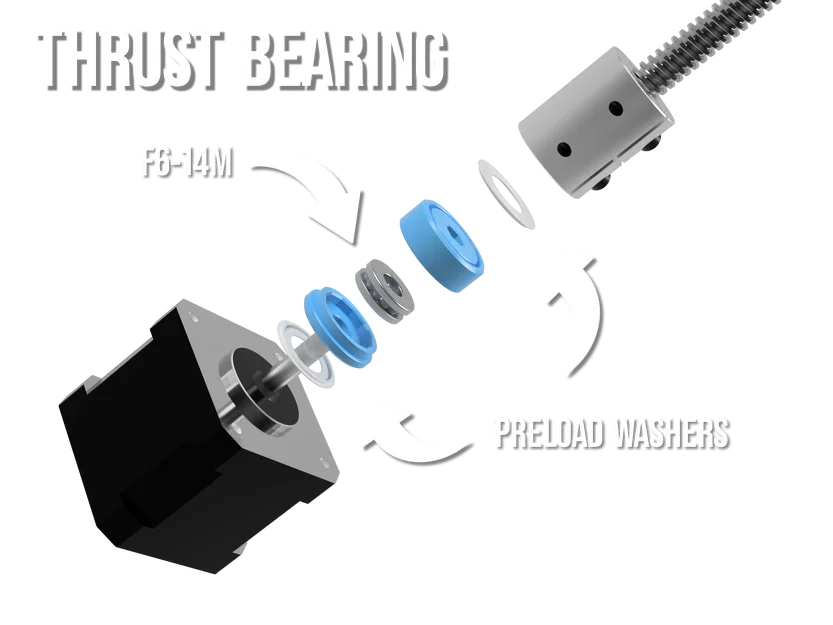

Bạn hỏi mẫu này giải quyết vấn đề gì à? Trục và bạc đạn của động cơ bước (stepper motor) không được thiết kế để chịu tải dọc trục (axial load) mà chỉ chịu tải hướng tâm (radial load). Việc để chúng gánh toàn bộ trọng lượng của khung máy không phải là sở trường, nó sẽ làm bạc đạn nhanh mòn, tạo ra độ rơ và nếu loại nào có lò xo chịu tải trước (preload spring) thì sẽ dẫn đến việc di chuyển trục Z thiếu chính xác do bị quá tải liên tục. Cách giải quyết? Hãy lắp thêm bạc đạn chặn (thrust bearing), chúng được thiết kế để chịu được lực dọc trục. Lúc này tải trọng sẽ đi qua khớp nối, xuống thẳng mặt tấm đệm động cơ, kết hợp với các miếng đệm TPU mỏng để tạo lực preload lên bạc đạn, đảm bảo chúng luôn hoạt động ổn định và hỗ trợ chịu toàn bộ trọng lượng. Lưu ý, miếng đệm preload này khác với lò xo preload trên trục động cơ nhé, lò xo đó chỉ giữ rotor tại chỗ chứ không phải để gánh tải nặng. 🤩 Bạn thích thiết kế này chứ? Bạn có thể góp phần ủng hộ các sáng kiến như thế này đấy! Cân nhắc hỗ trợ mình tại đây! Mình rất trân trọng sự ủng hộ của các bạn, và bạn sẽ nhận được quyền truy cập độc quyền vào nhiều file CAD khác nhau! Gửi yêu cầu tính năng tại đây! Tính năng: - Sử dụng TPU để preload giúp vận hành 24/7 (tùy chọn) - Có phần gờ hướng xuống giúp tránh bụi - Tự động căn chỉnh theo trục Thông số in khuyến nghị: - Đường kính đầu phun: 0.4mm - Chiều cao lớp in: 0.2mm - Độ đặc (Infill): 100% - Hướng in: giữ nguyên như file gốc - Hỗ trợ (Supports): không cần Vật liệu khuyên dùng: - PETG - ABS/ASA - Bất kỳ vật liệu chịu nhiệt nào vì động cơ khi chạy sẽ khá nóng! Yêu cầu khi lắp đặt: Mua tại đây - Bạc đạn chặn F6-14M/F10-18M - Hãy bôi thật nhiều mỡ lithium vào bạc đạn! (loại NLGI2-3, không chứa chất rắn) - Hãy nhớ "preload" bạc đạn bằng cách ấn chặt khớp nối xuống trong khi siết ốc! Nhật ký cập nhật: Phát hành chính thức. v5 (02/08/2024): Bản phát hành chính thức đầu tiên. v6 (28/08/2024): Thêm hỗ trợ cho bạc đạn F10-18M. Ưu điểm: Có gioăng chắn mỡ, không còn lo rò rỉ mỡ nữa.
