Bản đồ nổi 3D Cộng hòa Séc chia theo khu vực

Mô hình có độ phân giải cao (0.1 mm)

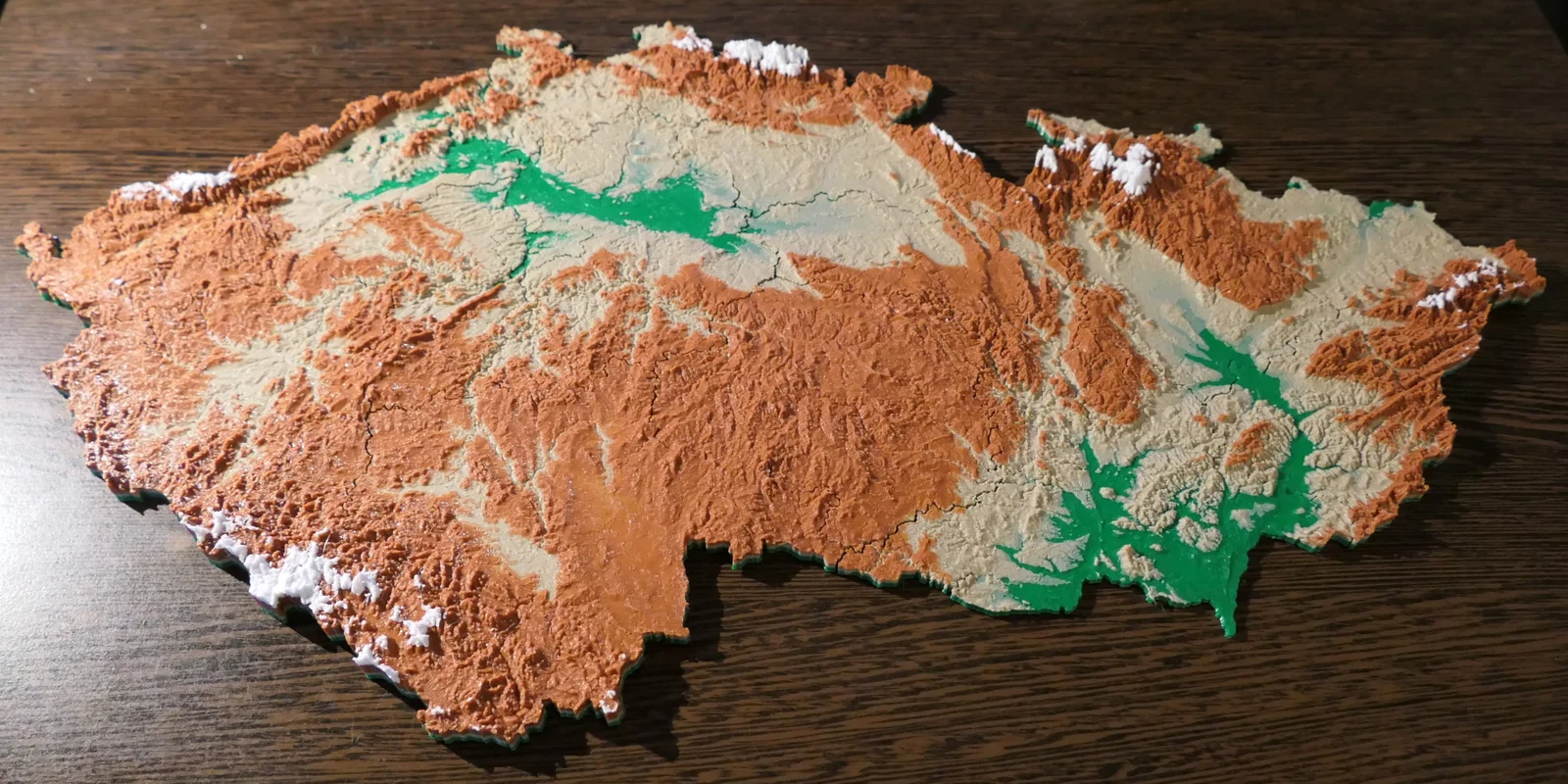

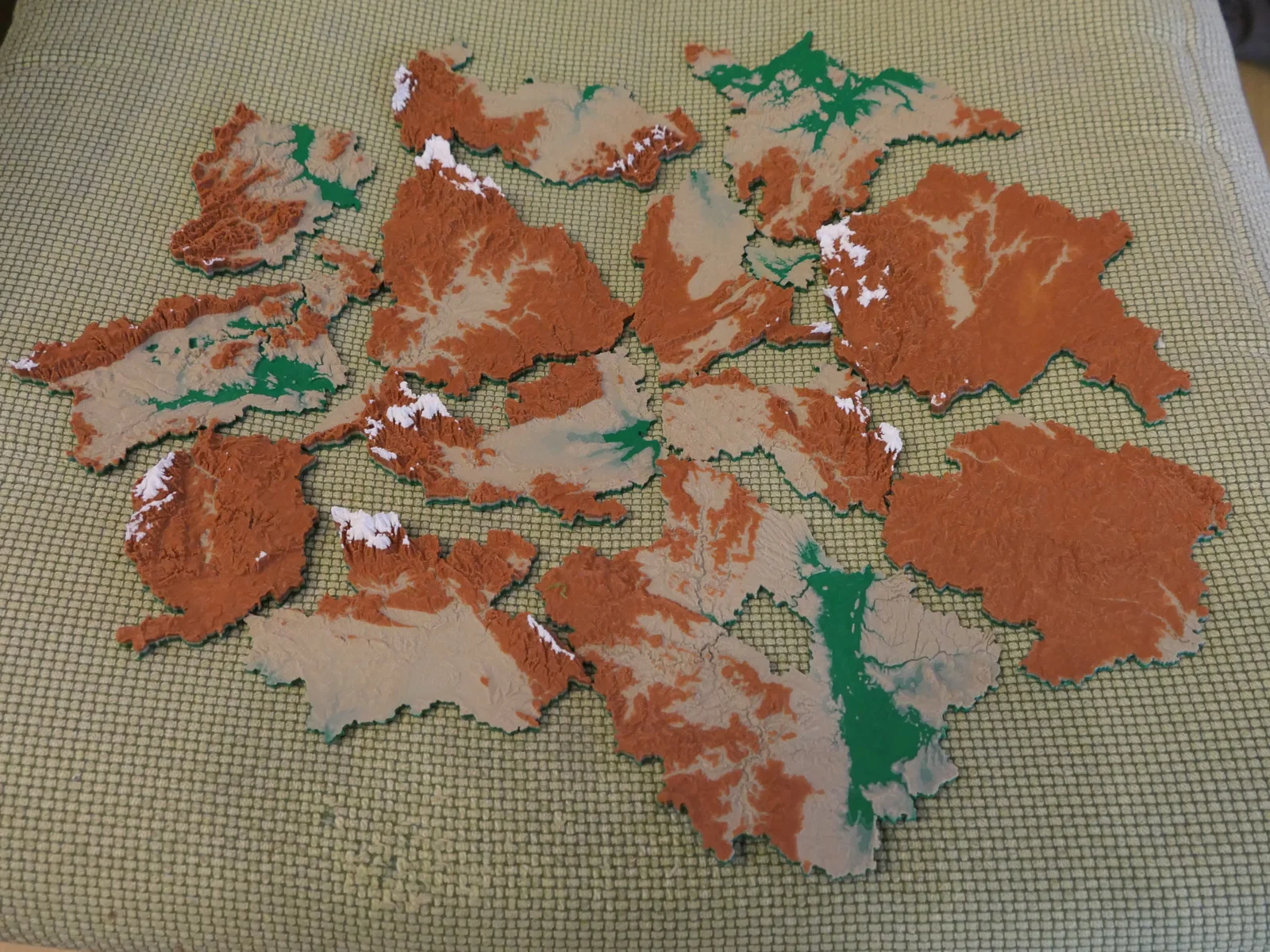

Tổng kích thước bản đồ sau khi lắp ghép khoảng 50x30 cm, kích thước tối đa của mỗi mảnh khoảng 12x15 cm.

Nguồn dữ liệu: Dữ liệu mở từ cổng thông tin địa lý ČÚZK - INSPIRE EL GRID với độ phân giải không gian 5m. Ranh giới các vùng (ai thích vọc vạch có thể dùng thêm ranh giới huyện) được lấy từ lớp dữ liệu “đơn vị hành chính lãnh thổ” có sẵn tại cùng địa chỉ.

Dữ liệu được xử lý và xuất sang file STL bằng phần mềm QGIS miễn phí với plugin DEMto3D.

Chất liệu đã được kiểm chứng là PETG, in trên máy in MK4, đường kính vòi phun (nozzle) 0.4mm. Những anh em thích chi tiết có thể dùng vòi 0.25mm, nhưng mà sẽ chờ đợi rất lâu đấy nhé :)

Nên in trên tấm nền PEI phẳng, vì các mẫu in PETG phẳng thường dễ bị cong vênh trong lúc in, nên cần tối đa hóa độ bám dính trên bàn in.

Chiều cao lớp in 0.1 mm, infill 10%. Không khuyến khích thu nhỏ mô hình vì khoảng cách giữa các mảnh đã được tính toán kỹ để khớp nối chắc chắn với nhau. Có thể phóng to lên 150%, lớn hơn nữa sẽ không vừa khổ bàn in (trừ mấy anh em may mắn sở hữu dòng máy XL).

Trong phần mềm slicer, bạn có thể dễ dàng thay đổi màu sắc theo độ cao (trong trường hợp này không cần đến MMU). Tỉ lệ được thiết lập là 1mm mô hình tương đương với 100m độ cao thực tế, không có thêm offset dọc.

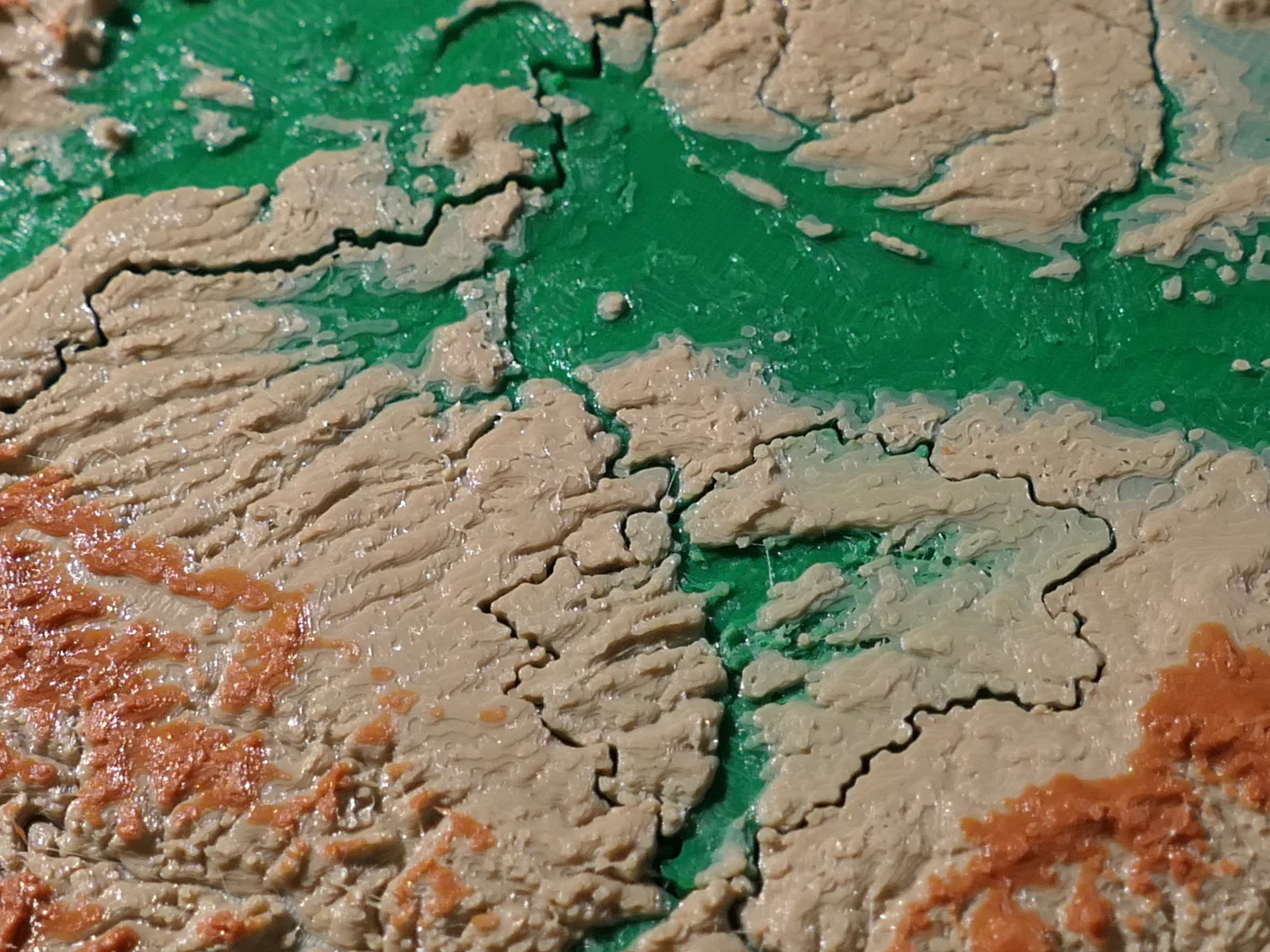

Mô hình trong ảnh được cài đặt thay đổi màu như sau:

0-2mm: xanh mint (mint green)

2-4mm: nâu sa mạc (army desert brown)

4-9mm: đỏ đồng (copper red)

9- mm: trắng (white)
