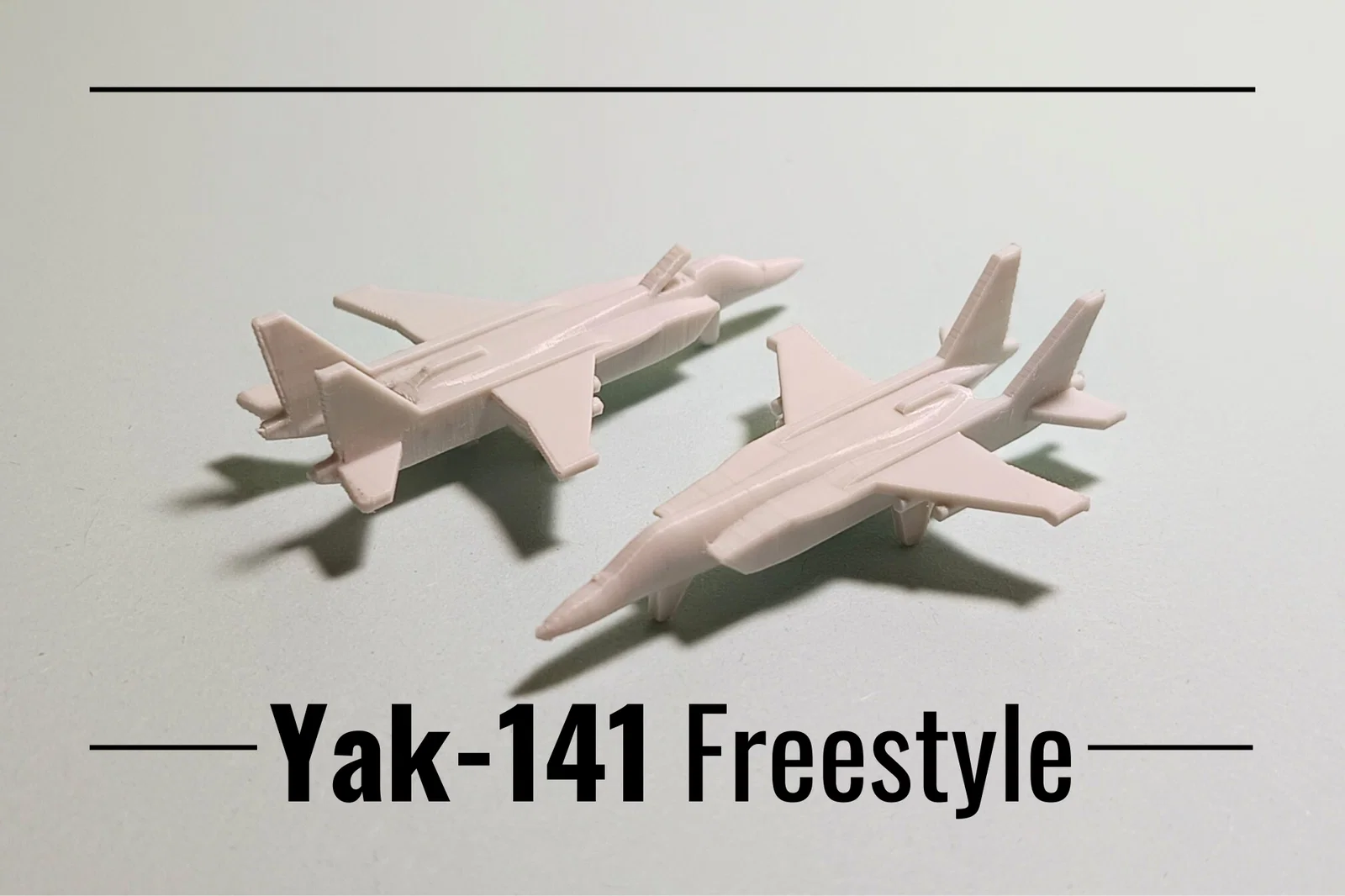

Yak-141 Freestyle - Mô hình máy bay tiêm kích thu nhỏ in 3D không cần support

Tìm hiểu về Yak-141 Freestyle

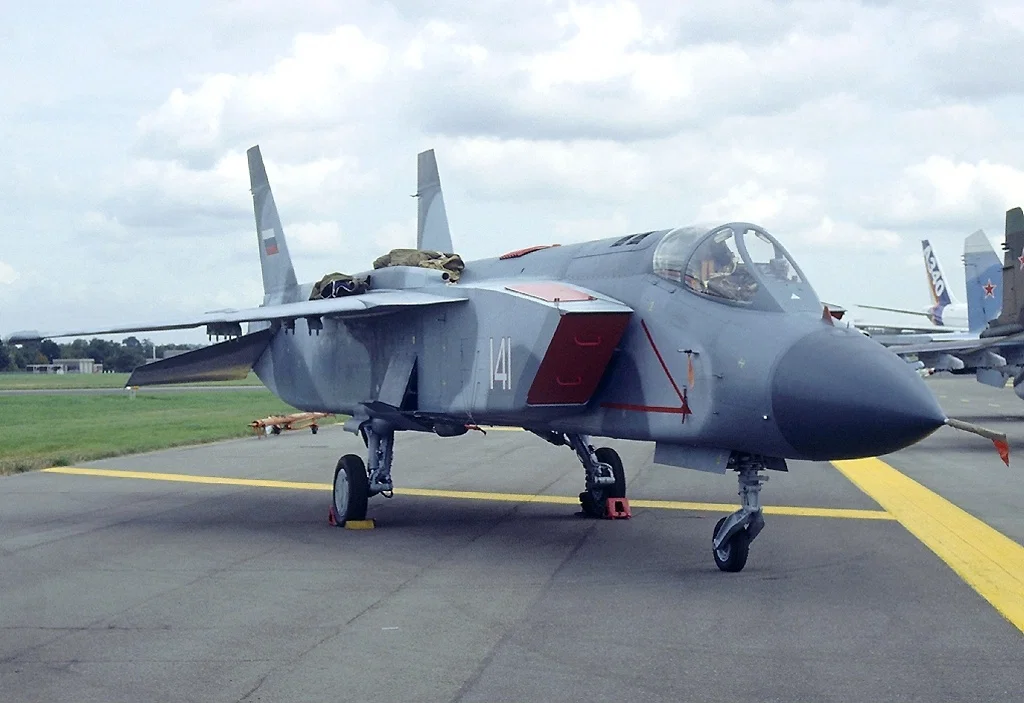

Yakovlev Yak-141 Freestyle, hay còn gọi là Yak-41, là mẫu máy bay tiêm kích siêu thanh cất hạ cánh thẳng đứng (VTOL) do Liên Xô thiết kế. Được phát triển nhằm thay thế dòng Yak-38 vốn có tải trọng hạn chế, Yak-141 ra đời như một máy bay đánh chặn siêu thanh có khả năng cất hạ cánh đường băng ngắn/thẳng đứng (STOVL/VTOL) trên tàu sân bay. Chỉ có 4 nguyên mẫu được chế tạo trước khi dự án bị hủy bỏ.

Yak-141 sử dụng thiết kế quạt nâng và ống xả hướng dòng tương tự như F-35B ngày nay, dù công nghệ của Yakovlev đã ra đời trước đó 35 năm. Dù chỉ là nguyên mẫu, đóng góp của nó cho sự phát triển của máy bay tiêm kích siêu thanh với hệ thống VTOL là vô cùng quý giá.

Video về loại máy bay này bạn có thể xem ở bên dưới

Về mô hình này

Bạn có thể tìm thấy hàng trăm mẫu máy bay tiêm kích trên Internet.

Một số mẫu là bản sao cực kỳ chi tiết, nhưng lại rất khó in 3D (do cánh mỏng, động cơ phức tạp và bộ phận hạ cánh cần rất nhiều supports).

Ở phía ngược lại, có những mô hình đơn giản rất dễ in nhưng lại không giống với máy bay thật.

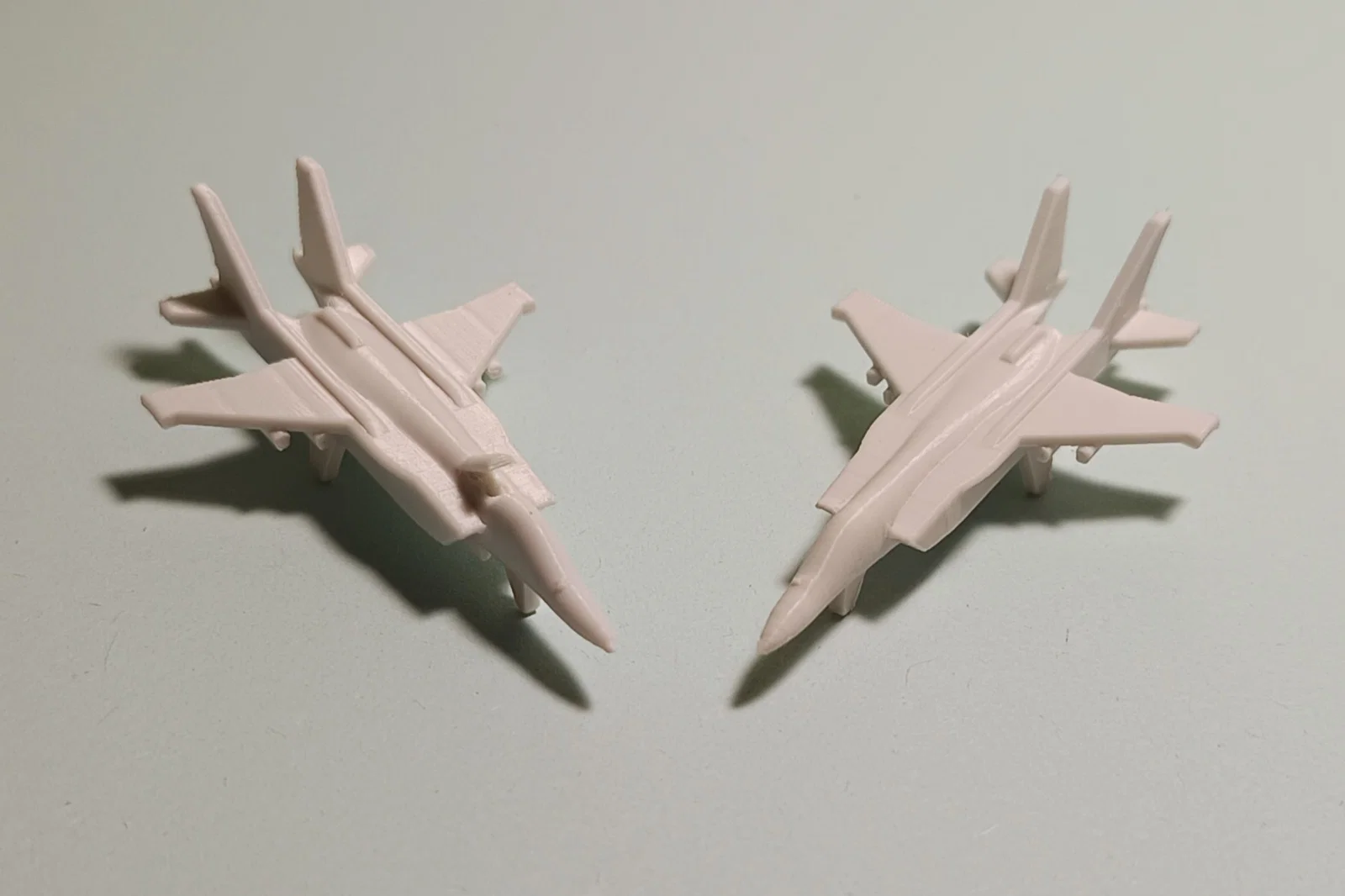

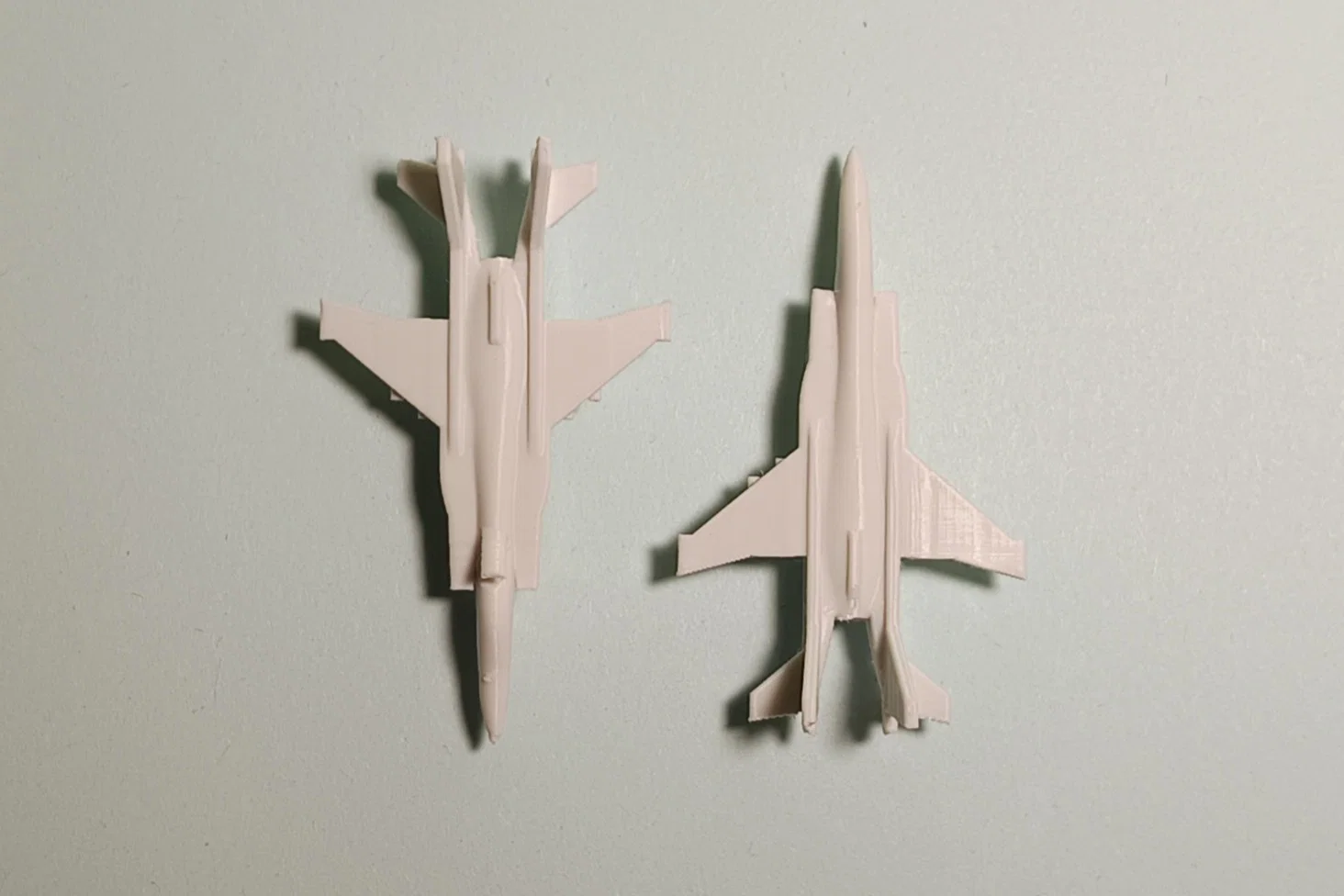

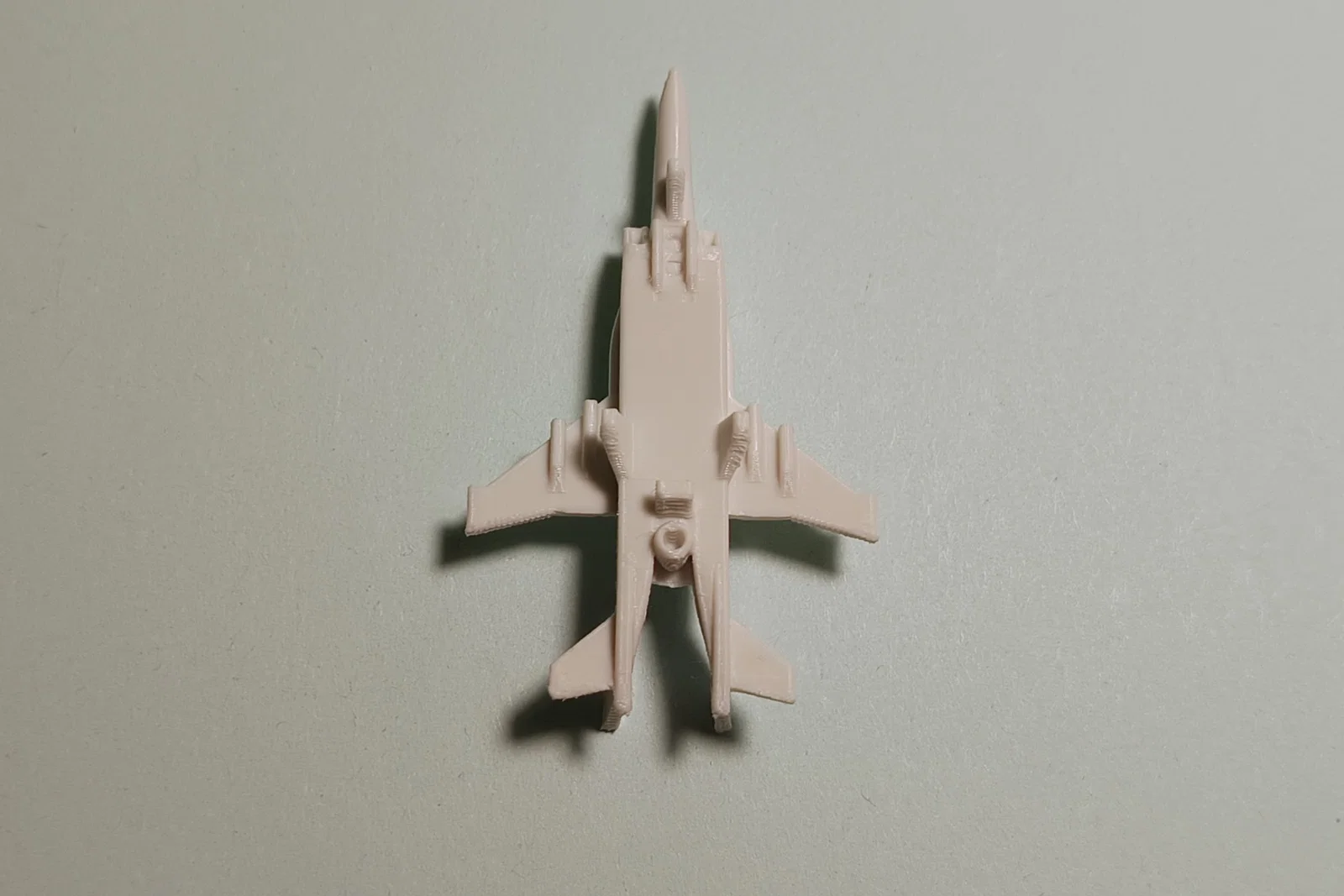

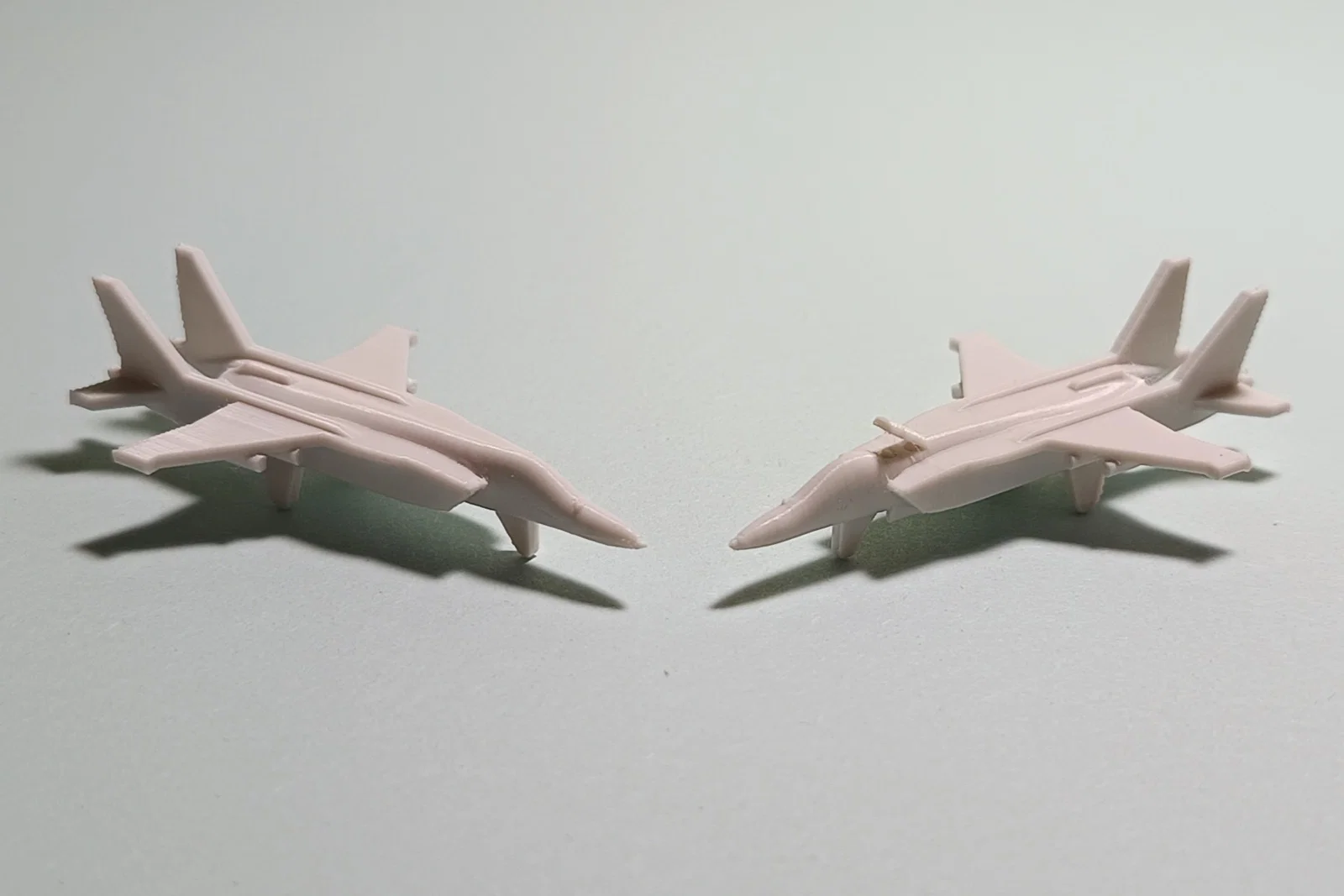

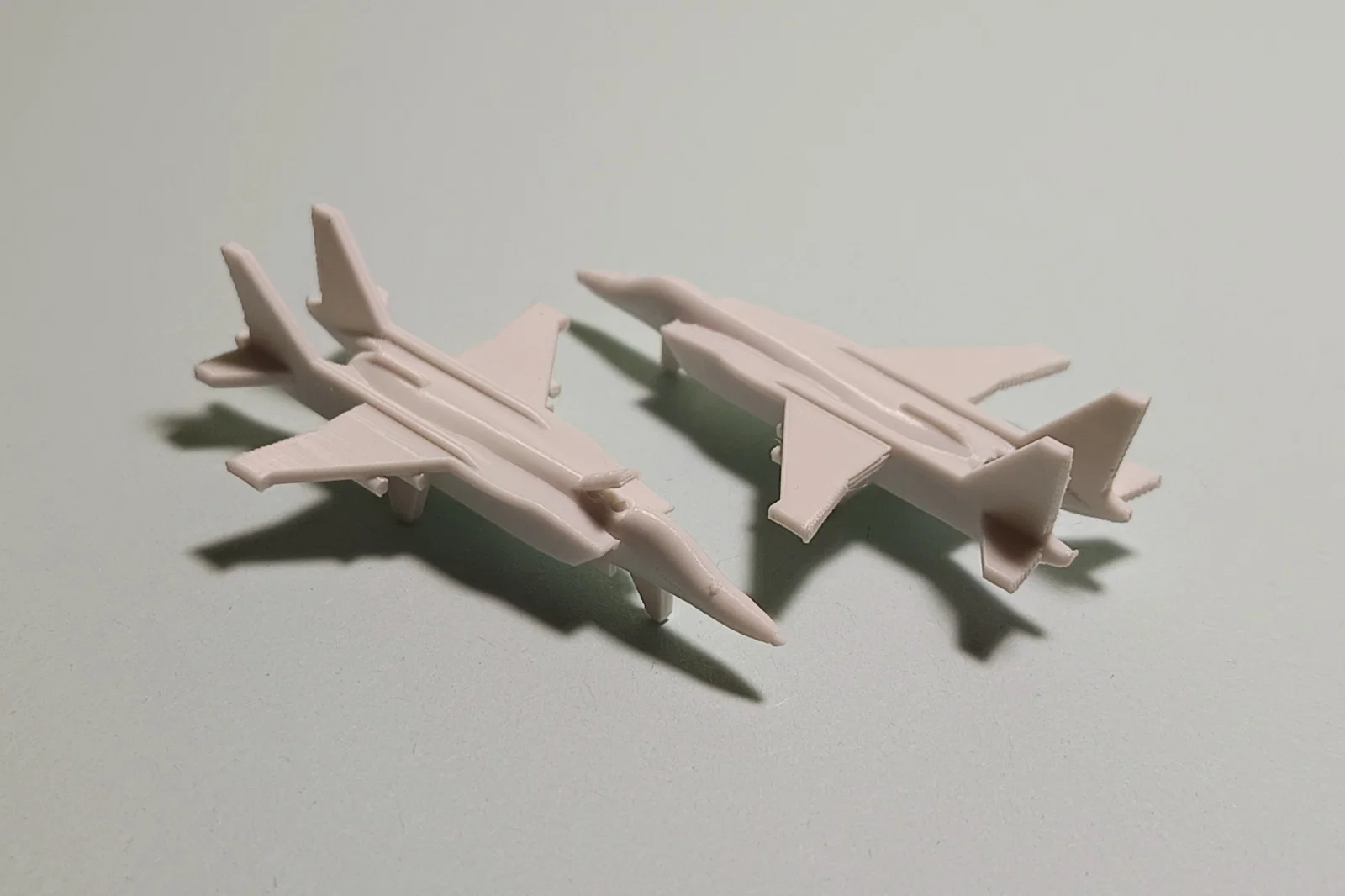

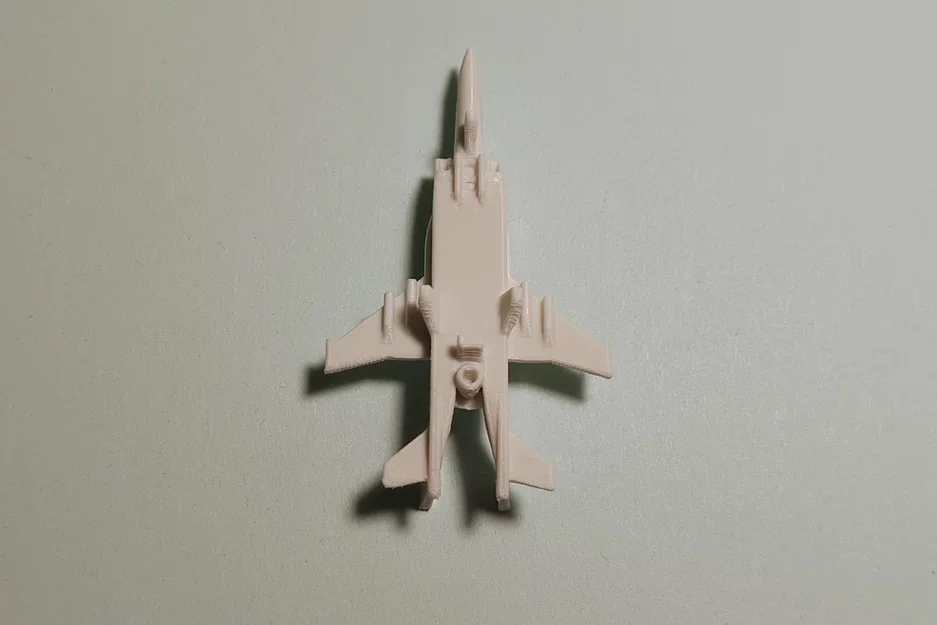

Tôi đã cố gắng tạo ra sự cân bằng: một mô hình vừa dễ in, vừa giữ được hình dáng của máy bay thật. Tôi đã dành rất nhiều thời gian để tinh chỉnh độ dày cánh, thiết kế bộ phận hạ cánh và tối ưu hóa để loại bỏ tối đa các support mặc định, giúp chiếc máy bay trông chân thực đến mức người không rành về hàng không cũng có thể phân biệt được.

Hướng dẫn in

• Thiết lập chất lượng cao, chiều cao lớp in (layer height) từ 0.12mm - 0.15mm (tôi đang dùng 0.12mm)
• Đường kính vòi phun (nozzle): 0.4mm
• KHÔNG dùng supports
• Infill 100%
• Tôi khuyên dùng raft để đảm bảo mô hình không bị bong ra giữa chừng khi đang in.
• Thời gian in trên máy của tôi mất từ 1 giờ đến 1 giờ 40 phút tùy thuộc vào cài đặt, tốc độ máy và kích thước của máy bay.
• Tôi khuyến cáo KHÔNG nên thu nhỏ (scale down) mô hình, vì một số bộ phận (hốc hút gió, động cơ, mũi máy bay) có thể bị biến dạng hoặc không in được do quá mỏng so với phần mềm cắt lớp (slicer) và máy in. Tôi cũng không đảm bảo kết quả tốt nếu bạn phóng to mô hình.

Làm sạch mô hình

Đây là hướng dẫn nhỏ về cách loại bỏ các phần thừa sau khi in.

Hình ảnh minh họa là chiếc MIG-29, nhưng cách làm áp dụng cho tất cả các mô hình.

Trước tiên, dùng kìm cắt bỏ phần raft.

Sau đó, tìm các khe hở ở cánh (được đánh dấu bằng mũi tên đỏ). Đừng quên xử lý cả phần động cơ và cánh đuôi.

CẨN THẬN bẻ các support bằng kìm, tôi không khuyên bạn dùng tay không vì cánh có thể bị gãy theo lớp in thay vì gãy tại vị trí cần thiết.

Nhớ rằng, nếu chẳng may bị gãy, bạn không cần phải in lại. Đôi khi chỉ cần dùng keo dán sắt là có thể gắn cánh lại được.

Bạn cũng có thể làm mịn cánh bằng giũa nhỏ hoặc giấy nhám và dùng bật lửa để hơ các sợi nhựa thừa.

Thông tin thêm

Nếu bạn thích các mô hình máy bay tiêm kích thu nhỏ này, hãy để lại bình luận nhé. Tôi đang thực hiện một vài mẫu mới và sẽ sớm đăng tải. Tôi sẽ rất cảm kích nếu bạn chia sẻ những ý tưởng về các mẫu máy bay mới hoặc bất kỳ chủ đề nào khác. Tôi luôn sẵn lòng lắng nghe gợi ý của bạn.

Tôi muốn chia sẻ thêm rằng tôi không phải chuyên nghiệp, việc tạo mô hình 3D chỉ là sở thích cá nhân. Mong các bạn thông cảm và ủng hộ sản phẩm của tôi.

Chúc các bạn in ấn thành công và có thật nhiều niềm vui!
