Khay pin tùy chỉnh cho 20 cell Headway 38120

Tôi cần một khay pin tùy chỉnh cho 20 cell Headway 38120 LifePo4 và một bảng cân bằng. Thiết kế này cho phép bạn lắp đặt 20 cell và cấu hình chúng theo bất kỳ cách nào bạn muốn. Tôi đã sử dụng thiết lập này cho một cấu hình pin 4s5p.

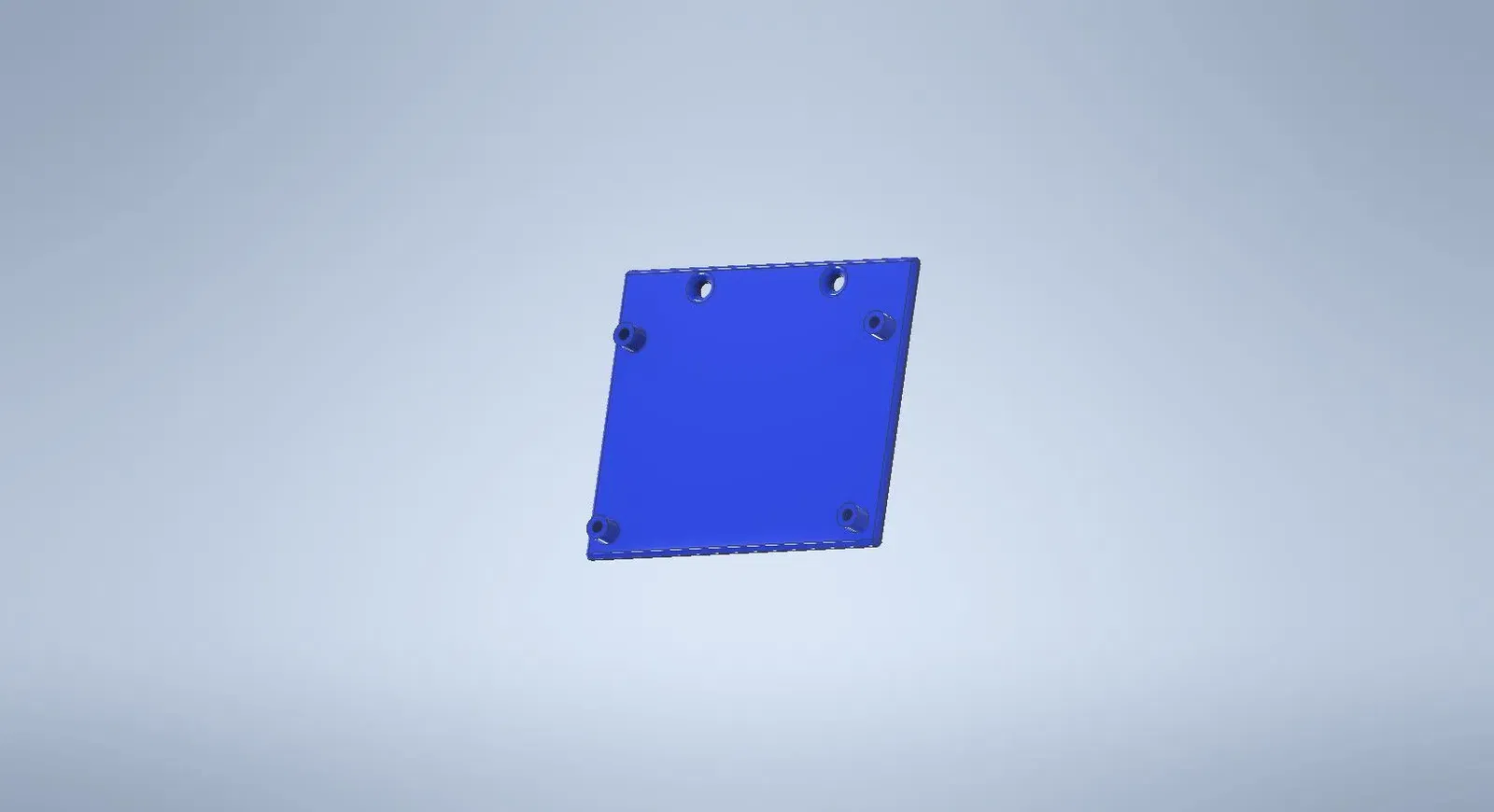

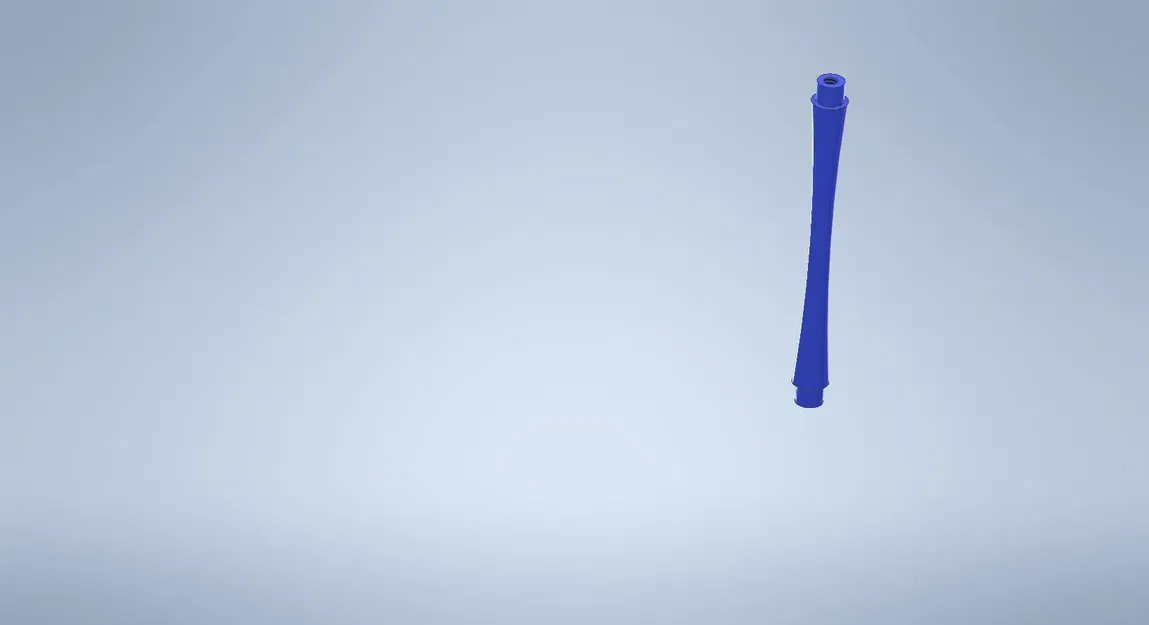

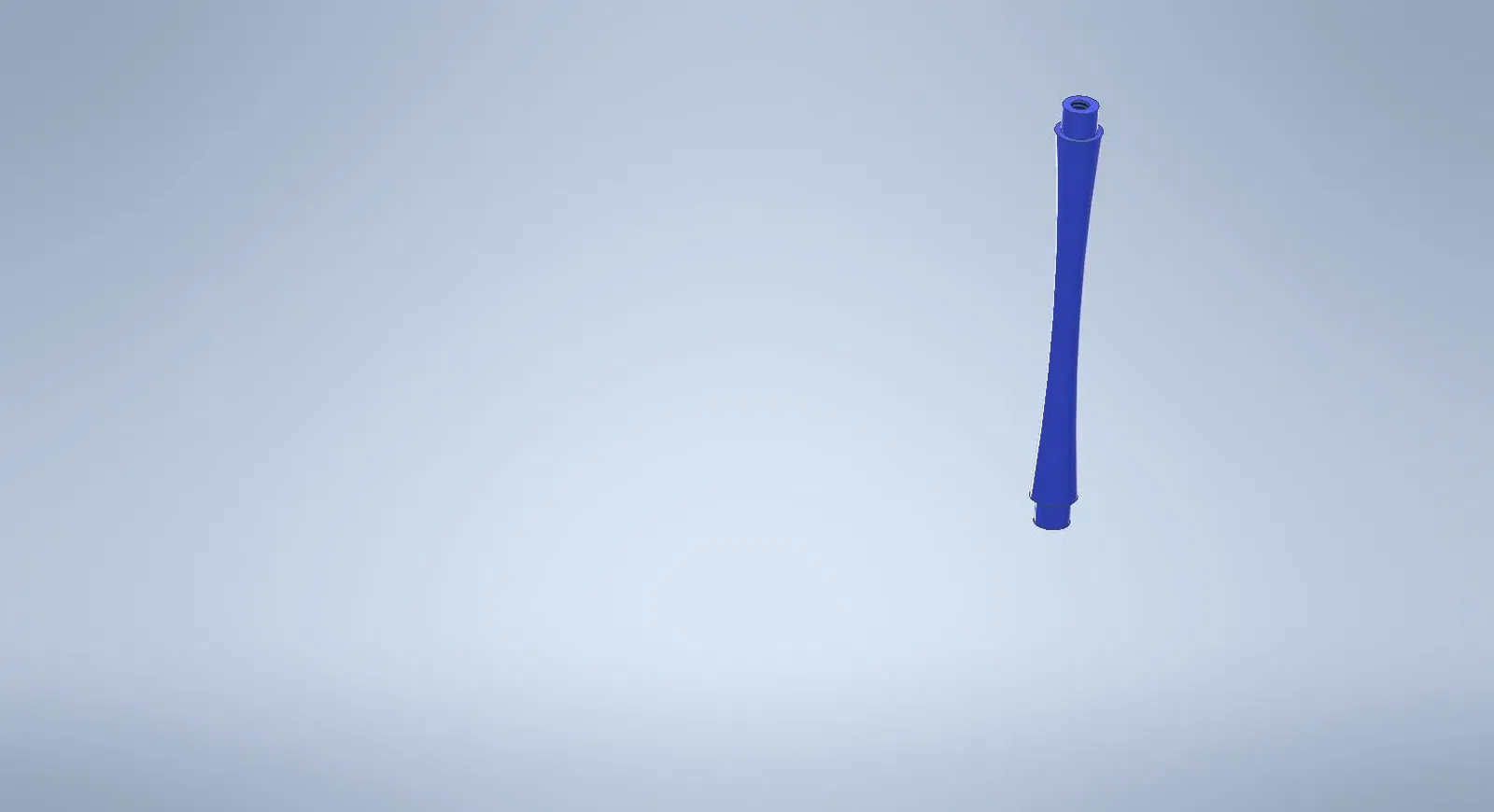

Pin của tôi được làm với một khay trên và một khay dưới, 6 thanh giằng khay pin và 1 giá đỡ bảng cân bằng.
Bảng cân bằng 4s là một thiết kế cân bằng xả 5amp với tụ bay.
https://www.amazon.com/dp/B09G74WDN5?psc=1&ref=ppx_yo2ov_dt_b_product_details

Các cell Headway tôi mua từ BatteryHookup.com
https://batteryhookup.com/products/used-headway-38120-hp-3-2v-8ah-lifepo4-battery

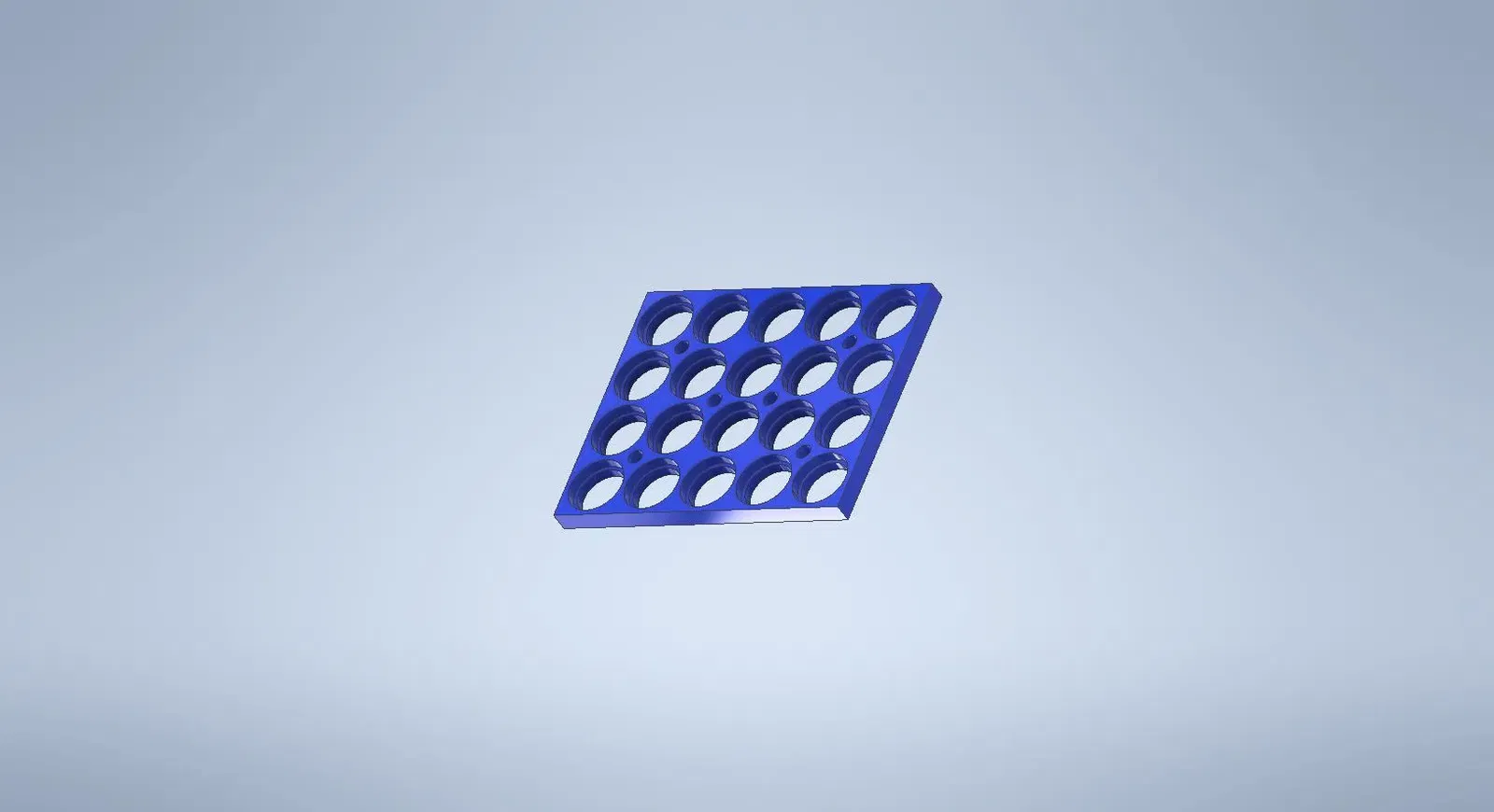

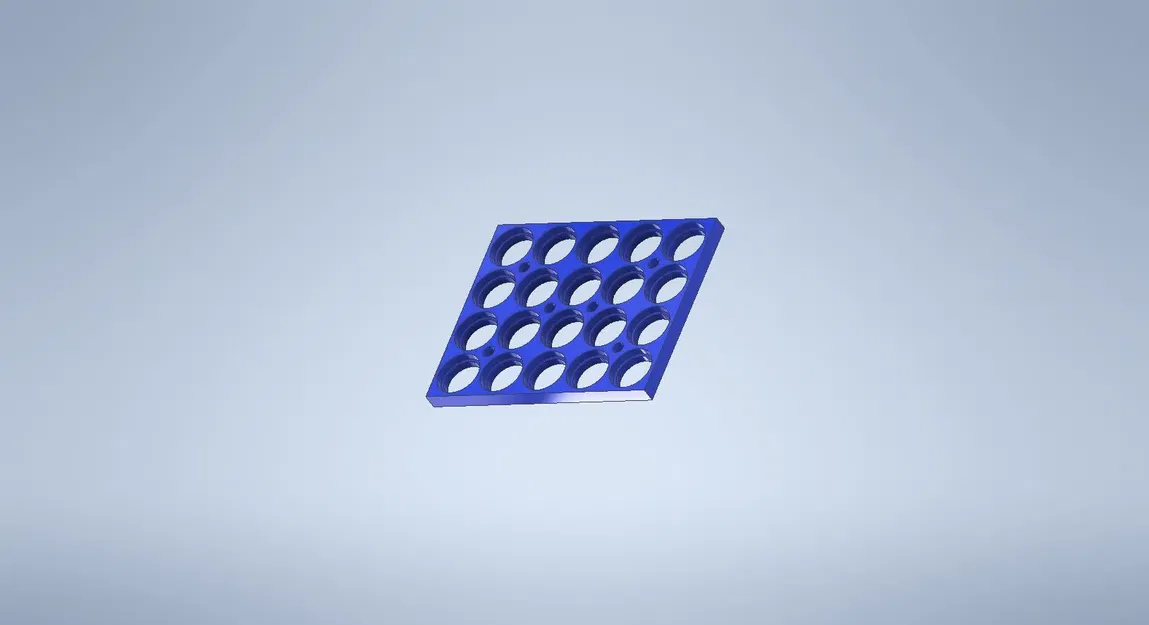

Các khay sẽ chấp nhận một Headway 38120 bằng cách nhấn chúng vào các lỗ mở. Chúng sẽ có một độ vừa khít tốt. Bạn cũng có thể thêm các thanh giằng khay pin để cung cấp thêm hỗ trợ cho các khay trên và dưới. Những cái này có thể được gắn bằng vít allen #12 hoặc ¼".

Bạn sẽ cần kết nối các thanh busbar ở mặt sau của các khay theo cấu hình bạn chọn.

Do thiết kế này có thể được sử dụng trong nhiều cấu hình khác nhau, bạn sẽ cần khoan các lỗ gắn của riêng bạn cho bảng cân bằng. Giá đỡ bảng cân bằng là cho bảng cân bằng 4s được liên kết ở trên. Bảng này có thể được gắn chắc chắn vào giá đỡ bằng vít M3. Nếu bạn chọn sử dụng một bảng cân bằng khác, bạn sẽ cần thiết kế giá đỡ riêng của mình.

Tôi đã in tất cả các mục bằng PETG với các cài đặt tiêu chuẩn của tôi.

08/15/23 Đã thêm hướng dẫn khoan busbar nếu bạn muốn tự làm busbar cho cấu hình 4s5p.
Nếu bạn muốn thực hiện thiết lập 4s5p, bạn sẽ cần:

• 2 - nhôm 1.5 inch x 8 inch x ¼ inch hoặc dày hơn.
• 3 - nhôm 2.5 inch x 8 inch x ¼ inch hoặc dày hơn.

Đặt các thanh vào bên trong hướng dẫn khoan và khoan tất cả các lỗ bằng mũi khoan 15/64 hoặc mũi khoan 6mm. Điều này sẽ cung cấp đủ khoảng trống cho các bu lông 6mm đi qua thanh busbar vào các tế bào. Hướng dẫn được thiết kế cho mũi khoan 6mm nhưng những người chỉ có mũi khoan phân số sẽ thấy rằng mũi khoan 15/64 hoạt động tốt. Mũi khoan 15/64 chỉ nhỏ hơn 0.002 inch so với mũi khoan 6mm.
