Giá đỡ pin Dewalt đa năng (có tích hợp giá treo máy khoan)

Mình muốn sắp xếp mấy cục pin Dewalt một cách gọn gàng mà không cần phải đo đạc khoảng cách thủ công cho từng cái.

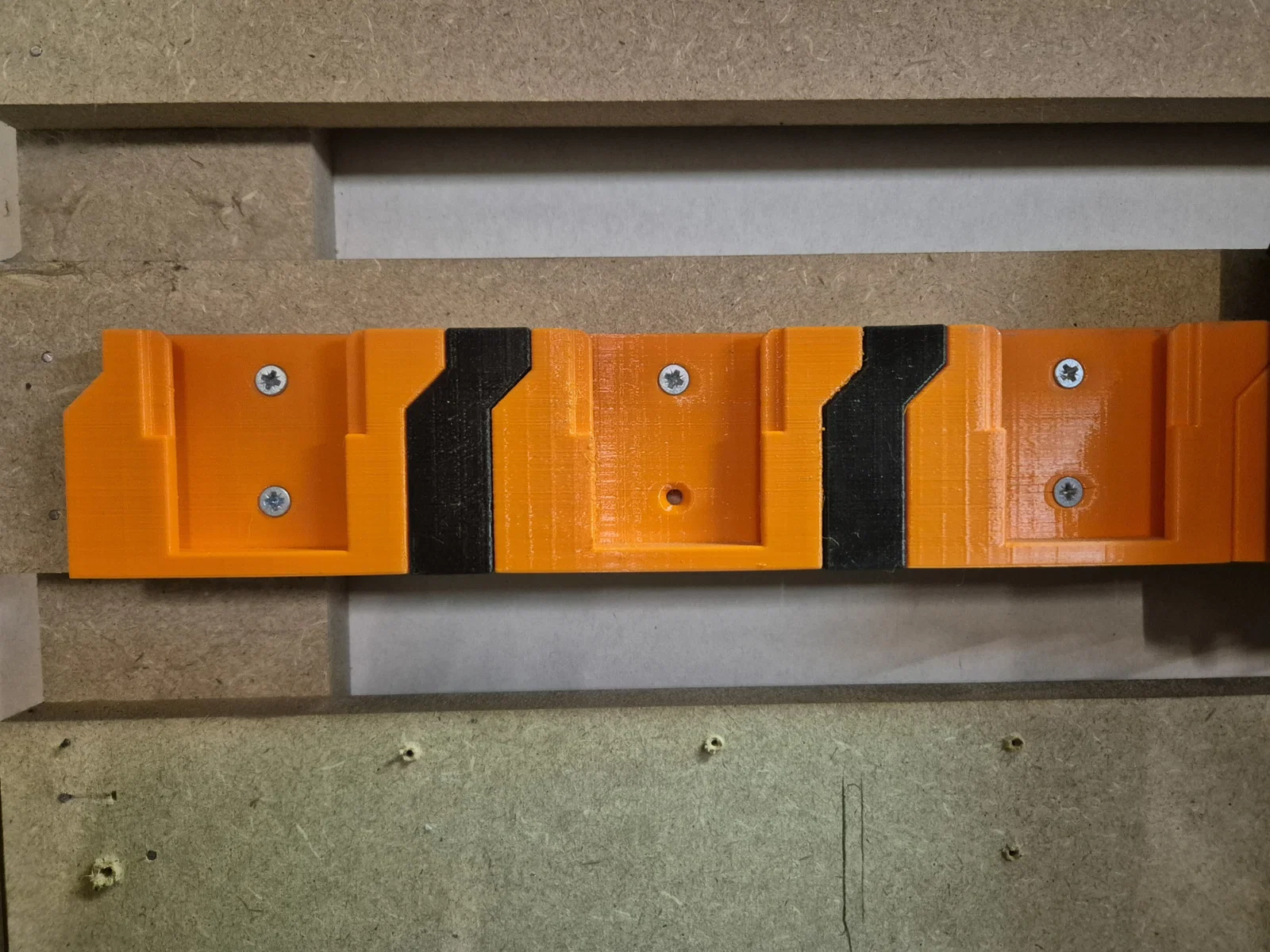

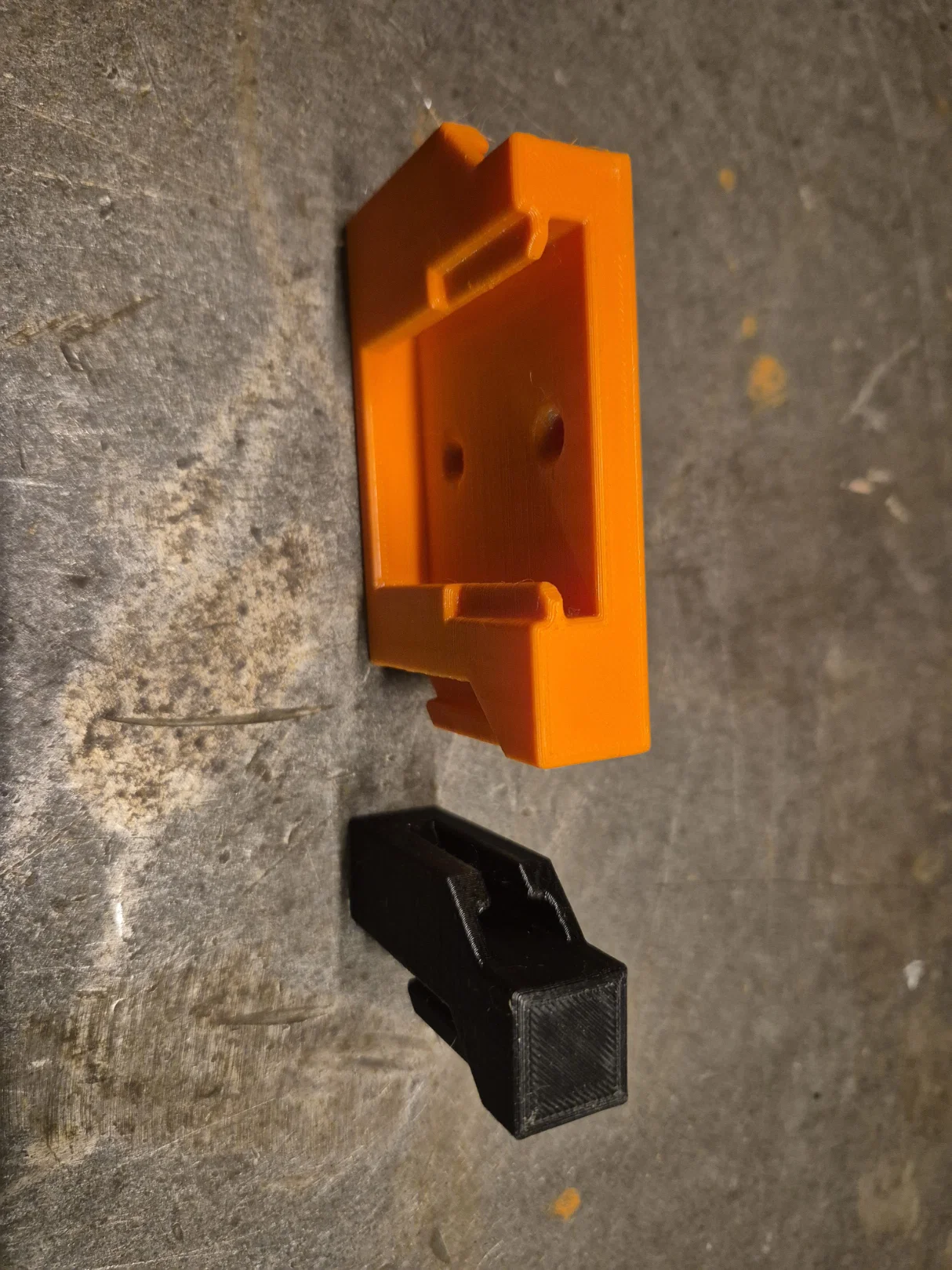

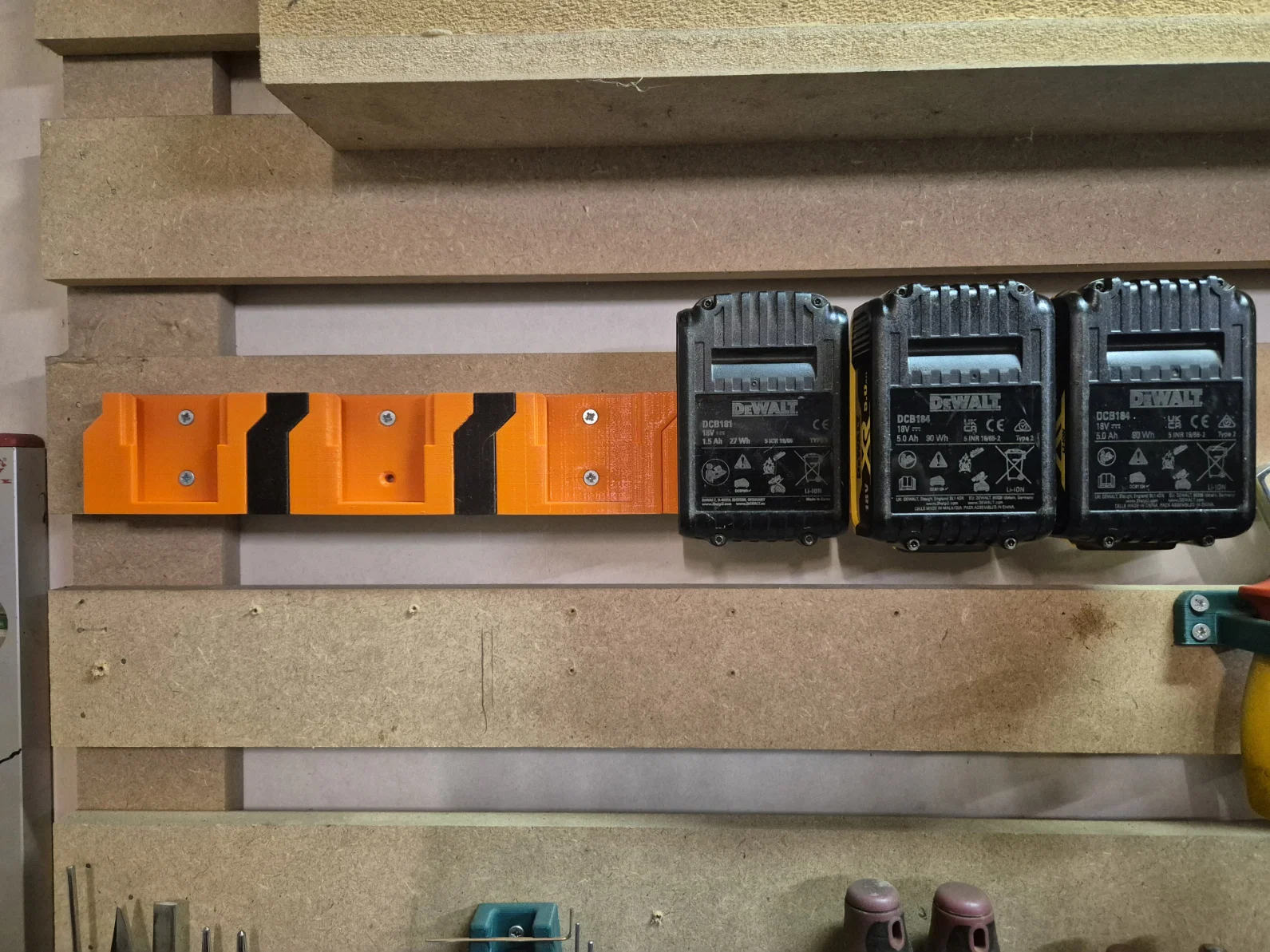

Vì vậy mình đã thiết kế ra mẫu này để các cục pin luôn giữ khoảng cách đều nhau và gắn lên tường rất dễ dàng. Nếu bạn bắt cái giá đỡ đầu tiên nằm ngang thì mấy cái còn lại cũng sẽ y hệt như vậy. Mình có thêm các miếng đệm (spacer) nếu bạn muốn gắn thêm giá treo máy khoan hoặc máy mài. Nhờ vậy mà giữa các dụng cụ sẽ có đủ không gian để bạn lấy ra hoặc cất vào một cách thuận tiện. Mọi người xem hình minh họa nhé.

Với thiết kế này, bạn có thể in bao nhiêu giá tùy thích hoặc gắn thêm sau này cũng được.

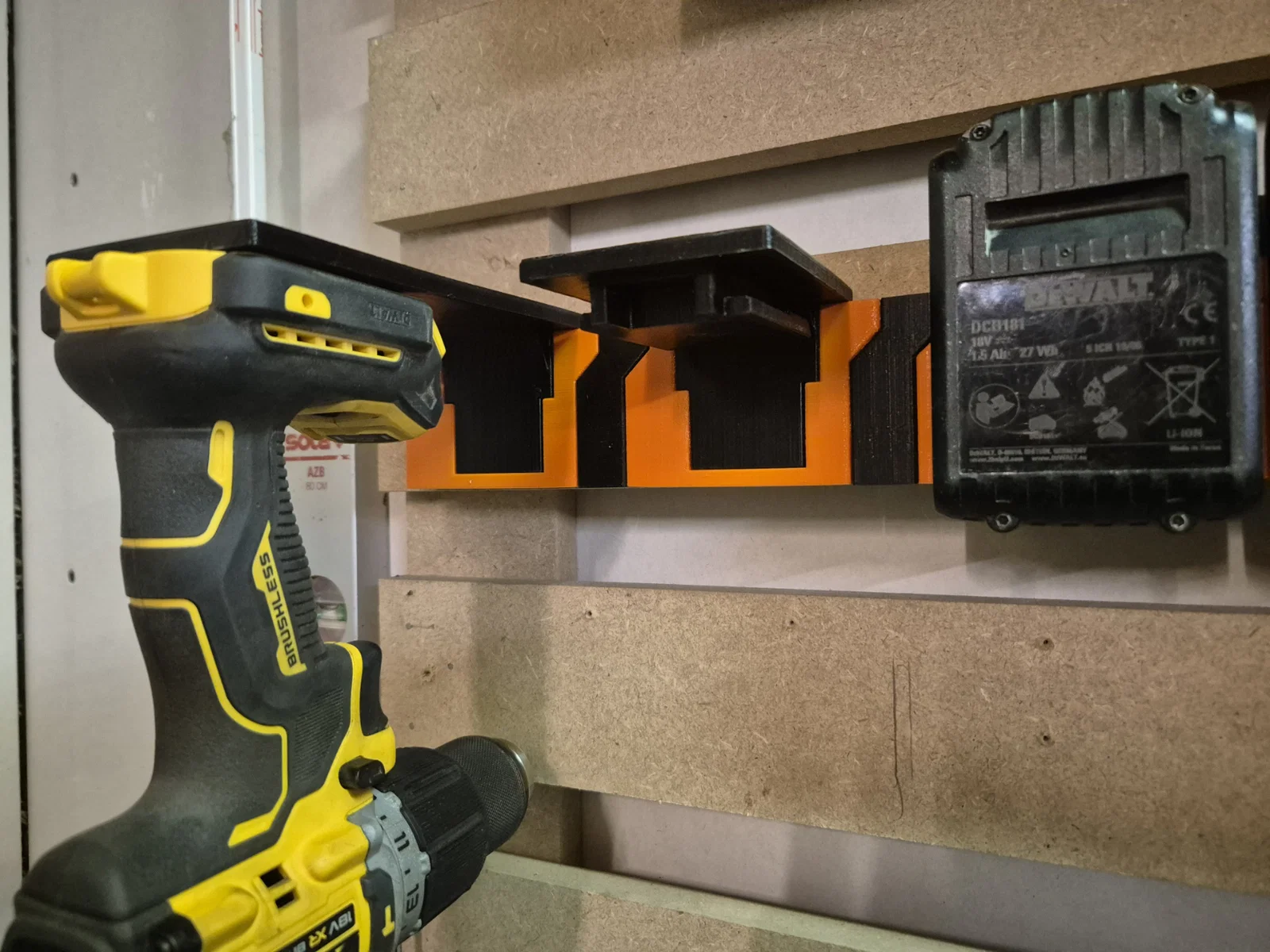

Trong quá trình làm, mình còn thiết kế thêm một cái ngàm để treo máy khoan ngay trên giá đỡ pin. Mình in mẫu này với thông số: 20% infill, 3 lớp tường (walls) và độ dày lớp in 0.2mm. Ngàm treo được in bằng nhựa PETG carbon fiber, còn giá đỡ pin thì dùng PETG thường.

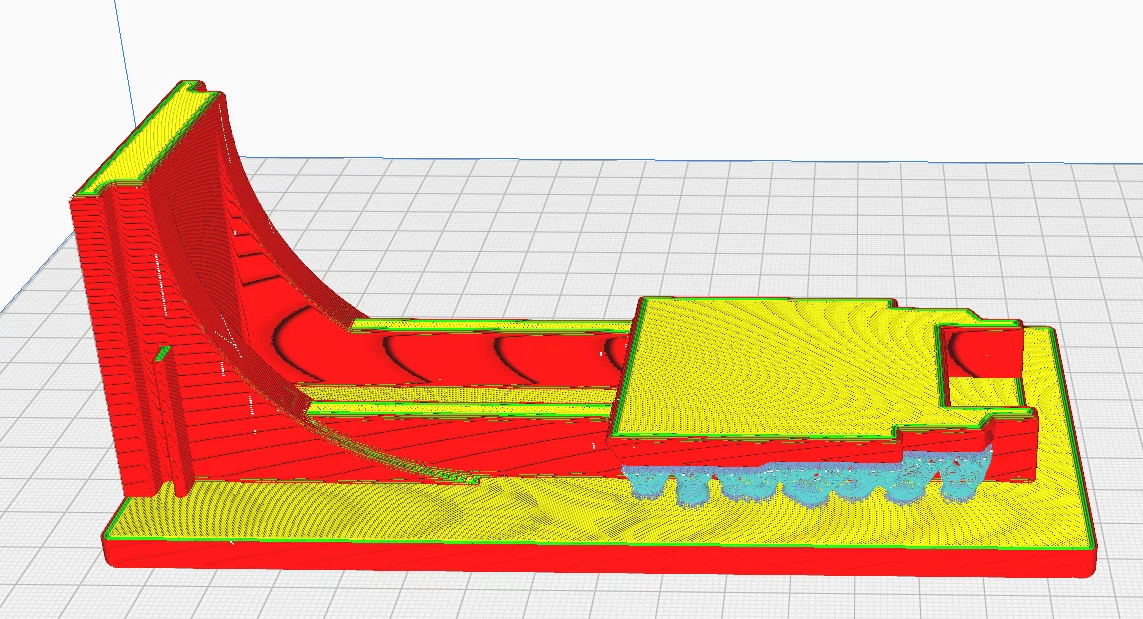

Giá đỡ pin và miếng đệm không cần hỗ trợ (support) khi in đứng, nhưng riêng phần ngàm treo thì cần có support như hình. Hãy in theo hướng đặt mặt phẳng lớn xuống dưới.

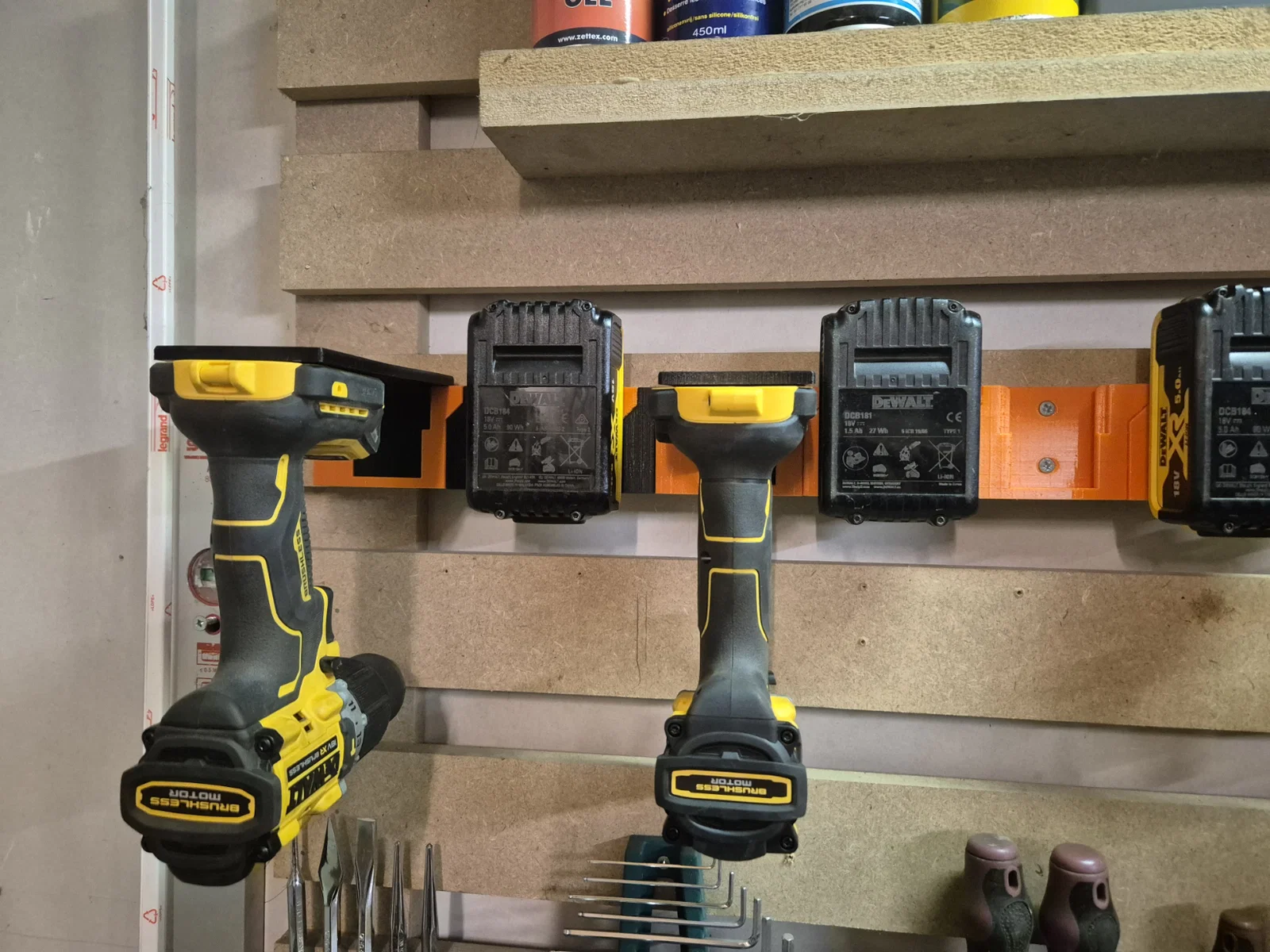

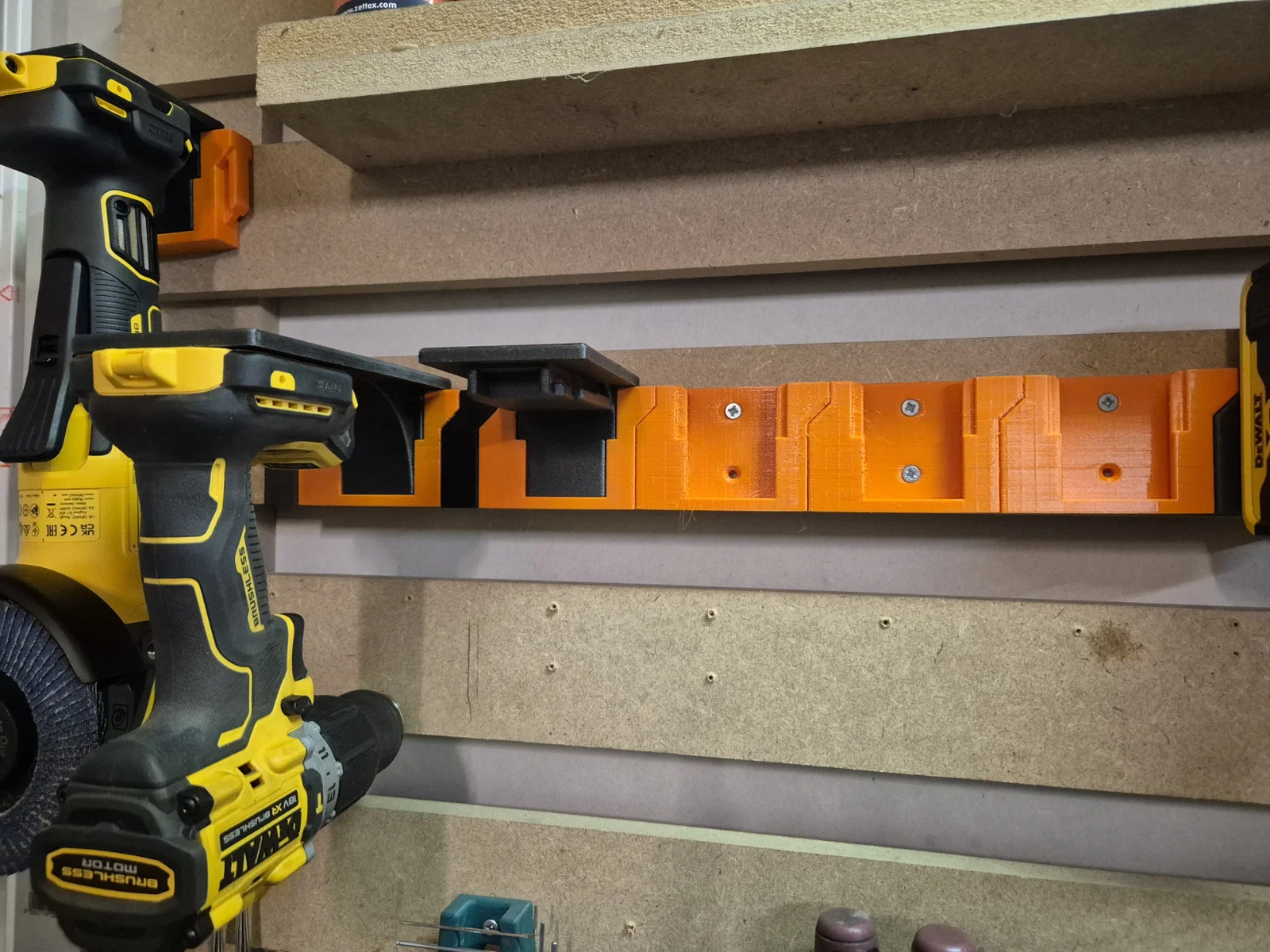

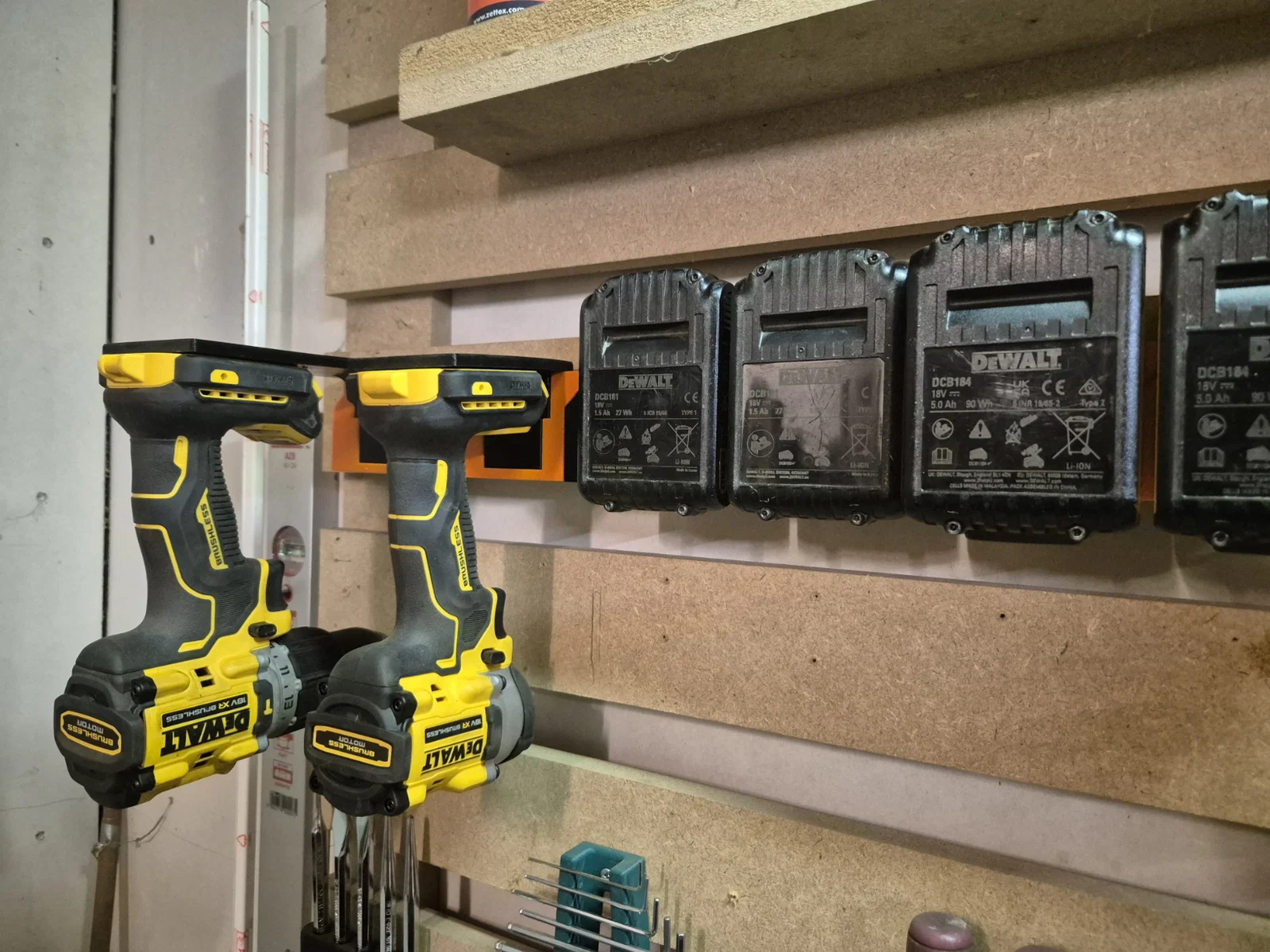

Bạn có thể gắn ngàm treo máy khoan vào bất kỳ đâu như trong ảnh, chỉ cần dùng thêm miếng đệm là được.

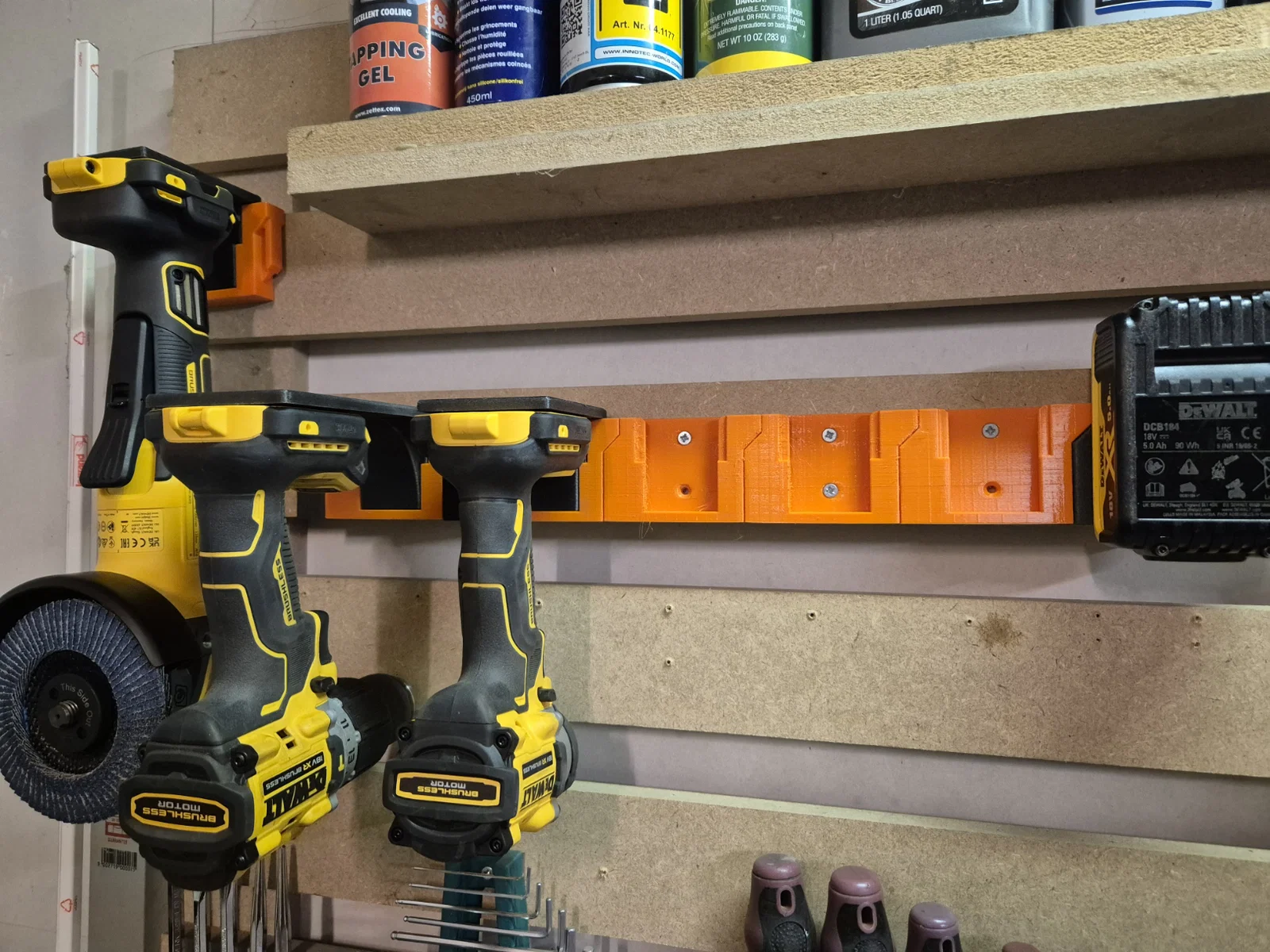

Giá treo cho máy khoan pin và máy mài góc dùng chung một loại, chỉ có giá treo cho máy khoan thường là làm dài hơn một chút để máy lọt vào hoàn toàn.

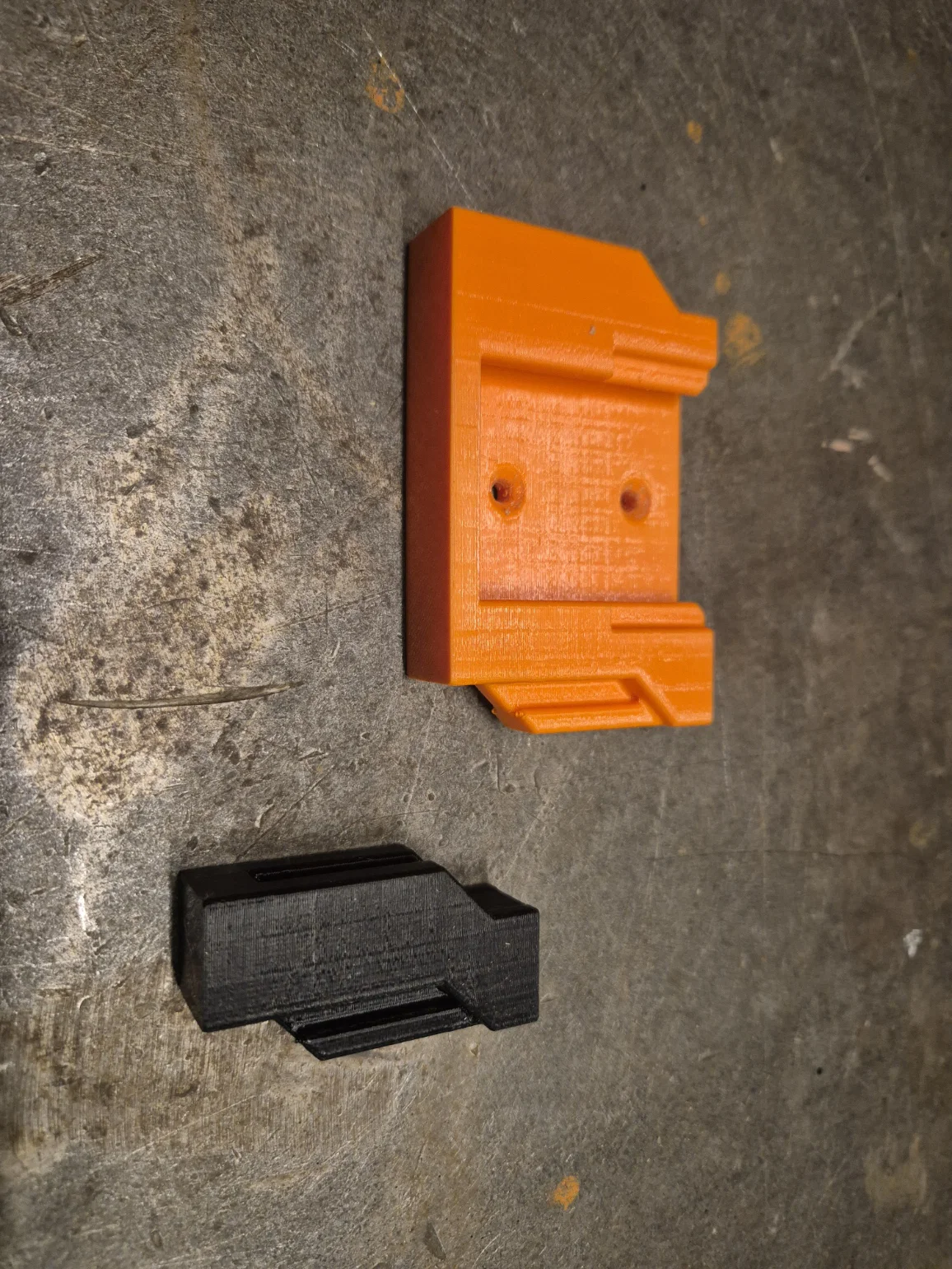

Nếu máy in của bạn được cân chỉnh tốt, các miếng đệm sẽ khớp rất chặt vào giá đỡ, đảm bảo không bị rơi ra khi lắp vào nhau.

Hy vọng mọi người thích mẫu này. Nếu có ý tưởng gì hay để cải tiến thì cứ cho mình biết nhé!
