Ngàm gắn ADXL345 Fly USB cho Ender 3 S1 (Sprite)

Đây là ngàm dùng để gắn bo mạch cảm biến gia tốc USB Mellow Fly ADXL345 vào hot-end Sprite và kẹp lên bàn in.

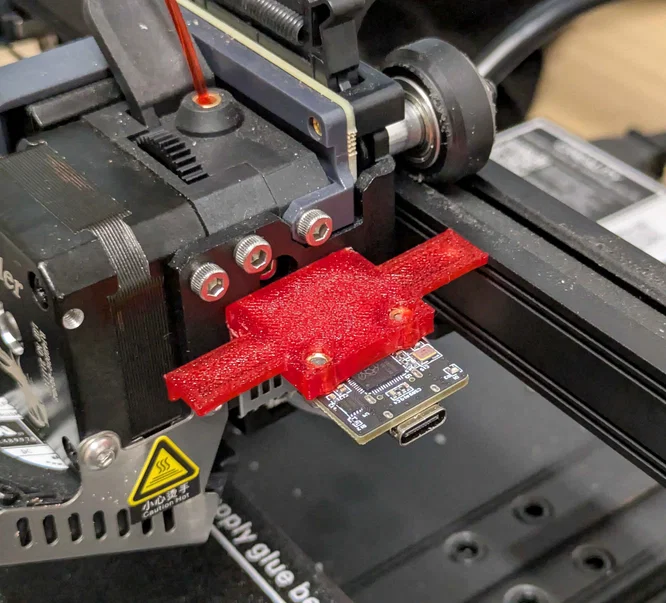

Việc gắn vào hot-end được thực hiện bằng cách sử dụng hai ốc vít phía dưới ở bên phải. Bạn cần lật ngược ngàm lại, nếu không một trong các cánh sẽ bị vướng vào cáp sưởi.

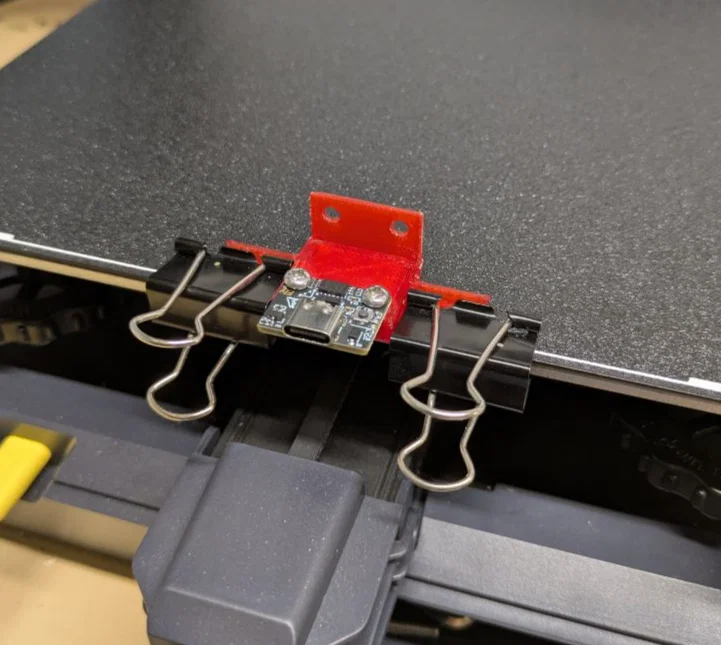

Việc gắn vào bàn in được thực hiện bằng hai kẹp bướm (binder clips). Bạn nên gắn ở phía trước hoặc phía sau của bàn in - nếu không thì kẹp bướm hoặc cáp USB có thể va vào khung trục Z.

Yêu cầu

• Bo mạch Mellow Fly ADXL345 USB
• 2x Heat insert M3
• 2x Ốc vít M3

Thiết lập in

• Không cần support
• Chiều cao lớp in: 0.2

Ví dụ về cấu hình Klipper có thể tìm thấy trên GitHub Gist của mình.

Thiết kế này lấy cảm hứng rất nhiều từ thiết kế của vampyrex13 trên Thingiverse.

Mã nguồn OpenSCAD được đính kèm để bạn dễ dàng tùy chỉnh. Nếu bạn làm phiên bản remix, vui lòng cân nhắc tải lên mã nguồn của mình nhé :)
