Ống dẫn nhiệt IKEA Kallax cho quạt tản nhiệt Synology NAS và Fritz Box
Ống dẫn nhiệt gắn vào cửa kệ IKEA Kallax giúp tản nhiệt cho Synology NAS và Fritz Box bên trong. Thiết kế này dùng cho quạt 80mm, giúp giảm khoảng 5°C nhiệt độ, cực kỳ hữu ích cho việc làm mát các thiết bị điện tử đặt trong tủ kín.
Mô tả

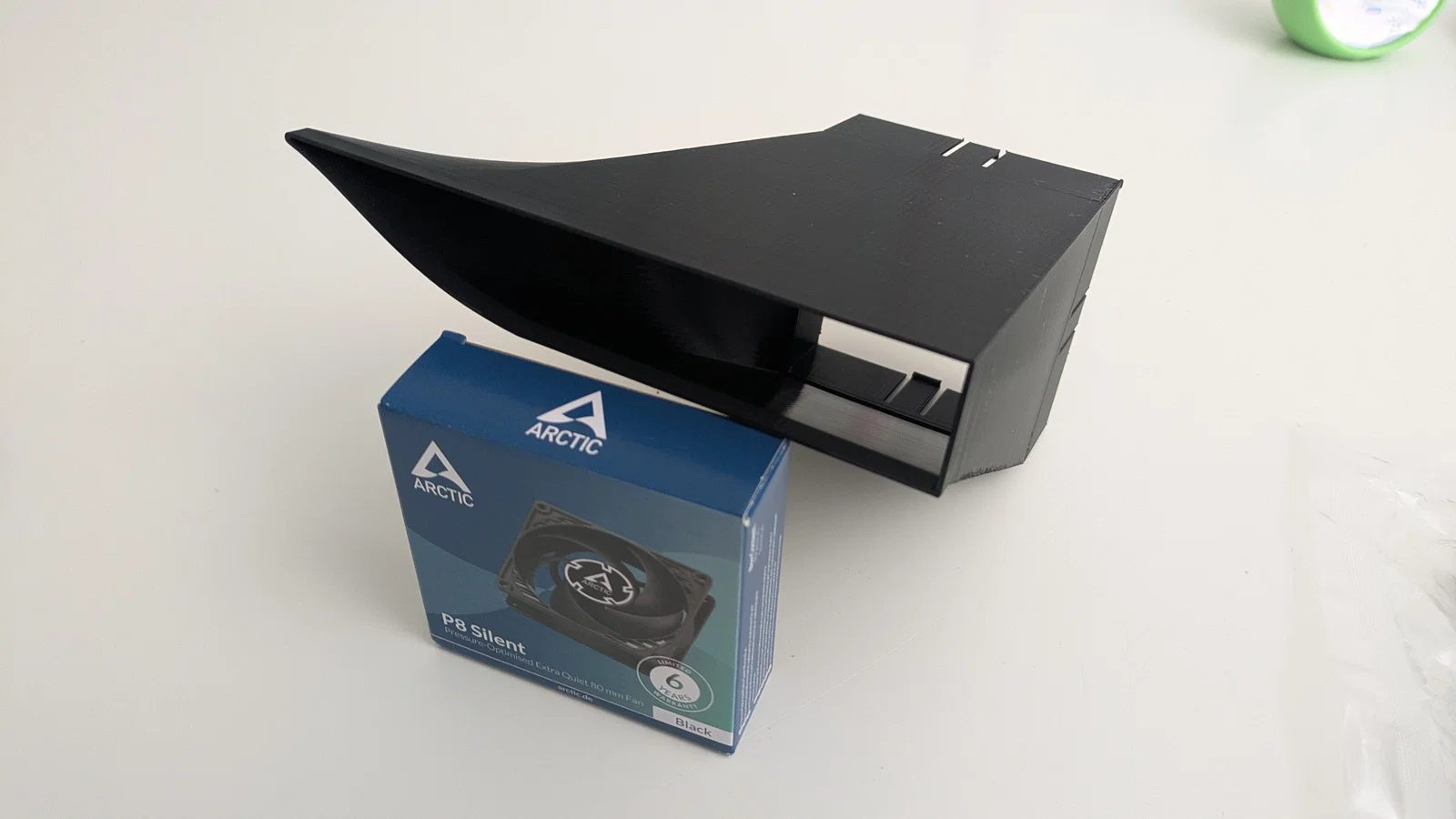

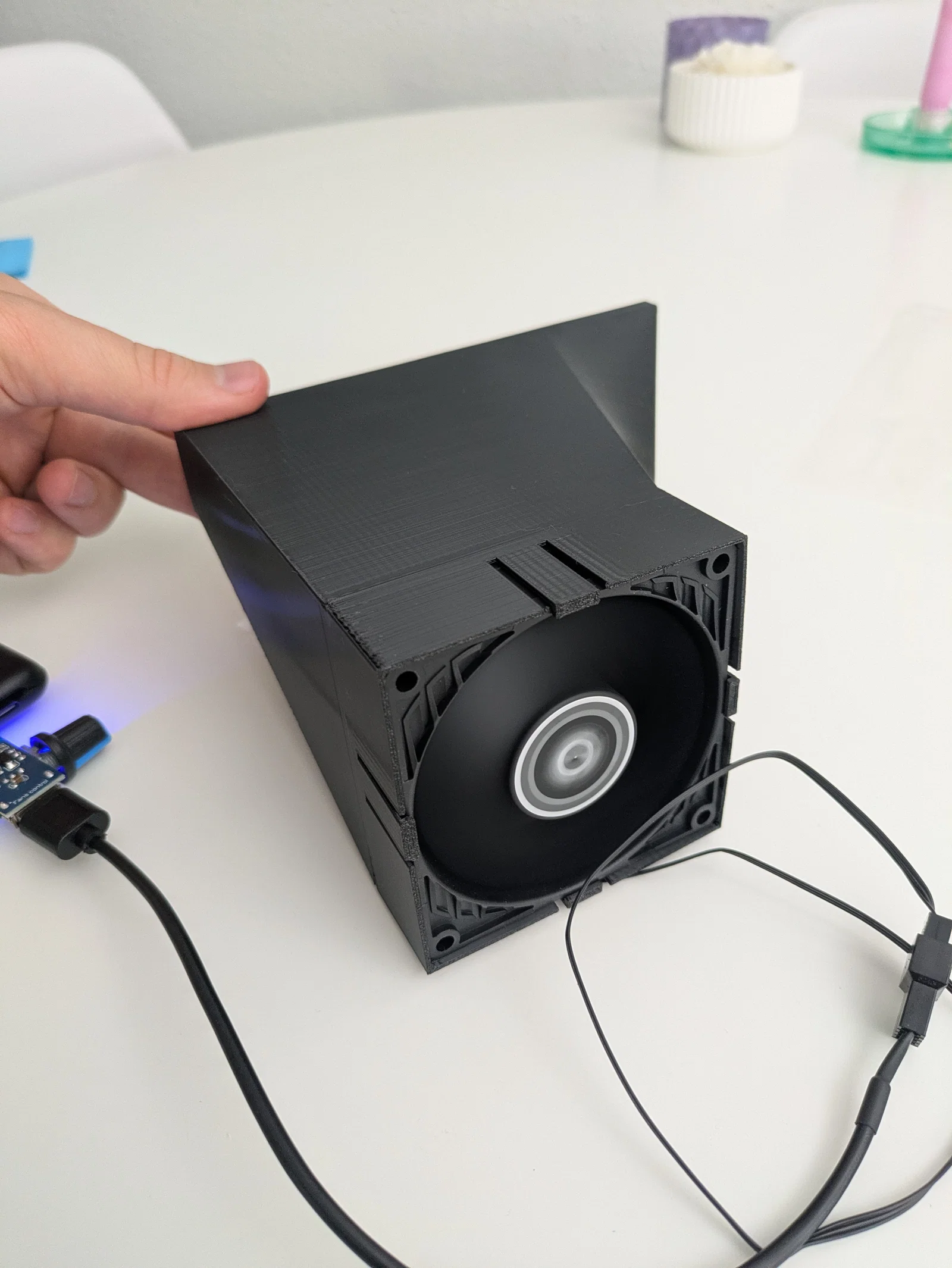

Do mình để thiết bị phần cứng trong kệ IKEA Kallax và có lắp cửa nên mùa hè bên trong khá nóng. Để tránh làm hỏng thiết bị, mình đã thiết kế một ống dẫn nhiệt cho bất kỳ loại quạt 80mm nào, bạn chỉ cần dán nó vào góc trên bên phải của cánh cửa là xong.

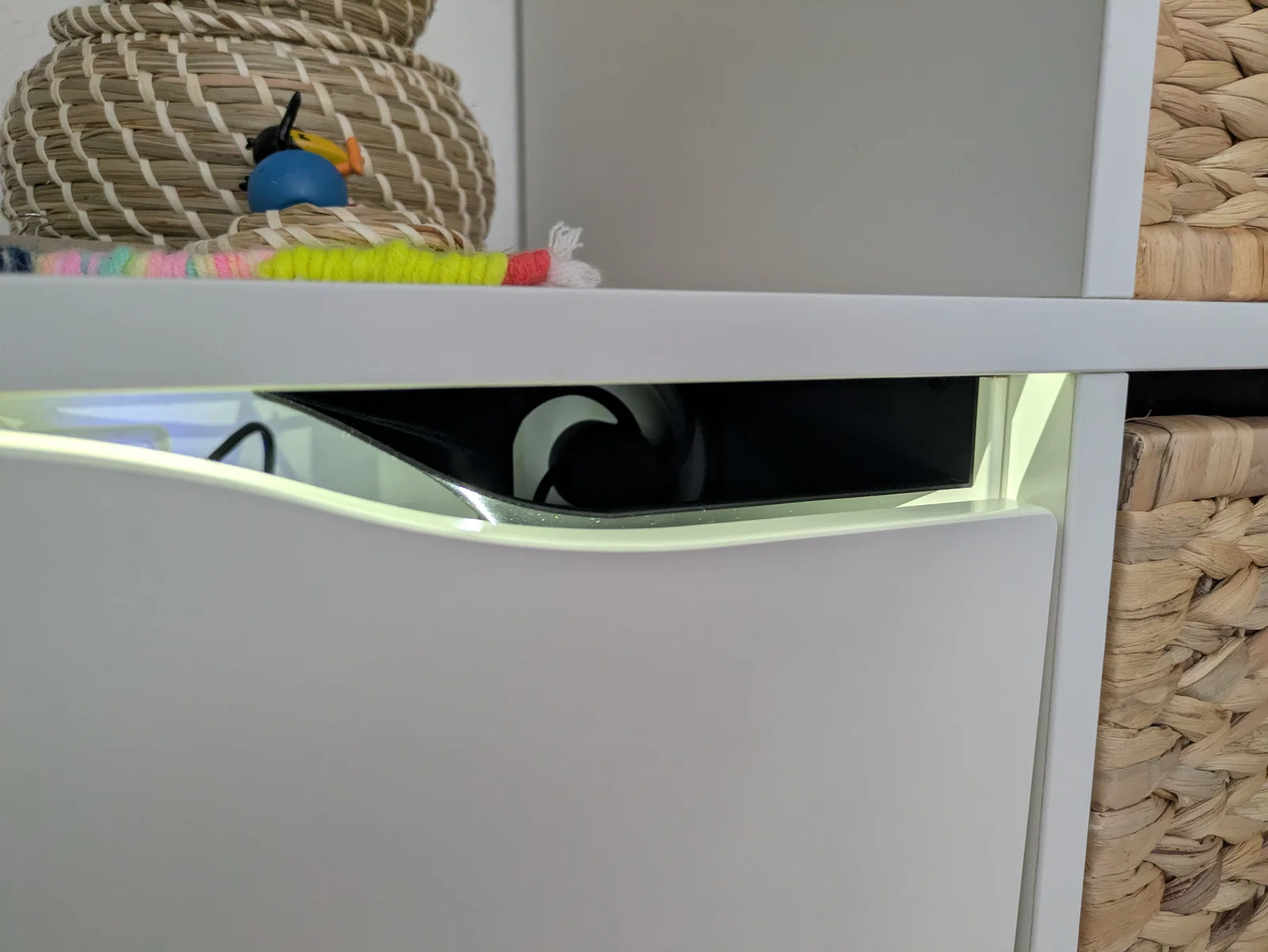

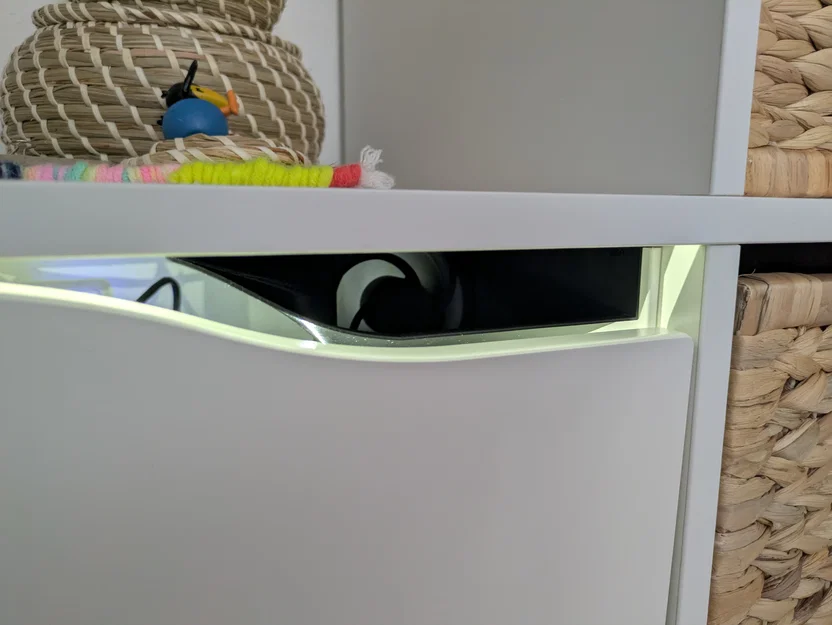

Quạt sẽ hút khí nóng ra ngoài thông qua lỗ tay nắm cửa. Không khí mát hơn sẽ được lưu thông vào từ phía sau kệ.
Giải pháp này đã giúp hạ nhiệt độ xuống khoảng 5°C.
Mình in mô hình này với độ phân giải 0.2mm và sử dụng nhựa PETG. Miễn là bạn dùng trong môi trường dưới 50°C thì in bằng PLA cũng hoàn toàn ổn.

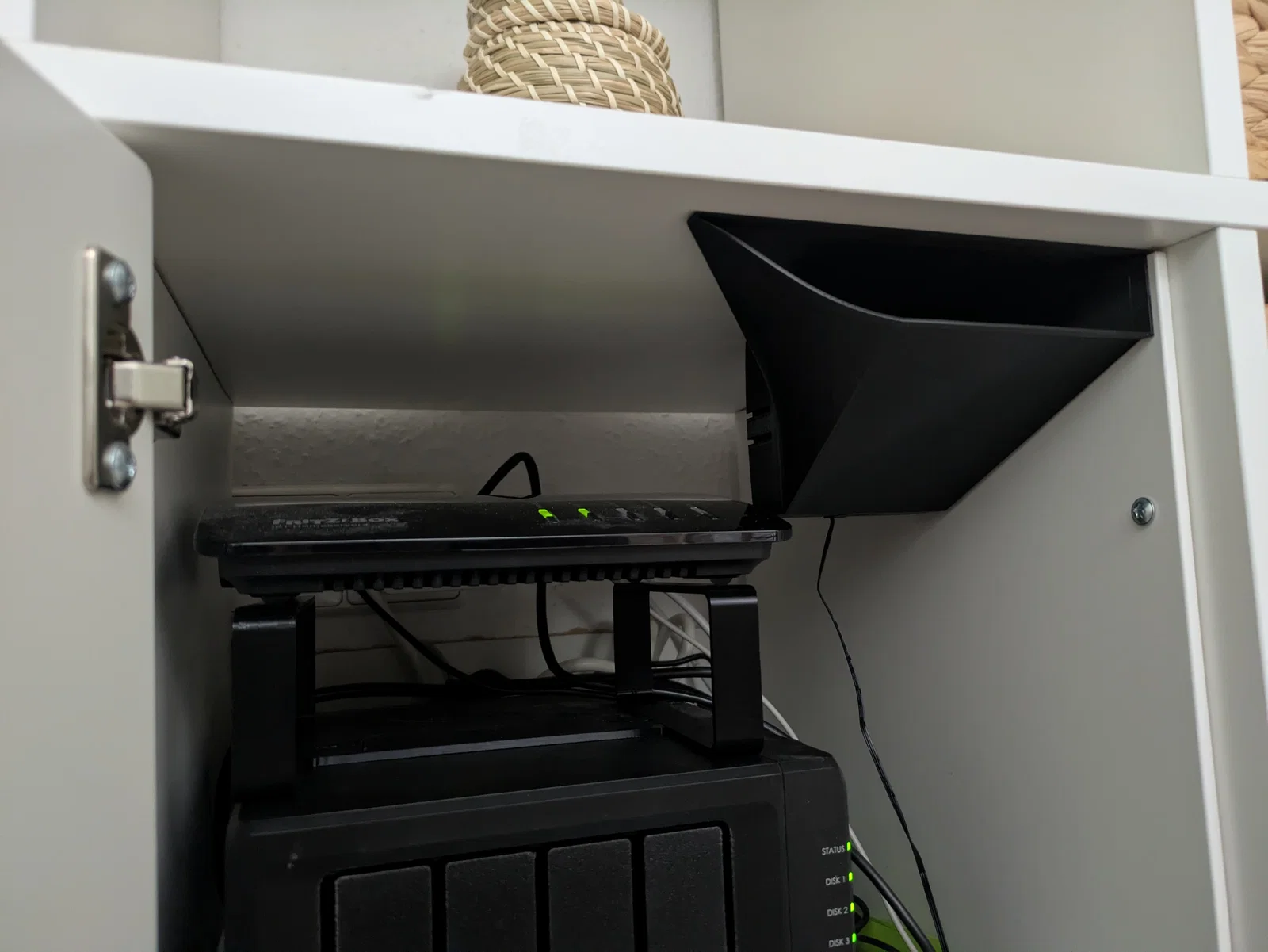

Để luồng không khí bên trong tủ lưu thông tốt hơn, mình có đặt FritzBox trên một đế kê:
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
