Hộp phân loại đồ dùng kèm nắp khóa gài và các ngăn tùy chỉnh
Mẫu hộp phân loại đa năng với nắp khóa gài chắc chắn. Các ngăn có kích thước linh hoạt, dễ dàng lắp ghép theo hệ lưới 30mm, giúp bạn tối ưu hóa việc sắp xếp linh kiện. Sản phẩm hỗ trợ dán nhãn ghi chú và tính năng chồng xếp thông minh.
Mô tả

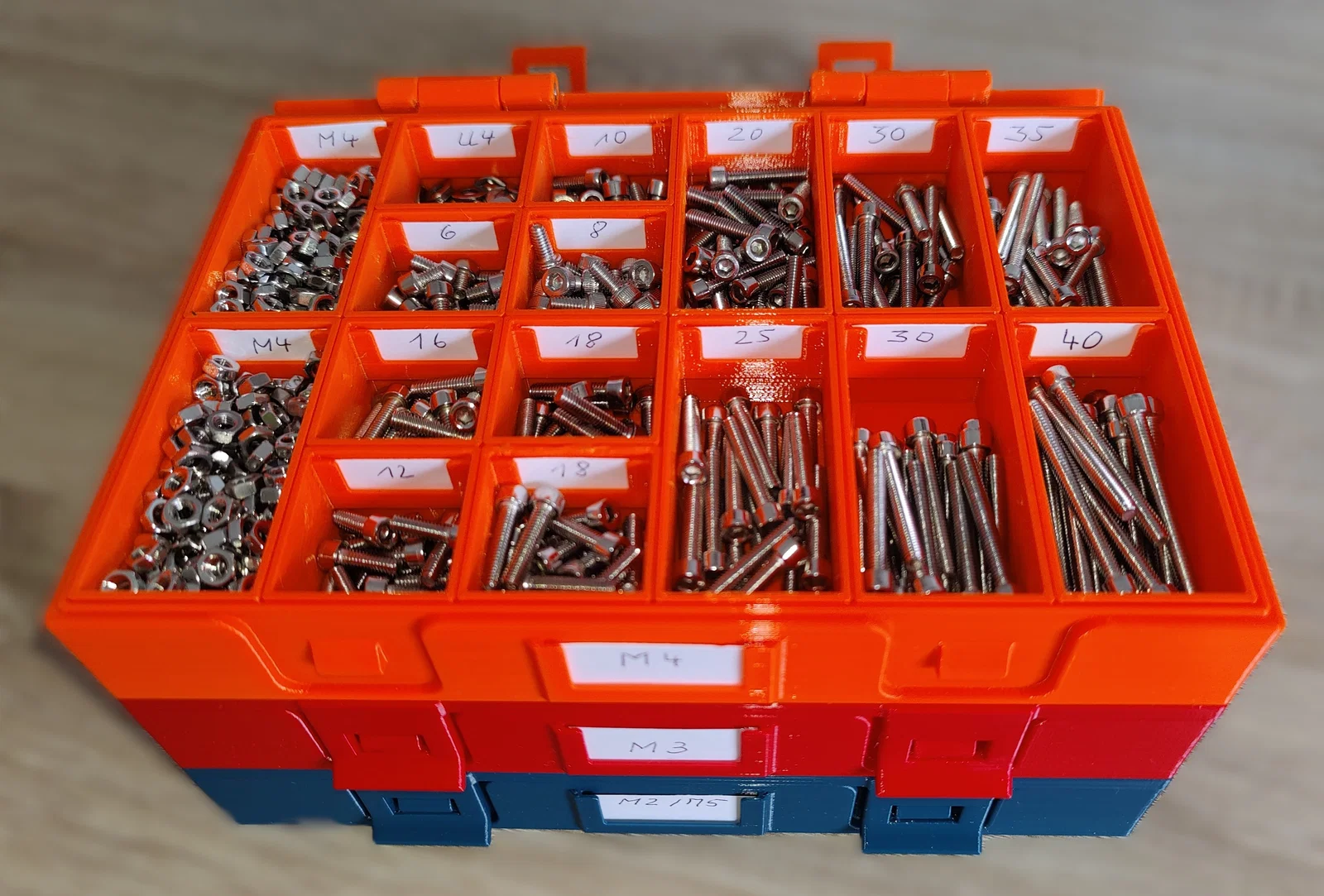

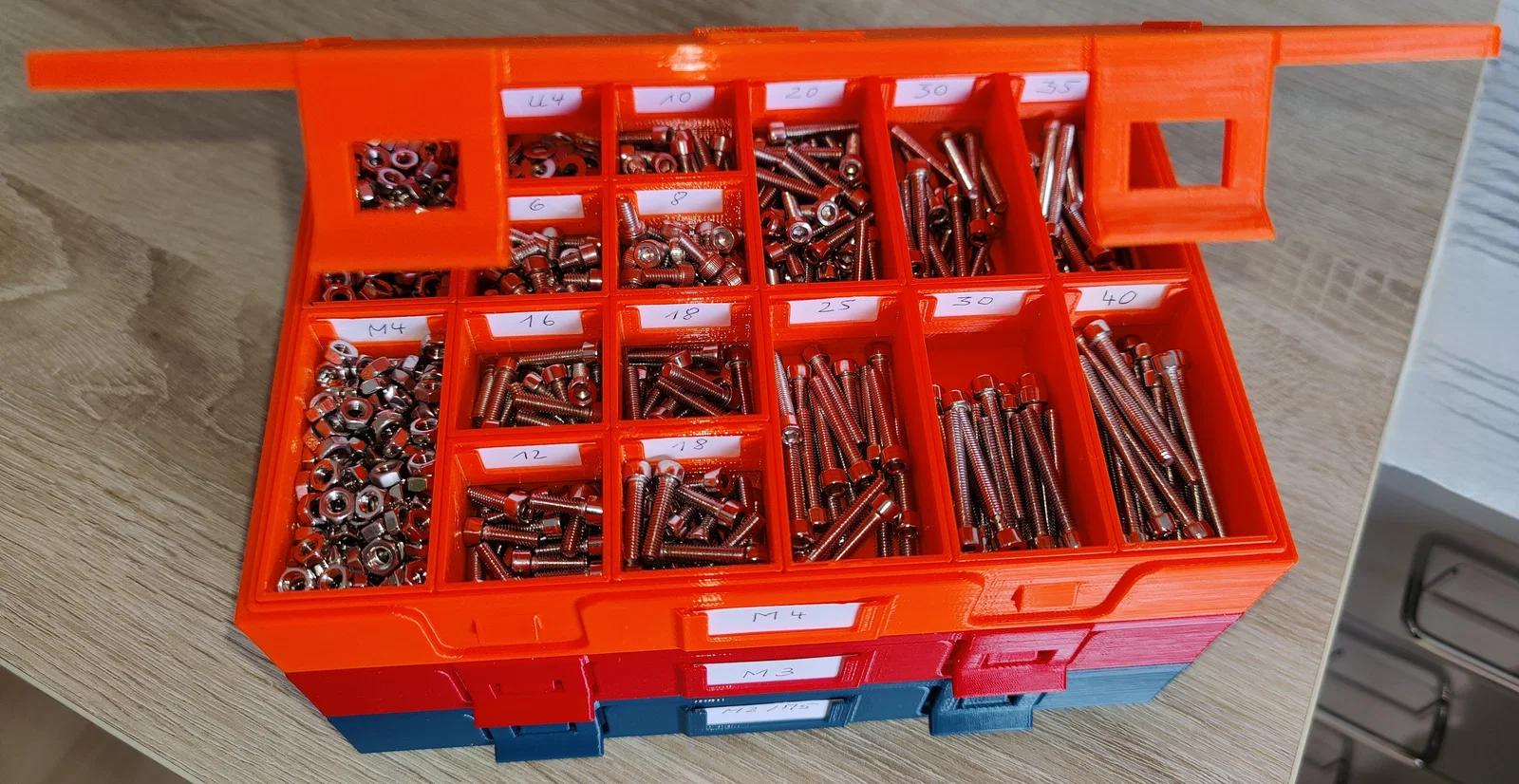

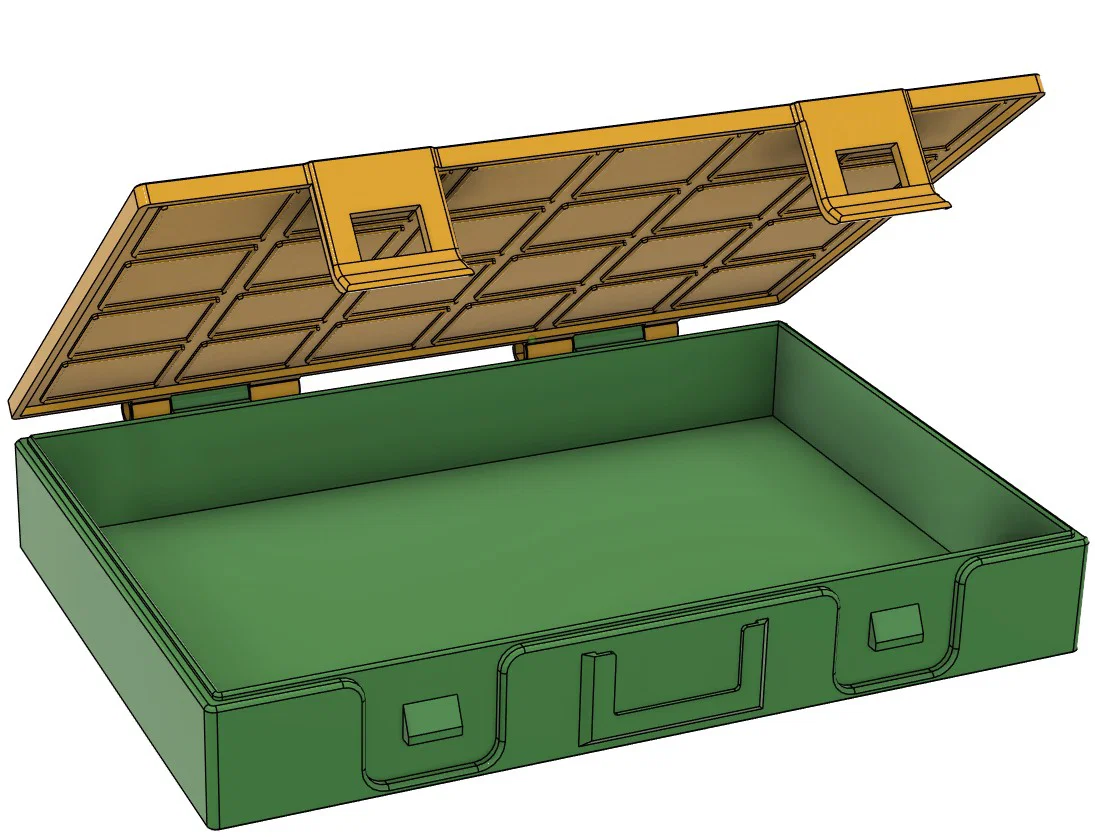

Đây là mẫu hộp phân loại đồ dùng với nắp khóa gài chắc chắn và nhiều ngăn tùy chỉnh, giúp bạn dễ dàng sắp xếp không gian bên trong theo ý muốn.

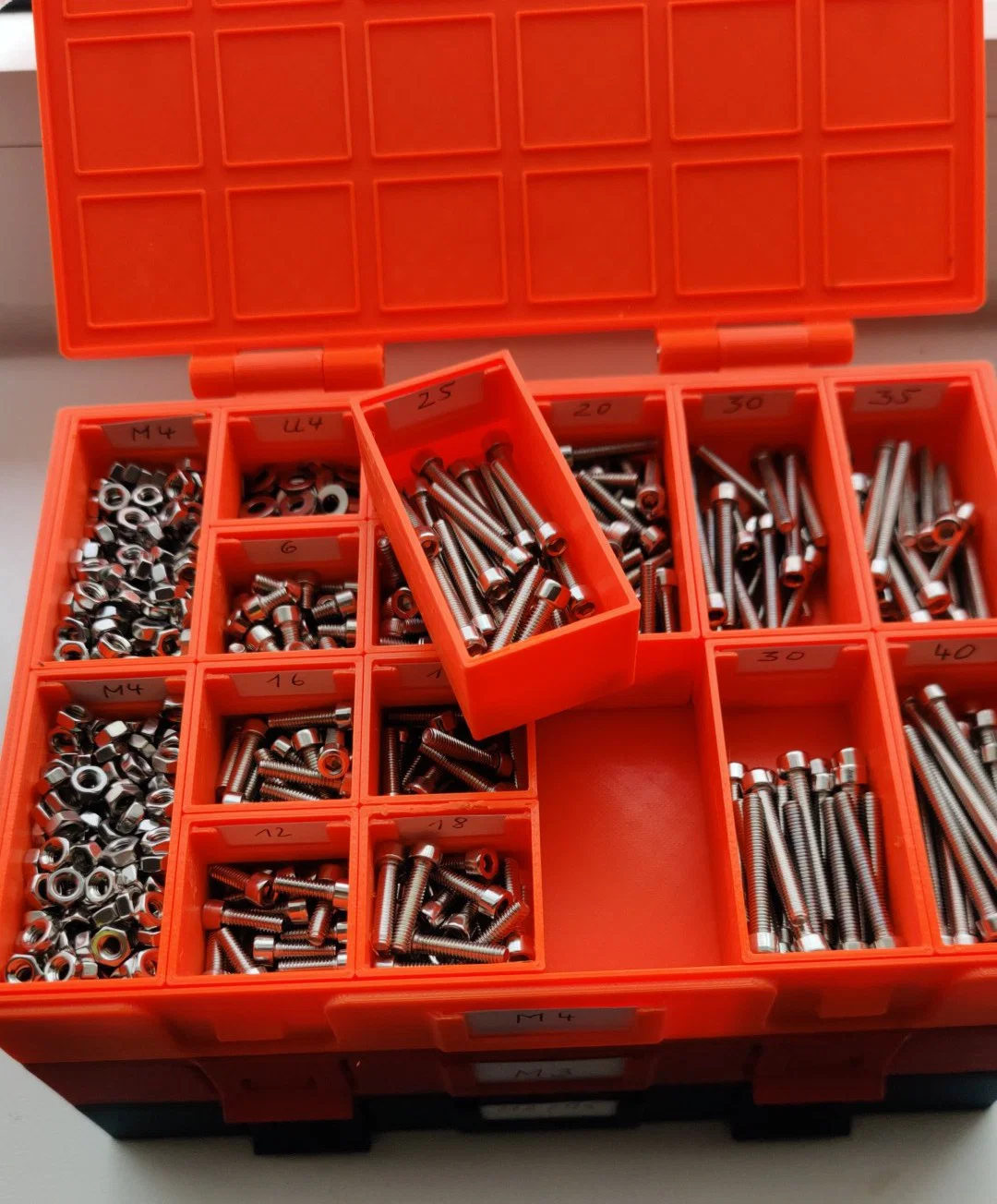

Các ngăn chứa có chiều cao bên trong là 25 mm, với kích thước chiều rộng và chiều dài dựa trên hệ lưới 30 mm. Cụ thể, ngăn 1x1 có lòng trong 30 x 30 mm, ngăn 2x3 tương ứng là 60 x 90 mm (cộng thêm một khoảng hở nhỏ do độ dày vách ngăn).

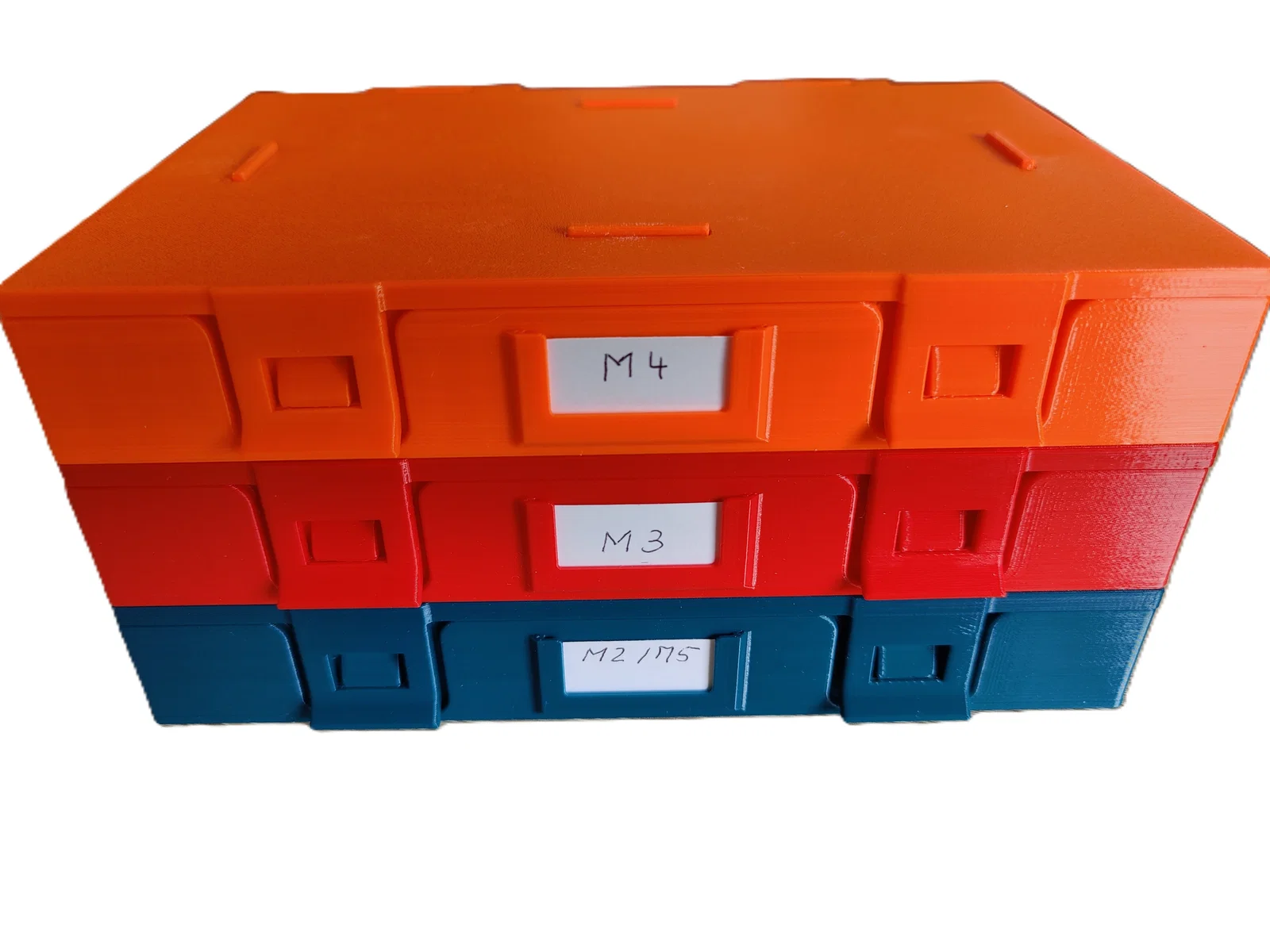

Cả hộp và các ngăn đều có khe để gắn nhãn giấy ghi chú. Kích thước giấy cho hộp là 37x19 mm, và cho các ngăn là 27x13 mm. Nếu muốn, bạn có thể dán bốn miếng in từ file "Stapel.STL" vào nắp hộp để chồng các hộp lên nhau gọn gàng. Lưu ý quan trọng: File "Stapel.STL" có độ rộng 2,7 mm và cao 2,2 mm, bạn hãy chú ý căn chỉnh hướng chính xác khi dán.

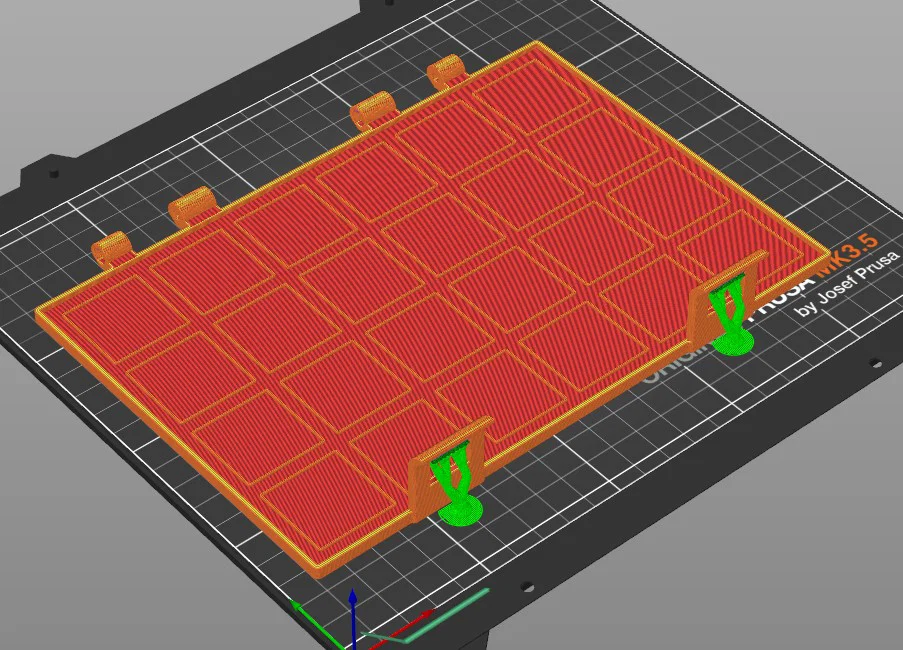

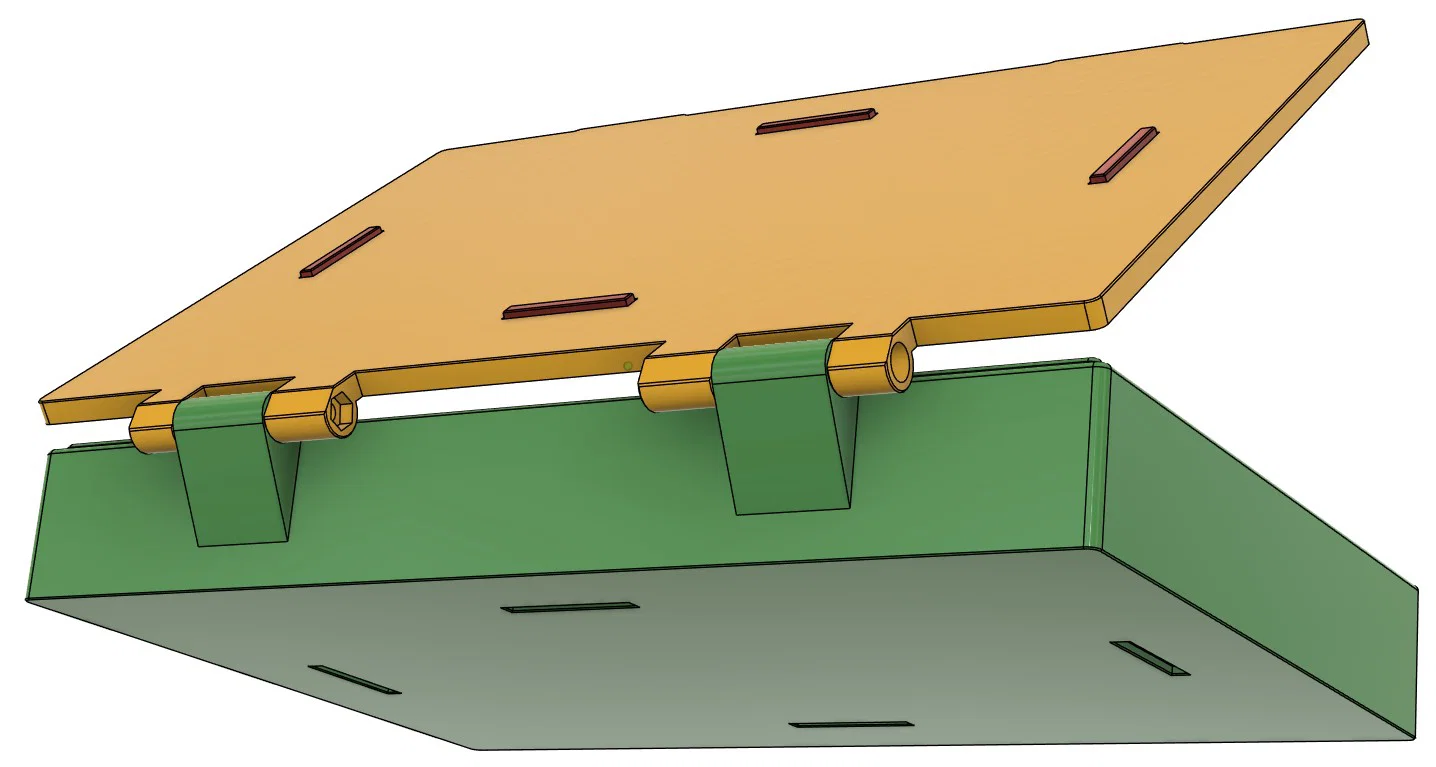

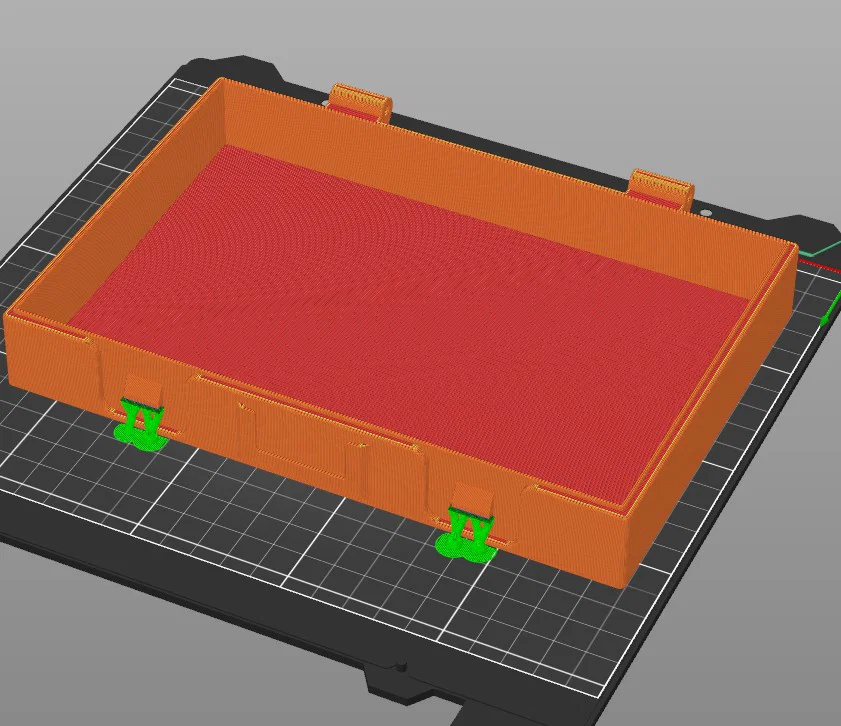

Để làm trục bản lề, bạn cần dùng hai ốc vít đầu trụ M3 x 40 và hai đai ốc M3. Các file "Deckel.STL" (nắp) và "Unterteil.STL" (đáy) cần được in với chế độ hỗ trợ (support) như hướng dẫn trong hình chụp. Để đảm bảo độ bền, mình khuyên các bạn nên dùng nhựa PETG, chỉnh Infill 15% và tối thiểu hai lớp Perimeter.
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
