Đế sạc tháo rời kèm giá đỡ cho Bangle.js 2
Thiết kế đế sạc tháo rời tiện lợi cho Bangle.js 2, có thể gắn vào giá đỡ treo tường. Lưu ý quan trọng: hãy kiểm tra kỹ cực tính nam châm trước khi lắp đặt để tránh làm hư hỏng đồng hồ của bạn.
Mô tả
Cảnh báo!
Cực tính của đầu nối phụ thuộc vào cực của nam châm. Nếu đấu sai cực sẽ làm hỏng đồng hồ của bạn. Cực tính chính xác được hiển thị tại đây.

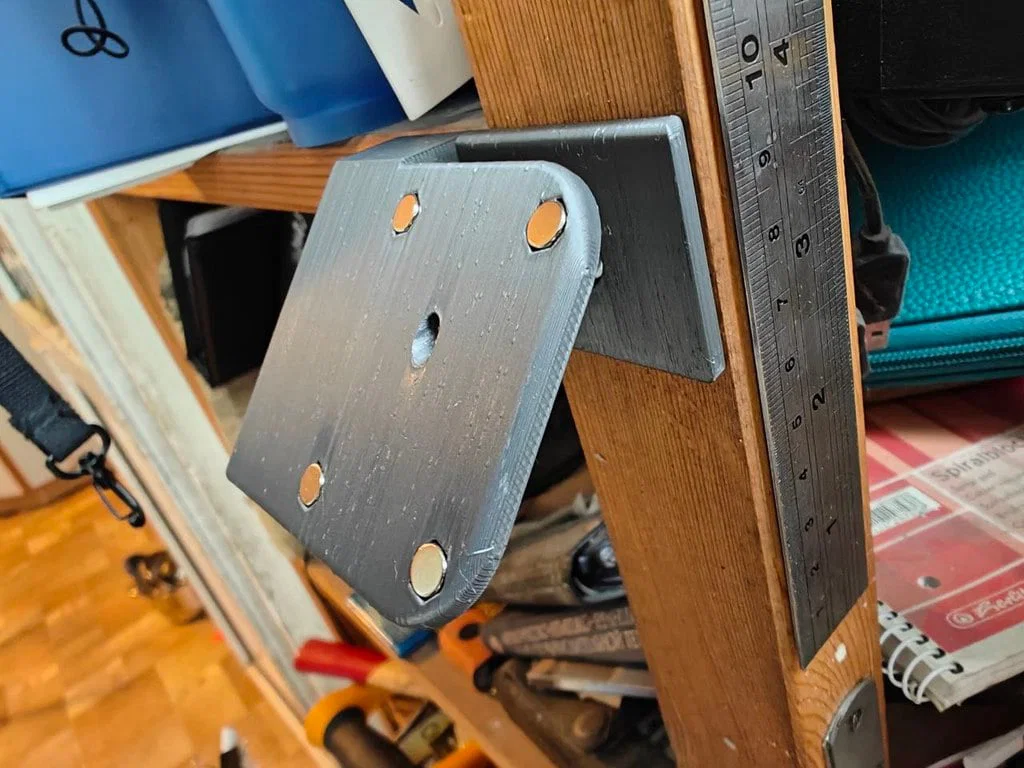

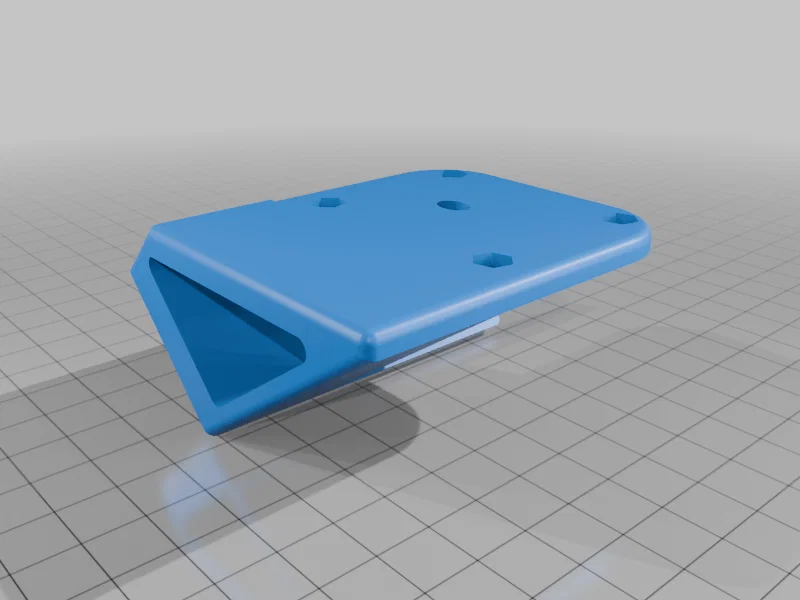

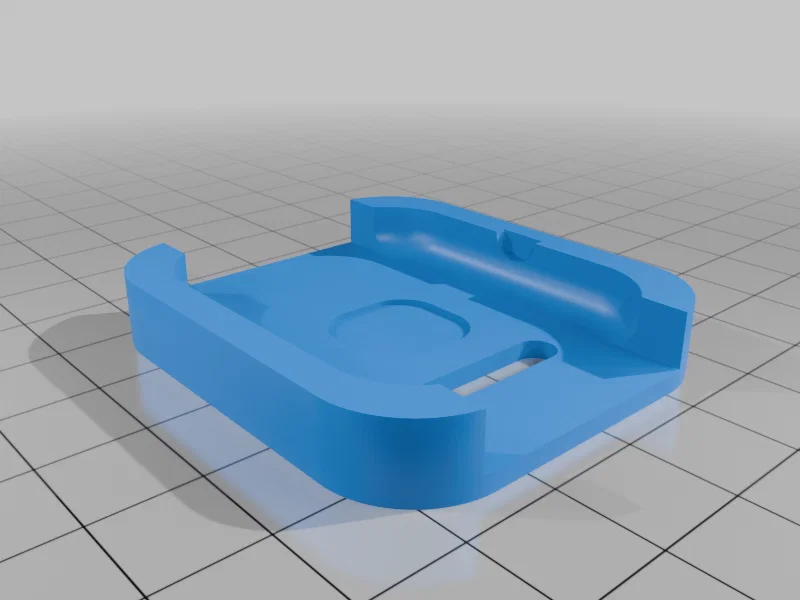

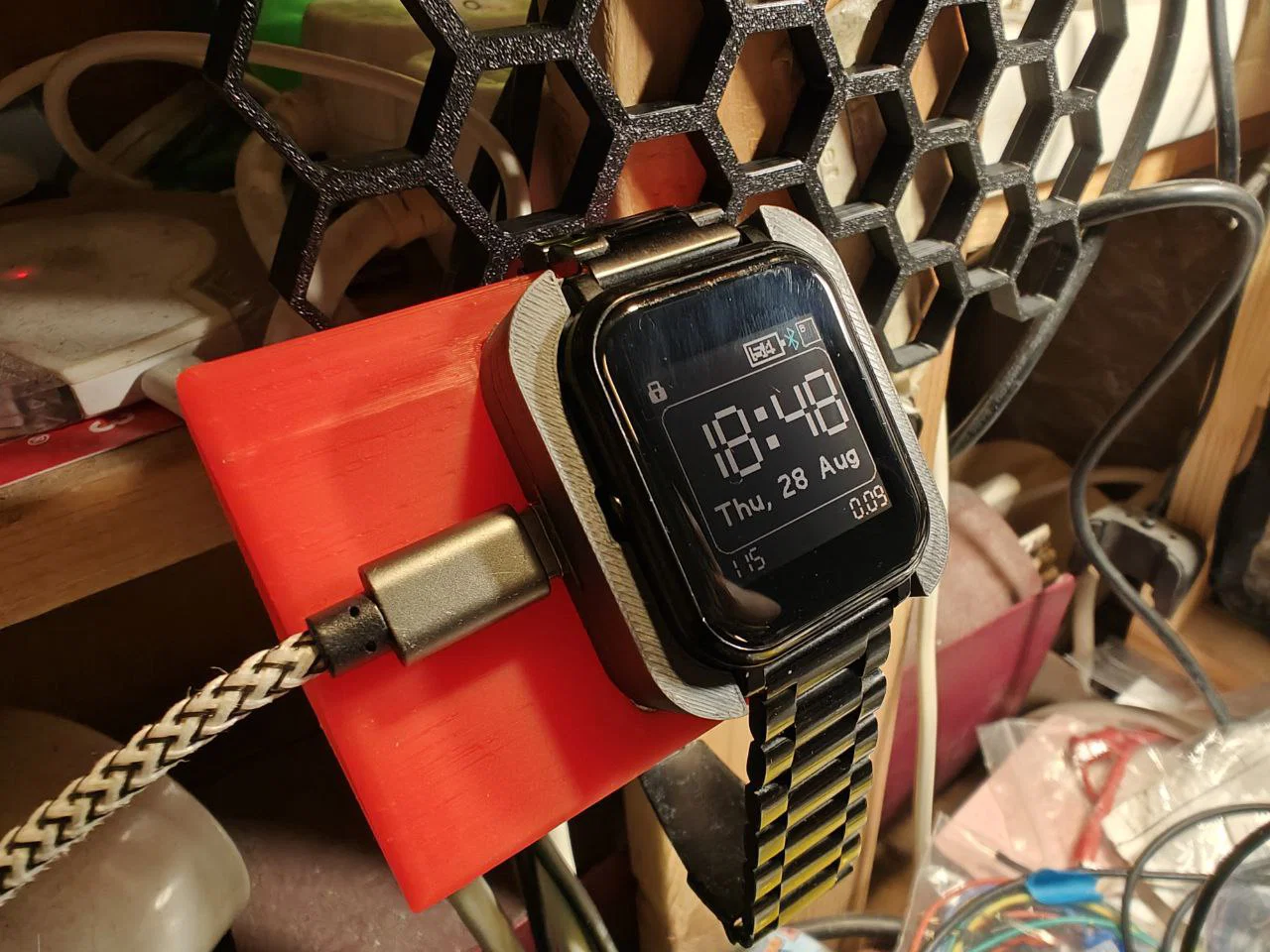

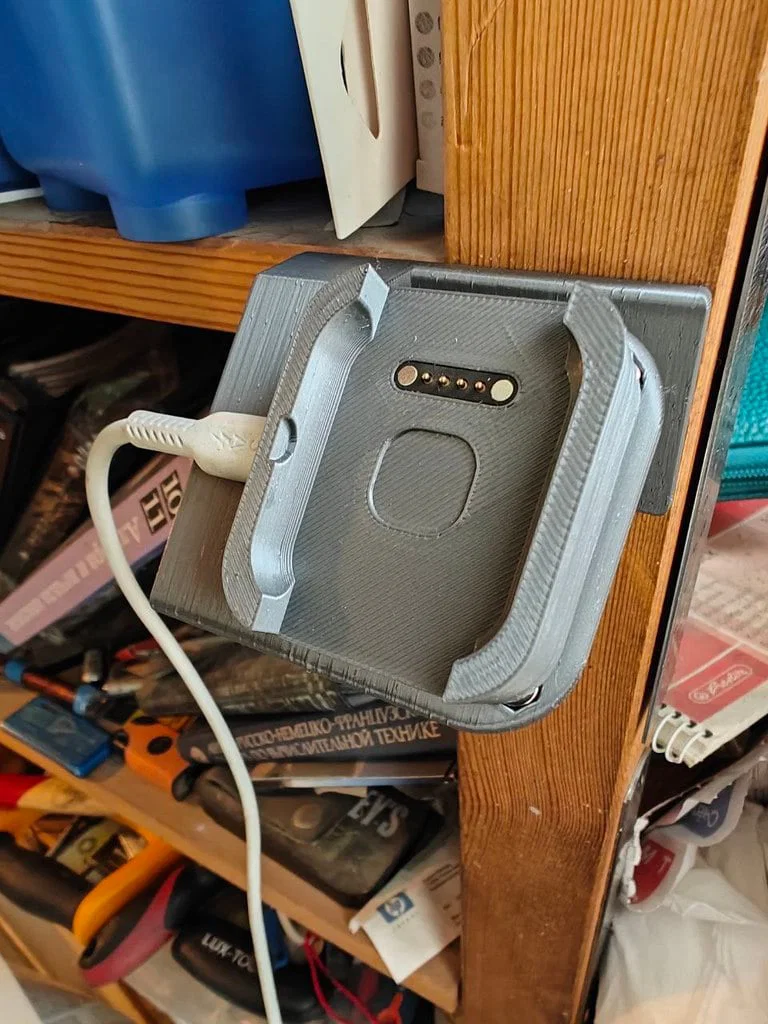

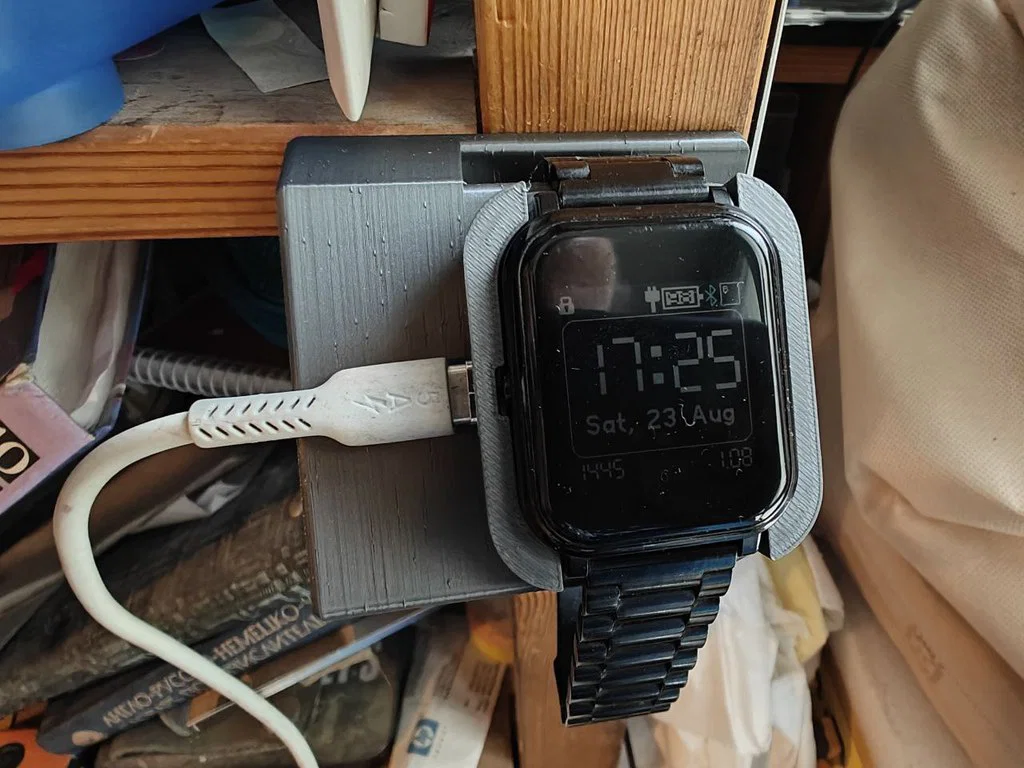

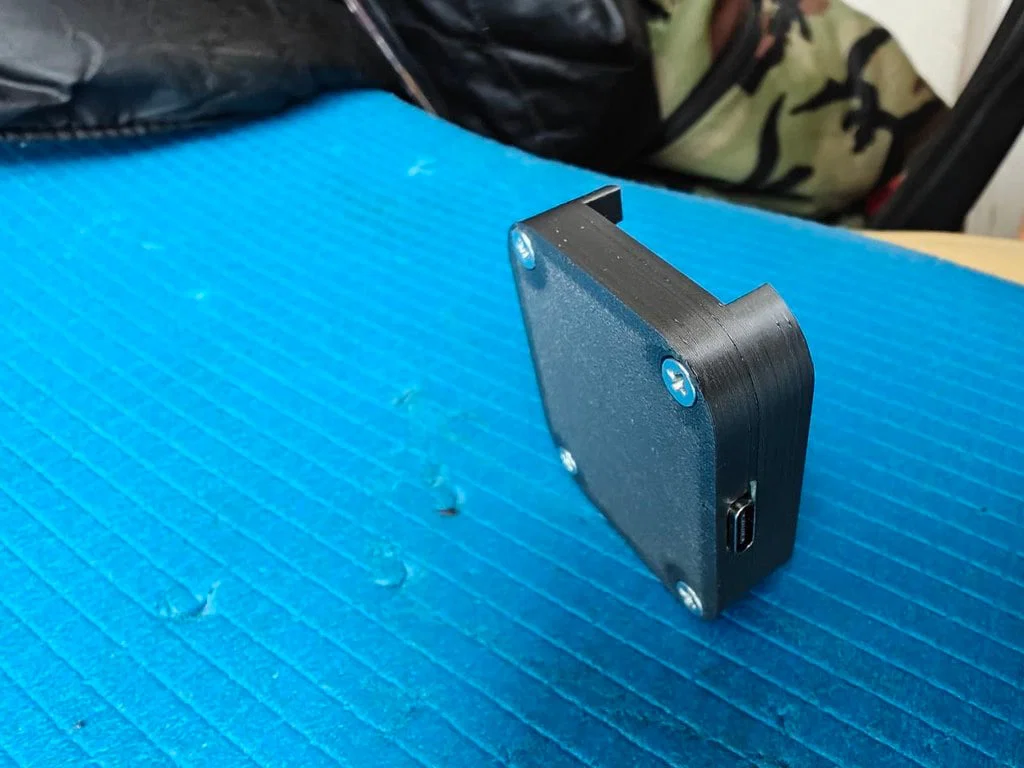

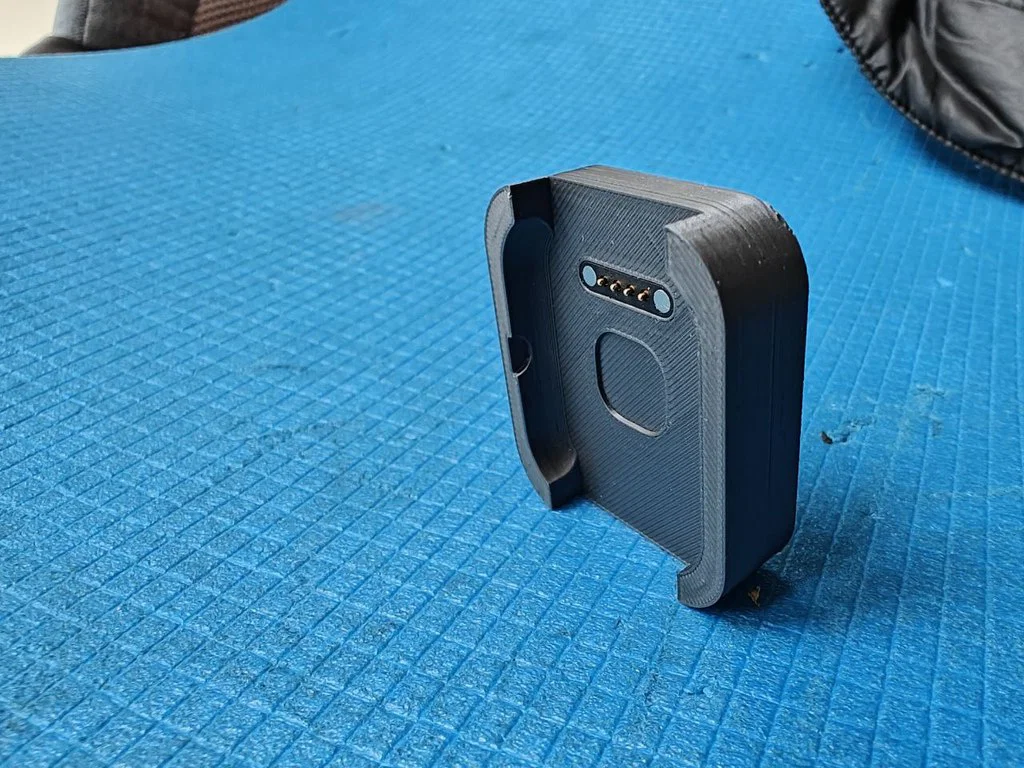

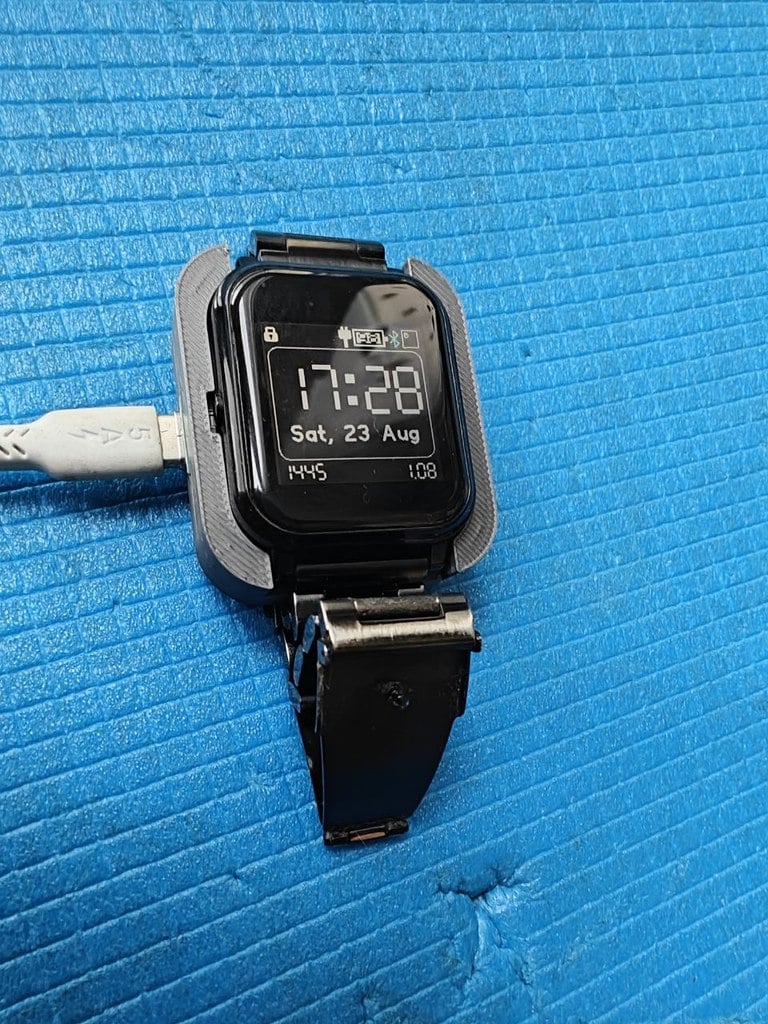

Vì tôi làm mất cáp sạc cho Bangle.js 2, nên tôi đã lấy mẫu Bangle.js 2 Dock Watch Charging Stand của tinx làm cơ sở và thiết kế lại bộ chuyển đổi sạc thành một bộ phận di động có thể gắn vào giá đỡ treo tường.

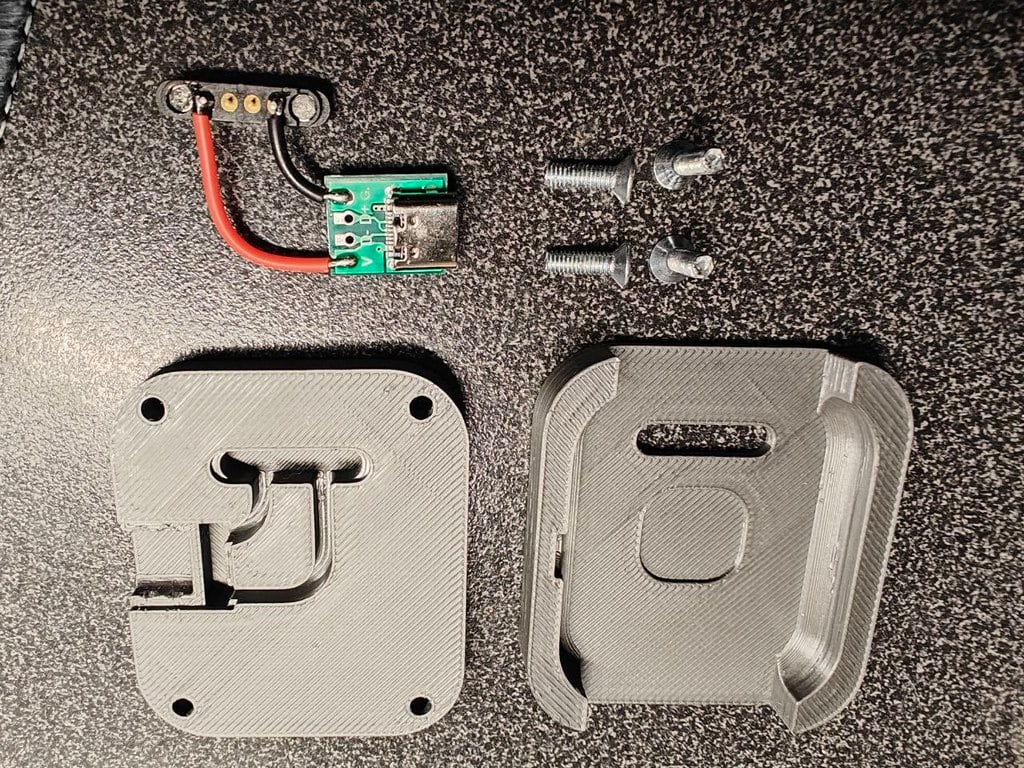

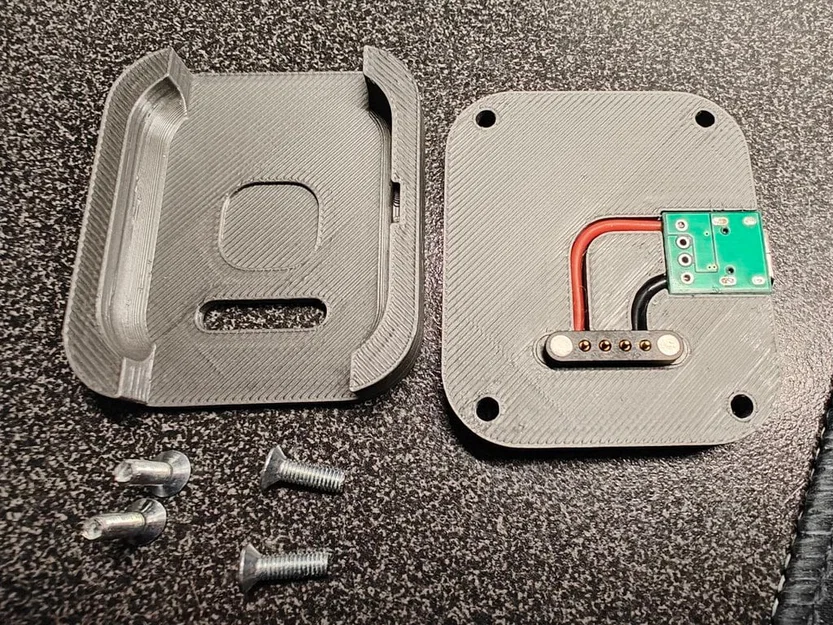

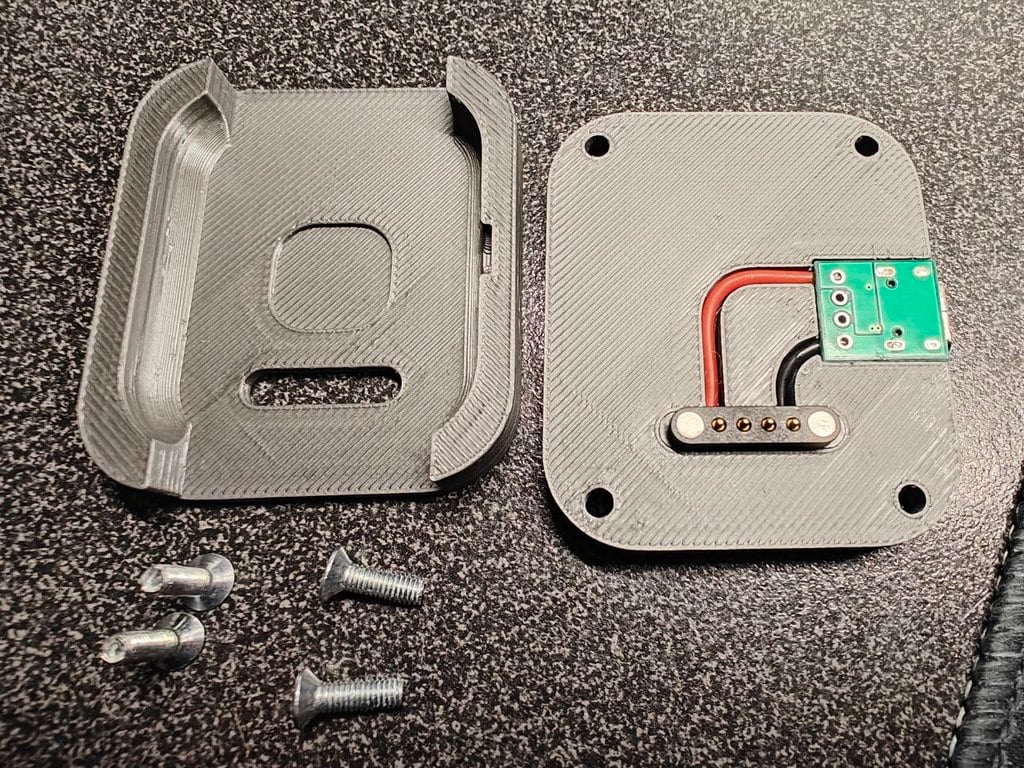

BOM (Danh sách linh kiện)
- Ốc vít M3x10 [DIN965]
- Nam châm d6x2
- Đầu nối Type-C trên PCB nhỏ như loại này
- Đầu nối Pogo pin 4 chân.
- Dây silicon 24AWG (đỏ và đen)
- Vít tự khoan 4.2x16 [DIN968] để lắp ráp
Lưu ý
Bộ sạc này chỉ hoạt động bình thường với cáp Type-A sang Type-C (cáp Type-C sang Type-C sẽ không hoạt động). Đầu nối pogo pin có khoảng cách 7.62 mm từ chân ngoài cùng bên trái đến ngoài cùng bên phải. Tôi mua nó ở cửa hàng địa phương nên không rõ mã linh kiện, nhưng tôi thấy có loại tương tự trên AliExpress.
Cập nhật

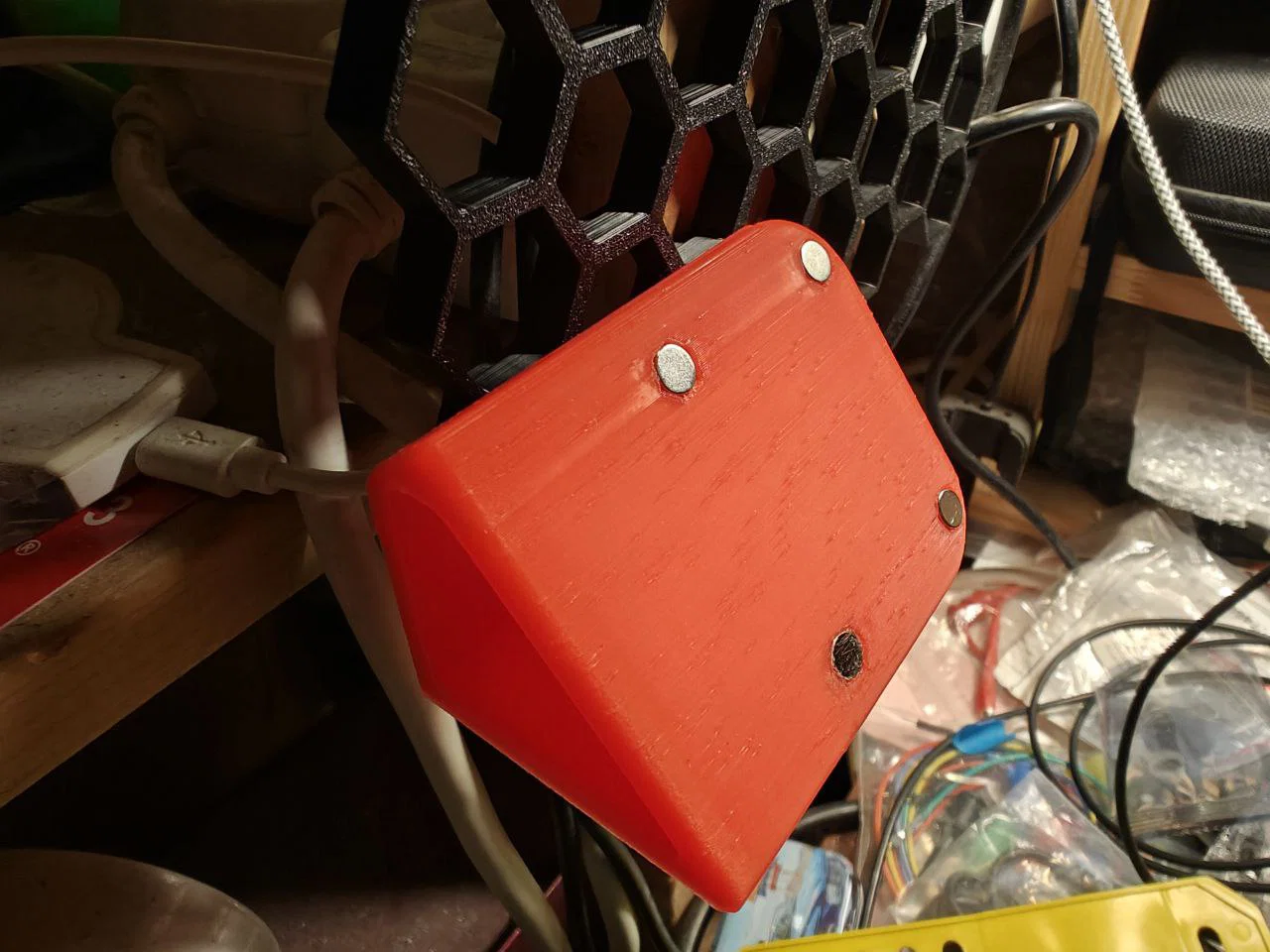

Đã thêm giá đỡ HSW.
